GEBRUIKSAANWIJZING VL 5569 LB AEG

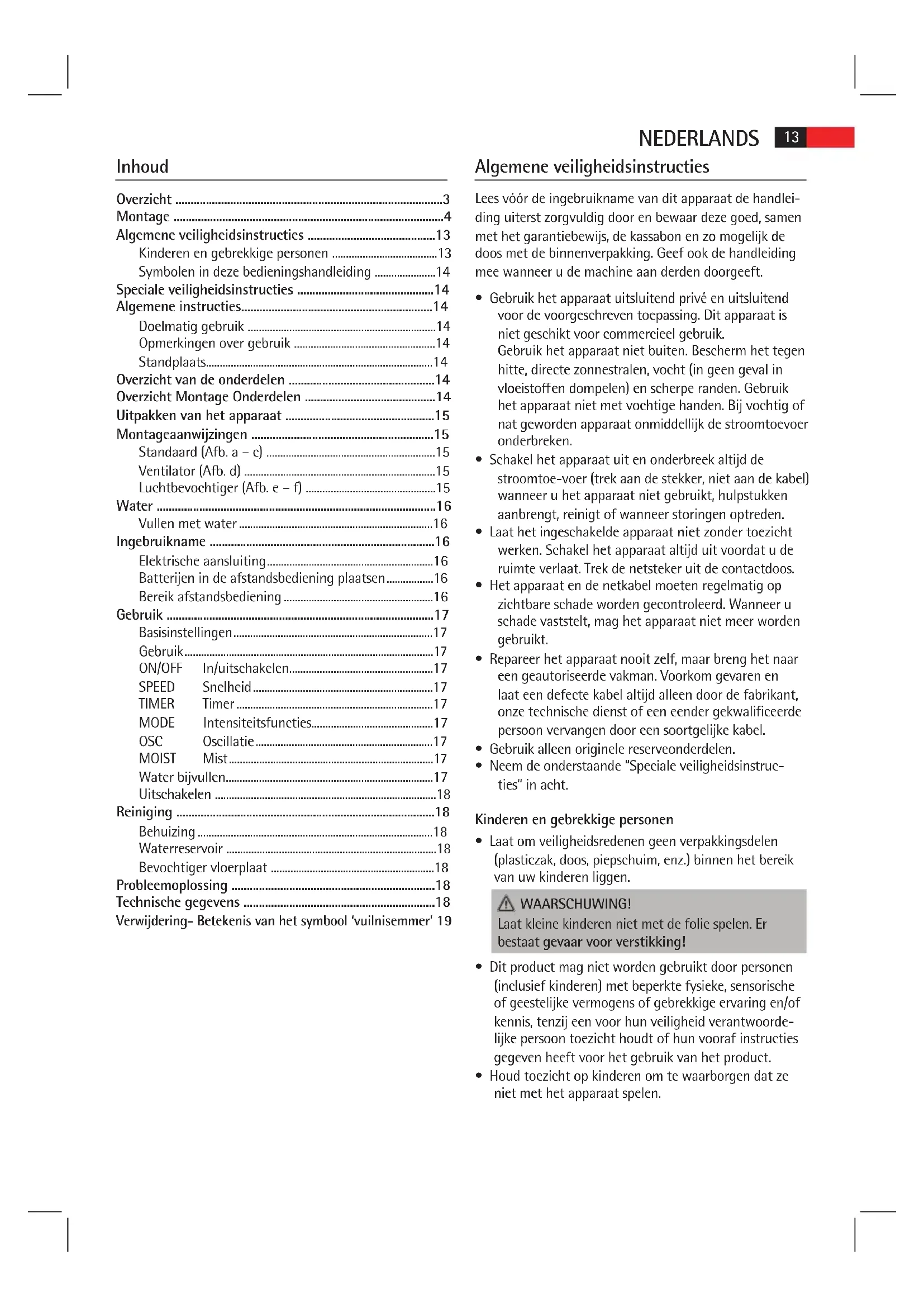

• Gebruik het apparaat uitsluitend privé en uitsluitend voor de voorgeschreven toepassing. Dit apparaat is niet geschikt voor commercieel gebruik. Gebruik het apparaat niet buiten. Bescherm het tegen hitte, directe zonnestralen, vocht (in geen geval in vloeistoen dompelen) en scherpe randen. Gebruik het apparaat niet met vochtige handen. Bij vochtig of nat geworden apparaat onmiddellijk de stroomtoevoer onderbreken.

• Schakel het apparaat uit en onderbreek altijd de stroomtoe-voer (trek aan de stekker, niet aan de kabel) wanneer u het apparaat niet gebruikt, hulpstukken aanbrengt, reinigt of wanneer storingen optreden.

• Laat het ingeschakelde apparaat niet zonder toezicht werken. Schakel het apparaat altijd uit voordat u de ruimte verlaat. Trek de netsteker uit de contactdoos.

• Het apparaat en de netkabel moeten regelmatig op zichtbare schade worden gecontroleerd. Wanneer u schade vaststelt, mag het apparaat niet meer worden gebruikt.

• Repareer het apparaat nooit zelf, maar breng het naar een geautoriseerde vakman. Voorkom gevaren en laat een defecte kabel altijd alleen door de fabrikant, onze technische dienst of een eender gekwaliceerde persoon vervangen door een soortgelijke kabel.

• Gebruik alleen originele reserveonderdelen.

• Neem de onderstaande “Speciale veiligheidsinstruc- ties“ in acht. Kinderen en gebrekkige personen

• Laat om veiligheidsredenen geen verpakkingsdelen (plasticzak, doos, piepschuim, enz.) binnen het bereik van uw kinderen liggen. WAARSCHUWING! Laat kleine kinderen niet met de folie spelen. Er bestaat gevaar voor verstikking!

• Dit product mag niet worden gebruikt door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke vermogens of gebrekkige ervaring en/of kennis, tenzij een voor hun veiligheid verantwoorde- lijke persoon toezicht houdt of hun vooraf instructies gegeven heeft voor het gebruik van het product.

• Houd toezicht op kinderen om te waarborgen dat ze niet met het apparaat spelen. Inhoud Overzicht ........................................................................................3 Montage .........................................................................................4 Algemene veiligheidsinstructies ..........................................13 Kinderen en gebrekkige personen ......................................13 Symbolen in deze bedieningshandleiding ......................14 Speciale veiligheidsinstructies .............................................14 Algemene instructies...............................................................14 Doelmatig gebruik ....................................................................14 Opmerkingen over gebruik ...................................................14 Standplaats ..................................................................................14 Overzicht van de onderdelen ................................................14 Overzicht Montage Onderdelen ...........................................14 Uitpakken van het apparaat .................................................15 Montageaanwijzingen ............................................................15 Standaard (Afb. a – c) .............................................................15 Ventilator (Afb. d) .....................................................................15 Luchtbevochtiger (Afb. e – f) ...............................................15 Water ............................................................................................16 Vullen met water ......................................................................16 Ingebruikname ..........................................................................16 Elektrische aansluiting ............................................................16 Batterijen in de afstandsbediening plaatsen .................16 Bereik afstandsbediening ......................................................16 Gebruik ........................................................................................17 Basisinstellingen ........................................................................17 Gebruik ..........................................................................................17 ON/OFF In/uitschakelen ....................................................17 SPEED Snelheid .................................................................17 TIMER Timer .......................................................................17 MODE Intensiteitsfuncties ............................................17 OSC Oscillatie ................................................................17 MOIST Mist ..........................................................................17 Water bijvullen ...........................................................................17 Uitschakelen ................................................................................18 Reiniging .....................................................................................18 Behuizing .....................................................................................18 Waterreservoir ............................................................................18 Bevochtiger vloerplaat ...........................................................18 Probleemoplossing ...................................................................18 Technische gegevens ...............................................................18 Verwijdering- Betekenis van het symbool ‘vuilnisemmer’ 1914 NEDERLANDS Symbolen in deze bedieningshandleiding Belangrijke aanwijzingen voor uw veiligheid zijn speciaal gekenmerkt. Neem deze aanwijzingen strikt in acht om ongevallen en schade aan het apparaat te vermijden: WAARSCHUWING: Waarschuwt voor gevaren voor uw gezondheid en toont mogelijk letselrisico’s. LET OP: Wijst op mogelijke gevaren voor het apparaat of andere voorwerpen. OPMERKING: Kenmerkt tips en informatie voor u. Speciale veiligheidsinstructies

• Steek nooit uw vingers of ongeacht welke voorwerpen door het beschermrooster!

• Voorzichtig bij lange haren: deze kunnen door de luchtstroom worden aangezogen!

• Schakel het apparaat alleen is als het beschermrooster gesloten is!

• Het apparaat moet vóór het gebruik eerst volledig gemonteerd worden!

• Kies een geschikte ondergrond zodat het apparaat tijdens de werking niet kan kantelen!

• Plaats het apparaat niet direct naast kachels of andere warmtebronnen. LET OP: De geïntegreerde luchtbevochtiger werkt met hoogfre- quente geluidsgolven. Dit geluid kan voor huisdieren vervelend zijn. Algemene instructies Doelmatig gebruik Did apparaat kan gebruikt worden als ventilator en/of luchtbevochtiger. Hij is uitsluitend bestemd voor dit doeleinde en mag alléén daarvoor worden gebruikt. Hij mag alléén worden gebruikt op de in de handleiding beschreven wijze. U mag het apparaat niet voor commerciële doeleinden gebruiken. Ieder ander gebruik geldt als ondoelmatig en kan tot materiële schade en zelfs tot persoonlijk letsel leiden. ETV - Elektro-Technische Vertriebsgesellschaft mbH is niet aansprakelijk voor schade die terug te voeren is op ondoelmatig gebruik. Opmerkingen over gebruik U kunt dit apparaat gebruiken om de luchtvochtigheid in een droge ruimte te verhogen. Dit levert de volgende voordelen op:

• Zorgt voor een gezonde binnenatmosfeer en is dus goed voor uw gezondheid.

• Uw huid droogt niet zo snel uit.

• Statische elektriciteit wordt onderdrukt. Dit apparaat werkt het beste als ramen en deuren tijdens de mist-mode gesloten zijn. Standplaats Kies een vlak en slipvast oppervlak als standplaats voor het apparaat. Overzicht van de onderdelen Overzicht 1 Haak 2 Bevestigingshaak 3 Waaier 4 Beschermrooster 5 Bevestigingsschroef M2,5*8mm met moer 6 Schakeleenheid 7 Statiefbuizen 8 Buis met tankdeksel 9 Waterreservoir 10 Luchtbevochtiger 11 Standaard met deksel Montage 12 M5*18mm schroeven 13 Standvoet (Bodemplaat) 14 Metalen plaat met montagegaten 15 M5 moeren 16 Standaardbehuizing 17 M6*10mm schroeven met moeren 18 Motor 19 Beschermrooster achter 20 Moeren voor achterzijde beschermrooster 21 Bevestigingsschroef voor waaier 22 Beschermrooster voor Zonder afbeelding

• ST4*25mm schoeven voor bevestiging van de bevoch- tiger aan de standaard.

• M6 moeren om de motor aan de standaard te bevesti- gen Overzicht Montage Onderdelen Nummer Aantal Onderdeel Grootte 5 1 Schroef M2,5*8mm 5 1 Moer M2,5 12 4 Schroeven M5*18mm 14 1 Metaalplaat 15 4 Moeren M5 17 2 Schroeven M6*10mm 20 1 Moer 21 1 Schroef15 NEDERLANDS Nummer Aantal Onderdeel Grootte None 1 Schroef ST4*25mm None 2 Moeren M6 Uitpakken van het apparaat

• Neem het apparaat uit de verpakking.

• Verwijder het verpakkingsmateriaal zoals folies, vulma- teriaal, kabelhouders en kartonverpakking.

• Controleer de leveringsomvang. OPMERKING: Er kunnen nog productieresten aan het apparaat zitten. Wij adviseren, de behuizing even met een vochtige doek af te vegen. Montageaanwijzingen Het apparaat dient voor gebruik volledig gemonteerd te zijn! We raden u aan de afbeeldingen “Overzicht“ en “Montage“ tijdens het in elkaar zetten te bestuderen. Standaard (Afb. a – c)

1. Schroef de buizen (7) op de standaard (13). Gebruik

de vier schroeven (12), de metaalplaat (14), en de vier moeren (15).

2. Monteer de behuizing (16) aan de buizen.

OPMERKING: De moeren en schroeven (17) zijn voorgemonteerd aan de achterzijde van de schakelaarbehuizing.

3. Controleer of de schroeven (17) misschien te ver zijn

ingeschroefd. Schroef ze in dit geval weer iets terug. Schroef ze er niet helemaal uit! OPMERKING: Als een schroef of bout valt, ga dan als volgt verder:

• Houd de voorgemonteerde eenheid (motor (18), schakeleenheid (6) en luchtbevochtiger (10)) met de motor naar beneden.

• Plaats één moer (M6) in beide groeven aan de zijkant van de buis.

• De moeren en schroeven (17) zijn voorgemon- teerd aan de achterzijde van de schakelaarbehui- zing.

4. Plaats de voorgemonteerde eenheid met een overlap

van ongeveer 3 cm op de statiefbuizen. OPMERKING: De kabel van de bevochtiger dient tussen de twee buizen heen te lopen. Maak de voorgemonteerde eenheid vast aan de buizen door de twee schroeven (17) vast te draaien.

5. Maak de voet van de luchtbevochtiger

(10) met de lange schroef (ST4*25mm) aan de vloerplaat van de standaard vast. Doe dit door de schroef van onderuit door het midden van de vloerplaat in het buitenste gat te duwen. (Afb. rechts) Ventilator (Afb. d)

6. Draai de voorgemonteerde moer (20) los van de motor

(18). Houd deze bij de hand.

7. Breng de achterzijde van de ventilator (19) in lijn met

de motor (18). OPMERKING: De hendel moet naar boven wijzen.

8. Draai de moer (20) aan de achterzijde van de ventila-

9. Monteer de luchtschroef (3). Gebruik hierbij de gelei-

denaald op de motoras.

10. Draai de moer (21) op de luchtschroef linksom vast.

11. Draai de voorgemonteerde schroef en moer (5) van de

voorzijde van de ventilator (22) los. Houd deze bij de hand.

12. Open de bevestigingshaken (2) aan de voorzijde van

het beschermingsrooster.

13. Monteer de voorzijde van de ventilator door de groef

in de haak (1) op één lijn te brengen met de achter- zijde van de ventilator. OPMERKING: De gaten voor de schroef (5) in de voor- en achter- zijde van de ventilator dienen op één lijn te liggen.

14. Maak de ventilatorbehuizing vast met de schroef en

Luchtbevochtiger (Afb. e – f) De slang kan al aan de schakeleenheid gemonteerd zijn. Ga in dit geval verder met de montage bij punt 18.

16. Leid de slang (8) van voor naar achteren tussen de

twee buizen door (7). Steek dan de slang van onderen door de opening aan de onderzijde van de schakelaar- behuizing (6). OPMERKING: Het einde van de slang met het reservoirdeksel dient aan de voorzijde boven de luchtbevochtiger te zitten.

17. Leid de slang van achter naar voren door het gat aan

de bovenzijde van de schakelaarbehuizing.

18. Trek de slang aan zodat deze vlak tegen de achterzijde

van de schakelaarbehuizing aanzit.16 NEDERLANDS OPMERKING: De twee einden van de slang dienen ongeveer even lang te zijn.

19. Verbind de bovenzijde van de slang met de connector

op de ventilator (22). OPMERKING: De slang boven de schakelaarbehuizing mag niet “doorzakken”. Water dat zich in de slang ophoopt blokkeert de vorming van mist. Druk indien nodig de bovenzijde van de slang naar achteren.

20. Plaats het waterreservoir (9) op de onderplaat van de

21. Plaats het reservoirdeksel aan de onderzijde van de

slang op het waterreservoir. De rand van het deksel moet in de groef in de opening van het waterreservoir passen. OPMERKING:

• Het reservoirdeksel aan het uiteinde van de slang kan worden gedraaid.

• Het waterreservoir moet stevig aan de bodem- plaat bevestigd worden, zodat de er geen mist kan ontsnappen tussen het reservoir en de plaat. Draai indien noodzakelijk de onderzijde van de slang aan. Water

• Gebruik alleen gedistilleerd of gekookt, koud kraanwa- ter zonder toevoegingen. LET OP: Vul het waterreservoir niet met water uit wasdrogers of water met toevoegingen (zoals geurende oliën, parfum, wasverzachter of andere chemicaliën). Dit kan het apparaat beschadigen.

• Vervang het water iedere 3-4 dagen, zelfs als het nog niet gebruikt is.

• Als het apparaat lange tijd niet gebruikt is, leeg dan het waterreservoir en de onderzijde van de bevochti- ger. Vullen met water

• Trek het einde van de slang met de reservoirdeksel uit het waterreservoir.

• Til het reservoir uit de vloerplaat van de bevochtiger en draai hem om. Het vulgat bevindt zich aan de onder- zijde van het reservoir.

• Draai de dop van het reservoir eraf en vul met water tot ca. 1 centimeter onder de rand. Er kan ongeveer 3 liter in het reservoir.

• Draai de dop er weer op en zet het reservoir terug op de vloerplaat.

• Plaats het einde van de slang met de reservoirdeksel terug op het waterreservoir. OPMERKING: Let op de rand op de dop van het reservoir (zie montage-instructies, onderdeel 21). Ingebruikname Elektrische aansluiting

• Controleer, voordat u de steker in de contactdoos steekt, of de netspanning die u gebruikt, overeenkomt met die van het apparaat. Daartoe verwijzen wij naar het typeplaatje.

• Sluit het apparaat aan op een correct geïnstalleerde geaarde contactdoos 230 V~ 50 Hz. Het indicatielamp- je POWER geeft aan dat de stroom is aangesloten. Batterijen in de afstandsbediening plaatsen (batterijen niet bij de levering inbegrepen)

• Open het deksel van het batterijenvakje aan de achter- zijde van de afstandsbediening.

• Plaats 2 MICRO batterijen van het type R03 “AAA” 1,5 V.

• Let goed op de juiste polariteit. Details kunt u vinden in het batterijencompartiment.

• Sluit het batterijvakje. OPMERKING: Verwijder de batterijen wanneer de afstandsbediening gedurende een langere periode niet wordt gebruikt. Zo voorkomt u lekkage van batterijzuur. LET OP:

• Verbruikte batterijen horen niet in het huisafval. Geef oude batterijen af bij een daarvoor bestemd verzamelpunt. Neem voor informatie contact op met uw gemeente.

• Gebruik géén verschillende batterijtypes of nieuwe en gebruikte batterijen samen. Bereik afstandsbediening De afstandsbediening heeft een bereik van ca. 8 meter. Als dit bereik minder wordt dienen de batterijen te worden vervangen.

• Voor het gebruik van de afstandsbediening richt u deze op de sensor aan de voorzijde van de schakelaar- behuizing.

• Let erop dat er geen obstakels tussen de afstandsbe- diening en de sensor staan.

• De hoek tussen de afstandsbediening en de sensor dient niet meer dan 30° naar de rechter-, linker-, boven- en onderzijde te bedragen.17 NEDERLANDS Gebruik Basisinstellingen Stel, voordat u het apparaat in gebruik neemt, de hel- lingshoek van de ventilator in. U kunt deze in de gewenste positie brengen, door met beide handen de behuizing van de ventilator enigszins te kantelen. OPMERKING:

• De hellingshoek bedraagt ca. 10°.

• De slang boven de schakelaarbehuizing mag niet “doorzakken” als gevolg van de hoek van de venti- lator. Water dat zich in de slang verzamelt blokkeert de vorming van mist. Gebruik U kunt het apparaat zowel via de afstandsbediening als de knoppen op de schakelaarbehuizing bedienen. De functies zijn identiek. OPMERKING: De LED´s op de schakelaarbehuizing geven de instellin- gen aan. ON/OFF In/uitschakelen Gebruik de ON/OFF knop om het apparaat in of uit te schakelen. OPMERKING:

• Als u het apparaat voor het eerst inschakelt nadat de stekker in het stopcontact is gestoken werkt de ven- tilator in NOR (normale) mode met een lage snelheid (LO).

• Na uit- en weer opnieuw inschakelen met de ON/OFF knop werkt het apparaat volgens de laatst ingestelde mode. SPEED Snelheid Druk op de toets SPEED om een van de drie snelheidsstan- den te kiezen.

• HI hoog TIMER Timer Wanneer u het apparaat tijdgestuurd wilt uitschakelen, drukt u op de toets TIMER. OPMERKING: Met iedere druk op de toets TIMER verlengt u de be- drijfstijd met een half uur. Maximale uitschakeltijd: 7,5 uur. MODE Intensiteitsfuncties Het apparaat beschikt over de twee speciale functies: NAT (NATURE) en SLE (SLEEP). Het toerental van de ventilator wordt in beide functies verschillend gevarieerd. Druk op de toets MODE om deze functies in te schakelen.

• NAT Natuurlijke Mode - Als de HI (hoge snelheid) instelling is gekozen uctueert de snelheid tussen hoog -middel - laag - uit. - Als u MI (gemiddelde snelheid) heeft gekozen uctueert de snelheid tussen middel - laag - uit. - In de LO (lage snelheid) stand uctueert de snelheid tussen laag - uit.

• SLE Slaap Mode - Als HI snelheid is ingesteld: De ventilator werkt de eerste 30 minuten in “Natuurlijke Mode” op hoge snelheid. Tijdens de volgende 30 minuten werkt de ventilator als in “Natuurlijke Mode” op MI snel- heid. De resterende tijd werkt de ventilator als in “Natuurlijke Mode” op snelheid LO. - Als MI snelheid is ingesteld: De ventilator werkt de eerste 30 minuten in “Natuurlijke Mode” op MI snelheid. De resterende tijd werkt de ventilator als in “Natuurlijke Mode” op snelheid LO. - Als LO snelheid is ingesteld wordt er geschakeld tussen lage snelheid en uit zoals in “Natuurlijke Mode”.

• Kies de functie NOR (NORMAL) om naar de normale bedrijfsmodus terug te keren. OSC Oscillatie

• Wanneer u de functie OSC kiest, draait het apparaat zelfstandig binnen een bereik van ca. 60°.

• Druk opnieuw op de toets OSC om de functie uit te schakelen. MOIST Mist De luchtbevochtiger kan worden in- en uitgeschakeld onafhankelijk van de instelling van de ventilator. Druk op de MOIST knop om de intensiteit van de mist in te stellen:

• Om de functie uit te schakelen drukt u opnieuw op de the MOIST toets. Water bijvullen Als u het water in het reservoir bijvult:

• Schakel het apparaat uit.

• Trek de stekker uit het stopcontact.

• Giet indien nodig het resterende water uit het reser- voir.

• Ga verder zoals beschreven in “Vullen met water”.18 NEDERLANDS Uitschakelen Als u de ventilator wilt uitschakelen:

• Schakel het apparaat uit.

• Trek de stekker uit het stopcontact.

• Leeg het waterreservoir en de luchtbevochtiger als u het apparaat een lange tijd niet denkt te gebruiken. Reiniging WAARSCHUWING:

• Trek vóór de reiniging van het apparaat altijd de steker uit de contactdoos.

• Wanneer u de veiligheidsbehuizing wilt verwijderen, schakelt u het apparaat uit en trekt u de netsteker uit de contactdoos.

• Dompel het apparaat voor de reiniging niet onder water. Dit zou tot een elektrische schok of brand kunnen leiden. LET OP:

• Gebruik géén draadborstel of andere schurende voorwerpen.

• Gebruik geen scherpe of schurende reinigingsmid- delen. Behuizing

• Reinig het apparaat aan de buitenzijde met een droge doek zonder reinigingsmiddelen.

• Bij hardnekkig vuil maakt u een doek enigszins vochtig met water en veegt het apparaat na de reiniging goed droog. Waterreservoir

• Spoel het reservoir uit met schoon water.

• Laat het reservoir drogen alvorens deze weer te sluiten.

• Als het reservoir erg vies is, voeg dan ca. 100 ml witte azijn aan het schoonmaakwater toe.

• Laat deze oplossing ca. 10 minuten in het reservoir zitten.

• Spoel het reservoir uit met schoon water. Bevochtiger vloerplaat

• Reinig de plaat waarop het reservoir rust eens per week.

• Neem het oppervlak af met een vochtige doek.

• Indien nodig, gebruik dan een paar druppels witte azijn en dit ca. 5 minuten inwerken.

• Veeg het oppervlak dan opnieuw schoon.

• Hardnekkig vuil can worden losgemaakt met een nylon borstel. Probleemoplossing Probleem Oorzaak Oplossing Het apparaat werkt niet. Geen stroom Controleer het stopcontact. Defecte elektro- nica Win advies in bij uw dealer of service centrum. Het POWER LED en één van de MOIST LED´s (LO/MI/HI) lichten op, maar er wordt geen mist geproduceerd. Het waterreser- voir is leeg. Vul het waterreser- voir. Er wordt niet genoeg mist geproduceerd. Er heeft zich water verzameld in de slang on- der de behuizing Druk het bovenste stuk van de slang naar achteren zodat zich geen water kan ophopen. De bevochtiger is vies. Reinig de bevochti- ger. Het water is vies. Vervang het water. Mist of water ontsnapt tussen de bevochtiger en de vloerplaat. Het onderste deel van de slang is te kort. Trek het onderste deel van de slang naar achteren zodat het waterreservoir goed op zijn plaats staat. Er is een vieze lucht waarneem- baar. Het water is te oud of vies. Vervang het water en reinig de lucht- bevochtiger. Technische gegevens Model: ..................................................................................VL 5569 LB Spanningstoevoer: ..........................................220-240 V~, 50 Hz Opgenomen vermogen: ............................................................85 W Beschermingsklasse: .............................................................................I Nettogewicht: ...........................................................................3,60 kg Technische wijzigingen voorbehouden! Dit apparaat is gekeurd conform de op dit moment van toepassing zijnde CE-richtlijnen zoals bijvoorbeeld elektro- magnetische compatibiliteit en laagspanningsvoorschrif- ten en is geconstrueerd volgens de nieuwste veiligheids- technische voorschriften.19 NEDERLANDS Verwijdering- Betekenis van het symbool ‘vuilnisemmer’ Bescherm ons milieu, elektrische apparaten horen niet in het huisafval. Maak voor het afvoeren van elektrische apparaten gebruik van de voorgeschreven verzamelpunten en geef daar de elektrische apparaten af die u niet meer gebruikt. Daardoor helpt u de potentiële eecten te voorkomen die een verkeerde afvoer op het milieu en de menselijke gezondheid kunnen hebben. Op deze wijze levert u uw bijdrage aan het hergebruik, de recycling en andere verwerkingsvormen voor oude elektronische en elektrische apparaten. Voor informatie over verzamelpunten voor uw apparaten kunt u contact opnemen met uw gemeente of gemeente- administratie.20 FRANÇAIS Conseils généraux de sécurité Lisez attentivement ce mode d’emploi avant de mettre l’appareil en marche pour la première fois. Conservez le mode d’emploi ainsi que le bon de garantie, votre ticket de caisse et si possible, le carton avec l’emballage se trouvant à l’intérieur. Si vous remettez l‘appareil à des tiers, veuillez- le remettre avec son mode d‘emploi.
