Soort product	Actieve subwoofer voor audiosysteem
Merk	Loewe
Model	Subwoofer 200
Afmetingen (L x H x D)	24 x 24,5 x 26,1 cm
Gewicht	5,2 kg
Voeding	220-240 V, 50/60 Hz
Max. vermogen	250 W
Vermogen in standby	< 0,5 W
Impedantie luidsprekers	Min. 4 ohm
Transmissiebereik subwoofer	39 Hz – 350 Hz (-3 dB)
Transmissiebereik overige kanalen	20 Hz – 20 kHz (-3 dB)
Ingebouwde luidspreker	1x 160 mm, basreflex
Uitgangsvermogen subwoofer	100 W (sinus) / 200 W (muziek max.)
Uitgangsvermogen overige kanalen	2x 50 W (sinus) / 100 W (muziek max.)
Audio-ingangen	Line In RCA (Right, Subw, Left)
Systeemverbinding	Audiolink 26-polig D-Sub
Functies	Auto, stereo, 2.1, draadloos (wireless)
Instellingen	Crossoverfrequentie (50-350 Hz), equalizer, basintensiteit (±12 dB)
Onderhoud en reiniging	Gebruik een zachte, vochtige doek zonder corrosieve producten
Veiligheid	Automatische uitschakeling, overspanningsbeveiliging, open het apparaat niet
Inhoud van de levering	Subwoofer, netsnoer, Audiolink-kabel (variant 00), Digital Audiolink/Audiolink-omzetter (variant 30), netwerkkabel (variant 30), handleiding

Veelgestelde vragen - Subwoofer 200 LOEWE

Hoe sluit ik de Subwoofer 200 aan op een Loewe-televisie?

Gebruik de Audiolink-kabel (variant 00) of een netwerkkabel met Digital Audiolink-omzetter (variant 30). Sluit de kabel aan op de televisie op de Digital Audiolink-aansluiting en op de subwoofer op de Audiolink-aansluiting. Volg het schema in de handleiding.

Kan ik de subwoofer draadloos gebruiken?

Ja, met de optionele Wireless Audiolink-module. Zet de schakelaar ON/AUTO op ON en activeer de koppelingsmodus op de audiobron. Druk kort op de knop van de module met een puntig voorwerp om de koppeling te starten.

Hoe stel ik de crossoverfrequentie in?

Draai aan de knop Crossover Frequency tussen 50 Hz en 350 Hz. Voor gebruik met Loewe-luidsprekers stelt u deze in op 350 Hz omdat de frequentie door de televisie wordt beheerd.

Wat moet ik doen als de subwoofer niet automatisch inschakelt?

Controleer of de schakelaar Mode ON/AUTO op AUTO staat. Zorg ervoor dat de Audiolink-kabel goed is aangesloten. Als u de Line In-ingang gebruikt, schakelt de subwoofer in bij aanwezigheid van een audiosignaal, maar kan na 10 minuten zonder signaal uitschakelen.

Hoe reinig ik de subwoofer?

Gebruik een zachte, schone en licht vochtige doek zonder corrosief product. Gebruik nooit oplosmiddelen of schuurmiddelen.

Wat is het stroomverbruik in standby?

Het stroomverbruik in standby is minder dan 0,5 watt. In de Power OFF-stand is het verbruik 0 watt.

Kan ik luidsprekers van 4 ohm aansluiten?

Ja, de minimale impedantie van de luidsprekers is 4 ohm. Zorg ervoor dat u de polariteiten (zwart op zwart, rood op rood) respecteert bij het aansluiten.

Waar plaats ik de subwoofer in de kamer?

Plaats hem op de vloer, idealiter minimaal 10 cm van de muur voor luchtcirculatie. Vermijd hoeken dicht bij muren; gebruik de equalizer om plaatseffecten te compenseren (-3 dB bij een hoek, +3 dB in het midden van de kamer).

Wat te doen bij langdurige afwezigheid?

Trek de stekker uit het stopcontact of zet de netschakelaar op OFF. Dit beschermt het apparaat tegen overspanning en bespaart energie.

Hoe moet ik het apparaat aan het einde van zijn levensduur weggooien?

Gooi het niet bij het huishoudelijk afval. Lever het in bij een inzamelpunt voor gebruikte elektronische apparaten of bij uw dealer. Volg de Europese richtlijn 2002/96/EG.

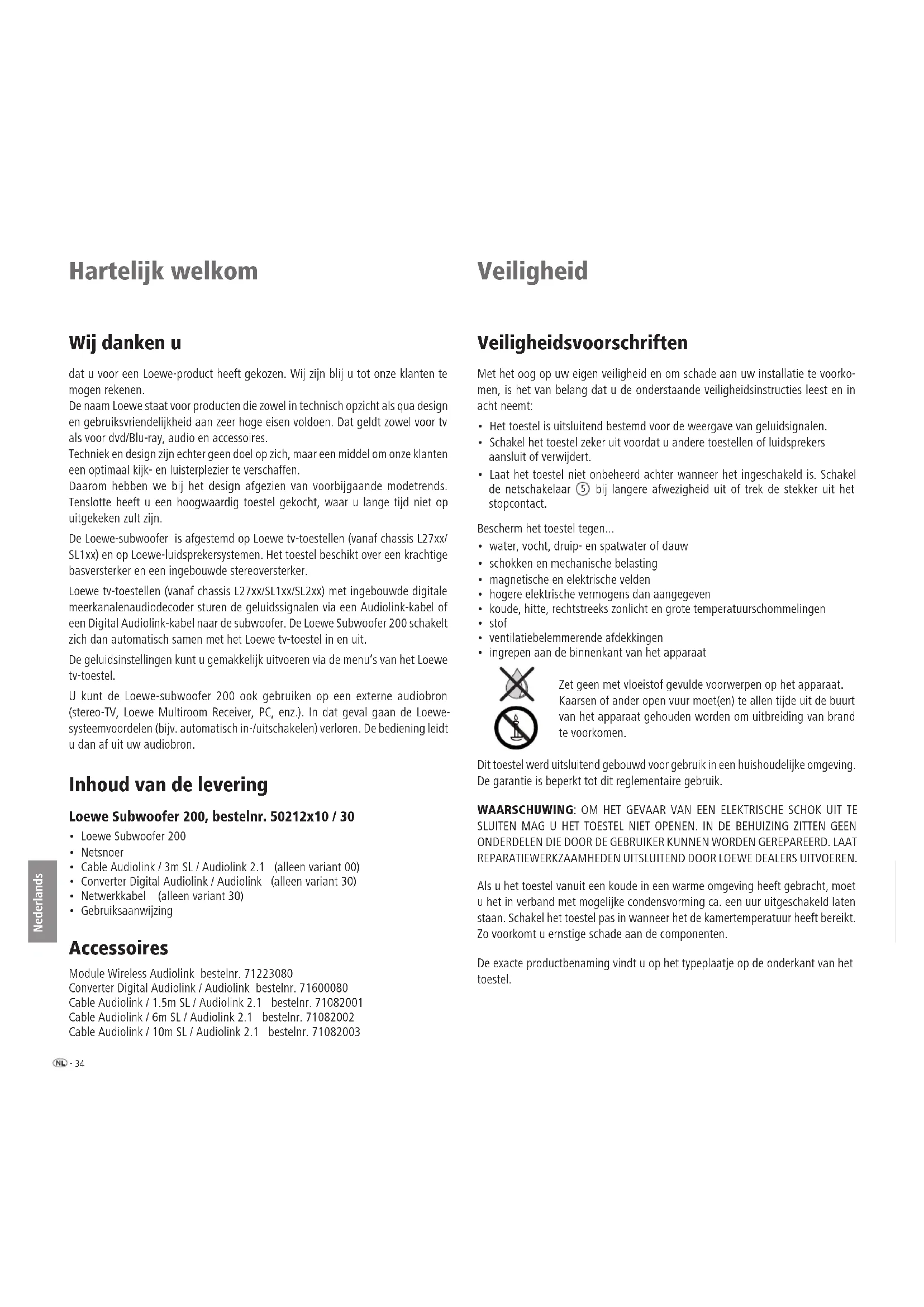

GEBRUIKSAANWIJZING Subwoofer 200 LOEWE

dat u voor een Loewe-product heeft gekozen. Wij zijn blij u tot onze klanten te mogen rekenen.

De naam Loewe staat voor producten die zowel in technisch opzicht als qua design en gebruiksvriendelijkheid aan zeer hoge eisen voldoen. Dat geldt zowel voor tv als voor dvd/Blu-ray, audio en accessoires.

Techniek en design zijn echter geen doel op zich, maar een middel om onze klanten een optimaal kijk- en luisterplezier te verschaffen.

Daarom hebben we bij het design afgezien van voorbijgaande modetrends. Tenslotte heeft u een hoogwaardig toestel gekocht, waar u lange tijd niet op uitgekeken zult zijn.

De Loewe-subwoofer is afgestemd op Loewe tv-toestellen (vanaf chassis L27xx/SL1xx) en op Loewe-luidsprekersystemen. Het toestel beschikt over een krachtige basversterker en een ingebouwde stereoversterker.

Loewe tv-toestellen (vanaf chassis L27xx/SL1xx/SL2xx) met ingebouwde digitale meerkanalenaudiodecoder sturen de geluidssignalen via een Audiolink-kabel of een Digital Audiolink-kabel naar de subwoofer. De Loewe Subwoofer 200 schakelt zich dan automatisch samen met het Loewe tv-toestel in en uit.

De geluidsinstellingen kunt u gemakkelijk uitvoeren via de menu's van het Loewe tv-toestel.

U kunt de Loewe-subwoofer 200 ook gebruiken op een externe audiobron (stereo-TV, Loewe Multiroom Receiver, PC, enz.). In dat geval gaan de Loewe-systeemvoordelen (bijv. automatisch in-/uitschakelen) verloren. De bediening leidt u dan af uit uw audiobron.

Inhoud van de levering

Loewe Subwoofer 200, bestelnr. 50212x10 / 30

• Loewe Subwoofer 200
- Netsnoer
• Cable Audiolink / 3m SL / Audiolink 2.1 (alleen variant 00)
- Converter Digital Audiolink / Audiolink (alleen variant 30)
• Netwerkkabel (alleen variant 30)
- Gebruiksaanwijzing

Accessoires

Module Wireless Audiolink bestelnr. 71223080

Converter Digital Audiolink / Audiolink bestelnr. 71600080

Cable Audiolink / 1.5m SL / Audiolink 2.1 bestelnr. 71082001

Cable Audiolink / 6m SL / Audiolink 2.1 bestelnr. 71082002

Cable Audiolink / 10m SL / Audiolink 2.1 bestelnr. 71082003

Veiligheid

Veiligheidsvoorschriften

Met het oog op uw eigen veiligheid en om schade aan uw installatie te voorkomen, is het van belang dat u de onderstaande veiligheidsinstructies leest en in acht neemt:

• Het toestel is uitsluitend bestemd voor de weergave van geluidsignalen.
• Schakel het toestel zeker uit voordat u andere toestellen of luidsprekers aansluit of verwijdert.
• Laat het toestel niet onbeheerd achter wanneer het ingeschakeld is. Schakel de netschakelaar ⑤ bij langere afwezigheid uit of trek de stekker uit het stopcontact.

Bescherm het toestel tegen...

• water, vocht, druip- en spatwater of dauw
• schokken en mechanische belasting
  • magnetische en elektrische velden
• hogere elektrische vermogens dan aangegeven
• koude, hitte, rechtstreeks zonlicht en grote temperatuurschommelingen
• stof
  • ventilatiebelemmerende afdekkingen
• ingrepen aan de binnenkant van het apparaat

Zet geen met vloeistof gevulde voorwerpen op het apparaat. Kaarsen of ander open vuur moet(en) te allen tijde uit de buurt van het apparaat gehouden worden om uitbreiding van brand te voorkomen.

Dit toestel werd uitsluitend gebouwd voor gebruik in een huishoudelijke omgeving. De garantie is beperkt tot dit reglementaire gebruik.

WAARSCHUWING: OM HET GEVAAR VAN EEN ELEKTRISCHE SCHOK UIT TE SLUITEN MAG U HET TOESTEL NIET OPENEN. IN DE BEHUIZING ZITTEN GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN GEREPAREERD. LAAT REPARATIEWERKZAAMHEDEN UITSLUITEND DOOR LOEWE DEALERS UITVOEREN.

Als u het toestel vanuit een koude in een warme omgeving heeft gebracht, moet u het in verband met mogelijke condensvorming ca. een uur uitgeschakeld laten staan. Schakel het toestel pas in wanneer het de kamertemperatuur heeft bereikt. Zo voorkomt u ernstige schade aan de componenten.

De exacte productbenaming vindt u op het typeplaatje op de onderkant van het toestel.

Verzorging / Installatie

Reinigen

Reinig het toestel alleen met een vochtige, zachte en schone doek (zonder scherpe of schurende reinigingsmiddelen).

Subwoofer 200 opstellen

Basisinformatie

• Zet het apparaat op een stabiele, effen ondergrond.
• De afstand tussen subwoofer en audiobron mag niet meer dan 10m bedragen in dezelfde ruimte.
• Zet het apparaat niet in de buurt van sterke warmtebronnen of in rechtstreeks zonlicht.
• Bij installatie in een kast of een gesloten rek: houd rondom het apparaat ca. 10 cm vrij zodat de lucht er ongehinderd omheen kan circuleren en er zich geen warmte of geluidsdruk kan opstapelen.
• Trek bij onweer de netstekker uit het stopcontact. Overspanningen door blikseminslag kunnen het toestel zowel via de antenne-installatie als via het stroomnet beschadigen.
• Ook bij langere afwezigheid moet u de stekker uit het stopcontact nemen.
• De netstekker moet gemakkelijk toegankelijk zijn, zodat het apparaat te allen tijde van het net kan worden losgekoppeld.
• Leid de audio- en luidsprekerkabels en het netsnoer zo dat ze niet beschadigd kunnen raken. Het netsnoer mag niet worden geknikt of over scherpe randen worden geleid, er mag niet op worden gestaan en het mag niet worden blootgesteld aan chemicaliën; dat laatste geldt voor de volledige installatie. Een netsnoer met beschadigde isolatie kan tot elektrische schokken leiden en is brandgevaarlijk. Daarom moet een dergelijk beschadigd snoer door gekwalificeerd onderhoudspersoneel worden vervangen voordat het toestel opnieuw mag worden gebruikt.
• Als u de netstekker uit het stopcontact trekt, doe dat dan niet door aan de kabel te trekken. Anders kunnen de draden in de netstekker beschadigd raken en bij opnieuw insteken kortsluiting veroorzaken.
• De luidsprekers genereren magnetische strooivelden, die werkzaam zijn in de omgeving van de behuizing. Wij raden u aan een minimumafstand van > 0,5m in acht te nemen ten opzichte van magnetisch gevoelige voorwerpen/toestellen, zoals bijv. CRT-TV-toestellen, magnetische gegevensdragers enz.

Subwoofer 200

De subwoofer kunt u op een willekeurige plaats op de grond plaatsen.

Wij bevelen het voorste gedeelte van de kamer aan, maar wel zo, dat de bassen vrij naar opzij en naar beneden kunnen afstralen.

Let op: de luchttoevoer op de achterkant van de subwoofer mag in geen geval worden belemmerd. Laat voldoende afstand (> 10 cm) tot de vloer en de wand.

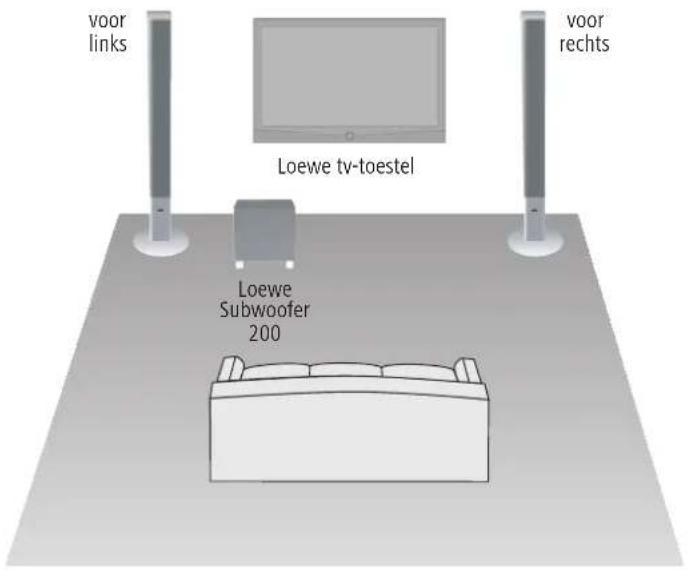

Voorbeeld van 2.1 opstelling

voor links voor rechts Loewe tv-toestel Loewe Subwoofer 200

Aansluiten

Bekabeling Loewe tv-toestel (chassis SL2xx) – Subwoofer 200 – luidspreker

Het tv-toestel moet uitgerust zijn met een Digital Audiolink-ingang.

U kunt de subwoofer hetzij via een netwerkkabel (Cat. 5e of hoger) en de Converter Digital Audiolink / Audiolink aansluiten (inbegrepen bij de levering van de Loewe Subwoofer 200, bestelnr. 50212T/U/W30) hetzij draadloos verbinden met een compatibele audiobron via de optionele achteraf inbouwbare Module Wireless AudioLink.

Wanneer u de subwoofer via de netwerkkabel aansluit, monteert u de Converter Digital Audiolink / Audiolink op de 25-polige Audiolink ② -poort van de subwoofer. Verbind de Digital Audiolink-poort van het tv-toestel met behulp van de netwerkkabel met de poort van de Converter Digital Audiolink / Audiolink.

Converter Digital Audiolink / Audiolink Loewe Subwoofer 200 voor links voor rechts Line In Line Intensity Equator Frequency Mode - Netsnoer Speaker Out 250V - 50/50Hz Power Netwerkkabel Loewe tv-toestel (SL2xx)

Aansluiten

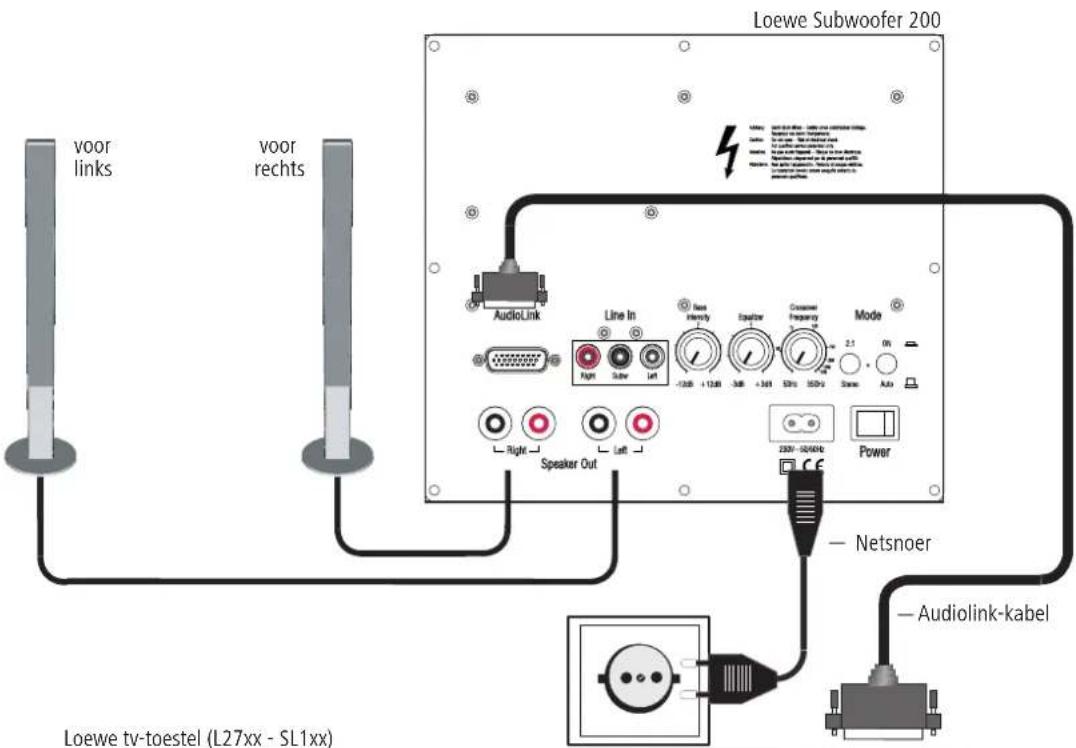

Bekabeling Loewe tv-toestel (chassis L27xx/SL1xx) – Subwoofer 200 – luidspreker

Het tv-toestel moet met een digitale meerkanalenaudiodecoder uitgerust zijn. Als het niet standaard is uitgerust met een dergelijke module, dient u zich te wenden tot uw dealer voor een passende Loewe-uitbreidingsset.

U kunt de subwoofer hetzij via een optionele Audiolink-kabel aansluiten hetzij draadloos verbinden met een compatibele audiobron (bijv. Loewe MediaVision 3D) via de optionele achteraf inbouwbare Module Wirless AudioLink. Wanneer u de subwoofer via de Audiolink-Kabel aansluit, bevestigt u die met de 26-polige stekker aan het Loewe-tv-toestel en met de andere stekker aan de subwoofer (ingang Audiolink ②).

Sluit de luidsprekerkabel aan op de luidspreker zoals beschreven in de installatiehandleiding. Eén van beide draden van de luidsprekerkabel is zoals gebruikelijk gemarkeerd met een zwart lijntje. Verbind deze zwart gemarkeerde draad telkens met de zwarte schroefklem Speaker Out ^3 op de Subwoofer 200 (aansluitschema zie afbeelding onderaan) en de zwarte klemdraadhouder van de luidspreker. Draai daarvoor de schroefsluiting van de betreffende klem op de subwoofer ongeveer 5 slagen naar links (in tegenwijzerzin). Steek het draaduiteinde langs onder in de schroefklem en draai de schroefklem naar rechts (in wijzerzin) dicht. De niet gemarkeerde draden verbindt u met de rode klemdraadhouders.

Verbind met het bijgeleverde netsnoer de ingang 220 - 240 V④ van de subwoofer met een 220-240V 50/60 Hz-stopcontact.

Loewe Subwoofer 200 voor links voor rechts Line In Subway Left Right Speaker Out Netsnoer 2.1 On 3.5Hz 50Hz Mode Power Audiolink-kabel Loewe tv-toestel (L27xx - SL1xx)

Inbedrijfstelling en instelling

Alvorens u van start gaat met de ingebruikname en bediening, dient u na te gaan of alle kabels correct werden aangesloten.

Subwoofer in-/uitschakelen

Met de netschakelaar Power ⑤ schakelt u de subwoofer in (stand ON) of uit (stand OFF).

Wanneer u wilt omschakelen tussen de modi Wireless en kabelgebonden via Audiolink, schakelt u het toestel gedurende minstens 30 seconden uit en vervolgens weer in.

Werking met Loewe tv-toestellen

Wanneer de subwoofer zoals beschreven op pagina 37 via de Audiolinkverbinding ② werd aangesloten, de schakelaar Mode - ON/AUTO ⑦ in de stand AUTO staat en de schakelaar Mode - 2.1/Stereo ⑥ in de stand 2.1 staat, hoeft u de subwoofer niet meer afzonderlijk in- en uit te schakelen. Nadat de subwoofer voor de eerste keer werd ingeschakeld, wordt hij altijd samen met het Loewe-tv-toestel automatisch in- en uitgeschakeld.

Meld de subwoofer aan zoals beschreven in de handleiding van uw Loewetv-toestel onder "Gebruik van extra apparatuur" / "Externe apparaten".

Automatische werking met andere audiobronnen

Wanneer er geen Audiolink-verbinding bestaat, de schakelaar Mode - ON/AUTO ⑦ in de stand AUTO staat en audio-signalen aanwezig zijn op de cinch-bus Line IN - Right/Subw/Left ① dan schakelt de subwoofer zich automatisch in. Na 10 min. zonder audiosignaal op die ingangen, wordt de subwoofer automatisch uitgeschakeld.

De subwoofer kan zich automatisch inschakelen wanneer er zich stoorsignalen op de audiokabels bevinden. Bedien in dat geval de netschakelaar ⑤.

De subwoofer kan zich bij langere, zeer zachte passages automatisch uitschakelen. Verhoog in dat geval het volume.

Continuumodus met andere audiobronnen

Wanneer u de subwoofer in continumodus wenst te gebruiken, zet u de schakelaar Mode - ON/AUTO ⑦ in de stand ON. Schakel de subwoofer dan met de netschakelaar Power ⑤ in of uit.

Stereo-modus

Zet de schakelaar Mode - 2.1/Stereo ⑥ in de stand Stereo, wanneer u audiosignalen alleen via de cinch-bus Line IN - Right/Left ① voedt. De in de subwoofer ingebouwde basmanager leidt de baselementen van de stereosignalen dan automatisch naar het subwooferkanaal.

2.1-Modus

Zet de schakelaar Mode - 2.1/Stereo⑥ in de stand 2.1, wanneer u audiosignalen naar de cinchbus Line IN - Right/Subw/Left ① voedt.

Wireless

Zet de schakelaar Mode - ON/AUTO ⑦ in de stand ON wanneer u de subwoofer draadloos met een compatibele audiobron wilt verbinden. Activeer de koppelingsmodus, zoals beschreven in de handleiding van de betreffende audio. Met een spits voorwerp (bijv. een paperclip) zet u door een korte druk op de toets in de opening ⑧ de optionele Module Wireless Audiolink in de koppelingsmodus. Wanneer het aanmelden niet geslaagd is, dient u opnieuw te proberen na het verkleinen van de afstand tussen de subwoofer en de audiobron.

De afstand tussen subwoofer en audiobron mag niet meer dan 10m bedragen in dezelfde ruimte.

De draaiknoppen Crossover Frequency ⑨, Equalizer ⑩ en Bass Intensity ⑪ hebben in de modus Wireless geen functie.

Grensfrequentie instellen

Met de draaiknop Crossover Frequency ⑨ hebt u de mogelijkheid de grensfrequentie voor de basweergave in te stellen tussen 50 Hz en 350 Hz, naargelang van welke luidsprekers u hebt aangesloten.

Voor Loewe Audio-systemem moet de regelaar, zoals beschreven op pagina 37, op 350 Hz worden ingesteld, aangezien de grensfrequentie in de Loewe-audiobronnen (tv-toestel) wordt ingesteld.

Equalizer instellen

Met de draaiknop Equalizer ⑩ hebt u de mogelijkheid de laagste frequenties (20 Hz - 50 Hz) voor de basweergave te verhogen of te verlagen.

• Wanneer de subwoofer vlak bij de hoek van de kamer staat, draait u de draaiknop Equalizer ⑩ meer richting -3 dB.
• Wanneer de subwoofer vlak bij een wand staat, draait u de draaiknop Equalizer meer naar de middelste stand.
• Wanneer de subwoofer vrij in de kamer staat, draait u de draaiknop Equalizer ⑩ meer richting +3 dB.

Basintensiteit

Met de regelaar Bass Intensity ⑪ kunt u het basisvolume van de bas volgens uw eigen voorkeur instellen.

Technische gegevens

Loewe Subwoofer 200

Bestelnr. .	50212T/U/W
Bedrijfstemperatuur [°C] 5 ... 40
Luchtvochtigheid [%] (geen condensatie) 30 ... 90
Afmetingen [B x H x D in cm] 24 x 24,5 x 26,1
Gewicht [kg] 5,2
Digitale eindtrappen 3
Principe 1-wegsbasreflex, actief
Uitrusting 1x bass 160 mm
Belastbaarheid subwooferkanaal	100 (sinus) / 200 Watt (max. muziek)
Belastbaarheid andere kanalen	2x 50 (sinus) / 100 Watt (max. muziek)
Netspanning [Volt 50/60 Hz]	220 - 240
Max. krachtontneming [Watt]	250
Nominale krachtontneming [Watt]	35
Krachtontneming in standby [Watt]	< 0,5
Krachtontneming Power OFF [Watt]	0
Basintensiteit [dB]	± 12
Transmissiebereik subwoofer (akoestisch)	39 Hz – 350 Hz - 3dB
Transmissiebereik andere kanalen	20 Hz – 20 kHz - 3dB
Luidsprekerimpedantie [Ohm]	min. 4
Netschakelaar	Ja
Modusschakelaar 2
Geïntegr. basmanager	Ja
Signaaldetector	Ja
Line In	RCA-bus 3x: Right, Subw, Left
Systemlink	Audiolink 26-pol D-Sub

Impressum

De Loewe Opta GmbH is een naamloze vennootschap volgens het Duitse recht met een hoofdkantoor in Kronach.

Loewe Opta GmbH

Industriestraße 11, 96317 Kronach, Duitsland

Redactiedatum 04.13. 4e druk

© Loewe Opta GmbH, Kronach

Alle rechten, ook die van de vertaling, voorbehouden.

Veranderingen van het design en de technische gegevens zonder voorafgaande aankondiging mogelijk.

Afvalverwijdering

Doos en ander verpakkingsmateriaal

Voor het als afval verwerken van de verpakking betaalden wij een afvalverwerkingsbijdrage, zoals voorgeschreven door de nationale wetgeving. Wij raden u echter aan de oorspronkelijke doos en het verpakkingsmateriaal te bewaren, zodat het apparaat indien nodig optimaal beschermd getransporteerd kan worden.

Het toestel

Let op: de EU-richtlijn 2002/96/EG regelt de terugname, behandeling en verwerking van gebruikte elektronische toestellen. Oude elektronische apparaten moeten daarom gescheiden worden afgedankt. Gooi dit apparaat voor de afvalverwerking niet bij het normale huisvuil! U kunt uw oude apparaat gratis bij gekwalificeerde verzamelplaatsen of evt. bij de vakhandel inleveren als u een vergelijkbaar nieuw apparaat aanschaft. Zie uw plaatselijke verordeningen voor meer bijzonderheden over de inname (ook voor niet-EU-landen).
