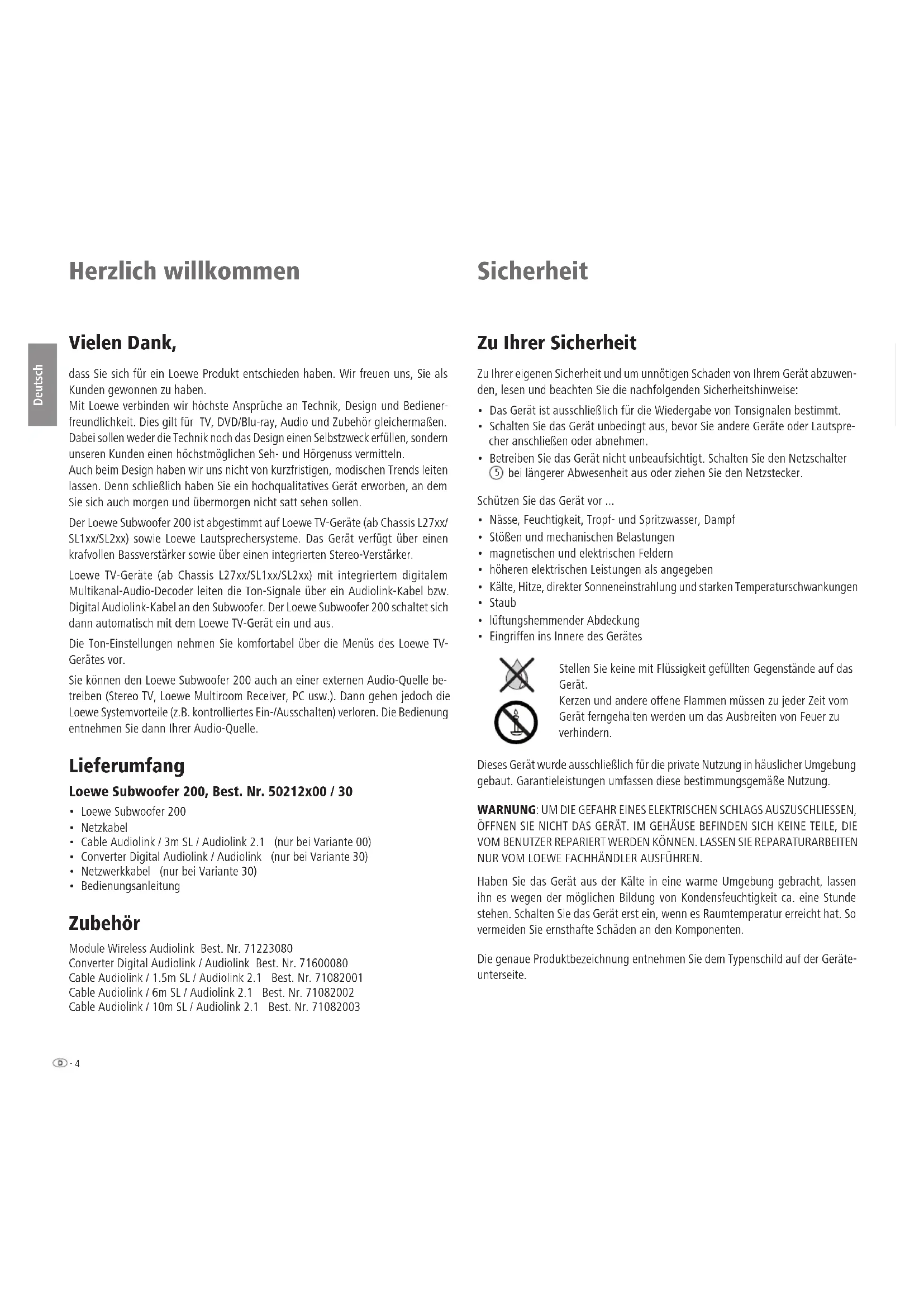

Deutsch English Français Italiano Español Nederlands Herzlich willkommen Vielen Dank, dass Sie sich für ein Loewe Produkt entschieden haben. Wir freuen uns, Sie als Kunden gewonnen zu haben. Mit Loewe verbinden wir höchste Ansprüche an Technik, Design und Bediener- freundlichkeit. Dies gilt für TV, DVD/Blu-ray, Audio und Zubehör gleichermaßen. Dabei sollen weder die Technik noch das Design einen Selbstzweck erfüllen, sondern unseren Kunden einen höchstmöglichen Seh- und Hörgenuss vermitteln. Auch beim Design haben wir uns nicht von kurzfristigen, modischen Trends leiten lassen. Denn schließlich haben Sie ein hochqualitatives Gerät erworben, an dem Sie sich auch morgen und übermorgen nicht satt sehen sollen. Der Loewe Subwoofer 200 ist abgestimmt auf Loewe TV-Geräte (ab Chassis L27xx/ SL1xx/SL2xx) sowie Loewe Lautsprechersysteme. Das Gerät verfügt über einen krafvollen Bassverstärker sowie über einen integrierten Stereo-Verstärker. Loewe TV-Geräte (ab Chassis L27xx/SL1xx/SL2xx) mit integriertem digitalem Multikanal-Audio-Decoder leiten die Ton-Signale über ein Audiolink-Kabel bzw. Digital Audiolink-Kabel an den Subwoofer. Der Loewe Subwoofer 200 schaltet sich dann automatisch mit dem Loewe TV-Gerät ein und aus. Die Ton-Einstellungen nehmen Sie komfortabel über die Menüs des Loewe TV- Gerätes vor. Sie können den Loewe Subwoofer 200 auch an einer externen Audio-Quelle be- treiben (Stereo TV, Loewe Multiroom Receiver, PC usw.). Dann gehen jedoch die Loewe Systemvorteile (z.B. kontrolliertes Ein-/Ausschalten) verloren. Die Bedienung entnehmen Sie dann Ihrer Audio-Quelle. Lieferumfang Loewe Subwoofer 200, Best. Nr. 50212x00 / 30

• Cable Audiolink / 3m SL / Audiolink 2.1 (nur bei Variante 00)

• Converter Digital Audiolink / Audiolink (nur bei Variante 30)

• Netzwerkkabel (nur bei Variante 30)

• Bedienungsanleitung Zubehör Module Wireless Audiolink Best. Nr. 71223080 Converter Digital Audiolink / Audiolink Best. Nr. 71600080 Cable Audiolink / 1.5m SL / Audiolink 2.1 Best. Nr. 71082001 Cable Audiolink / 6m SL / Audiolink 2.1 Best. Nr. 71082002 Cable Audiolink / 10m SL / Audiolink 2.1 Best. Nr. 71082003 Zu Ihrer Sicherheit Zu Ihrer eigenen Sicherheit und um unnötigen Schaden von Ihrem Gerät abzuwen- den, lesen und beachten Sie die nachfolgenden Sicherheitshinweise:

• Das Gerät ist ausschließlich für die Wiedergabe von Tonsignalen bestimmt.

• Schalten Sie das Gerät unbedingt aus, bevor Sie andere Geräte oder Lautspre- cher anschließen oder abnehmen.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Schalten Sie den Netzschalter

bei längerer Abwesenheit aus oder ziehen Sie den Netzstecker. Schützen Sie das Gerät vor ...

• Nässe, Feuchtigkeit, Tropf- und Spritzwasser, Dampf

• Stößen und mechanischen Belastungen

• magnetischen und elektrischen Feldern

• höheren elektrischen Leistungen als angegeben

• Kälte, Hitze, direkter Sonneneinstrahlung und starken Temperaturschwankungen

• lüftungshemmender Abdeckung

• Eingriffen ins Innere des Gerätes Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände auf das Gerät. Kerzen und andere offene Flammen müssen zu jeder Zeit vom Gerät ferngehalten werden um das Ausbreiten von Feuer zu verhindern. Dieses Gerät wurde ausschließlich für die private Nutzung in häuslicher Umgebung gebaut. Garantieleistungen umfassen diese bestimmungsgemäße Nutzung. WARNUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS AUSZUSCHLIESSEN, ÖFFNEN SIE NICHT DAS GERÄT. IM GEHÄUSE BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER REPARIERT WERDEN KÖNNEN. LASSEN SIE REPARATURARBEITEN NUR VOM LOEWE FACHHÄNDLER AUSFÜHREN. Haben Sie das Gerät aus der Kälte in eine warme Umgebung gebracht, lassen ihn es wegen der möglichen Bildung von Kondensfeuchtigkeit ca. eine Stunde stehen. Schalten Sie das Gerät erst ein, wenn es Raumtemperatur erreicht hat. So vermeiden Sie ernsthafte Schäden an den Komponenten. Die genaue Produktbezeichnung entnehmen Sie dem Typenschild auf der Geräte- unterseite. Sicherheit5 - Deutsch English Français Italiano Español Nederlands Reinigen Reinigen Sie das Gerät nur mit einem feuchten, weichen und sauberen Tuch (ohne jedes scharfe Reinigungsmittel). Subwoofer 200 aufstellen Grundsätzliches

• Das Gerät auf stabile, ebene Unterlage stellen.

• Der Abstand zwischen Subwoofer und Audioquelle darf 10m im gleichen Raum nicht überschreiten.

• Das Gerät nicht in der Nähe von starken Wärmequellen oder in direktem Son- neneinfall aufstellen.

• Bei Aufstellung in einem Schrank oder geschlossenem Regal: Etwa 10 cm Frei- raum um das Gerät lassen, damit die Luft ungehindert zirkulieren kann und es nicht zu einem Wärme- und Schalldruckstau kommt.

• Bei Gewitter ziehen Sie den Netzstecker ab. Überspannungen durch Blitzein- schlag können das Gerät sowohl über die Antennenanlage als auch über das Stromnetz beschädigen.

• Auch bei längerer Abwesenheit sollte der Netzstecker abgezogen sein.

• Der Netzstecker muss leicht erreichbar sein, damit das Gerät jederzeit vom Netz getrennt werden kann.

• Verlegen Sie die Audio-, Lautsprecher- und das Netzkabel so, dass sie nicht beschädigt werden können. Das Netzkabel darf nicht geknickt oder über scharfe Kanten verlegt, nicht begangen und keinen Chemikalien ausgesetzt werden; letzteres gilt für die gesamte Anlage. Ein Netzkabel mit beschädigter Isolation kann zu Stromschlägen führen und stellt eine Brandgefahr dar und muß daher vor weiterem Betrieb des Gerätes unbedingt ausgewechselt werden.

• Wenn Sie den Netzstecker abziehen, nicht am Kabel ziehen, sondern am Ste- ckergehäuse. Die Kabel im Netzstecker könnten beschädigt werden und beim Wiedereinstecken einen Kurzschluss verursachen.

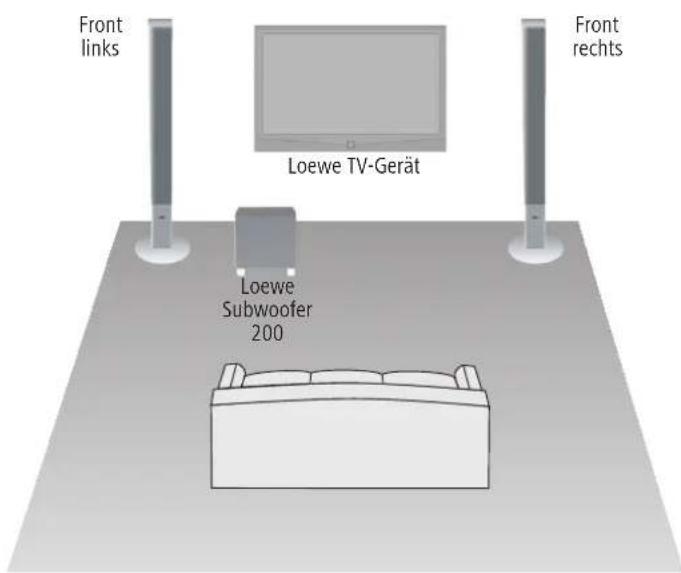

• Die Lautsprecher erzeugen magnetische Streufelder, die im Umkreis des Gehäuses wirken. Wir empfehlen einen Mindestabstand von > 0,5m zu magnetisch emp- ndlichen Geräten, wie z.B. CRT-TV Geräten, magnetischen Datenträgern usw. Subwoofer 200 Den Subwoofer können Sie an beliebiger Stelle auf den Fußboden stellen. Wir empfehlen den vorderen Bereich des Raumes, aber so, dass die Bässe frei seitlich und nach unten abstrahlen. Achtung: Keinesfalls darf die Luftzufuhr auf der Rückseite des Subwoofers behin- dert werden. Achten Sie auf genügend Abstand (> 10 cm) zu Boden bzw. Wand. Vorschlag für 2.1 Aufstell-Lösung Pflege / Aufstellen Front links Front rechts Loewe Subwoofer

Loewe TV-Gerät- 6 Deutsch English Français Italiano Español Nederlands Anschließen ➠ Das TV-Gerät muss mit einer Buchse Digital Audiolink ausgestattet sein. Sie können den Subwoofer entweder über ein Netzwerkkabel (Cat. 5e oder höher) und den Converter Digital Audiolink / Audiolink anschließen (im Lieferumfang des Loewe Subwoofer 200, Best. Nr. 50212T/U/W30 enthalten) oder über das optional nachrüstbare Module Wirless AudioLink mit einer kompatiblen Audi- oquelle drahtlos verbinden. Falls Sie den Subwoofer über das Netzwerkkabel anschließen, montieren Sie den Converter Digital Audiolink / Audiolink an der 25-poligen Buchse Audiolink

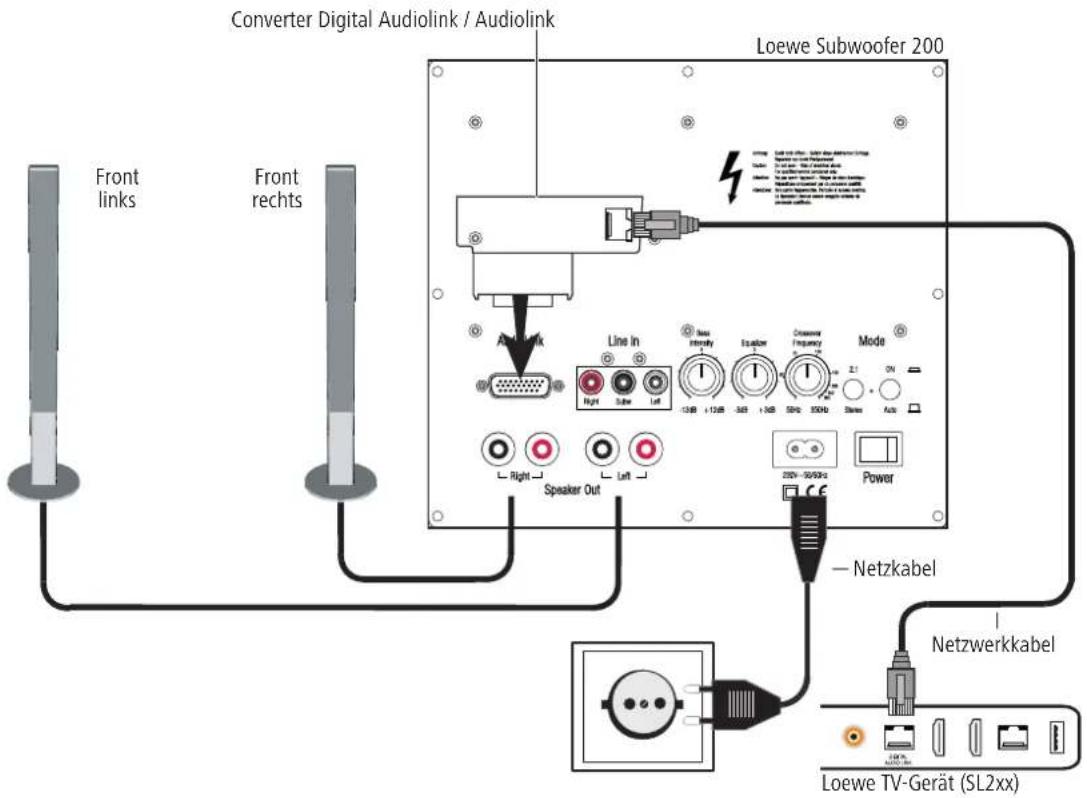

des Subwoofer. Verbinden Sie die Buchse Digital Audiolink des TV-Gerätes mit dem Netzwerkkabel mit der Buchse des Converter Digital Audiolink / Audiolink. Verkabelung Loewe TV-Gerät (Chassis SL2xx) – Subwoofer 200 – Lautsprecher Loewe TV-Gerät (SL2xx) Loewe Subwoofer 200 Netzkabel Schließen Sie das Lautsprecherkabel am Lautsprecher gemäß der entsprechenden Installationsanleitung an. Eine der beiden Adern des Lautsprecherkabels ist übli- cherweise schwarz markiert. Verbinden Sie diese schwarz markierte Ader jeweils mit der schwarzen Schraubklemme Speaker Out

am Subwoofer 200 (Anschluss- schema siehe Abbildung unten) und der schwarzen Klemme am Lautsprecher. Drehen Sie dazu den Schraubverschluss der jeweiligen Klemme am Subwoofer entgegen dem Uhrzeigersinn ca. 5 Umdrehungen auf. Führen Sie das Drahtende in die Schraubklemme von unten ein und drehen Sie die Schraubklemme im Uhr- zeigersinn zu. Die nicht markierten Adern verbinden Sie mit den roten Klemmen. Verbinden Sie mit dem mitgeliefeten Netzkabel die Buchse 220 - 240 V

des Subwoofers mit einer 220-240V 50/60 Hz Steckdose. Front links Front rechts Converter Digital Audiolink / Audiolink Netzwerkkabel7 - Deutsch English Français Italiano Español Nederlands Schließen Sie das Lautsprecherkabel am Lautsprecher gemäß der entsprechenden Installationsanleitung an. Eine der beiden Adern des Lautsprecherkabels ist übli- cherweise schwarz markiert. Verbinden Sie diese schwarz markierte Ader jeweils mit der schwarzen Schraubklemme Speaker Out

am Subwoofer 200 (Anschluss- schema siehe Abbildung unten) und der schwarzen Klemme am Lautsprecher. Drehen Sie dazu den Schraubverschluss der jeweiligen Klemme am Subwoofer entgegen dem Uhrzeigersinn ca. 5 Umdrehungen auf. Führen Sie das Drahtende in die Schraubklemme von unten ein und drehen Sie die Schraubklemme im Uhr- zeigersinn zu. Die nicht markierten Adern verbinden Sie mit den roten Klemmen. Verbinden Sie mit dem mitgeliefeten Netzkabel die Buchse 220 - 240 V

des Subwoofers mit einer 220-240V 50/60 Hz Steckdose. ➠ Das TV-Gerät muss mit einem integrierten digitalen Multikanal-Audio- Decoder ausgestattet sein. Falls dies nicht ab Werk der Fall ist, wenden Sie sich bitte an Ihren Händler und fragen ihn nach einem passenden Loewe Aufrüstsatz. Sie können den Subwoofer entweder über ein Audiolink-Kabel anschließen oder über das optional nachrüstbare Module Wirless AudioLink mit einer kompatiblen Audioquelle (z.B. Loewe MediaVision 3D) drahtlos verbinden. Falls Sie den Subwoofer über das Audiolink-Kabel anschließen, montieren Sie es mit dem 26-poligen Stecker am Loewe TV-Gerät und am Subwoofer (Buchse Audiolink

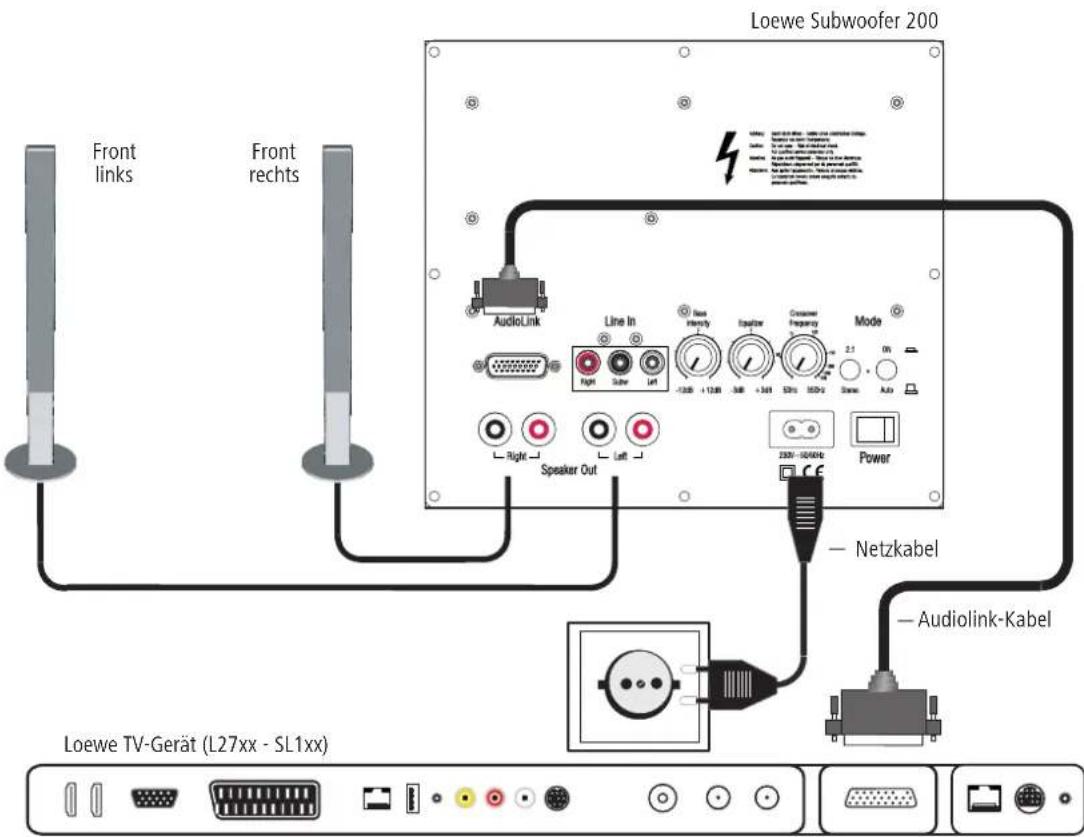

Verkabelung Loewe TV-Gerät (Chassis L27xx/SL1xx) – Subwoofer 200 – Lautsprecher Audiolink-Kabel Anschließen Loewe TV-Gerät (L27xx - SL1xx) Loewe Subwoofer 200 Netzkabel Front links Front rechts- 8 Deutsch English Français Italiano Español Nederlands Inbetriebnahme und Einstellung Bevor Sie mit der Inbetriebnahme und Einstellung beginnen, vergewissern Sie sich bitte, dass alle Kabel korrekt angeschlossen sind. Subwoofer ein-/ausschalten Mit dem Netzschalter Power

schalten Sie den Subwoofer in Stellung ON ein und in Stellung OFF aus. ➠ Wenn Sie zwischen den Betriebsarten Wireless bzw. kabelgebunden über Audiolink wechseln möchten, schalten Sie das Gerät für mindestens 30 Sekunden aus und wieder ein. Betrieb mit Loewe TV-Geräten Ist der Subwoofer wie auf Seite 7 beschrieben über die Audiolink Verbindung

angeschlossen, der Schalter Mode - ON/AUTO

ist in Stellung AUTO und der Schalter Mode - 2.1/Stereo

ist in Stellung 2.1, dann brauchen Sie den Subwoofer nicht mehr separat ein- und auszuschalten. Nach dem erstmaligen Einschalten des Subwoofers wird er zusammen mit dem Loewe TV-Gerät automa-tisch ein- und ausgeschaltet. ➠ Melden Sie den Subwoofer wie in der Bedienungsanleitung Ihres Loewe TV-Gerätes unter „Betrieb zusätzlicher Geräte“ bzw. „Externe Geräte“ beschrie-ben an. Automatischer Betrieb mit anderen Audio-Quellen Wenn keine Audiolink Verbindung besteht, der Schalter Mode - ON/AUTO

ist in Stellung AUTO und liegen Audio-Signale an den Cinch-Buchsen Line IN - Right/ Subw/Left

an, so schaltet sich der Subwoofer automatisch ein. Nach 10 Min. ohne Audio-Signal an diesen Buchsen schaltet sich der Subwoofer automatisch aus. ➠ Der Subwoofer kann sich automatisch einschalten, falls Störsignale auf den Audio-Leitungen anliegen. Betätigen Sie dann den Netzschalter

➠ Der Subwoofer kann sich bei längeren, sehr leisen Passagen automatisch ausschalten. Erhöhen Sie dann die Lautstärke. Dauerbetrieb mit anderen Audio-Quellen Wenn Sie den Subwoofer im Dauerbetrieb betreiben möchten, stellen Sie den Schalter Mode - ON/AUTO

in Stellung ON. Schalten Sie dann den Subwoofer mit dem Netzschalter Power

ein oder aus. Stereo-Modus Stellen Sie den Schalter Mode - 2.1/Stereo

in Stellung Stereo, wenn Sie Audio-Signale nur an den Cinch-Buchsen Line IN - Right/Left

einspeisen. Der im Subwoofer integrierte Bassmanager leitet dann die in den Stereosignalen enthaltenen Bass-Anteile automatisch an den Subwoofer-Kanal weiter. 2.1-Modus Stellen Sie den Schalter Mode - 2.1/Stereo

in Stellung 2.1, wenn Sie Audio-Signale an den Cinch-Buchsen Line IN - Right/Subw/Left

einspeisen. Wireless Stellen Sie den Schalter Mode - ON/AUTO

in Stellung ON, wenn Sie den Subwoofer drahtlos mit einer kompatiblen Audioquelle verbinden möchten.Aktivieren Sie den Kopplungsmodus, wie in der Bedienungsanleitung der jeweiligen Audioquelle beschrieben. Mit einem spitzen Gegenstand (z.B. Büroklammer) ver-setzen Sie durch kurzes Drücken auf den Taster in der Öffnung

das optionale Module Wireless Audiolink in den Kopplungs-Modus. Sollte die Anmeldung nicht erfolgreich sein, so versuchen Sie es erneut und reduzieren Sie den Abstand des Subwoofers zur Audioquelle. ➠ Der Abstand zwischen Subwoofer und Audioquelle darf 10m im gleichen Raum nicht überschreiten. ➠ Die Drehknöpfe Crossover Frequency

haben in der Betriebsart Wireless keine Funktion. Grenzfrequenz einstellen Mit dem Drehknopf Crossover Frequency

haben Sie die Möglichkeit, die Grenzfrequenz für die Basswiedergabe - je nach dem, welche Lautsprecher Sie angeschlossen haben - zwischen 50 Hz und 350 Hz einzustellen. Für Loewe Audio-Systeme wie auf Seite 7 beschrieben, ist der Drehknopf auf 350 Hz einzustellen, da die Grenzfrequenz hier in der Signalquelle (TV-Gerät) eingestellt wird. Equalizer einstellen Mit dem Drehknopf Equalizer

haben Sie die Möglichkeit eine Absenkung oder Anhebung tiefster Frequenzbereiche (20 Hz - 50 Hz) für die Basswiedergabe einzustellen.

• Wenn der Subwoofer nahe der Ecke des Raumes steht, den Drehknopf Equalizer

mehr Richtung -3 dB stellen.

• Wenn der Subwoofer nahe einer Wand steht, den Drehknopf Equalizer in die Mittelstellung bringen.
• Wenn der Subwoofer frei im Raum steht, den Drehknopf Equalizer

mehr Richtung +3 dB stellen. Bass-Intensität Mit dem Regler Bass Intensity

können Sie die Bass-Grundlautstärke nach Ihren Wünschen einstellen.9 - Deutsch English Français Italiano Español Nederlands Technische Daten Loewe Subwoofer 200 Best. Nr. 50212T/U/W Betriebstemperatur [°C] 5 ... 40 Feuchtigkeit [%] (keine Kondensation) 30 ... 90 Abmessungen [B x H x T in cm] 24 x 24,5 x 26,1 Masse [kg] 5,2 Digitale Endstufen 3 Prinzip 1 Weg Bassreex, aktiv Bestückung 1x Bass 160 mm Belastbarkeit Subwoofer-Kanal 100 (Sinus) / 200 Watt (max. Musik) Belastbarkeit andere Kanäle 2x 50 (Sinus) / 100 Watt (max. Musik) Netzspannung [Volt 50/60 Hz] 220 - 240 Max. Leistungsaufnahme [Watt] 250 Nominale Leistungsaufnahme [Watt] 35 Leistungsaufnahme in Standby [Watt] < 0,5 Leistungsaufnahme Power OFF [Watt] 0 Bassintensität [dB] ±12 Übertragungsbereich Subwoofer (akustisch) 39 Hz – 350 Hz - 3dB Übertragungsbereich andere Kanäle 20 Hz – 20 kHz - 3dB Lautsprecher Impedanz [Ohm] min. 4 Netzschalter Ja Betriebsart-Schalter 2 Integr. Bassmanager Ja Signaldetektor Ja Line In RCA-Buchse 3x: Right, Subw, Left Systemlink Audiolink 26-pol D-Sub Impressum Die Loewe Opta GmbH ist eine Gesellschaft deutschen Rechts mit Hauptsitz in Kronach. Loewe Opta GmbH Industriestraße 11, 96317 Kronach Redaktionsdatum 04.13. 4.Auflage © Loewe Opta GmbH, Kronach Alle Rechte, auch die der Übersetzung, vorbehalten. Änderungen des Designs und der technischen Daten ohne vorherige Ankündigung möglich. Entsorgung Verpackung und Karton Für die Entsorgung der Verpackung haben wir entsprechend den nationalen Ver- ordnungen ein Entgelt an beauftragte Verwerter entrichtet, die die Verpackung vom Fachhändler abholen. Dennoch empfehlen wir, den Originalkarton und das Verpackungsmaterial gut aufzubewahren, damit das Gerät im Bedarfsfall optimal geschützt transportiert werden kann. Das Gerät Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsge- mäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Elektronische Altgeräte müssen deshalb getrennt entsorgt werden. Werfen Sie dieses Gerät zur Entsorgung bitte nicht in den normalen Hausmüll! Sie können Ihr Altgerät kostenlos an ausgewiesene Rücknahmestellen oder ggf. bei Ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen. Wei- tere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung.- 10 Deutsch English Français Italiano Español Nederlands Welcome Thank you for choosing a Loewe product. We are happy to have you as a customer. At Loewe, we combine the highest standards of technology, design and user- friendliness. This is true of all our TVs, DVD/Blu-ray products, audio products and accessories. Neither technology nor design is an end in itself, but both are intended to provide our customers with the best possible audio and visual experience. Our design is not inuenced by short-term, fashionable trends. You have, after all, purchased a high-quality piece of equipment which you do not want to tire of tomorrow or the day after. The Loewe Subwoofer 200 is designed for Loewe TV sets (from base L27xx/SL1xx/ SL2xx) and Loewe speaker systems. The device has a powerful bass amplier and an integral stereo amplier. Loewe TV sets (from chassis L27xx/SL1xx/SL2xx) with an integrated digital multi- channel audio decoder transfer the audio signals to the subwoofer via an audiolink cable or via a digital audiolink cable. The Loewe Subwoofer 200 then switches itself on and off with the Loewe TV set. The audio settings can be selected conveniently using the menus of the Loewe TV set. You can also operate the Loewe Subwoofer 200 at an external audio source (stereo TV, Loewe Multiroom Receiver, PC etc.). However, the advantages of the Loewe system (e.g. controlled switching on/off) are lost if you do this. The operation then originates from your audio source. Scope of delivery Loewe Subwoofer 200, Order no. 50212x00 / 30
