MANUALE UTENTE Subwoofer 200 LOEWE

• Cavo di rete elettrica

• Cable Audiolink / 3m SL / Audiolink 2.1 (solo nella versione 00)

• Converter Digital Audiolink / Audiolink (solo nella versione 30)

• Cavo di rete (solo nella versione 30)

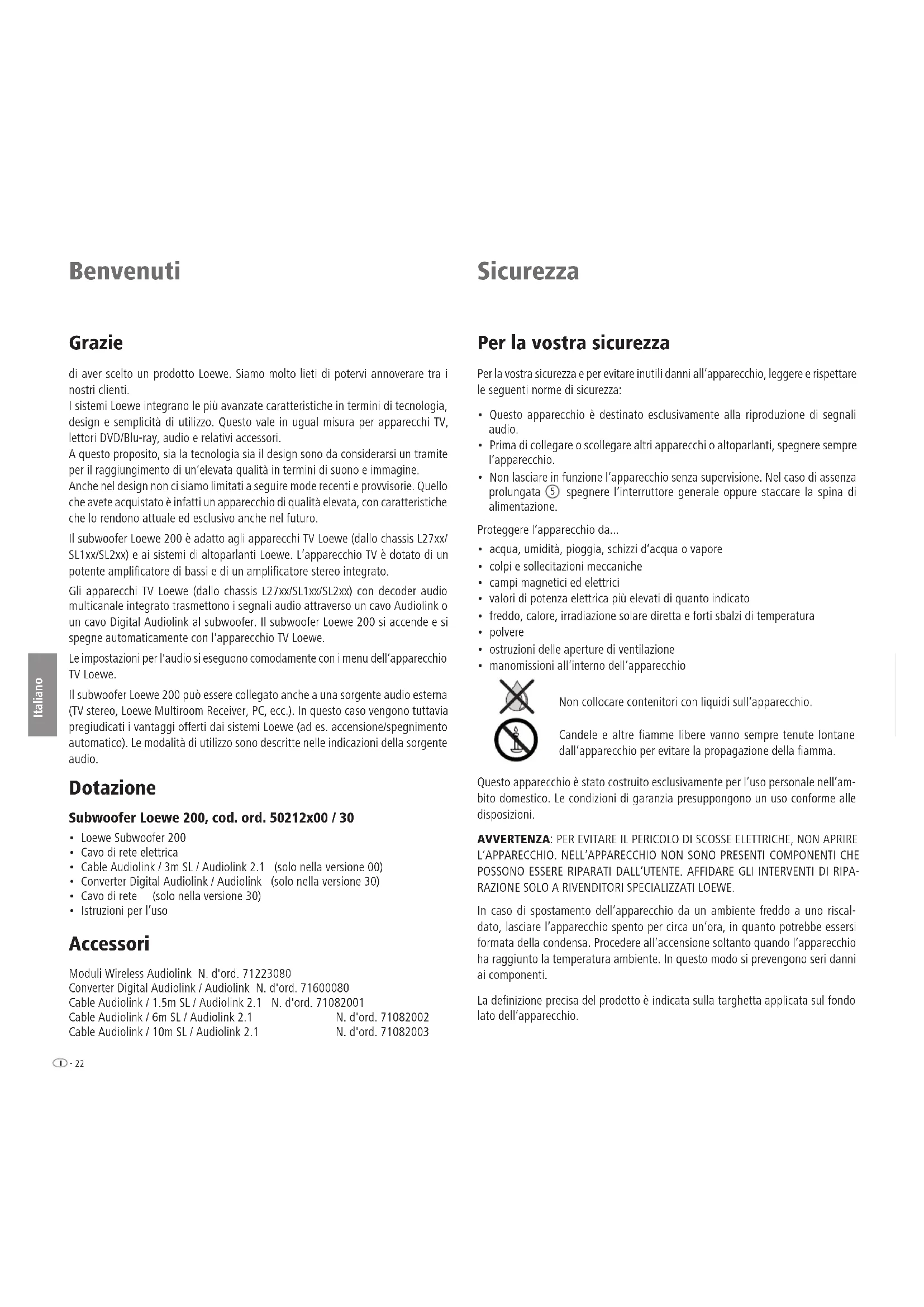

• Istruzioni per l’uso Accessori Moduli Wireless Audiolink N. d'ord. 71223080 Converter Digital Audiolink / Audiolink N. d'ord. 71600080 Cable Audiolink / 1.5m SL / Audiolink 2.1 N. d'ord. 71082001 Cable Audiolink / 6m SL / Audiolink 2.1 N. d'ord. 71082002 Cable Audiolink / 10m SL / Audiolink 2.1 N. d'ord. 71082003 Per la vostra sicurezza Per la vostra sicurezza e per evitare inutili danni all’apparecchio, leggere e rispettare le seguenti norme di sicurezza:

• Questo apparecchio è destinato esclusivamente alla riproduzione di segnali audio.

• Prima di collegare o scollegare altri apparecchi o altoparlanti, spegnere sempre l’apparecchio.

• Non lasciare in funzione l’apparecchio senza supervisione. Nel caso di assenza prolungata

spegnere l’interruttore generale oppure staccare la spina di alimentazione. Proteggere l’apparecchio da...

• acqua, umidità, pioggia, schizzi d’acqua o vapore

• colpi e sollecitazioni meccaniche

• campi magnetici ed elettrici

• valori di potenza elettrica più elevati di quanto indicato

• freddo, calore, irradiazione solare diretta e forti sbalzi di temperatura

• ostruzioni delle aperture di ventilazione

• manomissioni all’interno dell’apparecchio Non collocare contenitori con liquidi sull’apparecchio. Candele e altre amme libere vanno sempre tenute lontane dall’apparecchio per evitare la propagazione della amma. Questo apparecchio è stato costruito esclusivamente per l’uso personale nell’am- bito domestico. Le condizioni di garanzia presuppongono un uso conforme alle disposizioni. AVVERTENZA: PER EVITARE IL PERICOLO DI SCOSSE ELETTRICHE, NON APRIRE L’APPARECCHIO. NELL’APPARECCHIO NON SONO PRESENTI COMPONENTI CHE POSSONO ESSERE RIPARATI DALL’UTENTE. AFFIDARE GLI INTERVENTI DI RIPA- RAZIONE SOLO A RIVENDITORI SPECIALIZZATI LOEWE. In caso di spostamento dell’apparecchio da un ambiente freddo a uno riscal- dato, lasciare l’apparecchio spento per circa un’ora, in quanto potrebbe essersi formata della condensa. Procedere all’accensione soltanto quando l’apparecchio ha raggiunto la temperatura ambiente. In questo modo si prevengono seri danni ai componenti. La denizione precisa del prodotto è indicata sulla targhetta applicata sul fondo lato dell’apparecchio. Sicurezza23 - Deutsch English Français Italiano Español Nederlands Pulizia Pulire l’apparecchio utilizzando unicamente un panno umido, morbido e pulito (senza detergenti aggressivi o abrasivi). Installazione del Subwoofer 200 Principi di base

• Collocare l’apparecchio su un piano stabile e liscio.

• La distanza tra il subwoofer e la sorgente audio non deve superare i 10 m nella stessa stanza.

• Non installare l’apparecchio nelle vicinanze di forti fonti di calore o con espo- sizione diretta al sole.

• In caso di installazione in un armadio o in uno scaffale chiuso: lasciare uno spazio di circa 10 cm intorno all’apparecchio, in modo tale che l’aria possa circolare liberamente e che non si crei un accumulo di calore o di pressione acustica.

• In caso di temporale, staccare il connettore di rete. Eventuali sovratensioni indotte dai fulmini possono danneggiare l’apparecchio, sia attraverso l’antenna, sia attraverso la rete di alimentazione elettrica.

• È consigliabile estrarre la spina dalla presa anche in caso di assenze prolungate.

• Il connettore di rete deve essere facilmente accessibile, in modo tale che sia possibile disconnettere l’apparecchio dalla rete in qualsiasi momento.

• Posare il cavo di rete e quello degli altoparlanti in modo che non possa essere danneggiato. Il cavo di rete non deve essere piegato né posato su spigoli acuti, non deve essere calpestato o esposto a sostanze chimiche; questo vale, del resto, anche per l’intero impianto. Un cavo di rete con isolamento danneggiato può provocare scosse elettriche e rappresentare un pericolo d’incendio. Pertanto, prima che l’apparecchio venga rimesso in funzione, è necessario che il cavo danneggiato sia sostituito.

• Per estrarre il connettore, non tirare dal cavo, bensì dalla scatola della spina. I cavi del connettore di rete potrebbero danneggiarsi e provocare un cortocircuito nel corso del successivo inserimento.

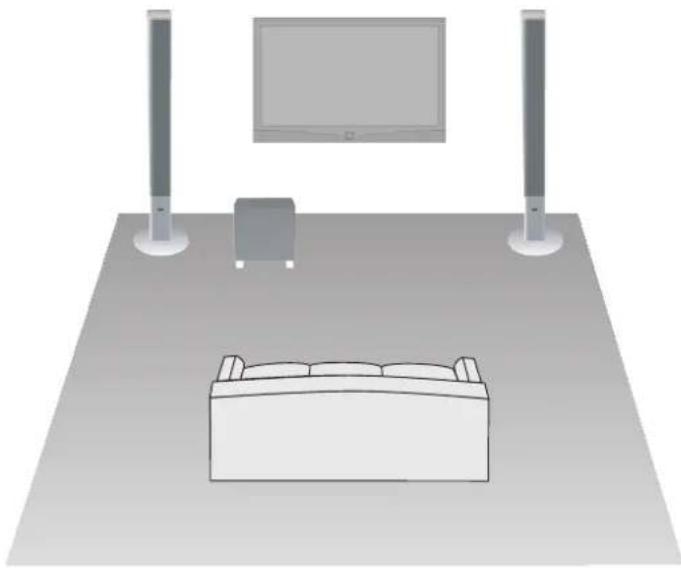

• Gli altoparlanti generano campi magnetici dispersi che agiscono intorno al corpo. Si raccomanda di mantenere ad una distanza di > 0,5 m gli strumenti sensibili ai campi magnetici, ad es. gli apparecchi TV CRT, i supporti dati magnetici e strumenti simili. Subwoofer 200 Il subwoofer può essere collocato in qualsiasi punto sul pavimento. Consigliamo di scegliere la zona anteriore della stanza in modo da non ostruire la diffusione dei bassi lateralmente e verso il basso. Attenzione: Non ostacolare in nessun caso la presa d’aria sul retro del subwoofer. Mantenere la distanza minima (> 10 cm) dal pavimento e dalla parete. Cura / Installazione Proposta di soluzione di installazione 2.1- 24 Deutsch English Français Italiano Español Nederlands Collegamento ➠ L’apparecchio TV deve essere corredato di un connettore Digital Audiolink. Il subwoofer si può collegare a una sorgente audio compatibile tramite un cavo di rete (Cat. 5e o superiore) e il Converter Digital Audiolink / Audiolink (compreso nella fornitura del Loewe Subwoofer 200, cod. ord. 50212T/U/W30) oppure senza cavi tramite il Modulo Wireless Audiolink integrabile su richiesta. Se si intende collegare il subwoofer attraverso il cavo di rete, installare il Con- verter Digital Audiolink / Audiolink sul connettore da 25 poli Audiolink

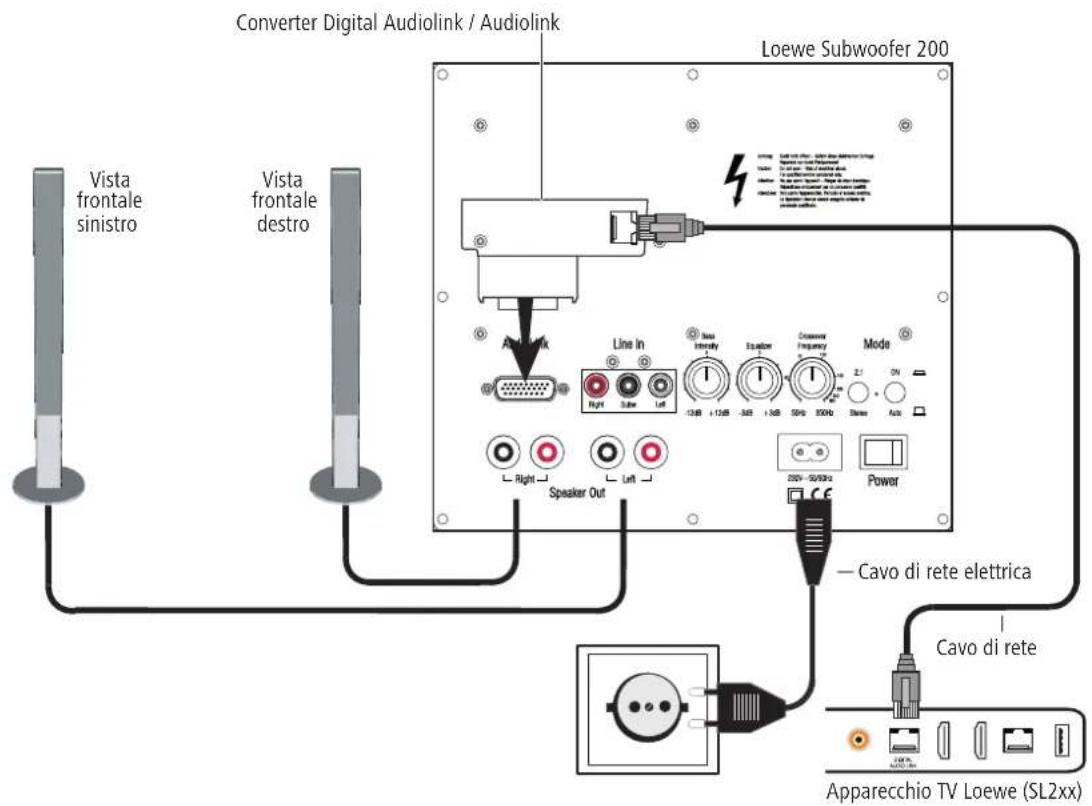

del subwoofer. Con il cavo di rete collegare il connettore Digital Audiolink dell'apparecchio TV al connettore del Converter Digital Audiolink / Audiolink. Cablaggio dell’apparecchio TV (chassis SL2xx) – Subwoofer 200 – Altoparlante Collegare il cavo dell’altoparlante all’altoparlante seguendo le rispettive istruzioni di installazione. Uno delle due anime del cavo dell’altoparlante generalmente è marcato in nero. Collegare l’anima segnata con il nero del cavo dell’altoparlante rispettivamente al morsetto a vite nero Speaker Out

del Subwoofer 200 (per lo schema di collegamento vedere la gura a destra) e il morsetto nero dell’altoparlante. Serrare la vite di arresto del morsetto del subwoofer con 5 giri in senso antiorario. Inserire l’estremità del lo nel morsetto a vite dal basso e serrare il morsetto a vite in senso orario. Le anime non segnate vanno collegate con i morsetti rossi. Con il cavo di rete elettrica fornito, collegare la spina da 220-240 V

del subwoofer a una presa da 220-240 V 50/60 Hz. Apparecchio TV Loewe (SL2xx) Loewe Subwoofer 200 Cavo di rete elettrica Converter Digital Audiolink / Audiolink Cavo di rete Vista frontale sinistro Vista frontale destro25 - Deutsch English Français Italiano Español Nederlands Collegare il cavo dell’altoparlante all’altoparlante seguendo le rispettive istruzioni di installazione. Uno delle due anime del cavo dell’altoparlante generalmente è marcato in nero. Collegare l’anima segnata con il nero del cavo dell’altoparlante rispettivamente al morsetto a vite nero Speaker Out

del Subwoofer 200 (per lo schema di collegamento vedere la gura a destra) e il morsetto nero dell’altoparlante. Serrare la vite di arresto del morsetto del subwoofer con 5 giri in senso antiorario. Inserire l’estremità del lo nel morsetto a vite dal basso e serrare il morsetto a vite in senso orario. Le anime non segnate vanno collegate con i morsetti rossi. Con il cavo di rete elettrica fornito, collegare la spina da 220-240 V

del subwoofer a una presa da 220-240 V 50/60 Hz. ➠ L’apparecchio TV deve essere corredato di un decoder audio digitale multi- canale. Se detto modulo non fosse stato predisposto dal produttore, rivol- gersi al proprio rivenditore di fiducia e richiedere un kit di espansione Loewe adeguato. Il subwoofer senza cavi si può collegare a una sorgente audio compatibile tramite un cavo Audiolink oppure tramite il Modulo integrabile Wirless Audiolink integra- bile su richiesta (ad es. Loewe MediaVision 3D). Se si intende collegare il subwoofer con il cavo Audiolink, installarlo con il connettore da 26 poli nell'apparecchio TV Loewe e al subwoofer (presa Audiolink

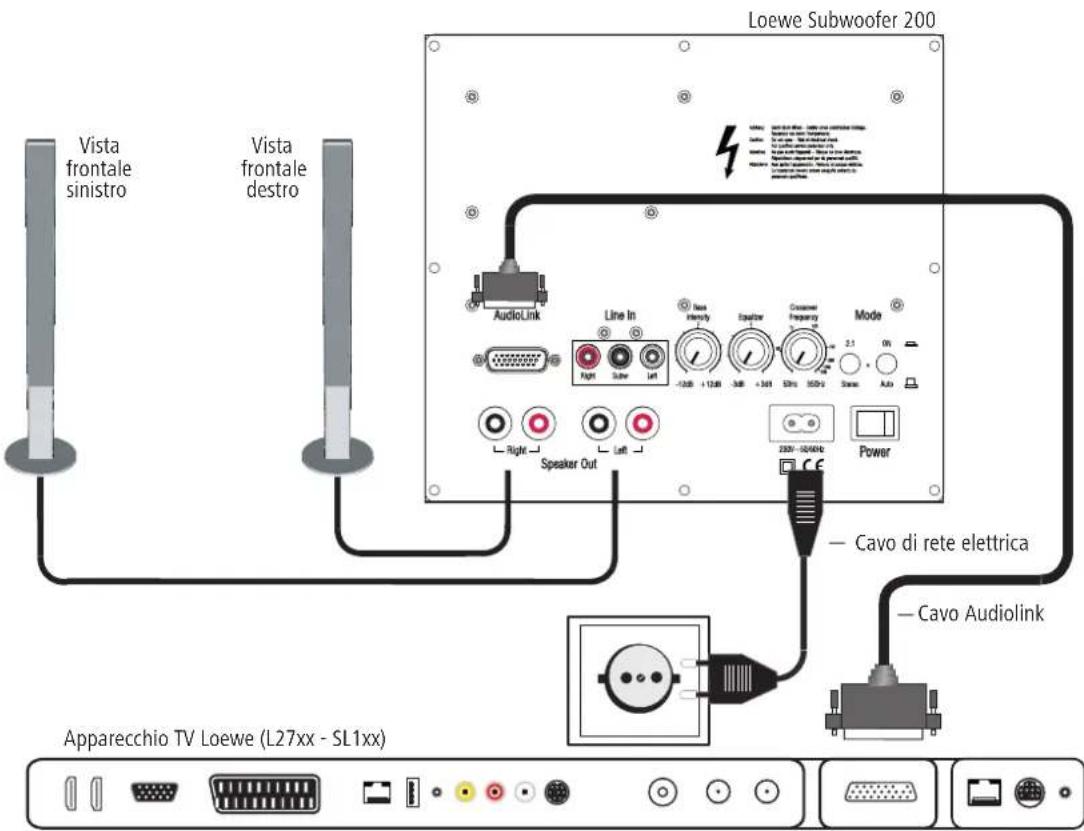

Cablaggio dell’apparecchio TV (chassis L27xx/SL1xx) – Subwoofer 200 – Altoparlante Cavo Audiolink Collegamento Apparecchio TV Loewe (L27xx - SL1xx) Loewe Subwoofer 200 Cavo di rete elettrica Vista frontale sinistro Vista frontale destro- 26 Deutsch English Français Italiano Español Nederlands Messa in funzione e impostazione Prima di procedere con la messa in funzione e con le impostazioni, assicurarsi che tutti i cavi siano collegati correttamente. Accensione/spegnimento del subwoofer Agendo sull’interruttore di rete Power

il subwoofer si accende quando è in posizione ON e si spegne quando è in posizione OFF. ➠ Se si desidera passare dalla modalità wireless a quella cablata tramite Audiolink, spegnere l’apparecchio per almeno 30 secondi e riaccenderlo. Funzionamento con gli apparecchi TV Loewe Se il subwoofer è collegato come descritto a pagina 25 tramite il collegamento Audiolink, l’interruttore Mode - ON/AUTO

è in posizione AUTO e l’inter-ruttore Mode - 2.1/Stereo

è in posizione 2.1, non è più necessario accenderlo o spegnerlo separatamente. Dopo averlo acceso la prima volta, il subwoofer viene sempre acceso e spento automaticamente insieme all’apparecchio TV Loewe. ➠ Registrare il subwoofer come descritto nelle istruzioni per l’uso del proprio apparecchio TV Loewe alla voce “Funzionamento degli apparecchi supple-mentari”/ “Dispositivi esterni”. Funzionamento automatico con altre sorgenti audio Se non esiste alcun collegamento Audiolink, l’interruttore Mode - ON/AUTO

è in posizione AUTO e i segnali audio sono trasmessi dalla presa Cinch Line IN - Right/Subw/Left

il subwoofer Loewe si accende e si spegne automati-camente. Trascorsi 10 minuti senza segnale audio su queste spine, il subwoofer si spegne automaticamente. ➠ Il subwoofer si può accendere automaticamente in presenza di segnali di guasto sui cavi audio. Quindi attivare l’interruttore di rete

➠ Nel caso di passaggi più lunghi e particolarmente bassi, il subwoofer si può spegnere automaticamente. In tal caso, aumentare il volume. Funzionamento automatico con altre sorgenti audio Se si desidera utilizzare il subwoofer in modalità di funzionamento continuo, por-tare l’interruttore Mode - ON/AUTO

in posizione ON. Accendere o spegnere il subwoofer con l’interruttore generale Power

Modalità Stereo Portare l’interruttore Mode - 2.1/Stereo

in posizione Stereo, se i segnali audio vengono alimentati soltanto alle prese Cinch Line IN - Right/Left.

La funzione di gestione bassi integrata nel subwoofer trasmette quindi automaticamente le porzioni di bassi contenute nei segnali stereo al canale del subwoofer. Modalità 2.1 Portare l’interruttore Mode - 2.1/Stereo

in posizione 2.1, se i segnali audio vengono alimentati alle prese Cinch Line IN - Right/Subw/Left.

Wireless Se si desidera collegare il subwoofer in modalità wireless a una sorgente audio compatibile, portare l’interruttore Mode - ON/AUTO

in posizione ON. Atti-vare la modalità di accoppiamento come descritto nel manuale d'istruzioni della sorgente audio impie. Con un oggetto appuntito (es. una graffetta da ufcio) con una leggera pressione sul tasto previsto nel foro spostare

il modulo opzionale Wireless Audiolink nella modalità di accoppiamento. Se la nota on dovesse apparire, riprovare riducendo la distanza del subwoofer dalla sorgente audio. ➠ La distanza tra il subwoofer e la sorgente audio non deve superare i 10 m nella stessa stanza. ➠ I pomelli Crossover Frequency

nella modalità Wireless non hanno alcuna funzione. Impostazione della frequenza critica La manopola Crossover Frequency

consente di impostare la frequenza critica per la riproduzione dei bassi a seconda dell’altoparlante che si è collegato tra 50 Hz e 350 Hz. Per gli impianti audio Loewe la manopola deve essere impostata come descritto a pagina 25 su 350 Hz, dal momento che la frequenza critica viene impostata nelle sorgenti audio (apparecchio TV). Regolazione dell’equalizzatore La manopola Equalizer

consente di impostare un abbassamento o un innal-zamento della gamma di frequenze più basse (20 Hz - 50 Hz) per la riproduzione dei bassi.• Se il subwoofer si trova in prossimità di un angolo del locale, ruotare la manopola Equalizer

• Se il subwoofer si trova in prossimità di una parete, portare la manopola Equa- lizer piuttosto in posizione centrale.• Se il subwoofer si trova in posizione libera nel locale, ruotare la manopola Equalizer

più verso +3 dB. Intensità bassi Con il regolatore Bass Intensity

è possibile impostare a piacere il volume di base dei bassi.27 - Deutsch English Français Italiano Español Nederlands Dati tecnici Loewe Subwoofer 200 Cod. ord. 50212T/U/W Temperatura di esercizio [°C] 5 ... 40 Umidità [%] (senza condensazione) 30... 90 Dimensioni [larg. x alt. x prof. in cm] 24 x 24,5 x 26,1 Massa [kg] 5,2 Stadi di uscita digitali 3 Principio Bass reex a 1 via, attivo Dotazione 1x Bass 160 mm Portata canale subwoofer 100 Watt (sinusoidale) / 200 Watt (max. musica) Portata di altri canali 2x 50 Watt (sinusoidale) / 100 Watt (max. musica) Tensione di rete [Volt 50/60 Hz] 220 - 240 Potenza massima assorbita [Watt] 250 Potenza nominale assorbita [Watt] 35 Potenza assorbita in standby [Watt] < 0,5 Potenza massima assorbita OFF [Watt] 0 Intensità dei bassi [dB] ±12 Banda di trasmissione subwoofer (acustica) 39 Hz – 350 Hz - 3dB Banda di trasmissione di altri canali 20 Hz – 20 kHz - 3dB Impedenza altoparlanti [Ohm] min. 4 Interruttore di rete Sì Selettore modalità 2 Funzione di gestione bassi integrata Sì Sensore di segnale Sì Line In presa RCA 3x: Right, Subw, Left Link sistema Audiolink 26 poli D-Sub Dichiarazione del costruttore Questo apparecchio è fabbricato nella UE nel rispetto delle disposizioni del D.M. 26 marzo 1992 ed è in particolare conforme alle prescrizioni dell‘art. 1 dello stesso D.M. Questo apparecchio è conforme all‘art. 2 comma 1 D.M. 28.08.95 N. 548. Fabbricatore: Distributore: Made in Germany Loewe Opta GmbH Industriestr. 11 D-96317 Kronach Loewe Italiana SRL Via Monte Baldo, 14/P – 14/N 37069 Dossobuono di Villafranca di Verona Informazioni sulla società Loewe Opta GmbH è una società per azioni di diritto tedesco con sede a Kronach. Loewe Opta GmbH Industriestraße 11, 96317 Kronach Data redazione 04.13. 4.edizione © Loewe Opta GmbH, Kronach Tutti i diritti, anche di traduzione, riservati I dati tecnici e il design possono essere soggetti a modifiche tecniche senza preavviso. Smaltimento Imballaggio e scatola Per lo smaltimento dell’imballaggio abbiamo devoluto un sussidio all’azienda che ritira l’imballaggio dal rivenditore, in conformità alle disposizioni nazionali. Tuttavia, consigliamo di conservare la scatola originale e il materiale d’imballaggio in modo che l’apparecchio possa essere trasportato con una protezione ottimale in caso di necessità. L’apparecchio INFORMAZIONE AGLI UTENTI: ai sensi dell’art. 13 del Decreto Legislativo 25 luglio 2005, n. 151 “Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell‘uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti” il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.- 28 Deutsch English Français Italiano Español Nederlands Bienvenido Muchas gracias por haberse decidido por un producto de Loewe. Nos complace mucho contarle entre nuestros clientes. Loewe es un nombre asociado a una exigente calidad en la técnica, el diseño y la facilidad de manejo. Esto se cumple en igual medida en nuestros televisores, DVD/Blu-ray, equipos de audio y accesorios. Ni la técnica ni el diseño deben ser una meta en sí mismos, sino que les deben proporcionar a nuestros clientes el mayor placer para la vista y el oído. Tampoco en el plano del diseño nos hemos dejado inuir por tendencias de moda pasajeras pues, a n de cuentas, usted ha adquirido un aparato de alta calidad, del que podrá disfrutar durante mucho tiempo sin cansarse de él. El Loewe Subwoofer 200 ha sido adaptado a los televisores Loewe (a partir del bastidor L27xx/SL1xx/SL2xx) y a los sistemas de altavoces Loewe. El equipo dis- pone de un potente amplicador de bajos y de un amplicador stereo integrado. Los televisores Loewe TV (a partir del chasis L27xx/SL1xx/SL2xx) con descodicador de audio digital multicanal integrado transmiten al Subwoofer las señales de audio a través de un cable Audiolink o un cable Digital Audiolink. El Loewe Subwoofer 200 se conecta y desconecta automáticamente con el televisor de Loewe. Realice los ajustes de audio cómodamente desde los menús del televisor de Loewe. Puede manejar el Loewe Subwoofer 200 también con una fuente de audio externa (televisor stereo, Loewe Multiroom Receiver, PC, etc.). Sin embargo, de esta forma se pierden las ventajas del sistema Loewe (por ejemplo, conexión y desconexión controladas). El manejo se realizará desde su fuente de audio. Volumen de suministro Loewe Subwoofer 200, Referencia 50212x00 / 30
