Tipo de producto	Subwoofer activo para sistema de audio
Marca	Loewe
Modelo	Subwoofer 200
Dimensiones (An x Al x Pr)	24 x 24,5 x 26,1 cm
Peso	5,2 kg
Alimentación eléctrica	220-240 V, 50/60 Hz
Potencia consumida máx.	250 W
Potencia consumida en espera	< 0,5 W
Impedancia de los altavoces	Mín. 4 ohmios
Rango de transmisión del subwoofer	39 Hz – 350 Hz (-3 dB)
Rango de transmisión otros canales	20 Hz – 20 kHz (-3 dB)
Altavoz integrado	1x 160 mm, bassreflex
Potencia de salida del subwoofer	100 W (sinusoidal) / 200 W (música máx.)
Potencia de salida otros canales	2x 50 W (sinusoidal) / 100 W (música máx.)
Entradas de audio	Line In RCA (Right, Subw, Left)
Enlace del sistema	Audiolink 26 polos D-Sub
Funciones	Modo auto, estéreo, 2.1, inalámbrico (wireless)
Ajustes	Frecuencia de corte (50-350 Hz), ecualizador, intensidad de graves (±12 dB)
Mantenimiento y limpieza	Usar un paño suave y húmedo sin productos corrosivos
Seguridad	Apagado automático, protección contra sobretensiones, no abrir el aparato
Contenido del paquete	Subwoofer, cable de alimentación, cable Audiolink (variante 00), convertidor Digital Audiolink/Audiolink (variante 30), cable de red (variante 30), manual de instrucciones

Preguntas frecuentes - Subwoofer 200 LOEWE

¿Cómo conectar el Subwoofer 200 a un televisor Loewe?

Utilice el cable Audiolink (variante 00) o un cable de red con convertidor Digital Audiolink (variante 30). Conecte el cable al televisor en la toma Digital Audiolink y al subwoofer en la toma Audiolink. Siga el esquema del manual.

¿Puedo usar el subwoofer de forma inalámbrica?

Sí, con el módulo opcional Wireless Audiolink. Coloque el interruptor ON/AUTO en posición ON y active el modo de emparejamiento en la fuente de audio. Presione brevemente el botón del módulo con un objeto puntiagudo para iniciar el emparejamiento.

¿Cómo ajustar la frecuencia de corte?

Gire la perilla Crossover Frequency entre 50 Hz y 350 Hz. Para uso con altavoces Loewe, ajústela a 350 Hz ya que la frecuencia es gestionada por el televisor.

¿Qué hacer si el subwoofer no se enciende automáticamente?

Verifique que el interruptor Mode ON/AUTO esté en AUTO. Asegúrese de que el cable Audiolink esté bien conectado. Si usa la entrada Line In, el subwoofer se enciende con señal de audio, pero puede apagarse después de 10 minutos sin señal.

¿Cómo limpiar el subwoofer?

Use un paño suave, limpio y ligeramente húmedo sin producto corrosivo. No use nunca disolventes ni productos abrasivos.

¿Cuál es el consumo en espera?

El consumo en espera es inferior a 0,5 vatios. En posición Power OFF, el consumo es de 0 vatios.

¿Puedo conectar altavoces de 4 ohmios?

Sí, la impedancia mínima de los altavoces es de 4 ohmios. Asegúrese de respetar las polaridades (negro con negro, rojo con rojo) al conectar.

¿Dónde colocar el subwoofer en la habitación?

Colóquelo en el suelo, idealmente a al menos 10 cm de la pared para la circulación de aire. Evite las esquinas cercanas a las paredes; use el ecualizador para compensar los efectos de ubicación (-3 dB cerca de una esquina, +3 dB en el centro de la habitación).

¿Qué hacer en caso de ausencia prolongada?

Desenchufe el cable de alimentación o coloque el interruptor de red en posición OFF. Esto protege el aparato contra sobretensiones y ahorra energía.

¿Cómo eliminar el aparato al final de su vida útil?

No lo deseche en la basura doméstica. Deposítelo en un punto de recogida para aparatos electrónicos usados o en su distribuidor. Siga la directiva europea 2002/96/CE.

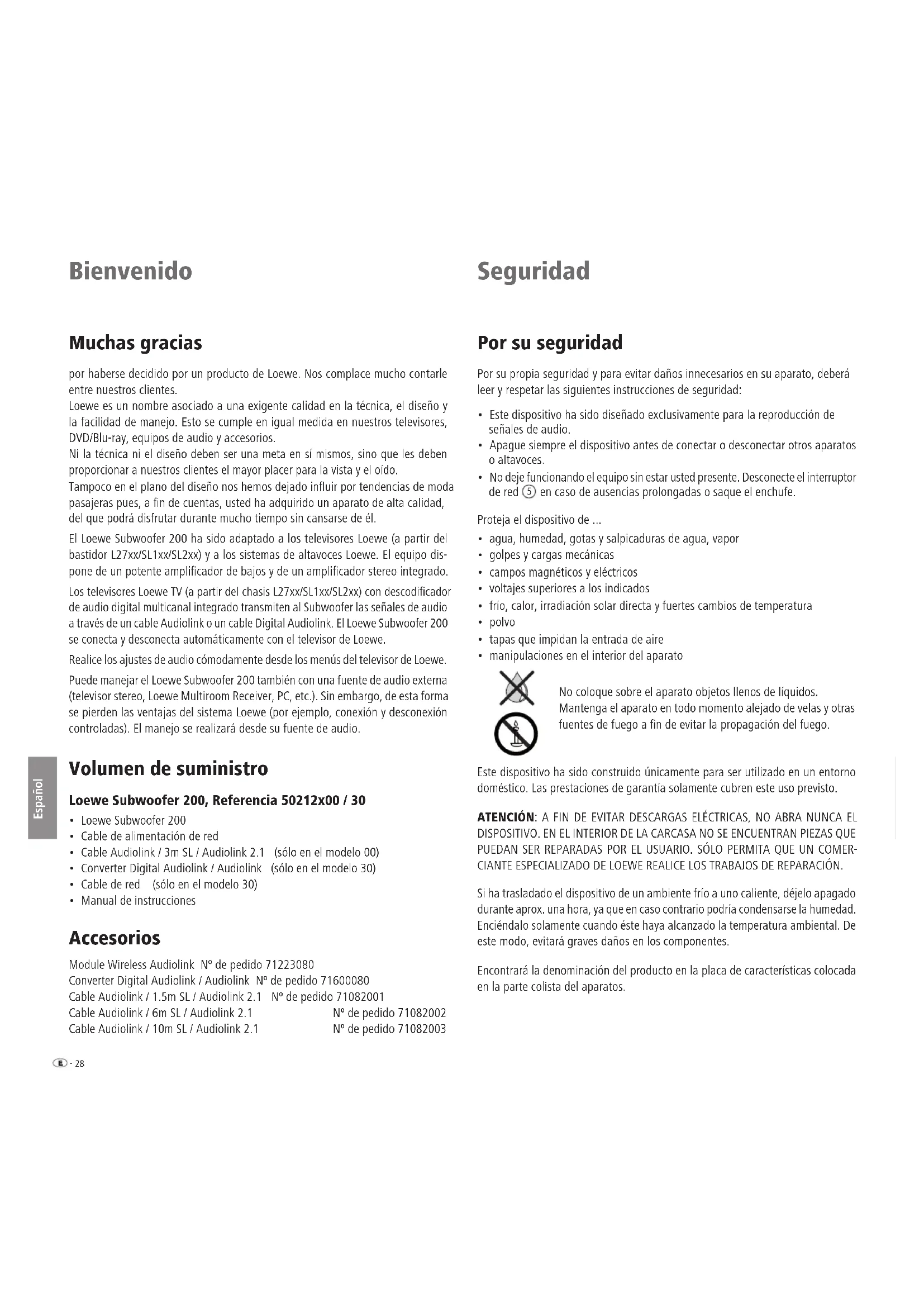

MANUAL DE USUARIO Subwoofer 200 LOEWE

por haberse decidido por un producto de Loewe. Nos complace mucho contarle entre nuestros clientes.

Loewe es un nombre asociado a una exigente calidad en la técnica, el diseño y la facilidad de manejo. Esto se cumple en igual medida en nuestros televisores, DVD/Blu-ray, equipos de audio y accesorios.

Ni la técnica ni el diseño deben ser una meta en sí mismos, sino que les deben proporcionar a nuestros clientes el mayor placer para la vista y el oído.

Tampoco en el plano del diseño nos hemos dejado influir por tendencias de moda pasajeras pues, a fin de cuentas, usted ha adquirido un aparato de alta calidad, del que podrá disfrutar durante mucho tiempo sin cansarse de él.

El Loewe Subwoofer 200 ha sido adaptado a los televisores Loewe (a partir del bastidor L27xx/SL1xx/SL2xx) y a los sistemas de altavoces Loewe. El equipo dispone de un potente amplificador de bajos y de un amplificador stereo integrado.

Los televisores Loewe TV (a partir del chasis L27xx/SL1xx/SL2xx) con descodificador de audio digital multicanal integrado transmiten al Subwoofer las señales de audio a través de un cable Audiolink o un cable Digital Audiolink. El Loewe Subwoofer 200 se conecta y desconecta automáticamente con el televisor de Loewe.

Realice los ajustes de audio cómodamente desde los menús del televisor de Loewe.

Puede manejar el Loewe Subwoofer 200 también con una fuente de audio externa (televisor stereo, Loewe Multiroom Receiver, PC, etc.). Sin embargo, de esta forma se pierden las ventajas del sistema Loewe (por ejemplo, conexión y desconexión controladas). El manejo se realizará desde su fuente de audio.

Volumen de suministro

Loewe Subwoofer 200, Referencia 50212x00 / 30

• Loewe Subwoofer 200
- Cable de alimentación de red
- Cable Audiolink / 3m SL / Audiolink 2.1 (sólo en el modelo 00)
- Converter Digital Audiolink / Audiolink (sólo en el modelo 30)
• Cable de red (sólo en el modelo 30)
- Manual de instrucciones

Accesorios

Module Wireless Audiolink N° de pedido 71223080

Converter Digital Audiolink / Audiolink N° de pedido 71600080

Cable Audiolink / 1.5m SL / Audiolink 2.1 N° de pedido 71082001

Cable Audiolink / 6m SL / Audiolink 2.1 N° de pedido 71082002

Cable Audiolink / 10m SL / Audiolink 2.1 N° de pedido 71082003

Seguridad

Por su seguridad

Por su propia seguridad y para evitar daños innecesarios en su aparato, deberá leer y respetar las siguientes instrucciones de seguridad:

• Este dispositivo ha sido diseñado exclusivamente para la reproducción de señales de audio.
• Apague siempre el dispositivo antes de conectar o desconectar otros aparatos o altavoces.
• No deje funcionando el equipo sin estar usted presente. Desconecte el interruptor de red ⑤ en caso de ausencias prolongadas o saque el enchufe.

Proteja el dispositivo de ...

• agua, humedad, gotas y salpicaduras de agua, vapor
  • golpes y cargas mecánicas
• campos magnéticos y eléctricos
  • voltajes superiores a los indicados
• frío, calor, irradiación solar directa y fuertes cambios de temperatura
• polvo
• tapas que impidan la entrada de aire
• manipulaciones en el interior del aparato

No coloque sobre el aparato objetos llenos de líquidos. Mantenga el aparato en todo momento alejado de velas y otras fuentes de fuego a fin de evitar la propagación del fuego.

Este dispositivo ha sido construido únicamente para ser utilizado en un entorno doméstico. Las prestaciones de garantía solamente cubren este uso previsto.

ATENCIÓN: A FIN DE EVITAR DESCARGAS ELÉCTRICAS, NO ABRA NUNCA EL DISPOSITIVO. EN EL INTERIOR DE LA CARCASA NO SE ENCUENTRAN PIEZAS QUE PUEDAN SER REPARADAS POR EL USUARIO. SÓLO PERMITA QUE UN COMERCIANTE ESPECIALIZADO DE LOEWE REALICE LOS TRABAJOS DE REPARACIÓN.

Si ha trasladado el dispositivo de un ambiente frío a uno caliente, déjelo apagado durante aprox. una hora, ya que en caso contrario podría condensarse la humedad. Enciéndalo solamente cuando éste haya alcanzado la temperatura ambiental. De este modo, evitará graves daños en los componentes.

Encontrará la denominación del producto en la placa de características colocada en la parte colista del aparatos.

Cuidado / Colocación

Limpieza

Limpie el dispositivo utilizando sólo un paño húmedo, suave y limpio (sin productos de limpieza agresivos).

Colocación del Subwoofer 200

Puntos básicos

• Coloque el dispositivo sobre una base uniforme y estable.
• La distancia entre el subwoofer y la fuente de audio no puede superar los 10 m en el mismo área.
• No coloque el dispositivo en las proximidades de fuentes de calor potentes ni en lugares expuestos a la radiación solar directa.
• Si lo instala en un armario o en una estantería cerrada, deje un espacio libre de aprox. 10 cm alrededor del dispositivo para que el aire pueda circular libremente y no se produzca ninguna acumulación de calor y presión acústica.
• En caso de tormenta, desenchufe el cable de red. Las sobretensiones causadas por rayos pueden ocasionar daños en el aparato tanto a través del sistema de antena como a través de la red eléctrica.
• Si va a ausentarse una larga temporada, es aconsejable desenchufar el cable de red.
• Se debe tener fácil acceso al enchufe de red para poder desconectar el aparato de la red en cualquier momento.
• Coloque los cables de altavoz y de audio de manera que no puedan sufrir daños. El cable de redno se debe doblar ni colocar sobre bordes afilados, tampoco se debe pisar ni exponer a productos químicos; este último punto también se debe aplicar a todo el equipo. Si el cable tiene el aislamiento dañado puede provocar fallos en la corriente y existe el peligro de incendios, por lo que deberá cambiarse antes de poner el dispositivo en funcionamiento.
• Cuando retire el enchufe de red, no tire del cable, sino de la cubierta del enchufe. En caso contrario, los cables del interior del enchufe podrían sufrir daños y provocar un cortocircuito al volver a ser conectado a la red.
• Los altavoces crean zonas de dispersión magnética que actúan alrededor de la carcasa. Recomendamos una distancia mínima de > 0,5m a los aparatos sensibles a los campos magnéticos, como los aparatos CRT-TV, soportes de datos magnéticos, etc.

Subwoofer 200

El Subwoofer puede colocarse en el lugar que prefiera sobre el suelo.

Le recomendamos colocar el dispositivo en la parte delantera de la habitación correspondiente, pero de tal manera que los bajos puedan emitirse libremente hacia los laterales y hacia abajo.

Atención: en ningún caso deberá evitar la circulación de aire en la parte posterior del Subwoofer. Mantenga una distancia suficiente (> 10 cm) del suelo o de la pared.

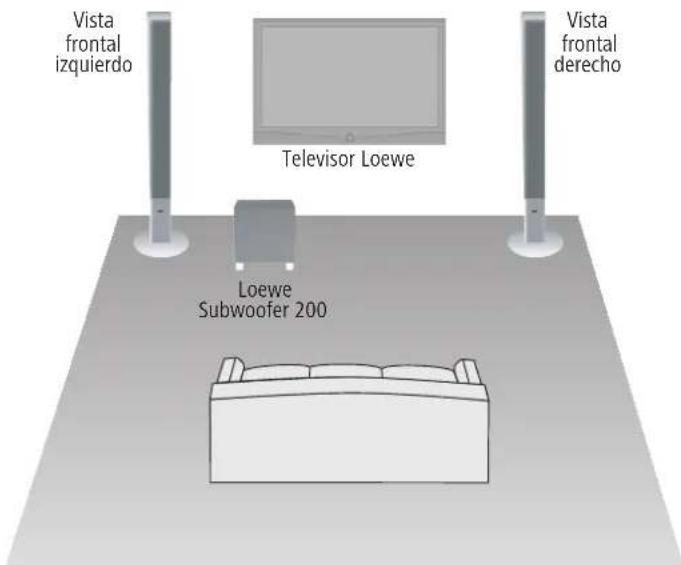

Sugerencia de solución de colocación 2.1

Vista frontal izquierdo Television Loewe Vista frontal derecho Loewe Subwoofer 200

Conexión

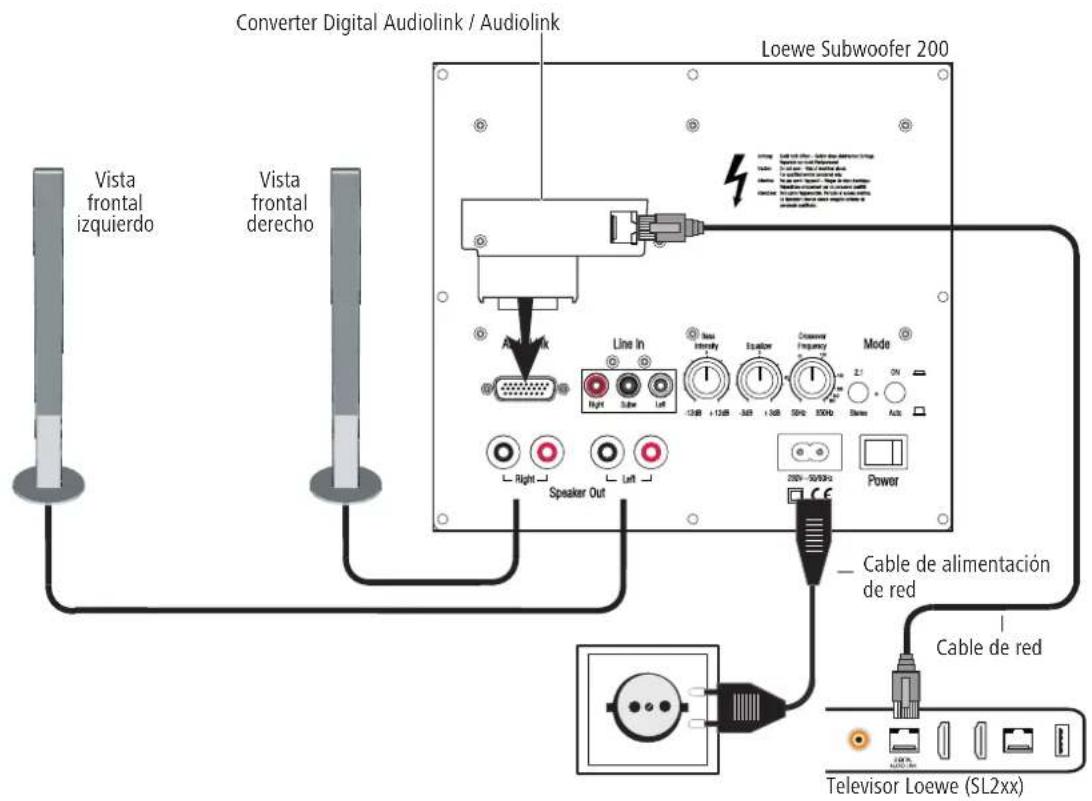

Cableado del televisor Loewe (Chassis SL2xx) – Subwoofer 200 – Altavoz

El televisor debe estar equipado con un conector Digital Audiolink.

Puede conectar el Subwoofer a través de un cable de red (Cat. 5e o superior) y del Converter Digital Audiolink / Audiolink (incluido en el volumen de suministro del Loewe Subwoofer 200, n.º de ped. 50212T/U/W30) o a través del Module Wireless AudioLink opcional con una fuente de audio inalámbrica compatible.

Si conecta el Subwoofer a través del cable de red, monte el Converter Digital Audiolink / Audiolink en el conector de 25 polos Audiolink ② del Subwoofer. Conecte el conector Digital Audiolink del televisor con el cable de red (CAT5E) a través del conector Converter Digital Audiolink / Audiolink.

Conecte el cable del altavoz al altavoz conforme al manual de instalación correspondiente. Una de las dos arterias del cable está normalmente marcada en negro. Conecte la arteria marcada en negro con la pinza enroscable negra Speaker Out ③ en el Subwoofer 200 (esquema de conexión, ver figura abajo) y la pinza negra al altavoz. Gire la conexión roscada de la pinza correspondiente en el Subwoofer en sentido contrario a las agujas del reloj aprox. 5 giros. Introduzca el extremo del cable en la pinza enroscable desde abajo y gírela en sentido de las agujas del reloj. Las arterias no marcadas se conectan a las pinzas rojas.

Conecte con el cable de red suministrado el conector de 220 - 240 V ④ del Subwoofer con un enchufe de 220-240V 50/60 Hz.

Converter Digital Audiolink / Audiolink Loewe Subwoofer 200 Vista frontal izquierdo Vista frontal derecho Line In Speaker Out Base intensity -13dB +12dB -3dB +1dB 50Hz 3000dB Mode 200/-50/8Hz Power Cable de alimentación de red Cable de red Televisor Loewe (SL2xx)

Conexión

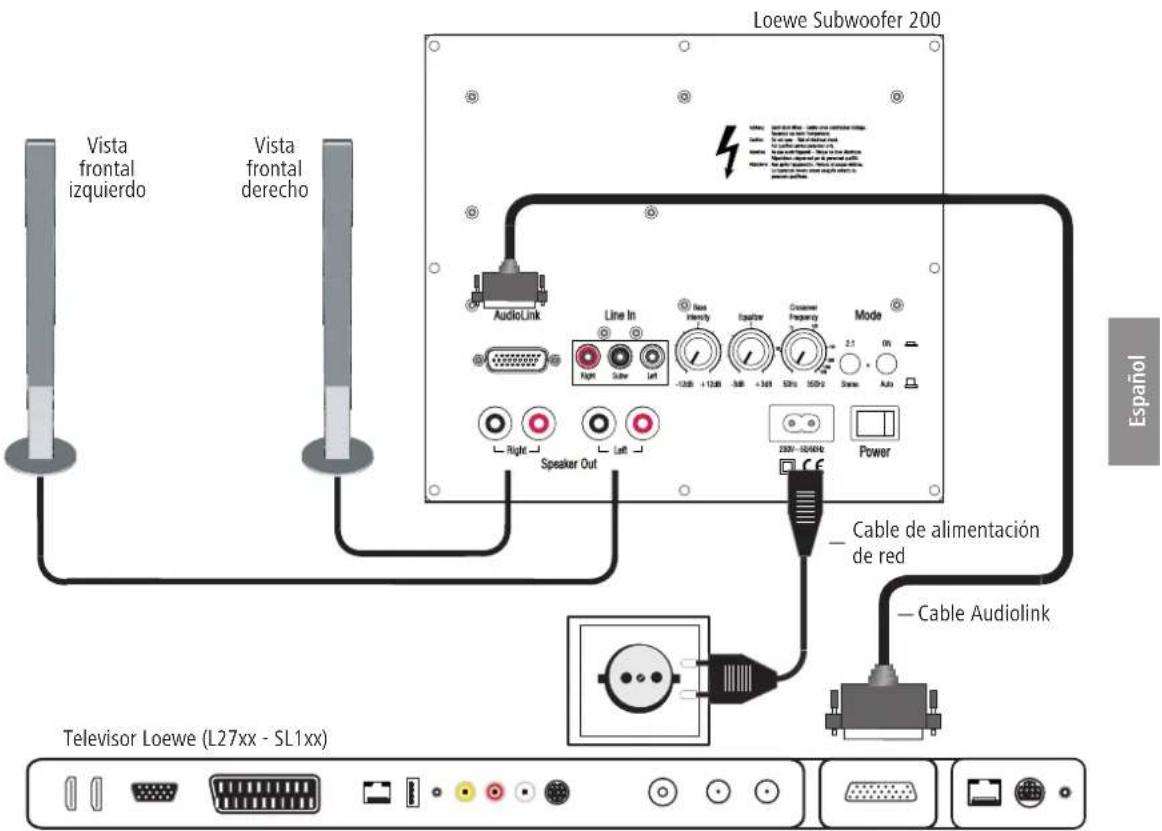

Cableado del televisor Loewe (chassis L27xx/SL1xx) – Subwoofer 200 – Altavoz

El televisor debe estar equipado con un descodificador de audio digital multicanal integrado. En caso de que éste no venga incluido de fábrica, adquiera en su distribuidor un kit de ampliación Loewe adecuado.

Puede conectar de forma alámbrica el subwoofer a través de un cable de Audiolink o de un Module Wireless AudioLink adicional opcional con una fuente de audio compatible (p. ej., Loewe MediaVision 3D). Si conecta el subwoofer a través de un cable Audiolink, móntelo con un enchufe de 26 polos en el televisor Loewe y en el subwoofer (conector Audiolink ②).

Conecte el cable del altavoz al altavoz conforme al manual de instalación correspondiente. Una de las dos arterias del cable está normalmente marcada en negro. Conecte la arteria marcada en negro con la pinza enroscable negra Speaker Out ③ en el Subwoofer 200 (esquema de conexión, ver figura abajo) y la pinza negra al altavoz. Gire la conexión roscada de la pinza correspondiente en el Subwoofer en sentido contrario a las agujas del reloj aprox. 5 giros. Introduzca el extremo del cable en la pinza enroscable desde abajo y gírela en sentido de las agujas del reloj. Las arterias no marcadas se conectan a las pinzas rojas.

Conecte con el cable de red suministrado el conector de 220 - 240 V ④ del Subwoofer con un enchufe de 220-240V 50/60 Hz.

Loewe Subwoofer 200 Vista frontal izquierdo Vista frontal derecho AudioLink Line In Line Intensity Forder Couseter Frequency Mode 2.5 0% Right Suber Left Speaker Out 2500-5000Hz Power Cable de alimentación de red Cable Audiolink Televisor Loewe (L27xx - SL1xx) Español

Puesta en funcionamiento y configuración

Antes de comenzar con la configuración y la puesta en funcionamiento, asegúrese de que el cable esté conectado.

Apagar/encender el Subwoofer

Con el interruptor de red Power ⑤ conecte el Subwoofer en la posición ON y desconéctelo en la posición OFF.

Si desea cambiar entre el modo inalámbrico y el modo por cable mediante Audiolink, apague el equipo durante al menos 30 segundos y vuelva a encenderlo.

Funcionamiento con los televisores Loewe

Si el Subwoofer se conecta como se describe en página 31 a través de la conexión Audiolink, ② el interruptor Mode - ON/AUTO ⑦ se encuentra en la posición AUTO y el interruptor Mode - 2.1/Stereo ⑥ se encuentra en la posición 2.1, ya no tendrá que conectar y desconectar el Subwoofer por separado. Tras conectar el Subwoofer por primera vez, se conectará y desconectará automáticamente con el televisor Loewe.

Registre el Subwoofer como se describe en el manual de instrucciones de su televisor Loewe en "Manejo de equipos adicionales" o "Equipos externos".

Manejo automático con otras fuentes de audio

Si no se dispone de ninguna conexión Audiolink, el conector Mode - ON/AUTO ⑦ se encuentra en la posición AUTO y hay señales de audio en los conectores Cinch Line IN - Right/Subw/Left ① el Subwoofer se conecta automáticamente. Tras 10 minutos sin señal de audio en estos conectores, se desconecta automáticamente.

El Subwoofer se puede conectar automáticamente si hay señales perturbadoras en los cables de audio. Active el interruptor de red ⑤.
El Subwoofer se puede desconectar automáticamente en caso de períodos largos muy silenciosos. Aumente el volumen.

Modo continuo con otras fuentes de audio

Si desea utilizar el Subwoofer en modo continuo, coloque el interruptor Mode - ON/AUTO ⑦ en la posición ON. Conecte o desconecte después el Subwoofer con el interruptor de red Power ⑤.

Modo stereo

Coloque el interruptor Mode - 2.1/Stereo ⑥ en la posición Stereo, si introduce señales de audio sólo en los conectores Cinch Line IN - Right/Left ① El Bassmanager integrado en el Subwoofer transfiere las partes de bajos de las señales stereo automáticamente al canal de Subwoofer.

Modo 2.1

Coloque el interruptor Mode - 2.1/Stereo ⑥ en la posición 2.1, si introduce señales de audio en los conectores Cinch Line IN - Right/Subw/Left ①.

Wireless

Coloque el conmutador Modo - ON/AUTO ⑦ en la posición ON si desea conectar el subwoofer sin cables con una fuente de audio compatible. Active el modo de acoplamiento como se describe en el manual de instrucciones de la fuente de audio correspondiente. Con un objeto puntiagudo (por ejemplo, un clip) ajuste presionando levemente en el pulsador del orificio ⑧ el Module Wireless Audiolink opcional en el modo de acoplamiento. Si la recepción no es correcta, inténtelo de nuevo y reduzca la distancia del subwoofer a la fuente de audio.

La distancia entre el subwoofer y la fuente de audio no puede superar los 10 m en el mismo área.
Los botones giratorios Crossover Frequency ⑨, Equalizer ⑩ y Bass Intensity ⑪ no tienen ninguna función en el modo de funcionamiento Wireless.

Ajuste de la frecuencia límite

Con el botón giratorio Crossover Frequency ⑨ tiene la posibilidad de ajustar la frecuencia límite para la reproducción de bajos entre 50 Hz y 350 Hz, en función del altavoz que tenga conectado.

En el caso de sistemas de audio de Loewe, como se describe en la página 31, el regulador debe ajustarse a 350 Hz, ya que la frecuencia límite se ajusta en las fuentes de audio de Loewe (TV).

Ajustar ecualizador

Con el botón giratorio Equalizer ⑩ tiene la posibilidad de ajustar una disminución o un aumento del rango de frecuencias más profundo (20 Hz - 50 Hz) para la reproducción de bajos.

• Si el subwoofer está cerca de una esquina de la habitación, sitúe el botón giratorio Equalizer ⑩ más próximo a la dirección -3 dB.
• Si está cerca de una pared, sitúe el botón giratorio Equalizer en la posición central.
• Si el subwoofer está situado de forma independiente en la habitación, sitúe el botón giratorio Equalizer ⑩ más próximo a la dirección +3 dB.

Intensidad de graves

Con el regulador Bass Intensity ⑪ puede ajustar el volumen básico de bajos de la forma que desee.

Datos técnicos

Loewe Subwoofer 200

Referencia	50212T/U/W
Temperatura de funcionamiento [°C] 5 ... 40
Humedad [%] (sin condensación) 30 ... 90
Dimensiones [An x Al x P en cm] 24 x 24,5 x 26,1
Masa [kg] 5,2
Etapas finales digitales 3
Principio 1 Bass-reflex de una vía, activo
Piezas 1x Bass 160 mm
Capacidad de carga del canal de subwoofer 100 (Sinus) / 200 vatios (máx. música)
Capacidad de carga de otros canales2x 50 (Sinus) / 100 vatios (máx. música)
Tensión de red [Volt 50/60 Hz]	220 - 240
Consumo de potencia máx. [vatios]	250
Consumo de potencia nominal [vatios]	35
Consumo de potencia en modo de espera (standby) [vatios]	< 0,5
Consumo de potencia Power OFF [vatios]	0
Intensidad de graves [dB]	± 12
Rango de transmisión Subwoofer (acústico)	39 Hz – 350 Hz - 3dB
Rango de transmisión de otros canales	20 Hz – 20 kHz - 3dB
Impedancia de altavoz [ohmios]	mín. 4
Interruptor de red	Sí
Interruptor modo de funcionamiento	2
Bassmanager integrado	Sí
Detector de señales	Sí
Line In	Conector RCA 3x: Right, Subw, Left
Systemlink	Audiolink D-Sub de 26 polos

Pie de imprenta

Loewe Opta GmbH es una sociedad anónima según las leyes alemanas con sede en Kronach.

Loewe Opta GmbH

Industriestraße 11, 96317 Kronach (Alemania)

Fecha de redacción 04/13. 4. edición

© Loewe Opta GmbH, Kronach

Reservados todos los derechos, incluidos los referentes a la traducción.

Pueden llevarse a cabo modificaciones de diseño y características técnicas sin previo aviso.

Eliminación

Embalaje y cartón

Para la eliminación del embalaje, de acuerdo con las legislaciones nacionales, diversas empresas se encargarán de recoger el embalaje en la sede de nuestros distribuidores. Sin embargo, es recomendable conservar la caja de cartón y el material de embalaje originales en buen estado y guardarlo con el fin de transportar el aparato con una protección óptima cuando fuese necesario.

El dispositivo

Atención: la Directiva europea 2002/96/CE regula la retirada, el tratamiento y el aprovechamiento de los aparatos electrónicos usados.

Por ello, los aparatos electrónicos usados deben desecharse por separado. Le rogamos que no deposite este aparato en la basura doméstica corriente. Puede depositar su aparato usado de forma gratuita en los puntos de recogida autorizados o bien entregarlo en su comercio especializado al comprar un nuevo aparato similar. Para más detalles sobre la recogida (también en el caso de países no pertenecientes a la UE), consulte a las autoridades locales.
