Subwoofer 200 - Högtalare LOEWE - Gratis bruksanvisning och manual

Produkttyp	Aktiv subwoofer för ljudsystem
Märke	Loewe
Modell	Subwoofer 200
Mått (B x H x D)	24 x 24,5 x 26,1 cm
Vikt	5,2 kg
Elektrisk matning	220-240 V, 50/60 Hz
Maximal effektförbrukning	250 W
Effektförbrukning i standby	< 0,5 W
Högtalarimpedans	Min. 4 ohm
Subwooferöverföringsområde	39 Hz – 350 Hz (-3 dB)
Överföringsområde för andra kanaler	20 Hz – 20 kHz (-3 dB)
Inbyggd högtalare	1x 160 mm, basreflex
Subwooferns utgångseffekt	100 W (sinus) / 200 W (maximal musik)
Utgångseffekt för andra kanaler	2x 50 W (sinus) / 100 W (maximal musik)
Ljudingångar	Line In RCA (höger, subw, vänster)
Systemanslutning	Audiolink 26-polig D-Sub
Funktioner	Auto-läge, stereo, 2.1, trådlös
Inställningar	Delningsfrekvens (50-350 Hz), equalizer, basnivå (±12 dB)
Underhåll och rengöring	Använd en mjuk, fuktig trasa utan frätande produkter
Säkerhet	Automatisk avstängning, överspänningsskydd, öppna inte apparaten
Leveransinnehåll	Subwoofer, nätkabel, Audiolink-kabel (variant 00), Digital Audiolink/Audiolink-omvandlare (variant 30), nätverkskabel (variant 30), bruksanvisning

Vanliga frågor - Subwoofer 200 LOEWE

Hur ansluter jag Subwoofer 200 till en Loewe-TV?

Använd Audiolink-kabeln (variant 00) eller en nätverkskabel med Digital Audiolink-omvandlare (variant 30). Anslut kabeln till TV:ns Digital Audiolink-uttag och till subwooferns Audiolink-uttag. Följ schemat i bruksanvisningen.

Kan jag använda subwoofern trådlöst?

Ja, med den valfria modulen Wireless Audiolink. Ställ omkopplaren ON/AUTO i läge ON och aktivera parkopplingsläget på ljudkällan. Tryck kort på modulens knapp med ett spetsigt föremål för att starta parkopplingen.

Hur ställer jag in delningsfrekvensen?

Vrid ratten Crossover Frequency mellan 50 Hz och 350 Hz. För användning med Loewe-högtalare, ställ in på 350 Hz eftersom frekvensen hanteras av TV:n.

Vad gör jag om subwoofern inte slås på automatiskt?

Kontrollera att omkopplaren Mode ON/AUTO står på AUTO. Se till att Audiolink-kabeln är ordentligt ansluten. Om du använder Line In-ingången tänds subwoofern vid ljudsignal, men kan stängas av efter 10 minuter utan signal.

Hur rengör jag subwoofern?

Använd en mjuk, ren och lätt fuktad trasa utan frätande medel. Använd aldrig lösningsmedel eller slipande rengöringsmedel.

Vilken är strömförbrukningen i standby?

Strömförbrukningen i standby är mindre än 0,5 watt. I läge Power OFF är förbrukningen 0 watt.

Kan jag ansluta 4 ohms högtalare?

Ja, den lägsta högtalarimpedansen är 4 ohm. Se till att följa polariteten (svart till svart, röd till röd) vid anslutning.

Var ska subwoofern placeras i rummet?

Placera den på golvet, helst minst 10 cm från väggen för luftcirkulation. Undvik hörn nära väggar; använd equalizern för att kompensera placeringseffekter (-3 dB nära ett hörn, +3 dB i mitten av rummet).

Vad gör jag vid längre frånvaro?

Koppla ur nätkontakten eller ställ nätströmbrytaren i läge OFF. Detta skyddar apparaten mot överspänningar och sparar energi.

Hur kasserar jag apparaten när den är uttjänt?

Kasta den inte i hushållsavfallet. Lämna den på en insamlingsplats för uttjänta elektroniska apparater eller hos din återförsäljare. Följ EU-direktiv 2002/96/EG.

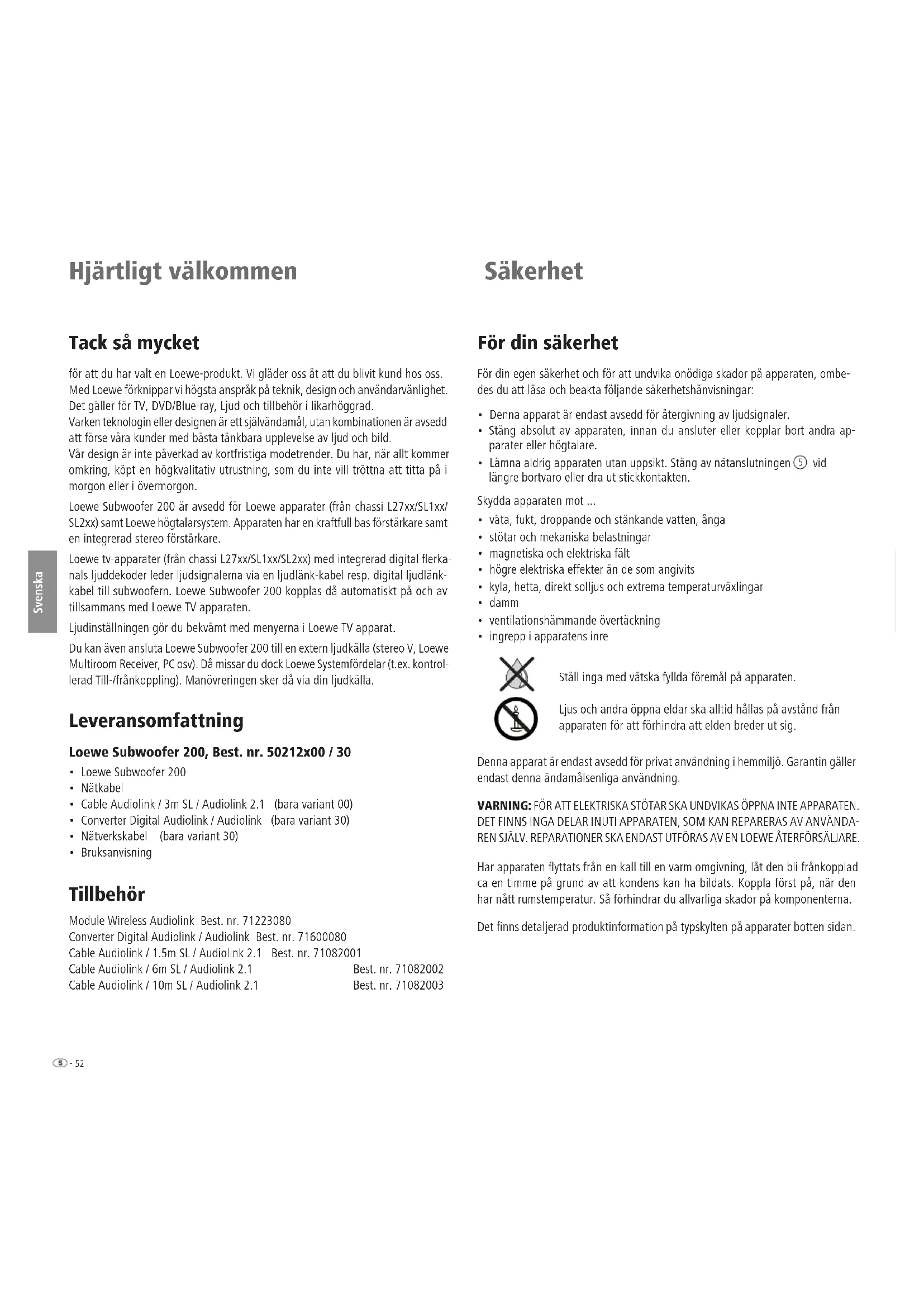

BRUKSANVISNING Subwoofer 200 LOEWE

för att du har valt en Loewe-produkt. Vi gläder oss åt att du blivit kund hos oss. Med Loewe förknippar vi högsta anspråk på teknik, design och användarvänlighet. Det gäller för TV, DVD/Blue-ray, Ljud och tillbehör i likarhöggrad.

Varken teknologin eller designen är ett självändamål, utan kombinationen är avsedd att förse våra kunder med bästa tänkbara upplevelse av ljud och bild.

Vår design är inte påverkad av kortfristiga modetrender. Du har, när allt kommer omkring, köpt en högkvalitativ utrustning, som du inte vill tröttna att titta på i morgon eller i övermorgon.

Loewe Subwoofer 200 är avsedd för Loewe apparater (från chassi L27xx/SL1xx/SL2xx) samt Loewe högtalarsystem. Apparaten har en kraftfull bas förstärkare samt en integrerad stereo förstärkare.

Loewe tv-apparater (från chassi L27xx/SL1xx/SL2xx) med integrerad digital flerkanals ljuddekoder leder ljudsignalerna via en ljudlänk-kabel resp. digital ljudlänk-kabel till subwoofern. Loewe Subwoofer 200 kopplas då automatiskt på och av tillsammans med Loewe TV apparaten.

Ljudinställningen gör du bekvämt med menyerna i Loewe TV apparat.

Du kan även ansluta Loewe Subwoofer 200 till en extern ljudkälla (stereo V, Loewe Multiroom Receiver, PC osv). Då missar du dock Loewe Systemfördelar (t.ex. kontrollerad Till-/fränkoppling). Manövreringen sker då via din ljudkälla.

Leveransomfattning

Loewe Subwoofer 200, Best. nr. 50212x00 / 30

• Loewe Subwoofer 200
- Nätkabel
• Cable Audiolink / 3m SL / Audiolink 2.1 (bara variant 00)
- Converter Digital Audiolink / Audiolink (bara variant 30)
• Nätverkskabel (bara variant 30)
- Bruksanvisning

Tillbehör

Module Wireless Audiolink Best. nr. 71223080

Converter Digital Audiolink / Audiolink Best. nr. 71600080

Cable Audiolink / 1.5m SL / Audiolink 2.1 Best. nr. 71082001

Cable Audiolink / 6m SL / Audiolink 2.1

Cable Audiolink / 10m SL / Audiolink 2.1

Best. nr. 71082002

Best. nr. 71082003

Säkerhet

För din säkerhet

För din egen säkerhet och för att undvika onödiga skador på apparaten, ombedes du att läsa och beakta följande säkerhetshänvisningar:

• Denna apparat är endast avsedd för återgivning av ljudsignaler.
• Stäng absolut av apparaten, innan du ansluter eller kopplar bort andra apparater eller högtalare.
• Lämna aldrig apparaten utan uppsikt. Stäng av nätanslutningen ⑤ vid längre bortvaro eller dra ut stickkontakten.

Skydda apparaten mot ...

• väta, fukt, droppande och stänkande vatten, ånga
  • stötar och mekaniska belastningar
• magnetiska och elektriska fält
• högre elektriska effekter än de som angivits
• kyla, hetta, direkt solljus och extrema temperaturväxlingar
• damm
  • ventilationshämmande övertäckning
• ingrepp i apparatens inre

Ställ inga med vätska fyllda föremål på apparaten.

Ljus och andra öppna eldar ska alltid hållas på avständ från apparaten för att förhindra att elden breder ut sig.

Denna apparat är endast avsedd för privat användning i hemmiljö. Garantin gäller endast denna ändamålsenliga användning.

VARNING: FÖR ATT ELEKTRISKA STÖTAR SKA UNDVIKAS ÖPPNA INTE APPARATEN. DET FINNS INGA DELAR INUTI APPARATEN, SOM KAN REPARERAS AV ANVÄNDAREN SJÄLV. REPARATIONER SKA ENDAST UTFÖRAS AV EN LOEWE ÅTERFÖRSÄLJARE.

Har apparaten flyttats från en kall till en varm omgivning, låt den bli frånkopplad ca en timme på grund av att kondens kan ha bildats. Koppla först på, när den har nätt rumstemperatur. Så förhindrar du allvarliga skador på komponenterna.

Det finns detaljerad produktinformation på typskylten på apparater botten sidan.

Skötsel / Uppställning

Rengöring

Rengör endast apparaten med en fuktad, mjuk och ren trasa (utan tillsats av något kraftigt rengöringsmedel).

Uppställning av Subwoofer 200

Generellt

• Placera apparaten på en jämn och stabil yta.
• Avständet mellan subwoofern och ljudkällan får inte överstiga 10 m i samma rum.
• Placera inte apparaten i närheten av stark värme eller i direkt solljus.
• Vid uppställning i ett skåp eller en sluten hylla: Lämna ungefär 10 cm plats runt om apparaten, så att luften kan cirkulera obehindrat och ingen värme- eller ljudtrycksstockning uppstår.

- Vid åskväder skall elkabeln dras ur. Överspänningar på grund av blixtinslag kan skada apparaten såväl över antennanläggningen som över elnätet.

- Anslutningskabeln bör även dras ur, om apparaten förblir utan uppsikt under en längre tid.

- Nätstickkontakten måste vara lätt åtkomlig, så att apparaten kan skiljas från nätet när som helst.

- Förlägg Ljud-, högtalar- och elkablarna så, att de ej kan skadas. Elkabeln får ej knäckas eller förläggas över skarpa kanter, ej heller trampas på eller utsättas för kemikalier; sistnämnda gäller för hela anläggningen. En nätsladd med skadad isolering kan medföra en elschock och utgör en brandfara och ska därför bytas omgående innan apparaten används vidare.

- När stickkontakten dras ut, dra ej i kabeln, utan i själva stickkontakten. Ledningarna i kontakten kan skadas och förorsaka en kortslutning vid nästa inkoppling.

- Högtalarna skapar magnetiska fält, som verkar runtom höljet. Vi rekommenderar ett minsta avständ på > 0,5m till magnetiskt känsliga apparater, som t.ex. B. CRT-TV-apparater, magnetiska datamedier osv.

Subwoofer 200

Subbashögtalaren kan ställas på valfritt ställe på golvet.

Vi rekommenderar den främre delen av rummet, men så att basen kan stråla fritt på sidorna och nedåt.

Achtung: Lufttillförseln på subwooferns baksidan får under inga omständigheter hindras. Sörj för tillräckligt avständ (> 10 cm) till golv resp. vägg.

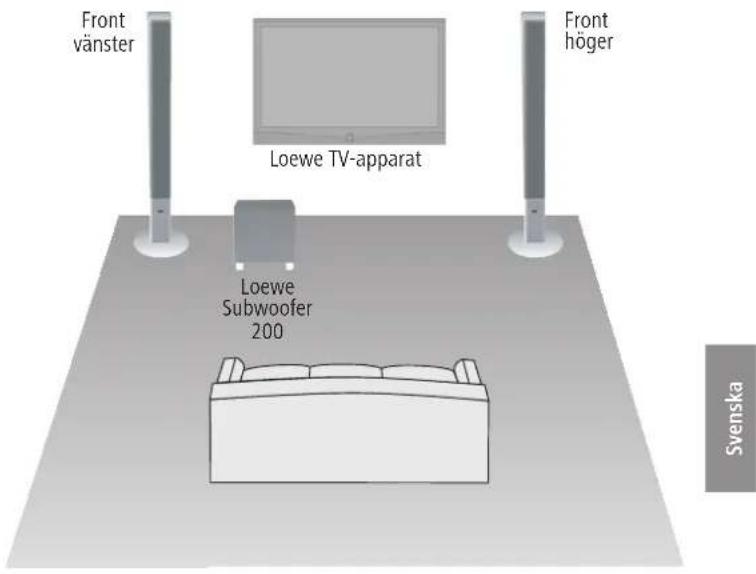

Förslag på 2.1 uppställningslösningar

Front vänster Front höger Loewe TV-apparat Loewe Subwoofer 200 Svenska

Anslutning

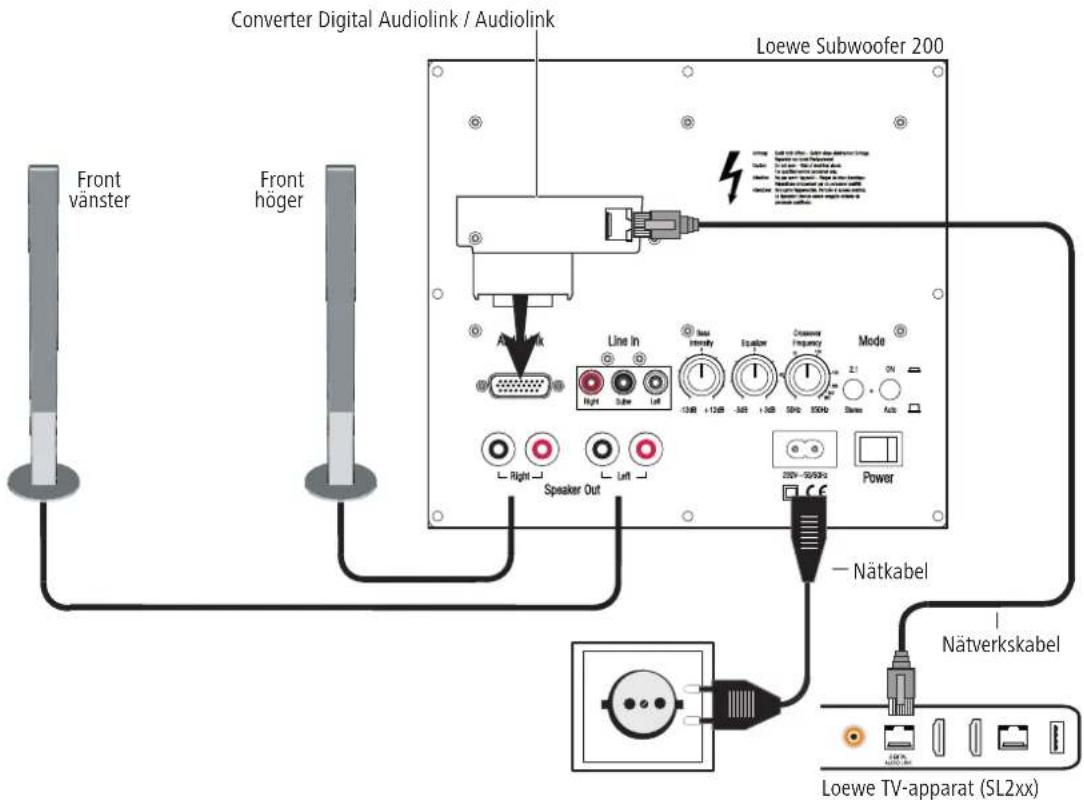

Anslut Loewe TV-apparat (chassis SL2xx) – Subwoofer 200 – högtalare

Tv-apparaten måste ha en Digital Audiolink-port.

Du kan antingen ansluta subwoofern över en nätverkskabel (Cat. 5e eller högre) och Converter Digital Audiolink/Audiolink (medföljer leveransen av Loewe Subwoofer 200, best.nr. 50212T/U/W30) eller förbinda trådlöst med en kompatibel ljudkälla över det alternativa tillvalet Module Wireless AudioLink.

Om du ansluter subwoofern över nätverkskabeln monterar du Converter Digital Audiolink/Audiolink i subwooferns 25-poliga port Audiolink ⑦. Förbind tv-apparatens port Digital Audiolink med nätverkskabeln med Converter Digital Audiolink/Audiolink-porten.

Anslut högtalarkabeln till högtalaren enligt installationsanvisningen. En av de båda ledarna i högtalarkabeln är vanligtvis svart. Anslut denna svartmarkerade kabeln till den svarta skruvklämman Speaker Out ③ på Subwoofer 200 (anslutningsschema se bild nedan) och den svarta klämman på högtalaren. Skruva upp skruvlocket på den aktuella klämman på subwoofern moturs ca 5 varv. För in trådänden i skruvklämman underifrån och skruva skruvklämman medurs. De ej markerade ledarna förbinds med de röda plintarna.

Anslut med den medlevererade nätsladden till uttaget 220 - 240 V ④ på subwoofern med en 220-240V 50/60 Hz kontakt.

Converter Digital Audiolink / Audiolink Front vänster Front höger Loewe Subwoofer 200 Audioink Line In Speaker Out Nätkabel Nätverkskabel Loewe TV-apparat (SL2xx)

Anslutning

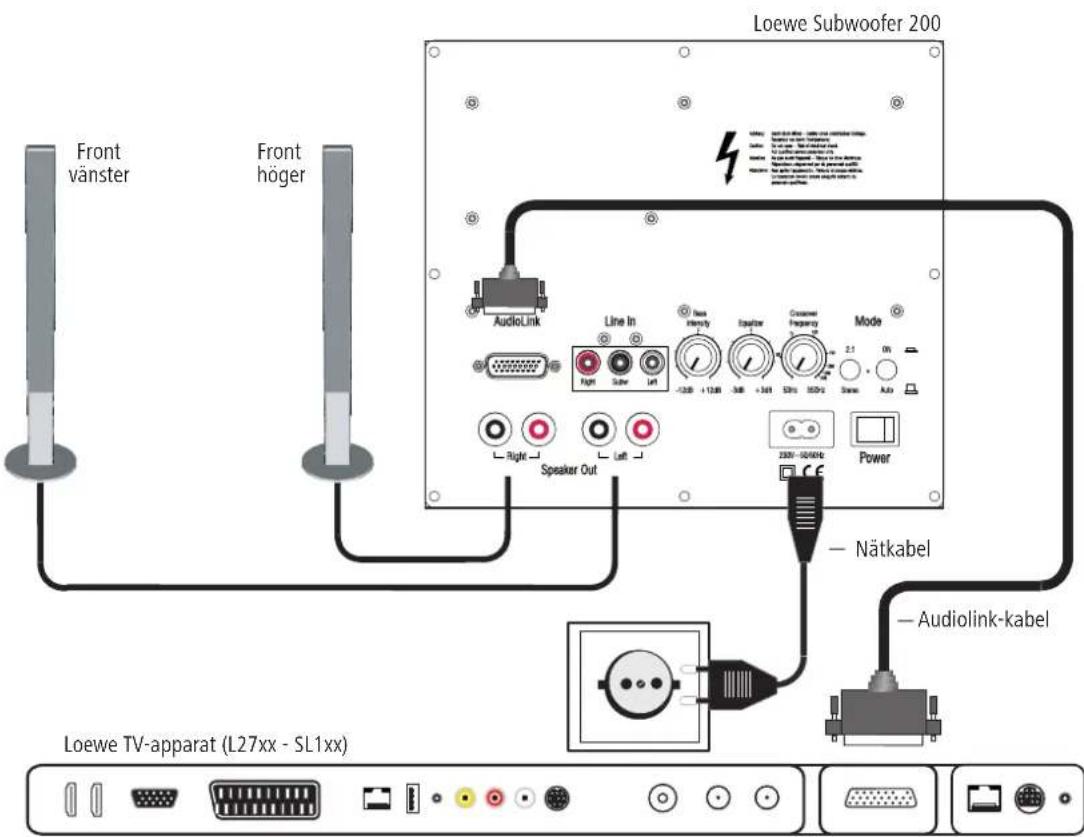

Anslut Loewe TV-apparat (chassis L27xx/SL1xx) – Subwoofer 200 – högtalare

TV-apparaten måste vara utrustad med en integrerad digital flerkanalsljuddekoder. Om en sådan inte har integrerats på fabriken, kontakta din försäljare och fråga efter en passande Loewe påbyggnadssats.

Du kan antingen ansluta subwoofern till en kompatibel ljudkälla (f.ex. Loewe MediaVision 3D) via en audiolink-kabel eller ansluta den trådlöst via modulen Wireless AudioLink som du kan komplettera med i efterhand (tillval). Om du ansluter subwoofern via audiolink-kabeln ska du montera enheten med den 26-poliga kontakten på Loewe-TV-apparaten och på subwoofern (bussning Audiolink ②).

Anslut högtalarkabeln till högtalaren enligt installationsanvisningen. En av de båda ledarna i högtalarkabeln är vanligtvis svart. Anslut denna svartmarkerade kabeln till den svarta skruvklämman Speaker Out ③ på Subwoofer 200 (anslutningsschema se bild nedan) och den svarta klämman på högtalaren. Skruva upp skruvlocket på den aktuella klämman på subwoofern moturs ca 5 varv. För in trädänden i skruvklämman underifrån och skruva skruvklämman medurs. De ej markerade ledarna förbinds med de röda plintarna.

Anslut med den medlevererade nätsladden till uttaget 220 - 240 V ④ på subwoofern med en 220-240V 50/60 Hz kontakt.

Loewe Subwoofer 200 Front vänster Front höger AudioLink Line In Line In Speaker Out Nätkabel Audiolink-kabel 2300 - 9240Hz Power Leowe TV-apparat (L27xx - SL1xx)

Idrifttagning och inställning

Innan drifttagning och inställning påbörjas, måste du förvissa dig om, att alla kablar är korrekt anslutna.

Till/fränkoppling av subbashögtalaren

Med nätströmbrytaren Power ⑤ kopplar du subwoofern i läge ON på och läge OFF från.

När du vill växla mellan driftslagen Wireless (trädlöst) resp. kabelanslutet över Audiolink stänger du av apparaten under minst 30 sekunder och startar den sedan igen.

Drift med Loewe TV apparter

Är subwoofern ansluten som det beskrivs på sidan 55 via Audiolink ② omkopplaren i läge - ON/AUTO ⑦ är i läge AUTO och omkopplare Mode - 2.1/Stereo ⑥ i läge 2.1 då behöver du inte längre separat slå på och av subwoofern. Efter att du har satt på subwoofern för första gången sätts den på och stängs av tillsammans med Loewe TV-apparat.

Anmäl den nya subwoofern som beskrivs i bruksanvisningen för Loewe TV-apparaten under "Drift av ytterligare apparater" resp "externa apparater".

Automatisk drift med andra ljudkällor

När ingen anslutning finns, omkopplare Mode - ON/AUTO ⑦ är i läge AUTO och ligger ljudsignalen på Cinch kontakten Line IN - Right/Subw/Left ① så kopplar subwoofer automatiskt på. Efter ca 10 minuter utan ljud signal till detta uttag stängs automatiskt subwoofern av.

Subwoffern kan automatiskt kopplas på, om det föreligger en störningssignal på ljudledningen. För detta aktivera nätströmbrytaren ⑤.

Subwoofern kan automatiskt stängas av efter en längre tid med mycket svaga passager. Öka då ljudstyrkan.

Kontinuerlig drift med andra ljudkällor

Om du önskar använda subwoofer kontinuerligt ställ omkopplaren Mode - ON/AUTO ⑦ i läge ON. Koppla sedan subwoofern med nättrömbrytare Power ⑤ på eller från.

Strereo läge

Ställ omkopplaren Mode - 2.1/Stereo ⑥ i läge Stereo, när ljudsignaler nu bara sparas på Cinch kontakten Line IN - Right/Left. ① Den i subwoofer integrerade basmanagern leder nu den i stereosignalen innehållna basdelen automatiskt vidare.

2.1-läge

Ställ omkopplaren Mode - 2.1/Stereo ^6 i läge 2.1, när du sparar ljudsignaler på Cinch anslutning Line IN - Right/Subw/Left ^1 .

Trådlöst

Ställ brytaren Mode - ON/AUTO ⑦ i läge ON om du vill förbinda subwoofern trådlöst med en kompatibel ljudkälla. Aktivera kopplingsläget enligt beskrivningen i bruksanvisningen till den aktuella ljudkällan. Med ett spetsigt föremål (t.ex. kontorsklammer) justerar du med korta tryck på knappen i öppningen ⑧ det optimala Module Wireless Audiolink i kopplingsläge. Om inloggningen inte lyckas ska du försöka igen och minska avständet mellan subwoofern och ljudkällan.

→ Avståndet mellan subwoofern och ljudkällan får inte överstiga 10 m i samma rum.
→ Vridknapparna Crossover Frequency ⑨, Equalizer ⑩ och Bass Intensity ⑪ har ingen funktion i driftsättet Wireless.

Inställning av gränsfrekvens

Med vridknapp Crossover Frequency ⑨ har du möjlighet att ställa in gränsfrekvensen mellan 50 Hz och 350 Hz för basåtergivningen beroende på vilka högtalare som du anslutit.

För Loewe Ljudsystem skall reglaget ställas in på 350 Hz, som det beskrivs sidan 55 då gränsfrekvensen ställs in i Loewe-ljudkällorna (TV).

Ställa in equalizer

Med reglaget Equalizer 10 kan du ställa in en sänkning eller höjning av det lägsta frekvensområdet (20 Hz - 50 Hz) för basåtergivningen.

• När subwoofern är placerad i närheten av ett hörn i rummet, ska reglaget Equalizer ⑩ vara inställd närmare -3 dB.
• När subwoofern är placerad i närheten en vägg, ska vridknappen Equalizer vara inställd i mitten.
• När Subwoofern är placerad någonstans mitt i rummet, ska vridknappen Equalizer ⑩ vara inställd närmare +3 dB.

Basintensitet

Med reglaget Bass Intensity ⑪ kan du göra en grundinställning av basen i högtalarna efter önskemål.

Tekniska data

Loewe Subwoofer 200

Best. Nr.	50212T/U/W
Användningstemperatur [°C] 5 ... 40
Fukt [%] (ingen kondensation) 30 ... 90
Mätt [B x H x D i cm] 24 x 24,5 x 26,1
Vikt [kg] 5,2
Digitala slutsteg 3
Princip 1 vägs basreflex, aktiv
Bestyckning 1x Bas 160 mm
Belastning Subwoofer-Kanal	100 (Sinus) / 200 Watt (max. Musik)
Belastning övriga kanaler	2x 50 (Sinus) / 100 Watt (max. Musik)
Nätspänning [Volt 50/60 Hz]	220 - 240
Max. effektförbrukning [Watt]	250
Nominell effektförbrukning [Watt]	35
Effektförbrukning vid standby [Watt]	< 0,5
Effektförbrukning Power OFF [Watt]	0
Basintensitet [dB]	± 12
Överföringsområde subwoofer (akustisk)	39 Hz – 350 Hz - 3dB
Överföringsområde andra kanaler	20 Hz – 20 kHz - 3dB
Högtalar Impedans [Ohm]	min. 4
Nätbrytare	Ja
Funktionslägesknapp	2
Integr. Basmanager	Ja
Signaldetektor	Ja
Line In	RCA-kontakt 3x: Right, Subw, Left
Systemlink	Audiolink 26-pol D-Sub

Impressum

Loewe Opta GmbH är ett aktiebolag enligt tysk lagstiftning med huvudkontor i Kronach.

Loewe Opta GmbH

Industriestraße 11, D-96317 Kronach

Redaktionsdatum 04.13. 4.upplagan

© Loewe Opta GmbH, Kronach

Alla rättigheter, inklusive översättning, förbehålles.

Ändringar avseende design och tekniska specifikationer utan föregående kungörelse är möjliga.

Avfallshantering

Pappkartong och emballage

I överensstämmelse med nationella föreskrifter avseende avfallshantering av förpackningsmaterial, betalar vi en avgift till auktoriserade återvinningsföretag, som samlar upp förpackningsmaterial från återförsäljare. Vi rekommenderar däremot att du behåller originalkartongen och resten av förpackningsmaterialet, så att apparaten vid behov, kan transporteras på säkrast möjliga sätt.

Apparaten

Observera : EU-direktivet 2002/96/EG reglerar korrekt återtagning, hantering och återvinning av använda elektroniska utrustningar.

Gammal elektronisk utrustning måste därför avfallshanteras separat. Kasta aldrig bort apparaten i normala hushållssopor! Du kan lämna in din gamla apparat gratis hos motsvarande uppsamlingsställen eller hos din återförsäljare, om du köper en liknande ny produkt. Andra detaljer avseende återtagning (även för icke EU-länder) kan fås hos den lokala myndigheten.

Service

Nordisk Loewe distributör

Box 4124

SE-131 04, Nacka, Sverige

Tel +46 - 8 507 510 00

E-mail: [e-mail]
