Subwoofer 200 - Kaiutin LOEWE - Ilmainen käyttöohje ja opas

Tuotetyyppi	Aktiivinen subwoofer äänijärjestelmään
Merkki	Loewe
Malli	Subwoofer 200
Mitat (L x K x S)	24 x 24,5 x 26,1 cm
Paino	5,2 kg
Sähkönsyöttö	220-240 V, 50/60 Hz
Suurin tehonkulutus	250 W
Valmiustilan tehonkulutus	< 0,5 W
Kaiuttimien impedanssi	Min. 4 ohmia
Subwooferin siirtotaajuusalue	39 Hz – 350 Hz (-3 dB)
Muiden kanavien siirtotaajuusalue	20 Hz – 20 kHz (-3 dB)
Sisäänrakennettu kaiutin	1x 160 mm, bassirefleksi
Subwooferin lähtöteho	100 W (sinus) / 200 W (musiikki max.)
Muiden kanavien lähtöteho	2x 50 W (sinus) / 100 W (musiikki max.)
Audiotulot	Line In RCA (Oikea, Subw, Vasen)
Järjestelmäliitäntä	Audiolink 26-napainen D-Sub
Toiminnot	Automaattitila, stereo, 2.1, langaton (wireless)
Säädöt	Rajataajuus (50-350 Hz), taajuuskorjain, basson voimakkuus (±12 dB)
Huolto ja puhdistus	Käytä pehmeää, kosteaa liinaa ilman syövyttäviä aineita
Turvallisuus	Automaattinen sammutus, ylijännitesuojaus, älä avaa laitetta
Toimituksen sisältö	Subwoofer, verkkokaapeli, Audiolink-kaapeli (versio 00), Digital Audiolink/Audiolink-muunnin (versio 30), verkkokaapeli (versio 30), käyttöohje

Usein kysytyt kysymykset - Subwoofer 200 LOEWE

Kuinka yhdistän Subwoofer 200 Loewe-televisioon?

Käytä Audiolink-kaapelia (versio 00) tai verkkokaapelia Digital Audiolink -muuntimen kanssa (versio 30). Liitä kaapeli televisioon Digital Audiolink -liitäntään ja subwooferiin Audiolink-liitäntään. Noudata käyttöohjeen kaaviota.

Voinko käyttää subwooferia langattomasti?

Kyllä, valinnaisella Wireless Audiolink -moduulilla. Aseta ON/AUTO -kytkin ON-asentoon ja ota pariliitäntätila käyttöön audiolähteessä. Paina moduulin painiketta lyhyesti terävällä esineellä käynnistääksesi pariliitännän.

Kuinka säädän rajataajuutta?

Käännä Crossover Frequency -säädintä välillä 50 Hz ja 350 Hz. Käytettäessä Loewe-kaiuttimien kanssa aseta se 350 Hz:iin, koska taajuutta hallitaan televisiosta.

Mitä teen, jos subwoofer ei käynnisty automaattisesti?

Tarkista, että Mode ON/AUTO -kytkin on AUTO-asennossa. Varmista, että Audiolink-kaapeli on kunnolla liitetty. Jos käytät Line In -tuloa, subwoofer käynnistyy audiosignaalin läsnä ollessa, mutta saattaa sammua 10 minuutin jälkeen ilman signaalia.

Kuinka puhdistan subwooferin?

Käytä pehmeää, puhdasta ja hieman kosteaa liinaa ilman syövyttäviä aineita. Älä koskaan käytä liuottimia tai hankaavia aineita.

Mikä on valmiustilan tehonkulutus?

Valmiustilan tehonkulutus on alle 0,5 wattia. Power OFF -asennossa tehonkulutus on 0 wattia.

Voinko kytkeä 4 ohmin kaiuttimia?

Kyllä, kaiuttimien pienin impedanssi on 4 ohmia. Varmista napaisuuksien oikea kytkentä (musta mustaan, punainen punaiseen) liitännässä.

Minne subwoofer sijoitetaan huoneessa?

Aseta se lattialle, mieluiten vähintään 10 cm päähän seinästä ilmanvaihtoa varten. Vältä kulmia lähellä seiniä; käytä taajuuskorjainta kompensoimaan sijoittelun vaikutukset (-3 dB lähellä kulmaa, +3 dB huoneen keskellä).

Mitä tehdä pitkän poissaolon aikana?

Irrota verkkopistoke tai aseta verkkokytkin OFF-asentoon. Tämä suojaa laitetta ylijännitteiltä ja säästää energiaa.

Kuinka hävittää laite käyttöiän päätyttyä?

Älä heitä sitä kotitalousjätteisiin. Vie se käytettyjen elektroniikkalaitteiden keräyspisteeseen tai jälleenmyyjällesi. Noudata Euroopan parlamentin ja neuvoston direktiiviä 2002/96/EY.

KÄYTTÖOHJE Subwoofer 200 LOEWE

että päätit ostaa Loewe-tuotteen. Olemme iloisia saadessamme sinut asiakkaaksemmes.

Loewe merkitsee teknisesti parasta laatua, upeata ulkomuotoa ja käyttäjäystävällisyyttä. Tämä pätee sekä TV-vastaanottimiin, DVD/Bluray-laitteisiin, audiolaitteisiin että lisävarusteisiin.

Tekniikka tai muotoilu eivät sinänsä ole päätavoitteita, mutta ne auttavat meitä antamaan asiakkaillemme parhaan mahdollisen audiovisuaalisen elämyksen.

Lyhytaikaiset muotisuuntaukset eivät vaikuta laitesuunnitteluumme. Näin siksi, että asiakkaamme haluavat hankkimiensa laadukkaiden laitteiden näyttävän hyviltä myös tulevaisuudessa.

Loewe Subwoofer 200 on suunniteltu yhteensopivaksi Loewe-televisioiden (mallista L27xx/SL1xx alkaen) sekä Loewe-kaiutinjärjestelmien kanssa. Laitteessa on voimakas bassovahvistin ja integroitu stereovahvistin.

Loewe-television (mallista L27xx/SL1xx/SL2xx alkaen), jotka on varustettu integroidulla digitaalisella monikanava-audiodekooderilla ohjaavat äänisignaalit Audiolink-kaapelin tai digitaalisen Audiolink-kaapelin kautta subwooferiin. Loewen subwooferi kytkeytyy tämän jälkeen automaattisesti päälle ja pois päältä yhdessä Loewe-television kanssa.

Ääniasetukset voit tehdä vaivattomasti Loewe-televisiosi valikoista.

Voit käyttää Loewe Subwoofer 200 myös ulkoisessa äänilähteessä (stereotelevisio, Loewe Multiroom Receiver, tietokone jne.). Tällöin et kuitenkaan voi hyödyntää Loewen järjestelmän suomia etuja (esim. kontrolloitu päälle- ja poiskytkeytyminen). Laitteistoa ohjataan tällöin äänilähteestä käsin.

Toimitukseen kuuluvat laitteet

Loewe Subwoofer 200, tilausnro 50212x00 / 30

• Loewe Subwoofer 200
- Verkkokaapeli
• Cable Audiolink / 3m SL / Audiolink 2.1 (vain at variantti 00)
- Converter Digital Audiolink / Audiolink (vain at variantti 30)
• Verkostokaapeli (vain at variantti 30)
- Käyttöohjeet

Lisätarvikkeet

Moduuli Wireless Audiolink tilausnro 71223080

Converter Digital Audiolink / Audiolink tilausnro 71600080

Cable Audiolink / 1.5m SL / Audiolink 2.1 tilausnro 71082001

Cable Audiolink / 6m SL / Audiolink 2.1 tilausnro 71082002

Cable Audiolink / 10m SL / Audiolink 2.1

tilausnro 71082003

Turvallisuus

Turvallisuusohjeet

Laitteiston käyttöturvallisuuden takaamiseksi ja vaurioiden välttämiseksi käyttäjän tulee lukea seuraavat turvallisuusohjeet:

• Tämä laite on tarkoitettu ainoastaan äänisignaalien toistoon.
• Kytke laite ehdottomasti pois päältä ennen kuin liität siihen muita laitteita tai kaiuttimia tai irrotat niitä.
• Älä käytä laitetta ilman valvontaa. Katkaise virta virtakytkimestä ⑤ tai vedä pistoke irti pistorasiasta, mikäli laite on pitkään käyttämättä.

Suojaa laite seuraavilta vaikutuksilta...

• kosteus ja märkyys, sade, tippu- ja roiskevesi tai kast
• iskut ja mekaaninen rasitus
• magneettiset ja sähköiset kentät
• määritettyjä suuremmat sähköiset tehot
• kylmyys, kuumuus, suora auringonvalo ja voimakkaat lämpötilan vaihtelut
  • pöly
  • tuuletusta haittaavat suojukset
• laitteiston sisälle kohdistuvat toimenpiteet

Älä aseta nesteillä täytettyjä esineitä tai palavia kynttilöitä laitteen päälle.

Kynttilät ja muut avoimet liekit on aina pidettävä kaukana laitteesta tulen leviämisen estämiseksi.

Tämä laite on valmistettu ainoastaan kotitalouksien käyttöön. Takuun ehtona on näiden ohjeiden mukainen käyttö.

VAROITUS: LAITETTA EI SAA AVATA SÄHKÖISKUN VAARAN VÄLTTÄMISEKSI. LAITTEEN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVIA OSIA. LAITTEEN SAA HUOLTAA VAIN LOEWE-HUOLTOEDUSTAJA.

Jos laite tuodaan kylmästä tilasta lämpimään ympäristöön, sen tulee antaa olla sammutettuna noin tunnin ajan, jotta tiivistynyt kosteus pääsee haihtumaan. Kytke laite vasta sitten päälle, kun se on saavuttanut huoneenlämpötilan. Näin vältytään komponenttien vaurioitumiselta.

Tarkan tuotenimen löydät laitteen alapuoli olevasta tyyppikilvestä.

Hoito / Asentaminen

Puhdistus

Puhdista laite vain veteen kostutetulla, pehmeällä ja puhtaalla liinalla (älä käytä voimakkaita puhdistusaineita).

Subwoofer 200 asennus

Perusperiaatteet

• Aseta laite tukevalle, tasaiselle alustalle.
- Subwooferin ja audiolähteen etäisyys ei saa olla yli 10 m samassa huoneessa.
- Älä sijoita laitetta voimakkaiden lämmönlähteiden lähettyville, äläkä suoraan auringonvaloon.
- Asennus kaappiin tai suljetulle hyllylle: Jätä noin 10 cm tyhjää tilaa laitteen ympärille, jotta ilma pääsee kiertämään vapaasti ja jotta lämmön ja äänen aiheuttama paine ei pakkaudu.
- Vedä virtapistoke irti ukkosenilmalla. Salamaniskun aiheuttama ylijännite saattaisi vaurioittaa laitetta sekä antennin että virtaverkon kautta.
- Irrota verkkopistoke myös, jos laitetta ei ole tarkoitus käyttää pitkään aikaan.
- Virtapistokkeen on oltava helposti saatavilla, jotta laite voidaan irrottaa virta-verkosta milloin tahansa.
- Vedä ääni-, kaiutin- ja virtajohto sillä tavoin, että ne eivät voi vaurioitua. Virtajohtoa ei saa taittaa eikä vetää terävien kulmien ympäri, sitä ei saa tallata eikä asettaa alttiiksi kemikaaleille, viimeisin kielto koskee koko laitteistoa. Sellaisen virtajohdon käyttämisesta, jonka eristys on vaurioitunut, saattaa olla seurauksena sähköisku ja ne aiheuttavat myös tulipalon vaaran. Tällainen virtajohto on vaihdettava ehdottomasti ennen laitteen käytön jatkamista.
- Kun irrotat virtajohdon, vedä pistokkeen kotelosta, älä johdosta. Muutoin pistokkeessa olevat kaapelit voivat vaurioitua ja aiheuttaa oikosulun, kun pistoke työnnetään jälleen pistorasiaan.
- Kaiuttimet tuottavat magneettisen kentän, joka vaikuttaa kotelon ulkopuolellakin. On suositeltavaa jättää > 0,5 metrin vähimmäisetäisyys magneettikentille herkkiin laitteisiin kuten esim. CRT-televisioihin, magneettisiin tallentimiin jne.

Subwoofer 200

Subwooferi voidaan asettaa mihin tahansa kohtaan lattialle.

Suosittelemme tähän tarkoitukseen huoneen etuosaa, mutta sillä tavoin, että bassot pääsevät säteilemään vapaasti sivuille ja alaspäin.

Huomio: Subwooferin takapuolella olevaa ilma-aukkoa ei saa missään nimessä tukkia. Huolehdi siitä, että lattiaan tai seinään jää riittävästi tyhjää tilaa (>10 cm).

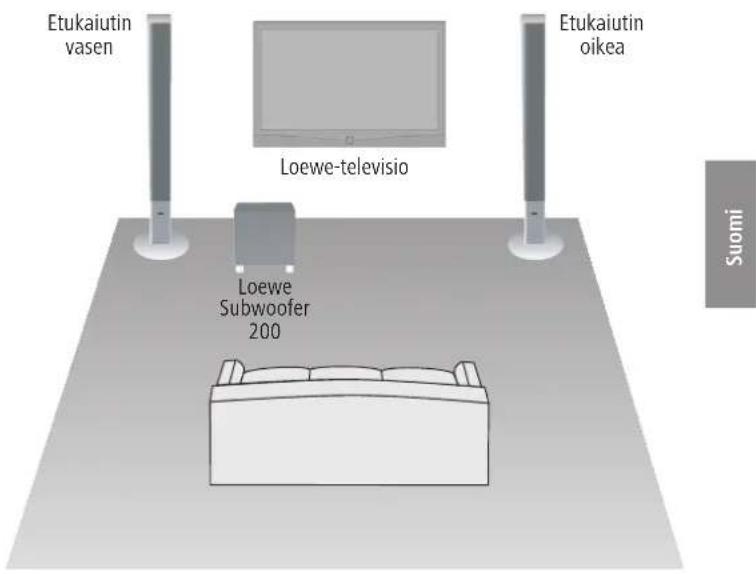

Sijoitusehdotus 2.1

Etukaiutin vasen Loewe-televisio Etukaiutin oikea Loewe Subwoofer 200 Suomi

Kytkeminen

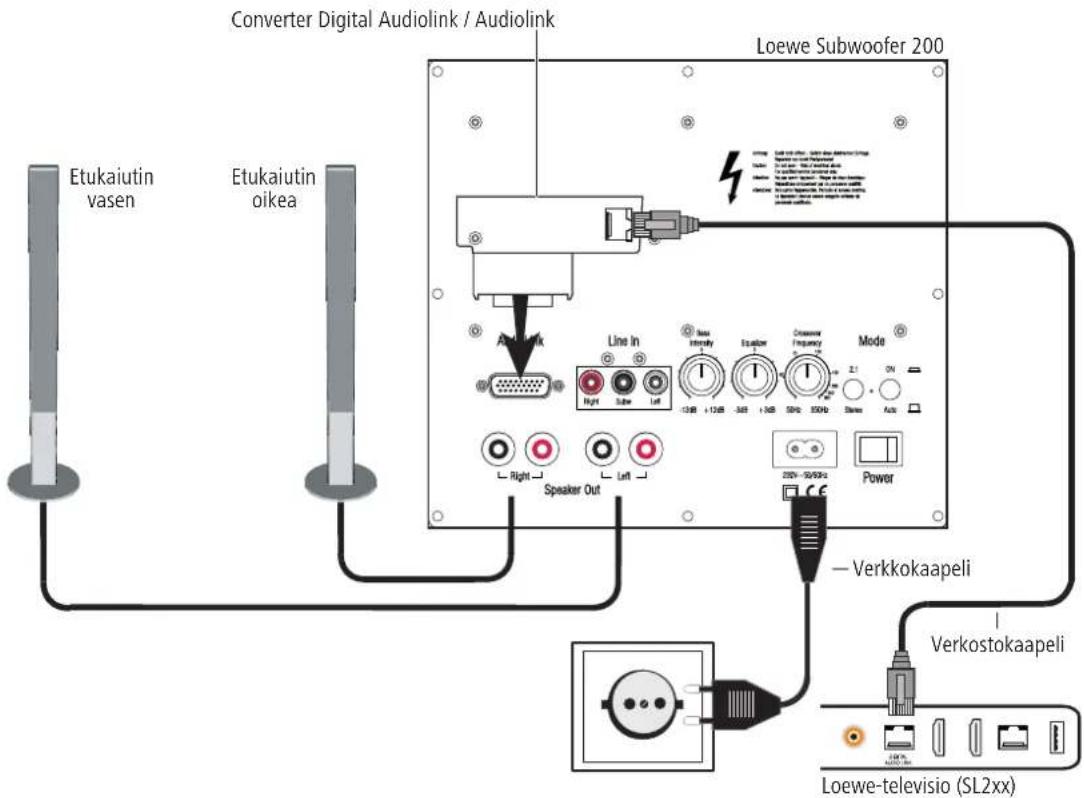

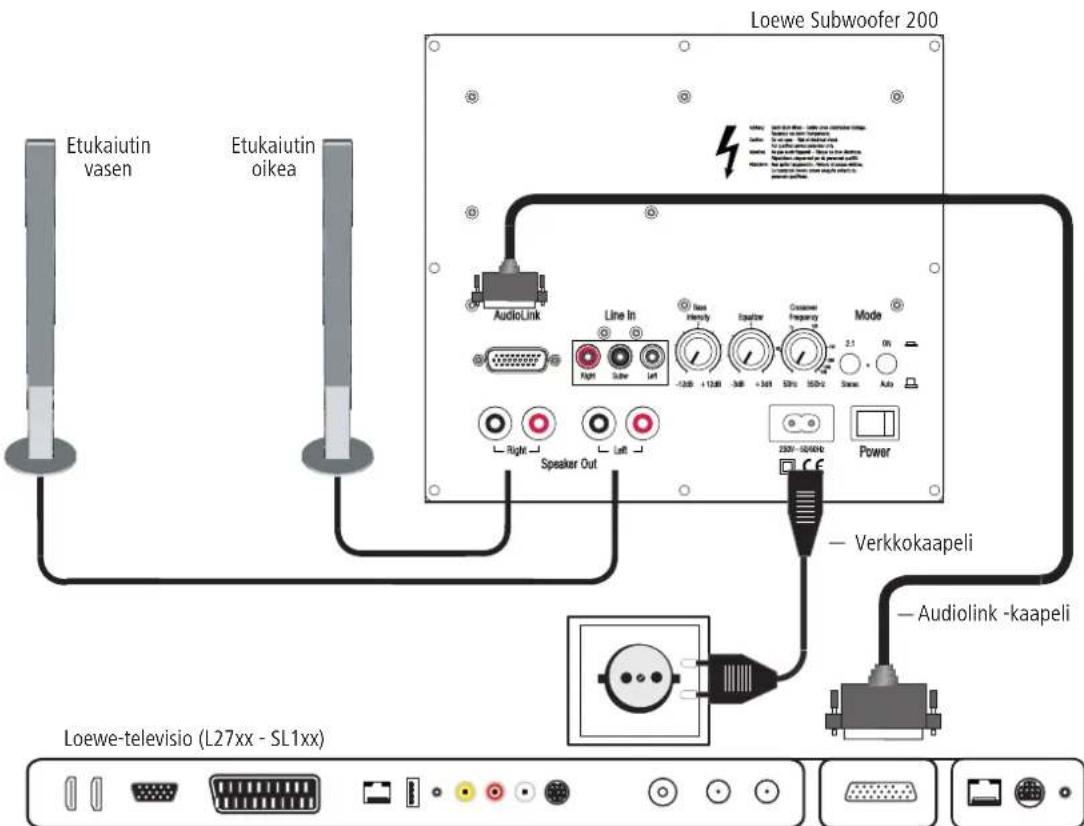

Kaapelointi Loewe-televisio (chassis SL2xx) – Subwoofer 200 – kaiutin

→ Television on oltava varustettu liitännällä Digital Audiolink.

Du kan antingen ansluta subwoofern över en nätverkskabel (Cat. 5e tai korke-ampi) och Converter Digital Audiolink/Audiolink (medföljer leveransen av Loewe Subwoofer 200, best.nr. 50212T/U/W30) eller förbinda trådlöst med en kompatibel ljudkälla över det alternativa tillvalet Module Wireless AudioLink. Jos liität subwooferin verkostokaapelilla, asenna Converter Digital Audiolink/Audiolink subwooferin 25-napaiseen liitäntään Audiolink ^② . Yhdistä television Digital Audiolink -liitäntä verkostokaapelilla Converter Digital Audiolink/Audiolink liitäntään.

Liitä kaiutinkaapeli vastaavan asennusohjeen mukaisesti kaiuttimeen. Toinen kaiuttimen kaapelin kahdesta johtimesta on yleensä merkitty mustalla. Kytke tämä mustalla merkitty johdin Subwoofer 200 mustaan liitäntään Speaker Out ③ (katso alla olevan kuvan liitäntäkaavio) sekä kaiuttimen mustaan liitäntään. Kierrä tätä varten subwooferin kyseisen liittimen ruuviliitosta vastapäivään n. 5 kierrosta. Työnnä johtimen pää ruuviliittimen sisään alhaalta päin ja käännä ruuviliitintä myötäpäivään. Johtimet, joita ei ole merkitty, kytketään punaisiin liitäntöihin.

Yhdistä subwooferin 220 - 240 V -liitäntä toimitukseen sisältyvällä verkkokaapelilla ④ 220-240V 50/60 Hz -pistorasiaan.

Television on oltava varustettu integroidulla digitaalisella monikanavaisella audio-dekooderilla. Jos näin ei ole, käänny jälleenmyyjäsi puoleen ja tiedustele laitteeseesi sopivaa Loewe-lisälaitetta.

Voit liittää subwooferin yhteensopivaan audiolähteeseen (esim. Loewe Media Vision 3D) joko Audiolink-kaapelilla tai langattomasti lisävarusteena saatavan jälkikäteen asennettavan Wireless AudioLink -moduulin avulla. Jos liität ubwooferin Audiolink-kaapelilla, asenna kaapeli 25-napaisella pistokkeella Loewe-television ja subwooferiin (liitäntä Audiolink ②).

Liitä kaiutinkaapeli vastaavan asennusohjeen mukaisesti kaiuttimeen. Toinen kaiuttimen kaapelin kahdesta johtimesta on yleensä merkitty mustalla. Kytke tämä mustalla merkitty johdin Subwoofer 200 mustaan liitäntään Speaker Out ③ (katso alla olevan kuvan liitäntäkaavio) sekä kaiuttimen mustaan liitäntään. Kierrä tätä varten subwooferin kyseisen liittimen ruuviliitosta vastapäivään n. 5 kierrosta. Työnnä johtimen pää ruuviliittimen sisään alhaalta päin ja käännä ruuviliitintä myötäpäivään. Johtimet, joita ei ole merkitty, kytketään punaisiin liitäntöihin.

Yhdistä subwooferin 220 - 240 V -liitäntä toimitukseen sisältyvällä verkkokaapelilla ④ 220-240V 50/60 Hz -pistorasiaan.

Loewe Subwoofer 200 Etukaiutin vasen Etukaiutin oikea AudioLink Line In Base Frequency Switcher Frequency Mode -2.1 On Speaker Out 230V - 50/4MHz Power Verkkokaapeli Audiolink -kaapeli Loewe-televisio (L27xx - SL1xx)

Käyttöönotto ja säätö

Varmista, että kaikki johdot on kytketty oikein, ennen kuin otat laitteiston käyttöön ja ryhdyt säätämään sitä.

Subwooferin kytkeminen päälle ja pois

Kytkemällä virtakatkaisimen Power ⑤ asentoon ON kytket subwooferin päälle ja asentoon OFF pois päältä.

Jos haluat vaihtaa käyttötilojen Wireless (langaton) tai langallinen Audio-linkin kautta välillä, kytke laite vähintään 30 sekunniksi pois päältä ja sitten takaisin päälle.

Käyttö Loewe-televisioiden kanssa

Jos subwooferi on liitetty sivu 49 kuvatulla tavalla Audiolink -liitännän kautta ② ja kytkin Mode - ON/AUTO ⑦ on asennossa AUTO sekä kytkin Mode - 2.1/Stereo ⑥ on asennossa 2.1, subwooferia ei tarvitse kytkeä erikseen päälle tai pois päältä. Kun subwoofer on kytketty ensimmäisen kerran päälle, se kytkeytyy automaattisesti päälle ja pois yhdessä Loewe-television kanssa.

Rekisteröi subwoofer Loewe-televisiosi käyttöohjeiden luvun "Lisälaitteiden käyttö" tai "Ulkoiset laitteet" ohjeiden mukaisesti.

Automaattinen käyttö muiden äänilähteiden kanssa

Jos Audiolink -yhteyttä ei ole, kytkin Mode - ON/AUTO ⑦ on asennossa AUTO ja cinch-liitännöissä Line IN - Right/Subw/Left on audiosignaaleja, ① subwooferi kytkeytyy automaattisesti päälle. Jos näissä liitännöissä ei ole audiosignaalia 10 minuuttiin, subwooferi kytkeytyy automaattisesti pois päältä.

Subwoofer voi kytkeytyä automaattisesti päälle, jos audiojohdoissa ilmenee häiriösignaaleja. Paina tällöin virtakatkaisijaa ⑤.

Subwoofer voi kytkeytyä pois päältä pidempien, erittäin hiljaisten vaiheiden aikana. Nosta tällöin äänenvoimakkuutta.

Jatkuva käyttö muiden äänilähteiden kanssa

Jos haluat käyttää subwooferia jatkuvasti, aseta kytkin Mode - ON/AUTO ⑦ asentoon ON. Kytke tämän jälkeen subwooferi päälle ja pois päältä verkkokatkaisijalla ⑤ Power.

Stereo-tila

Aseta kytkin Mode - 2.1/Stereo ⑥ asentoon Stereo, jos äänisignaaleja syötetään ainoastaan cinch-liitäntöihin Line IN - Right/Left. ① Subwooferiin integroitu bassonhallinta johtaa tällöin automaattisesti stereosignaalien sisältämät basso-osuudet subwooferi-kanavaan.

2.1-tila

Aseta kytkin Mode - 2.1/Stereo ⑥ asentoon 2.1, jos äänisignaalit syötetään cinch-liitäntöihin Line IN - Right/Subw/Left ①.

Wireless (langaton)

Aseta kytkin Mode - ON/AUTO ⑦ asentoon ON, jos haluat yhdistää subwooferin langattomasti yhteensopivaan audiolähteeseen. Aktivoi kytkentätila kulloisenkin audiolähteen käyttöohjeessa kuvatulla tavalla. Painamalla lyhyesti aukossa olevaa painiketta terävällä esineellä (esim. paperiliitin) ⑧ asetat valinnaisen moduulin Wireless Audiolink kytkentätilaan. Jos rekisteröinti ei onnistu, yritä uudelleen ja pienennä subwooferin ja audiolähteen välistä etäisyyttä.

→ Subwooferin ja audiolähteen etäisyys ei saa olla yli 10 m samassa huoneessa.

→ Kiertonupeilla Crossover Frequency ⑨, Equalizer ⑩ ja Bass Intensity ⑪ ei ole toimintoa toimintatilassa Wireless.

Rajataajuuden asetus

Crossover Frequency -säätimellä ⑨ voit säätää bassontoiston rajataajuuden 50 Hz - 350 Hz:n alueelle liitettyjen kaiuttimien mukaan.

Loewe-audiojärjestelmien osalta, katso sivu 49, säädin on säädettävä 350 Hz:iin, sillä rajataajuus asetetaan signaalilähteestä (televisio).

Taajuuskorjaimen säätäminen

Equalizer -säätimellä ⑩ voit laskea tai nostaa matalinta taajuusaluetta (20 Hz - 50 Hz) bassoäänten toistoa varten.

- Jos subwooferi on sijoitettu huoneen nurkan läheisyyteen, aseta Equalizer -säädin ⑩ enemmän suuntaan -3 dB.

- Jos subwooferi on sijoitettu seinän läheisyyteen, aseta Equalizer-säädin keskiasentoon.

- Jos subwooferi on sijoitettu huoneen keskelle, aseta Equalizer--säädin ⑩ enemmän suuntaan +3 dB.

Bassoäänten voimakkuus

Bass Intensity -säätimellä ⑪ voidaan säätaa bassoänen perusäänvoimakkuutta omien mieltymysten mukaan.

Tekniset tiedot

Loewe Subwoofer 200

Tilausnro 50212T/U/W

Käyttölämpötila [°C] 5 ... 40

Kosteus [%] (ei kondenssiveden muodostusta) 30 ... 90

Mitat [L x K x S cm:nä] 24 x 24,5 x 26,1

Paino [kg] 5,2

Digitaaliset pääteasteet 3

Periaate 1-tie-bassorefl eksi, aktiivinen

Varustus 1x basso 160 mm

Kuormitettavuus subwoofer-kanava 100 (sini) / 200 wattia (maks. musiikki)

Kuormitettavuus muut kanavat 2x 50 (sini) / 100 wattia (maks. musiikki)

Verkkojännite [volttia 50/60 Hz] 220 - 240

Maks. ottoteho [wattia] 250

Nimellinen ottoteho [wattia] 35

Ottoteho valmiustilassa [wattia] < 0,5

Ottoteho Power OFF [wattia] 0

Basson intensiivisyys [dB] ±12

Kuuluvuusalue subwoofer (akustinen) 39 Hz – 350 Hz - 3dB

Kuuluvuusalue muut kanavat 20 Hz - 20 kHz - 3dB

Kaiuttimen impedanssi [ohmia] väh. 4

Virtakatkaisin Kyllä

Käyttötapakytkin 2

Integr. bassonhallinta Kyllä

Signaalin tunnistin Kyllä

Line In RCA-liitäntä 3x: Right, Subw, Left

Järjestelmälinkki Audiolink 26-nap. D-Sub

Julkaisutiedot

Loewe Opta GmbH on Saksan lainsäädännön mukainen osakeyhtiö, jonka päätoi-mipaikka sijaitsee Kronachissa.

Loewe Opta GmbH

Industriestraße 11, D-96317 Kronach

Toimituspäivämäärä 04.13. 4. painos

© Loewe Opta GmbH, Kronach

Kaikki oikeudet, myös käännökseen, pidätetään.

Ulkomuodon ja teknisten tietojen muuttuminen on mahdollista ilman etukäteen annettavaa ilmoitusta.

Käytöstä poistaminen

Pakkaustarvikkeet ja -laatikko

Pakkausmateriaalien hävittämistä koskevien kansallisten määräysten mukaisesti maksamme palkkion valtuutetuille kierrätyspisteille, jotka keräävät pakkausmateriaalit jälleenmyyjiltä. Suosittelemme kuitenkin, että säilytät alkuperäisen pakkauslaatikon ja muut pakkausmateriaalit, jotta laitteen voi tarvittaessa kuljettaa mahdollisimman turvallisesti.

Laite

Huomio: EU-direktiivissä 2002/96/EY on määritetty käytettyjen elektroniikkalaitteiden asianmukainen takaisinotto, käsittely ja kierrätys.

Vanhat elektroniset laitteet on hävitettävä erikseen. Tätä laitetta ei saa hävittää tavallisen kotitalousjätteen mukana. Laitteen voi toimittaa asianmukaiseen keräyspisteeseen ilmaista hävitystä varten tai mahdollisesti antaa uuden laitteen hankinnan yhteydessä jälleenmyyjälle. Muita tietoja palauttamisesta (myös muissa kuin EU-maissa) on saatavissa paikallisilta viranomaisilta.
