| Type product | Digitale draadloze ontvanger voor IEM-systemen |
| Merk | Sennheiser |
| Model | EK 2000 IEM |
| Frequentiebereiken | 516-558 MHz (Aw), 790-865 MHz (Dw), 470-558 MHz (Aw+), 558-626 MHz (Gw), 626-698 MHz (Bw), 718-790 MHz (Cw), 606-678 MHz (GBw), 558-608 MHz (Gw1) |
| Aantal frequenties | Tot 3000, instelbaar in stappen van 25 kHz |
| Frequentiebanken | 20 voorgeprogrammeerde banken (elk 32 kanalen) + 6 programmeerbare banken (32 kanalen) |
| Schakelbandbreedte | Tot 75 MHz |
| Frequentie stabiliteit | ±10 ppm (-10°C tot +55°C) |
| Ontvangstprincipe | Adaptive Diversity |
| Gevoeligheid (met HDX, piekuitwijking) | < 4 μV, typ. < 1,6 μV voor 52 dBAeff S/N |
| Ruisonderdrukkingssysteem | Sennheiser HDX |
| Audio frequentierespons | 25 tot 15.000 Hz |
| Audio-uitgang | 3,5 mm stereo jackaansluiting |
| Audio-uitgangsvermogen | 2 x 200 mW bij 32 Ω (bij 2,4 V, 5% THD) |
| Signaal-ruisverhouding | Ca. 90 dB (bij 1 mV, piekuitwijking) |
| THD (bij 1 kHz, nominale uitwijking) | ≤ 0,9 % |
| High Boost | +8 dB bij 10 kHz |
| Limiter | -18 dB tot -6 dB, instelbaar in stappen van 3 dB, uitschakelbaar |
| Voeding | 2 AA-batterijen (alkaline-mangaan) 1,5 V of accupack BA 2015 |
| Verbruik | Ca. 140 mA (bij nominale spanning), ≤ 25 μA (uit) |
| Batterijduur | Ca. 4 tot 6 uur (afhankelijk van het volume) |
| Afmetingen | Ca. 82 x 64 x 24 mm (3,23 x 2,52 x 0,95 inch) |
| Gewicht (met batterijen) | Ca. 140 g (0,31 lb) |
| Bedrijfstemperatuur | -10°C tot +55°C |
| Garantie | 24 maanden |
| Conformiteit | AEEA, batterijen, richtlijn 2014/53/EU, FCC Part 15, IC RSS-210 |
| Onderhoud en reiniging | Reinigen met een droge, zachte doek. Vermijd vocht. Gebruik uitsluitend Sennheiser-accessoires. |
| Veiligheid | Niet blootstellen aan extreme temperaturen. Buiten bereik van kinderen houden. Houd een minimale afstand van 20 cm aan voor RF-blootstelling. |
| Onderdelen en repareerbaarheid | Neem contact op met Sennheiser of een erkende dealer. Geen door de gebruiker te repareren onderdelen. |
Veelgestelde vragen - EK 2000 IEM SENNHEISER
Gebruikersvragen over EK 2000 IEM SENNHEISER
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Ontvanger in PDF-formaat gratis! Vind uw handleiding EK 2000 IEM - SENNHEISER en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. EK 2000 IEM van het merk SENNHEISER.

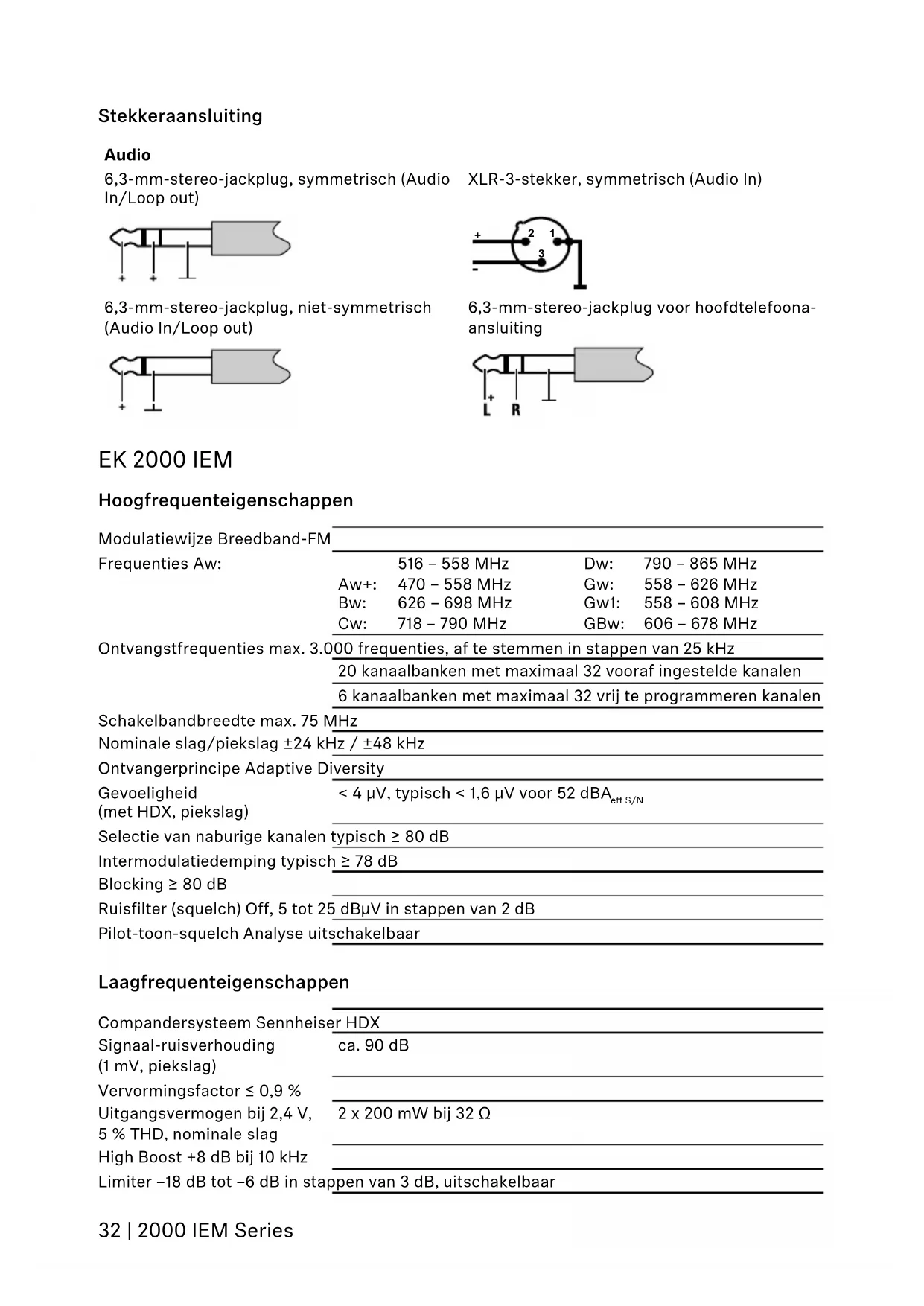

GEBRUIKSAANWIJZING EK 2000 IEM SENNHEISER
6,3-mm-stereo-jackplug voor hoofdtelefoona-ansluiting
EK 2000 IEM
Hoogfrequenteigenschappen
Modulatiewijze Breedband-FM
| Frequencies Aw: | 516 - 558 MHz | Dw: | 790 - 865 MHz |
| Aw+: | 470 - 558 MHz | Gw: | 558 - 626 MHz |
| Bw: | 626 - 698 MHz | Gw1: | 558 - 608 MHz |
| Cw: | 718 - 790 MHz | GBw: | 606 - 678 MHz |
| Ontvangstfrequencies max. 3.000 frequencies, af te stemmen in stappen van 25 kHz | |
| 20 kanaalbanken met maximaal 32 vooraf ingestelde kanalen | |
| 6 kanaalbanken met maximaal 32 vrij te programmeren kanalen | |
Schakelbandbreedte max. 75 MHz
Nominate slag/piekslag ± 24kHz / ± 48kHz
Ontvangerprincipe Adaptive Diversity
Gevoeligheid < 4 V typisch < 1,6 V voor 52dBA_effS / N (met HDX, piekslag)
Selectie van naburige kanalen typisch ≥ 80 dB
Intermodulatiedemping typisch ≥ 78 dB
Blocking ≥ 80 dB
Ruisfilter (squelch) Off, 5 tot 25 dBuV in stappen van 2 dB
Pilot-toon-squelch Analyse uitschakelbaar
Laagfrequenteigenschappen
Compandersystem Sennheiser HDX
Signaal-ruisverhouding ca. 90 dB
(1 mV, pieklag)
Vervormingsfactor ≤ 0.9%
Uitgangsvermögen bij 2,4 V, 2 × 200 ~mW bij 32 Ω
5% THD, nominale slag
High Boost +8 dB bij 10 kHz
Limiter -18 dB tot -6 dB in stappen van 3 dB, uitschakelbaar
Complete apparatus
Temperatuurbereik -10°C tot +55 °C
Voedingsspanning 2 batterijen type penlite AA (alkali-mangaan), 1,5 V of accupack BA 2015
Nominale spanning 2,4V
Stroomverbruik
- bij nominale spanning ca. 140 mA
- bij een uitgeschakelde ≤ 25 A diversity-ontvanger
Bedrijfstijd ca. 4 tot 6 h (afhankelijk van het volume)
Afmetingen ca. 82× 64× 24mm
Verklaringen van de fabrikant
Garantie
Sennheiser electronic GmbH & Co. KG verleent op dit product een garantie van 24 maanden.
De op dit moment geldende garantiebepalingenkestu downloads van het internet onder www.sennheiser.com of bij uw Sennheiser-leverancier opvragen.
In overeenstemming met onderstaande eisen
WEEE-richtlijn (2012/19/EU)
- Batterijrichtlijn (2006/66/EG & 2013/56/EU)
Aanwijzingen voor het behandelen als afval
Symbolen van bijv. een afvalcontainer, batterij/accu (indien van toepassing) en/of verpakking met een streep erdoor wil zeggen dat deze producten aan het einde van hun levensduur Niet via het huishoudelijk afval mogen worden afgevoerd, maar waar een(APpe inzamelplaats要去 worden afgevoerd. Zie voor verpakkingen a.u.b. de wettelijk voorschriften voor het geschieren inleveren van afval in uw land.
Meer informatatie over het recyclen van dit product kurz u opvragen bij uw gemeentelijkste autoritäten, de gemeentelijk inzamelplaatsen of uw Sennheiser-leverancier.
Het geschienen inzamelen van oude elektrische en elektronische apparaten, batterijen/accu's (indien van toepassing) en verpakkingen heeft tot doel het hergebruik en/of de terugwinning van grondstoffen te stimuleren en negatieve effecten, bijv. door eventueel aanwezige giftige stoffen, te voorkomen. Hiermee levert u een belangrijke bijdrage aan de bescherming van het milieu en de gezondheid.
EU-conformiteitsverklaring
RoHS-richtlijn (2011/65/EU)
Hierbij verklaar ik, Sennheiser electronic GmbH & Co. KG, dat het type radioapparatuur SR 2000 IEM, SR 2050 IEM, EK 2000 IEM conform is met Richtlijn 2014/53/EU.
De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.sennheiser.com/download.
