Type de produit	Récepteur numérique sans fil pour systèmes IEM
Marque	Sennheiser
Modèle	EK 2000 IEM
Plages de fréquences	516-558 MHz (Aw), 790-865 MHz (Dw), 470-558 MHz (Aw+), 558-626 MHz (Gw), 626-698 MHz (Bw), 718-790 MHz (Cw), 606-678 MHz (GBw), 558-608 MHz (Gw1)
Nombre de fréquences	Jusqu'à 3000, réglables par pas de 25 kHz
Banques de fréquences	20 banques préréglées (32 canaux chacune) + 6 banques programmables (32 canaux)
Largeur de bande de commutation	Jusqu'à 75 MHz
Stabilité de fréquence	±10 ppm (-10°C à +55°C)
Principe de réception	Adaptive Diversity
Sensibilité (avec HDX, excursion crête)	< 4 μV, typ. < 1,6 μV pour 52 dBAeff S/N
Système de réduction de bruit	Sennheiser HDX
Réponse en fréquence audio	25 à 15 000 Hz
Sortie audio	Prise jack 3,5 mm stéréo
Puissance de sortie audio	2 x 200 mW à 32 Ω (à 2,4 V, 5% DHT)
Rapport signal/bruit	Env. 90 dB (à 1 mV, excursion crête)
DHT (à 1 kHz, excursion nominale)	≤ 0,9 %
High Boost	+8 dB à 10 kHz
Limiteur	-18 dB à -6 dB, réglable par pas de 3 dB, désactivable
Alimentation	2 piles AA (alcaline manganèse) 1,5 V ou pack accu BA 2015
Consommation	Env. 140 mA (à tension nominale), ≤ 25 μA (éteint)
Autonomie	Env. 4 à 6 heures (selon le volume)
Dimensions	Env. 82 x 64 x 24 mm (3,23 x 2,52 x 0,95 pouces)
Poids (avec piles)	Env. 140 g (0,31 lb)
Température de fonctionnement	-10°C à +55°C
Garantie	24 mois
Conformité	DEEE, piles, directive 2014/53/UE, FCC Part 15, IC RSS-210
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité. Utiliser uniquement des accessoires Sennheiser.
Sécurité	Ne pas exposer à des températures extrêmes. Garder hors de portée des enfants. Respecter une distance minimale de 20 cm pour l'exposition RF.
Pièces détachées et réparabilité	Contacter Sennheiser ou un revendeur agréé. Aucune pièce réparable par l'utilisateur.

FOIRE AUX QUESTIONS - EK 2000 IEM SENNHEISER

Comment allumer le récepteur EK 2000 IEM ?

Insérez deux piles AA ou un pack accu BA 2015, puis appuyez sur le bouton Power. L'écran s'allume.

Comment régler la fréquence sur le EK 2000 IEM ?

Utilisez les touches de navigation pour sélectionner une banque et un canal. Vous pouvez aussi utiliser la fonction de recherche automatique.

Quelle est l'autonomie des piles ?

Environ 4 à 6 heures selon le volume. Utilisez des piles alcalines de qualité.

Le récepteur ne s'allume pas, que faire ?

Vérifiez les piles ou le pack accu. Assurez-vous qu'ils sont correctement insérés. Si le problème persiste, contactez Sennheiser.

Comment connecter le récepteur à un casque ?

Branchez votre casque sur la prise jack 3,5 mm stéréo en face avant. Réglez le volume avec la molette.

Comment activer le squelch ?

Allez dans le menu et réglez le squelch de 5 à 25 dBμV par pas de 2 dB, ou désactivez-le. Le squelch à signal pilote peut être désactivé.

Puis-je utiliser le récepteur avec d'autres marques d'émetteurs ?

Il est conçu pour fonctionner avec les émetteurs Sennheiser série 2000 IEM. L'utilisation avec d'autres marques n'est pas garantie.

Comment nettoyer le récepteur ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques. Évitez l'humidité.

Quelle est la distance maximale entre l'émetteur et le récepteur ?

La portée dépend des conditions. En général, jusqu'à 100 mètres en visibilité directe. Les murs et les interférences peuvent réduire la portée.

Le son est parasité, que faire ?

Vérifiez la fréquence, changez de canal si nécessaire. Assurez-vous que l'émetteur est allumé et sur la même fréquence. Éloignez-vous des sources d'interférences.

MODE D'EMPLOI EK 2000 IEM SENNHEISER

Caractéristiques techniques

Dati tecnici

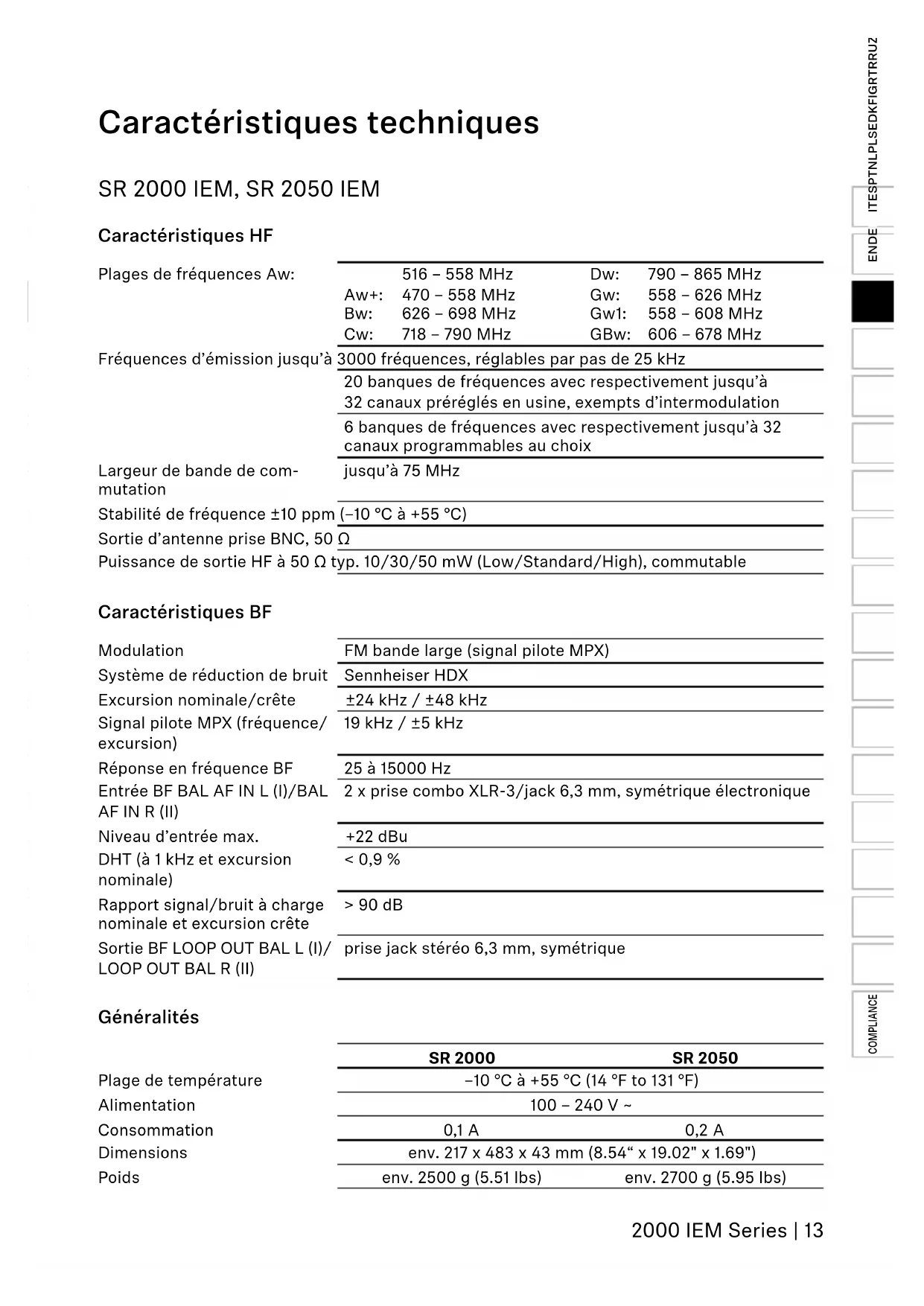

Caractéristiques techniques

Plages de fréquences Aw:	516 - 558 MHz	Dw:	790 - 865 MHz
	Aw+: 470 - 558 MHz	Gw:	558 - 626 MHz
	Bw: 626 - 698 MHz	Gw1:	558 - 608 MHz
	Cw: 718 - 790 MHz	GBw:	606 - 678 MHz
Fréquences d'émission jusqu'à	3000 fréquences, régibles par pas de 25 kHz
	20 banques de fréquences avec respectivement jusqu'à
	32 canaux pré régles en usine, exemptions d'intermodulation
	6 banques de fréquences avec respectivement jusqu'à 32 canaux programmables au choix
Largeur de bande de com-mutation	jusqu'à 75 MHz
Stabilité de fréquence ±10 ppm	(-10 °C à +55 °C)
Sortie d'antenne prise BNC, 50 Ω
Puisance de sortie HF à 50 Ω typ. 10/30/50 mW (Low/Standard/High), commutable

Caractéristiques BF

Modulation	FM bande large (signal pilote MPX)
Système de réduction de bruit	Sennheiser HDX
Excursion nominale/ crête	±24 kHz / ±48 kHz
Signal pilote MPX (fréquence/excursion)	19 kHz / ±5 kHz
Réponse en fréquence BF	25 à 15000 Hz
Entrée BF BAL AF IN L (I)/BALAF IN R (II)	2 x prise combo XLR-3/jack 6,3 mm, symétrique électronique
Niveau d'entrée max.	+22 dBu
DHT (à 1 kHz et excursionnominale)	< 0,9 %
Rapport signal/bruit à charge nominale et excursion crête	> 90 dB
Sortie BF LOOP OUT BAL L (I)/LOOP OUT BAL R (II)	prise jack stéréo 6,3 mm, symétrique

Généralités

	SR 2000	SR 2050
Plage de température	-10 °C à +55 °C (14 °F to 131 °F)
Alimentation	100 - 240 V ~
Consommation	0,1 A	0,2 A
Dimensions	env. 217 x 483 x 43 mm (8.54" x 19.02" x 1.69")
Poids	env. 2500 g (5.51 lbs)	env. 2700 g (5.95 lbs)

Connecteurs audio

Jack stéréo 6,3 mm, symétrique (Audio In/ Loop out)

Jack mono 6,3 mm, asymétrique (Audio In/ Loop out)

Connecteur XLR-3F, symétrique (Audio In)

Jack stéreo 6,3 mm pour sortie casque

Caracteristiques HF

Modulation FM bande large Plages de fréquences Aw:	516 - 558 MHz	Dw:	790 - 865 MHz
	Aw+: 470 - 558 MHz	Gw:	558 - 626 MHz
	Bw: 626 - 698 MHz	Gw1:	558 - 608 MHz
	Cw: 718 - 790 MHz	GBw:	606 - 678 MHz
Fréquences de réception jusqu'à 3000 fréquences, régibles par pas de 25 kHz
	20 banques de fréquences avec respectivement jusqu'à 32 canaux préréglés en usine
	6 banques de fréquences avec respectivement jusqu'à 32 canaux programmables au choix
Fréquences de réception jusqu'à 75 MHz
Excursion nominale/crete ±24 kHz / ±48 kHz
Principe du récepteur Adaptive Diversity
Sensibilité (avec HDX, excursion créée)	< 4 μV, typ. < 1,6 μV pour 52 dBAeff S/N
Rejection du canal adjacent typ. ≥ 80 dB
Atténuation d'intermodulation typ. ≥ 78 dB
Blocking ≥ 80 dB
Système anti-bruit (squelch) Off, 5 à 25 dBμV, régiable par pas de 2 dB
Squelch à signal pilote analyse désactivable

Caracteristiques BF

Système de réduction de bruit	Sennheiser HDX
Rapport signal/bruit (1 mV, excursion créé)	env. 90 dB
THD ≤ 0,9 %
Puisance de sortie à 2,4 V, 5 % DHT, excursion nominale	2 x 200 mW à 32 Ω
High Boost (accentuation des aigus)	+8 dB à 10 kHz
Limineur -18 dB à -6 dB, régliable par pas de 3 dB, désactivable

Généralités

Plage de température -10 °C à +55 °C (14 °F to 131 °F)
Alimentation 2 piles (AA, alcaline au manganèse), 1,5 V ou pack accu BA
	2015
Tension nominale 2,4 V =
Consommation
• à tension nominale	env. 140 mA
• avec le récepteur éteint ≤ 25 μA
Autonomie	env. 4 à 6 heures (en fonction du volume)
Dimensions	env. 82 x 64 x 24 mm (3.23" x 2.52" x 0.95")
Poids (avec piles)	env. 140 g (0.31 lbs)

Brochage du connecteur

Connecteur jack 3,5 mm, stéréo

Garantie

Sennheiser electronic GmbH & Co. KG offre une garantie de 24 mois sur ce produit.

Pour avoir les conditions de garantie actuelles, veuillez visiter notre site web sur www.sennheiser.com ou contactez votre partenaire Sennheiser.

En conformité avec les exigences suivantes

• Directive DEEE (2012/19/UE)
• Directive Piles et Accumulateurs (2006/66/CE & 2013/56/UE)

Notes sur la gestion de fin de vie

Le symbole de la poubelle sur roues barrée d'une croix sur le produit, la pile/batterie (le cas échéant) et/ou l'emballage signifie que ces produits, arrivés en fin de vie, ne doivent pas être jetés dans les ordures ménagères, mais faire l'objet d'une collecte séparée. Pour les déchets d'emballages, veuillez respecter les lois applicables dans votre pays en matière de tri sélectif des déchets.

Vous obtiendrez plus d'informations sur le recyclage de ces produits auprès de votre municipalité, auprès des points de collecte communaux ou auprès de votre partenaire Sennheiser.

L'objectif principal de la collecte séparée des déchets d'équipements électriques et électroniques, des piles/batteries (le cas échéant) et des emballages est de promouvoir le réemploi et/ou le recyclage et de prévenir les effets négatifs sur la santé et l'environnement dus à des pollutants potentiellement contenus. Vous contribuerez ainsi à la préservation de l'environnement et à la protection de la santé.

Déclaration UE de conformité

Le soussigné, Sennheiser electronic GmbH & Co. KG, déclare que l'équipement radioélectrique du type SR 2000 IEM, SR 2050 IEM, EK 2000 IEM est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.sennheiser.com/download.

Cet appareil est conforme à la Partie 15 des réglementations de la FCC et à la norme CNR-210 / NMB-003 d'Industrie Canada. L'utilisation de l'appareil doit respecter les deux conditions suivantes : (1) L'appareil ne doit pas produire d'interférences nuisibles, et, (2) il doit accepter toutes interférences reçues, y compris celles qui pourraient avoir des effets non désirés sur son fonctionnement.

Cet équipement a été testé et trouvé conforme aux limites définies pour un dispositif numérique de classe B, dans le cadre de la Partie 15 des réglementations de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nocives pour une installation résidentielle. Cet équipement produit, utilise et peut émettre une énergie haute fréquence et, s'il n'est pas installé et utilisé conformément aux instructions, provoquer des interférences gênantes pour les communications radio. Des risques d'interférences ne peuvent toutefois pas être totalement exclus dans certaines installations. Dans le cas d'interférences gênantes pour la réception des émissions de radio ou télédiffusées (il suffit, pour le constater, d'allumer et d'éteindre l'équipement), l'utilisateur est invité à prendre l'une des mesures suivantes pour les éliminer:

• Réorienter ou déplacer l'antenne réceptrice.
• Éloigner l'équipement du récepteur.
• Brancher l'équipement sur une prise ou un circuit différent de celui du récepteur.
• Consulter un revendeur ou un technicien de radio ou télévision expérimenté.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Toute modification non expressément approuvée par Sennheiser electronic Corp. peut annuler le droit de l'utilisateur à l'emploi de l'équipement en question.

Avant d'utiliser l'appareil, veuillez observer les dispositions légales en vigueur dans votre pays!

Ce dispositif fonctionne selon un régime de non brouillage et de non protection. Si l'utilisateur doit chercher à obtenir une certaine protection contre d'autres services radio fonctionnant dans les mêmes bandes de télévision, une licence radio serait requise. Pour en savoir plus, veuillez consulter la Circulaire des procédures concernant les clients CPC 2128, Délivrance de licences sur une base volontaire pour les appareils radio de faible puissance exempts de licence et exploités dans les bandes de télévision d'Innovation, Sciences et Développement économique Canada.

Information sur l'exposition aux radiofréquences:

Cet équipement est conforme aux limites d'exposition aux rayonnements RF établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 20 cm de distance entre la source de rayonnement et votre corps. Ce transmetteur ne doit pas être placé au même endroit ou utilisé simultanément avec un autre transmetteur ou antenne.
