EK 2000 IEM - Ricevitore SENNHEISER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ricevitore digitale senza fili per sistemi IEM
Marca	Sennheiser
Modello	EK 2000 IEM
Gamma di frequenze	516-558 MHz (Aw), 790-865 MHz (Dw), 470-558 MHz (Aw+), 558-626 MHz (Gw), 626-698 MHz (Bw), 718-790 MHz (Cw), 606-678 MHz (GBw), 558-608 MHz (Gw1)
Numero di frequenze	Fino a 3000, regolabili in passi da 25 kHz
Banche di frequenze	20 banche preimpostate (32 canali ciascuna) + 6 banche programmabili (32 canali)
Larghezza di banda di commutazione	Fino a 75 MHz
Stabilità di frequenza	±10 ppm (-10°C a +55°C)
Principio di ricezione	Adaptive Diversity
Sensibilità (con HDX, escursione di picco)	< 4 μV, tip. < 1,6 μV per 52 dBAeff S/N
Sistema di riduzione del rumore	Sennheiser HDX
Risposta in frequenza audio	25 a 15.000 Hz
Uscita audio	Presa jack 3,5 mm stereo
Potenza di uscita audio	2 x 200 mW a 32 Ω (a 2,4 V, 5% DHT)
Rapporto segnale/rumore	Circa 90 dB (a 1 mV, escursione di picco)
DHT (a 1 kHz, escursione nominale)	≤ 0,9%
High Boost	+8 dB a 10 kHz
Limitatore	-18 dB a -6 dB, regolabile in passi da 3 dB, disattivabile
Alimentazione	2 batterie AA (alcaline manganese) 1,5 V o pacco batterie BA 2015
Consumo	Circa 140 mA (a tensione nominale), ≤ 25 μA (spento)
Autonomia	Circa 4-6 ore (a seconda del volume)
Dimensioni	Circa 82 x 64 x 24 mm (3,23 x 2,52 x 0,95 pollici)
Peso (con batterie)	Circa 140 g (0,31 lb)
Temperatura di funzionamento	-10°C a +55°C
Garanzia	24 mesi
Conformità	DEEE, batterie, direttiva 2014/53/UE, FCC Part 15, IC RSS-210
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Evitare l'umidità. Utilizzare solo accessori Sennheiser.
Sicurezza	Non esporre a temperature estreme. Tenere fuori dalla portata dei bambini. Mantenere una distanza minima di 20 cm per l'esposizione RF.
Pezzi di ricambio e riparabilità	Contattare Sennheiser o un rivenditore autorizzato. Nessuna parte riparabile dall'utente.

Domande frequenti - EK 2000 IEM SENNHEISER

Come accendere il ricevitore EK 2000 IEM?

Inserire due batterie AA o un pacco batterie BA 2015, quindi premere il pulsante Power. Lo schermo si accende.

Come regolare la frequenza sul EK 2000 IEM?

Utilizzare i tasti di navigazione per selezionare una banca e un canale. È anche possibile utilizzare la funzione di ricerca automatica.

Qual è l'autonomia delle batterie?

Circa 4-6 ore a seconda del volume. Utilizzare batterie alcaline di qualità.

Il ricevitore non si accende, cosa fare?

Controllare le batterie o il pacco batterie. Assicurarsi che siano inseriti correttamente. Se il problema persiste, contattare Sennheiser.

Come collegare il ricevitore a un auricolare?

Collegare l'auricolare alla presa jack 3,5 mm stereo sul pannello frontale. Regolare il volume con la manopola.

Come attivare lo squelch?

Andare nel menu e impostare lo squelch da 5 a 25 dBμV in passi da 2 dB, o disattivarlo. Lo squelch a segnale pilota può essere disattivato.

Posso utilizzare il ricevitore con altre marche di trasmettitori?

È progettato per funzionare con i trasmettitori Sennheiser serie 2000 IEM. L'uso con altre marche non è garantito.

Come pulire il ricevitore?

Utilizzare un panno morbido e asciutto. Non utilizzare prodotti chimici. Evitare l'umidità.

Qual è la distanza massima tra trasmettitore e ricevitore?

La portata dipende dalle condizioni. In generale, fino a 100 metri in linea visiva. Muri e interferenze possono ridurre la portata.

L'audio è disturbato, cosa fare?

Controllare la frequenza, cambiare canale se necessario. Assicurarsi che il trasmettitore sia acceso e sulla stessa frequenza. Allontanarsi da fonti di interferenza.

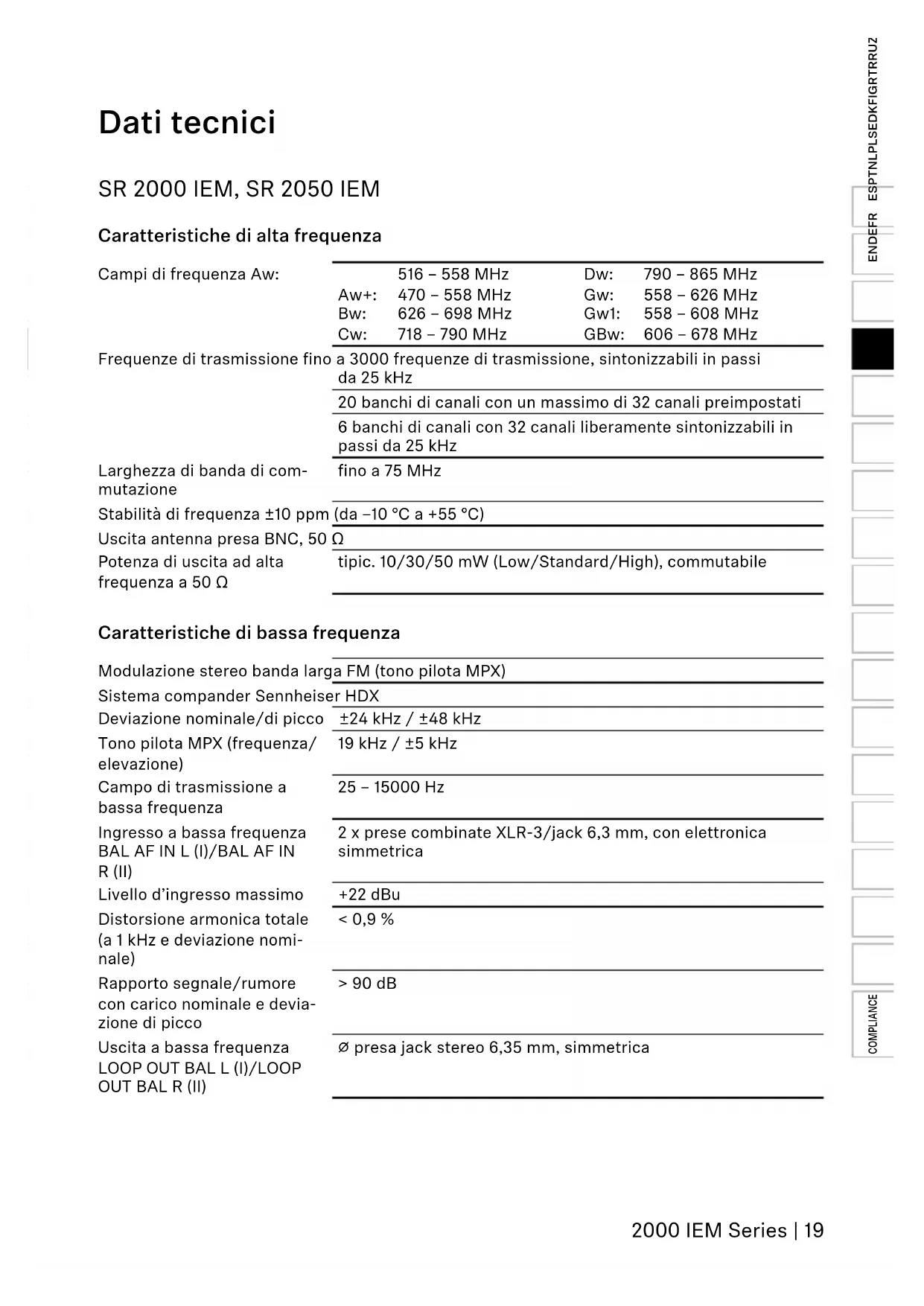

MANUALE UTENTE EK 2000 IEM SENNHEISER

Caratteristiche di alta frequenza

Campi di frequenza Aw:	516 - 558 MHz	Dw: 790 - 865 MHz
	Aw+: 470 - 558 MHz	Gw: 558 - 626 MHz
	Bw: 626 - 698 MHz	Gw1: 558 - 608 MHz
	Cw: 718 - 790 MHz	GBw: 606 - 678 MHz
Frequenze di trasmissione sono a 3000 freuenzesi di trasmissione, sintonizzabili in passi da 25 kHz
	20 bianchi di canali con un massimo di 32 canali preimpostati
	6 bianchi di canali con 32 canali liberamente sintonizzabili in passi da 25 kHz
Larghezza di banda di commutazione	fino a 75 MHz
Stabilità di freuenza ±10 ppm	(da -10 °C a +55 °C)
Uscita antenna presa BNC, 50 Ω
Potenza di uscita ad alla freuenza a 50 Ω	tipic. 10/30/50 mW (Low/Standard/High), commutabile

Caratteristiche di bassafrequency

Modulazione stereo banda larga FM (tono pilota MPX)
Sistema compander Sennheiser HDX
Deviazione nominale/di picco	±24 kHz / ±48 kHz
Tono pilota MPX (frequenza/elevazione)	19 kHz / ±5 kHz
Campo di trasmissione a Bassa frequenza	25 - 15000 Hz
Ingresso a bassa frequenza BAL AF IN L (I)/BAL AF IN R (II)	2 x prese combinate XLR-3/jack 6,3 mm, con elettronica simmetrica
Livello d'ingresso massimo	+22 dBu
Distorsione armonica totale (a 1 kHz e deviazione nomi-nale)	< 0,9 %
Rapporto segnale/rumore con carico nominale e devia-zione di picco	>90 dB
Uscita a bassa frequenza LOOP OUT BAL L (I)/LOOP OUT BAL R (II)	Ø presa jack stereo 6,35 mm, simmetrica

Apparecchio

	SR 2000 SR 2050
Campo di temperatura -10 °C a +55 °C
Alimentazione elettrica 100 - 240 V ~
Corrente assorbita 0,1 A 0,2 A
Dimensioni ca. 217 x 483 x 43 mm
Peso ca. 2500 g ca. 2700 g

Disposizione degli attacchi

Audio

Connettore jack stereo 6,3 mm, simmetrico (Audio In/Loop out)

Connettore jack mono 6,3 mm, asimmetrico (Audio In/Loop out)

Connettore XLR-3, simmetrico (Audio In)

Connettore jack stereo 6,3 mm per collegamento cuffie

EK 2000 IEM

Caratteristiche di alta frequenza

Modulazione banda larga FM
Campi di frequenza Aw:	516 - 558 MHz	Dw:	790 - 865 MHz
	Aw+: 470 - 558 MHz	Gw:	558 - 626 MHz
	Bw: 626 - 698 MHz	Gw1:	558 - 608 MHz
	Cw: 718 - 790 MHz	GBw:	606 - 678 MHz
Frequenze di ricezione sono a 3000 freuenzesi di ricezione, sintonizzabili in passi da 25 kHz
	20 bianchi di canali con ciaccuno sono a 32 canali preimpostati
	6 bianchi di canali con ciaccuno sono a 32 canali programmabili
Larghezza di banda di com-mutazione	fino a 75 MHz
Deviazione nominale/di picco ±24 kHz / ±48 kHz
Principio di ricezione Adaptive	Diversity
Sensibilità (con HDX, deviazione di picco)	< 4 μV, tip. < 1,6 μV per 52 dBAeff S/N
Selezione del canale adiacente	tip. ≥ 80 dB
Attenuazione dell'intermodulazione	tip. ≥ 78 dB
Blocking ≥ 80 dB
Soppressione rumori (squelch)	Off, da 5 a 25 dBμV in passi da 2 dB
Squelch del tono pilota schermatura disattivabile

Caratteristiche di bassafrequency

Sistema compander Sennheiser HDX
Rapporto segnale/rumore (1 mV, deviazione di picco)	ca. 90 dB
Distorsione armonica totale ≤ 0,9 %
Potenza di uscita a 2,4 V, 5 %	2 x 200 mW a 32 Ω
THD e deviazione nominale
High Boost +8 dB a 10 kHz
Limiter -18 dB a -6 dB in passi	da 3 dB, disattivabile

Apparecchio

Campo di temperatura -10 °C a +55 °C
Alimentazione elettrica	2 batterie tipo Mignon AA (alcaline al manganese) 1,5 V o pac-co batterie BA 2015
Tensione nominale	2,4 V ---
Corrente assorbita
• con tensione nominale	ca. 140 mA
• con ricevitore diversity spento	≤ 25 μA
Tempo di funzionamento	ca. da 4 a 6 h (a seconda del volume)
Dimensioni	ca. 82 x 64 x 24 mm
Peso (batterie incluse)	ca. 140 g

Disposizione degli attacchi

Connettore jack 3,5 mm, stereo

Dichiarazioni del costruttore

Garanzia

Per quello prodotto Sennheiser electronic GmbH & Co. KG offre una garanzia di 24 mesi.

Le condizioni di garanzia attualmente valide possono essere consultate sul site Internet www.sennheiser.com oppure presso un centro servizi Sennheiser.

In conformità ai seguenti requisiti

• Direttiva RAEE (2012/19/UE)
• Direttiva sulle batterie (2006/66/CE & 2013/56/UE)

Indicazioni per lo smaltimento

Il simbolo barrato del bidone dei rifiuti su ruote, presente sul prodotto o sulle relative pile/batterie (ove applicabile) e/o confazione, indica che, a utilizzo terminato, i prodotti non sono essere smaltiti con i rifiuti domestici, ma devono essere conferiti in impianti di smaltimento separati. Per quanto riguarda le confezioni, osservare le disposizioni di legge in materia di raccolta differenziata vigenti nel proprio Paese.

Ulteriori informazioni sul ricolco dei presenti prodotti sono disponibili presso la propria amministrazione comunale, nei punti di raccolta o ritiro o presso il centro servizi Sennheiser di fiducia.

La raccolta differenziata di appearecchi elettrici ed elettronici vecchi, di pile/batterie (ove applicabile) e confezioni serve a incentivare il riutilizzo e/o la valorizzazione dei materiali e a evitare effetti negativi causati, ad es., da sostanze potenzialmente dannose contenate in essi. In tal modo si da un importante contributo alla tutela dell'ambiente e della salute.

Dichiarazione di conformità UE

• Direttiva RoHS (2011/65/UE)

Il fabbricante, Sennheiser electronic GmbH & Co. KG, dichiara che il tipo di apparecchiatura radio SR 2000 IEM, SR 2050 IEM, EK 2000 IEM è conforme alla direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.sennheiser.com/download.
