INSTRUKCJA OBSŁUGI EK 2000 IEM SENNHEISER

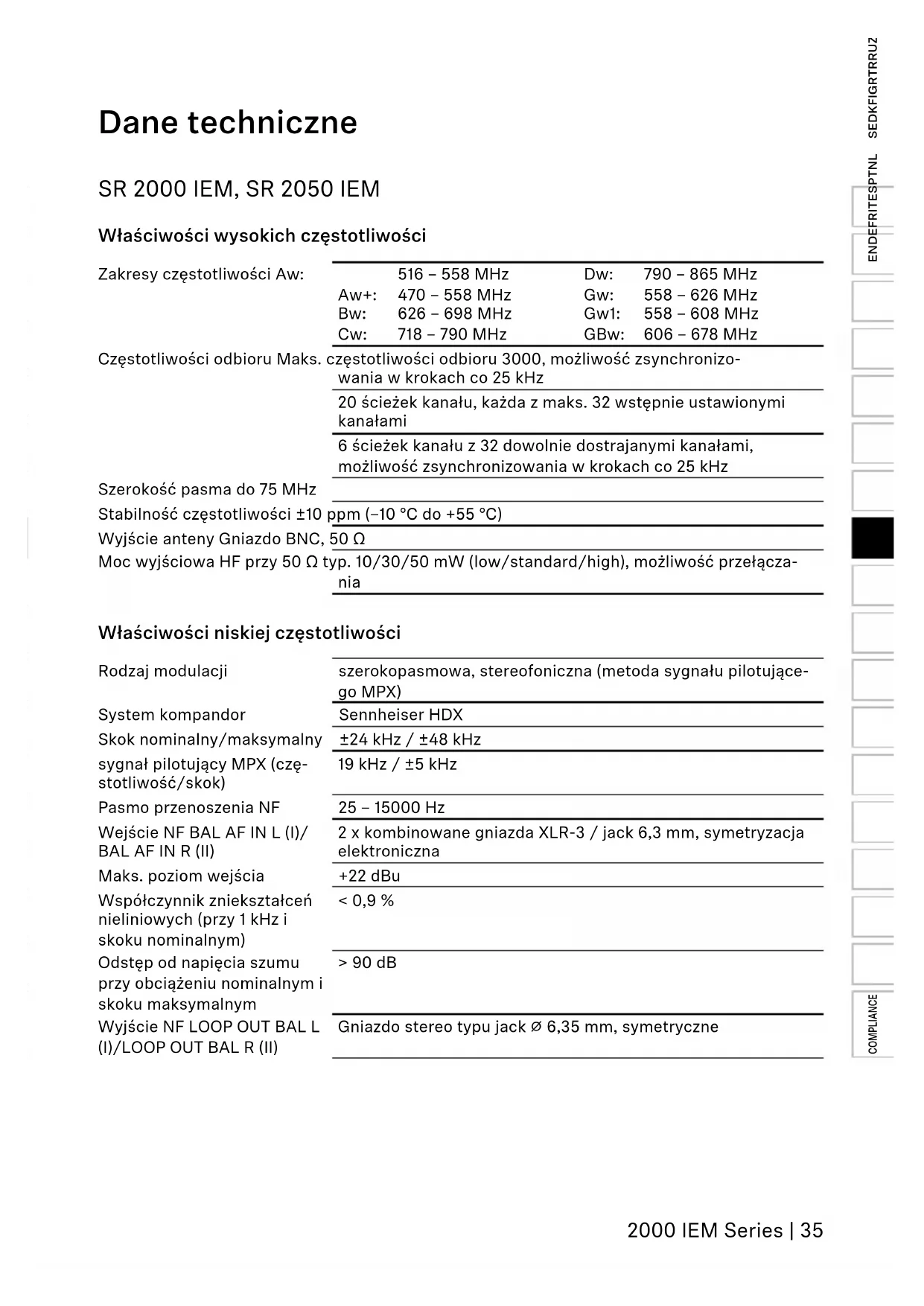

Właściwości wysokich częstotliwości Zakresy częstotliwości Aw: Aw+: Bw: Cw: 516 – 558 MHz 470 – 558 MHz 626 – 698 MHz 718 – 790 MHz Dw: Gw: Gw1: GBw: 790 – 865 MHz 558 – 626 MHz 558 – 608 MHz 606 – 678 MHz Częstotliwości odbioru Maks. częstotliwości odbioru 3000, możliwość zsynchronizo- wania w krokach co 25 kHz 20 ścieżek kanału, każda z maks. 32 wstępnie ustawionymi kanałami 6 ścieżek kanału z 32 dowolnie dostrajanymi kanałami, możliwość zsynchronizowania w krokach co 25 kHz Szerokość pasma do 75 MHz Stabilność częstotliwości ±10 ppm (–10 °C do +55 °C) Wyjście anteny Gniazdo BNC, 50 Ω Moc wyjściowa HF przy 50 Ω typ. 10/30/50 mW (low/standard/high), możliwość przełącza- nia Właściwości niskiej częstotliwości Rodzaj modulacji szerokopasmowa, stereofoniczna (metoda sygnału pilotujące- go MPX) System kompandor Sennheiser HDX Skok nominalny/maksymalny ±24 kHz / ±48 kHz sygnał pilotujący MPX (czę- stotliwość/skok) 19 kHz / ±5 kHz Pasmo przenoszenia NF 25 – 15000 Hz Wejście NF BAL AF IN L (I)/ BAL AF IN R (II) 2 x kombinowane gniazda XLR-3 / jack 6,3 mm, symetryzacja elektroniczna Maks. poziom wejścia +22 dBu Współczynnik zniekształceń nieliniowych (przy 1 kHz i skoku nominalnym) < 0,9 % Odstęp od napięcia szumu przy obciążeniu nominalnym i skoku maksymalnym > 90 dB Wyjście NF LOOP OUT BAL L (I)/LOOP OUT BAL R (II) Gniazdo stereo typu jack ⌀ 6,35 mm, symetryczne36 | 2000 IEM Series Urządzenie SR 2000 SR 2050 Zakres temperatur –10 °C do +55 °C Zasilanie napięciowe 100 – 240 V ~ Pobór prądu 0,1 A 0,2 A Wymiary ok. 217 x 483 x 43 mm Waga (z bateriami) ok. 2500 g ok. 2700 g Układ pinów wtyków Audio Wtyk stereo typu jack 6,3 mm, symetryczny (audio in/loop out) Wtyk XLR-3 (żeński), trafosymetryczny

Wtyk mono typu jack 6,3-mm, niesymetryczny (audio in/loop out) Wtyk stereo typu jack 6,3 mm do podłączania słuchawek EK 2000 IEM Właściwości wysokich częstotliwości Rodzaj modulacji szerokopasmowa Zakresy częstotliwości Aw: Aw+: Bw: Cw: 516 – 558 MHz 470 – 558 MHz 626 – 698 MHz 718 – 790 MHz Dw: Gw: Gw1: GBw: 790 – 865 MHz 558 – 626 MHz 558 – 608 MHz 606 – 678 MHz Częstotliwości odbioru Maks. częstotliwości odbioru 3000, możliwość zsynchronizo- wania w krokach co 25 kHz 20 ścieżek kanału, każda z maks. 32 wstępnie ustawionymi kanałami 6 ścieżek kanału z maksymalnie 32 dowolnie programowalnymi kanałami Szerokość pasma do maks. 75 MHz Skok nominalny/maksymalny ±24 kHz / ±48 kHz Zasada działania odbiornika Adaptive Diversity Czułość (z HDX, skok maksymalny) < 4 μV, typ. < 1,6 μV dla 52 dBA eff S/N Selekcja sąsiednich kanałów typ. ≥ 80 dB Tłumienie intermodulacji typ. ≥ 78 dB Blokowanie ≥ 80 dB Blokada szumów (squelch) Off, 5 do 25 dBμV w krokach co 2 dB2000 IEM Series | 37

EN DEFRITESPTNLPLSEDKFIGRTRRUZHKO JA

COMPLIANCE Sygnał pilotujący squelch Możliwość wyłączenia funkcji analizującej Właściwości niskiej częstotliwości System kompandor Sennheiser HDX Stosunek sygnału do szumu (1 mV, skok maksymalny) ok. 90 dB Współczynnik zniekształceń nieliniowych ≤ 0,9 % Moc wyjściowa przy 2,4 V, 5 % THD i skok nominalny 2 x 200 mW przy 32 Ω High Boost +8 dB przy 10 kHz Limiter –18 dB do –6 dB w krokach co 3 dB, możliwość wyłączenia Urządzenie Zakres temperatur –10 °C do +55 °C Zasilanie napięciowe 2 baterie, typ Mignon AA (alkaliach manganu), 1,5 V lub zestaw akumulatorowy BA 2015 Napięcie nominalne 2,4 V ⎓ Pobór prądu

• przy napięciu nominalnym ok. 140 mA

• przy wyłączonym odbior- niku Diversity ≤ 25 μA Czas pracy ok. 4 do 6 h (zależnie od głośności) Wymiary ok. 82 x 64 x 24 mm Waga (z bateriami) ok. 140 g Układ pinów wtyków Wtyk stereo typu jack 3,5 mm L R38 | 2000 IEM Series Deklaracje producenta Gwarancja Sennheiser electronic GmbH & Co. KG udziela na ten produkt 24-miesięcznej gwarancji. Aktualnie obowiązujące warunki gwarancji można uzyskać w Internecie na stronie www.sennheiser.com lub u przedstawiciela firmy Sennheiser. Zgodnie z następującymi wymaganiami

• Dyrektywa WEEE (2012/19/UE)

• Dyrektywa w sprawie baterii i akumulatorów (2006/66/WE & 2013/56/UE) Informacje dotyczące utylizacji Symbol przekreślonego śmietnika na kółkach, umieszczony na produkcie, baterii / akumulatorze (jeśli dotyczy) i / lub opakowaniu, oznacza, że produktów tych nie należy wyrzucać do pojemnika na zwykłe odpady komunalne po zakończeniu ich eksploatacji, lecz należy je przekazać do spe- cjalnego punktu recyklingu. W przypadlu opakowań prosimy uwzględnić krajoweprzepisy usta- wowe dotyczące segregacji odpadów. Dalsze informacje dotyczące recyklingu tych produktów można uzyskać w lokalnym urzędzie gminy, komunalnych punktach zbiórki odpadów lub u lokalnego przedstawiciela firmy Sennhe- iser. Oddzielne zbieranie zużytych urządzeń elektrycznych ielektronicznych, baterii / akumulatorów (jeśli dotyczy) i opakowań służy wspieraniu odzysku i/lub ponownego wykorzystania surowców wtórnych oraz minimalizowaniu ich negatywnych skutków, np. ze względu zawartość potencjal- nie szkodliwych substancji. W ten sposób przyczyniają się Państwo do ochrony środowiska i zdrowia. Deklaracji zgodności UE

• Dyrektywa RoHS (2011/65/UE) Sennheiser electronic GmbH & Co. KG niniejszym oświadcza, że typ urządzenia radiowego SR 2000 IEM, SR 2050 IEM, EK 2000 IEM jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.sennheiser.com/download.2000 IEM Series | 39
