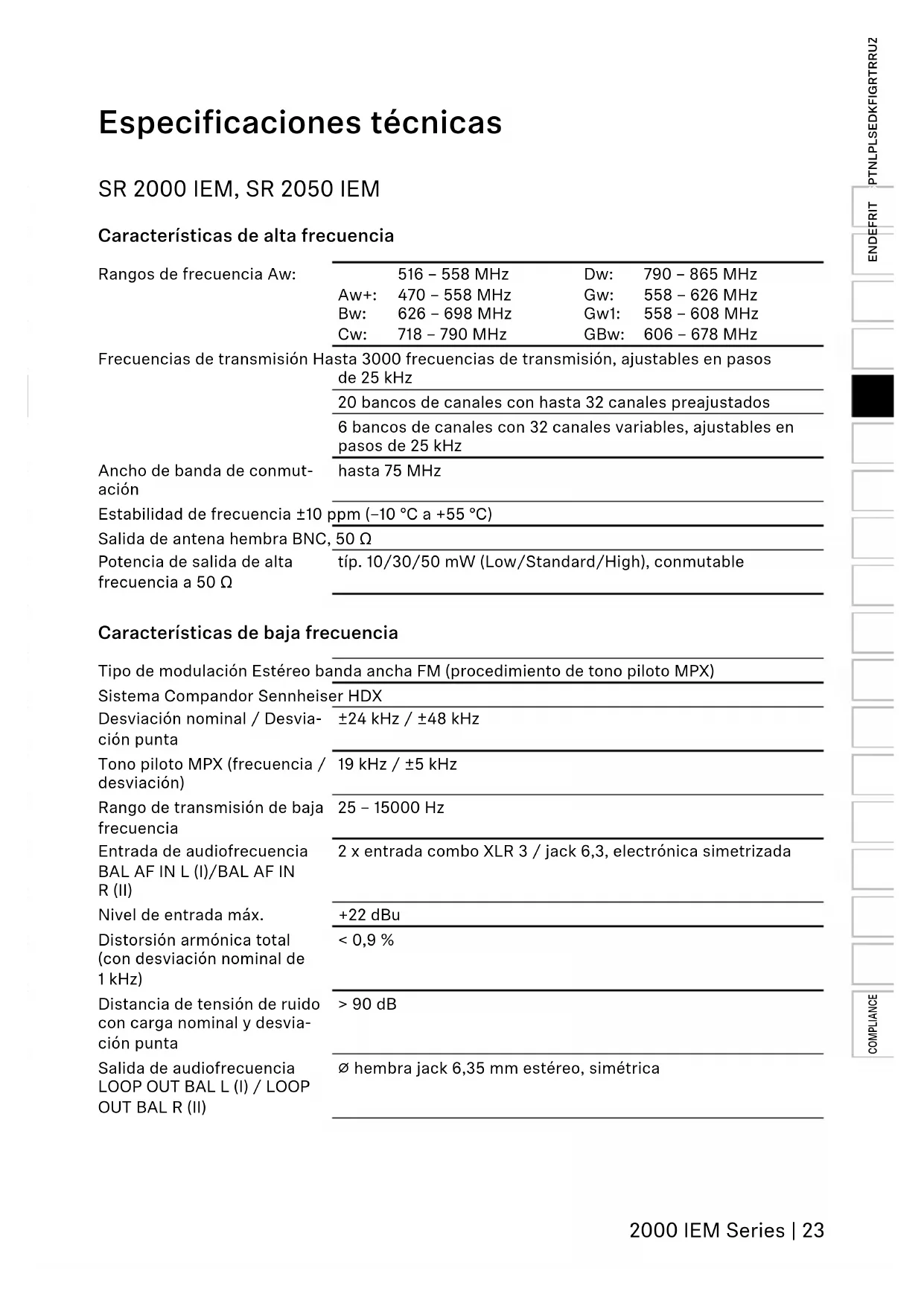

MANUAL DE USUARIO EK 2000 IEM SENNHEISER
Especificaciones sociales
Dados技术和
Technische specificaties
Dane techniczne
Tekniska data
Tekniske data
Tekniset tiedot
| Rangos de Frequencia Aw: | 516 - 558 MHz | Dw: 790 - 865 MHz |
| Aw+: 470 - 558 MHz | Gw: 558 - 626 MHz | |
| Bw: 626 - 698 MHz | Gw1: 558 - 608 MHz | |
| Cw: 718 - 790 MHz | GBw: 606 - 678 MHz | |
| Frecuencias de transmisión Hasta 3000 Frequencias de transmisión, ajustables en pasos de 25 kHz | ||
| 20 bancos de canales con hasta 32 canales preajustados | ||
| 6 bancos de canales con 32 canales variables, ajustables en pasos de 25 kHz | ||
| Ancho de banda de comutación | hasta 75 MHz | |
| Estabilidad de Frequencia ±10 ppm (-10 °C a +55 °C) | ||
| Salida de antenna hembra BNC, 50 Ω | ||
| Potencia de salute de alta ↑tip. 10/30/50 mW (Low/Standard/High), combustible | ||
| frecuencia a 50 Ω | ||
\section*{Caracteristicas de baja Frequencia}
| Tipo de modulación Estéreo banda ancha FM (procedimiento de tono piloto MPX) | |
| Sistema Compandor Sennheiser HDX | |
| Desviación nominal / Desviación punta | ±24 kHz / ±48 kHz |
| Tono piloto MPX (frecuencia / desviación) | 19 kHz / ±5 kHz |
| Rango de transmisión de baja Frequencia | 25 – 15000 Hz |
| Entrada de audiofrecuencia BAL AF IN L (I)/BAL AF IN R (II) | 2 x entrada combo XLR 3 / jack 6,3, electrónica simetrizada |
| Nivel de entrada max. | +22 dBu |
| Distorsión armónica total (con desviación nominal de 1 kHz) | < 0,9 % |
| Distancia de tension de ruido conarga nominal y desviación punta | >90 dB |
| Salida de audiofrecuencia LOOP OUT BAL L (I) / LOOP OUT BAL R (II) | ø hembra jack 6,35 mm estéreo, simétrica |
Todo el aparato
| SR 2000 SR 2050 | |
| Rango de temperature -10 °C a +55 °C (14 °F to 131 °F) | |
| Alimentación de tensión 100 – 240 V ~ | |
| Consumo de corriente 0,1 A 0,2 A | |
| Dimensiones aprox. 217 x 483 x 43 mm (8.54" x 19.02" x 1.69") | |
| Peso (incl. pilas) aprox. 2500 g (5.51 lbs) aprox. 2700 g (5.95 lbs) | |
Asignación de conectores
Audio
Jack estereo de 6,3 mm, simétrico (Audio In/ Loop out)
Jack mono de 6,3 mm, asimétrico (Audio In/ Loop out)
Conector XLR-3, simétrico (Audio In)
Jack estereo de 6,3 mm para conexión de auriculares
EK 2000 IEM
\section*{Caracteristicas de alta Frequencia}
| Tipo de modulación FM banda ancha | |||
| Rangos de Frequencia Aw: | 516 - 558 MHz | Dw: | 790 - 865 MHz |
| Aw+: 470 - 558 MHz | Gw: | 558 - 626 MHz | |
| Bw: 626 - 698 MHz | Gw1: | 558 - 608 MHz | |
| Cw: 718 - 790 MHz | GBw: | 606 - 678 MHz | |
| Frecuencias de recepción Hasta 3000 freuencies de recepción, ajustables en pasos de 25 kHz | |||
| 20 bancos de canales con hasta 32 canales preajustados cada uno | |||
| 6 bancos de canales con hasta 32 canales de libre programa- ción | |||
| Ancho de banda de comut-ación | hasta 75 MHz | ||
| Desviación nominal / Desviación punta | ±24 kHz / ±48 kHz | ||
| Principio del receptor Adaptive | Diversity | ||
| Sensibilitidad (con HDX, desviación punta) | < 4 μV, típ. < 1,6 μV para 52 dBAEff S/N | ||
| Selección de canal adyacente típ. ≥ 80 dB | |||
Atenuación de intermodulación típ. ≥ 78 dB
Blocking ≥ 80 dB
Supresión de ruidos (Squelch) Off, 5 a 25 dBμV en pasos de 2 dB
Supresión de ruidos de tono piloto Valoración desconectable
\section*{Característica de baja Frequencia}
Sistema Compandor Sennheiser HDX
Separación postal/ruido aprox. 90 dB
(1 mV, desviación punta)
Distorsión armónica total ≤ 0,9%
Potencia de calidad a 2,4 V, 2 × 200 ~mW a 32
5% THD, desviación nominal
Alimentación de tension 2 pilas tipo Mignon AA (alcali manganés), 1,5 V o paquete de baterías BA 2015
Tensión nominal 2,4 V =
Consumo de corriente
- con tensión nominal aprox. 140 mA
- con el receptor Diversity ≤ 25 μA desconectado
Autonomía aprox. 4 a 6 h (dependiendo del volumen)
Dimensiones aprox. 82× 64× 24 mm (3.23^ × 2.52^ × 0.95^ )
Peso (incl. pilas) aprox. 140 g (0.31 lbs)
Asignación de conectores
Jack de 3,5 mm, estéreo
Declaraciones del fabricante
Garantía
Sennheiser electronic GmbH & Co. KG concede una garantía de 24 meses sobre este producto.
Puede consultar las conditiones de garantia actuales en la page de Internet www.sennheiser.com u obtenerlas de su distribuidor Sennheiser.
Conformidad con las siguientes directivas
- Directiva WEEE (2012/19/UE)
- Directa sobre baterias (2006/66/CE & 2013/56/UE)
Instrucciones para el desecho
El símbolo tachado del contentedor de basura sobre ruedas en el producto, la batería/pila recargable (si fuera Needed) y/o el envase advierte de que这些东西 productos no se deben desechar con la basura domestica al final de su vida útul, sino que deben desecharse por分开ado. Para los envases, observe las prescrições legales sobre separación de desechos de su País.
Obtendrá más información sobre el reciclaje de这些东西 productos en la administración de su municipio, en los+puntos de recogida o devolución municipales o de su proveedor Sennheiser.
La recoleccion por分开arado aparatos viejos eletricos y electronicos, baterias/pilas recargables (si fuera necessario) y envases sirve para promover la reutilizacion y/o el reciclaje y evaporar efectos negativos, por exemple, los que couldan causar los contaminantes que contengan. Asi haa una contribuacion muy importante para proteger是我国o ambiente y la salute humana.
Declaración UE de conformidad
Por la presente, Sennheiser electronic GmbH & Co. KG declara que el tipo de equipo radioeléctrico SR 2000 IEM, SR 2050 IEM, EK 2000 IEM es conforme con la Directiva 2014/53/UE.
El texto completo de la declaracion UE de conformidad está disponible en la direction Internet seguido: www.sennheiser.com/download.
