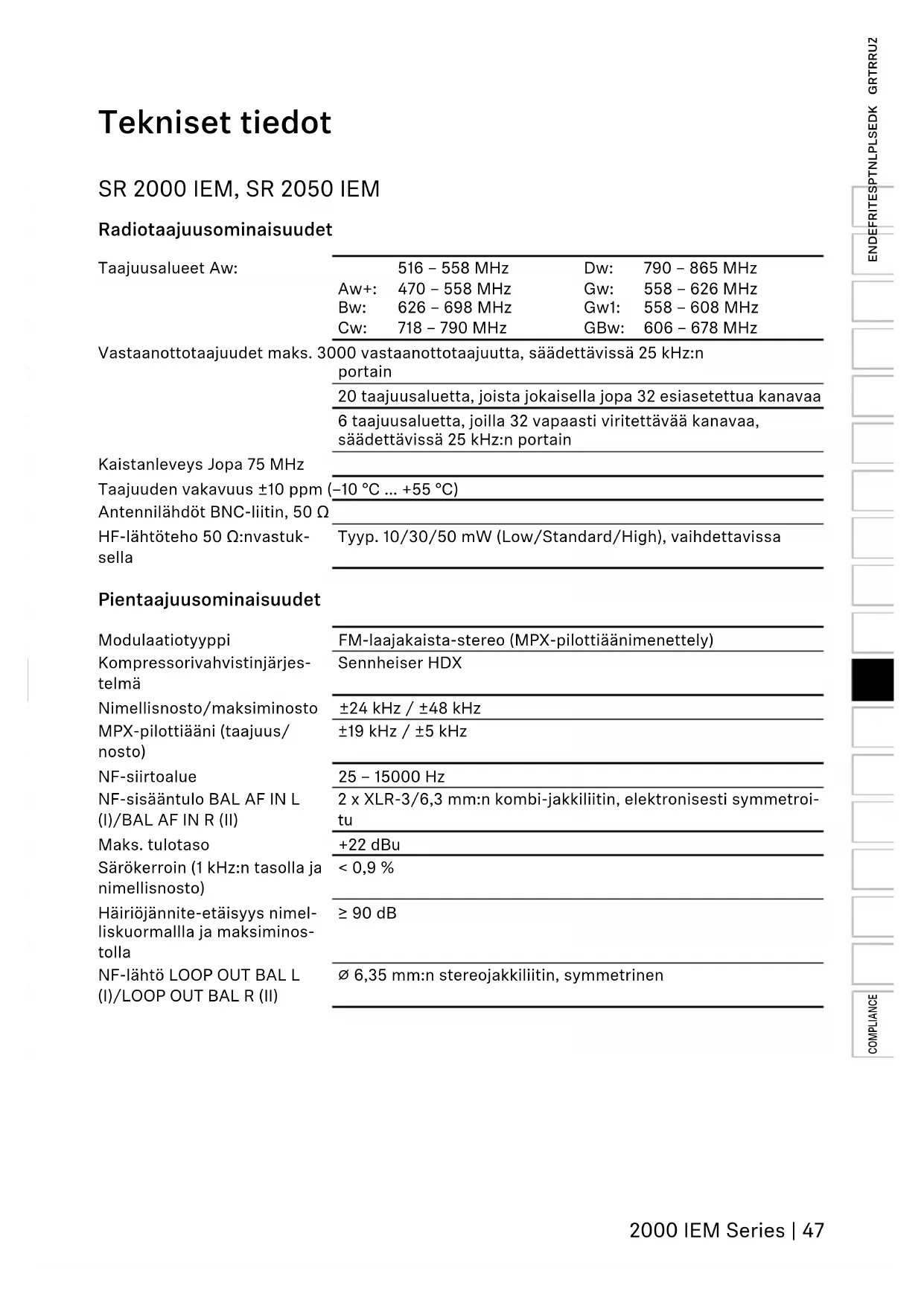

Radiotaajuusominaisuudet Taajuusalueet Aw: Aw+: Bw: Cw: 516 – 558 MHz 470 – 558 MHz 626 – 698 MHz 718 – 790 MHz Dw: Gw: Gw1: GBw: 790 – 865 MHz 558 – 626 MHz 558 – 608 MHz 606 – 678 MHz Vastaanottotaajuudet maks. 3000 vastaanottotaajuutta, säädettävissä 25 kHz:n portain 20 taajuusaluetta, joista jokaisella jopa 32 esiasetettua kanavaa 6 taajuusaluetta, joilla 32 vapaasti viritettävää kanavaa, säädettävissä 25 kHz:n portain Kaistanleveys Jopa 75 MHz Taajuuden vakavuus ±10 ppm (–10 °C ... +55 °C) Antennilähdöt BNC-liitin, 50 Ω HF-lähtöteho 50 Ω:nvastuk- sella Tyyp. 10/30/50 mW (Low/Standard/High), vaihdettavissa Pientaajuusominaisuudet Modulaatiotyyppi FM-laajakaista-stereo (MPX-pilottiäänimenettely) Kompressorivahvistinjärjes- telmä Sennheiser HDX Nimellisnosto/maksiminosto ±24 kHz / ±48 kHz MPX-pilottiääni (taajuus/ nosto) ±19 kHz / ±5 kHz NF-siirtoalue 25 – 15000 Hz NF-sisääntulo BAL AF IN L (I)/BAL AF IN R (II) 2 x XLR-3/6,3 mm:n kombi-jakkiliitin, elektronisesti symmetroi-

Maks. tulotaso +22 dBu Särökerroin (1 kHz:n tasolla ja nimellisnosto) < 0,9 % Häiriöjännite-etäisyys nimel- liskuormallla ja maksiminos- tolla ≥ 90 dB NF-lähtö LOOP OUT BAL L (I)/LOOP OUT BAL R (II) ⌀ 6,35 mm:n stereojakkiliitin, symmetrinen48 | 2000 IEM Series Koko laite SR 2000 SR 2050 Lämpötila-alue –10 °C ... +55 °C Jännitteensyöttö 100 – 240 V ~ Virrankulutus 0,1 A 0,2 A Mitat n. 217 x 483 x 43 mm Paino (paristojen kanssa) n. 2500 g n. 2700 g Pistokevaraus Audio 6,3-mm:n stereo-jakkiliitin, symmetrinen (Audio In/Loop out) XLR-3-pistoke (naaras), muuntaja-symmet- rinen

6,3 mm:n mono-jakkiliitin, epäsymmetrinen (Audio In/Loop out) 6,3-mm:n stereo-jakkiliitin kuulokeliitäntää varten EK 2000 IEM Radiotaajuusominaisuudet Modulaatiotyyppi Laajakaista-FM Taajuusalueet Aw: Aw+: Bw: Cw: 516 – 558 MHz 470 – 558 MHz 626 – 698 MHz 718 – 790 MHz Dw: Gw: Gw1: GBw: 790 – 865 MHz 558 – 626 MHz 558 – 608 MHz 606 – 678 MHz Vastaanottotaajuudet maks. 3000 vastaanottotaajuutta, säädettävissä 25 kHz:n portain 20 taajuusaluetta, joista jokaisella jopa 32 esiasetettua kanavaa 6 taajuusaluetta, joilla 32 vapaasti ohjelmoitavaa kanavaa Kaistanleveys Enintään 75Hz Nimellisnosto/maksiminosto ±24 kHz / ±48 kHz Vastaanottimen periaate Adaptive Diversity Herkkyys (HDX, maksimipoikkeama) < 4 μV, tyyp. < 1,6 μV tasolla 52 dBA eff S/N Viereisen kanavan selektii- visyys Tyyp. ≥ 80 dB Keskeismodulaatiovaimennus Tyyp. ≥ 78 dB Esto ≥ 80 dB Kohinasalpa (Squelch) Off, 5 - 25 dBμV säädettävissä 2 dB:n askelin Ohjaussignaalin kohinasalpa Seuranta poiskytkettävissä2000 IEM Series | 49

EN DEFRITESPTNLPLSEDKFIGRTRRUZHKO JA

COMPLIANCE Pientaajuusominaisuudet Kompressorivahvistinjärjes- telmä Sennheiser HDX Signaali/kohinaetäisyys (1 mV, maksiminosto) n. 90 dB Särökerroin ≤ 0,9 % Lähtöteho tasolla 2,4 V, 5 % THD ja nimellisnosto 2 x 200 mW 32 Ω:n vastuksella High Boost +8 dB 10 kHz:n taajuudella Rajoitin säädettävissä välillä -18 dB - 6 dB, 3 dB:n askelin Koko laite Lämpötila-alue –10 °C ... +55 °C Jännitteensyöttö Kaksi 1,5 voltin AA-sauvaparistoa (alkalisen mangaani) tai akkusarja BA 2015 Nimellisjännite 2,4 V ⎓ Virrankulutus

• nimellisjännitteellä n. 140 mA

• Diversity-vastaanotin poiskytkettynä ≤ 25 μA Toiminta-aika n. 4 - 6 h (äänenvoimakkuudesta riippuen) Mitat n. 82 x 64 x 24 mm Paino (paristojen kanssa) n. 140 g Pistokevaraus 3,5 mm:n jakkiliitin,stereo L R50 | 2000 IEM Series Valmistajan vakuutukset Takuu Sennheiser electronic GmbH & Co. KG myöntää tälle tuotteelle 24 kuukauden takuun. Tällä hetkellä voimassa olevat takuuehdot voi katsoa internetistä (www.sennheiser.com) tai ne voi pyytää lähimmältä Sennheiser-edustajalta. Tuote täyttää seuraavien direktiivien vaatimukset

• WEEE-direktiivi (2012/19/EU)

• Paristo- ja akkudirektiivi (2006/66/EY & 2013/56/EU) Ohjeet hävittämiseen Tuotteessa, akuissa/paristoissa (tarvittaessa) ja/tai pakkausmateriaalissa oleva tunnus (pyörillä varustettu jäteastia, jonka yli on vedetty risti) osoittaa, että näitä tuotteita ei saa hävittää nor- maalin kotitalousjätteen seassa, vaan ne on hävitettävä erikseen niiden käyttöiän päättyessä. Pakkauksiin liittyen huomioi oman maasi jätteiden lajittelua koskeva lainsäädäntö. Lisätietoja näiden tuotteiden kierrätyksestä on saatavissa paikallishallinnosta, kunnallisista ke- räys- tai palautuspisteistä tai lähimmältä Sennheiser-edustajalta. Erikseen tapahtuvan sähkö- ja elektroniikkalaitteiden, paristojen/akkujen (tarvittaessa) ja pakka- usten keräämisen tarkoituksena on edistää toisaalta sähkö- ja elektroniikkaromun uusiokäyttöä niin materiaalien osalta kuin muissakin muodoissa sekä ehkäistä toisaalta tällaisesta romusta aiheutuvat haittavaikutukset, esimerkiksi romun mahdollisesti sisältämien haitallisten aineiden vuoksi. Näin sinulla on tärkeä osa elinympäristön ja terveyden suojelemisessa. EU-vaatimustenmukaisuusvakuutuksesta

• RoHS-direktiivi (2011/65/EU) Sennheiser electronic GmbH & Co. KG vakuuttaa, että radiolaitetyyppi SR 2000 IEM, SR 2050 IEM, EK 2000 IEM on direktiivin 2014/53/EU mukainen. EU-vaatimustenmukaisuusvakuutuksen täysimittainen teksti on saatavilla seuraavassa interne- tosoitteessa: www.sennheiser.com/download.2000 IEM Series | 51
