EK 2000 IEM - 接收器 SENNHEISER - 免费用户手册

产品类型	IEM系统无线数字接收器
品牌	Sennheiser
型号	EK 2000 IEM
频率范围	516-558 MHz (Aw), 790-865 MHz (Dw), 470-558 MHz (Aw+), 558-626 MHz (Gw), 626-698 MHz (Bw), 718-790 MHz (Cw), 606-678 MHz (GBw), 558-608 MHz (Gw1)
频率数量	最多3000个，以25 kHz步进可调
频率库	20个预设库（每个32通道）+ 6个可编程库（32通道）
切换带宽	最高75 MHz
频率稳定性	±10 ppm (-10°C 至 +55°C)
接收原理	自适应分集
灵敏度（带HDX，峰值偏差）	< 4 μV，典型值< 1.6 μV（52 dBAeff信噪比）
降噪系统	Sennheiser HDX
音频频率响应	25 至 15,000 Hz
音频输出	3.5 mm 立体声插孔
音频输出功率	2 x 200 mW 至 32 Ω（2.4 V，5% THD）
信噪比	约 90 dB（1 mV，峰值偏差）
THD（1 kHz，额定偏差）	≤ 0.9%
高频提升	+8 dB 至 10 kHz
限制器	-18 dB 至 -6 dB，以3 dB步进可调，可关闭
电源	2节AA电池（碱性锰）1.5 V 或 BA 2015 充电电池组
耗电量	约 140 mA（额定电压），≤ 25 μA（关机）
续航时间	约 4 至 6 小时（取决于音量）
尺寸	约 82 x 64 x 24 mm（3.23 x 2.52 x 0.95 英寸）
重量（含电池）	约 140 g（0.31 lb）
工作温度	-10°C 至 +55°C
保修	24 个月
合规性	WEEE, 电池, 2014/53/EU 指令, FCC Part 15, IC RSS-210
维护与清洁	使用干燥柔软的布清洁。避免潮湿。仅使用Sennheiser配件。
安全	请勿暴露于极端温度。放在儿童接触不到的地方。确保射频暴露距离至少20厘米。
备件与可修复性	联系Sennheiser或授权经销商。无可用户维修部件。

常见问题 - EK 2000 IEM SENNHEISER

如何开启EK 2000 IEM接收器？

插入两节AA电池或BA 2015充电电池组，然后按下电源按钮。屏幕亮起。

如何调节EK 2000 IEM的频率？

使用导航键选择库和通道。您也可以使用自动搜索功能。

电池续航时间是多久？

约4至6小时，取决于音量。请使用高质量的碱性电池。

接收器无法开机，怎么办？

检查电池或充电电池组。确保它们正确插入。如果问题仍然存在，请联系Sennheiser。

如何将接收器连接到耳机？

将耳机插入前面板的3.5 mm立体声插孔。使用旋钮调节音量。

如何启用静噪？

进入菜单并将静噪设置为5至25 dBμV，步进2 dB，或将其关闭。导频信号静噪可禁用。

我可以将接收器与其他品牌的发射器一起使用吗？

它专为与Sennheiser 2000 IEM系列发射器配合使用而设计。不保证与其他品牌兼容。

如何清洁接收器？

使用柔软干燥的布。不要使用化学品。避免潮湿。

发射器和接收器之间的最大距离是多少？

距离取决于环境条件。一般情况下，直视距离可达100米。墙壁和干扰可能缩短距离。

声音有噪音，怎么办？

检查频率，必要时更换通道。确保发射器已开启并处于相同频率。远离干扰源。

用户手册 EK 2000 IEM SENNHEISER

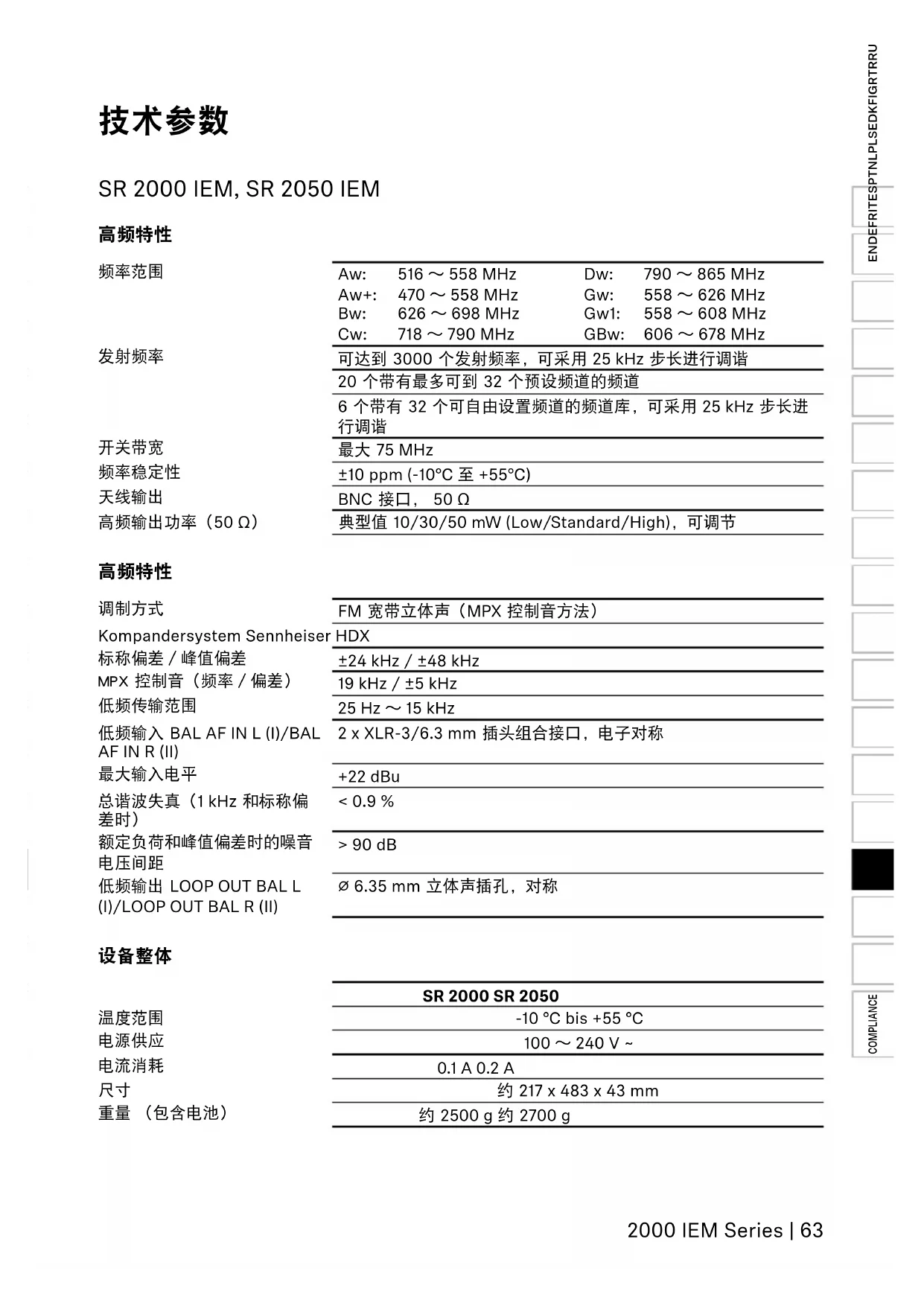

	SR 2000 SR 2050
温度范围	-10°C bis +55°C
电源供应	100~240 V ~
电流消耗	0.1 A 0.2 A
尺寸	约217 x 483 x 43 mm
重量(包含电池)	约2500 g 约2700 g

插头配置

音频

6.3 mm 立体声插头，对称（Audio In/Loop out）

XLR-3插头，对称（Audio In）

6.3 mm 单声道插头，对称（Audio In/Loop out）

6.3mm 立体声插头，用于耳机连接

EK 2000 IEM

高频特性

调制方式宽带调频

频率范围

Aw: 516～558 MHz Dw: 790～865 MHz

Aw+: 470～558 MHz Gw: 558～626 MHz

Bw: 626～698 MHz Gw1: 558～608 MHz

Cw: 718～790 MHz GBw: 606～678 MHz

接收频率

可达到3000个接收频率，可采用 25kHz 步长进行调谐

20个分别带有最多可达到32个预设频道的频道库

6个带有最多可达到32个自由设置频道的频道库

开关带宽

开关带宽最大75MHz

标称偏差/峰值偏差

±24 kHz / ±48 kHz

接收机工作原理 自适应性分集

< 4 V 典型值 < 1.6 V 用于 52dBA_effS / N

灵敏度

（带HDX，峰值偏差）

相邻频道选择

典型值 ≥ 80 dB

互调阻尼

典型值 ≥ 78 dB

噪音过滤

≥ 80 dB

噪音闭锁（Squelch）

关，5至 25dB V,2dB 步长

控制音静噪分析可以切断

高频特性

压扩系统

Sennheiser HDX

信号/噪声间距

约90dB

(1mV，峰值偏差）

≤ 0,9%

总谐波失真

2 × 200 ~mW an 32 上

2.4V， 5% THD时的输出功

率，标称偏差

高频提升

+8dB在10kHz时

限制器

-18 dB 至 -6 dB，以 3 dB 步长，可以切断

设备整体

温度范围

电源供应

额定电压

电流消耗

• 在额定电压下
• 在分集接收机关闭时

工作时间

尺寸

重量（包含电池）

-10°C至+55°C

2枚AA（碱锰）型1.5V电池或充电电池组BA2015

2,4V

约 140mA

≤ 25~ A

约4至6h（取决于音量）

约 82× 64× 24mm

约 140g

插头配置

3.5mm 立体声插孔

制造商声明

保修

森海塞尔电子有限公司 (Sennheiser electronic GmbH & Co. KG) 为产品提供 24 个月的保修服务。有关目前适用的质保条件，请参阅我司网站 www.sennheimer.com 或联系当地森海塞尔合作伙伴。

技術仕樣

< 4 V 、標準 < 1,6 V （52 dBA eff S/N用）

DAIJI33KLENG

80dB

相互变调减衰

78dB

遮断

≥ 80 dB

又尔（Squelch)

才、5～25 dBμV (2 dB Stépp)

八口卜一

評価は才にてきま

低周波数特性

3.5 mm 朝 菊 莱 而，SsTeReO

L R

制正人

部

Sennheiser electronic GmbH & Co. KG 是 24 内部的 24 家用的 24 家用的 24 家用的 24 家用的 24 家用的 24 家用的 24 家用的 24 家用的 24 家用的 24 家用的 24 家用的 24 家用的 24 家用的 24 家用的 24 家用的

希信

Compliance
