MANUALE UTENTE UI 770 SENNHEISER

Indicazioni di sicurezza 2

Universal Interface UI 770 .... 3

Dotazione 4

Messa in funzione di UI 770 4

Panoramica delle prese di collegamento ....4

Collegamento di periferiche a UI 770 ....5

Inserimento delle batterie ....6

Adattamento di UI 770 ....7

Quando UI 770 è pronto all'uso?....9

Utilizzo di UI 770 10

Commutazione fra ricevitore e headset 11

Silenziamento del microfono dell'headset 11

Impostazione della qualità del suono dell'altoparlante dell'headset .... 11

Selezione della sorgente - PC o telefono 11

Impostazione del volume dell'altoparlante dell'headset 12

Utilizzo del dispositivo di dettatura 12

Pulizia di UI 770 12

Risoluzione dei problemi 13

Accessori 14

Dati tecnici 15

Dichiarazioni del costruttore 15

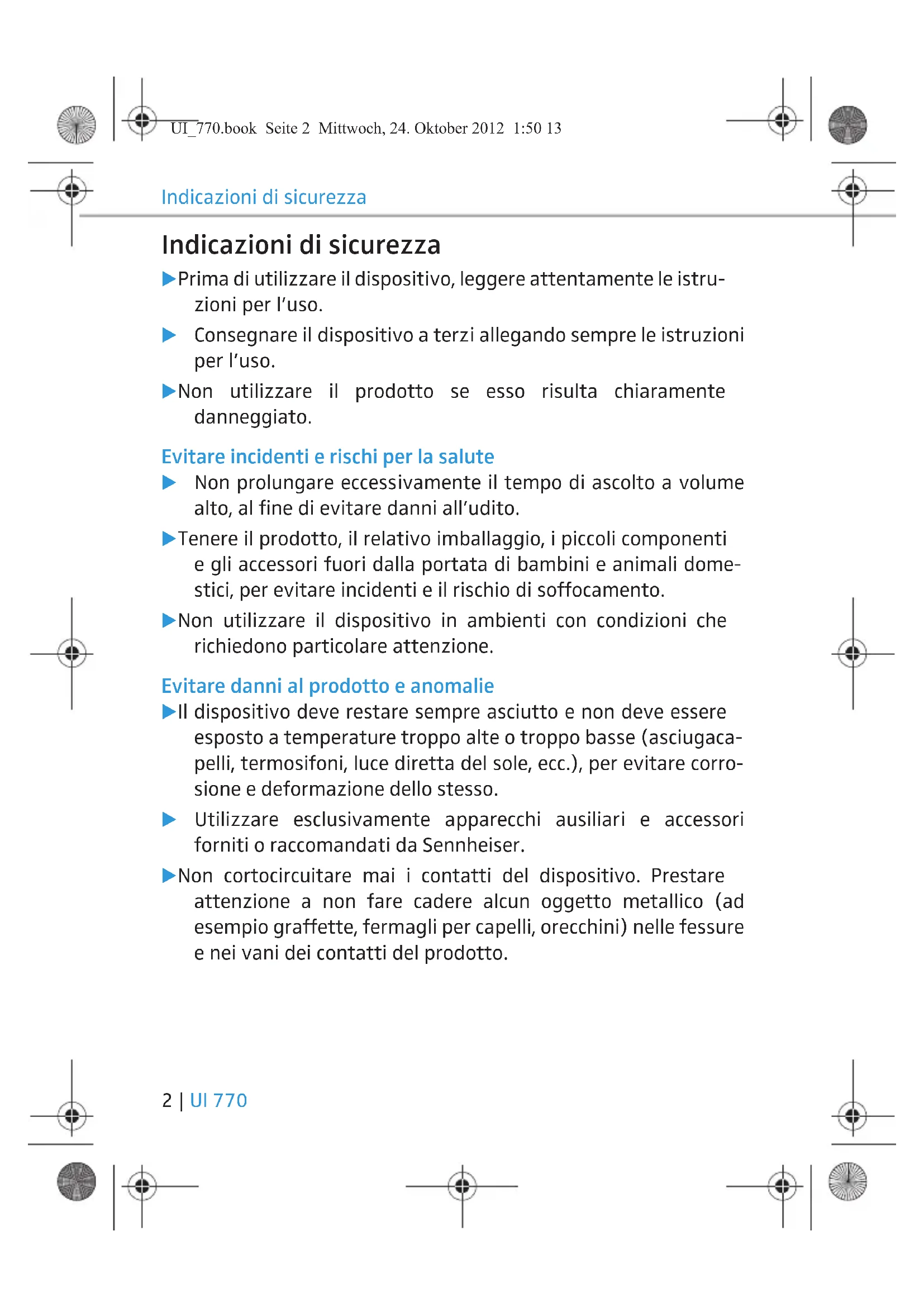

Indicazioni di sicurezza

Indicazioni di sicurezza

Prima di utilizzare il dispositivo, leggere attentamente le istruzioni per l'uso.
Consegnare il dispositivo a terzi allegando sempre le istruzioni per l'uso.
Non utilizzare il prodotto se esso risulta chiaramente danneggiato.

Evitare incidenti e rischi per la salute

Non prolungare eccessivamente il tempo di ascolto a volume alto, al fine di evitare danni all'udito.
Tenere il prodotto, il relativo imballaggio, i piccoli componenti e gli accessori fuori dalla portata di bambini e animali domestici, per evitare incidenti e il rischio di soffocamento.
Non utilizzare il dispositivo in ambienti con condizioni che richiedono particolare attenzione.

Evitare danni al prodotto e anomalie

Il dispositivo deve restare sempre asciutto e non deve essere esposto a temperature troppo alte o troppo basse (asciugacapelli, termosifoni, luce diretta del sole, ecc.), per evitare corrosione e deformazione dello stesso.
Utilizzare esclusivamente apparecchi ausiliari e accessori forniti o raccomandati da Sennheiser.
Non cortocircuitare mai i contatti del dispositivo. Prestare attenzione a non fare cadere alcun oggetto metallico (ad esempio graffette, fermagli per capelli, orecchini) nelle fessure e nei vani dei contatti del prodotto.

2 | UI 770

Impiego conforme all'uso previsto/Responsabilità

Universal Interface è ideato per le telefonate, nonché per la riproduzione audio in collegamento a un computer (VoIP) e/o a un telefono per l'utilizzo professionale in uffici e callcenter.

Per impiego non conforme all'uso previsto si intende un utilizzo del dispositivo diverso da quanto descritto nelle presenti istruzioni.

Sennheiser non si assume alcuna responsabilità in caso di cattivo utilizzo o impiego non conforme alla destinazione del dispositivo, come pure dei dispositivi ausiliari/accessori.

Sennheiser non è responsabile dei danni ai dispositivi USB che non risultano conformi alle specifiche di tale tecnologia.

Sennheiser non si assume alcuna responsabilità per i danni causati da interruzioni di connessione dovute a batterie scariche.

Universal Interface UI 770

A UI 770 è possibile collegare le seguenti periferiche:

• un comune telefono che supporti headset con un microfono dinamico a carbone o a elettrete
• un ricevitore
• un headset Sennheiser per ufficio o call center
• un PC con scheda audio o porta USB (consente l'utilizzo di un headset per la telefonia Internet e per le applicazioni multimediali)
• un dispositivo di dettatura per la registrazione del parlato

Con UI 770 è possibile commutare tra headset, ricevitore e PC, impostare il volume degli altoparlanti e del microfono dell'headset e silenziare il microfono.

Dotazione

Dotazione

• UI 770
• Batterie (mezza torcia, 1,5 V, LR 14C)
  • Cavo di collegamento al telefono
  • Cavo di collegamento (RJ11 su Easy Disconnect)
• Istruzioni per l'uso

Messa in funzione di UI 770

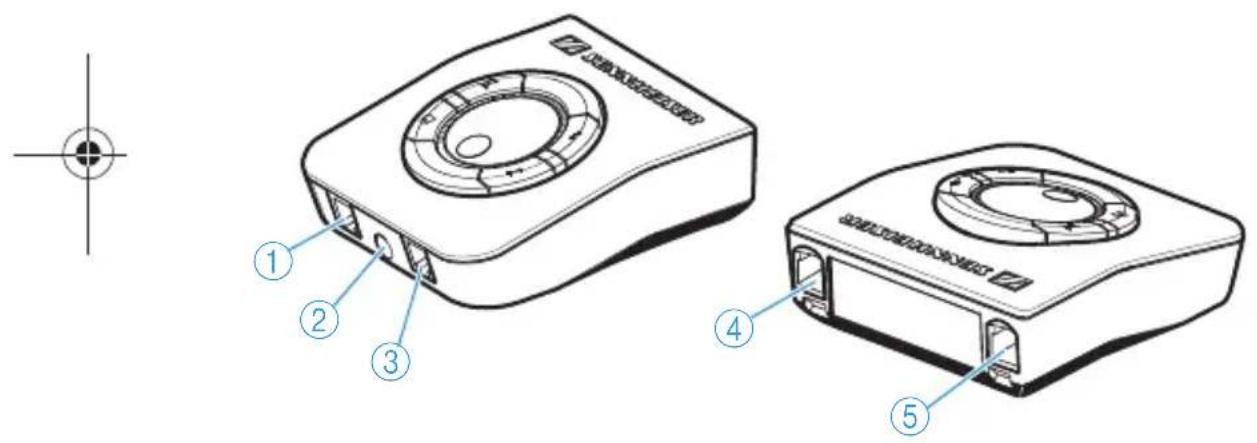

Panoramica delle prese di collegamento

Le prese di collegamento sono situate nella parte anteriore e posteriore di UI 770.

①Presa headset
② Presa dispositivo di dettatura
③Presa ricevitore

④Presa telefono
⑤Presa Aux/PC

4 | UI 770

Messa in funzione di UI 770

Collegamento di periferiche a UI 770

Una panoramica delle possibilità di collegamento è riportata sulla pagina pieghevole.

Periferica		Collegamento a UI 770	Collegamento alla periferica
A	Headset Modulare (RJ11)		Sennheiser Communications Easy Disconnect
B	Dispositivo di dettatura	Presa jack 3,5 mm	presa jack 3,5 mm, Il cavo dipende dalla presa sul dispositivo di dettatura
C	Ricevitore Modulare (RJ11)		Modulare (RJ11)
D	Telefono Modulare (RJ11)		a seconda del telefono
E	Aux/PC Modulare (RJ11)		Presa jack 3,5 mm

Collegamento dell'headset a UI 770

A Inserire il connettore modulare del cavo adattatore nella presa headset di UI 770 fino a quando scatta in posizione.

Collegamento del dispositivo di dettatura a UI 770

B Inserire il connettore jack 3,5 mm del cavo di collegamento nella presa dispositivo di dettatura su UI 770 fino a quando scatta in posizione. Inserire il connettore jack 3,5 mm nell'uscita del dispositivo di dettatura.

Collegamento del ricevitore telefonico a UI 770

C Sul telefono, rimuovere il connettore modulare del cavo del ricevitore e inserirlo nella preda ricevitore su UI 770 fino a quando scatta in posizione.

UI 770 | 5

Messa in funzione di UI 770

Collegamento del telefono a UI 770

D Inserire uno dei due connettori modulari del cavo di collegamento presente nella presa telefono su UI 770 fino a quando scatta in posizione. Inserire il secondo connettore modulare nella presa ricevitore sul telefono.

Anche in caso di UI 770 collegato, è possibile continuare a usare tutte le normali funzioni del telefono: effettuare una chiamata, sollevando il ricevitore e componendo il numero terminare una chiamata, riagganciando il ricevitore. È anche possibile utilizzare come di consueto la funzione viva voce.

Collegamento del PC a UI 770

E Inserire il connettore modulare del cavo di collegamento per il PC nella presa Aux/PC su UI 770 fino a quando scatta in posizione. Inserire entrambi i connettori jack come raffigurato nella scheda audio del PC.

Inserimento delle batterie

La batteria all'interno di UI 770 ha un tempo di funzionamento di circa un anno. In normali condizioni di utilizzo le batterie devono essere sostituite una volta all'anno.

Rimuovere la parte inferiore dell'involucro. Utilizzare la vite in dotazione per fissare il vano batterie e proteggerlo da utilizzi indesiderati (in alcuni paesi è obbligatorio).
Inserire le batterie come raffigurato e riposizionare la parte inferiore dell'involucro.

6 | UI 770

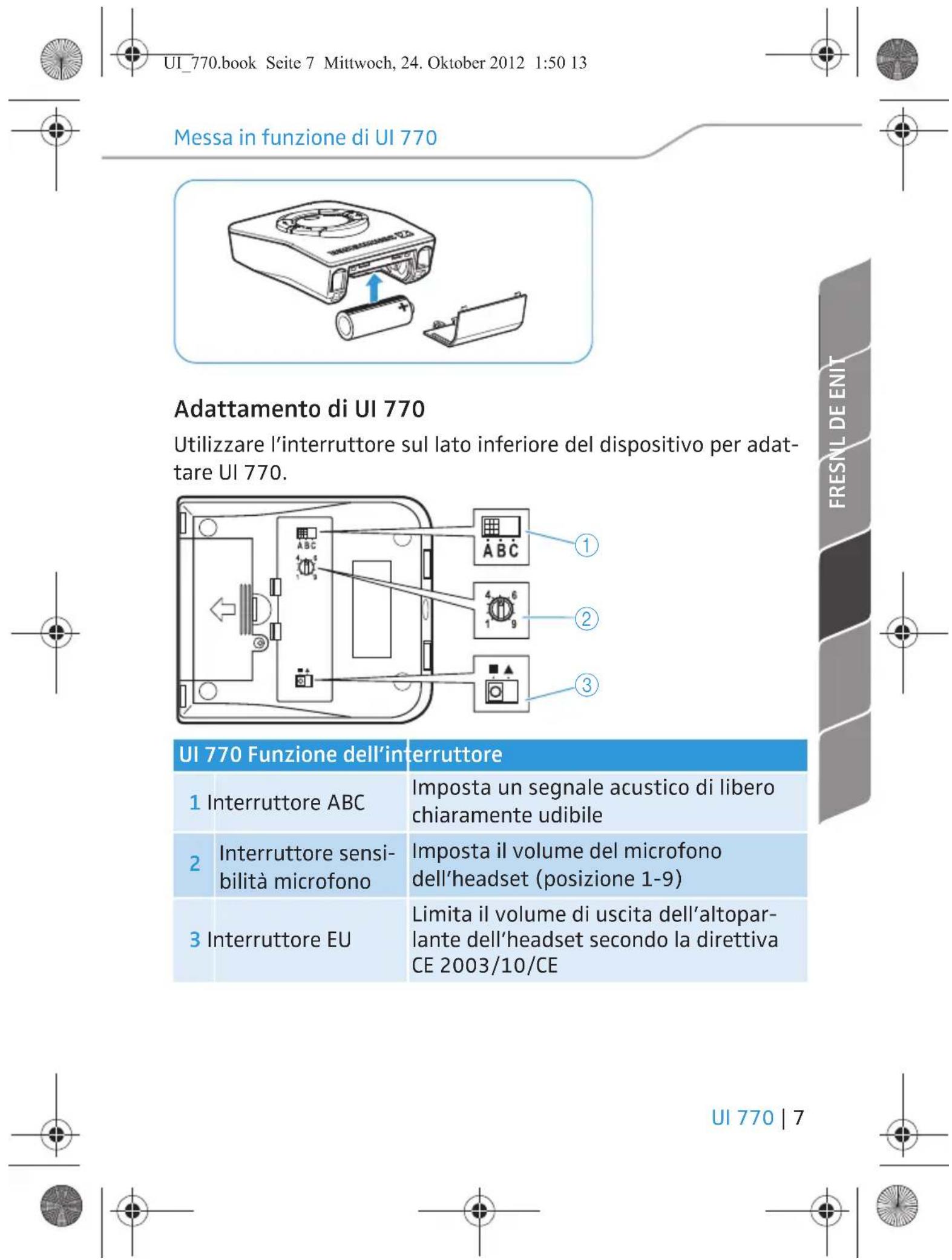

Adattamento di UI 770

Utilizzare l'interruttore sul lato inferiore del dispositivo per adattare UI 770.

UI 770 Funzione dell'interruttore
1	Interruttore ABC	Imposta un segnale acustico di libero chiaramente udibile
2	Interruttore sensibilità microfono	Imposta il volume del microfono dell'headset (posizione 1-9)
3	Interruttore EU	Limita il volume di uscita dell'altoparlante dell'headset secondo la direttiva CE 2003/10/CE

UI 770 | 7

Messa in funzione di UI 770

Impostazione di un segnale acustico di libero chiaramente udibile

Premere il tasto headset/ricevitore in posizione «giù» (vedere a pagina 10). Verificare se è possibile udire un segnale acustico di libero nel ricevitore.
Premere nuovamente il tasto headset/ricevitore per attivare l'headset. Verificare se è possibile udire un segnale acustico di libero nell'headset.
Se non fosse possibile udire il segnale acustico di libero, spostare l'interruttore ABC consecutivamente nelle posizioni «A», «B» e «C» e verificare se in ogni posizione è possibile udire il segnale acustico di libero.

Impostazione del volume del microfono dell'headset

Con l'interruttore sensibilità microfono di UI 770 è possibile impostare il volume del microfono dell'headset: una voce bassa viene aumentata e una voce alta viene diminuita.

Impostare sul telefono un livello di volume medio.
Posizionare l'interruttore sensibilità microfono di UI 770 sulla posizione «1».
Chiamare un interlocutore e parlare con un volume di voce nor-male. Modificare il regolatore fino a quando l'interlocutore è in grado di sentirvi in modo chiaro.

Limitare il volume di uscita dell'altoparlante dell'headset

Con l'interruttore EU di UI 770 è possibile limitare il volume di uscita dell'altoparlante dell'headset secondo la direttiva CE 2003/10/CE.

Posizionare l'interruttore EU dalla posizione «quadrato» alla posizione «triangolo» per limitare il volume di uscita dell'alto-parlante dell'headset.

8 | UI 770

Messa in funzione di UI 770

i UI 770 è un modello speciale con livello di uscita ridotto. Anche quando il volume di UI 770 è impostato sul livello massimo, il segnale trasmesso dall'headset Sennheiser Communications collegato non supera mai il valore massimo di 85 dB(A) al giorno. Questo valore rappresenta un valore medio ponderato nel tempo* secondo la direttiva CE relativa al «Rumore»**.

* Il valore medio ponderato nel tempo si basa di una ripartizione del rumore in una giornata di lavoro tipica. Il livello di pressione acustica viene misurato con un B&K HATS (simulatore testa e torso).

** Direttiva CE 2003/10/CE sulle prescrizioni minime di salute e sicurezza relative all'esposizione dei lavoratori ai rischi derivanti dagli agenti fisici (rumore).

Quando UI 770 è pronto all'uso?

UI 770 è pronto all'uso non appena

• la batteria è inserita
• UI 770 è stato collegato e adattato al telefono

Se si termina la connessione con il telefono, UI 770 non può essere utilizzato.

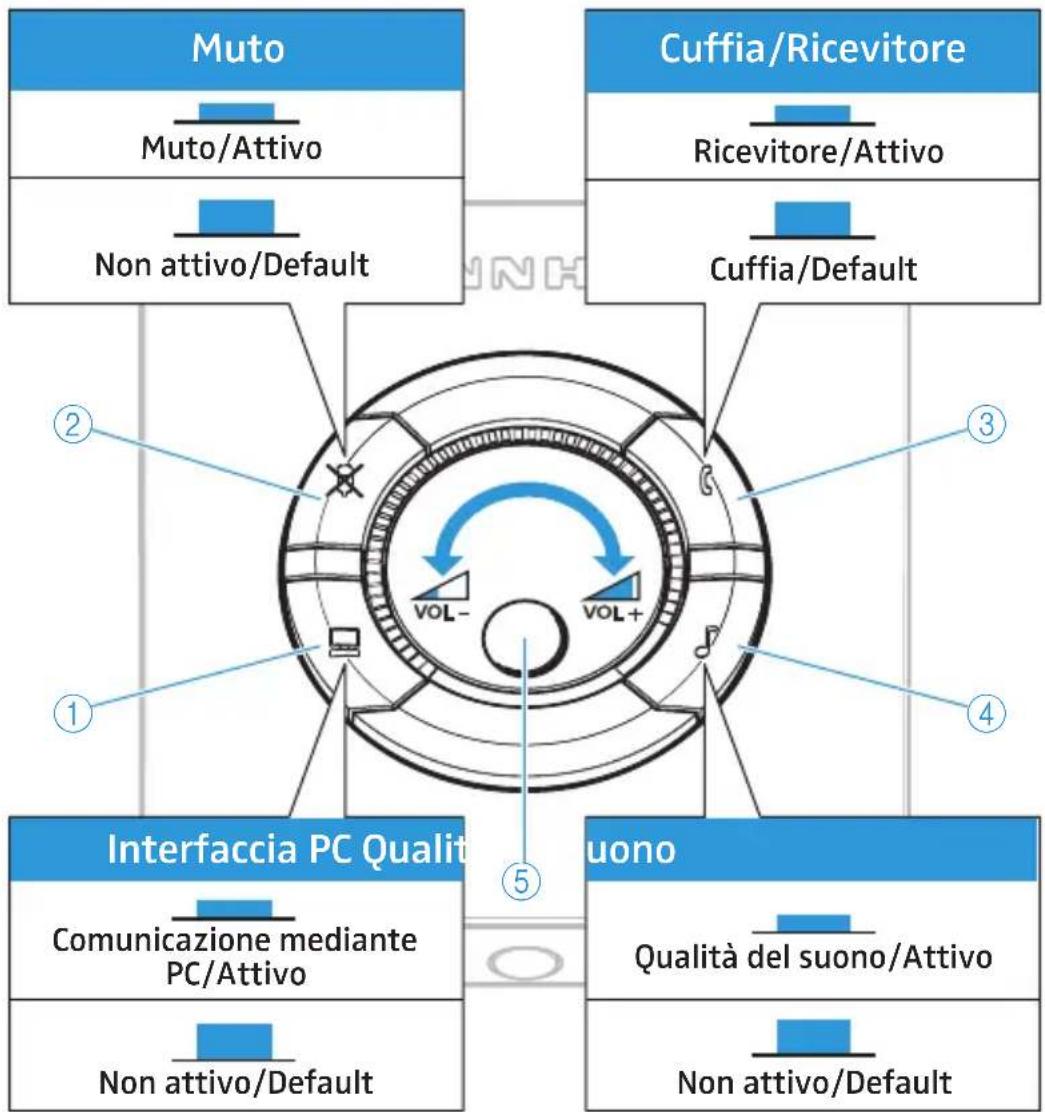

Utilizzo di UI 770

Utilizzo di UI 770

①Tasto PC/telefono

②Tasto silenziamento

③Tasto headset/ricevitore

④Tasto ottimizzazione parlato

⑤Regolatore del volume

10 | UI 770

Commutazione fra ricevitore e headset

Premere il tasto headset/ricevitore Ⓐ per commutare tra ricevitore e headset.

Tasto giù: il ricevitore è attivo

Tasto su: l'headset è attivo

Silenziamento del microfono dell'headset

Premere il tasto silenziamento per silenziare il microfono dell'headset.

Tasto giù: il microfono è silenziato

Tasto su: il microfono è attivo

Impostazione della qualità del suono dell'altoparlante dell'headset

Su UI 770 è possibile impostare la qualità del suono dell'altoparlante dell'headset. I rumori di fondo di disturbo dalla parte dell'interlocutore vengono filtrati ed è così possibile udire la voce dell'interlocutore in maniera ottimale.

Premere il tasto qualità del suono per filtrare i rumori di sottofondo.

Tasto giù: l'ottimizzazione del parlato è attiva.

Tasto su: l'ottimizzazione del parlato non è attiva

Selezione della sorgente - PC o telefono

Premere il tasto PC/telefono per selezionare come sorgente il PC o il telefono.

Tasto giù: il PC è selezionato come sorgente

Tasto su: il telefono è selezionato come sorgente

UI 770 | 11

Pulizia di UI 770

i Con il PC come sorgente, il tasto silenziamento ✗ e il regolatore del volume non sono attivi. Non è quindi possibile silenziare il microfono dell'headset su UI 770 o modificare il volume dell'altoparlante dell'headset. Entrambe queste impostazioni possono essere modificate solo sul PC.

Impostazione del volume dell'altoparlante dell'headset

Utilizzare il regolatore del volume per impostare gradualmente il volume dell'altoparlante dell'headset su un livello adeguato.

«Dynamic Volume Control» mantiene automaticamente costante il volume impostato dell'utente anche quando l'interlocutore parla con voce più alta o più bassa.

Utilizzo del dispositivo di dettatura

Mediante il dispositivo di dettatura collegato è possibile registrare una conversazione in entrambe le direzioni.

Pulizia di UI 770

Pulire UI 770 esclusivamente con un panno morbido leggermente inumidito. Non utilizzare solventi o detergenti, in quanto essi possono danneggiare la superficie laccata di UI 770.

12 | UI 770

Risoluzione dei problemi

Risoluzione dei problemi

Problema Rimedio
Nessun segnale acustico di libero	Assicurarsi che il tasto headset/ricevitore sia in posizione «su».
	Assicurarsi che il ricevitore non sia posizionato in maniera errata.
	Verificare le connessioni dei cavi.
	Assicurarsi che UI 770 sia sintonizzato in maniera corretta al telefono.
Sintonizzazione sul telefono non possibile	Il telefono non corrisponde allo standard richiesto. Rivolgersi al proprio rivenditore.
L'interlocutore non riesce a sentirvi	Assicurarsi che il tasto silenziamento sia in posizione «su».
Nessuna connessione al PC	Verificare le connessioni dei cavi.
	Aumentare il volume sul PC.
	Il PC in uso e UI 770 non sono compatibili. Rivolgersi al proprio rivenditore.
La voce è quasi incomprensibile	Assicurarsi che il microfono dell'headset sia posizionato all'angolo della bocca.
	Assicurarsi che il volume del microfono dell'headset sia impostato in maniera corretta.
	Assicurarsi che UI 770 sia sintonizzato in maniera corretta al telefono.

Accessori

Problema Rimedio
Il volume delle cuffie continua a cambiare	Il telefono non corrisponde allo standard richiesto. Rivolgersi al proprio rivenditore.
	È possibile che le batterie siano scariche Sostituire le batterie

Contattare il partner Sennheiser Communications se non è possibile risolvere il problema. Non tentare di riparare il dispositivo autonomamente. Ciò determinerebbe l'annullamento della garanzia.

Alcune possibili soluzioni ai problemi sono riportate nella pagina delle FAQ sul sito www.senncom.com nella sezione «Service & Support».

Accessori

Accessori N. art.
Supporto headset 3in1 (supporto headset, piastra per montaggio su tavolo, piastra di collegamento per montaggio su tavolo)	502392
Cavo di collegamento CUIPC 1 (RJ11 su 2x connettore jack 3,5 mm) – per il collegamento di UI al PC mediante scheda audio	05373
Cavo di collegamento (RJ11 su USB) – per il collegamento di UI al PC mediante porta USB	502394
Cavo di collegamento (connettore jack 3,5 mm su connettore jack 3,5 mm) – per il collegamento di UI al dispositivo di dettatura (PC, PDA, registratore, ecc.)	502391

14 | UI 770

Accessori N. art.
Cavo di collegamento CPHUI 1 (RJ11 su RJ11) – per il collegamento di UI a un telefono di rete fissa	502392
Cavo di collegamento CSTD 01 (RJ11 su Easy Disconnect) – per il collegamento di UI a un headset	05373

Dati tecnici

Dimensioni [mm] 91 x 32 x 101

Peso ca. 137 g

ca. 205 g con batteria

Batterie mezza torcia, 1,5 V, LR 14C)

Dichiarazioni del costruttore

Garanzia

Per questo prodotto, Sennheiser Communications A/S offre una garanzia di 24 mesi. Le condizioni di garanzia attualmente valide possono essere consultate sul sito Internet www.senncom.com oppure presso un centro servizi Sennheiser.

In conformità ai seguenti requisiti

• Direttiva WEEE (2002/96/CE)

Smaltire il dispositivo a utilizzo terminato presso i centri di raccolta del proprio comune oppure in un centro per il riciclaggio.

Le batterie in dotazione sono riciclabili. Smaltire le batterie negli appositi contenitori o presso il rivenditore specializzato. Ai fini della tutela ambientale, smaltire unicamente batterie vuote.

Dichiarazioni del costruttore

In conformità a:

• Direttiva CEM (2004/108/CE)
• Direttiva RoHS (2011/13/UE)

La dichiarazione è disponibile in Internet sul sito

www.senncom.com.

Prima della messa in funzione, osservare le disposizioni specifiche del paese di competenza!

Marchi

Sennheiser è un marchio registrato di Sennheiser electronic GmbH & Co. KG.

Altri nomi di prodotti e aziende menzionati all'interno delle istruzioni per l'uso sono marchi di fabbrica o nomi commerciali dei rispettivi proprietari.
