MODE D'EMPLOI UI 770 SENNHEISER
Consignes de sécurité ....2
Universal Interface UI 770 .... 3
Contenu 4
Mise en service de la UI 770 ....4
Vue d'ensemble des prises de connexion ....4
Raccorder des périphériques à la UI 770 ....5
Insérer la pile ....6
Adapter la UI 770 ....7
Quand la UI 770 est-elle opérationnelle ? ......9
Utilisation de la UI 770 ....10
Commuter entre le casque-micro et le combiné 11
Couper le micro du casque-micro 11
Ajuster la qualité sonore de l'écouteur
du casque-micro 11
Sélectionner la source – PC ou téléphone 11
Régler le volume d'écoute du casque-micro 12
Utiliser la sortie dictaphone 12
Nettoyage de la UI 770 ....12
En cas d'anomalies ....13
Accessoires ....14
Caractéristiques techniques ....15
Déclarations du fabricant ....15

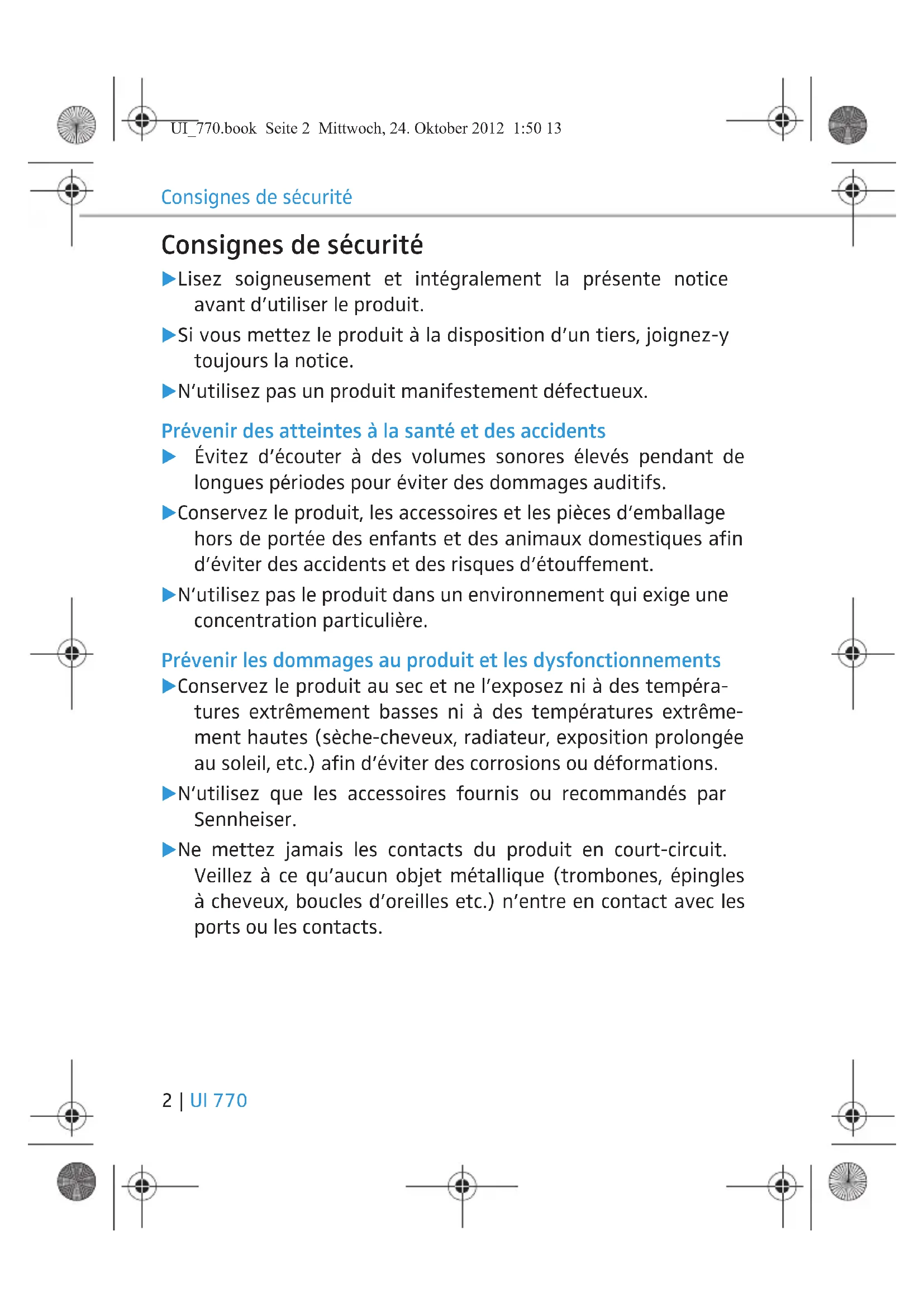

Consignes de sécurité
Consignes de sécurité
Lisez soigneusement et intégralement la présente notice avant d'utiliser le produit.
Si vous mettez le produit à la disposition d'un tiers, joignez-y toujours la notice.
N'utilisez pas un produit manifestement défectueux.
Prévenir des atteintes à la santé et des accidents
Évitez d'écouter à des volumes sonores élevés pendant de longues périodes pour éviter des dommages auditifs.
▶ Conservez le produit, les accessoires et les pièces d'emballage hors de portée des enfants et des animaux domestiques afin d'éviter des accidents et des risques d'étouffement.
N'utilisez pas le produit dans un environnement qui exige une concentration particulière.
Prévenir les dommages au produit et les dysfonctionnements
Conservez le produit au sec et ne l'exposez ni à des températures extrêmement basses ni à des températures extrêmement hautes (sèche-cheveux, radiateur, exposition prolongée au soleil, etc.) afin d'éviter des corrosions ou déformations.
N'utilisez que les accessoires fournis ou recommandés par Sennheiser.
▶ Ne mettez jamais les contacts du produit en court-circuit. Veillez à ce qu'aucun objet métallique (trombones, épingles à cheveux, boucles d'oreilles etc.) n'entre en contact avec les ports ou les contacts.
2 | UI 770
Utilisation conforme aux directives/responsabilité
La UI 770 peut être utilisée pour la téléphonie et – si utilisée avec un ordinateur (VoIP) et/ou un téléphone – pour l'entrée/la sortie audio. Elle est conçue pour les applications professionnelles bureautiques et de centre d'appels.
Est considérée comme une utilisation non conforme aux directives l'utilisation d'une autre manière que celle décrite dans la présente notice.
Sennheiser décline toute responsabilité en cas de dommage résultant d'une mauvaise utilisation ou d'une utilisation abusive du produit et de ses accessoires.
Sennheiser décline toute responsabilité en cas de dommage aux appareils USB qui ne répondent pas aux spécifications USB.
Sennheiser décline toute responsabilité en cas de dommage résultant de la perte de liaison due à une batterie épuisée.
Universal Interface UI 770
La UI 770 vous permet de raccorder :
- un téléphone standard prenant en charge un casque-micro avec un micro dynamique, un micro à charbon ou un micro à électret
- un combiné
- un casque-micro Sennheiser Office ou Call Center
- un PC avec carte son ou port USB (offrant la possibilité d'utiliser le casque-micro pour des applications VoIP et multimédia)
- un dictaphone pour des enregistrements vocaux
Avec la UI 770, vous pouvez commuter entre le casque-micro, le combiné et le PC, régler le volume de l'écouteur du casque et du micro, et couper le micro du casque.
UI 770 | 3
- UI 770
- Pile C de 1,5 V (IEC LR 14)
• Câble téléphonique - Câble de connexion (RJ11 vers Easy Disconnect)
- Notice d'emploi
Mise en service de la UI 770

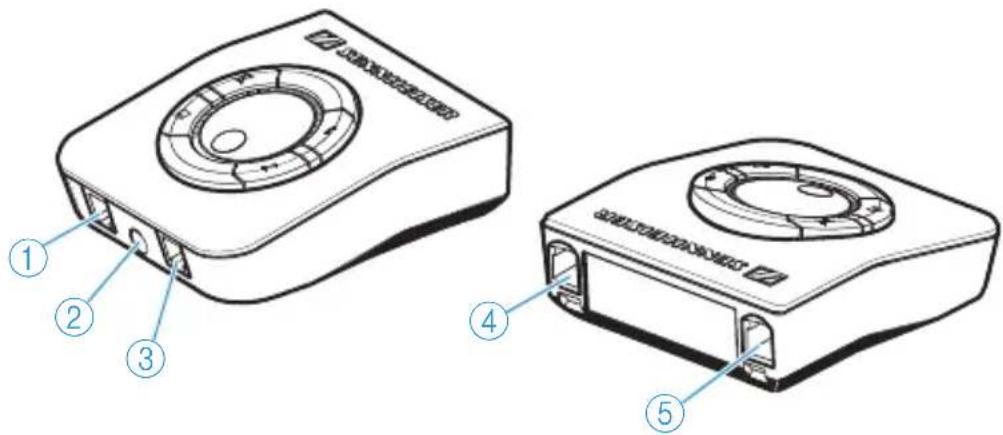

Vue d'ensemble des prises de connexion
Les prises se trouvent sur les faces avant et arrière de la UI 770.
Raccorder des périphériques à la UI 770
Vous trouverez une vue d'ensemble des possibilités de connexions sur la page dépliante.
| Périphériques | Connexion au niveau de la UI 770 | Connexion au niveau du périphérique | |
| A | Casque-micro | RJ11 Sennheiser Communications Easy Disconnect | |
| B | Dictaphone | Prise jack 3,5 mm | Prise jack 3,5 mm,câble en fonction dela prise du dictaphone |
| C | Combiné RJ11 | RJ11 | |
| D | Téléphone | RJ11 | En fonction du téléphone |
| E | Aux/PC | RJ11 | Prise jack 3,5 mm |
Raccorder le casque-micro à la UI 770
A Raccordez la fiche RJ11 du câble adaptateur à la prise Casque-micro sur la UI 770 jusqu'à ce qu'elle s'enclenche.
Raccorder le dictaphone à la UI 770
B Raccordez le jack 3,5 mm du câble de connexion à la prise Dictaphone sur la UI 770 jusqu'à ce qu'il s'enclenche. Raccordez le jack 3,5 mm à la sortie de votre dictaphone
Raccorder le combiné à la UI 770
Sortez la fiche RJ11 du câble du combiné du téléphone et raccordez-la à la prise Combiné sur la UI 770 jusqu'à ce qu'elle s'enclenche.
UI 770 | 5
Mise en service de la UI 770
Raccorder le téléphone à la UI 770
D Raccordez l'une des deux fiches RJ11 du câble téléphonique fourni à la prise Téléphone sur la UI 770 jusqu'à ce qu'elle s'enclenche. Raccordez la deuxième fiche RJ11 à la prise du combiné sur votre téléphone.
Même si la UI 770 est raccordée, vous pouvez utiliser comme d'habitude toutes les fonctions de votre téléphone. Pour passer un appel, décrochez le combiné et composez un numéro. Pour terminer un appel, raccrochez le combiné. Vous pouvez aussi utiliser la fonction « mains-libres » comme vous le faites habituellement.
Raccorder le PC à la UI 770
E Raccordez la fiche RJ11 du câble PC à la prise Aux/PC de la UI 770 jusqu'à ce qu'elle s'enclenche. Raccordez les deux fiches jack aux sorties de votre carte son PC comme représenté.
Insérée dans l'UI 770, la pile a une durée de vie d'environ un an. Dans des conditions d'utilisation typiques, il est recommandé de remplacer la pile une fois par an.
Enlevez la partie arrière inférieure du boîtier. Utilisez la vis fournie pour empêcher une manipulation accidentelle du couvercle du compartiment à pile (obligatoire dans certains pays).
Insérez la pile comme représenté et remettez en place la partie arrière inférieure du boîtier.
6 | UI 770


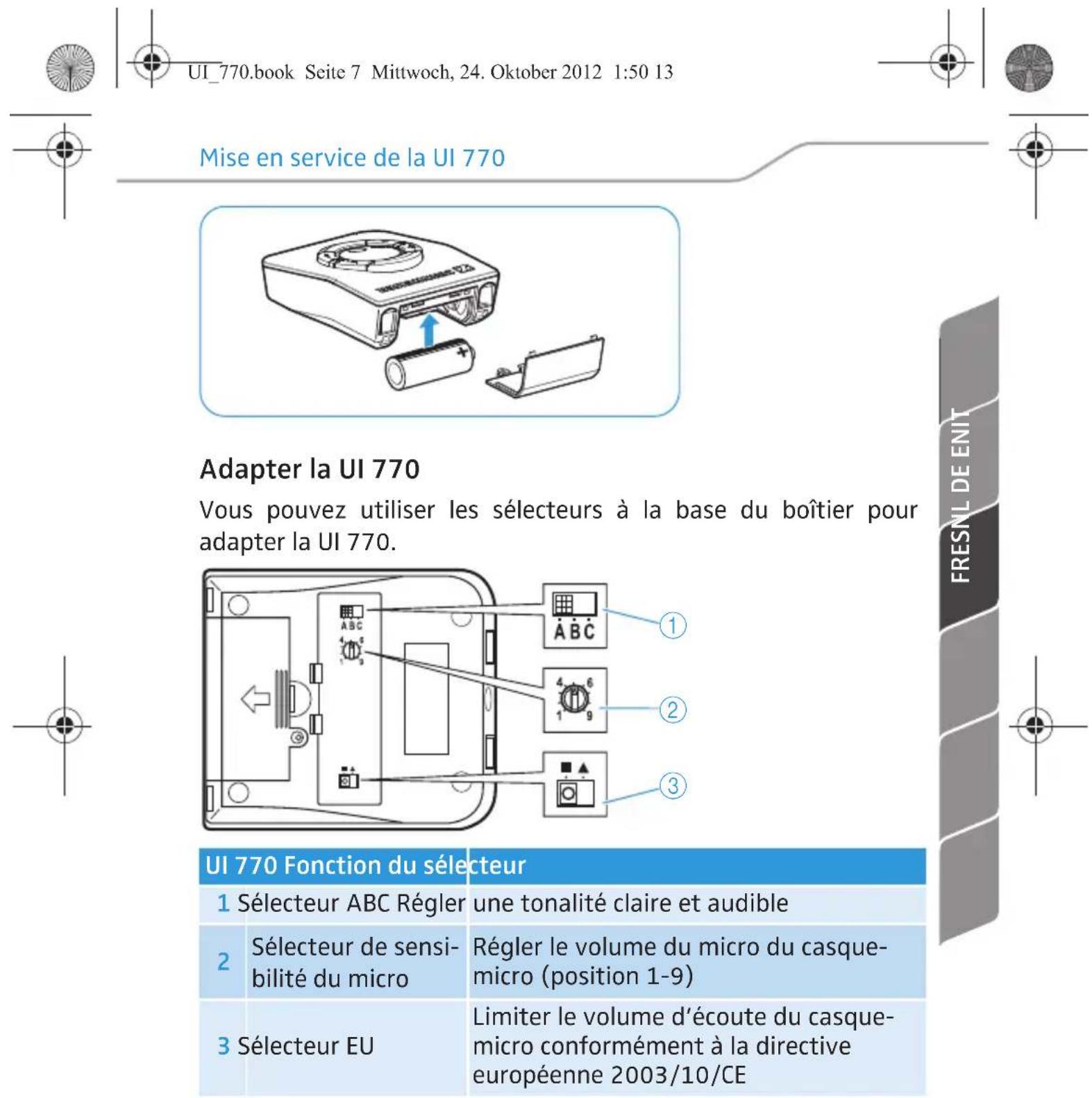

Régler une tonalité claire et audible
Appuyez sur la touche Casque-micro/combiné (touche en bas) pour activer le combiné (voir page 10). Vérifiez si vous entendez la tonalité dans le combiné.
Appuyez de nouveau sur la touche casque-micro/combiné pour activer le casque-micro. Vérifiez si vous entendez la tonalité dans le casque-micro.
Sinon, placez le sélecteur ABC sur les positions « A », « B » et « C », l'une après l'autre. Vérifiez à chaque position si vous entendez la tonalité.
Régler le volume du micro du casque-micro
Le sélecteur de sensibilité du micro de la UI 770 vous permet de régler le volume du micro du casque-micro : une voix douce est légèrement amplifiée et une voix forte est atténuée.
Réglez un volume moyen sur le téléphone.
Placez le sélecteur de sensibilité du micro sur la UI 770 sur la position « 1 ».
Effectuez un appel et parlez dans le micro avec une voix nor-male. Tournez lentement le sélecteur de sensibilité du micro jusqu'à ce que vos paroles soient claires et intelligibles pour votre interlocuteur.
Limiter le volume d'écoute du casque-micro
Le sélecteur EU de la UI 770 vous permet de limiter le volume d'écoute du casque-micro conformément à la directive européenne 2003/10/CE sur le bruit au travail.
▶ Mettez le sélecteur EU de la position « carré » à la position « triangle » pour limiter le volume d'écoute du casque-micro.
8 | UI 770
La UI 770 est une version spéciale possédant une fonction de réduction du niveau sonore. Même si le volume sur la UI 770 est réglé sur la valeur maximale, le signal transmis par le casque-micro Sennheiser Communications raccordé ne dépassera jamais 85 dB(A) (par jour en valeur moyenne pondérée dans le temps*), ce qui est conforme à la directive de l'Union Européenne sur le bruit**.
* La valeur moyenne pondérée dans le temps est basée sur une décomposition analytique d'une journée de travail type et se mesure comme le niveau de pression sonore avec un simulateur de tête et torse (STT) B&K.
** Directive 2003/10/EC de l'Union Européenne sur les prescriptions minimales de sécurité et de santé relatives à l'exposition des travailleurs aux risques dus aux agents physiques (bruit).
Quand la UI 770 est-elle opérationnelle ?
La UI 770 est opérationnelle dès :
- que la pile a été insérée - qu'elle est connectée et adaptée au téléphone
La UI 770 est hors service dès qu'on la débranche du téléphone.
Utilisation de la UI 770
Utilisation de la UI 770


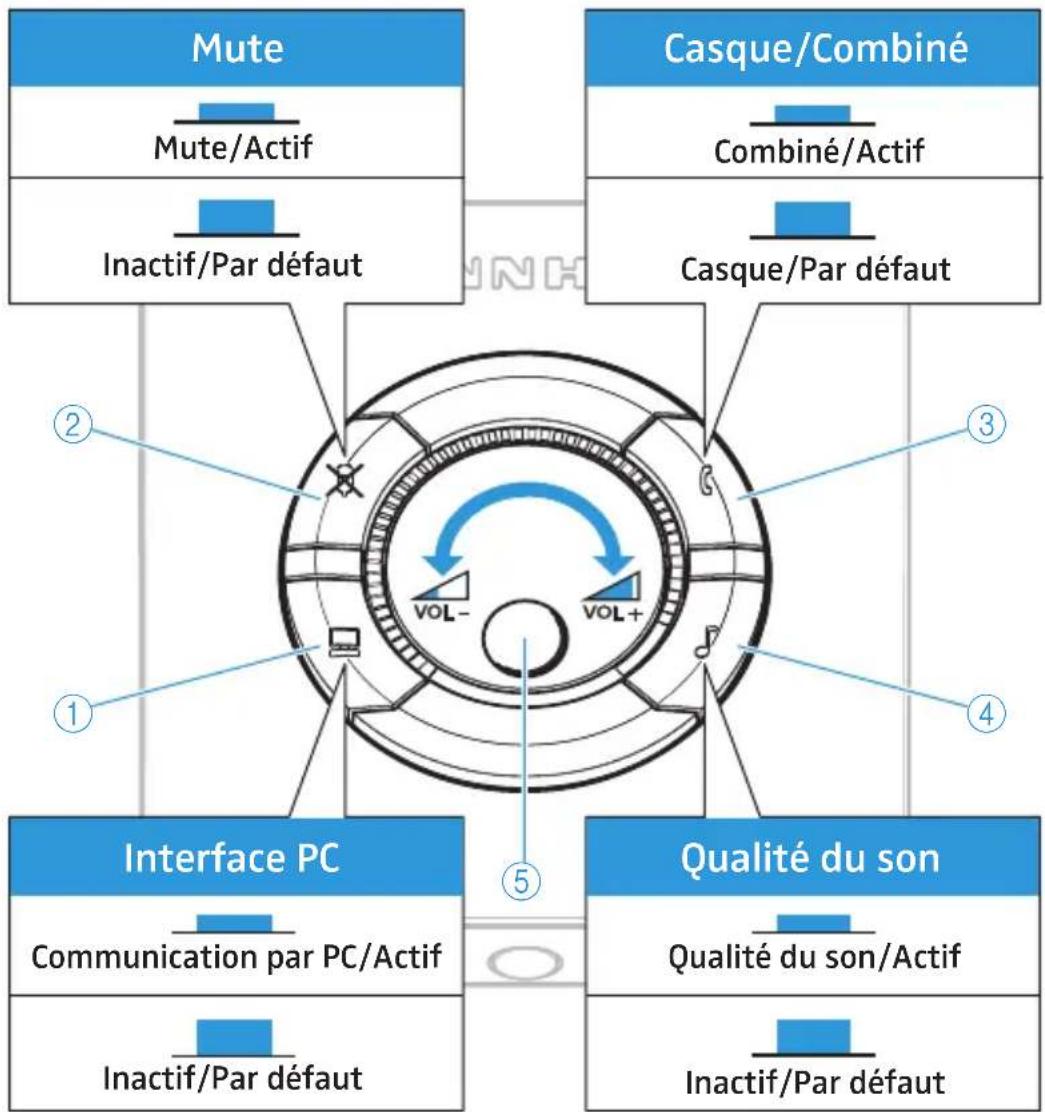

①Touche PC/téléphone
②Touche Coupure
③ Touche Casque-micro/combiné
④Touche Qualité sonore
⑤ Réglage de volume
10 | UI 770
Utilisation de la UI 770
Commuter entre le casque-micro et le combiné
Appuyez sur la touche Casque-micro/combiné pour commuter entre le casque-micro et le combiné.
Touche en bas : combiné activé
Touche en haut : casque-micro activé
Couper le micro du casque-micro
Appuyez sur la touche Coupure pour couper le micro du casque-micro.
Touche en bas : micro coupé
Touche en haut : micro activé
Ajuster la qualité sonore de l'écouteur du casque-micro
La UI 770 vous permet d'ajuster la qualité sonore de l'écouteur du casque-micro. Cette fonction filtre le bruit de fond sortant de l'écouteur du casque-micro et améliore ainsi l'intelligibilité de la parole.
Appuyez sur la touche Qualité sonore pour filtrer le bruit de fond gênant.
Touche en bas : amélioration de l'intelligibilité de la parole activée
Touche en haut: amélioration de l'intelligibilité de la parole désactivée
Sélectionner la source – PC ou téléphone
Appuyez sur la touche PC/téléphone pour sélectionner la source – PC ou téléphone.
Touche en bas : PC sélectionné comme source
Touche en haut : téléphone sélectionné comme source
Nettoyage de la UI 770
Si vous avez sélectionné le PC comme source, la touche Coupure ✗ et le réglage de volume sont désactivés. Par conséquent, vous ne pouvez pas couper le micro du casque-micro ou régler le volume d'écoute du casque-micro au moyen de la UI 770. Vous devez effectuer ces réglages via le PC.
Régler le volume d'écoute du casque-micro
Utilisez le réglage de volume pour régler en continu le volume d'écoute du casque-micro.
La fonction « Dynamic Volume Control » garantit que le volume réglé via le réglage de volume reste constant, même si l'interlocuteur parle avec un volume variable.
Utiliser la sortie dictaphone
La sortie peut s'utiliser pour enregistrer une conversation dans les deux directions.
Nettoyage de la UI 770
Utilisez exclusivement un chiffon doux et, si nécessaire, légèrement humide pour nettoyer la UI 770. N'utilisez aucun solvant ou détergent ; cela pourrait abîmer la surface de la UI 770.
12 | UI 770
En cas d'anomalies
En cas d'anomalies
| Problème Solution | |
| Pas de tonalité Assurez-vous que la touche Casque-micro/ combiné est en haut. | |
| La UI 770 ne peut pas être adaptée à votre téléphone | Votre téléphone ne remplit pas les exigences standard. Contactez votre revendeur. |
| Votre inter-locu-teur ne vous entend pas | Assurez-vous que la touche Coupure est en haut. |
| Pas de connexion au PC | Assurez-vous que les câbles sont bien raccordés. |
| Augmentez le volume sur votre PC. | |
| Votre PC et la UI 770 ne sont pas compa-tibles. Contactez votre revendeur. | |
| Votre voix est à peine audible | Assurez-vous que le micro du casque-micro est placé au coin de la bouche. |
| Assurez-vous que le volume du micro du casque-micro est réglé sur un niveau suffisant. | |
| Assurez-vous que la UI 770 est bien adaptée à votre téléphone. | |
Accessoires
| Problème Solution | |
| Le volume d'écoute fluctue | Votre téléphone ne remplit pas les exigences standard. Contactez votre revendeur. |
| La pile peut être faible. Remplacez la pile. |
Si le problème persiste, appelez votre partenaire Sennheiser Communications. Ne réparez ou n'essayez jamais de réparer les appareils. Cela annulerait la garantie.
Pour d'autres solutions possibles, veuillez consulter la section FAQs sur notre site web sur www.senncom.com, rubrique « Service & Support ».
Accessoires
| Accessoires N° Réf. | |
| Support de casque 3en1 (support de casque – plaque de montage sur table – plaque de verrouillage sur table) | 502392 |
| Câble de connexion CUIPC 1 (RJ11 vers 2x jack 3,5 mm) – pour connecter la UI à un PC via une carte son standard | 05373 |
| Câble de connexion (RJ11 vers USB) – pour connecter la UI à un PC par le port USB | 502394 |
| Câble de connexion (jack 3,5 mm vers jack 3,5 mm) – pour connecter la UI à un « dictaphone » (PC, PDA, magnétophone, etc.) | 502391 |
| Câble de connexion CPHUI 1 (RJ11 vers RJ11) – pour connecter la UI à un téléphone fixe | 502392 |
| Câble de connexion CSTD 01 (RJ11 vers Easy Disconnect) – pour connecter la UI à un casque-micro | 05373 |
14 | UI 770
Caractéristiques techniques
Caractéristiques techniques
Dimensions [mm] 91 x 32 x 101
Poids env. 137 g
env. 205 g avec pile
Pile Type C, 1,5 V (IEC LR 14)
Déclarations du fabricant
Garantie
Sennheiser Communications A/S offre une garantie de 24 mois sur ce produit. Pour avoir les conditions de garantie actuelles, veuillez visiter notre site web sur www.senncom.com ou contacter votre partenaire Sennheiser.
En conformité avec les exigences suivantes
En fin de vie veuillez rapporter ce produit à la déchetterie communale ou à un centre de recyclage.
Les pile fournies peuvent être recyclées. Afin de protéger l'environnement, jetez les piles usagées dans un conte-neur de recyclage ou ramenez-les à votre revendeur.
UI 770 | 15
Déclarations du fabricant

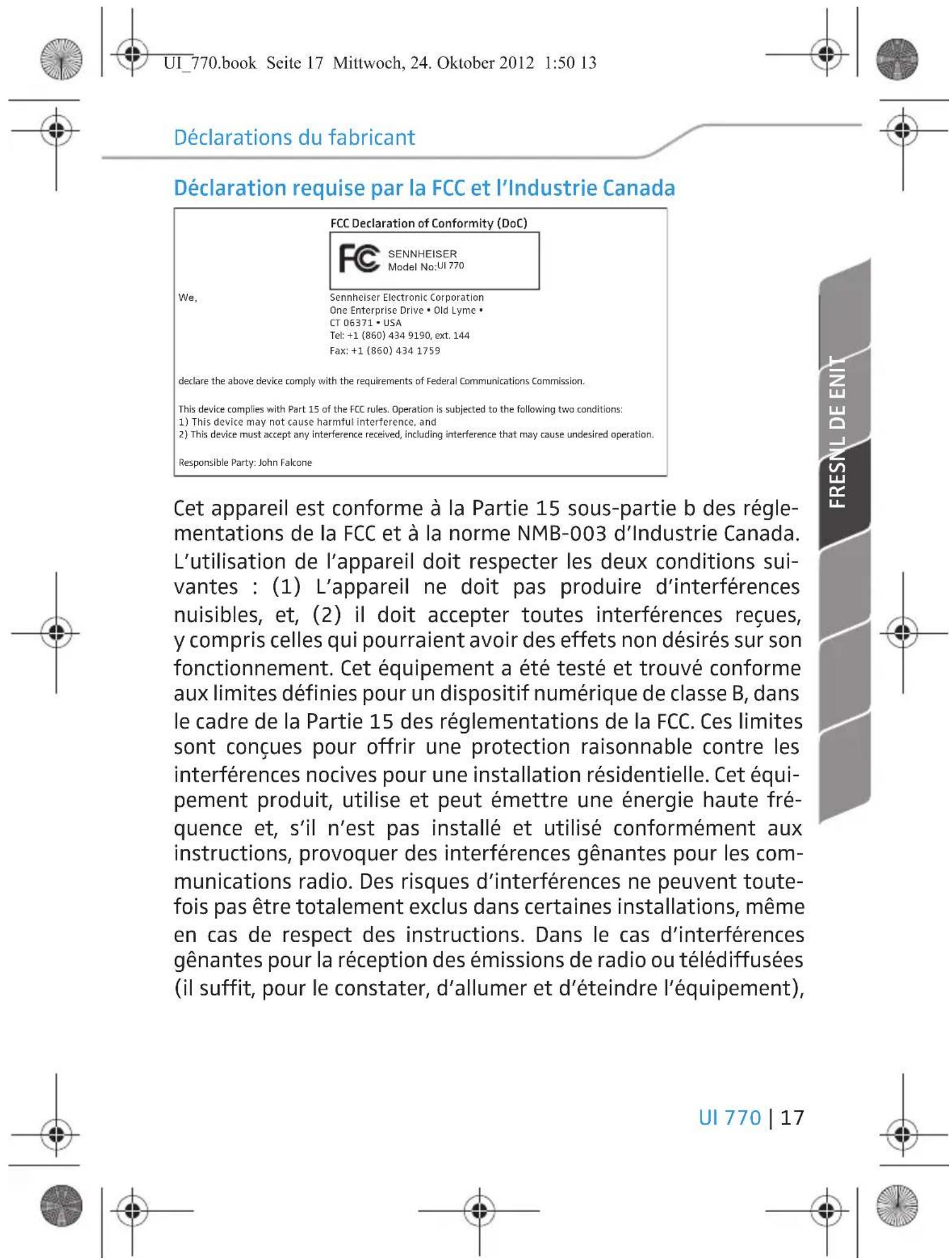

Conformes aux normes :
Déclaration de conformité pour la CE
Vous trouverez la Déclaration de conformité pour la CE sur www.senncom.com.
Avant d'utiliser ce produit, veuillez observer les dispositions légales en vigueur dans votre pays!
Marques déposées
Sennheiser est une marque déposée de Sennheiser electronic GmbH & Co. KG.
Les noms de produits et de sociétés mentionnés dans cette notice peuvent être des marques ou des appellations commerciales de leurs propriétaires.
16 | UI 770
l'utilisateur est invité à prendre l'une des mesures suivantes pour les éliminer :
- Réorienter ou déplacer l'antenne réceptrice.
- Eloigner l'équipement du récepteur.
- Brancher l'équipement sur une prise ou un circuit différent de celui du récepteur.
- Consulter un revendeur ou un technicien de radio ou télévision expérimenté.
Cet appareil de la classe B est conforme à la norme NMB-003 du Canada. Toute modification non expressément approuvée par Sennheiser electronic Corp. peut annuler le droit de l'utilisateur à l'emploi de l'équipement en question.
18 | UI 770
