• expressly approved by Sennheiser electronic Corp. may void the FCC authorization to operate this equipment. UI_770.book Seite 18 Mittwoch, 24. Oktober 2012 1:50 13FRESNL DE ENIT UI 770 | 1 Inhalt Sicherheitshinweise p. 2
• Universal Interface UI 770 p. 3
• Lieferumfang p. 4
• Das UI 770 in Betrieb nehmen p. 4
• Übersicht der Anschlussbuchsen p. 4
• Peripheriegeräte an das UI 770 anschließen p. 5
• Batterie einsetzen p. 6
• Das UI 770 anpassen p. 7
• Wann ist das UI 770 betriebsbereit? p. 9
• UI 770 verwenden p. 10
• Zwischen Telefonhörer und Headset umschalten p. 11
• Mikrofon des Headsets stumm schalten p. 11
• Klangqualität des Headset-Lautsprechers einstellen p. 11
• Quelle auswählen – PC oder Telefon p. 11
• Lautstärke des Headset-Lautsprechers einstellen p. 12
• Diktiergerät verwenden p. 12
• UI 770 reinigen p. 12
• Wenn Störungen auftreten p. 12
• Zubehör p. 14
• Technische Daten p. 14

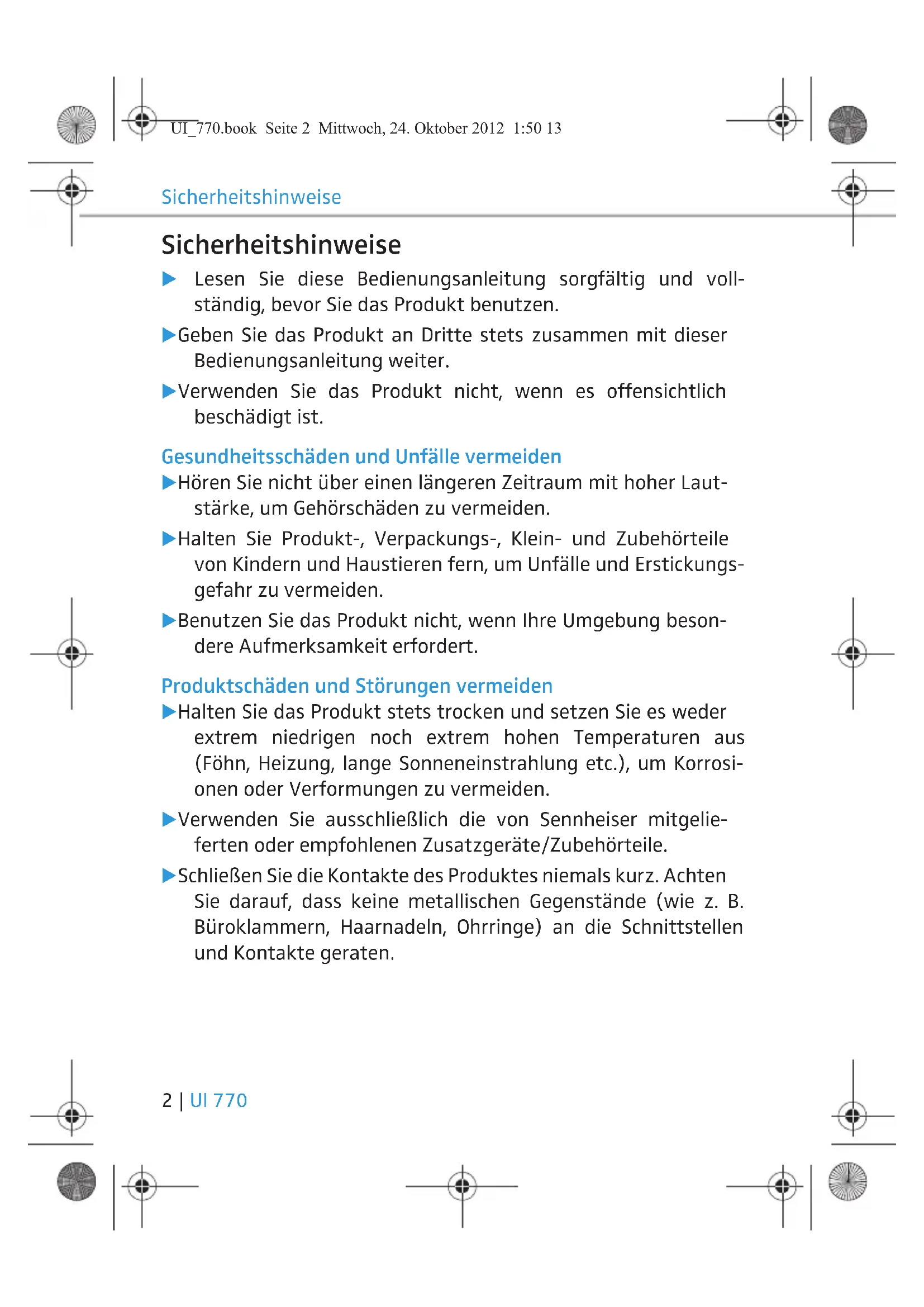

• Herstellererklärungen UI_770.book Seite 1 Mittwoch, 24. Oktober 2012 1:50 13Sicherheitshinweise 2 | UI 770 Sicherheitshinweise 왘 Lesen Sie diese Bedienungsanleitung sorgfältig und voll- ständig, bevor Sie das Produkt benutzen. 왘 Geben Sie das Produkt an Dritte stets zusammen mit dieser Bedienungsanleitung weiter. 왘 Verwenden Sie das Produkt nicht, wenn es offensichtlich beschädigt ist. Gesundheitsschäden und Unfälle vermeiden 왘 Hören Sie nicht über einen längeren Zeitraum mit hoher Laut- stärke, um Gehörschäden zu vermeiden. 왘 Halten Sie Produkt-, Verpackungs-, Klein- und Zubehörteile von Kindern und Haustieren fern, um Unfälle und Erstickungs- gefahr zu vermeiden. 왘 Benutzen Sie das Produkt nicht, wenn Ihre Umgebung beson- dere Aufmerksamkeit erfordert. Produktschäden und Störungen vermeiden 왘 Halten Sie das Produkt stets trocken und setzen Sie es weder extrem niedrigen noch extrem hohen Temperaturen aus (Föhn, Heizung, lange Sonneneinstrahlung etc.), um Korrosi- onen oder Verformungen zu vermeiden. 왘 Verwenden Sie ausschließlich die von Sennheiser mitgelie- ferten oder empfohlenen Zusatzgeräte/Zubehörteile. 왘 Schließen Sie die Kontakte des Produktes niemals kurz. Achten Sie darauf, dass keine metallischen Gegenstände (wie z. B. Büroklammern, Haarnadeln, Ohrringe) an die Schnittstellen und Kontakte geraten. UI_770.book Seite 2 Mittwoch, 24. Oktober 2012 1:50 13FRESNL DE ENIT Universal Interface UI 770 UI 770 | 3 Bestimmungsgemäßer Gebrauch/Haftung Das Universal Interface ist zum Telefonieren sowie zur Audioein- und -ausgabe in Verbindung mit einem Computer (VoIP) und/oder einem Telefon für den professionellen Einsatz im Büro oder Call- Center bestimmt. Als nicht bestimmungsgemäßer Gebrauch gilt, wenn Sie dieses Produkt anders benutzen, als in dieser Bedienungsanleitung beschrieben. Sennheiser übernimmt keine Haftung bei Missbrauch oder nicht ordnungsgemäßem Gebrauch des Produkts sowie der Zusatz- geräte/Zubehörteile. Sennheiser haftet nicht für Schäden an USB-Geräten, die nicht mit den USB-Spezifikationen im Einklang sind. Sennheiser haftet nicht für Schäden aus Verbindungsabbrüchen wegen leerer Akkus. Universal Interface UI 770 An das UI 770 können Sie folgende Peripheriegeräte anschließen: p. 15

• ein handelsübliches Telefon, das Headsets mit einem dynami- schen, Karbon- oder Elektret-Mikrofon unterstützt

• ein Sennheiser Office- oder Call Center-Headset

• einen PC mit Soundkarte oder USB-Anschluss (ermöglicht Ihnen die Verwendung eines Headsets zur Internet-Telefonie und für Multimedia-Anwendungen)

• ein Diktiergerät zur Sprachaufzeichnung Mit dem UI 770 können Sie zwischen dem Headset, dem Telefon- hörer und dem PC umschalten, die Lautstärke des Headset-Laut- sprechers und -Mikrofons einstellen oder das Headset-Mikrofon stumm schalten. UI_770.book Seite 3 Mittwoch, 24. Oktober 2012 1:50 13Lieferumfang 4 | UI 770 Lieferumfang

• Verbindungskabel zum Telefon

• Verbindungskabel (RJ11 auf Easy Disconnect)

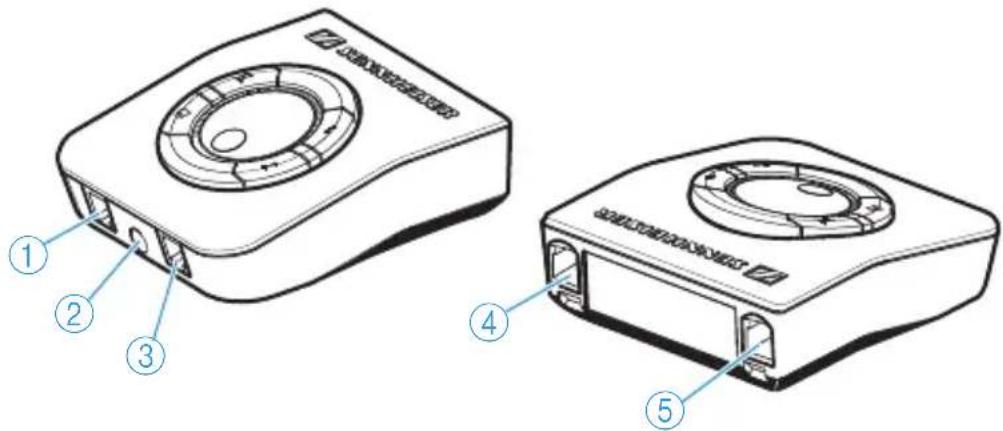

• Bedienungsanleitung Das UI 770 in Betrieb nehmen Übersicht der Anschlussbuchsen Die Anschlussbuchsen befinden sich an der Vorder- und Rückseite des UI 770. 1 Buchse Headset 2 Buchse Diktiergerät 3 Buchse Telefonhörer 4 Buchse Telefon 5 Buchse Aux/PC

UI_770.book Seite 4 Mittwoch, 24. Oktober 2012 1:50 13FRESNL DE ENIT Das UI 770 in Betrieb nehmen UI 770 | 5 Peripheriegeräte an das UI 770 anschließen Eine Übersicht der Anschlussmöglichkeiten finden Sie auf der Aus- klappseite. Headset an das UI 770 anschließen Diktiergerät an das UI 770 anschließen Telefonhörer an das UI 770 anschließen Peripheriegerät Anschluss am UI 770 Anschluss am Peripheriegerät

Diktiergerät 3,5-mm- Klinkenbuchse 3,5-mm-Klinkenbuchse, Kabel ist abhängig von der Buchse am Diktiergerät

Telefon Modular (RJ11) abhängig vom Telefon

Aux/PC Modular (RJ11) 3,5-mm-Klinkenbuchse A Stecken Sie den Modularstecker des Adapterkabels in die Buchse Headset am UI 770, bis dieser hörbar einrastet. B Stecken Sie den 3,5-mm-Klinkenstecker des Verbindungskabels in die Buchse Diktiergerät am UI 770, bis dieser hörbar ein- rastet. Stecken Sie den 3,5-mm-Klinkenstecker in den Ausgang Ihres Diktiergeräts. C Ziehen Sie am Telefon den Modularstecker des Telefonhörer- kabels ab und stecken Sie ihn in die Buchse Telefonhörer am UI 770, bis dieser hörbar einrastet. UI_770.book Seite 5 Mittwoch, 24. Oktober 2012 1:50 13Das UI 770 in Betrieb nehmen 6 | UI 770 Telefon an das UI 770 anschließen PC an das UI 770 anschließen Batterie einsetzen Die Batterie hat im UI 770 eine Betriebszeit von ungefähr einem Jahr. Unter normalen Nutzungsbedingungen sollten Sie die Bat- terie ein Mal pro Jahr ersetzen. 왘 Entfernen Sie das Gehäuseunterteil. Verwenden Sie die mit- gelieferte Schraube, um das Batteriefach gegen Manipulati- onen zu sichern (in manchen Ländern ist dies vorgeschrieben). 왘 Legen Sie die Batterie wie abgebildet ein und setzen Sie das Gehäuseunterteil wieder ein. D Stecken Sie einen der beiden Modularstecker des beiliegenden Verbindungskabels in die Buchse Telefon am UI 770, bis dieser hörbar einrastet. Stecken Sie den zweiten Modularstecker in die Telefonhörerbuchse am Telefon. Auch bei angeschlossenem UI 770 können Sie weiterhin alle Funktionen Ihres Telefons nutzen: Sie tätigen einen Anruf, indem Sie den Telefonhörer abheben und die Nummer wählen. Sie beenden einen Anruf, indem Sie den Hörer auflegen. Die Funktion „Freisprechen“ können Sie ebenfalls wie gewohnt nutzen. E Stecken Sie den Modularstecker des Verbindungskabels für den PC in die Buchse Aux/PC am UI 770, bis dieser hörbar einrastet. Stecken Sie die beiden Klinkenstecker wie abgebildet in die Soundkarte Ihres PCs. UI_770.book Seite 6 Mittwoch, 24. Oktober 2012 1:50 13FRESNL DE ENIT Das UI 770 in Betrieb nehmen UI 770 | 7 Das UI 770 anpassen Verwenden Sie die Schalter auf der Geräteunterseite, um das UI 770 anzupassen. UI 770 Funktion des Schalters 1 ABC-Schalter Stellt ein deutlich hörbares Freizeichen ein

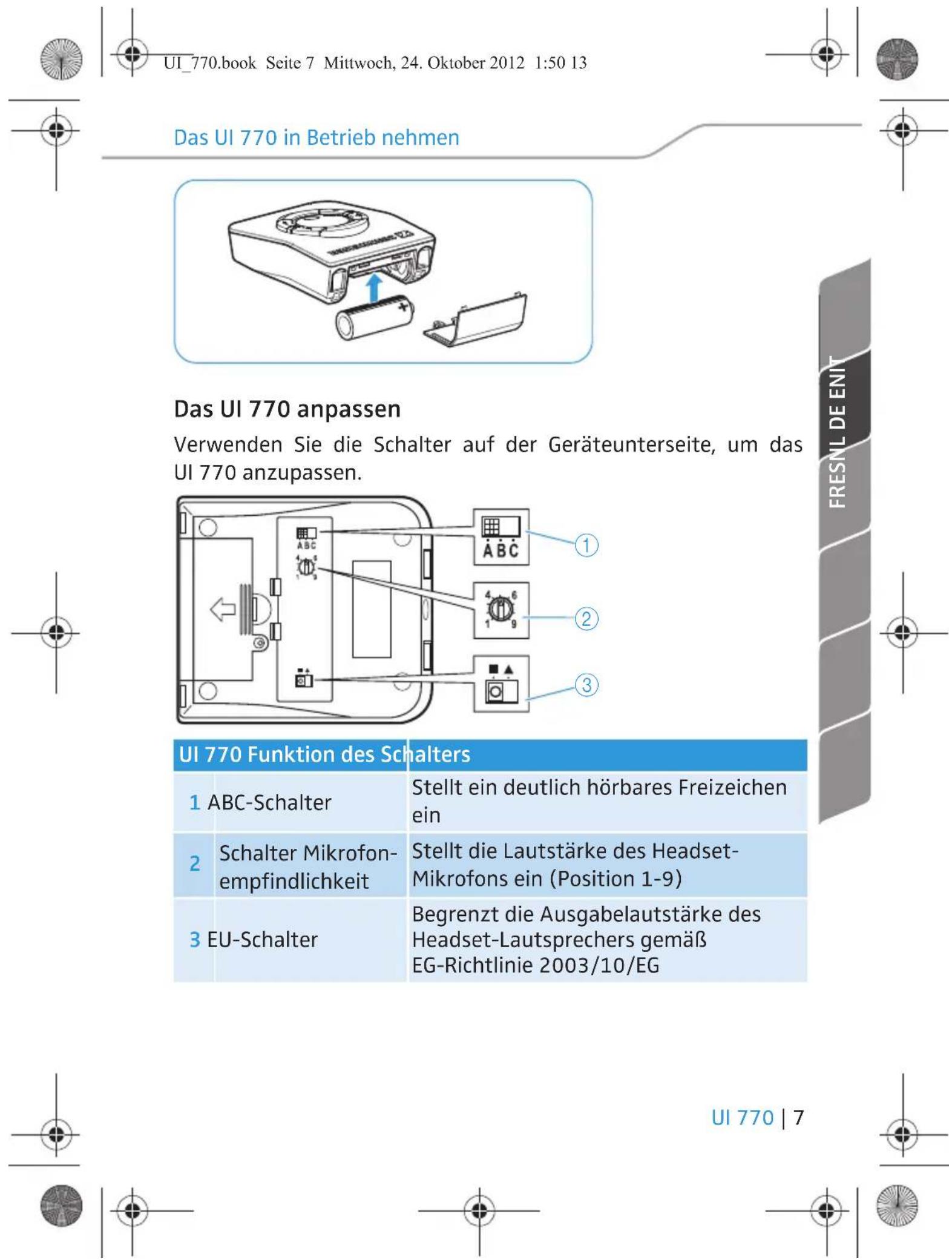

Schalter Mikrofon- empfindlichkeit Stellt die Lautstärke des Headset- Mikrofons ein (Position 1-9) 3 EU-Schalter Begrenzt die Ausgabelautstärke des Headset-Lautsprechers gemäß EG-Richtlinie 2003/10/EG

UI_770.book Seite 7 Mittwoch, 24. Oktober 2012 1:50 13Das UI 770 in Betrieb nehmen 8 | UI 770 Ein deutlich hörbares Freizeichen einstellen 왘 Drücken Sie die Taste Headset/Telefonhörer in die Position „unten“ (siehe Seite 10). Überprüfen Sie, ob Sie im Telefon- hörer ein Freizeichen hören. 왘 Drücken Sie die Taste Headset/Telefonhörer erneut, um das Headset zu aktivieren. Überprüfen Sie, ob Sie im Headset ein Freizeichen hören. Falls Sie kein Freizeichen hören, schieben Sie den ABC-Schalter nacheinander auf die Positionen „A“, „B“ und „C“ und prüfen Sie in jeder Position, ob Sie ein Freizeichen hören. Lautstärke des Headset-Mikrofons einstellen Mit dem Schalter Mikronempfindlichkeit des UI 770 können Sie die Lautstärke des Headset-Mikrofons einstellen: eine leise Stimme wird etwas verstärkt, eine laute Stimme etwas gedämpft. 왘 Stellen Sie am Telefon eine mittlere Lautstärke ein. 왘 Stellen Sie den Schalter Mikrofonempfindlichkeit am UI 770 auf die Position „1“. 왘 Rufen Sie einen Gesprächspartner an und sprechen Sie mit nor- maler Lautstärke. Verändern Sie den Regler, bis Ihr Gesprächs- partner Sie klar und deutlich versteht. Ausgabelautstärke des Headset-Lautsprechers begrenzen Mit dem EU-Schalter des UI 770 können Sie die Ausgabelautstärke des Headset-Lautsprechers gemäß EG-Richtlinie 2003/10/EG begrenzen. 왘 Stellen Sie den EU-Schalter von der Position „Quadrat“ auf die Position „Dreieck“, um die Ausgabelautstärke des Headset- Lautsprechers zu begrenzen. UI_770.book Seite 8 Mittwoch, 24. Oktober 2012 1:50 13FRESNL DE ENIT Das UI 770 in Betrieb nehmen UI 770 | 9

• Der zeitlich gewichtete Mittelwert basiert auf einer Auf- schlüsselung der Lärmbelastung eines typischen Arbeits- tages. Der Schalldruckpegel wird mit einem B&K HATS (Kopf- und Torsosimulator) gemessen. ** EG-Richtlinie 2003/10/EG über Mindestvorschriften zum Schutz von Sicherheit und Gesundheit der Arbeitnehmer vor der Gefährdung durch physikalische Einwirkungen (Lärm). Wann ist das UI 770 betriebsbereit? Das UI 770 ist betriebsbereit, sobald Sie

• die Batterie eingelegt haben

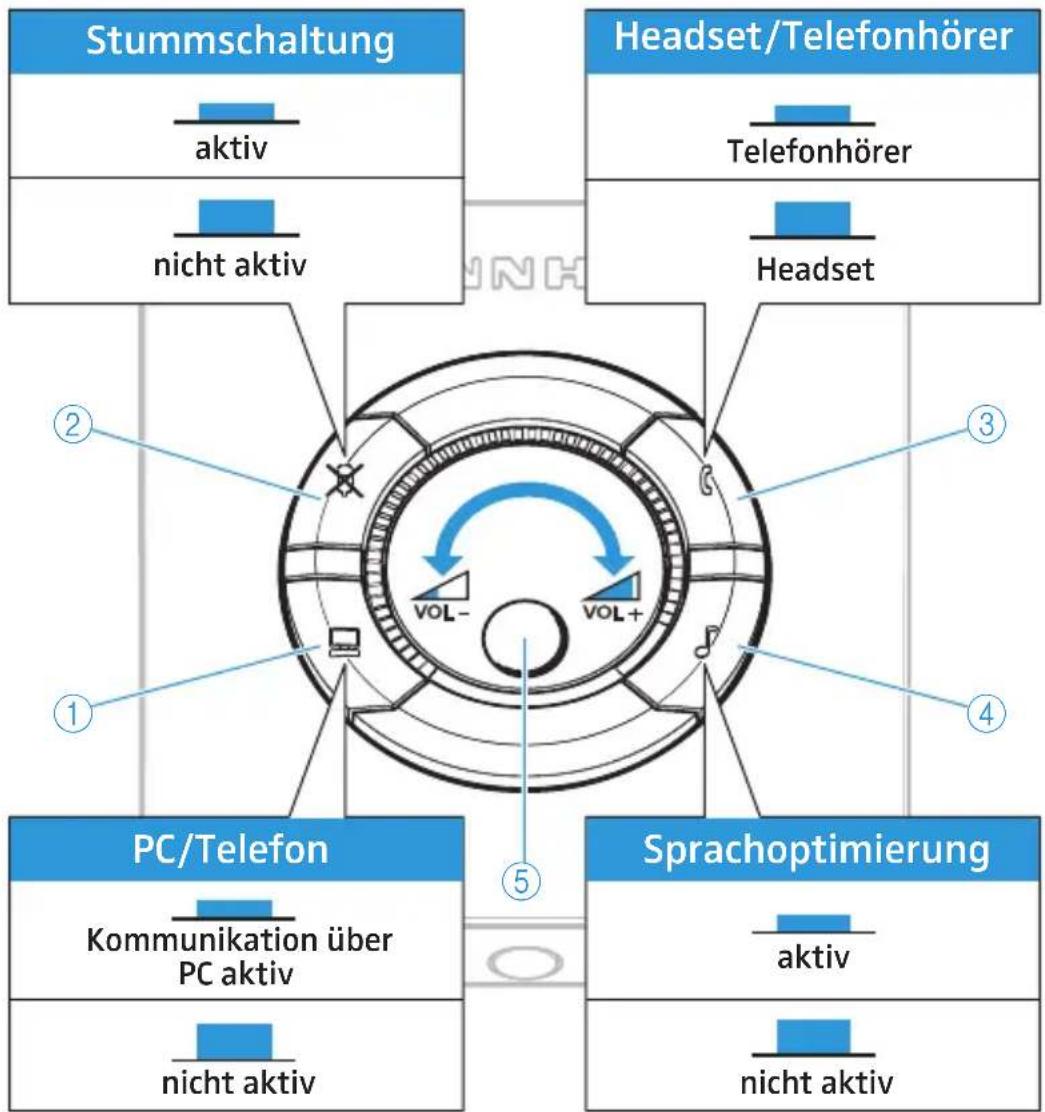

• das UI 770 an das Telefon angeschlossen und an dieses Telefon angepasst haben Wenn Sie die Verbindung zum Telefon trennen, ist das UI 770 außer Betrieb. Das UI 770 ist eine Sonderausführung mit reduziertem Aus- gangspegel. Auch wenn die Lautstärke des UI 770 auf den höchsten Wert eingestellt wird, überschreitet das Signal, das das angeschlossene Sennheiser Communications Headset überträgt, niemals den Höchstwert von 85 dB(A) pro Tag. Bei diesem Wert handelt es sich um einen zeitlich gewichteten Mittelwert* gemäß der EG-Richtlinie „Lärm“**. UI_770.book Seite 9 Mittwoch, 24. Oktober 2012 1:50 13UI 770 verwenden 10 | UI 770 UI 770 verwenden 1 Taste PC/Telefon 2 Taste Stummschaltung 3 Taste Headset/Telefonhörer 4 Taste Sprachoptimierung 5 Lautstärkeregler

Headset/Telefonhörer PC/Telefon Sprachoptimierung Kommunikation über PC aktiv nicht aktiv aktiv nicht aktiv Telefonhörer Headset aktiv nicht aktiv Stummschaltung UI_770.book Seite 10 Mittwoch, 24. Oktober 2012 1:50 13FRESNL DE ENIT UI 770 verwenden UI 770 | 11 Zwischen Telefonhörer und Headset umschalten 왘 Drücken Sie die Taste Headset/Telefonhörer , um zwischen dem Telefonhörer und dem Headset umzuschalten. Taste unten: Telefonhörer ist aktiv Taste oben: Headset ist aktiv Mikrofon des Headsets stumm schalten 왘 Drücken Sie die Taste Stummschaltung , um das Mikrofon des Headsets stumm zu schalten. Taste unten: Mikrofon ist stumm geschaltet Taste oben: Mikrofon ist aktiv Klangqualität des Headset-Lautsprechers einstellen Am UI 770 können Sie die Klangqualität des Headset-Lautspre- chers einstellen. Störende Hintergrundgeräusche auf der Seite des Gesprächspartners werden gefiltert, die Stimme Ihres Gesprächs- partners ist dadurch besser zu verstehen. 왘 Drücken Sie die Taste Klangqualität , um störende Hinter- grundgeräusche herauszufiltern. Taste unten: Sprachoptimierung ist aktiv Taste oben: Sprachoptimierung ist nicht aktiv Quelle auswählen – PC oder Telefon 왘 Drücken Sie die Taste PC/Telefon , um den PC oder das Telefon als Quelle auszuwählen. Taste unten: PC ist als Quelle gewählt Taste oben: Telefon ist als Quelle gewählt Mit dem PC als Quelle, sind die Taste Stummschaltung und der Lautstärkeregler inaktiv. Folglich können Sie das Headset-Mikrofon nun nicht am UI 770 stumm schalten oder die Lautstärke des Headset-Lautsprechers verändern. Beide Einstellungen können Sie nur am PC ändern. UI_770.book Seite 11 Mittwoch, 24. Oktober 2012 1:50 13UI 770 reinigen 12 | UI 770 Lautstärke des Headset-Lautsprechers einstellen 왘 Stellen Sie mit dem Lautstärkeregler den Headset-Lautspre- chers stufenlos auf eine für Sie angenehme Lautstärke ein. „Dynamic Volume Control“ hält die von Ihnen eingestellte Laut- stärke automatisch konstant, auch wenn Ihr Gesprächspartner die lauter oder leiser spricht. Diktiergerät verwenden Über ein angeschlossenes Diktiergerät können Sie ein Gespräch in beide Richtungen aufzeichnen. UI 770 reinigen Reinigen Sie das UI 770 ausschließlich mit einem weichen und ggf. leicht feuchten Tuch. Verwenden Sie keine Löse- oder Reinigungs- mittel, da diese den Lack des UI 770 beschädigen können. Wenn Störungen auftreten Problem Abhilfe Kein Freizeichen Stellen Sie sicher, dass die Headset/Telefon- hörer-Taste in der Position „oben“ ist. Stellen Sie sicher, dass der Telefonhörer nicht aufgelegt ist. Überprüfen Sie die Kabelverbindungen. Stellen Sie sicher, dass das UI 770 richtig auf Ihr Telefon abgestimmt ist. Abstimmen auf das Telefon nicht möglich Ihr Telefon entspricht nicht dem Standard. Bitte wenden Sie sich an Ihren Händler. UI_770.book Seite 12 Mittwoch, 24. Oktober 2012 1:50 13FRESNL DE ENIT Wenn Störungen auftreten UI 770 | 13 Rufen Sie Ihren Sennheiser Communications-Partner an, wenn sich das Problem nicht beheben lässt. Führen Sie auf keinen Fall Reparaturen selbst durch. Etwaige Garantieansprüche erlöschen dadurch. Ihr Gesprächs- partner hört Sie nicht Stellen Sie sicher, dass die Taste Stumm- schaltung in der Position „oben“ ist. Keine Verbin- dung zum PC Überprüfen Sie die Kabelverbindungen. Erhöhen Sie die Lautstärke am PC. Ihr PC und das UI 770 sind nicht kompatibel. Bitte wenden Sie sich an Ihren Händler. Ihre Stimme ist kaum zu ver- stehen Stellen Sie sicher, dass das Headset-Mik- rofon am Mundwinkel platziert ist. Stellen Sie sicher, dass die Lautstärke des Headset-Mikrofons richtig eingestellt ist. Stellen Sie sicher, dass das UI 770 richtig auf Ihr Telefon abgestimmt ist. Die Hörerlaut- stärke schwankt Ihr Telefon entspricht nicht dem Standard. Bitte wenden Sie sich an Ihren Händler. Die Batterie kann leer sein. Wechseln Sie die Batterie Mögliche Problemlösungen finden Sie im Bereich FAQs auf unserer Website www.senncom.com unter „Service & Support“. Problem Abhilfe UI_770.book Seite 13 Mittwoch, 24. Oktober 2012 1:50 13Zubehör 14 | UI 770 Zubehör Technische Daten Zubehör Art.-Nr. Headset-Halter 3in1 (Headset-Halter – Montageplatte für Tischmontage – Verriegelungsplatte für Tischmontage)

Verbindungskabel CUIPC 1 (RJ11 auf 2x 3,5-mm- Klinke) – zum Anschluss des UI an den PC über die Soundkarte

Verbindungskabel (RJ11 auf USB) – zum Anschluss des UI an den PC über den USB-Port

Verbindungskabel (3,5-mm-Klinke auf 3,5-mm-Klinke) – zum Anschluss des UI an Diktier- geräte (PC, PDA, Kassettenrecorder, etc.)

Verbindungskabel CPHUI 1 (RJ11 auf RJ11) – zum Anschluss des UI an ein Festnetztelefon

Verbindungskabel CSTD 01 (RJ11 auf Easy Disconnect) – zum Anschluss des UI an ein Headset

Abmessungen [mm] 91 x 32 x 101 Gewicht ca. 137 g ca. 205 g mit Batterie Batterie Babyzelle, 1,5 V, LR 14C UI_770.book Seite 14 Mittwoch, 24. Oktober 2012 1:50 13FRESNL DE ENIT Herstellererklärungen UI 770 | 15 Herstellererklärungen Garantie Sennheiser Communications A/S übernimmt für dieses Produkt eine Garantie von 24 Monaten. Die aktuell geltenden Garantie- bedingungen können Sie über das Internet www.senncom.com oder Ihren Sennheiser-Partner beziehen. In Übereinstimmung mit den folgenden Anforderungen
