GEBRUIKSAANWIJZING UI 770 SENNHEISER

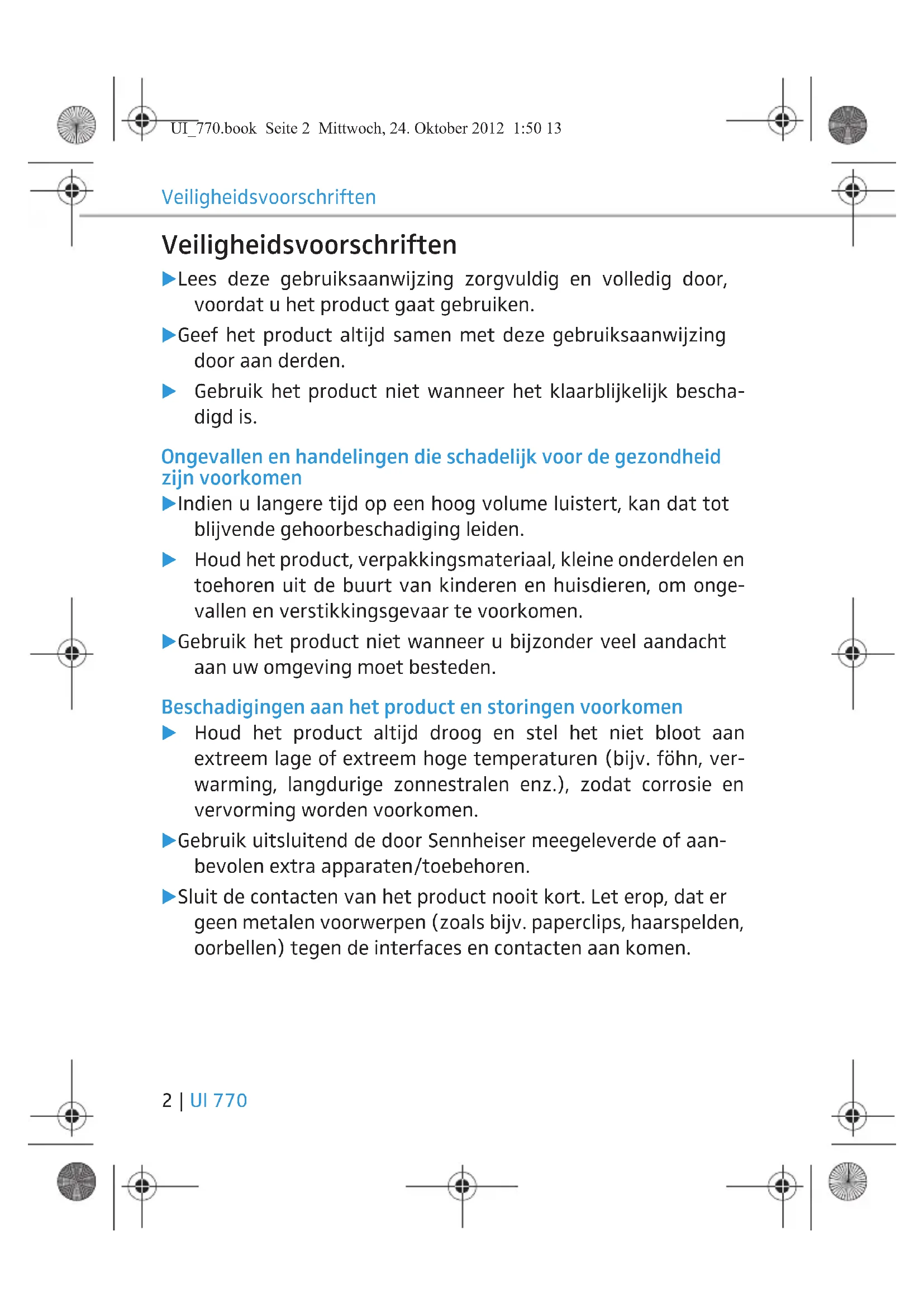

• Directiva RoHS (2011/65/UE) La declaración se puede consultar en Internet: www.senncom.com. Antes de la puesta en servicio, se deben observar las disposiciones específicas del país de uso. Marcas registradas Sennheiser es una marca registrada de Sennheiser electronic GmbH & Co. KG. Otros nombres de productos y empresas citados en este manual de instrucciones pueden ser nombres comerciales o de marca de sus titulares correspondientes. UI_770.book Seite 16 Mittwoch, 24. Oktober 2012 1:50 13FRESNL DE ENIT UI 770 | 1 Inhoud Veiligheidsvoorschriften ................................................................... 2 Universele interface UI 770 .............................................................. 3 Omvang levering ................................................................................ 4 De UI 770 in gebruik nemen ............................................................ 4 Overzicht van de aansluitbussen ...............................................4 Randapparatuur op de UI 770 aansluiten ................................5 Batterijen plaatsen .......................................................................6 De UI 770 aanpassen ....................................................................7 Wanneer is de UI 770 bedrijfsklaar? .........................................9 De UI 770 gebruiken ........................................................................ 10 Omschakelen tussen de telefoonhoorn en headset ............ 11 De microfoon van de headset op mute schakelen .............. 11 De klankkwaliteit van de luidsprekers van de headset instellen ........................................................................ 11 De bron selecteren – PC of telefoon ....................................... 11 Het volume van de luidsprekers van de headset instellen ........................................................................ 12 Het dicteerapparaat gebruiken ............................................... 12 UI 770 reinigen ................................................................................. 12 In geval van storingen .................................................................... 12 Toebehoren ....................................................................................... 14 Technische specificaties .................................................................. 14 Verklaringen van de fabrikant ...................................................... 15 UI_770.book Seite 1 Mittwoch, 24. Oktober 2012 1:50 13Veiligheidsvoorschriften 2 | UI 770 Veiligheidsvoorschriften 왘 Lees deze gebruiksaanwijzing zorgvuldig en volledig door, voordat u het product gaat gebruiken. 왘 Geef het product altijd samen met deze gebruiksaanwijzing door aan derden. 왘 Gebruik het product niet wanneer het klaarblijkelijk bescha- digd is. Ongevallen en handelingen die schadelijk voor de gezondheid zijn voorkomen 왘 Indien u langere tijd op een hoog volume luistert, kan dat tot blijvende gehoorbeschadiging leiden. 왘 Houd het product, verpakkingsmateriaal, kleine onderdelen en toehoren uit de buurt van kinderen en huisdieren, om onge- vallen en verstikkingsgevaar te voorkomen. 왘 Gebruik het product niet wanneer u bijzonder veel aandacht aan uw omgeving moet besteden. Beschadigingen aan het product en storingen voorkomen 왘 Houd het product altijd droog en stel het niet bloot aan extreem lage of extreem hoge temperaturen (bijv. föhn, ver- warming, langdurige zonnestralen enz.), zodat corrosie en vervorming worden voorkomen. 왘 Gebruik uitsluitend de door Sennheiser meegeleverde of aan- bevolen extra apparaten/toebehoren. 왘 Sluit de contacten van het product nooit kort. Let erop, dat er geen metalen voorwerpen (zoals bijv. paperclips, haarspelden, oorbellen) tegen de interfaces en contacten aan komen. UI_770.book Seite 2 Mittwoch, 24. Oktober 2012 1:50 13FRESNL DE ENIT Universele interface UI 770 UI 770 | 3 Reglementair gebruik/aansprakelijkheid De universele interface is bedoeld voor het bellen alsmede de audio-input en -output in combinatie met een computer (VoIP) en/of een telefoon voor professioneel gebruik op een kantoor of in een callcenter. Onder niet-reglementair gebruik wordt verstaan dat u het product anders gebruikt dan beschreven in deze gebruiksaanwijzing. Sennheiser kan niet aansprakelijk worden gesteld wanneer het product/toebehoren onjuist wordt gebruikt of sprake is van misbruik. Sennheiser kan niet aansprakelijk worden gesteld voor schade aan USB-apparaten, die niet in overeenstemming zijn met de USB- specificaties. Sennheiser kan niet aansprakelijk worden gesteld voor schade veroorzaakt door het wegvallen van de verbinding in verband met lege accu’s. Universele interface UI 770 U kunt onderstaande randapparatuur op de UI 770 aansluiten:

• een gebruikelijke telefoon, die headsets met een dynamische, carbon- of elektret-microfoon ondersteunt

• een Sennheiser Office- of Call Center-headset

• een PC met een geluidskaart of USB-aansluiting (maakt het gebruik van een headset voor internettelefonie en multimedia- toepassingen mogelijk)

• een dicteerapparaat voor de registratie van spraak Met de UI 770 kunt u tussen de headset, de telefoonhoorn en de PC omschakelen, het volume van de luidsprekers en microfoons van de headset instellen of de microfoon van de headset op mute schakelen. UI_770.book Seite 3 Mittwoch, 24. Oktober 2012 1:50 13Omvang levering 4 | UI 770 Omvang levering

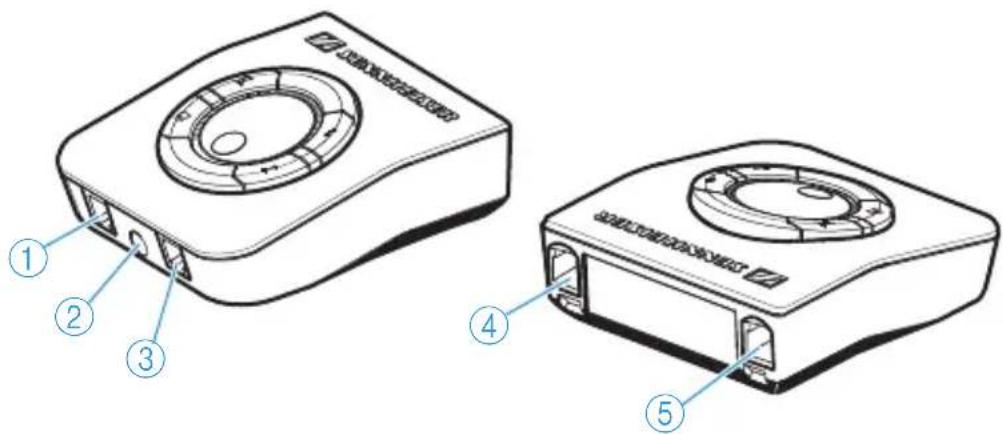

• Gebruiksaanwijzing De UI 770 in gebruik nemen Overzicht van de aansluitbussen De aansluitbussen zitten aan de voor- en achterkant van de UI 770. 1 Bus headset 2 Bus dicteerapparaat 3 Bus telefoonhoorn 4 Bus telefoon 5 Bus Aux/PC

UI_770.book Seite 4 Mittwoch, 24. Oktober 2012 1:50 13FRESNL DE ENIT De UI 770 in gebruik nemen UI 770 | 5 Randapparatuur op de UI 770 aansluiten Op de uitklappagina staat een overzicht van de aansluitmogelijk- heden. De headset op de UI 770 aansluiten Het dicteerapparaat op de UI 770 aansluiten Telefoonhoorn op de UI 770 aansluiten Randapparaat Aansluiting op de UI 770 Aansluiting op het randapparaat

Dicteer- apparaat 3,5-mm jackplug 3,5-mm jackplug, de kabel is afhankelijk van de bus op het dicteerapparaat

Telefoon Modulair (RJ11) afhankelijk van de telefoon

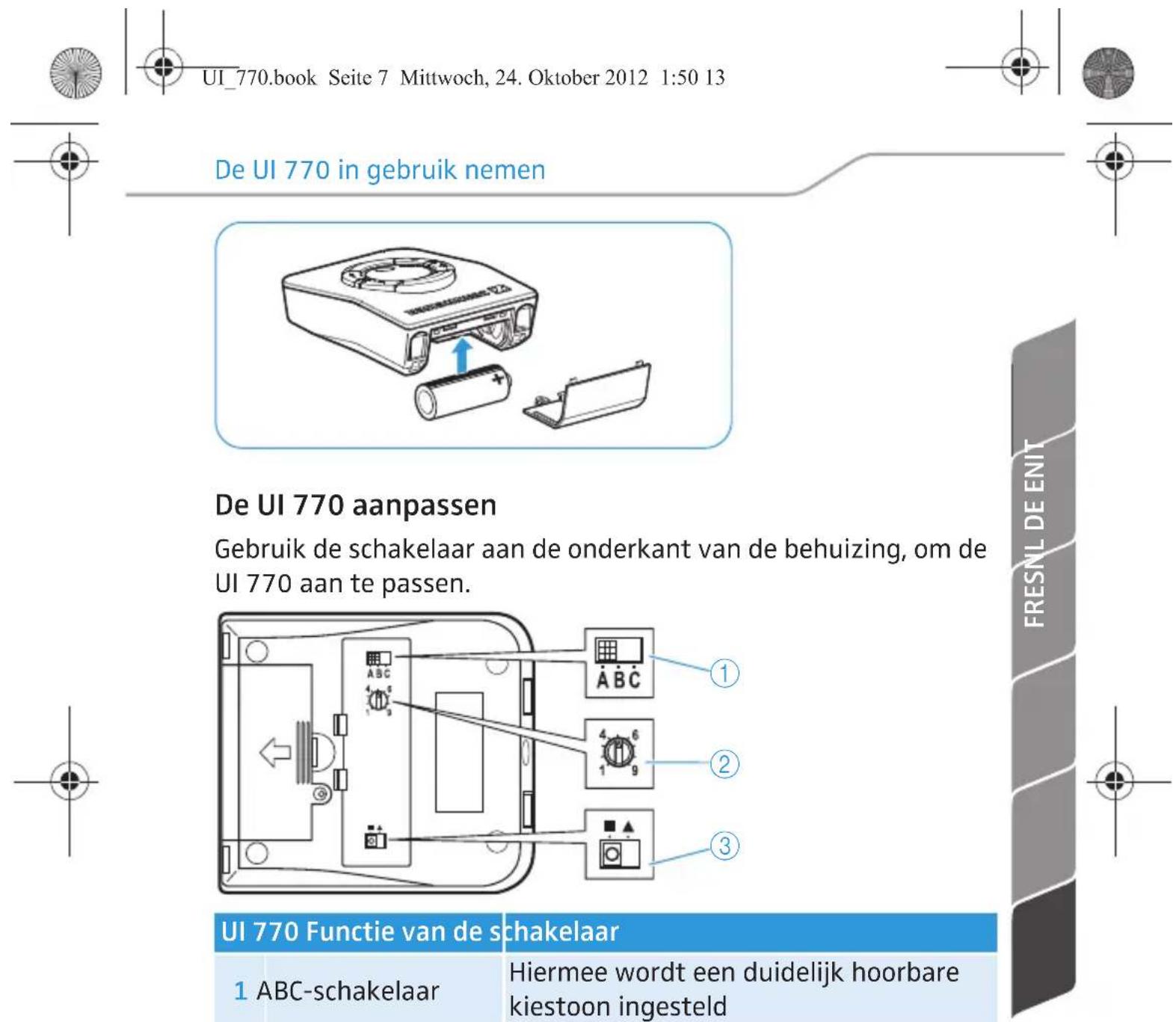

Aux/PC Modulair (RJ11) 3,5-mm jackplug A Steek de modulaire stekker van de adapterkabel in de bus Headset op de UI 770, tot deze hoorbaar vastklikt. B Steek de 3,5-mm jackplug van de verbindingskabel in de bus Dic- teerapparaat op de UI 770, tot deze hoorbaar vastklikt. Steek de 3,5-mm jackplug in de uitgang van uw dicteerapparaat. C Trek op de telefoon de modulaire stekker van de telefoonhoorn- kabel los en steek deze in de bus Telefoonhoorn op de UI 770, tot deze hoorbaar vastklikt. UI_770.book Seite 5 Mittwoch, 24. Oktober 2012 1:50 13De UI 770 in gebruik nemen 6 | UI 770 De telefoon op de UI 770 aansluiten PC op de UI 770 aansluiten Batterijen plaatsen Een batterij in de UI 770 heeft een levensduur van ongeveer een jaar. Onder normale omstandigheden moet u de batterij eenmaal per jaar vervangen. 왘 Verwijder de onderkant van de behuizing. Gebruik de meegeleverde schroef om het batterijvak tegen manipulaties te beveiligen (in veel landen is dit voorgeschreven). 왘 Plaats de batterij in het batterijvak zoals afgebeeld en breng de onderkant van de behuizing dan weer aan. D Steek de één van de beide modulaire stekkers van de meegele- verde verbindingskabel in de bus Telefoon op de UI 770, tot deze hoorbaar vastklikt. Steek de tweede modulaire stekker in de telefoonhoornbus op de telefoon. Ook bij een aangesloten UI 770 kunt u alle functies van uw tele- foon gebruiken zoals u gewend bent: u kiest door de telefoon- hoorn op te nemen en een nummer in te toetsen. U beëindigt een gesprek door de hoorn op te leggen. De functie „handsfree” kan net als voorheen gewoon worden gebruikt. E Steek de modulaire stekker van de verbindingskabel voor de PC in de bus Aux/PC op de UI 770, tot deze hoorbaar vastklikt. Steek de beide jackplugstek- kers in de geluidskaart van uw PC zoals afgebeeld. UI_770.book Seite 6 Mittwoch, 24. Oktober 2012 1:50 13FRESNL DE ENIT De UI 770 in gebruik nemen UI 770 | 7 De UI 770 aanpassen Gebruik de schakelaar aan de onderkant van de behuizing, om de UI 770 aan te passen. UI 770 Functie van de schakelaar 1 ABC-schakelaar Hiermee wordt een duidelijk hoorbare kiestoon ingesteld

Schakelaar micro- foongevoeligheid Hiermee wordt het volume van de microfoon van de headset ingesteld (stand 1 - 9) 3 EU-schakelaar Beperkt het uitvoervolume van de luidsprekers van de headset overeen- komstig de EG-richtlijn 2003/10/EG

UI_770.book Seite 7 Mittwoch, 24. Oktober 2012 1:50 13De UI 770 in gebruik nemen 8 | UI 770 Een duidelijk hoorbare kiestoon instellen 왘 Druk de toets Headset/Telefoonhoorn in de stand „onder” (zie pagina 10). Controleer of u via de telefoonhoorn een kies- toon hoort. 왘 Druk de toets Headset/Telefoonhoorn opnieuw in, om de headset in te schakelen. Controleer of u via de headset een kiestoon hoort. Als u geen kiestoon hoort, moet u de ABC-schakelaar achter- eenvolgens in de standen „A”, „B” en „C” schuiven en telkens in iedere stand controleren of u een kiestoon hoort. Het volume van de microfoon van de headset instellen Met behulp van de schakelaar microfoongevoeligheid van de UI 770 kunt u het volume van de microfoon van de headset instellen: Een zachte stem wordt iets versterkt, een luide stem wordt iets gedempt. 왘 Stel een gemiddeld volume op de telefoon in. 왘 Zet de schakelaar Microfoongevoeligheid op de UI 770 op de stand „1”. 왘 Bel iemand op en spreek met een normaal stemgeluid. Pas de regelaar net zo lang aan tot u uw gesprekspartner duidelijk verstaat. Het uitvoervolume van de luidsprekers van de headset begrenzen Met behulp van de EU-schakelaar van de UI 770 kunt u het uitvoer- volume van de luidsprekers van de headset overeenkomstig de EG-richtlijn 2003/10/EG begrenzen. 왘 Zet de EU-schakelaar vanuit de stand „Vierkant” in de stand „Driehoek”, om het uitvoervolume van de luidsprekers van de headset te begrenzen. UI_770.book Seite 8 Mittwoch, 24. Oktober 2012 1:50 13FRESNL DE ENIT De UI 770 in gebruik nemen UI 770 | 9

• Het gewogen gemiddelde is gebaseerd op een verdeling van de lawaaibelasting van een typische werkdag. De geluids- drukpiek wordt met behulp van een B&K HATS (hoofd- en torsosimulator) gemeten. ** EG-richtlijn 2003/10/EG met betrekking tot de minimale voorschriften voor de bescherming van de veiligheid en de gezondheid van werknemers tegen de gevaren van fysieke inwerkingen (lawaai). Wanneer is de UI 770 bedrijfsklaar? De UI 770/750 is klaar voor gebruik, zodra

• u de batterij heeft geplaatst

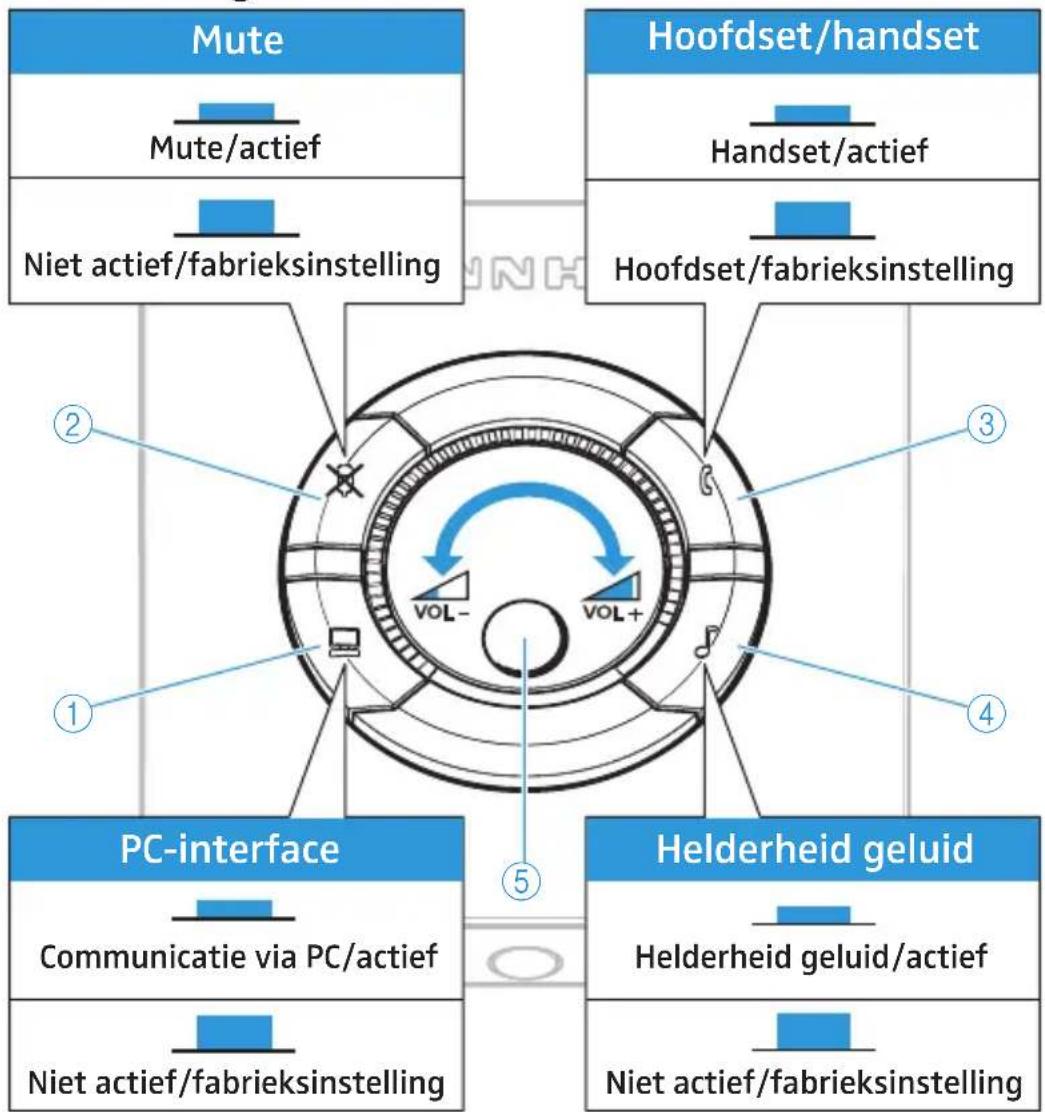

• u de UI 770 op de telefoon aangesloten en aan deze telefoon aangepast heeft Zodra de verbinding met de telefoon wordt verbroken, is de UI 770 buiten werking. De UI 770 is een speciale uitvoering met een gereduceerde uitgangspiek. Ook wanneer het volume van de UI 770 op de allerhoogste waarde wordt ingesteld, overschrijdt het sig- naal, dat door de aangesloten Sennheiser Communications- headset wordt overgedragen, nooit de maximale waarde van 85 dB(A) per dag. Bij deze waarde gaat het om een in tijd gewogen gemiddelde waarde* overeenkomstig de EG-richt- lijn „Lawaai”**. UI_770.book Seite 9 Mittwoch, 24. Oktober 2012 1:50 13De UI 770 gebruiken 10 | UI 770 De UI 770 gebruiken 1 Toets PC/Telefoon 2 Toets Mute-schakeling 3 Toets Headset/ Telefoonhoorn 4 Toets spraakoptimalisatie 5 Volumeregelaar

Hoofdset/handset PC-interface Helderheid geluid Communicatie via PC/actief Niet actief/fabrieksinstelling Mute/actief Niet actief/fabrieksinstelling Handset/actief Hoofdset/fabrieksinstelling Helderheid geluid/actief Niet actief/fabrieksinstelling Mute UI_770.book Seite 10 Mittwoch, 24. Oktober 2012 1:50 13FRESNL DE ENIT De UI 770 gebruiken UI 770 | 11 Omschakelen tussen de telefoonhoorn en headset 왘 Druk de toets Headset/telefoonhoorn in, om tussen de tele- foonhoorn en de headset om te schakelen. Toets onder: de telefoonhoorn is ingeschakeld Toets boven: de headset is ingeschakeld De microfoon van de headset op mute schakelen 왘 Druk de toets Mute schakelen in, om de microfoon van de headset uit te schakelen. Toets onder: de microfoon is op mute geschakeld Toets boven: microfoon is ingeschakeld De klankkwaliteit van de luidsprekers van de headset instellen Op de UI 770 kunt u de klankkwaliteit van de luidsprekers van de headset instellen. Storende achtergrondgeluiden aan de kant van de gesprekspartner worden gefilterd, waardoor u de stem van uw gesprekspartner beter kunt verstaan. 왘 Druk de toets Klankkwaliteit in, om storende achtergrond- geluiden uit te filteren. Toets onder: de spraakoptimalisatie is ingeschakeld Toets boven: de spraakoptimalisatie is uitgeschakeld De bron selecteren – PC of telefoon 왘 Druk de toets PC/Telefoon in, om de PC of de telefoon als bron te selecteren. Toets onder: de PC is als bron geselecteerd Toets boven: de telefoon is als bron geselecteerd Met de PC als bron zijn de toets Mute-schakelen en de volu- meregelaar uitgeschakeld. Als gevolg hiervan kunt u de micro- foon van de headset nu niet op de UI 770 op mute schakelen of het volume van de luidsprekers van de headset wijzigen. Beide instellingen kunt uitsluitend met behulp van de PC wijzigen UI_770.book Seite 11 Mittwoch, 24. Oktober 2012 1:50 13UI 770 reinigen 12 | UI 770 Het volume van de luidsprekers van de headset instellen 왘 Stel met behulp van de volumeregelaar het volume van de luidsprekers van de headset traploos op een voor u aange- naam volume in. „Dynamic Volume Control” houdt het door u ingestelde volume automatisch constant, ook als uw gesprekspartner luider of zachter gaat spreken. Het dicteerapparaat gebruiken Door middel van een aangesloten dicteerapparaat kunt u een gesprek in beide richtingen registreren. UI 770 reinigen Maak de UI 770 uitsluitend schoon met een zacht en eventueel licht vochtig doekje. Gebruik in geen geval oplosmiddelen of reini- gingsmiddelen, want daardoor kan de lak van de UI 770 bescha- digd raken. In geval van storingen Probleem Remedie Geen kiestoon Controleer of de Headset/Telefoonhoorn- toets in de stand „boven” staat. Controleer of de telefoonhoorn niet is opgelegd. Controleer de kabelaansluitingen. Controleer of de UI 770 correct op uw tele- foon is afgestemd. Afstemmen op telefoon niet mogelijk Uw telefoon komt niet overeen met de standaard. Neem a.u.b. contact op met uw leverancier. UI_770.book Seite 12 Mittwoch, 24. Oktober 2012 1:50 13FRESNL DE ENIT In geval van storingen UI 770 | 13 Neem contact op met uw Sennheiser-communicatieleverancier, indien het probleem niet kan worden verholpen. Voer in geen geval zelf reparaties uit. Daardoor gaat de aanspraak op garantie verloren. Uw gespreks- partner hoort u niet Controleer of de toets Mute schakelen in de stand „boven” staat. Geen verbinding met de PC Controleer de kabelaansluitingen. Verhoog het volume via de PC. Uw PC en de UI 770 zijn niet compatibel. Neem a.u.b. contact op met uw leverancier. Uw stem is nauwelijks te verstaan Controleer of de microfoon van de headset bij uw mondhoek zit. Controleer of het volume van de microfoon van de headset correct is ingesteld. Controleer of de UI 770 correct op uw tele- foon is afgestemd. Het volume van de hoorn schommelt Uw telefoon komt niet overeen met de standaard. Neem a.u.b. contact op met uw leverancier. Misschien is de batterij leeg. Batterij vervangen Mogelijke oplossingen van de problemen zijn terug te vinden op de pagina FAQ’s van onze website www.senncom.com onder „Service & Support”. Probleem Remedie UI_770.book Seite 13 Mittwoch, 24. Oktober 2012 1:50 13Toebehoren 14 | UI 770 Toebehoren Technische specificaties Toebehoren Art.nr. Headset-houder 3 in 1 (headset-houder – montage- plaat voor tafelmontage – vergrendelingsplaat voor tafelmontage)

Verbindingskabel CUIPC 1 (RJ11 op 2x 3,5-mm jack- plug) – voor de aansluiting van de UI via de geluids- kaart op de PC

Verbindingskabel (RJ11 op USB) – voor de aansluiting van de UI via de USB-poort op de PC

Verbindingskabel (3,5-mm jackplug op 3,5-mm jackplug) – voor de aansluiting van de UI op dicteerapparaten (PC, PDA, cassetterecorder, enz.)

Verbindingskabel CPHUI 1 (RJ11 op RJ11) – voor de aansluiting van de UI op een vaste telefoon

Verbindingskabel CSTD 01 (RJ11 op Easy Disconnect) – voor de aansluiting van de UI op een headset

Afmetingen [mm] 91 x 32 x 101 Gewicht ca. 137 g ca. 205 g met batterij Batterij babycel, 1,5 V, LR 14C UI_770.book Seite 14 Mittwoch, 24. Oktober 2012 1:50 13FRESNL DE ENIT Verklaringen van de fabrikant UI 770 | 15 Verklaringen van de fabrikant Garantie Sennheiser Communications A/S verleent op dit product een garantie van 24 maanden. De op dit moment geldende garantie- voorwaarden kunt u downloaden van het internet onder www.senncom.com of opvragen bij uw Sennheiser-leverancier. In overeenstemming met onderstaande eisen

• WEEE-richtlijn (2002/96/EG) Breng dit product aan het einde van de levenscyclus naar één van de plaatselijke verzamelpunten of naar een recyclingbedrijf. De meegeleverde batterijen kunnen worden gerecycled. Lever de batterijen via de batterijcontainer of de vak- handel in. Zorg ervoor, om het milieu te beschermen, dat alleen lege batterijen op de juiste wijze als afval worden behandeld. In overeenstemming met: USA Canada ICES-003 Class B Europe Australia/ New Zealand China

UI_770.book Seite 15 Mittwoch, 24. Oktober 2012 1:50 13Verklaringen van de fabrikant 16 | UI 770 CE-overeenstemming

• EMC-richtlijn (2004/108/EG)

• RoHS-richtlijn (2011/65/EG) De verklaring is op internet onder www.senncom.com beschikbaar. Lees voor de inbedrijfstelling de specifieke voorschriften door, die voor uw land van toepassing zijn! Handelsmerken Sennheiser is een geregistreerd handelsmerk van Sennheiser electronic GmbH & Co. KG. Andere in deze gebruiksaanwijzing genoemde product- en bedrijfs- namen kunnen merk- of handelsnamen van de oorspronkelijke eigenaars zijn. UI_770.book Seite 16 Mittwoch, 24. Oktober 2012 1:50 13
