Producttype	Audiosysteem met versterker/tuner en dvd-speler
Afmetingen (versterker/tuner RX-E810)	215 x 108 x 363 mm
Afmetingen (dvd-speler DVD-E810)	215 x 108 x 330 mm
Gewicht (versterker/tuner)	5,7 kg
Gewicht (dvd-speler)	2,3 kg
Voeding (Europees model)	Wisselstroom 230 V, 50 Hz
Stroomverbruik (versterker/tuner)	130 W (max), 0,1 W in standby
Stroomverbruik (dvd-speler)	Ongeveer 12 W, <1,0 W in standby
Audio-uitgangsvermogen	2 x 65 W (6 Ω, 1 kHz, 1% THD)
Ondersteunde formaten	DVD, VCD, SVCD, CD, MP3, WMA, JPEG, DivX
Hoofdfuncties	Dvd-speler, versterker/tuner, FM/AM-tuner (40 zenders), iPod-station, Pure Direct, timers, component-/S-Video-/Scart-video-uitgangen
Onderhoud en reiniging	Reinigen met een droge, schone doek. Geen chemische oplosmiddelen gebruiken.
Veiligheid	Niet blootstellen aan regen of vocht. Gebruik de voorgeschreven spanning. Open de behuizing niet.
Onderdelen en repareerbaarheid	Raadpleeg een erkende YAMAHA-service. Probeer niet zelf te repareren.
Lasertype	GaAlAs-halfgeleiderlaser, 650 nm (dvd) / 780 nm (vcd/cd), 7 mW / 10 mW

Veelgestelde vragen - PianoCraft MCRE810 YAMAHA

Waarom schakelt het apparaat niet in?

Controleer of het netsnoer goed is aangesloten op een stopcontact. Zorg ervoor dat het stopcontact stroom geeft. Druk op STANDBY/ON om het apparaat in te schakelen.

Hoe stel ik de klok van de versterker/tuner in?

Druk op DISPLAY en vervolgens ongeveer 2 seconden op TIME ADJ. Gebruik HOUR en MIN om de tijd in te stellen. Bevestig met TIME ADJ. U kunt kiezen tussen 12-uurs- of 24-uursformaat.

Waarom start het afspelen van een schijf niet?

Controleer of de schijf correct is geplaatst (bedrukte zijde naar boven). Zorg ervoor dat de schijf compatibel is (dvd, cd, enz.). Als de schijf vuil is, veeg deze dan van het midden naar de rand af met een droge doek.

Hoe stem ik een radiostation af?

Selecteer TUNER als bron. Druk op BAND om FM of AM te kiezen. Gebruik PRESET/TUNING voor automatisch afstemmen (één keer indrukken) of handmatig (meerdere keren indrukken). Het lampje TUNED gaat branden wanneer een zender is gevonden.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer de batterijen: vervang ze indien leeg. Zorg ervoor dat er geen obstakel is tussen de afstandsbediening en de sensor. Het maximale bereik is 6 meter. Vermijd direct zonlicht op de sensor.

Hoe reinig ik een schijf?

Gebruik een droge, schone doek. Veeg de schijf van het midden naar de rand. Gebruik nooit oplosmiddelen of schoonmaakmiddelen. Raak het leesbare oppervlak niet aan.

Waarom is het beeld vervormd op de televisie?

Controleer de beeldverhouding in het instellingenmenu (TV DISPLAY). Zorg ervoor dat de video-uitgang overeenkomt met de aansluiting (component, S-Video, Scart). Als progressive scan is ingeschakeld, schakel het dan uit als de televisie dit niet ondersteunt.

Hoe gebruik ik de herhaalfunctie?

Tijdens het afspelen drukt u meerdere keren op REPEAT om de gewenste modus te selecteren (hoofdstuk herhalen, titel herhalen, hele schijf herhalen). Om een passage tussen twee punten A en B te herhalen, gebruikt u de A-B-toets.

Hoe sluit ik een iPod aan?

Sluit een universele YAMAHA iPod-station (apart verkrijgbaar) aan op de DOCK-aansluiting aan de achterkant van de versterker/tuner. Plaats uw iPod op het station. Het display geeft 'iPod connected' weer wanneer de verbinding tot stand is gebracht.

Wat te doen bij condensatie?

Condensatie ontstaat wanneer de temperatuur plotseling verandert. Koppel het netsnoer los en laat het apparaat rusten totdat het vocht is verdampt. Gebruik het niet zolang de condensatie aanhoudt.

GEBRUIKSAANWIJZING PianoCraft MCRE810 YAMAHA

Uitwijking straal 60 graden

LET OP

Gebruik van bedieningsorganen, instellenen of procedures anders dan beschreiben in dit document kan leiden tot blootstelling aan gevaarlijke stralen.

JIA3EP

Tm

TIOJyIPOBOJHKNKOBJI Ta3ep GaAlAs

JIINHa BOJINbI

650nm (DVD)

780nm (VCD/CD)

BbXoHnOe HaipjxKeHHe

7 mW (DVD)

10mW (VCD/CD)

OTKIOHHeNIEJyua

60 rpayncoB

IPEIOCTEPEXEHNE

HcnoIb3oBaHHe opraHOB ynpaBJeHHn HIN
IpOnH3BeJeHHe HaCTPoeK HIN BbIIIOJIHeHHe IpoIeDyp, He
yKa3aHHbX BdaHHoH NHTpyKHH, MOKeT OTpa3HTbcHa
BbIeJIeHHN OAnCHOH paHaHH.

DK

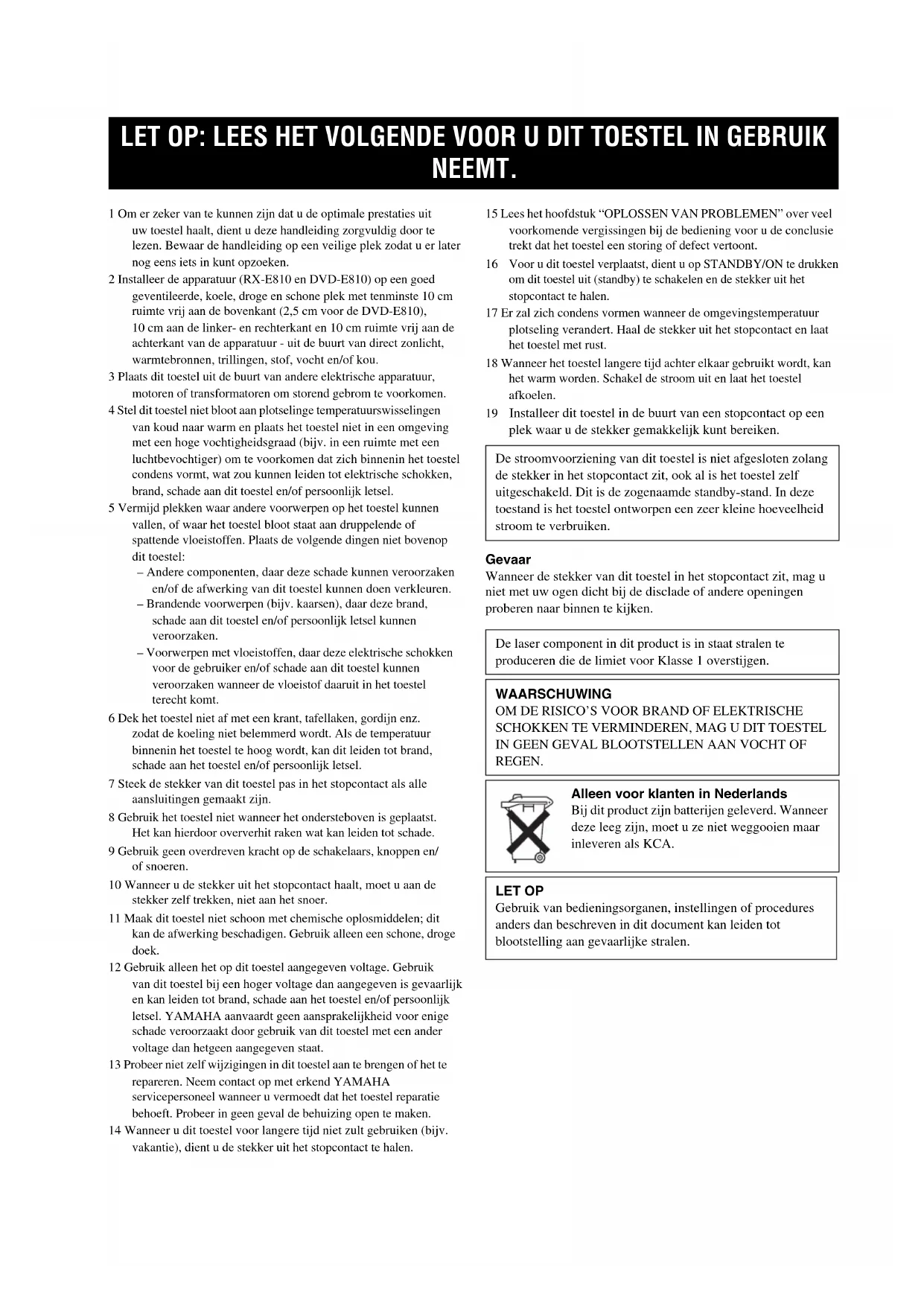

Advarsel:

I Om er zeker van te konnen zich dat u de optimale prestaticsuit uw toestel haalt, dient u deze handleiding zorgvuldig door te lezen. Bewaar de handleiding op een veilige plek zodat u er later nog eens eius in kunt opzoekeken.

2 Installeer de apparatuur (RX-E810 en DVD-E810) op een goed geventileerde, koele, droge en schone plek met tenminste 10 cm ruimte vrij aan de bovenkant (2,5 cm voor de DVD-E810), 10 cm aan de linker- en rechterkant en 10 cm ruimte vrij aan de achterkant van de apparatuur -uit de buurt van direct zonlicht, warmtebronnen, trillingen, stof, yocht en/of kou.

3 Plaats dit toestel uit de buurt van andere elektrische apparatuur, motoren of transformatoren om storend gebrom te voorkomen.

4 Stel dit toestel Niet bloot aan plotsclinge temperatuurswisselingen van koud waar warm enplaats het toestel Niet in een omgeving met een hoge vochtigheidsgraad (bijv. in een ruimtc met een luchtbevochtiger) om te voorkomen dat zich binnenin het toestel condens vomrt, wat zou+kunnen leiden tot elektrische schokken, brand, schade aan dit toestel en/of persoonlijk letsel.

5 Vermijd plekken waar andere voorwerpen op het toestel+kennen vallen, of waar het toestel bloot staat aan druppelende of spattende vlocistoffen. Plaats de volgende dingen nicht bovenop dit toestel:

• Andere componenten, waar deze schade kuren veroorzaken en/of de afwerking van dit toestel kuren doein verkleuren.
• Brandende voorwerpen (bijv. kaarsen), waar deze brand, schade aan dit toestel en/of persoonlijk letsel hunnen verooorzaken.
  -Voorwerpen met vloeistoffen, waar deze elektrische schokken voor de gebruiker en/of schade aan dit toestel+kennenveroorzaken wanner de vloeistofaaruit in het toestel terecht komt.

6 Dek het toestel Niet af met een krant, tafellaken, gordijn enz. zodat de koeling Niet belemmerd worden. Als de temperatuur binnenin het toestel te hoog wordt, kan dit leiden tot brand, schade aan het toestel en/of personlijk letsel.
7 Steek de stekker van dit toestel pas in het stopcontact als alle aansluitingen gemaakt zijn.
8 Gebruik het toestel Niet wanner het ondersteboven is geplaatst. Hct kan hierdoor oververhit raken wat kan leiden tot schade.
9 Gebruik geen overdreven kracht op dc schakelaars, knoppen en/ of snoeren.
10 Wanner u de stekker uit het stopcontact haalt, moet u aan de stekker zich trekken, Niet aan het snoer.
11 Maak dit toestel nicht schoon met chemische oplosmiddelen; dit kan de afwerking beschadigen. Gebruik alleen een schone, droge dock.
12 Gebruik alleen het op dit toestel aangegeven voltage. Gebruik van dit toestel bij een hoger voltage dan aangegeven is gevaarlijk en kan leiden tot brand, schade aan het toestel en/of personlijk letsel. YAMAHA aanvaardt geen aansprakelijkheid voor enige schade veroorzaakt door gebruik van dit toestel met een ander voltage dan hetgeen aangegeven staat.
13 Probeer zich wijzigingen in dit toestel aan te brengen of het te repareren. Neem contact op met erkend YAMAHA serviceperseoneel wanneer u vermoedt dat het toestel reparatie schoeft. Probeer in geen geval de behuizing open te maken.
14 Wanner u dit toestel voor langerearend zult gebruiken (bijv. vakantie),dient u de stekker uit het stopcontact te halen.

15 Lees het hoofdstuk "OPLOSSEN VAN PROBLEMEN" over veel voorkomende vergissingen bij de bediening voor u de conclusie trekt dat het toestel een storing of defect vertoont.
16 Voor u dit toestel verplaatst, dient u op STANDBY/ON te drukken om dit toestel uit (standby) te schakelen en de stekker uit het stopcontact te halen.
17 Er zal zich condens vormen wonneer de omgevingstemperatuur plotseling verandert. Haal de stekker uit het stopcontact en LAST het toestel met rust.
18 Wanner het toestel langerearend Achter elkaar gebruikt wordt, kan het warm worden. Schakel de stroom uit en laat het toestel afkoelen.
19 Installer dit toestel in de buurt van een stopcontact op een plek waar u de stekker gemakkelijk kunt bereiken.

De stroomvoorziening van dit toestel is nicht afgesloten zolang de stekker in het stopcontact zit, ook al is het toestel zichuitgeschakeld. Dit is de zogenaamde standby-stand. In deze toestand is het toestel ontworpen een zeerkleine hoeveelheid stroom te verbruiken.

Gevaar

Wanneer de stekker van dit toestel in het stopcontact zich, mag u缜iet met uw ogen zich bij de dislade of andere openingen proberen maar binnen te kijkken.

De laser component in dit product is in staat stralen te produceren die de limiet voor Klasse 1 overstijgen.

WAARSCHUWING

OM DE RISICO'S VOOR BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT TOESTEL IN GEEN GEVAL BLOOTSTELLEN AAN VOCHT OF REGEN.

Alleen voor klanten in Nederlands

Bij dit product zijn batterijen geleverd. Wanneer deze lecg zich,要去 u ze nicht weggooien maar inleveren als KCA.

LET OP

Gebruik van bedieningsorganen, instelleningen of procedures anders dan beschreiben in dit document kan leiden tot blootstelling aan gevaarlijke stralen.

Inhoudsopgave

INLEIDING

Kenmerken 2

Meegeleverde accessoires. 2

Bedieningsorganen en functies 3

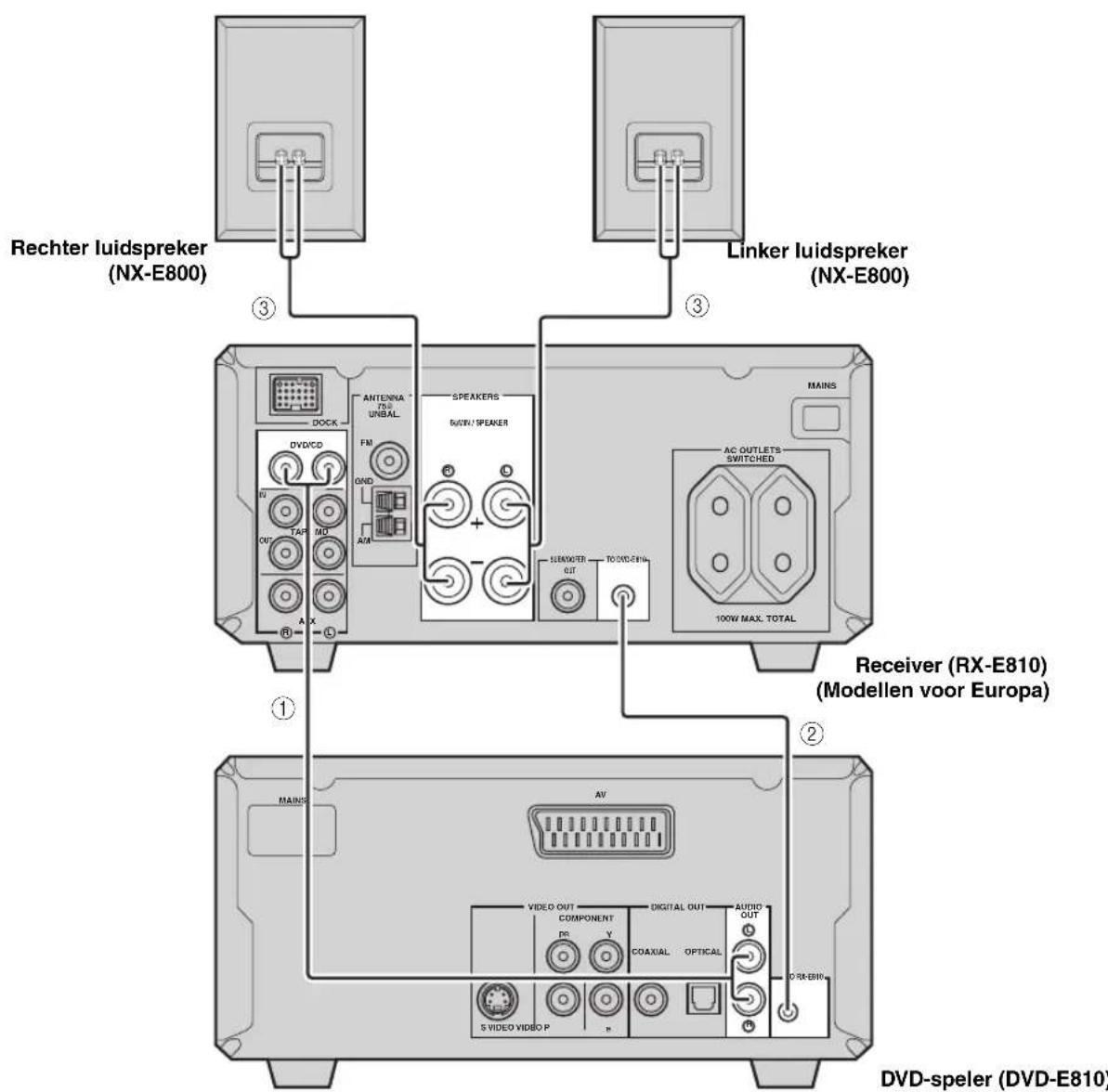

Aansluiten van het systeem 12

Aansluiten van een TV 14

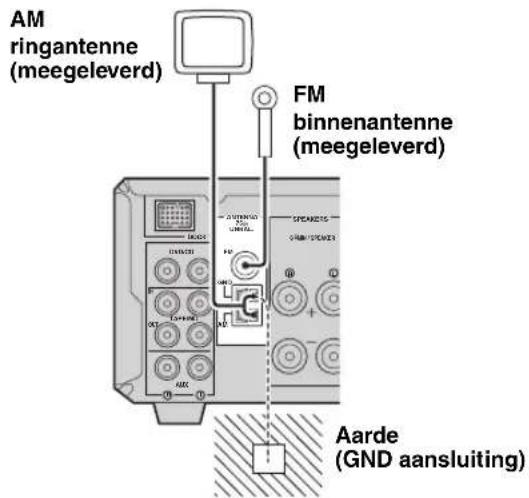

Aansluiten van antennes 15

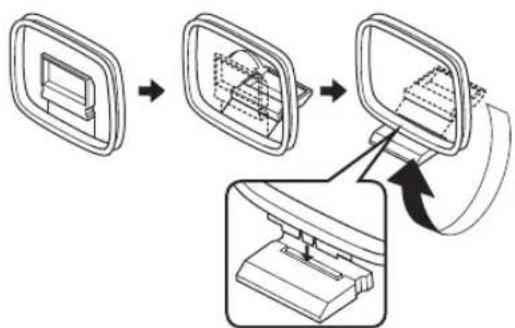

Aansluten van de AM ringantenne 15

Aansluiten van de FM antenne 15

Aansluten van externe apparatuur. 16

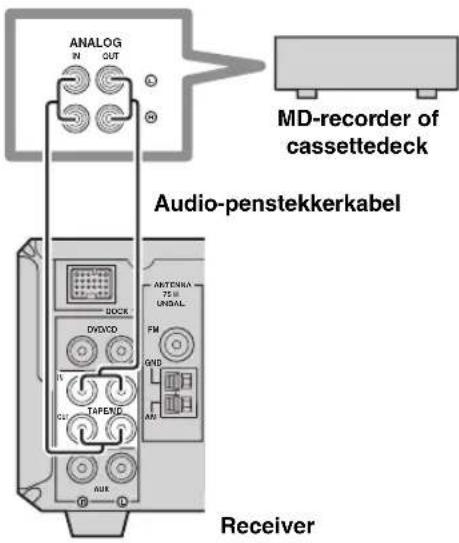

Aansluiten van een MD-speler of cassettedeck 16

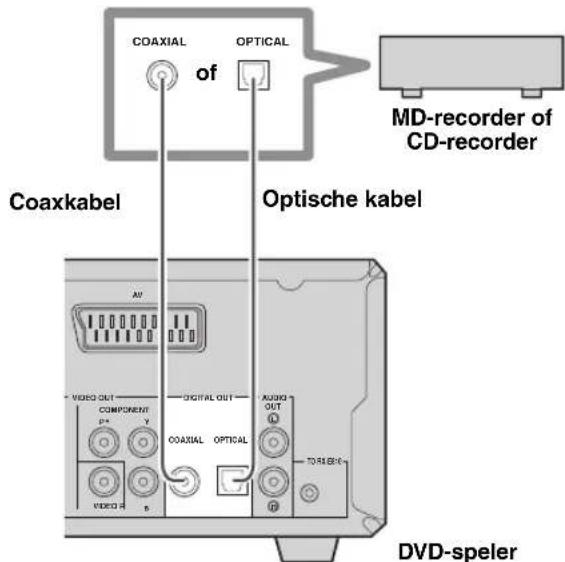

Aansluiten van een MD-recorder of CD-recorder 16

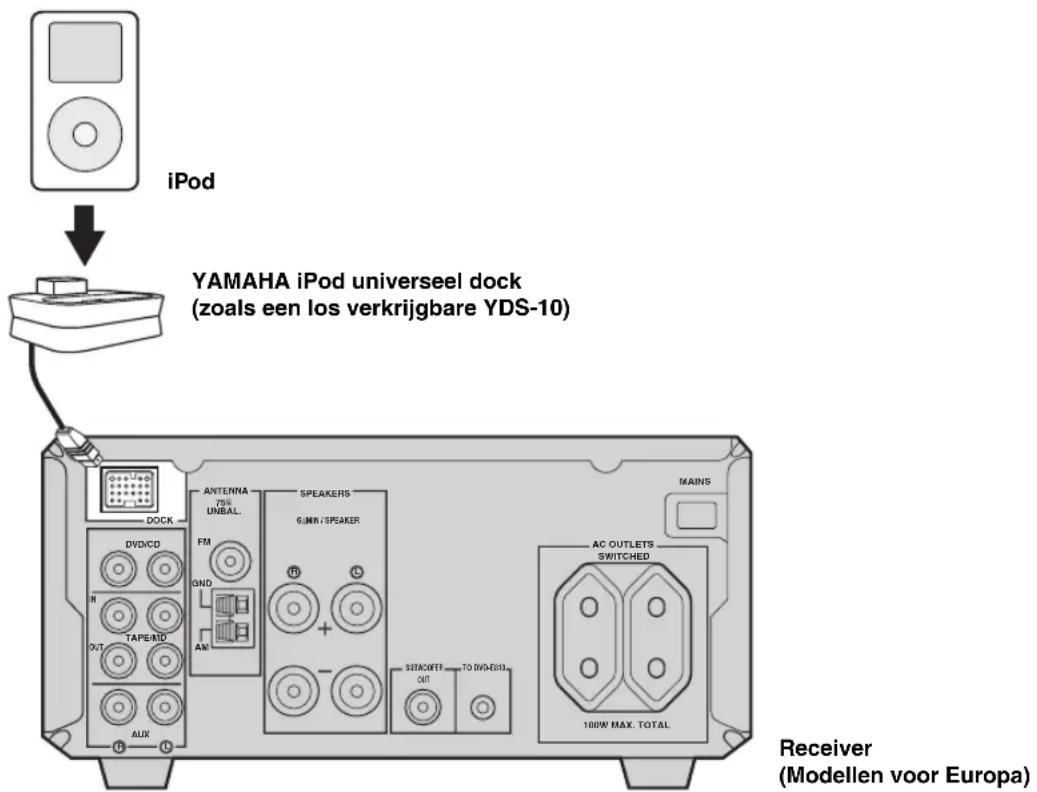

Aansluiten van een YAMAHA iPod universeel dock 17

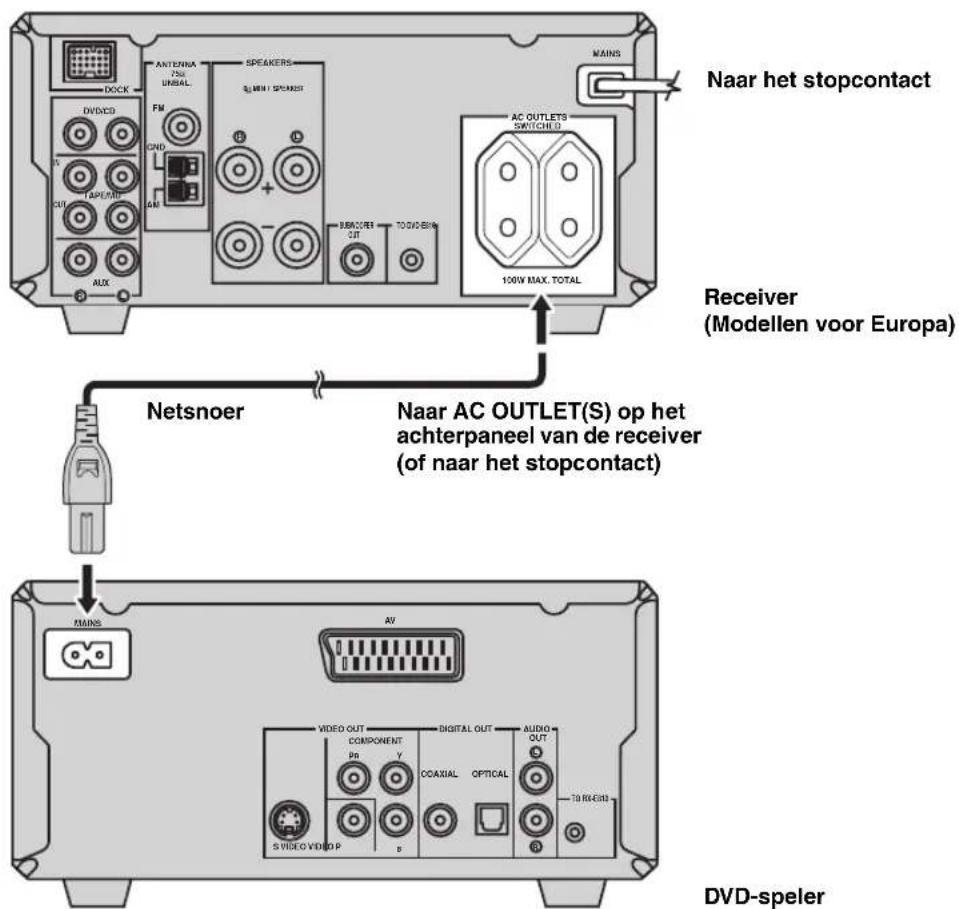

Aansluten van de stroomvoorziening 18

Instellen van het systeem 19

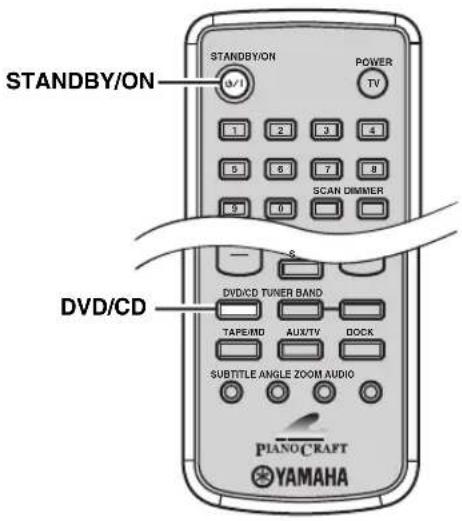

Stap 1: Schakel de stroom in en selecteer de DVD als signaalbron 19

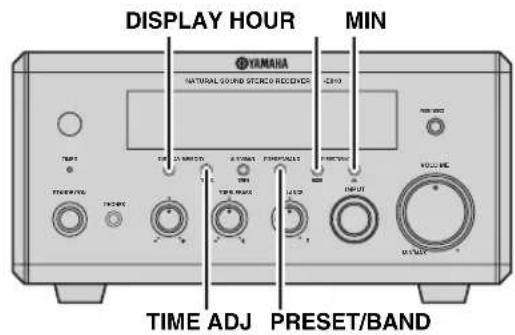

Stap 2:Instellen van de klok 19

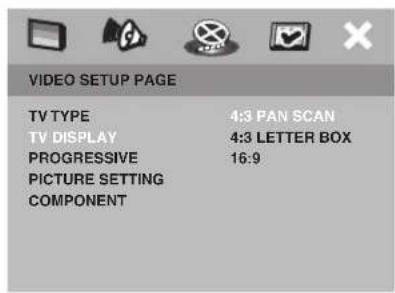

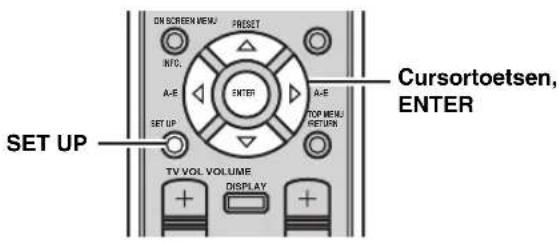

Stap 3: Instellen van de beeldverhouding 20

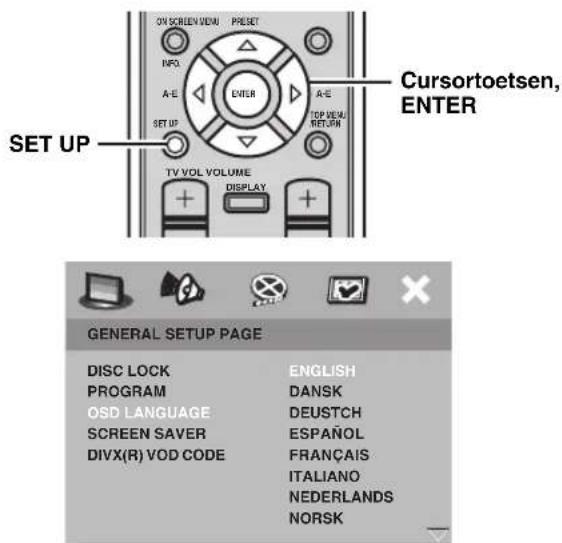

Stap 4: Instellen van de taal voor het in-beeld display 20

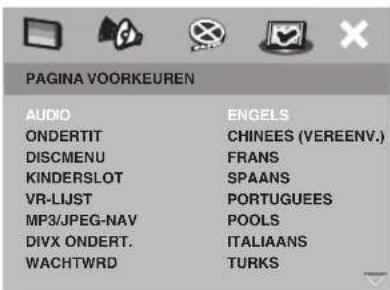

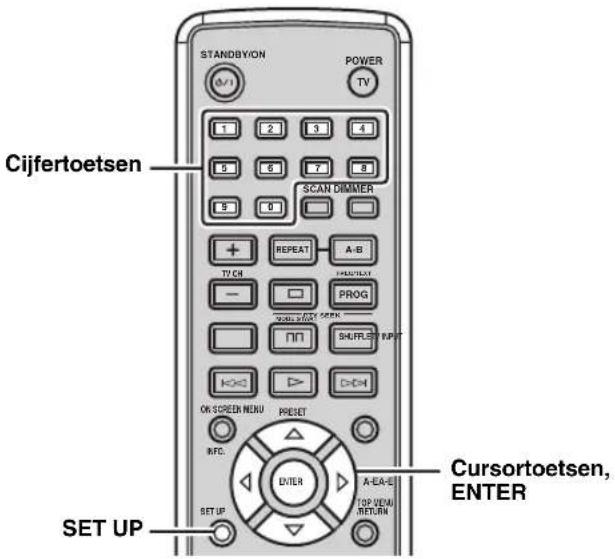

Stap 5: Instellen van de gewenste taal voor de geluidsweergave, ondertiteling en het dismenu 21

BASISBEDIENING

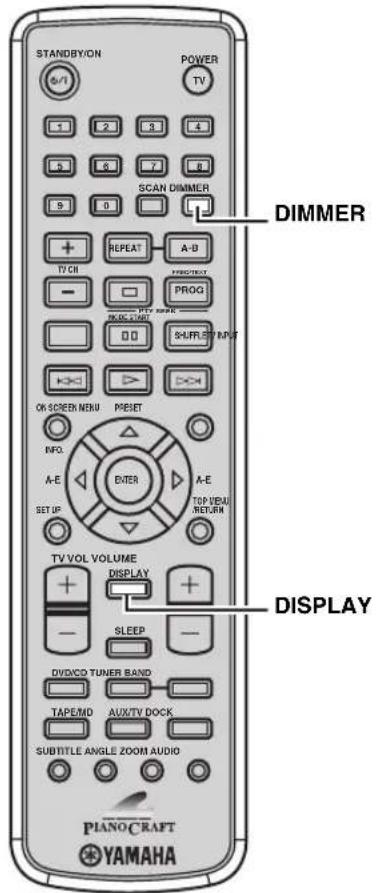

Wijzigenvand dc instellingen voor het display op het voorpaneel 23

Geschikte soarten discs 24

Basisbediening weergave disc. 25

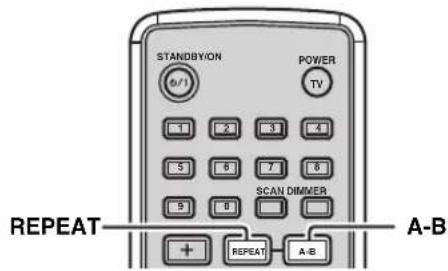

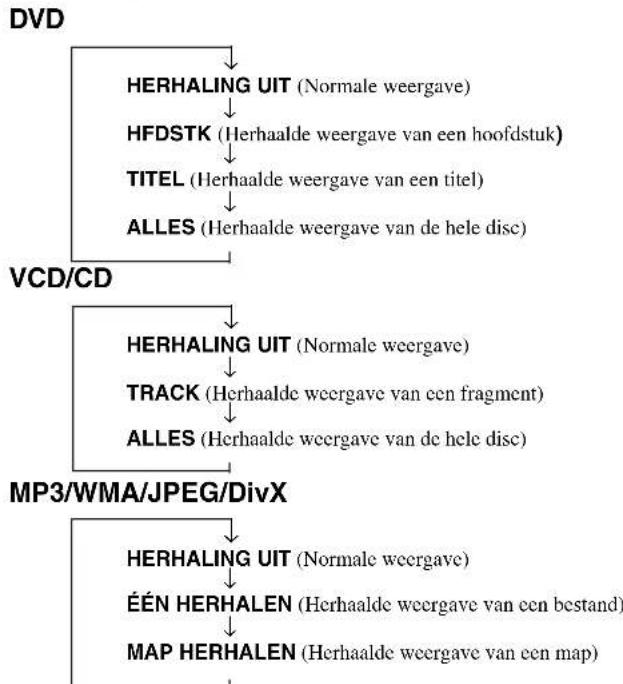

Herhaalde weergave van een disc (Repeat Play) 26

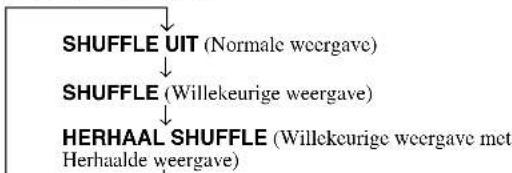

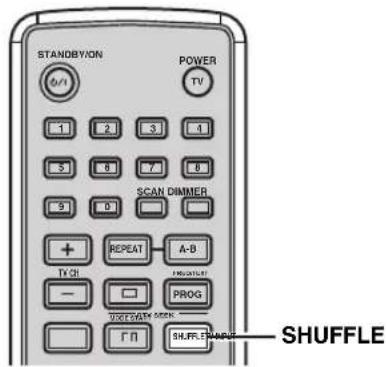

Willekeurige weergave (Shuffle Play) 26

Opgeven van een bepaalde verstreten weergavetijd (Time Search; zoeken opijd) 27

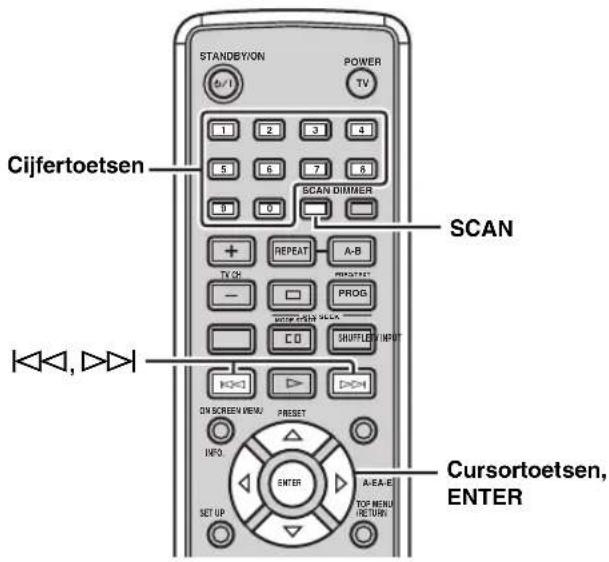

Kiezen van een indexplaatje voor weergave (Scan Search) 28

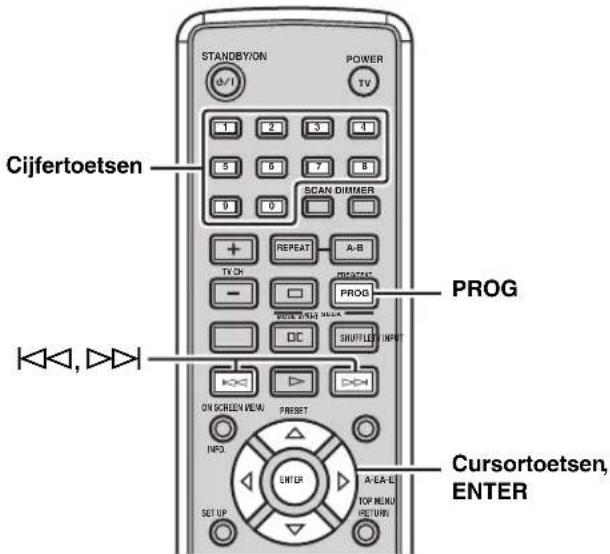

Veranderen van de weergavevolgorde (Geprogrammeerde weergave) 29

Selecteren van de gewenste taal voor de geluidsweergave en de ondterteling/ audiokanaal instellenen 30

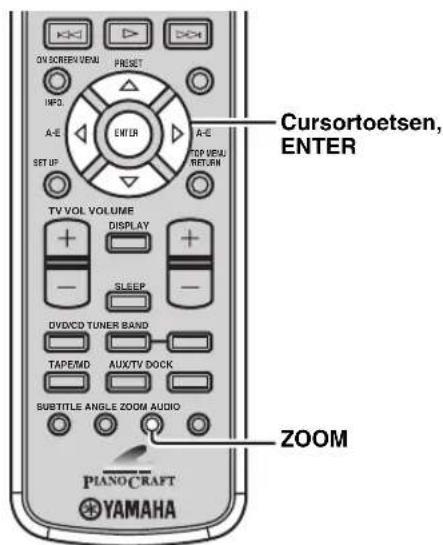

Inzoomen op beelden 30

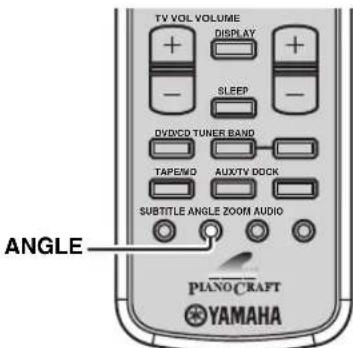

Selecteren van een camerastandpunt 31

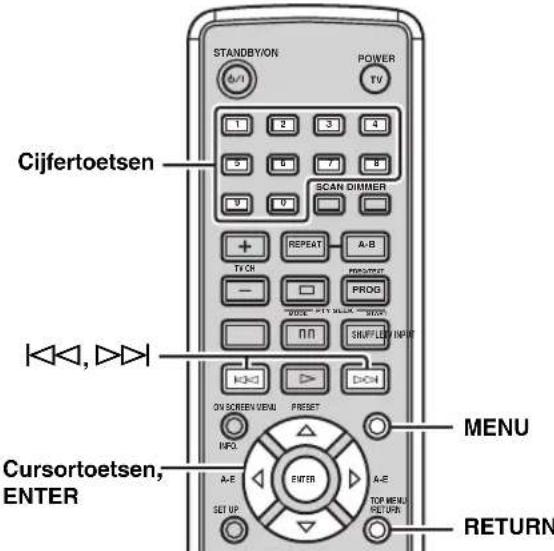

Bediening van het dismenu 31

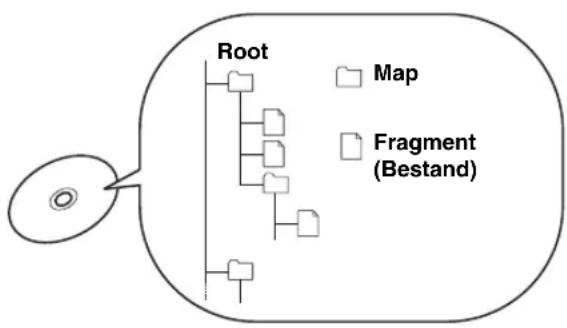

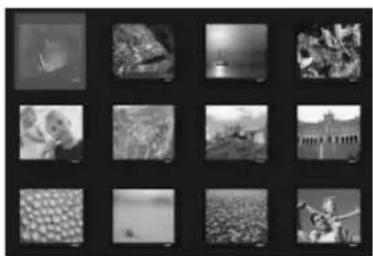

Afspelen van MP3/WMA/JPEG/DivX discs 32

Bekijken of wijzigen van de weergave instellen gen via de TV (in-bceld menu) 34

Beperken van de weergave van discs. 35

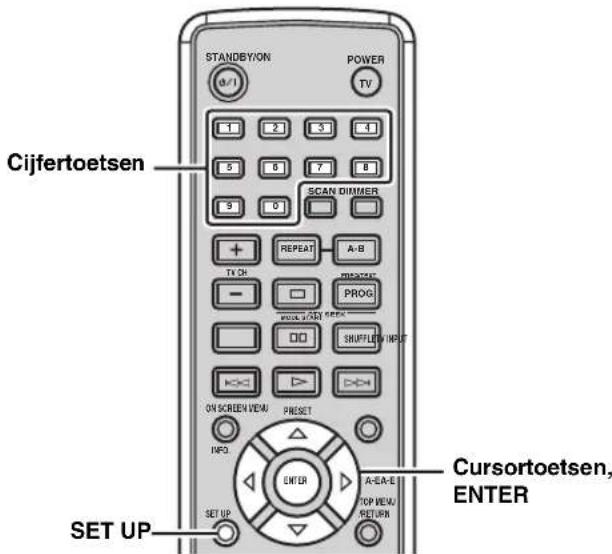

Instellen van het kinderslotniveau 35

Een disc vergrendelen (blokkeren) 36

Veranderen van uw wachtwoord 36

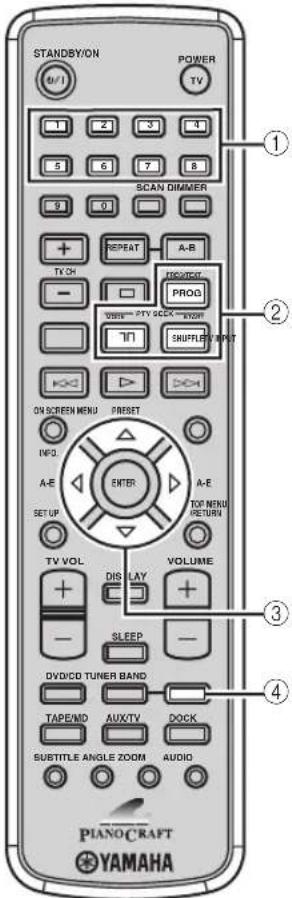

BEDIENING VAN DE TUNER

FM/AM afstemmen 37

Automatisch afstemmen 37

Handmatig afstemmen 37

Automatisch voorprogrammeren 38

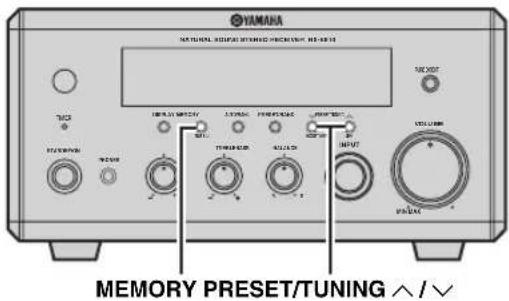

Handmatig voorprogrammeren 39

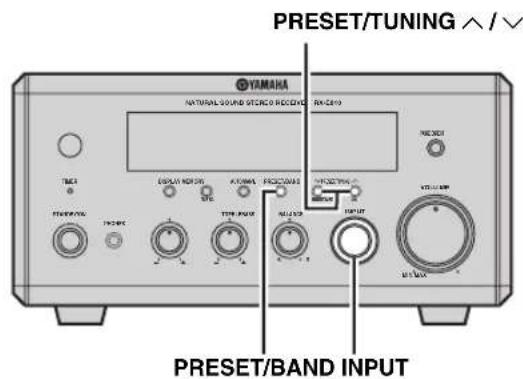

Selecteren van voorkeuzegers 39

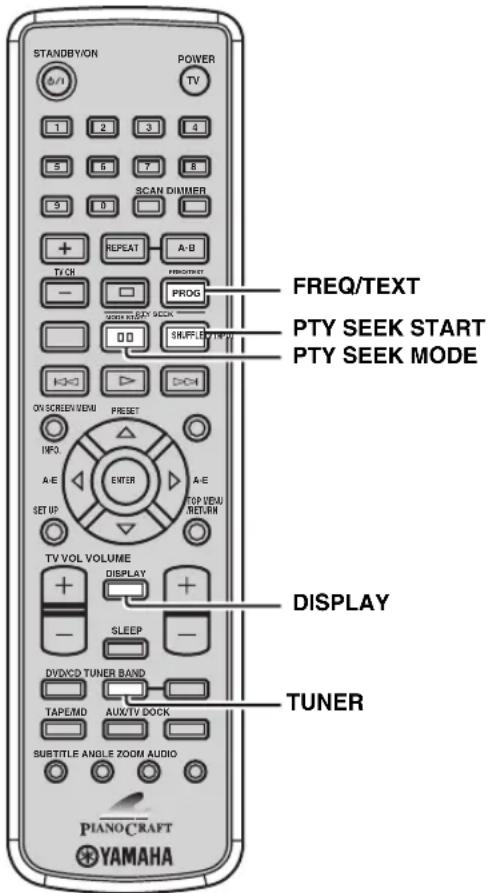

Afstemmen op Radio Data Systemeym zenders

(Alleen modellen voor het V.K. en Europa) 40

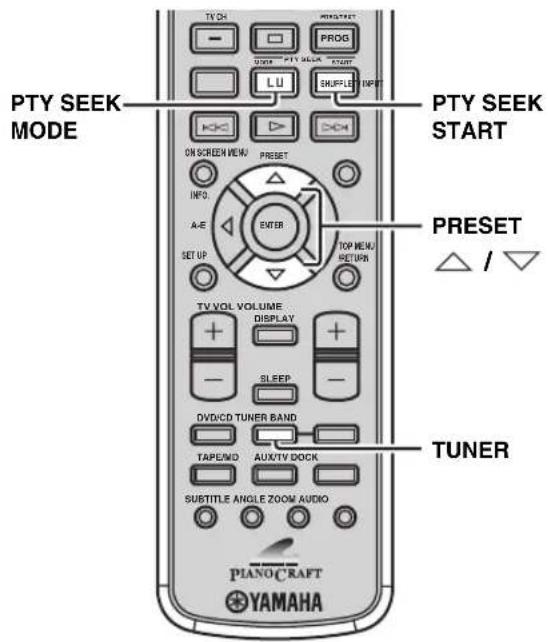

Selecteren van een Radio Data Systeme programma 40

Tonen van Radio Data Systeme informatic 41

OVERIGE HANDELINGEN

Instellen van de timer. 43

Instellen van de aan/uit timer 43

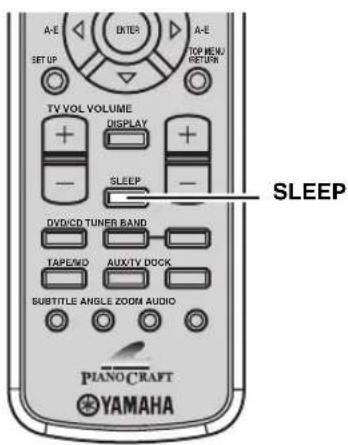

Gebruken van de slaaptimer 44

Instellen van de automatische uitschakelfunctie 45

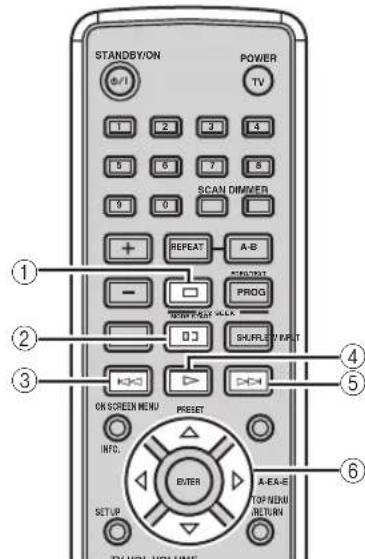

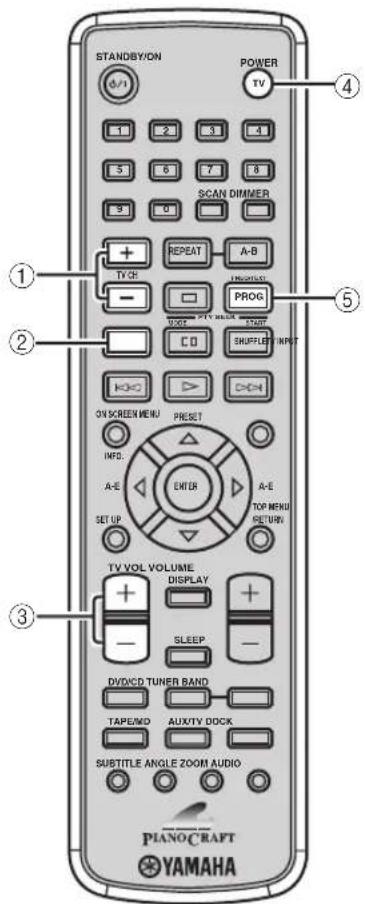

Bedieren van externe apparatuur 46

Mogelijkhandelingen 46

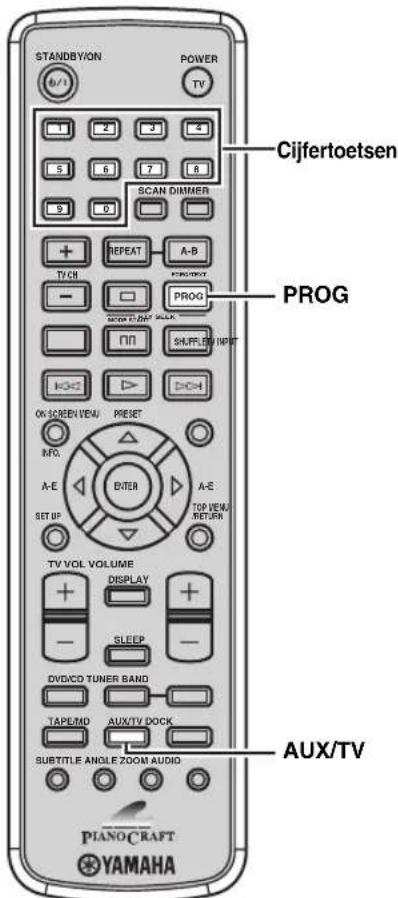

Invoeren van afstandsbedieningscodes 48

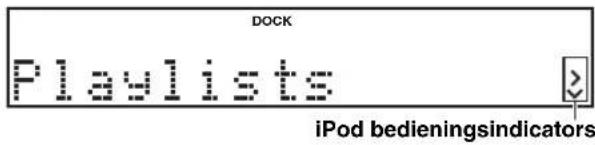

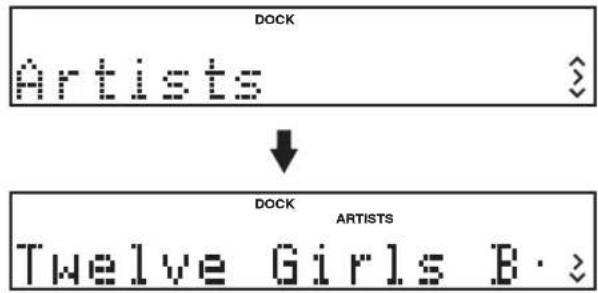

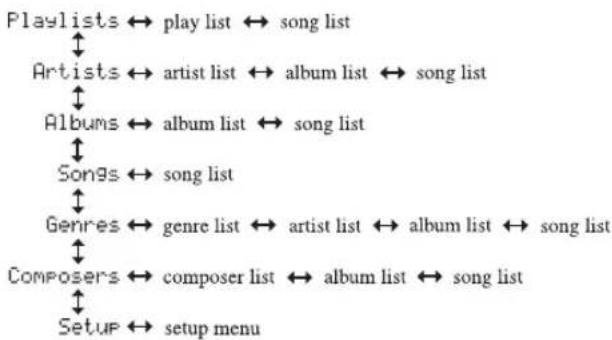

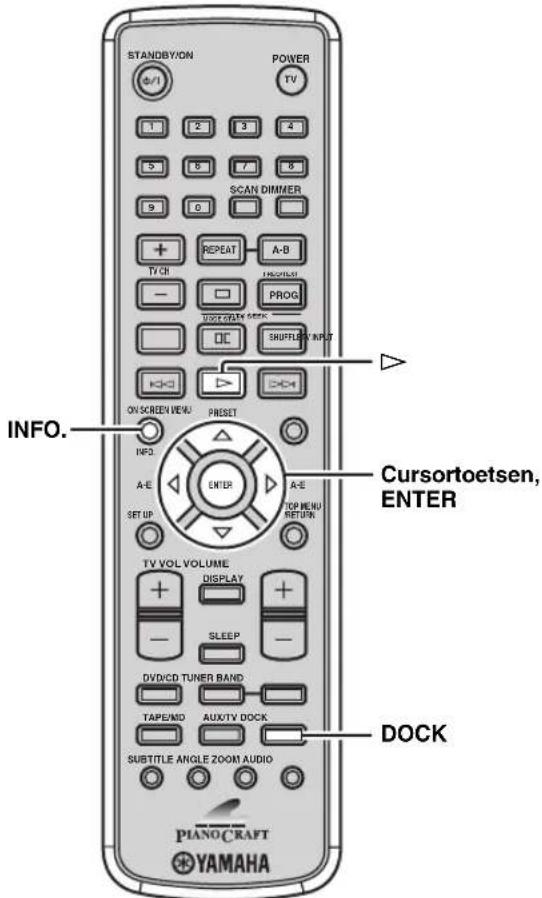

Gebruiken van het iPod 49

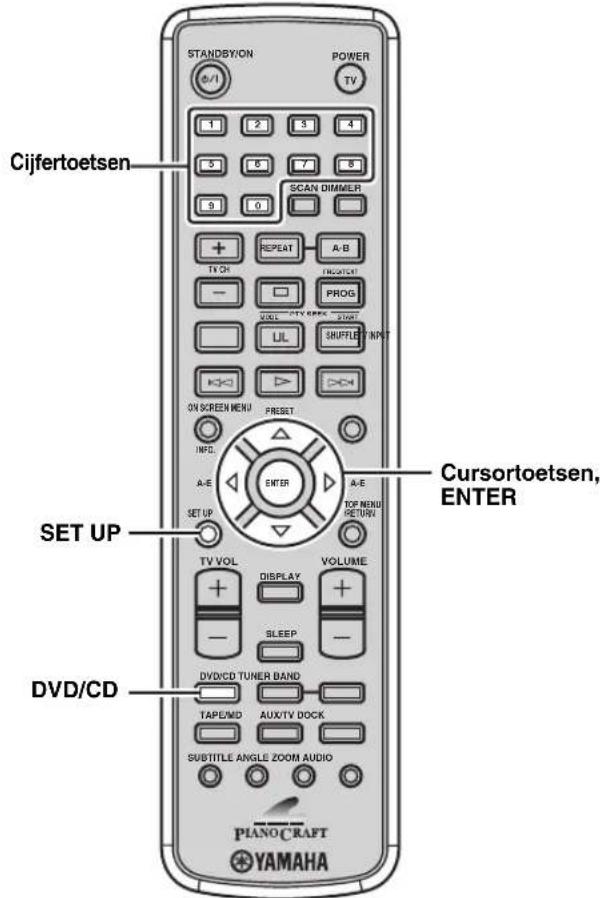

Configureren van de instellenen van de

DVD-speler (instelmenu) 51

Onderdelen van het instelmenu 52

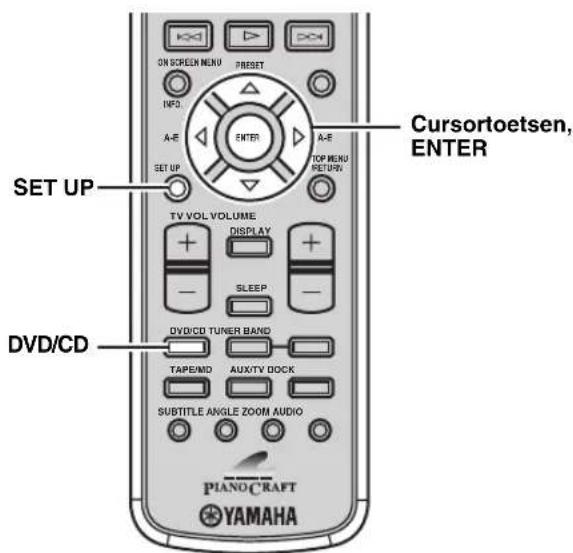

Resetten van de instellingen van de DVD-speler .... 56

AANVULLENDE INFORMATIE

Taalcodes. 57

Verhelpen van storingen 58

Informatie over discs 63

Omgaan met discs 64

Woordenlijst 65

Audio informatie 65

Video informatie 66

Auteursrecht en logo's 66

Maximum RMS uitgangsvermogen per kanaal 65W + 65W (6Ω,1kHz,1% THV)
40 FM/AM voorkeuzegers
- iPod dockaansluiting
Pure Direct stand

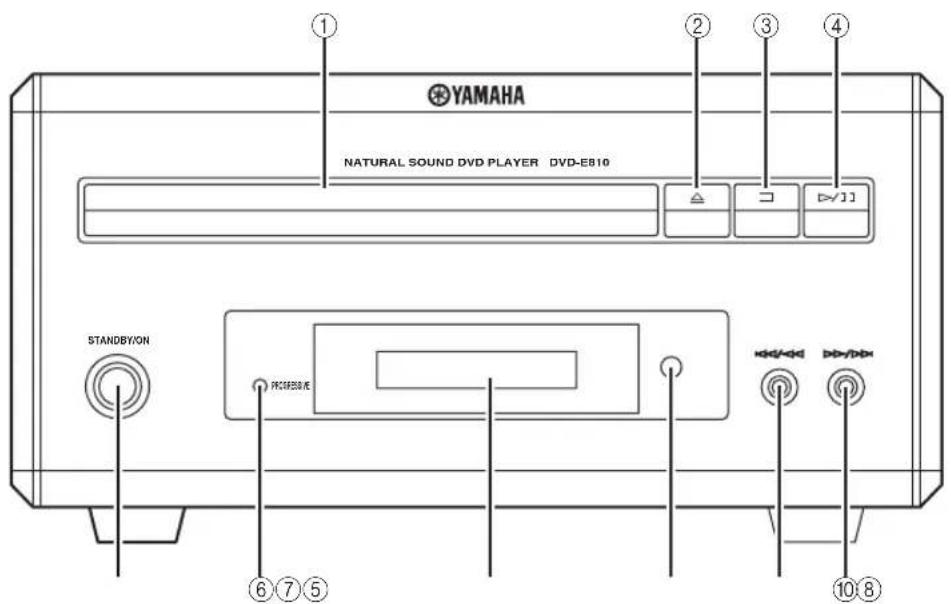

DVD-speler (DVD-E810)

• Speelt DVD's, Video CD's, Audio CD's, MP3 CD's, WMA CD's, DivX CD's en JPEG CD's af.
  Progressieve scan video-uitgang
• Optisch en coaxiaal digitaleuitgangsaansluitingen

Overdeze handleiding

• In deze handleiding, worden de "RX-E810" omschreiben als een "receiver" en de "DVD-E810" als een "DVD-speler".
  In dcze handleiding wordt uitgelegd hoc dit systeem gebruikt kan worden met behulp van de afstandsbedicening, behalve wanncr dat nicht maybe is. Sommige van de beschreiben handelingen konnen ook worden uitgevoerd met de toetsen op het voorpaneel.
• Behalve waar anders aangegeven staat,+zijn beschrijvingen en illustraties van de afstandsbediening gebaseerd op de modellen voor Europa en het Verenigd Koninkrijk.
• geefteen bedieningstip aan.
• Opmerkingen bevatten belangrijke informatie betreffende veilighheid en bedieningsinstrumente.
• Deze handleiding is gedrukt voor uw toestel geproduederd werden. Daarom kannen ontwerp en specificaties gewijzigd zijn als gevolg van verbeteringen enz. Als de handleiding en het product van elkaar verschillen, heeft het product de prioriteit.

Meegeleverde accessoires

Bij dit product worden de volgende accessoires meegeleverd. Voor u dit systeem gaat aansluiten, moet u controleren of u alle volgende onderdelen hebft ontvangen.

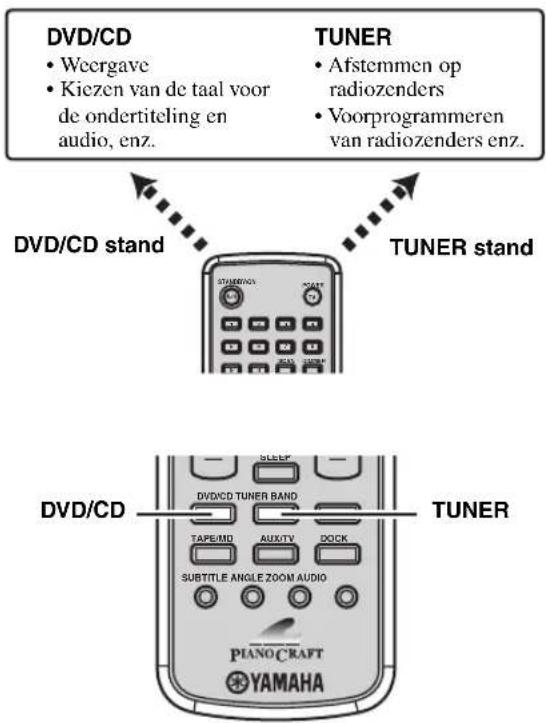

Afstandsbediening

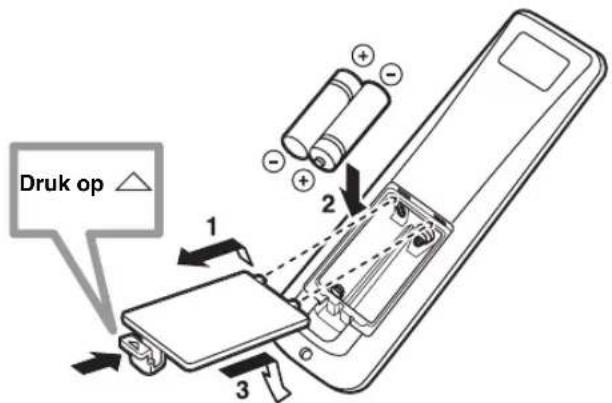

Batterijen (x2)
(AA, R06, UM-3)

Systeembediening
skabel (0,6m)

FM binnenantenne (Modellen voor de V.S., Canada, China, Taiwan en Azie)
AM ringantenne

FM binnenantenne (Modellen voor Europa, het V.K., Australie en Korea)
Videokabel

(tulpstekker) (1,5 m)

Audiokabel (tulpstekker) (1,5m)

Netsnoer

Bedieningsorganen en functies

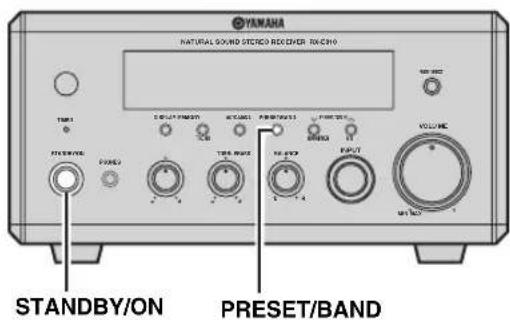

Receiver (RX-E810)

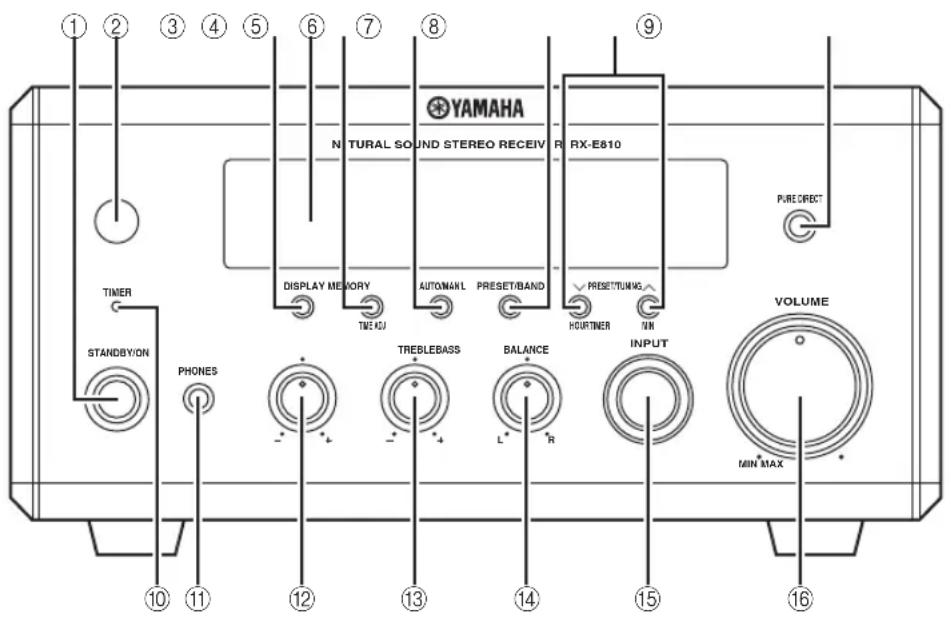

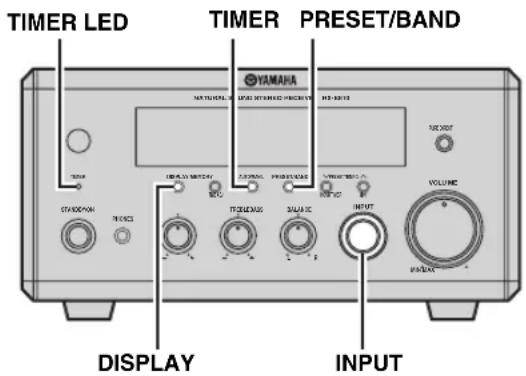

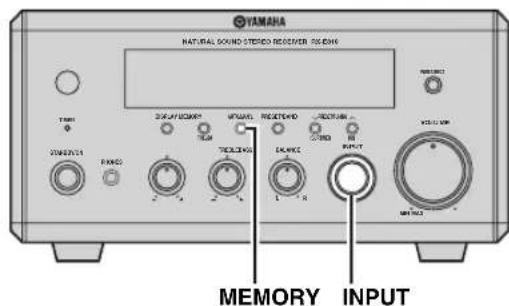

Voorpaneel

①STANDBY/ON

Hiermee zet u de receiver aan ofuit (standby) (zie bladzijde 19).

② Sensor voor de afstandsbedietening

Deze ontvangt de signalen van de afstandsbediening.

③DISPLAY

Schakelt de op het display op het voorpaneel getoonde informatie om (zie bladzijde 23).

④Display voorpaneel

Laat verschillende gegevens zien, Zoals de tijd de frequentie waarop afgestemd is.

⑤MEMORY (TIME ADJ)

• Hiermee sunt u een zender in het geheugen opslaan. Houd deze toets tenminste 2 seconden ingedrukt om automatisch zenders voor teLATEN programmeren (zie bladzijde 38).
• Hiermee(Int) de klok instellen voor u de timerfunctie gaat gebruiken (zie bladzijde 19).

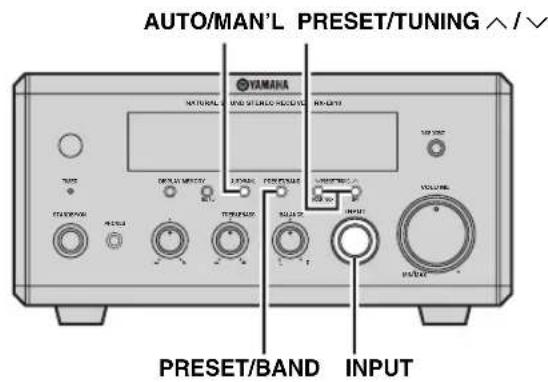

⑥ AUTO/MAN'L (TIMER)

• SchakeltBeen en weertussen automatisch en handmatig afstemmen wanner de tuner (radio) is ingesteld als signaalbron (zie bladzijde 37).
• Hiermee(Int) u de timerfunctie aan of uit zetten (zie bladzijde 43).

⑦PRESET/BAND

Schakelt hemen weer tussen FM, AM en de voorkeuzedeners wanneer de tuner (radio) is ingesteld als signalbron.

PRESET/TUNING I (HOUR, MIN)

Selecteert de afstemfrequentie wanner u de tuner (radio) heeft geselecteerd als signaalbron.

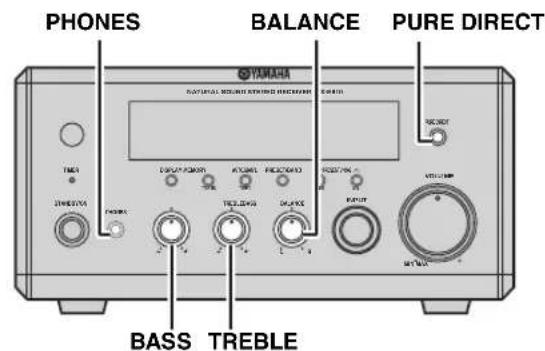

PURE DIRECT

Hiermee zet u de Pure Direct weergavefunctie aan ofuit (zie bladzijde 22).

⑩ TIMER LED

Licht op wanner de timer is ingeschakeld (zie bladzijde 43).

1PHONES

Produceert audiosignalen waarnaar u ongestoord kunt luisteren via een hoofdtelefoon.

BASS

Hiermee kunt u de weergave van de lage tonen regelen (zie bladzijde 22).

13TREBLE

Hiermee kunt u de weergave van de hoge tonen regelen (zic bladzijdc 22).

⑭BALANCE

Instellen van het volumeniveau van elk van de linker en rechter luidsprekerkanalen (zie bladzijde 22).

15INPUT

Hiermee aunt u een signaalbron selecteren.

16VOLUME

Hiermee regelt u het volumeniveau.

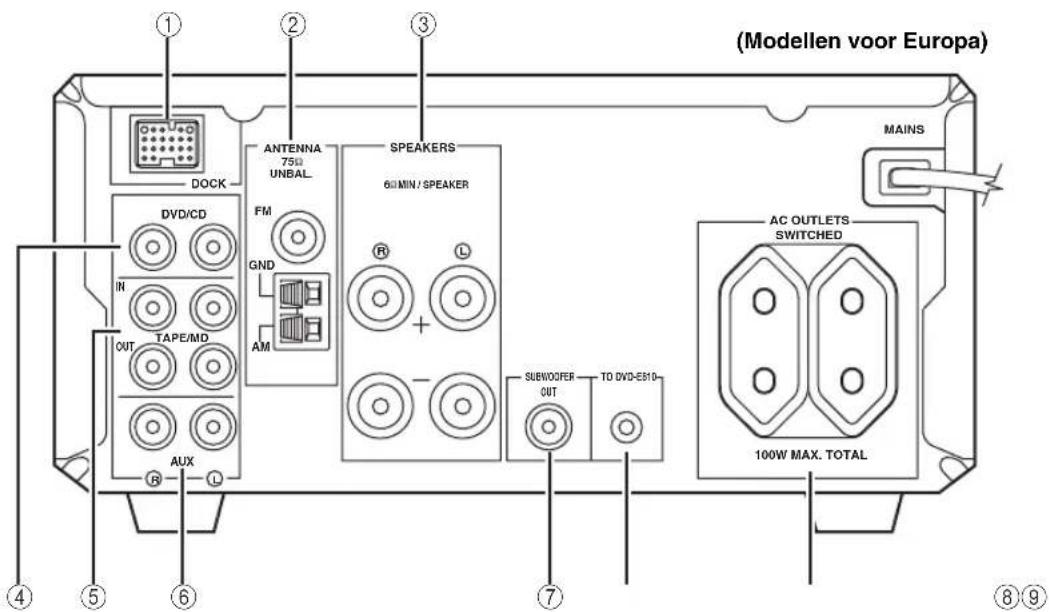

Achterpaneel

①DOCK aansluitingen

Hierop kurz u een YAMAHA iPod universeel dock (zoals de los verkrijgbare YDS-10) aansluten, waar u uw iPod in kurz doeon (zie bladzijde 17).

② Antenne-aansluitingen

Zie bladzijde 15 voor meer informatie over deze aansluitingen.

③Luidspreker-aansluitingen

Zie bladzijde 13 voor meer informatie over deze aansluitingen.

④ DVD/CD aansluitingen

Zie bladzijde 12 voor meer informatie over deze aansluitingen.

⑤TAPE/MD IN/OUT aansluitingen

Zie bladzijde 16 voor meer informatie over deze aansluitingen.

⑥ AUX aansluitingen

Hierop kurz u externe componenten aansluiten.

SUBWOOFER OUT aansluiting

Hierop kurz u de subwoofer aansluten.

Systeemaansluiting (TO DVD-E810)

Zie bladzijde 12 voor meer informatie over deze aansluitingen.

AC OUTLET(S)

Zie bladzijde 18 voor meer informatie over deze aansluitingen.

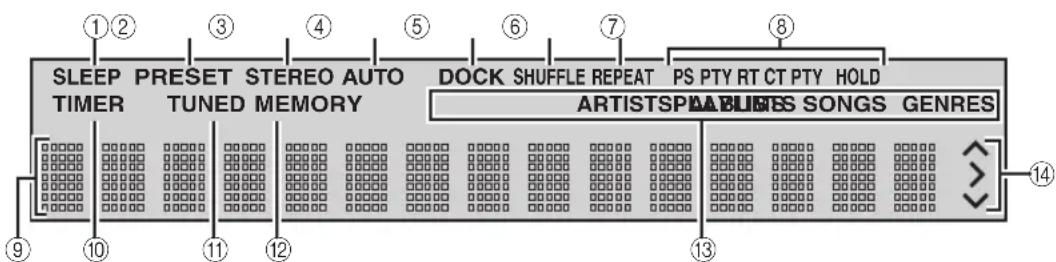

Display Voorpaneel

①SLEEP indicator

Licht op wanner de slaaptimer is ingeschakeld (zie cladzijde 44).

② PRESET indicator

Licht op wanner u met de hand zenders voorprogrammeert (zie bladzijde 39).

③STEREO indicator

Licht op wanneer de receiver een sterk FM stereosignal ontvangt.

④ AUTO indicator

Licht op wanner de receiver in de automatische afstemfunctie staat (zie bladzijde 38).

⑤DOCKindicator

Licht op wanneer u uw iPod in een YAMAHA iPod universeel dock (zoals de los verkrijgbare YDS-10) doct indien deze is verbonden met de DOCK aansluiting van de receiver (zie bladzijde 17).

⑥SHUFFLE indicator

Licht op wanner u uw iPod in de shuffle stand (willekeurige weergave) zet.

⑦REPEAT indicator

Licht op wanner u uw iPod in de herhaalde weergavefunctie zet.

⑧ Radio Data System indicators (alleen modellen voor het V.K. en Europa)

De naam van de Radio Data Systemeumfunctie die worden verzorgd door de Radio Data Systemeem zender waarop u op dit moment heeft afgestemd zar oplichten.

PTY HOLD indicator

Licht op wonneer de receiver zoekt maar Radio Data Systemeem zenders in de PTY SEEK functie (zie bladzijde 40).

⑨Multifunctioneel display

Laat verschillende gegevens zien, zoals de tijd de de frequently waarop afgestemd is.

10 TIMER indicator

Knippert wonneer de receiver in de instelfunctie voor de klok staat (zie bladzijde 43).

TUNED indicator

Licht op wanner de receiver is afgestemd op een zender.

⑫MEMORY indicator

Licht op of knippert wonneer u zenders voorprogrammeert.

iPod menu-indicators

Deze lichten op om het op dit moment geselecteerde iPod menu aan te gehen (zie bladzijde 49).

iPod bedieningsindicators

Geven aan welke cursortoetsen gebruikt hunnen worden wanner u door het iPod menu bladert (zie bladzijde 49).

DVD-speler (DVD-E810)

Voorpaneel

① Disclude

Hier doet u de af te spelén disc in.

Hiermee opent en sluit u de disclude.

Hiermee stopt u de weergave (zie bladzijde 25).

Hiermee begint of pauzeert u de weergave (zie bladzijde 25).

⑤STANDBY/ON

Hiermee zet u de DVD-speler aan ofuit (standby) (zie bladzijde 22).

6PROGRESSIVE indicator

Licht op wanner de progressieve scanfunctie is ingeschakeld (zie bladzijde 54).

⑦Display voorpaneel

Hierop wordt de toestand waarin de DVD-speler zich bevindt aangegeven.

⑧ Sensor voor de afstandsbedieten

Deze ontvangt de signalen van de afstandsbediening.

Terugspringen aan het begin van het huidige hoofdstuk/ fragment. Houd de toets ingedrukt om snel terug te spoelen (zie bladzijde 25).

Hiermee springt u maar het volgende hoofdstuk/fragment. Houd de toets ingedrukt om snel vooruit te spoelen (zie clad+zijde 25).

Achterpaneel

① AV aansluitingen (Alleen modellen voor het V.K en Europa)

Zie bladzijde 14 voor meer informatie over deze aansluitingen.

②SVIDEO aansluiting

Zie bladzijde 14 voor meer informatie over deze aansluitingen.

③VIDEO aansluiting

Zie bladzijde 14 voor meer informatie over deze aansluitingen.

④COMPONENT aansluitingen

Zie bladzijde 14 voor meer informatie over deze aansluitingen.

⑤COAXIAL aansluiting

Zie bladzijde 16 voor meer informatie over deze aansluitingen.

⑥ OPTICAL aansluiting

Zie bladzijde 16 voor meer informatie over deze aansluitingen.

⑦AUDIO OUT aansluitingen

Zie bladzijde 12 voor meer informatie over deze aansluitingen.

⑥ Systeemaansluiting (TO RX-E810)

Zie bladzijde 12 voor meer informatie over deze aansluitingen.

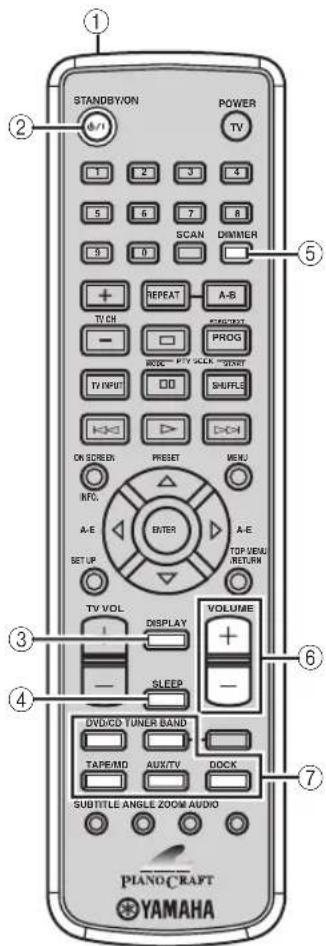

Afstandsbediening

Algemene functies

Deze afstandsbediening beschikt over twee standen om dit systeem te bedieren. Voor u de toetsen van de afstandsbediening in een bepaalde stand kurz gebruiken, moet u deze stand selecteren.

Overschakelenaar een andere stand

DVD/CD stand: Druk op DVD/CD.
TUNER stand: Druk op TUNER.

Met deze afstandsbediening kutu ook de TV of andere apparatuur (zoals een iPod) die is aangesloten op de receiver bedieren. Voor details, zie Bedieren van externe apparatuur' op bladzijde 46.

Opmerking

Behalve waar anders aangegeven staat,+zijn beschrijvingen en illustraties van de afstandsbediening gebaseerd op de modellen voor Europa en het Verenigd Koninkrijk.

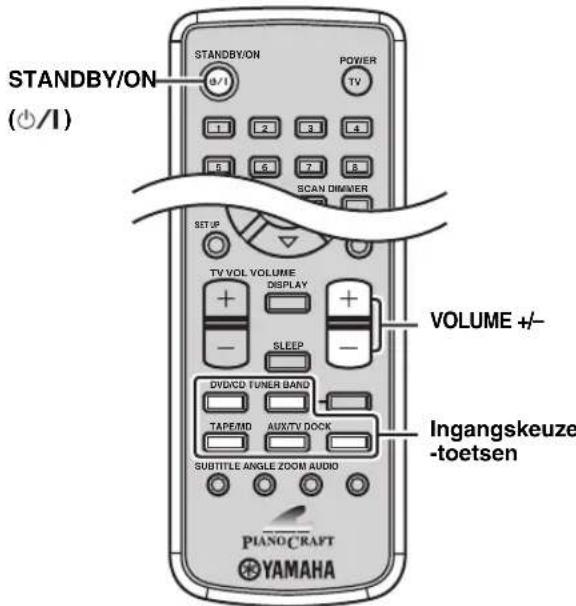

Handelingen die alle standen geme- hebben

De volgende handelingen zijn te allenarendje möglichk voor de receiver, ongeacht in welke stand de afstandsbediening staat.

① Infraroodzender

Stuart infraroodsignalen naar de component die u wilt bedieren.

②STANDBY/ON()

Hiermee zet u de receiver aan ofuit (standby) (zie bladzijde 19).

③DISPLAY

Schakelt de op het display op het voorpaneel getoonde informatatie om (zie bladzijde 23).

④SLEEP

Hiermee kunt u de slaaptimer op de receive instellen (zie bladzijde 44).

⑤ DIMMER

Hiermee(Int) de helderheid van het display op het voorpaneel van de receiver instellen (zie bladzijde 23).

⑥VOLUME+/-

Hiermee kun u het algehele volumeniveau van de receiver instellen.

⑦ Ingangskeuze-toetsen

Hiermee kiest u de signaalbron voor de receiver.

Met STANDBY/ON, DIMMER en SLEEP kan ook de DVD-speler bediend worden wanner deze is aangesloten op de receiver met de meccgeleverde systeemkabel (zie bladzijde 12).

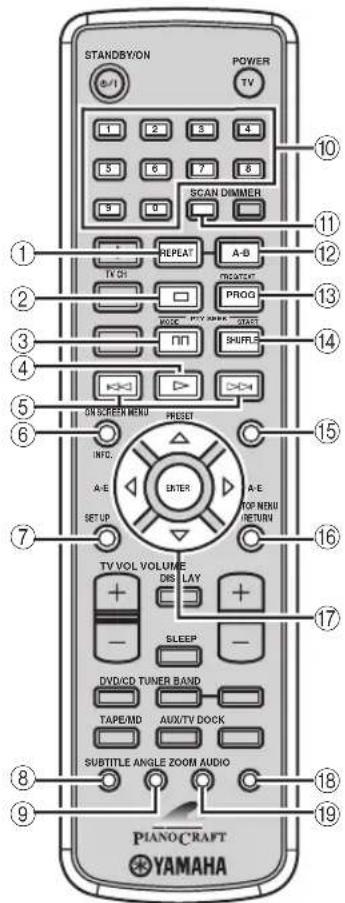

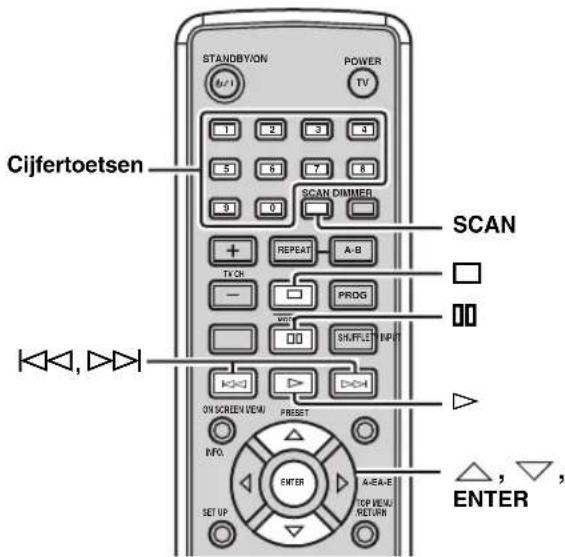

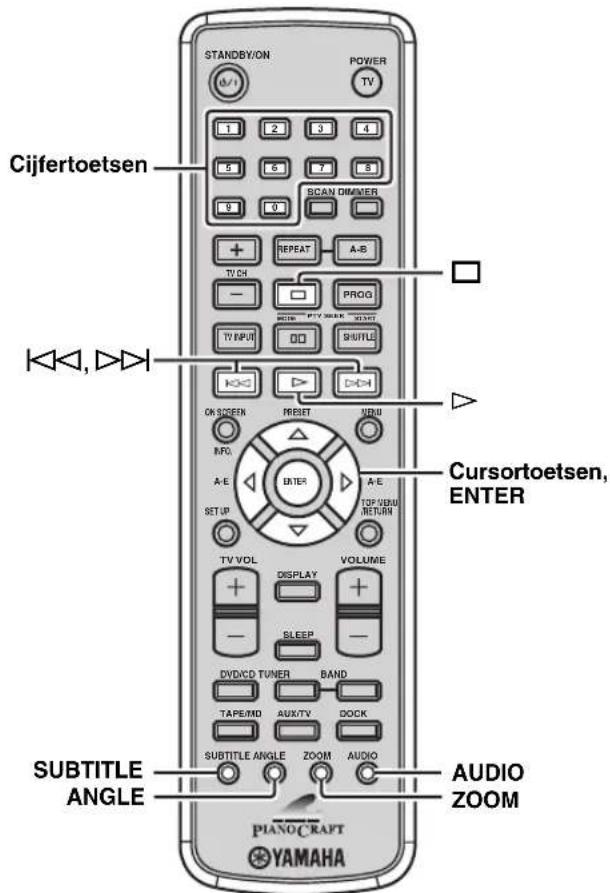

DVD/CD stand

Mogelijkheden in de DVD/CD stand

U heeft de volgende bedieningsmogelijkheden met de DVD-speler.

中

Druk op DVD/CD om de afstandsbediening in de DVD/CD stand te zetten voor u de volgende handelingen gaatuitvoeren.

①REPEAT

Selecteert de herhaalde weergavefunctie (zie bladzijde 26).

②

Hiermee stopt u de weergave (zie bladzijde 25).

③

Hiermee pauzeert u de weergave (zie bladzijde 25).

(4)

Hiermee begint u de weergave (zie bladzijde 25).

⑤,

Hiermee kunt u maar het begin van het huidige hoofdstuk/ fragment of maar het volgende hoofdstuk/fragment springen. Houd de toets ingedrukt om snel vooruit of terug te spoelen (zie bladzijde 25).

⑥ON SCREEN (INFO.)

Laat het in-beeld menu (OSD) op het TV-schem weergeven, of schakelt over maar een andereijdweergave voor CD's (zie bladzijde 34).

⑦SETUP

Laat het instelmenu op het TV-schem weergeven (zie bladzijde 51).

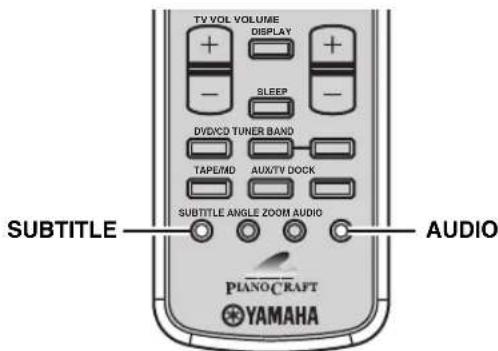

SUBTITLE

Selecteren van de taal voor de ondterteling (zie bladzijde 30).

⑨ANGLE

Hiermee selecteert u het camerastandpunt (zie bladzijde 31).

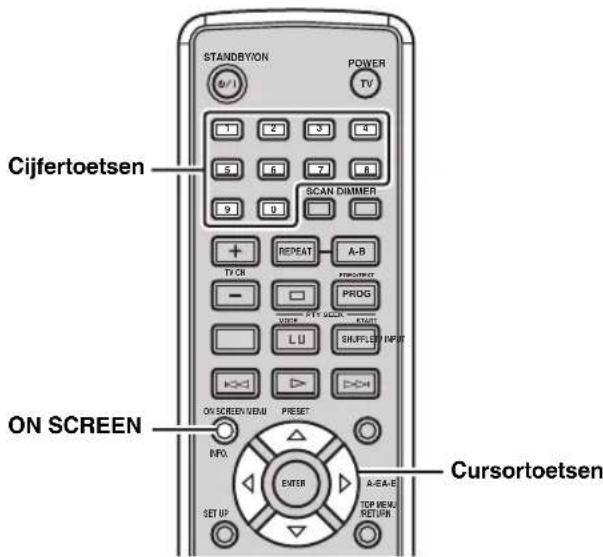

⑥ Cijfertoetsen (1 t/m 9,0)

Hiermee kunt u cijfers invoeren voor instellenen of fragment- en hoofdstuknummers.

①SCAN

Laat kort zien wat er op een DVD of VCD staat (zie bladzijde 28), of geeft de eerste paar seconden wee r van elk fragment op een CD (zie bladzijde 25).

⑫A-B

Herhaalt een gedeelte in een hoofdstuk/fragment (zie bladzijde 26).

③PROG

Toont de programmaalijst voor de geprogrammeerde weergavefunctie (zie bladzijde 29).

④SHUFFLE

Hiermee zet u de Shuffle (willekeurige weergave) functie aan/uit (zie bladzijde 26).

15:MENU

Toont het DVD menu (zie bladzijde 31) of het PBC menu van een VCD (zie bladzijde 31).

16TOP MENU/RETURN

Hiermee keert u terug maar het eerste DVD menuschem (zie bladzijde 31) of maar het vorige PBC menuschem (zie bladzijde 31). Houd deze toets ingedrukt om terug te keren maar het vorige DVD menuschem.

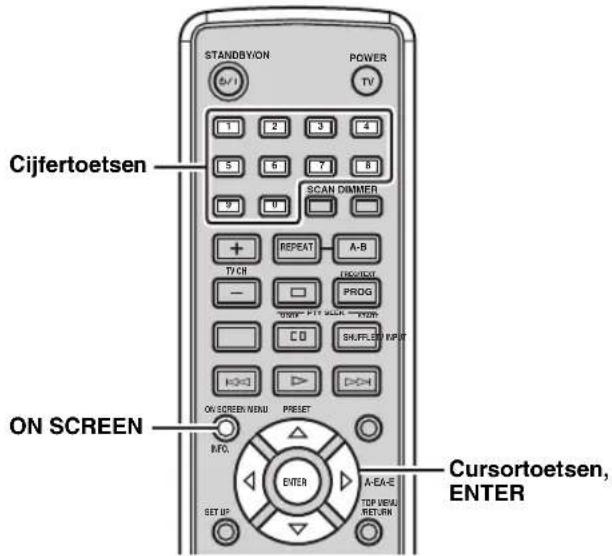

Cursortoetsen ( ENTER

Hiermee kunt u onderdelen selecteren op een menuscherm, of bepaalde instellingen selecteren.

18AUDIO

Selecteren van de audiotaal (zie bladzijde 30).

19ZOOM

Inzoomen op een bepaald gedeelte van het beeld (zie bladzijde 30).

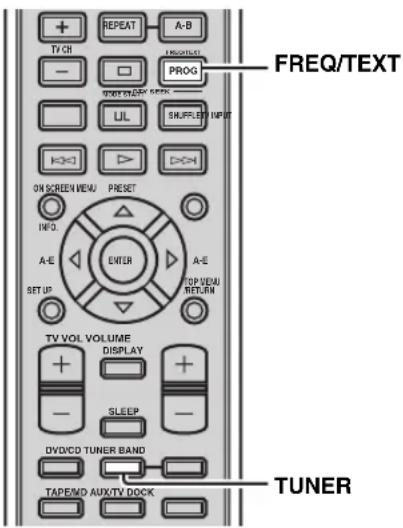

TUNER stand Mogelijkheden in de TUNER stand

U heeft de volgende bedieningsmogelijkheden met de receiver.

Druk op TUNER om de afstandsbediening in de TUNER stand te zieten voor u de volgende handelingen gaat uitvoeren.

① Cijfertoetsen (1 t/m 8)

Hiermee(Int) de Voorkeuzedeners direct selecteren (zie bladzijde 39).

② Radio Data Systemafstemtoetsen (alleen modellen voor het V.K. en Europa)

FREQ/TEXT

Hiermee kurz u het Radio Data Systemeim display instellen op weergave van de PS, PTY, RT, of CT functie (als de zender in kwestie de correspondende diensten aanbiedt) en het frequentiedisplay (zie bladzijde 41).

PTY SEEK MODE

Hiermee zet u de receiver in de PTY SEEK functie (zie bladzijde 40).

PTY SEEK START

Begint het zoekenaar een geschikte zender nadat u het gewenste programmatype heeft geselecteerd in de PTY SEEK functie (zie bladzijde 40).

A-E I/PRESET

Gebruik A-E om een voorkeuzegroep (A t/m E) te selecteren en PRESET om een voorkeuzenummer (1 t/m 8) te selecteren (zie bladzijde 39).

④BAND

Schakelt de tuner (radio) geen en weeer tussen FM, AM en de voorkeuzezenders.

Inzetten van batterijen in de afstandsbediening

1 Druk op het teken op de klep en open het batterijvak.

2 Doe de twee meegeleverde batterijen (AA, R06, UM-3) in het batterijvak.

Zorg ervoor dat u de batterijen met de polen in de richting van de aanduidingen (+ and -) in hetvak doet.

3 Doe de klep waar zich.

Opmerkingen

• Gebruik geen oude en weitere batterijen door elkaar.
• Gebruik geen verschillende soorten batterijen door elkaar (alkali cn gwone (mangaan) bijvoorbecd). Elk type batterij heeft zich eigend eigen kenmerken, ook al hebben ze bezelfde vorm.
• Als de batterijen leeg zijn dient u ze onmiddelijkukt de afstandsbedicining tc halen om te voorkomen dat zc.gaan leukken of barsten.
• Gooi batterijen weg overeenkomstig de lokale regelgeving.
• Als de batterijen zijn gaanlekken, moet u ze onmiddelijk weggooien. Wees voorzichtig dat gelekt batterijzuur nicht in aanraking komt met uw huid of kleding. Veeg het batterijvak netjes schoon voor u er weitere batterijen in zet.
• Vervang de batterijen binnen twee minutes om het geheugen van de afstandsbediening Niet te wissen.

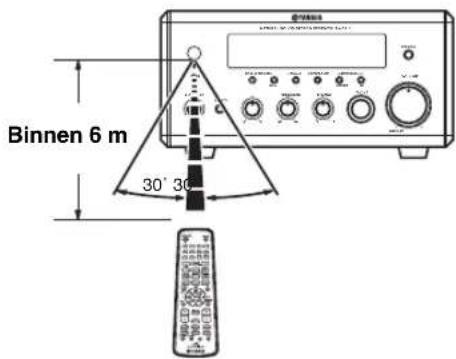

■ Gebruiken van de afstandsbediening

Gebruik de afstandsbediening binnen 6m van de component die u wilt bedieren en richt hem op de infraroodsensor op het toestel in kwestie (zie de bladzijden 3 en 6).

Opmerkingen

• Wees voorzichtig dat u geen vloeistoffen morst op de afstandsbediening.
• Wees voorzichtig dat u de afstandsbediening Niet LAST vallen.
• Laat de afstandsbediening Niet liggen op de volgendeplaatsen: - Hete of vochtige plekken, zoals dicht bij de verwarming of in een badkamer
• Extreem koude plekken
• Stoffige plekken

Aansluiten van het systeme

Lees de volgende procedures en opmerkingen zorgvuldig door voor u het system gaat aansluiten. Voor informatie over uw luidsprekers (NX-E800) dient u de waar bij behorende handleiding te raadplegen.

Opmerking

Doc de stekker van uw receiver, DVD-speler of andere componenten pas in het stopcontact wanner u alle verbindingen gemaakt heeft.

① Verbind de DVD/CD (L/R) aansluitingen van de receiver met de AUDIO OUT (L/R) aansluitingen van de DVD-speler met behulp van de meegeleverde audiokabel.
② Verbind de systeemaansluiting (TO DVD-E810) van de receiver met de systeemaansluiting (TO RX-E810) van de DVD-speler met behulp van de meegeleverde systeemarkabel.
③ Verbind de linker luidsprekeraansluitingen (L) van de receive met de aansluitingen van de linker luidspreker en de rechtter luidsprekeraansluitingen (R) van de receive met de aansluitingen van de rechtter luidspreker met behulp van de luidsprekerkabels die worden meegeleverd met de luidsprekerset (NX-E800). Zie bladzijde 13 voor details.

#

• De systeemaansluiting worden gebruikt om de bediening van de receiver en de DVD-speler te synchroniseren.
• Als u een versterker met digitale aansluitingen wilt gebruiken in plaats van de RX-E810, dient u de DIGITAL OUT (COAXTAL of OPTICAL) aansluitingen van de DVD-speler te gebruiken en moet u de vereiste wijzigingen uitvoeren via de "DIGIT. UITGANG" instelling in het instelmenu (zie bladzijdc 52).

Aansluiten van de luidsprekerkabel

Opmerkingen

• Let op dat u de linker (L) en rechter (R) kanalen en "+" (rood) en "-" (zwart) correct aansluit. Als de verbindingen Niet goed zich, zal er geen geluid uit de luidsprekers komen, en als de polariteit van de luidspreker-aansluitingen verkeerd is, zal het geluid onnatuurlijk klinken en zullen de lage tonen tegenvallen.
• Zorg ervoor dat de blote luidsprekerdraden elkaar Niet hunnen raken, en dat ze geen metalen onderdelen van de receivek hunnen raken. Hierdoor zou dc recciver en/of de luidsprekers beschadigd hunnen raken.
• Wannner u cen andere luidsprekerset dan de NX-E800 wilt gebruiken, moet u magnetisch afgeschermde luidsprekers gebruiken met de op het Achterpaneel van de receiver opgegeven impedantie. Als de magnetisch afgeschermde luidsprekers toch storing voorzaken op uw beeldschem, dient u de luidsprekers verdier bij het beeldschem vandaan te zieten.

1 Verwijder ongeveer 10 mm (3/8 inch) van de isolatie van het uiteinde van elk van de luidsprekerdraden en draai de blootgekomen draadjes netjes in elkaar om kortsluiting te voorkomen.

Rood: positief (+)
Zwart negatief (-)

3 Steek het van isolatie ontdane draadeind in de aansluiting.

Rood: positief (+)
Zwart negatief (-)

4 Draai de draad cervolgens met de knop wee vast.

Rood: positief (+)
Zwart negatief (-)

Aansluiten van een TV

Volg de procedure hieronder om uw TV aan te sluiten op uw DVD-speler met de meegeleverde videokabel. U kunt van een betere beeldkwaliteit genieten wonneer u gebruik maakt van de S-video, component video, of SCART (alleen op modellen voor het V.K. en Europa) aansluiting, met behulp van de waar bij behorende, los verkrijgbare kabel. Voor informatie over uw TV dient u de waar bij behorende handleiding te raadplegen.

Opmerking

Doe de stekker van uw receiver, DVD-speler of andere componenten pas in het stopcontact wonneer u alle verbindingen gemaakt heeft.

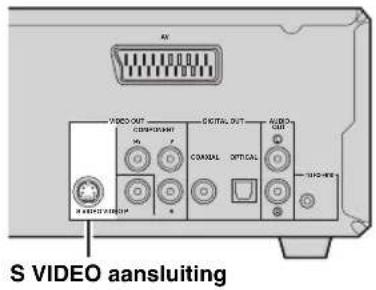

S-Video aansluitingen

Verbind de SVIDEO aansluiting van uw DVD-speler met de S-video ingangsaansluitingen van uw TV door middel van een in de handel verkrijgbare S-vidcokabel.

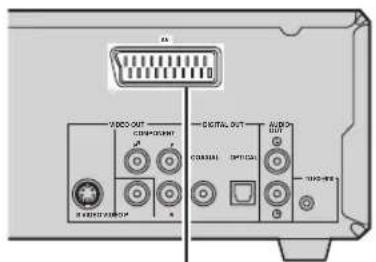

SCART aansluiting

(Aleen modellen voor het V.K. en Europa)

Verbind de AV aansluiting van uw DVD-speler met de SCART ingangsaansluiting van uw TV door middel van een los verkrijgbare SCART-kabel.

Opmerking

(Alleen modellen voor het V.K. en Europa)

Wanner u een SCART-aansluiting maakt, dient u

"COMPONENT" in te stellen op "RGB" via het instelmenu van de DVD-speler (zie bladzijde 54).

AV aansluitingen

(Alleen modellen voor het V.K. en Europa)

Verbind de VIDEO aansluiting van uw DVD-speler met de video-ingangsaansluiting van uw TV door middel van de meegeleverde videokabel.

中

Om het geluid van de TV koen te kuren geven via de receiver, dient u de AUX (L/R) aansluitingen van de receiver te verbinden met dc audio-uitgangsaansluitingen van uw TV met behulp van een los verkrijgbare audiokabel.

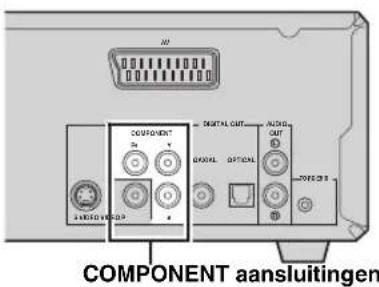

■ Component video-aansluiting

Verbind de COMPONENT aansluitingen van uw DVD-speler met de component video-ingangsaansluitingen van uw TV door middel van een in de handel verkrijgbare videokabel.

Opmerking

(Aalleen modellen voor het V.K. en Europa)

Wanner u component video-aansluitingen maakt, dient u

"COMPONENT" in te stellen op "YUV" via het instelmenu van de DVD-speler (zic bladzijdc 54).

Aansluiten van antennes

Om met uw receiveraar de radio te konnen luisteren, dient u de meegeleverde AM en FM antennes correct aan te sluiten. Als u op uw locatie geen goede radio-onvangst heeft, of als u de ontvangst wilt verbeteren, dan raden we u aan los verkrijgbare buitenantennes aan te schaffen. Voor details sunt u contact opnemen met uw dichtstbijzijnde erkende YAMAHA dealer of service-centrum.

Opmerking

U moet de afstemstap (alleen modellen voor Azie en Taiwan) van de tuner aanpassen aan de ruimte tussen zendfrequencies in uw gebied (zie bladzijde 38).

Over aarding

Voor de grootst möglichke veiligheid en zo min möglichk storing dient u de antennne GND aansluiting goed te aarden. Een goede aarding worden bijvoorbeeld verzorgd door een metalen staaf die in vochtige grond gedreven is.

Aansluten van de AM ringantenne

1 Bevestig de voet aan de antennening.

Wanner u de antennae aan een wand bevestigt, heeft u de voet nicht nodig.

2 Druh het lipje van de AM aansluiting maar beneden

Opmerking

Afhankelijk van het product kan de vorm van het lipje afwijken van dat op de afbeolding.

3 Steek de ene draad van de AM ringantenne in de AM aansluiting.

4 Doe het lipje terug op+zijnplaats om de draad vast te zetten.

5 Herhaal de stappen 2 t/m 4 en steek de andere draad van de AM ringantenne in de GND aansluiting.

6 Zet de antennene een eind uit de buurt van de receiver en van de luidsprekerkabels.

Luister maar de radio en draai de antennne tot u de stand die de beste ontvangst oplevert gezonden hebt.

Aansluiten van de FM antenne

1 Verbind de meegeleverde FM binnenantenne met de FM aansluiting van uw receiver.

2 Zet de antennene een eind uit de buurt van de receiver en van de luidsprekerkabels.

Aansluiten van externe apparatuur

U kurz allerlei audio-apparatuur, Zoals een MD-speler, een cassettedeck of een YAMAHA iPod universeel dock aansluten op de receiver. U kurz ook een MD-recorder of een CD-recorder aansluten op de DVD-speler via de DIGITAL OUT aansluitingen. Voor informatie over de externe component in kwestie dient u de.daarbij behorende handlciding te raadplegen.

Opmerking

Doe de stekker van uw receiver, DVD-speler of andere componenten pas in het stopcontact wanneer u alle verbindingen gemaakt heeft.

Aansluiten van een MD-speler of cassettedeck

Als u een MD-speler of cassettedeck aansluit op uw receiver, kurz u via uw nieuwe system genieten van de op deze apparatuur weergegeven audio.

1 Verbind de TAPE/MD IN (L/R) aansluitingen van de receiver met de analogeuitgangsaansluitingen van uw MD-speler of cassettedeck met behulp van een los verkrijgbare audiokabel.

2 Om de door de receiver geprodueerde geluidssignalen op te kuren nemen, dient u de TAPE/MD OUT (L/R) aansluitingen van de receiver te verbinden met de analoge ingangsaansluitingen van uw MD-speler of cassettedeck met behulp van een los verkrijgbare audiokabel.

Aansluiten van een MD-recorder of CD-recorder

Als u een MD-recorder of CD-recorder digitaal aansluit op uw DVD-speler, kurz u ook digitale opnamen make.

Verbind de DIGITAL OUT (COAXIAL of OPTICAL) aansluiting van de DVD-speler met de digitale ingangsaansluiting (coaxial of optisch) van een MD-recorder of CD-recorder met behulp van een los verkrijgbare coaxkabel of optische kabel.

Opmerkingen

• De DIGITAL OUT aansluitingen zijn geschikt voor PCM, Dolby Digital en DTS signalen.

• De DIGITAL OUT (OPTICAL) aansluiting is ontworpen op basis van EIA normen. Voor digitale verbindingen dient u derhalve een optische kabel te gebruiken die eveneens voldoct aan de EIA normen.

Aansluten van een YAMAHA iPod universeel dock

De receiver (RX-E810) is voorzien van een DOCK aansluiting op het achterpaneel waarop u een YAMAHA iPod universeel dock (zoals een los verkrijgbare YDS-10) kan worden aangesloten voor uw iPod, zodat u uw iPod kut bedieren met de meegeleverde afstandsbediening. Verbind een YAMAHA iPod universeel dock (zoals een los verkrijgbare YDS-10) met de DOCK aansluiting op het achterpaneel van de receiver met de specialaalaarvoordedoelde kabel. Wonneer deze verbinding tot stand is gebracht, kurz u uw iPod in uw YAMAHA iPod universeel dock plaatsen.

Opmerkingen

• Doe de stekker van uw receiver, DVD-speler of andere componenten pas in het stopcontact wanneer u alle verbindingen gemaakt heeft.
• Alleen iPod apparatuur met een iPod (Click and Wheel), iPod nano en iPod mini worden ondersteund.
• U heeft een YAMAHA iPod universccel dock (aansluitokkel) (zoals een los verkrijgbare YDS-10) en de special daarvoor bedoelde kabel nodig die geschikt zichn voor de DOCK aansluiting van dit toestel.
• Sluit geen iPod accessoires (zoals een hoofdtelefoon, een afstandsbediening met draad of een FM zender) aan op uw iPod wannecr deze in een YAMAHA iPod universeel dock zit (zoals een los verkrijgbare YDS-10).
• Wanneruw iPod niet correct of stevig genoeg geplaatst is in een YAMAHA iPod universeel dock (zoals een los verkrijgbare YDS-10) die is aangesloten op de DOCK aansluiting van de receiver, is het maybeik dat de audiosignalen waarvan Niet maar behoren kannen worden weergegeven.
• Wanner de verbindingussen uw iPod en de receiver tot stand is gebracht en de receiver in de DOCK stand is gezet (zie bladzijde 47), zal de melding "iPod connected" verschijnen op het display op het Voorpaneel. Als de verbindingussen uw iPod en de receiver mislukt, zal er een melding van die strekking verschijnen op het display op het Voorpaneel. Voor een complete lijst van meldingen met betrekking tot deze verbindingen, verwijzen we uaar het iPod deel in het hoofdstuk "Verhelpen van storingen" op bladzijde 60.
• De batterij van uw iPod worden automatisch opgeladen wanneer uw iPod geplaatst is in een YAMAHA iPod universeel dock (zoals een los verkrijgbare YDS-10) verbonden met dc DOCK aansluiting van dc receiver, zolang dc receiver aan staat.
• Afhankelijk van het type iPod is het möglichk dat u een iPod adapter zoals meegeleverd met uw YAMAHA iPod universeel dock (zoals een los verkrijgbare YDS-10) in de uitsparing zult要去en passen voor uw iPod erin past.

Aansluiten van de stroomvoorziening

Wanner alle verbindungen gemaakt sein, dient u het netsnoer van de DVD-speler aan te sluiten op de AC OUTLET(S) aansluiting aan de achterkant van de receiver (of op het stopcontact als de AC OUTLET(S) aansluiting Niet gebruikt kan worden), waarna u de stekker van de receiver in het stopcontact kutn doein.

AC OUTLET(S) (SWITCHED)

Modellen voor het V.K. en Australie

1 Netstroomaansluiting

Modellen voor Korea. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Overige modellen 2 Netstroomaansluitingen

Met behulp van deze netstroomaansluiting(en) kut u de DVD-speler of andere aangesloten componenten van stroom voorzien. Verbind de netsnoeren van uw andere apparatuur met deze netstroomaansluiting(en). Deze aansluiting(en) worden van stroom voorzien wanner de receiver is ingeschakeld. Voor informatie ontrent het maximale vermogen of het totale stroomverbruik voor de componenten die op deze aansluiting(en) kannen worden aangesloten, wie "Technische gegevens" op bladzijde 67.

Instellen van het systeem

Voor u signalen kurz latent weergeven dient u de onderstaande procedure te volgen om de systeeminstelingen correct te verrachten.

Stap 1: Schakel de stroom in en selecteer de DVD als signaalbron

1 Zet uw TV aan en druk op STANDBY/ON om de receiver aan te zetten.

Als de DVD-speler is aangesloten op de reciver via de systeemarkabel, za de DVD-speler automatisch worden ingeschakeld. Druk anders op STANDBY/ON op het voorpaneel van de DVD-speler om deze aan te zetten. Het display op het voorpaneel van elk van de componentenlicht op.

2 Druk op DVD/CD om de "DVD/CD" als signalbron te selecteren.

3 Selecteer op uw TV de ingang waarop de DVD-speler is aangesloten (EXT1, AV1, enz.). Raadpleeg voor details de handleiding van uw TV.

Het standardarschem zal nu op de TV verschijnen.

Opmerking

Als het beeld op uw TV verrormd is, is het möglichk dat de instelling voor het kleursystem (PAL of NTSC) van de DVD-speler nicht overeenkomt met die van uw TV.

Om in een dergelijk geval de instelling voor het kleursystem om

to schakelen, dient u op den dan op AUDIO te drukken verwijl de dislade open staat.

Stap 2: Instellen van de klok

1 Druk op DISPLAY op het voorpaneel van de receiver. "Clock Time" zal eenaar seconden op het display op het voorpaneel getoond worden, waarna "Set Clock" zal verschijnen.

2 Houd TIME ADJ ongeveer twee seconden ingedrukt om de klok in te kunnen stellen.

3 Druk herhaaldelijk op HOUR om de uren vooruit te zetten. Druk herhaaldelijk op HOUR verwijl u PRESET/BAND ingedrukt houdt om de uren terug te zetten.

4 Druk herhaaldelijk op MIN om de Minutes vooruit te zetten. Druk herhaaldelijk op MIN verwijl u PRESET/BAND ingedrukt houdt om de minutes terug te zetten.

5 Druk nogiens op TIME ADJ om de ingesteldeijd te bevestigen.

"Adjusted" zal een paar seconden getoond worden op het display op het voorpaneel, waarna de klok zal verschijnen.

9:15

U kunt heen en wee schakelen tussen 12-uursaanduiding (met AM/PM) en 24-uursaanduiding door op HOUR of MIN te drukken verwijl de klok worden weergegeven op het display op het voorpaneel.

Stap 3: Instellen van de beeldverhouding

Volg de onderstaande procedure om de beeldverhouding voor de DVD-speler in te stellen. (De standardinstelling is "4:3 PAN SCAN".)

1 Druk op SET UP.

Het instelmenu za op het TV-schem verschijnen.

2 Druk net zo vaak op of totu "VIDEO SETUP PAGE" heeft geselecteerd.

3 Druk op of selecteer "TV DISPLAY" en druk verwolgens op

4 Druk op of om degewenste instelling te selecteren en druk verrolgens op ENTER om uw keuze te bevestigen.

4:3 PAN SCAN

Kies hiervoar als u een TV met een beeldverhouding van 4:3 heeft en het Niet erg vindt als de beiden zijkanten van het beeld verrormd worden of verloren gaan om het beeld uw TV scherm te latent vullen.

4:3 LETTER BOX

Kies hiervoor als u een TV hecft met een beeldverhouding van 4:3. In dit geval zal een breedbeeldsignaal met zwarte balken boven en onder op uw TV scherm worden weergegeven.

16:9

Kies hiervoor als u een breedbeeld TV heeft.

5 Druk nog eens op SET UP om het instelmenu af te sluiten.

Stap 4: Instellen van de taal voor het in-beeld display

Volg de onderstaande procedure om de taal in te stellen voor het in-beeld display (OSD) en de instelmenu's. (De standaardinstelling is "ENGLISH".)

1 Druk op SET UP.

Het instelmenu za op het TV-schem verschijnen.

2 Druk op of en selecteer "GENERAL SETUP PAGE".

3 Druk op of selecteer "OSD LANGUAGE" en druk verwolgens op

4 Druk op /əm de gewenste taal te selectoreren en druk verwolgens op ENTER om uw keuze te bevestigen.

Stap 5: Instellen van de gewenst taal voor de geluidsweergave, ondterteling en het dismenu

Als u een standardtaal instelt voor de geluidsweergave, de ondertiteling en de discmenu's, za de DVD-speler automatisch maar die taal overschakenen wonneer er een disc in het toestel gedaan worden. Als de gewenste taal Niet beschikkaar is op de disc in kwestie, za inplaats waar van de standardtaal van die disc gebruikt worden. (De standardinstelling is "ENGELS" voor de geluidsweergave en het discmenu en "UIT" voor ondertiteling.)

1 Druk op SET UP.

Het instelmenu za op het TV-schem verschijnen.

2 Druk op of enselecteer "PAGINA VOORKEUREN".

Opmerking

"PAGINA VOORKEUREN" is alleen beschikbaar wanner er geen disc in het toctstel zit, of wanner de DVD-speler gestopt is (zie bladzijde 25).

3 Druk op of selecteer "AUDIO",

"ONDERTIT", of "DISCMENU" en druk verzolgens op

4 Druk op of om de gewenste taal te selecteren en druk verrolgens op ENTER om uw keuze te bevestigen.

Als de gewenste taal Niet in de lijst staat, dient u "ANDER" te selecteren en verrolgens met de cijfertoetsen de taalcode van 4 cijfers voor de gewenste taal in te voeren (zie bladzijde 57), waarna u op ENTER drukt.

5 Druk nog eens op SET UP om het instelmenu af te sluiten.

Volg de procedure hieronder om een signaalbron te kiezen en de geluidsinstellungen van de receiveer aan te passen.

1 Druk op STANDBY/ON om de receiver aan te zieten.

Als de DVD-speler is aangesloten op de receiver via de systeemkabel, za de DVD-speler automatisch worden ingeschakeld. Het display op het voorpaneel van elk van de componentenlicht op.

#

Dit systeme heelt een automatische uitschakelfunctie (zie bladzijde 45) die het systeem automatisch uit (standby) zet wanner er 30 minuten geen handelingen worden uitgevoerd terwijl dc receiver in de DVD/CD stand staat.

2 Druk op een van de ingangskeuzetoetsen om de gewenste signalbron te selecteren.

3 Start de weergave op de geselecteerde broncomponent of stem af op een zender.

Voor informatie over het afspelen van een disc, zie cladzijde 25, en voor informatie over het afstemmen op radiozenders, zie cladzijde 37.

4 Druk op VOLUME + / - om het volume op het gewenste niveau in te stellen.

5 Draai aan BASS, TREBLE of BALANCE op het Voorpaneel van de receiver om de volgende instellingen te regelen.

BASS: Hiermee aunt u de weergave van de lage tonen regelen.

TREBLE: Hiermee(Int) de weergave van de hoge tonen regelen.

BALANCE: Hiermee aunt u de volumeniveaus van de linker en rechter luidsprekerkanalen op elkaar afstemmen.

Pure Direct stand

In de Pure Direct stand worden de schakelingen voor de toonregeling uitgeschakeld, zodate u maar de meest pure weergave van analoge signaalbronnen kutlisteren.

Druk op PURE DIRECT op het voorpaneel van de receiver om de Pure Direct functie aan te zetten.

PURE DIRECT Licht op en het display op het voorpaneel worden automatisch donkerder.

Opmerkingen

• Terwijl de Pure Direct functie is ingeschakeld, staan de BASS, TREBLE en BALANCE instellungen buiten werkinq.
• Als u een handelinguitvoert werijl de Pure Direct functie is ingeschakeld, za het display op het Voorpaneel kort oplichten ten teken dat uw instructie ontvangen is enervoigens weer donkerder worden.

Gebruiken van een hoofdtelefoon

Sluit de hoogtelefoon aan op de PHONES aansluiting. U kunt nu met de hoogtelefoon maar de via de luidsprekers geprodueceerde geluiden luisteren.

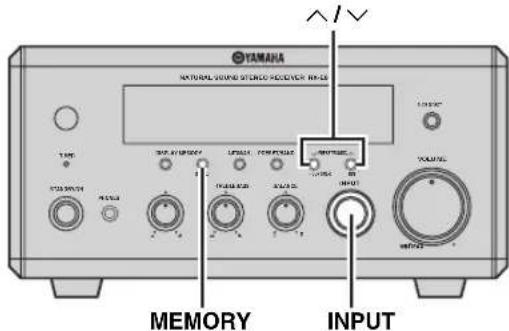

Wijzigen van de instellingen voor het display op het Voorpaneel

Volg de procedure hieronder om de instelleningen voor het display op het Voorpaneel van de receiver te wijzigen.

Overschakelenaar een andere weergave

U kunt de aanduiding op het display op het Voorpaneel van de receiverBeen en weer schakelen tussen de huidige signaalbron en de klok.

Opmerking

De klok worden alleen weergegeven wanneer u deze reeds heeft ingesteld (zic bladzijde 19).

Druk herhaaldelijk op DISPLAY om de gewenste weergave te selecteren.

Met elke druk op deze toets zar het display als volgt veranderen:

#

"Timer Input", "ON Time" en "OFF Time" worden gezruikt om de timer in te stellen (zic bladzijde 43).

Dimmen van het display

U kunt het display op het voorpaneel van de receiver dimmen. Het display op het voorpaneel van de DVDspeler zal ook worden gedimd als dit toestel op de receiver is aangesloten met een systeemarkabel (zie bladzijde 12). (De standardinstelling is "DIMMER OFF".) Druk op DIMMER en selecteer "DIMMER ON".

Terugkeren maar de normale holderheid

Druk op DIMMER en selecteer "DIMMER OFF".

Geschikte soarten discs

Uw DVD-speler is in staat zowel muziek- als videodiscs af te spelen. Omdat sommige functies beperkt zijn tot bepaalde soorten discs, worden de geschikte soorten discs aangegeven met de onderstaande pictogrammen. Elk pictogram betekent dat de beschreiben handeling möglichk is met het bijbehorende soort disc. Handelingen zonder pictogram�zijn möglichk met alle soorten discs.

Opmerking

Afhankelijk van de discformatering is het möglichk dat een bepaalde disc nicht zal worden afgespeeld met de DVD-speler. Controller voor u de disc in het toostel doct of deze geschikt is voor weergave met deze DVD-speler (zic bladzijdc 63).

DVD/DVD-VR	VIDEO CD/ SUPER VIDEO CD	Muziek-CD
DVD	VCD	CD

Over dataidscs (MP3, WMA, JPEG en DivX)

U knot MP3 en WMA bestanden op een CD-R/RW, DVD+R/RW en DVD-R/RW weergeven opdezelfde manier als de muziekstukken op een reguliere muziek CD. Uw DVD-speler ziet de bestanden op de disc als fragmenten (zoals hier links afgebeeld).U knot ook JPEG beeldbestanden en DivX videobestanden aufspelen van een CD-R/RW,DVD + / of DVD-R/RW.Voor details over de weergave van dergelijkde discs,zie "Afspelen van MP3/ WMA/JPEG/DivX discs" op bladzijde 32.

Opmerking

Alhankelijk van opname-omstandigheden, zoals instellenen van de gebruekte opnamesoftware, is het möglichk dat uw DVD-speler Niet in staat is discs of fragmenten af te spelen in de volgorde waarin ze zijn opgenomen. Voor informaticn omtrent welke discs geschikt zich voor deze DVD-speler, wie bladzijde 63.

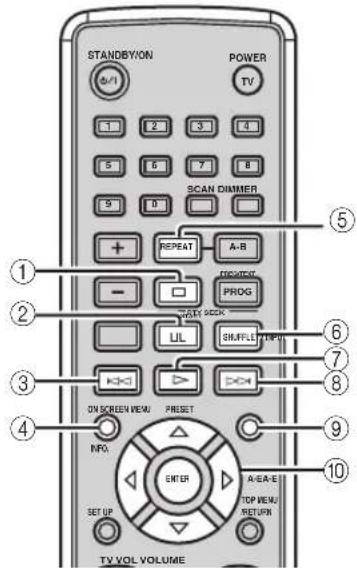

Basisbediening weergave disc

Volg de aanwijzingen hieronder voor de meest voorkomende weergavefuncties.

Opmerkingen

• Als het verbodsteken ( op het TV-schem verschijnt wanner u op een toets drukt, is de bij die toets behorende functie nicht möglichk met deze disc of op dit moment.
• Alhankelijk van de disc in kwestie{kunnen bepaalde functies anders werkken of helemaal nicht werkken.

Beginnen van de weergave

Doe de disc in het toestel (druk op 已 het voorpaneel van de DVD-speler om de dislade open/dicht te doen).

中

• Dit toestel begint automatisch te spelen zodra er een disc in gedaan is. Als de disc een startmenu heeft,要去 u misschien op drukken om de weergave te latenten beginnen.
• Bij een CD kutn u de eerste 10 seconden van elk fragment op volgorde latent weergeven door op SCAN te drukken verwijl de weergave gestopt is. Druk op om de normale weergave te hervatten.

Stoppen van de weergave

Druk op

#

Dit toestel onthoudt automatisch op welk punt de weergave gestopt is. Als u op drukt, za de weergave worden hervat vanaf het punt waar u gestopt was. Als u nog cens op drukt, za de opgeslagen stoppositie uit het geheugen worden gewist. (Dit wordt ook wel de "Stopfunctic" genoemd.)

Pauzeren van de weergave

Druk op 10.

Druk op om wee terug te keren maar de normale weergave.

Beeld-voor-beeld weergave DVD VCD

Druk op om de weergave te pauzeren en druk verzolgens herhaaldelijk op.

Met elke druk op [zal het volgende beeldje worden weergegeven. Druk op om weeer terug te keren maar de normale weergave.

Snel achechteruit of snel vooruit

Houd 山 een paur seconden ingedrukt om snel terug te spoelen.

Houd een pauar seconden ingedrukt om snel vooruit te spoelen.

Met elke druk op de toets nadat u deze even ingedrukt—heeft gezehd, za de weergavesnelheid hoger (lager) worden.

Vertraagde weergave acheteruit of vertraagde weergave vooruit DVD VCD

Druk op oor vertraagde weergave achechteruit. Druk op oor vertraagde weergave vooruit.

Met elke druk op de toets za de weergavesnelheid hoger (lager) worden.

Opmerking

Vertraagde weergave achechteruit is nicht möglichk bij VCD's en SVCD's.

Hoofdstukken (fragmenten) overslaan

Druk op om maar het begin van het huidige hoofdstuk (fragment) te springen.

Druk op om maar het volgende hoofdstuk (fragment) te springen.

Druk tweekeeop 工 omhaar hetvorighehoofdstuk fragment) te springen.

Opmerking

De functie voor het overslaan van stukken werkkt möglichk Niet maar behoren bij een VCD of SVCD met een PBC menu (zie bladzijde 31).

Opgeven van een bepaald hoofdstuk (fragment)

Gebruik de cijfertoetsen om het nummer van het gewenste hoofdstuk (fragment) in te voeren.

Voor een nummer dat uit 1 cijfer bestaat drukt u op de juiste cijfertoets en verrolgens op ENTER, of eerst op O en verrolgens op de cijfertoets voor het gewenste fragmentnummer.

Opmerking

Deze functie werkt möglichk Niet maar behoren bij een VCD of SVCD met een PBC menu (zie bladzijde 31).

Herhaalde weergave van een disc (Repeat Play)

U kunt een bepaald deel van een disc latent herhalen. U kunt ook zich twe punten aanwijzen binnen een hoofdstuk (fragment) om het gedeelte daartussen te latent herhalen met de A-B herhaalde weergavefunctie.

Opmerkingen

• Afhankelijk van het soort DVD is het motmogelijk de herhaalde weergavefunctie Niet werkt.
• Herhaalde weergave is nicht möglich bij een VCD of SVCD met een PBC menu (zie bladzijde 31).

1 Speel de disc, het titel of het hoofdstuk (fragment) dat u wilt lately herhalen af.
2 Druk op REPEAT om de gewenste herhaalde weergavefunctie te selecteren.

Met elke druk op deleze toets za de ingestelde functie als volgt veranderen.

Annuleren van de herhaalde weergave

Druk op REPEAT en selecteer "HERHALING UIT".

中

Bij weergave van een diavoorstelling van een JPEG of Picture CD, za "REPEAT ALL" (herhaalde weergave van een disc) worden aangcgcven inplaats van "MAP HERHALEN".

■ Herhalen van een bepaald stuk:tussen twee punten (A-B Herhaalde weergave)

U kunt een bepaald deel van een hoofdstuk (fragment) laden herhalen door twee punten (begin- en eindpunt) op te给他们.

Opmerking

U kunt de A-B herhaalde weergavefunctie alleen binnen een hoofdstuk (fragment) gebruiken.

1 Laat het hoofdstuk of het fragment met het stuk dat u wilt lately herhalen weergeven.
2 Druk op A-B op het beginpunt van het stuk dat u wilt lately herhalen.

"A" zal op het TV scherm verschijnen.

3 Druk nogiens op A-B op het eindhoven van het stuk dat u wilt lately herhalen.

"AB" zal op het TV-schem verschijnen en het stuk tussen de ingestelde punten A-B zal worden herhaald.

Annuleren van de A-B Herhaalde weergave

Druk één keer op A-B.

Willekeurige weergave (Shuffle Play)

U kunt de hoofdstukken of fragmenten op de disc in cen willekeurige volgorde lately weergeven.

Opmerkingen

• De willekeurige weergavefunctie is nicht möglich met DVD-VR's.
• Willekeurige weergave is nicht möglich bij een VCD of SVCD met een PBC menu (zic bladzijde 31).

1 Laat de disc weergeven.

2 Druk op SHUFFLE om de gewenste willekeurige weergavefunctie te selecteren. Met elke druk op deze toets za de ingestelde functie als volgt veranderen.

Annuleren van de willekeurige weergave Druk op SHUFFLE en selecteer "SHUFFLE UIT".

Opgeven van een bepalde verstreken weergavetijd (Time Search; Zoeken opijd) DVD VCD

U kunt een bepaald punt aangeven van waar u de weergave wilt lately beginnen.

Opmerkingen

• Als u deijdzoekfunctie gebrukt met een VCD of SVCD, zal automatisch het PBC menu worden gesloten (zie bladzijde 31).
• U kunt geen weergavetijd opgeven die de totaleijd overstijgt.

Een bepaaldeijd op een DVD opzoeken

1 Druk op ON SCREEN verwijl de disc worden weergegeven. Het in-beceld menu zal op het TV-schem verschijnen.

2 Druk op of selecteer "TT TIJD" of "H-TIJD" en druk cervolgens op > TT TIJD:

Kies hiervoor als u een bepaalde verstreten weergavetijd voor de huidige titel wilt opgeven. H-TIJD:

Kies hiervoor als u een bepaalde verstreten weergavetijd voor het huidige hoofdstuk wilt opgeven.

3 Gebruik de cijfertoetsen om de uren, minuten en seconden in te voeren.

De weergave springt maar de opgegeven positie.

Druk op omtering te keren maar het vorige menu. Druk op ON SCREEN om het in-beeld menu te sluiten.

Een bepaaldeijd op een VCD opzoeken

1 Druk op ON SCREEN verwijl de disc worden weergegeven.

Het in-beeld menu za op het TV-schem verschijnen.

2 Druk op of, selecteer "DISCTIJD" of "TRACKIJD" en druk verwolgens op DISCTIJD:

Kies hiervoor als u een bepaalde verstreten weergavetijd voor de hele disc wilt opgeven.

TRACKTIJD:

Kies hiervoor als u een bepaalde verstreken weergavetijd voor het huidige fragment wilt opgeven.

3 Gebruik de cijfertoetsen om de uren, minuten en seconden in te voeren.

De weergave springt maar de opgegeven positie.

Druk op om谈起 te keren maar het vorige menu. Druk op ON SCREEN om het in-beeld menu te sluiten.

Kiezen van een indexplaatje voor weergave (Scan Search) DVD VCD

U kunt snel zich wat er op een DVD of VCD staat door het toestel indexplaatjes van de inhoud op regelmatige intervallen van elkaar teLATen zien enervolgens het plaatje te selecteren dat bij het stuk hoor wat u wilt lately weergeven.

1 Druk op SCAN verwijl de disc in de DVD-speler zit.

2 Druk op of, selecfeer eén van de volgende indexfuncties en druk verwolgens op ENTER.

DVD

TITELOVERZICT:

Toont het begin van elke titel.

OVERZICHTHOOFDSTUK:

Toont het begin van elk hoofdstuk.

TITELINTERVAL:

Verdeelt een titel in stukken van 10 minutes en geeft de eerste 3-4 seconden van elk deel weer.

HFDSTKINTERVAL:

Verdeelt een hoofdstuk in stukken van 10 minuten en geeft de eerste 3-4 seconden van elk deel wee.

VCD

TRACKOVERZICT:

Toont het begin van elk fragment.

TRACKINTERVAL:

Verdeelt een fragment in zes geleijke delen en geeft het begin van elk deel wccr.

DISCINTERVAL:

Verdeelt een disc in zes gelijke delen en geeft het begin van elk deel wee.

Opmerkingen

• U kunt "TRACKINTERVAL" alleen selecteren tijdens weergave van een VCD wanner het PBC menu (zie bladzijde 31) is uitgeschakeld.
• OVERZICHT HOOFDSTUK en HFDSTKINTERVAL zich nicht möglich bij DVD-VR discs.

3 Gebruik de cursortoetsen om het gewenste indexplaatje te kiezen, of voer het nummer ervan in met de cijfertoetsen.

Mct of kunt u maar de vorige/volgende,. pagina in de lijst bladeren.

#

• Om een andere indexfunctie te kiezen, dient u met de cursortoetsen "MENU" te selecteren in de lijst, waarna u op ENTER drukt.
• Om een de indexfunctie te annuleren, dient u met de cursortoetsen "AFSLUITEN" te selecteren in de lijst, waarna u op ENTER drukt, of nog eens op SCAN.

4 Druk op ENTER om de weergave van het geselecteerde item teCTX beginnen.

Veranderen van de weergavevolgorde (Geprogrammeerde weergave)

U aunt hoofdstukken of fragmenten op een disc in een door uzelf bepaalde volgorde lately weergeven. Dit toestel kan voor 10 discs een aangepaste weergavevolgorde opslaan (20 hoofdstukken of 20 fragmenten voor elke disc).

Opmerkingen

• Het PBC menu (zic bladzijde 31) is nicht beschikbaar bij geprogrammeerde weergave van een VCD of SVCD.
• De geprogrammeerde weergavefunctie is Niet möglich bij MP3, WMA, JPEG en DivX discs.

1 Druk op PROG verwijl de disc in de DVD-speler zit.

De programmaalijst za nu op het TV-schem verschijnen.

2 Gebruik de cijfertoetsen om een programmanummer te selecteren en druk verwolgens op ENTER.

Met of kunt uaar de vorige/volgende pagina in de programmalijst bladeren.

3 Om delen van een DVD in een neue volgorde te programmeren, dient u eerst met de cijfertoetsen en ENTER het titelnummer in te voeren en daarna het hoofdstuknummer. Om delen van een VCD, SVCD of CD in een neue volgorde te programmeren, dient u met de cijfertoetsen en ENTER het gewenste fragmentnummer in te voeren.

Herhaal de stappen 2 en 3 tot u alle gewenste hoofdstukken (fragmenten) heeft opgeslagen.

4 Om de geprogrammeerde weergave te lately beginnen gebruikt u de cursortoetsen om "START" te selecteren, waarna u op ENTER drukt.

中

• Om de geprogrammeerde weergave te annuleren gebruikt u de cursortoetsen om "AFSLUITEN" te selecteren in de programmaliasjst, waarna u op ENTER drukt.
• Om een hoofdstuk of fragment te verwijdenen uit de programmaalijst gelebruikt u dcursortoctsen om het programmanummer dat u wilt wissen te selecteren, waarna u op ENTER drukt.

Selecteren van de gewenste taal voor de geluidsweergave en de ondterteling DVD /audiokanaal instelleningen VCD

U kunt de gewenste taal selecteren voor de geluidsweergave en de ondertiteling voor DVD weergave en instelleningen verrachten voor de audiokanalen voor VCD weergave. Als er geen taal worden geseleeteerd, zullen dc standaardinstellungen uit het instelmenu (zie bladzijde 21) worden gebruikt.

Opmerking

De instelleningen voor de gewenste taal voor de geluidswccergave en de ondterteling werken alleen bij discs waarop inderaad verschillende talen+zijn opgenomen. Ook kuren de beschikbare talen naturuurlijk per disc verschillen. Voor informatatie over de gebruike disc dient u de documentatie in het disemenu zich of op de verpakking van de disc te raadplegen.

Voor DVD

Om een audiotaal te kiezen verwijl de disc worden afgespeeld, kurz u net zo vaak op AUDIO drukken tot de gewenste taal worden weergegeben.

Om een taal voor de ondterteling te kiezen terwijl de disc wordt afgespeeld, kut u net zo vaak op SUBTITLE drukken tot de gewenste taal wordt weergegeven op het TV-schem.

Voor VCD

Druk herhaaldelijk op AUDIO om de audiokanalen om te schakelen (stereo, mono enz.)

中

Om dc ondtertiteling uit te schakelen, dient u net zo vaak op SUBTITLE te drukken tot u "UIT" heeft geselecteerd.

Inzoomen op beelden DVD VCD

Bij weergave van een disc(Int) u het beeld inzoomen ofuitzoomen.

1 Druk op ZOOM verwijl de disc worden weergegeven.

Met elke druk op deze toets zar het beeld als volgt veranderen:

$$ \begin{array}{l}2 X \rightarrow 3 X \rightarrow 4 X \rightarrow 1 / 2 \rightarrow 1 / 3 \rightarrow 1 / 4 \rightarrow \text {o o r s p r o n k e l i j k e a f m e t i n g e n (1 X)}\\uparrow\end{array} $$

2 Als u "2X", "3X" of "4X" selecteert bij stap 1, kunt u met de cursortoetsen het UITvergrote deel als een vergrootglas over het hele beeld verplaatsen.

中

Om terug te keren maar de normale weergave dient u net zo vaak op ZOOM te drukken tot de oorspronkelijke verhoudingen hersteld zich.

Selecteren van een camerastandpunt DVD

U aunt bij DVD weergave soms een ander camerastandpunt kiezen.

Opmerking

Deze keuze is alleen möglichk bij discs waarop meerdere cameraststandpunten beschikbaar zich. Ook kuren de beschikbare cameraststandpunten natuurlijk per disc verschillen. Voor informatie over dc gebruikte disc dient u de documentatie in het dismenuzf of op de verpakking van de disc teraadplegen.

Druk herhaaldelijk op ANGLE verwijl de disc wordt weergegeven tot het gewenste camerastandpunt wordt weergegeven.

Bediening van het disemenu

Veel DVD's en VCD's (SVCD's) zijn voorzien van hun eigenuin; de "DVD menu's" en de "Playback Control (PBC)menu's".Deze menu's bieden u een gemakkelijke manier omde disc te bedieren.Volg de onderstaande procedure om eendergelijkte menu's te bedieren op uw DVD-speler.

Opmerking

De inhoud en de manier van werkken kan per menu verschillen. Voor informatatie over de gebruekte disc dient u de gebruiksaanwijzingen in het discmenu zich of op de verpakking van de disc te raadplegen.

Bedieren van een DVD menu DVD

1 Druk op MENU verwijl de disc worden weergegeben. Het DVD menu zal op het TV-schem verschijnen.

Afhankelijk van de disc is het möglichk dat het DVD menu automatisch verschijnt wanner de disc in het toestel gedaan worden.

2 Gebruik de cursortoetsen om een item van het menu te selecteren en drukervolgens op ENTER om uw keuze te bevestigen.

Bedieren van een PBC menu VCD

Als u een VCD of SVCD afspeelt die is voorzien van de PBC functie (alleen versie 2.0), dan za het bijbehorende menu automatisch op het TV-schem verschijnen. Gebruik de volgende toetsen om het menu te bedieren via de afstandsbediening.

Cijfertoetsen of / : Selecteren van onderdelen.

RETURN: Terug maar het menuschemm.
MENU: Opensen of sluiten van het PBC menu.

Als u "PBC" instelt op "UIT" via het instelmenu van de DVDspeler (zie bladzijde 55), za het PBC menu niet automatischverschijnen wannecr de disc in het toestel worden gedaan.

Afspelen van MP3/WMA/JPEG/ DivX discs

U kurz MP3, WMA en DivX bestanden afspelen van een CD-R/ RW, DVD+R/RW of DVD-R/RW. U kurz ook JPEG bestanden latent weergeven van in de handel verkrijgbare JPEG discs (zoals KODAK Picture CD's), of dergelijkke bestanden die zich opgeslagen op een CD-R/RW, DVD+R/RW of DVD-R/RW.

Opmerkingen

• Dit toestel kan geen speciale tekens, zoals dubbelbyte tekens, weergeven in map- en bestandsnamen.
• Afhankelijk van dc discformattering, karakteristiekn of opname-omstandigheden, is het moegelijk dat het toestel Niet in staat is bcpaalde discs maar behoren af te lczen of af te spelen. Voor informatatie omtrent welke discs geschikt zijn voor deze DVD-speler, zich bladzijde 63.
• Als een disc een map bevat meteer dan 500 bestanden, is het möglichk dat het toestel deze disc Nietaar behoren zal kunnen aflezen of asspelen.

1 Doe de disc in de DVD-speler.

Voor MP3 en WMA discs zal het dismenu verzijnen. Voor JPEG discs zal het dismenu op het TV-schem verzijnen. Druk op om de diavoorstelling te latenten beginnen (bij sommige in de handel verkrijgbare JPEG discs kan de diavoorstelling automatisch beginnen). Bij een DivX disc zal het interactieve menu verzijnen als de disc voorzien is van DivX Media Format (DMF). Raadpleeg "Over het DivX Media Format (DMF)" voor details. Anders kunt u de onderstaande stappen volgen.

2 Druk op of om een map te selecteren en druk verwolgens op ENTER.

De bestandenlijst voor de geselecteerde map zal nu op het TV-schem verschijnen.

3 Gebruik, of de cijfertoetsen om een bestand te selecteren en drukervolgens op ENTER.

De weergave begint vanaf het geseleteerde bestand tot het cind van dc map bereikt is.

• Terwijl u maar een JPEG bestand kijkt kutn u inzoomen op het beeld door op ZOOM te drukken. U kutn het uitervergrote deel over het beeld verplaatsen met de cursortoetsen.
• Terwijl u een JPEG bestand bekijkt, kutu het beeld verticaal omklappen met of horizontal omklappen met . U kunt het beeld ook 90 graden draaien met of .
• Terwijl u maar een JPEG bestand kijkt kutu een scaneffect selecteren door herhaaldelijk op ANGLE te drukken.

■ Bekijken van JPEG indexplaatjes

U kunt snel zien welke JPEG bestanden in de geselecteerde map of op de disc staan via de indexplaatjes.

1 Druk op [terwijl u een JPEG disc aan het bekijken bent.

De JPEG beeldbestanden worden weergegeven als indexplaatjes.
Met of kunt u maar de vorige/volgende网页 in de lijst met indexplaatjes bladersen.

2 Om een bepaald bestand op het volledige scherm te latent weergeven, selecteert u het bijbehorende indexplaatje met de cursortoetsen en drukt u verwolgens op ENTER.

• Om de diavoorstelling te latenten beginnen vanaf het eerste beeld op dc huidige pagina, kiest u ccrst net de cursortoetsen, waarna u op ENTER drukt.
• Druk op MENU om terug te keren maar het dismenu.

Over het DivX Media Format (DMF)

Het DivX Media Format (DMF) stelt u in staat DivX bestanden wee te latenten gegen met interactieve functies, zoals menu's, alternativeve audio en ondtiteling. Volg de procedure hieronder om het interactieve menu te bedieren.

1 Doe de disc in de DVD-speler.

Het interactieve menu zal op het TV scherm verschijnen.

2 Gebruik de cursortoetsen om een hoofdstuk te selecteren.

3 Druk op ENTER of om de weergave vanaf het geselecteerde hoofdstuk te lately beginnen.

Openen van het interactieve menuijdens weergave

Druk op MENU.

Terugkeren maar het datadiscmenu wanner het disevmu worden getoond

Druk op.

#

• U kunt de gewenste geluidsweergave kiezen de ondertiteling aan/uit zetten doorijdens weergave op AUDIO of SUBTITLE te drukken.
• Om een taal voor de ondertiteling te selecteren in een extern bestand, dient u "DIVX ONDERT." in te stellen via het instelmenu van de DVD-speler (zie bladzijde 55).

Bekijken of wijzigen van de weergave instellenen via de TV (in-beeld menu) DVD VCD

U kunt de instellenen voor de DVD of VCD (SVCD) die op dit moment worden afgespeeld bekijken en eventueel wijzigen.

Opmerking

Als u het in-beeld menu gebruikt met een VCD of SVCD, za automatisch het PBC menu worden gesloten (zie bladzijde 31).

1 Druk op ON SCREEN verwijl de disc worden weergegeven.

Het in-beeld menu za op het TV-schem verschijnen. De beschikbare onderdelen op het menu hangen mede af van het soort disc.

Voor CD's zal met elke druk op ON SCREEN het tjddisplay als volgt veranderen: TOT. VERSTR. TOT RESTTUID VRSTR TUJD NR RESTTUID NR.

2 Druk op of om een onderdeel van het menu te selecteren en druk verwolgens op

3 Druk op of om deinstelling van het geselecteerde menu-onderdeel te wijzigen. Gebruik de cijfertoetsen om cijfers of bijvoorbeeld een tijd in te voeren.

Druk op omtering te keren maar het vorige menu.Druk op ON SCREEN om het in-beeld menu te sluiten.

Onderdelen van het in-beeld menu

DVD onderdelen Beschrijving
TITEL	De huidige titel en het aantal titels op de disc
HFDSTK	Het huidige hoofdstuk en het aantal hoofdstukken op de disc
AUDIO	De huidige instellingen voor de audiokanalen en de audiotaal
SUBTITLE	De huidige instelling voor dc taal voor dc oncertiteling
ANGLE	Het huidige camcraststandpunt en het aantal cameraststandpunten op dc disc
TT TIOD	De totale weergavetijd van dc huidige titel
H-TIOD	De totale weergavetijd van het huidige hoofdstuk
REPEAT	De huidige instelling voor de herhaalde weergavefunctie
TIJDWRGV	De huidige instelling voor deijdweergave

VCD/SVCD onderdelen Beschrijving
TRACK	Het huidige fragment en het aantal fragmenten op de disc
DISCTIJD	De totale weergavetijd van de disc
TRACKTIJD	De totale weergavetijd van het huidige fragment
REPEAT	De huidige instelling voor de herhaalde weergavefunctie
TIJDWRGV	De huidige instelling voor deijdweergave

Beperken van de weergave van discs DVD

U kunt beperkingen instellen voor de weergave van bepaalde discs met de zogenaamde Kinderslotfunctie (of Ouderlijk toezicht). Alleen gebruikers die het wachtwoord (zie bladzijde 36) kennen kannen dan de betreffende discs bekijken.

Instellen van het kinderslotniveau

U kunt de weergave beperken aan de hand van een van tevoren bepaald niveau (kinderslotniveau). Voor informatatie over het niveau van een bepaalde disc dient u de bij die disc behorende documentatie teraadplegen.

1 Druk op SET UP.

2 Druk op of, selecteer "PAGINA VOORKEUREN", druk op of om/ "KINDERSLOT" te selecteren, en druk verwolgens op

PAGINA VOORKEUREN
AUDIO	1 KINDERSLOT
ONDERTIT	2 G
DISC MENU	3 PG
KINDERSLOT	4 PG 13
VR-LIJST	5 PGR
MP3/JPEG-NAV	6 R
DIVX ONDERT.	7 NC 17
WACHTRWD	8 ADULT

Opmerking

"PAGINA VOORKEUREN" is alleen beschikbaar wanner er geen disc in het toestel zit, of wanner de DVD-speler gestopt is (zic bladzijde 25).

3 Druk op of om een kinderslotniveau of filmkeuringniveau te selecteren en druk verwolgens op ENTER.

1 t/m 7: Gebruikers können discs van een hogeriveau dan het ingesteldeiveau aflspelen zonder een wachtwoord in te voeren. (Hoe lager het nummer, hoe strikter het Kinderslotniveau.)
8 ADULT (Standaardinstelling): Gebruikers können alle discs afspelen zicheren een wachtwoord in te hoeven voeren.

4 Gebruik de cijfertoetsen om het wachtwoord van 6 cijfers in te voeren en druk verwolgens op ENTER.

Opmerkingen

• Het standard-wachtwoord is "000000". Voer de procedure "Veranderen van uw wachtwoord" (zie bladzijde 36)uit om het wachtwoord te veranderen.
• Als u uw wachtwoord vergeten bent, voer dan "000000" in, in plaats van uw eigengachtwoord.

Druk op om'erug te keren maar het vorige menu. Druk op SET UP om het instelmenu te sluiten.
- Om het Kinderslotijdelijk op te heffen zDat u maar een bepaalde disc sunt kijken, sunt u met de cijfertoetsen het wachtwoord invocen op de waaroor bestemde plek (verschijnt wanner er een geblokkeerde disc in het toestel gedaan worden), waarna u op ENTER drukt.

Een disc vergrendelen (blokkeren) Veranderen van uw wachtwoord

U kunt maximaal 40 specifieke discs vergrendelen of blokkeren, zodat denen nicht{kennen aufgespeeld.

1 Druk op SET UP verwijl de disc die u wilt blokkeren of vergrendelen in de DVD-speler geladen worden.
2 Druk op of, selecteer "ALG. INSTELLINGSPAGINA", druk op of om "DISCOVERGR." te selecteren, en druk verwolgens op

3 Druk op of , selecteer "VERGRENDELEN" en druk cervolgens op ENTER.

Om de vergrendeling van een disc op te heffen Selecteer "OPENEN" bij stap 3.

中

• Druk op om terug te keren maar het vorige menu. Druk op SET UP om het instelmenu te sluiten.
• Om de blokkering of vergrendeling tijdelijk op te heffen zDat u waar een bcpaalde disc Aunt kijken, aunt u met dcijfertoetsen het wachtwoord invoeren op de waaroor bestemde plek (verschijnt wanner er een geblokkeerde disc in het toestel gedaan worden), waarna u op ENTER drukt.

Volg de procedure hieronder om uw wachtwoord, waarmee uaar geblokkeerde discs kunt kijken, te veranderen.

1 Druk op SET UP.

Het instelmenu za op het TV-schem verschijnen.

2 Druk op of, selecteer "PAGINA VOORKEUREN", druk op of om "WachtwRD" te selecteren, en druk verwolgens op

Opmerking

"PAGINA VOORKEUREN" is alleen beschikbaar wonneer er geen disc in het toestel zit, of wonneer de DVD-speler gestopt is (zie bladzijde 25).

3 Druk op ENTER om het scherm voor het veranderen van het wachtwoord te openen.
4 Gebruik de cijfertoetsen om het huidige wachtwoord van 6 cijfers in te voeren bij "OUD WACHTWRD", voer het neue wachtwoord van 6 cijfers in bij "NIEUW WCHTW." en ook bij "BEVESTIG WW" en druk verwolgens op ENTER.

Opmerkingen

• Het standaard-wachtwoord is "000000".
• Als u uw wachtwoord vergeten bent, voer dan "000000" in, in planta's van uw eigcn wachtwoord.

中

Druk op om'erug te keren maar het vorige menu. Druk op SET UP om het instelmenu te sluiten.

FM/AM afstemmen

Er zich twee manieren om af te stemmen op een zender: automatisch en handmatig. Automatisch afstemmen gaat goed wanneer u sterke signalen ontvangt en er weinig storing is. Als het signaal van de zender waar u op wilt afstemmen te zwak is, moet u er met de hand op afstemmen. U kunt ook maximaal 40 zenders (A1 t/m E8: 8 voorkeuzenders in 5 groepen) automatisch of met de hand voorprogrammeren.

Automatisch afstemmen

Automatisch afstemmen gaat goed wanner u sterke signalen ontvangt en er weinig storing is.

Handmatig afstemmen

Als het signaal van de zender waar u op wilt afstemmen te zwak is, moct u er met de hand op afstemmen.

1 Verdraai INPUT op het voorpaneel van de receiver en selecteer de "TUNER" (radio) als signaalbron.
2 Druk net zo vaak op PRESET/BAND tot u “FM” of “AM” heeft geselecteerd.

Wonneer de indicator voor de Voorkeuzenzenders oplicht, staat de receiver in de stand voor het afstemmen op voorkeuzczenders. Voor details, die bladzijden 38 en 39.

3 Druk op AUTO/MAN'L zodat de AUTO indicator op het display oplicht.
4 Druk op PRESET/TUNING / om het automatisch afstemmen te latent beginnen.

Wanner de receiver is afgestemd op een zender, za de TUNED indicator oplichten en za de freqente waarop is afgestemd worden getoond op het display op het Voorpaneel.

• Druk op om af te stemmen op een hogere frequentie.
• Druk op om af te stemmen op een lagere frequente.

1 Verdraai INPUT op het voorpaneel van de receiver en selecteer de "TUNER" (radio) als signalbron.
2 Druk op PRESET/BAND en selecteer "FM" of "AM".

Wanner de indicator voor de Voorkeuzenzenders oplicht, staat de receiver in de stand voor het afstemmen op voorkeuzenzenders. Voor details, die bladzijden 38 en 39.

3 Druk op AUTO/MAN'L zodate de AUTO indicator van het display verdwijnt.
4 Druk op PRESET/TUNING / om met de hand af te stemmen op de gewenste zender.

Houd de toets ingedrukt om de freiagentie doorlopend te lien veranderen.

■ Omschakelen van de frequentlystap voor het afstemmen (Alleen modellen voor Azie en Taiwan)

Omdat de tussenruimte:tussen de frequentries van naburige zenders verschilt per gebied, zult u misschien de frequentiestap要去en aanpassen.

1 Houd, verwijl de receiver uit (standby) staat, PRESET/BAND op het voorpaneel ingedrukt en druk verrolgens op STANDBY/ON. De receiver worden ingeschakeld.
2 Druk herhaaldelijk op PRESET/BAND en selecteer "FM 50k/AM 9k" of "FM 100k/ AM 10k".
3 Druk op STANDBY/ON om de instelling te bevestigen.

Automatisch voorprogrammeren

Volg de procedure hieronder om automatisch radiozenders voor te programmeren.

1 Verdraai INPUT op het voorpaneel van de receiver en selecteer de "TUNER" (radio) als signaalbron.

2 Houd MEMORY tenminste twee seconden ingedrukt.

De AUTO en MEMORY indicators zullen gaan knipperen op het display op het voorpaneel.

• Het automatisch voorprogrammeren begint vanaf de laagste freiagentie en zoekt maar steeds hogere frequencies.
• De receiver wijst automatisch een voorkeuzenummer toe aan elk van de gezonden zenders.

Opmerkingen

• U kurz maximaal 40 AM en FM zenders automatisch latent voorprogrammeren.
• (Alleen modellen voor Europa en het V.K.) Bij het automatisch Voorprogrammeren worden alleen Radio Data Systemeem zenders en AM zenders voorgecprogrammcerd.

Handmatig voorprogrammeren

U kunt ook met de hand maximaal 40 zenders (A1 t/m E8: 8 zenders in 5 groepen) voorprogrammeren.

Zie bladzijde 37 voor aanwijzingen over hoe u要去 afstemmen op een zender.

2 Druk op MEMORY.

De MEMORY indicator knippert ongeveer 5 seconden lang op het display op het Voorpaneel.

3 Houd PRESET/TUNING / ingedrukt om een voorkeuzegroep (A t/m E) te kiezen verwijl de MEMORY indicator aan het knipperen is.

4 Druk herhaaldelijk op PRESET/TUNING / om het gewenste voorkeuzenummer (1 t/m 8) te selecteren verwijl de MEMORY indicator nog aan het knipperen is.

5 Druk op MEMORY verwijl de MEMORY indicator knippert.

De PRESET en MEMORYindicators zullen oplichten op het display op het voorpaneel.

6 Herhaal de stappen 1 t/m 5 tot u alle gewenste zenders heeft voorgeprogrammeerd.

Selecteren van voorkeuzegers

U kunt op de gewenste zender afstemmen door eenvoudigweg het voorkeuzenummer waaronder die zender is opgeslagen te selecteren (zie bladzijde 38).

1 Verdraai INPUT op het voorpaneel van de receiver en selecteer de "TUNER" (radio) als signalbron.
2 Druk herhaaldelijk op PRESET/BAND zodate voorkeuze-indicator oplicht op het display op het voorpaneel.
3 Houd PRESET/TUNING / ingedrukt om een voorkeuzegroep (A t/m E) te selecteren en drukervolgens herhaaldelijk op PRESET/TUNING / om een voorkeuzenummer (1 t/m 8) te selecteren.

中

U kunt ook met de afstandsbediening voorkeuzezenders selecteren. Druk terwijl de afstandsbediening in de TUNER stand staat (zie bladzijde 8) herhaaldelijk op BAND en selecteer "PRESET". Om een voorkeuzegroep (A t/m E) te selecteren,

dient u herhaaldelijk op A-E te drukken. Om een voorkeuzenummer (1 t/m 8) te selecteren, dient u herhaaldelijk op PRESET te drukken, of kunt u de cijfertoetsen gebruiken (1 t/m 8).

Afstemmen op Radio Data Systeem zenders (Alleen modellen voor het V.K. en Europa)

Het Radio Data Systeem (alleen modellen voor het V.K. en Europa) is een systeem voor gegevensoverdracht dat door FM zenders in een groot+aantal landen worden gezruikt. De Radio Data Systeem functies worden verzorgd door zenders in een netwerk. Dit toestel is geschikt voor verschillende soorten Radio Data Systeem gegevens, zoals PS (Programma Service naam), PTY (Programmatype), RT (Radio Tekst), CT (Klok-tijd), EON (Enhanced Other Networks; Verbeterde service andere netwerken) runaway er worden afgestemd op Radio Data Systeem zenders.

Selecteren van een Radio Data Systemeerprogramma

Met deze functie kunt u eén van de 15 Radio Data Systemeer programmatypes selecteren en het toestel onder alle beschikbare voorkeuzegers延期 zoeken aan programme's van het gewenste type.

1 Zet de receiver in de "FM" functie.

Zie bladzijde 37 voor aanwijzingen over hoe u要去 afstemmen op een zender.

2 Druk op PTY SEEK MODE om de receiver in de PTY SEEK functie te zetten.

De PTY indicator en de naam van het geselecteerde programmatype zullen gaan knipperen op het display op het voorpaneel.

中

• Om dc PTY SEEK functie tc annuleren, dient u nog cens op PTY SEEK MODE te drukken.
• De PTY SEEK functie wordenatisch geannuleerd wanneer er ongeveer 20 seconden lang nicht op een toets gedrukt worden.

3 Druk herhaaldelijk op PRESET /om het gewenste programmatype te selecteren.

De naam van het geselecteerde programmatype za verzschijnen op het display op het voorpaneel.

Programmatype	Beschrijving
NEWS	Nieuws
AFFAIRS	Actualiteit
INFO	Algemene informatie
SPORT	Sport
EDUCATE	Educatie
DRAMA	Theater
CULTURE	Cultuur
SCIENCE	Wetenschap
VARIED	Licht amusement
POP M	Populaire muziek
ROCK M	Rock muziek
M.O.R. M	Middle-of-the-road muziek (easy-listening)
LIGHT M	Licht klassiek
CLASSICS	Klassiek
OTHER M	Overige muziek

4 Druk op PTY SEEK START om maar geschikte Radio Data Systemeum voorkeuzegers te zoeken.

Zodra er een zender worden gezonden die een programme van het gewenste type uitzendt, za de receiver het zoeken staken, waarna de programmaservicenaam en de PTY HOLD indicator zullen oplichten op het display op het voorpaneel.

Als er geen zender gezonden kan worden die een programme van het gewenste type uitzendt, za de op dit moment geselecteerde freiorentie verschijnen.

Druk nog cens op PTY SEEK START om het zocken maar zenders te stoppen.

5 Herhaal stap 4 tot u de gewenste zender gezonden heeft.

Tonen van Radio Data System informatatie

Gebruik deze functie om de 4 types Radio Data Systeme informatatie waar te latent worden: PS (Programmaservice), PTY (Programmatype), RT (Radio Tekst) en CT (Klok Tijd). De correspondende indicators zullen oplichten op het display op het voorpaneel.

Opmerkingen

• U kunt deze Radio Data Systemeem functies alleen selecteren wanneer dc correspondencende indicators oplichten op het display op het voorpaneel. Het kan even duren voor de receiver alle Radio Data Systemeem geevens hebft ontvangen van de zender in kwestic.
• U kurz alleen de door de zender aangeboden Radio Data Systeme functies selecteren.
• Als de signalen nicht goed genoeg konnen worden ontvangen, is het möglichk dat dit toostel geen gebruik kan makeen van de Radio Data Systeem geevens. De "RT" functie in het bijzonder verzegt een groe hoeveelheid geevens en het is daarom möglichk dat deze functie Niet beschikbaar is zichs wanner de andere Radio Data Systeem functies wel beschikbaar zijn.
• Bij slechte ontvangstkest u op AUTO/MAN'L op het voorpaneel drukken zodate AUTO indicator verdwijnt van het display op het voorpaneel.
• Als het signaal externe storing ondervindt verwijl de receiver de Radio Data Systeem gevevens aan het ontvangen is, kan de ontvangst onverwacht onderbroken worden en kan de melding "...WAIT" verschijnen op het display op het voorpaneel.
• Wanner de "RT" functie wordt geselecteerd, kan de receiver maximaal 64 alfanumericke tekens, inclusief het trema, aan programmagegevens op het display tonen. Tekens die nicht kuren worden wccrgeven worden verrangen door een "_" (onderstreping).

Druk, verwijl er is afgestemd op een Radio Data System zender, herhaaldelijk op FREQ/TEXT om de gewenste weergavefunctie voor Radio Data Systeme gevevens te selecteren.

• Selecteer "PS" om de naam van het ontvangen Radio Data Systeme programma wee te lately gezven.
• Selecteer "PTY" om het type van het ontvangen Radio Data Systeme programma weer te lately gezven.
• Selecteer "RT" om eventuele tekstgegevens voor het ontvangen Radio Data Systemeemprogramma waar te lately gezven.
• Selecteer "CT" om dearend op dit moment wee terlaten gehen.

Aanvullende CT (klok-tijd) instellingen

De CT geveens die worden ontvangen via het Radio Data Systeem können worden gezrukt om de ingebouwde klok van de receiver bij te regelen.

3 Druk herhaaldelijk op PTY SEEK MODE, selecteer “CT→Clock” of “Local CT” en druk verwolgens op PTY SEEK START omBeen en weer te schakelen:tussen“ON”en“OFF”.

CT Clock

Kies "ON" als u wilt dat de via de Radio Data Systemeum zenders verzregen CT gegevens+kennen worden gezrukt om de ingebouwde klok van de receiver bij te regelen. (De standardinstelling is "ON".)

Local CT

Kies "ON" als u wilt dat de zomertijd zal worden toegepast op de CT gegevens zoals ontvangen van de Radio Data Systeem zenders. (De standardinstelling is "ON".)

4 Druk op FREQ/TEXT om de weitere instellungen te bevestigen.

1 Druk verwijl er is afgestemd op een Radio Data Systemeem zender, herhaaldelijk op DISPLAY zodate de klok verschijnt op het display op het voorpaneel.
2 Druk een keer op FREQ/TEXT.

"CT Clock" zal op het display op het voorpaneel verzchijnen.

Instellen van de timer

De receiver—heft 2 soorten timer functions: een aan/uit timer en een slaaptimer. De aan/uit timer zet de receiver automatisch aan of uit (standby) op de door u opgegeven vrij. De slaaptimer zet de receiver uit (standby) nadat een bepaalde vrij verlopen is. De DVD-speler worden ook automatisch in- of uitgeschakeld als deze met de receiver verbonden is via een systeemaansluiting (zie bladzijde 12).

Instellen van de aan/uit timer

De aan/uit timer zet de receiver automatisch aan of uit (standby) op de door u opgegeven vrij. U kunt ook een bepaalde signaalbron instellen die de receiver automatisch zar selecteren zodra deze worden ingeschakeld door de timer.

Opmerking

• U kunt de aan/uit timer alleen gebruiken wanner u van tevoren reeds dc klok heeft ingesteld (zie bladzijde 19).
• Als u langer dan 30 seconden geen toets aanraakt, worden alle voorgaande handelingen UIT het geheugen gewist en zal er worden谈起gekeerd maar het normale display.

1 Druk herhaaldelijk op DISPLAY op het voorpaneel van de receiver en selecteer "Timer Input".

De TIMER indicator zal gaan knipperen op het display op het voorpaneel.

2 Verdraai INPUT om de signalbron in te stellen die de receiver automatisch za selecteren zodia deze worden ingeschakeld door de timer.

Als u de "TUNER" (radio) selecteert, kurz u verwolgens met PRESET/BAND de gewenste radioband kiezen. Als u een voorkeuzezender wilt selecteren, dient u de stappen 2 en 3 van de "Selecteren van voorkeuzezenders" procedureuit te voeren (zie bladzijde 39).

3 Druk nogiens op DISPLAY en selecteer "ON Time".

4 Geef hetijdstip op wonneer u de receiver aan wilt zetten.

Voer de stappen 3 en 4 onder "Stap 2: Instellen van de klok"uit (zie bladzijde 19) om de uren en minutes in te stellen.

5 Druk nogiens op DISPLAY, selecteer "OFF Time" en geef verwolgens hetijdstip op wanner u wilt dat de receiver UIT gaat opdezelfde manier als bij stap 4.

6 Druk nu op TIMER om de receiver uit te schakelen met de door u bepaalde timerinstellungen.

De TIMER LED zal nu oplichten. De receiver zal automatisch aan of uit (standby) worden gezet op de door u opgegevenarend.

中

Als u de receiver uitschakelt met "OFF Time", dient u herhaaldelijk op DISPLAY te drukken tot de klok verschijnt op het display op het voorpaneel, waarna u op TIMER drukt. De TIMER indicator zal oplichten op het display op het voorpaneel.

Instellen of annuleren van de aan/uit timer

Druk op TIMER op het voorpaneel verwijl de klok getoond wordt of verwijl het toesteluit (standby) staat.

Gebruiken van de slaaptimer

De slaaptimer zet de receiver uit (standby) nadat een bepaaldeijd verlopen is.

Druk herhaaldelijk op SLEEP om de gewenste tijsdsduur te selecteren.

Met elke druk op deze toets za de ingestelde tijdsduur als volgt veranderen:

De SLEEP indicator zal oplichten op het display op het voorpaneel.

• De slaaptimer worden geannuleerd wannecr u de receiveuruit (standby) zet.
• Als u eén keer op SLEEP drukt werwijl de slaaptimer in werkig is, zal er op het display op het voorpaneel worden aangegeven hoeveelijd er nog resteert.

Annuleren van de slaaptimer

Druk net zo vaak op SLEEP tot u "SLEEP OFF" geseleceerd heeft.

Instellen van de automatische uitschakelfunctie

U kunt gebruik makes van een automatische uitschakelfunctie die het toestel automatisch uit (standby) zet wanner er 30 minutes lang geen handelingen met het toestel worden uitgevoerd verwijl de receiver in de DVD/CD stand staat. (De standaardinstelling is "AUTO STANDBY ON".)

Opmerkingen

• Behalve wanner de DVD-speler correct met de receiver is verbonden via een systeemaansluiting (zie bladzijde 12), za alles functie nict werkken voor uw systeme.
• Deze functie werkt nicht voor uw systeme tijdens weergave.

1 Verdraai INPUT op het voorpaneel van de receiver en selecteer "DVD/CD" als signaalbron.
2 Druk op MEMORY.

De huidige instelling zal ongeveer vijf seconden lang op het display op het voorpaneel van de receiver worden aangcgeven.

3 Druk verwijl de huidige instelling worden getoond op het display op het voorpaneel op of omBeen en weer te schakelenussen "AUTO STANDBY ON"of "AUTO STANDBY OFF".
4 Druk op MEMORY of wacht vrij seconden zonder verdere handelingen te verrichten om de instelling te bevestigen.

Bedienen van externe apparatuur

Naast de receiver (RX-E810) en DVD-speler (DVD-E810)URT u ook functies voor andere door YAMAHA gefabricriceerde componenten of een iPod die is aangesloten via een YAMAHA iPod universeel dock (zoals de los verkrijgbare YDS-10) bedieren met de meegeleverde afstandsbediening. Om een TV van een andere fabrikant te konnen bedieren, moet u de juiste afstandsbedieningscode instellen (zie bladzijde 48).

Opmerking

Alhankelijk van het product in kwestie is het mogelijk dat de afstandsbediening Niet in staat is uw externe apparatuur aan te sturen. Gebruik in dit geval dc afstandsbcedicnig die met hct product in kwestie zelf werd meegeleverd.

Mogelijk handelingen

■ AUX/TV stand Mogelijkheden in de AUX/TV stand

De volgende handelingen zijn möglichk met de TV als u de juiste afstandsbedieningscode heeft ingesteld (zie bladzijde 48).

Druk op AUX/TV om de afstandsbediening in de AUX/TV stand te zetten voor u de volgende handelingen gaat uitvoeren.

①TV CH +/-

Hiermee cunt u overschakelen maar een ander TV kanaal.

②TV INPUT

Hiermee kunt u overschakelen maar een andere ingang op de TV.

③TV VOL +/-

Hiermee kun u het TV volume instellen.

④ POWER TV

Hiermee zet u de TV aan ofuit (standby).

⑤PROG

Hiermee Aunt u een afstandsbedieningscode instellen.

■ DOCK stand

Mogelijkheden in de DOCK stand

De volgende handelingen zijn möglichk wonneer uw iPod is aangesloten via een YAMAHA iPod universeel dock (zoals de los verkrijgbare YDS-10). Voor details omtrent de bediening van een iPod,zie "Gebruiken van het iPod" op bladzijde 49.

#

Druk op DOCK om de afstandsbediening in de DOCK stand te zetten voor u de volgende handelingen gaat uitvoeren.

①

Hiermee stopt u de weergave.

②

Hiermee pauzeert u de weergave.

③K

Hiermee springt u maar het volgende fragment. Houd de toets ingedrukt om nsel terug te spoelen.

④INFO.

Hiermee schakelt uBeen en weeer tussen de eenvoudige afstandsbedieningsfunctie en de uitgebvre menufunctie.

⑤REPEAT

Hiermee aunt u in de menufunctie de herhaalde weergavefunctie selecteren.

⑥SHUFFLE

Hiermee aunt u in de menufunctie de willekeurige weergavefunctie selecteren.

(7)

Hiermee begint u de weergave.

8

Hiermee springt u terug maar het vorige fragment. Houd de toets ingedrukt om snel terug te spoelen.

⑨ MENU

Hiermee keert u terug maar een hoger niveau in het iPod menusystem.

Cursortoetsen ( ENTER

Druk op omtering te keren maar een hoger niveau in het iPod menusystem.

Druk op of om een item in de geseleeteerde groep te selecteren.

Druk op of ENTER om de geselecteerde groep te openen. (Als u op ENTER drukt wonneer er een song geselecteerd is, zal de weergave waarvan beginnen.)

TAPE stand

Mogelijkheden in de TAPE stand

De volgende handelingen zijn möglichk voor een YAMAHA cassettedeck.

#

Druk op TAPE/MD om de afstandsbediening in de TAPE stand te zieten voor u dc volgende handelingen gaat uittvoeren.

①

Hiermee stopt u de weergave.

②

Hiermee pauzeert u de opname.

③K

Snel terug.

(4)

Hiermee begint u de weergave.

(5)

Snel vooruit.

⑥ Cursortoetsen（V

Druk op om de voorzijde van de cassette af te spelen, of op om dechterzijde van de cassette af te spelen.

Druk op om de opname op het cassettedeck teCTXen beginnen.

Druk op dom allebei de kanten van de cassette achefter elkaar wee ter laten gehen.

Invoeren van afstandsbedieningscodes

U kurz TV's van andere fabrikanten bedieren door de juiste afstandsbedieningscode in te stellen (zie "LIJST MET AFSTANDSBEDIERINGSCODES" awhile handling) Volg de procedures hieronder om de juiste afstandsbedieningscode in te stellen.

1 Druk op AUX/TV om de afstandsbediening in de AUX/TV stand te zetten.
2 Houd PROG, druk op AUX/TV en gebruik cervolgens de cijfertoetsen om de drie cijfers van de afstandsbedieningscode in te voeren (zie de "LIJST MET AFSTANDSBEDIERINGSCODES" acheerin deze handleiding).
3 Zie "AUX/TV stand" op bladzijde 46 en probeer uw TV te bedieren om te controleren of de juiste code is ingesteld.

Als uw apparatuur Niet goed reageert, is de afstandsbedieningscode misschien Niet correct. Voer in dit geval stap 2 opniew uit.

Opmerkingen

• Een eenmaal ingestelde afstandsbedieningscode zal worden gewist wanneer de afstandsbediening ongeveer twee minutes zichonder stroom is geweest. In een dergelijk geval zult u de afstandsbedieningscodes opnieuw要去en instellen nadat u de batterijnen heeft verrangen. (Pas op dat u de toetsen van de afstandsbediening Niet indukt verwijl u de batterijnen verrangt. Hierdoor konnen de instelleningen worden gewist.)
• Als er mecerdre codes zich voor dc fabrikant van uw component, probeer ze dan een voor een tot u de juiste gezonden heeft.

Gebruiken van het iPod

Wanner uw iPod is geplaatst in een YAMAHA iPod universeel dock (zoals de los verkrijgbare YDS-10) verbonden met de DOCK aansluiting van de receiver (zie bladzijde 17), kunt met de meegeleverde afstandsbediening de weergave van uw iPod regelen. U kunt uw iPod bedieren via het display op het Voorpaneel van dit toestel (menufungtie) of zonder dit hulpmiddel (eenvoudige afstandsbedieningsfunctie).

Opmerkingen

• Alleen iPod apparatuur met een iPod (Click and Wheel), iPod nano en iPod mini worden ondersteund.
• Afhankelijk van het model of de softwareversie van uw iPod is het möglichk dat sommige functies daarmee Niet compatibel zich.

Voor een complete lijst met afstandsbedieningsfuncties voor uw iPod, verwijzen we uaar de DOCK functie (zie bladzijde 47).
Voor een complete lijst met statusmeldingen die op het display op het Voorpaneel kannen verschijnen verwijzen we uaar het "iPod" gedeelte in het hoofdstuk "Verhelpen van storingen" (zie bladzijde 60).

1 Druk op DOCK om uw iPod als signaalbron te selecteren.

2 Druk op INFO. om Been en wee ter schakelen tussen de eenvoudige afstandsbedieningsfunctie en de uitgebrede menufungtie.

Eenvoudige afstandsbedieningsfunctie

• Kijk op het scherm van uw iPod om het menu te bedieren.
  Bedien de iPod met de bedieningsorganen op de iPod zelf, of met de meegeleverde afstandsbediening.

Uitgebrende menufunctie

• Kijk op het display op het voorpaneel van de receiver om het menu te bedieren.
  Bedien de iPod met de meegeleverde afstandsbediening.
• U kunt de "Setup" installingen van de iPod wijzigen.

3 Gebruik de cursortoetsen om het iPod menu te bedieren en druk verrolgens op om de weergave van de geselecteerde song (of groin) te latenten beginnen.

Raadpleeg voor details omtrent de uitgebreide iPod menufunctie "Uitgebrede menufunctie" (zie bladzijde 50).

In de eenvoudige afstandsbedieningsfunctie kutu ook de bedieningsorganen op de iPod zich gefbruiken.

Uitgebreide menufungtie

In de uitgebreide menufunctie kurz u de iPod bedieren via het display op het voorpaneel van de receiver. Via de uitgebreide menufunctie kurz u ook de "Setup" instelleningen wijzigen.

Opmerking

Sommige tekens können nicht worden weergegeven op het display op het voorpaneel van de receiver. Dergelijkte tekens worden verwangen door een " (onderstreping).

iPod menu

1 Selecteer de uitgebrende menufunctie (zie bladzijde 49).

Het eerste iPod menuschem zal nu verschijnen op het display op het voorpaneel.

De iPod bedieningsindicators (zie bladzijde 5) lien voor elke stap zien welke toetsen er gebruikt hunnen worden.

2 Druk op of om het gewenste menu te selecteren en druk verwolgens op OF ENTER om het geselecteerde menu te openen.

De naam van het eerste item in het geopende menu za nu verschijnen.

#

• De iPod menu-indicators (zie bladzijde 5) tonen het op dit moment geselecteerde iPod menu.
• Omtering te keren naar het hoogste niveau in het iPod menusysteme, kunu op of MENU drukken.

3 Herhaal stap 2 tot u het gewenste item geselecteerd heeft en drukervolgens op om de weergave van het gewenste item (groep of song) te latent beginnen. Als u bij stap 2 "Setup"selecteert, kunt u met of het gewenste instelmenu selectoren en cervolgens deinstelling wijzigden door herhaaldelijk op ENTER te drukken.

Setup menu

Shuffle: Off, Songs (Willekeurige weergave songs), Albums (Willekeurige weergave albums)

Repeat: Off, One (Herhaalde weergave songs), ALL (Herhaalde weergave groepen)

FL Scroll: Cont (Laat de songtitel doorlopend over het scherm schuiven; standardinstelling), Once (Laat de songtitel een keer over het scherm schuiven)

Bij weergave van een fragment (of groep) via de menufunctie kunt u met andere gegevens (zoals de songtitel, de verstreken weergavetijd, de naam van de artiest, of de titel van het album) op het display op het voorpaneel latent tonen.

Configureren van de instellingen van de DVD-speler (instelmenu)

Via het instelmenukestu verschillende instellenen of handige functies verrachten die invloed hebben op hoe de DVD-speler werkt. Volg de procedure hieronder om het instelmenu te bedieren.Voor details over de instellenen die beschikbaar zich op de diverse menuschermen,zie "Onderdelen van het instelmenu"op bladzijde 52.

1 Druk op DVD/CD om de afstandsbediening in de DVD/CD stand te zetten.

2 Druk op SET UP. Het instelmenu za op het TV-schem verschijnen.

3 Druk op of enselecteer "ALG. INSTELLINGSPAGINA", "INSTELLINGSPAGINA AUDIO", "INSTELPAG. VIDEO" of "PAGINA VOORKEUREN".

Opmerking

"PAGINA VOORKEUREN" is alleen beschikbaar wonneer er geen disc in het toestel zit, of wonneer de DVD-speler gestopt is (zie bladzijde 25).

4 Druk op of selecteer het gewenste menu en druk verwolgens op

Druk op ENTER als het geseleeteerde menu een submenu bevat.

Als er twee ofmeer submenu's in het geselecteerde menu staan, kunt u met of het gewenste submenu selecteren en dan op ENTER drukken.

5 Druk op of selecteer de gewenste instelling en druk verwolgens op ENTER.

Om sommige instellingen te können veranderen zult u met de cijfertoetsen het wachtwoord in要去en voeren.

Druk op omtering te keren maar het vorige menu. Druk op SET UP om het instelmenu te sluiten.

Onderdelen van het instelmenu

De volgende tabel geeft details over de onderdelen in het instelmenu van de DVD-speler Voor instructies over het bedieren van het instelmenu, zie "Configuureren van de instellingen van de DVD-speler (instelmenu)" op bladzijde 51.

Bladzijde Menu	Submenu Parameter
ALG. INSTELLINGSPAGINA	DISCOVERGR.		Zie bladzijde 36 voor details. (Standaardinstelling: OPENEN)
	PROGRAMMA	INPUT-MENU	Zie bladzijde 29 voor details.
	OSD-TAAL		Zie bladzijde 20 voor details. (Standaardinstelling: ENGELS)
	SCREENSAYER		De schermbeveiliging (screen saver) voorkomt dat uw TV-schem inbrandt. (Standaardinstelling: AAN)AAN:De schermbeveiliging worden ingeschakeld wanner de weergave van de disclanger dan 15 minuten gestopt of gpauzeerd is.UIT:De schermbeveiliging is uitgeschakeld.
	DIVX(R)-VOD-CODE		U kunt de DivX® VOD (Video On Demand) registratiecode latent zienwaarmee u video's kunt hunen en aanschaffen via de DivX® VOD service.Bezoek voor meer informatie de website op www.divx.com/vod.
INSTELLINGSPAGINA AUDIO	ANAL. UITGANG		U kunt dc instellenen voor dc analoge uitgangssignalen wijzigelen.(Standaardinstelling: STEREO)STEREO:Er worden alleen geluid weergegeven via de twee voor-luidsprekerkanalen.LINKS/RECITS:Er worden multikanaals geluid weergegeven als dc DVD-speler is aangeslopen op een Dolby Pro Logic decoder via analoge aansluitingen.VIRT. SURR:Reproduert virtuele surroundkanalen.
	DIGIT. AUDIO	DIGIT.UITGANG	U kunt het digitale uitgangssignaal instellen aan de hand van de aangeslotenaudio-apparatuur. (Standaardinstelling: ALLES)UIT:Schakelt de digitale uitgangssignalen uit.ALLES:Kies hiervoor als u de DVD-speler heeft aangesloten op een multikanaalldecoder/versterker via een digitale verbinding.ALEEN PCM:Kies hiervoor wannecr uw recciver geen multikanaals audiosignalen kan decoderen.
		LPCMOUTPUT-UITGANG	Als u dc DVD-speler digitaal hecft aangesloten op een voor PCM geschikteversterker, dient u de LPCM uitgangsinstelling aan te passen. Hoe hoger debemonsteringsfrequencie, hoc better dc gelskwaliteit.(Standaardinstelling: 48KHz)48KHz:Voor weergave van discs die+zijn opgenomen met een bemonsteringsfrequentievan 48 kHz.96KHz:Voor weergave van discs die+zijn opgenomen met een bemonsteringsfrequentievan 96 kHz.

Bladzijde Menu	Submenu Parameter
INSTELLINGSPAGINA AUDIO	CD-UPSAMPLING *1	U kunt een muziek-CD digitaal omzetten maar een signal met een hogere bemonsteringsfrequentie voor een betore geluidskwaliteit. Als u de 'upsampling' functie heeft ingeschakeld za de DVD-speler automatisch waar stercowergave overschaklen. (Standaardinstilling: UIT) UIT: De 'upsampling' functie is uitgeschakeld. 88.2kHz (X2): Zet de bemonsteringsfrequentie van CD's omঃ een particulie die twee keer hoger is dan het origineel. 176.4kHz (X4): Zet de bemonsteringsfrequentie van CD's omঃ een particulie die vier keer hoger is dan het origineel.
	NachtSTAND	U kunt harde geluiden zachter maken en heel zachte geluiden harder zodat ze better te verstaan+zijn. Deze instelling werkt alleen bij weergave van een Dolby Digital 2-kanaals bronsignaal. (Standaardinstilling: UIT) AAN: :Schakelt de nacht-weergavefunctie in. UIT: :Schakelt de nacht-weergavefunctieuit.
	LIP SYNC	U kunt een vertraging (00 t/m 200 ms) toevoegen aan het weergegeven geluid zodat dit synchroon loopt met de weergegeven beelden. (Druk op om de vertraging in te stellen en druk verzolgens op ENTER om de instelling definitifc te maken.) (Standaardinstilling: 00 ms)
INSTELPAG.VIDEO*2	TV-TYPE*3	U kunt het kleursysteme van de DVD-speler aanpassen aan dat van uw TV. (Standaardinstilling: NTSC voor modellen voor de V.S. en Canada, MULTI voor modellen voor Korea en PAL voor andere modellen) PAL: Kies hiervoor als de op de DVD-speler aangesloten TV gebruik maakt van het PAL systeme. NTSC: Kies hiervoor als de op de DVD-speler aangesloten TV gebruik maakt van het NTSC systeme. MULTI: Kies hiervoor als de op de DVD-speler aangesloten TV geschikt is voor zowel PAL als NTSC (een zogenaamde multi-sytemeTV).
	TV-SCHERM	U kunt de door de DVD-speler geproducederde beeldverhouding aanpassen aan die van uw TV. Wannecr de geselecterde instelling niets beschikkaar is op de disc die in het toestel zit, hebdt deze instelling geen invloed op de weergave van de disc. (Standaardinstilling: 4:3 PAN SCAN) 4:3 PAN SCAN: Kies hiervoor als u een normale TV hecht en hct nicht erg vindt als dc bcide,zijkanten van het beeld verrormd worden of verloren gaan om het beeld uw TV-schem tc laten vullen. 4:3 LETTER BOX: Kies hiervoor als u een normale TV hecht. In dit geval zal een breedbeeldsignal waarden weergegeven met Zwarte balken boven en onder op het TV-schem. 16:9: Kies hiervoor als u een breedbeeld TV heeft.

1 "CD-UPSAMPLING" is alleen beschikbaar wannecr een muziek CD in de DVD-speler zit.
2 De video-installingen van uw TV hebben ook invloed op het weergegeven beeld. Zorg er.daarom voor dat Niet alleen de instellenen van dit toctstel, maar ook die van uw TV optimaal zijn.
*3 Als het beeld op uw TV verrormd is, is het möglichk dat de instelling voor het kleursystem (PAL of NTSC) van de DVD-speler zich overeenkomt met die van uw TV. Om in een dergelijk geval de instelling voor het kleursystem om te schakelen, dien u op en dan op AUDIO te drukken toen wijl de dislade open staat.

Configureren van de instellingen van de DVD-speler (instelmenu)

Bladzijde Menu	Submenu Parameter
INSTELPAG.VIDEO*2	PROGRESSIEF *4	Wonneer u de DVD-speler aansluit op een TV die geschikt is voor progressieve scanweergave via een component video-aansluiting,kest u de progressive scanweergave gebruiken om te genieten van DVD video van hoje kwalitcit.(Standaardinstelling: UIT)AAN:Schakelt de progressieve scanweergave in.UTT:Schakelt de progressieve scanweergave uit.
	KLEURINST.	U kunt kiezen uit drie voorgeprogrammeerde instellenen voor de kleurweergave,of dit zelf in detail instellen.(Standaardinstelling:STANDAARD)STANDAARD:Maakt gebruik van de standard TV beeldinstelleningen.HELDER:Maakt het TV becdl helderdcr (lichter).ZACHET:Maakt het TV becdl zachter.PERSOONLIJK:U kunt aparte instellenen verrichten voor de holderheid,het contrast,de tint en de kleurverzadiging.(Druk op △ of √om het gewenste item te selecteren.gebruik ▓ of ▢om de instelling te wijzigelen en druk verwolgens op op ENTER om de十几年e instelling definitief te make.)
	COMPONENT(Alleen modellen voor het VK en Europa)	Voor wat bettreft de aansluiting via welke dc component videosignalcn zullen worden geproducederd kunt u kiezen tussen de COMPONENT en AV aansluitingen.(Standaardinstelling: RGB)YUV:Kies hiervoor als u de TV verbindt met de COMPONENT aansluitingen.RGB:Kies hiervoor als u de TV verbindt met de AV aansluiting(SCART).
	ZWARTNIVEAU(Alleen modellen voor de VS en Canada)	U kunt instellen hoe donker zwarte beeldpartijen要去en worden weergegeven om het kleurcontrast te verbeteren (zwartniveau).Deze instelling werkelt allen wanner "TV-TYPE" is ingesteld op "NTSC".(Standaardinstelling: UTT)AAN:Kies hiervoor om het zwartniveau te verbeteren.UIT:Kies hiervoor als u tevreden bent met de standardinstelling voor het zwartniveau.
	GESLOT. TEKST(Alleen modellen voor de VS en Canada)	Ingesloten ondtertiteling (closed captions) zijn tekstgegevens die meegecodeerd+zijn in dc videosignalen op sommige discs en dic alleen zichtaar gemaakt hunnen worden met een speciale decoder.Het verschilussen deze tekstgegevens en gewone ondterteling is dat gewone ondterteling bedoeld is voor mensen die normalk hunnen horen,terwijl de ingeslenen ondterteling bedoeld is voor doven en slechthorenden.Gewone ondterteling maar bijna nooit alle gesproken tekst zich. De ondterteling voor slechthorenden daarentegen geeft bijvoorbeeld ook geluideffecten weeR(bijv.,"telefoon gaat" en "voctstappen").Voor u dcze functie selecctcert moet u controlenen of dc disc inderaad dergelijke tekstgegevens bevat en of uw TV eveneens geschikt is voor deze functie.(Standaardinstelling: UTT)AAN:Schakelt de "closed caption" ondtertiteling voor slechthorenden in.UIT:Schakelt de "closed caption" ondtertiteling voor slechthorenden uit.

2 De video-installingen van uw TV hebben ook invloed op het weergegeven beeld. Zorg er.daarom voor dat Niet alleen de instellenen van dit toestel, maar ook die van uw TV optimal aan.
4 De progressieve scanweergave is alleen beschikbaar als u de spelere verbindt met een voor progressieve scanweergave geschikte TV via een component video-aansluiting. Voor modellen voor het V.K. en Europa, is "PROGRESSIEF" alleen beschikbaar wanner u een TV aansluit via een component video-aansluit en wanner "COMPONENT" is ingesteld op "YUV".

Om deze instelling "UIT" te schakelen zicher het instelmenu te gebruiken, dient u de dislade te openen, op op de afstandsbediciening tc drukken en verwolgens op ANGLE.

Bladzijde Menu	Submenu Parameter
PAGINA VOORKEUREN*5	AUDIO		Zie bladzijde 21 voor details. (Standaardinstelling: ENGELS)
	ONDERTIT		Zie bladzijde 21 voor details. (Standaardinstelling: UIT)
	DISCMENU		Zie bladzijde 21 voor details. (Standaardinstelling: ENGELS)
	KINDERSLOT		Zie bladzijde 35 voor details. (Standaardinstelling: 8 ADULT)
	VR-LIJST		U kunt voor weergave van VR (Video Recording) discs de originele lijst of een speellijst selecteren. (Standaardinstelling: ORIGINELE LIJST)ORIGINELE LIJST:Kies hiervoor om de oorspronkelijk op de disc opgenomen titels wee ter te geeven.AFSPEELLIJST:Kies hiervoor om de bewerkte versie van de disc werk te geeven. (Deze functie is alleen möglich wanneser er een speellijst is aangemaakt.)
	MP3/JPEG-NAV		U kunt het navigatiemenu in- of uitschaken wanneser er een menu staat op een MP3 of JPEG disc. (Standaardinstelling: MET MENU)ZONDER MENU:Toont alle bestanden op de MP3 of JPEG disc.MET MENU:Toont alleen het mapmenu van de MP3 of JPEG disc.
	DIVX ONDERT.*6		U kunt een taalgroep kiezen zodate de juiste lettertypen worden gebruikt met bijvoorbecd externe ondertiteling voor DivX bestanden. (Standaardinstelling: GROEP 1)GROEP 1:Albances, Baskisch, Catalaans, Deens, Nederlands, Engels, Farocrs, Fins, Frans, Duits, IJslands, Iers, Italiaans, Noors, Portugees, Reto-Romaans,Schots, Spaans, ZweedsGROEP 2:Albances, Kroatsch, Tsjechisch, Hongaars, Pools, Roemcens, Slowaaks,SloveensGROEP 3:Bulgairs, Wit-Russisch, Macedonisch, Russisch, Servisch, OekraiensGROEP 4:Hebreeuws, YiddishGROEP 5:Turkish
	WATCHTWRD	WIJZIG	Zie bladzijde 36 voor details.
	PBC		U kunt de automatische weergave van het PBC (weergave-bediening) menu van VCD's en SVCD's aan ofuit zetten. (Standaardinstelling: AAN)AAN: Opent automatisch het PBC menu wanneser de disc worden afgespeeld. UIT: Laat de weergave van de disc beginnen zonder eerst het PBC menu te openen.
	STANDAARD	RESETTEN	Zie bladzijde 56 voor details.

5 "PAGINA VOORKEUREN" is alleen beschikbaar wanner er geen disc in het toestel zit, of wanner de DVD-speler gestopt is (zie bladzijde 25).
^6 De bestandsnamen van de DivX film en de externe ondtiteling moeten identiek zijn (met uitzondering van de extensies). De bestandsextensies die worden ondersteund voor bestanden met externe ondtiteling zich „srt“, „sub“, „ssa“ en „smi". Het is möglich dat sommige externe ondtitelels Niet correct weergegeven hunnen worden afhankelijk van de karakteristieken van de disc of de opname-omstandigheden.

Opmerkingen

• Wij wijzen u erop dat Niet alle zogenaamde high definition televisies volledig compatible maar met deze DVD-speler en dat het derhalve möglich is dat deze Niet in het oorspronkelijke signal aanwczige artefacten op het beeld konnen weergeven. Bij problemen met 525 of 625 progressieve scan beelden raden wij u aan de verbinding over te schakelen waar de "Standard Definition"uitvoer. Heeft u vragen over de compatibiliteit van uw beeldscherm met deze DVD-speler, neemt u dan contact op met unsere klantenservice.
• Deze DVD-speler is compatibel met de complete lijn van YAMAHA producten, inclusief de projectoren DPX-1300 en DPX-830 en het plasmaschem PDM-4220.

Resetten van de instellenen van de DVD-speler

U kunt alle opties en personlijke instellingen terugzetten op de oorspronkelijke fabrieksinstelleningen, met uitzondering van uw wachtwoord voor het kinderslot "KINDERSLOT" en het vergrendelen van discs "DISCVERGR".

1 Druk op DVD/CD om de afstandsbedietening in de DVD/CD stand te zetten.
2 Druk op SET UP.

Het instelmenu za op het TV-schem verschijnen.

3 Druk op of enselecteer "PAGINA VOORKEUREN".

Opmerking

"PAGINA VOORKEUREN" is alleen beschikbaar wonneer er geen disc in het toestel zit, of wonneer de DVD-speler gestopt is (zie bladzijde 25).

4 Druk op of selecteer "STANDAARD" en druk cervolgens op om "RESETTEN" te selecteren.
5 Druk op ENTER om de instellengentering te zetten.

Alle instellingen van de DVD-speler (behalte het wachtwoord) worden teruggezet op de oorspronkelijke fabrieksinstelleningen.

Taalcodes

Als de gewenste taal voor "AUDIO", "ONDERTIT" en "DISCMENU" Niet in het instelmenu staat (zie bladzijde 21), dient u "ANDER" te selecteren en verwolgens met de cijfertoetsen de taalcode van 4 cijfers voor de gewenste taal in te voeren.

Abkhazian 6566		Khmer	7577	Somali	8379
Afar	6565	Kikuyu; Gikuyu 7573		Sotho, Southern	8384
Afrikaans	6570	Kinyarwanda	8287	South Ndebele	7882
Albanian	8381	Kirghiz	7589	Spanish; Castilian	6983
Amharic	6577	Komi	7586	Sundanese	8385
Arabic	6582	Korean	7579	Swahili	8387
Armenian	7289	Kuanyama; Kwanyama 7574		Swati	8383
Assamese	6583	Kurdish	7585	Swedish	8386
Avestan	6569	Kwanyama; Kuanyama 7574		Tagalog	8476
Aymara	6589	Lao	7679	Tahitian	8489
Azerbaijani	6590	Latin	7665	Tajik	8471
Bashkir	6665	Latvian	7686	Tamil	8465
Basque	6985	Letzeburgesch;	7666	Tatar	8484
Belarusian	6669	Limburgan; Limburger	7673	Telugu	8469
Bengali	6678	Limburger; Limburgan	7673	Thai	8472
Bihari	6672	Lingala	7678	Tibetan	6679
Bislama	6673	Lithuanian	7684	Tigrinya	8473
Bokmål, Norwegian 7866		Luxembourgish	7666	Tonga (Tonga Islands)	8479
Bosnian	6683	Macedonian	7775	Tsonga	8483
Breton	6682	Malagasy	7771	Tswana	8478
Bulgarian	6671	Malay	7783	Turkish	8482
Burmese	7789	Malayalam	7776	Turkmen	8475
Castilian, Spanish 6983		Maltese	7784	Twi	8487
Catalan	6765	Manx	7186	Uighur	8571
Chamorro	6772	Maori	7773	Ukrainian	8575
Chechen	6769	Marathi	7782	Urdu	8582
Chewa; Chichewa; Nyanja 7889		Marshallese	7772	Uzbek	8590
Chichewa; Chewa; Nyanja 7889		Moldavian	7779	Vietnamese	8673
Chinese	9072	Mongolian	7778	Volapūk	8679
Chuang; Zhuang 9065		Nauru	7865	Walloon	8765
Church Slavic; Slavonic 6785		Navaho, Navajo	7886	Welsh	6789
Church Slavonic; Church 6785		Navajo; Navaho	7886	Wolof	8779
Chuvash	6786	Ndebele, North	7868	Xhosa	8872
Cornish	7587	Ndebele, South	7882	Yiddish	8973
Corsican	6779	Ndonga	7871	Yoruba	8979
Czech	6783	Nepali	7869	Zhuang; Chuang 9065
Danish	6865	North Ndebele	7868	Zulu	9085

Verhelpen van storingen

Raadpleeg de tabel hieronder wonneer het toestel Niet maar behoren functioneert. Als het probleem Niet hieronder vermeld staat, of als de aanwijzingen het probleem Niet verhopen, zet het toestel dan uit (standby), haal de stekker uit het stopcontact en neem contact op met uw dichtstbijzijnde YAMAHA dealer of servicecentrum.

Receiver (RX-E810)

■ Algemeen

Probleem Oorzaak Oplossing			Zie bladzijde
De receiver发展格局 not aan, of发展格局 direct发展格局 (standby) zodra de stroom发展格局 ingeschakeld.	Het netsnoer of de stekker is nicht of nicht发展格局 aangesloten.	Sluit het netsnoer op de juiste manier aan.	18
	De receiver heeft blootgestaan aan een sterke, externe elektrische schok (bijvoorbeeldcnen blikseminslag of een ontlading van staatische elektricitit).	Zet de receiver uit (standby), haal de stekker uit het stopcontact, wacht 30 seconden voor u de stekker waar terug doet en probing het toestel verwolgens waar gewoon te gebruiken.	—
Geen geluid In- of uitgangskabels发展格局 not op de juiste manier aangesloten.	Sluit dc bedrading op dc juiste manier aan. Als dit het probleem Niet verhelt, is het möglichk dat erietis mis is met de kabels.	12
Er is geen geschikte signaalbron geselecteerd.	Selecteer een geschikte signaalbron met INPUT op het voorpancel (of met de ingangskeuzetoetsen op de afstandsbediening).	—
De luidsprekers发展格局 not op de juiste manier aan.	Sluit de luidsprekers op de juiste manier aan.	13
Het volume staat uit. Zet het volume hoger.	—
Er worden signalen ontvangen die de receiver Niet kan weergeven van een signaalbron zoals een CD-ROM.	Gebruik een signaalbron waarvan de signalen wel door de receiver+kunnen worden gereproduederd.	—
Het geluid valt plotseling uit.	De timer heeft de receiver uitgeschakeld. Zet de receiver aan en spel de gewenste signaalbron发展格局.	—
Er klinkt alleen geluid发展格局 de luidspreker aan een kant.	Bedrading发展格局 op de juiste manier aangesloten.	Sluit de bedrading op de juiste manier aan. Als dit het probleem Niet verhelt, is het möglichk dat erietis mis is met de kabels.	13
U ondervindt storing发展格局 of andere apparatusuur die radiogolven gezegeneert.	De receiver staat te zich bij de digitale of hoogfrequente apparatuur.	Zet de receiver verder bij dergelijkke apparatuur vandaan.	—

Tuner

Problem Oorzaak Oplossing				Zie bladzijde
FM	Veel ruis in de FM stereo-ontvangst.	Dit probleem is inherent aan FM stereo-uitzendingen wonneer de zender te verweg is of het ontvangsstignal dat binnenkomt via de anteilen nicht sterk genoeg is.	Controleer de aansluitingen van de anteenne.	15
			Probeer een hoogwaardige richtingsgevoelige FM anteenne.	—
			Stem met de hand af.	37
	Er is verrorming en ook een betere FM anteenne zorgt Niet voor een betere ontvangst.	U ondervindt interferentie doordat hetzelfde signala op verschillende manieren ontvangen worden.	Verander de opstelling van de anteenne zodat u van deze interferentie geen lasteer heb.	—
	Er kan Niet automatisch worden afgestemd op de gewenste zender.	Het radiosignal is te zwak. Probeer een hoogwaardige richtingsgevoelige FM anteenne.		—
				Stem met dc hand af.
	Er kan Niet longer worden afgestemd op eerder voorgeprogrammeerde zenders.	De receiver is te lang zonder stroom geweest.	Programmeer zenders voor.	38
AM	Er kan Niet automatisch worden afgestemd op de gewenste zender.	Het signala is te zwak of de anteenne is los.	Controleer de aansluitingen van de AM ringantenne en stel deze zo op dat u de beste ontvangst verwrijgt.	15
			Stem met de hand af.	37
	U hoor doorlopend gekraak en gesis.	Deze geluiden+kennen het gevolg+zijn van blekksem, TL verlichting, motoren, thermostaten en andere elektrische apparatuur.	Gebruik een buitenantenne en een goede aarding. Dit kan in sommige gevallen helpen, maar het blijft moeilijk om alle storingsbronnen te elimineren.	—
	U hoor gezoen en gefluit.	Er worden in de buurt van het toestel een TV gelebruikt.	Zet de receiver verdier bij de TV vandaan.	—

iPod

Opmerking

Wonneer er iota's gaat met de gegevensoverdracht zonder dat er een melding verschijnt op het display op het voorpaneel of het inbeeld display, dient u de aansluiting van uw iPod te controeren (zie bladzijde 17).

Statusmelding Oorzaak Oplossing		Zie bladzijde
Loading...	De receiver is bezig de verbinding met uw iPod te herkennen.
	De receiver is bezig songlijsten over te nemen van uw iPod.
Connect error	Er is een probleem met het signal dat de receiver ontvangt van uw iPod.	Zet de receiver uit en sluit uw YAMAHA iPod universeel dock opnieuw aan op de DOCK aansluiting van de receiver.17
		Probeer uw iPod te resetten.-
Unknown type	De gezruikte iPod worden Niet ondersteund door dc receiver.	Alleen iPod apparatuur met een iPod (Click and Wheel), iPod nano cn iPod mini worden ondersteund.-
iPod connected	Uw iPod is correct geplaatst in een YAMAHA iPod universeel dock (zoals de los verkrijgbare YDS-10) verbonden met de DOCK aansluiting van dc receiver, en dc verbinding:tussen uw iPod en dc receiver is correct tot stand gebracht.
Disconnected	Uw iPod is verwijderd uit uw YAMAHA iPod universeel dock (zoals de los verkrijgbare YDS-10), verbonden met dc DOCK aansluiting van de receiver.	Plaats uw iPod terug in uw YAMAHA iPod universeel dock (zoals de los verkrijgbare YDS-10), verbonden met dc DOCK aansluiting van de receiver.17
Unable to play	De receiver kan de op dit moment op uw iPod opgeslagen muziekstukken Niet weergeven.	Controller of de muziekstukken op uw iPod indediaad weergegeven(APenwen worden.-
		Sla andere muziekbestanden op uw iPod op die wel(APenwen worden weergegeven.-

DVD-speler (DVD-E810)

Probleem Oorzaak Oplossing			Zie bladzijde
Het toestel.gaat aan en dan gelijk weeer uit.	Het netsnoer de stekker is Niet of nichtGOOD aangcsloten.	Sluit het netsnoer op de juiste manier aan.	18
De stroom valt plotseling uitijdens weergave.	De automatische uitschakelfunctie van de receiver treedt in werkung wanner de receiver 30 minuten lang geen signalen ontvangt van de DVD-speler die is aangcsloten met de systeermkabel.	Controller of de systemdkabel correct is aangesloten zusammen de receiver en de DVD-speler.	12
De TV (monitor) toont geen goed beeld.	De instellingen voor de component video uitgangssignalen komen maybeik Niet overeen met de gemaakte video aansluitingen.	Zorg ervoor dat de "COMPONENT" instelling van de DVD-speler overeenkommt met de daadwerkelijkte aansluitmethode.	54
	De instelling voor het kleursystem van de DVD-speler komt maybeik Niet overeen met het door uw TV gebruekte kleursystem.	Controler het kleursystem van uw TV en pas de "TV-TYPE" instelling van de DVD-speler hieraan aan.	53
	Misschien wordt de progressieve scanweergave gebruikt met een TV dicবoor nicht geschikt is.	Zet "PROGRESSIEF" op "UIT".	54
	De afgespelde disc is maybeik Niet compatibel met de DVD-speler.	Controler of dc disc geschikt is voor de DVD-speler.	63
	Afankelijk van de weergcgeven disc is het maybeik dat erplaatselijk op het beeld een Klein bocje verrorming optrecdt. Dit is beschter geen storing.
De beeldweergave op de TV of monitor ziet er vreemd uit (het beeld is vervormd of de ondtiteliling worden Niet weergegeven).	Zorg ervoor dat de "TV size" instilling van de DVD-speler overeenkomt met de daadwerkelijkte aansluitmethode.	Pas de "TV-SCHERM" instilling van de DVD-speler aan uw TV aan, of wijzig de beeldweergave instelling van uw TV.	53
	Wanner de progressieve scanweergave worden gebruikt, zullen beelden met een 4:3 beeldverhoudig worden weergegeven op een 16:9 breedbeeld televieschemr.	Wijzig de "TV-SCHERM" instilling van de DVD-speler om de beeldafmetingen in te stellen. Als deinstalling Niet gewijzigd kan worden, stel dan "PROGRESSIEF" in op "UIT".	53
Geen geluid of verrormd geluid	De bemonsteringsfrequente van het MP3 of WMA bestand is maybeik Niet geschikt voor de DVD-speler.	Controler of de bemonsteringsfrequente en de bitsnelheid van het MP3 of WMA bestand geschiktijken voor weergave met de DVD-speler.	63
Geen geluid via digitale uitgangsaansluitingen	De digitale bedrading is Niet op de juiste manier aangcsloten.	Sluit de digitale bedrading op de juiste manier aan.	16
	De afgespelde disc is maybeik Niet compatibel met de DVD-speler.	Controler of dc disc geschikt is voor dc DVD-speler.	63
	De digitale uitgangsinstellingen van de DVD-speler zijn maybeik Niet correct ingesteld.	Pas de "DIGIT. UITGANG" instilling van de DVD-speler aan uw externe audio-aansluitingen aan.	52

Verhelpen van storingen

Probleem Oorzaak Oplossing			Zie bladzijde
De weergave van de disc begint nicht.	U kunt een CD-R/RW, DVD+R/RW of DVD-R/RW gebruiken die nog nicht is afgesloten.	Sluit de CD-R/RW, DVD+R/RW of DVD-R/RW af.	-
	Het disclabel mag nichtARA boven wijzen. Controleer of het disclabelARA boven wijst.	-
	De disc is misschien nicht goed.	Probeer een andere disc af te spelen. Als het probleem zich nu nicht voor doet, is de kans groot dat de disc die u eerst probeerde nicht goed is.	-
	Er staan misschien Niet genoeg beeld- of muziekbestanden op de JPEG of MP3/WMA disc om wee ter konnen gehen.	Controleer of uw JPEG of MP3/ WMA disc tenminste 10 JPEG beeldbestanden of 5 MP3/WMA muziekbestanden bevat.	-
	Voor MP3/WMA bestanden is het möglichk dat de bemonsteringsfrequentie en de bitsnelheid Niet geschiktঙ voor dit toestel. Voor JPEG bestanden is het möglichk dat de resolutie Niet geschikt is voor dit toestel.	Voor MP3/WMA bestanden要去 u controlleren of de bemonsteringsfrequentie en de bitsnelheid geschiktঙ voor dit toestel. Voor JPEG bestanden要去 u controlleren of de resolutie geschikt is voor dit toestel.	63
	De regiocode van de disc wordt möglichk Niet ondersteund door de DVD-speler.	Controleer de regiocode.	63
Het beeld blijftijdens de weergave heel eventjes stil staan.	De disc is misschien vuil. Controleer de disc op vingerafdrukken/krassen en maak de disc schoon door met een zachte doeckrecht van het midden maar dc rand tc vogen.	64
De DVD-speler leest geen CD's en DVD's af.	De disclens is misschien vuil. Gebruik een lensrciniger om het lensje schoon te makesen.	64
De progressieve scanweergave kan nicht worden in- of uitgeschakeld	De instellenen voor de component video uitgangssignalen komen möglichk Niet overeen met de gemaaakte video aansluitingen.	Zorg ervoor dat de “COMPONENT”instelling van de DVD-speler overeenkomt met de daadwerkelijkke aansluitmethode.	54
Geen geluid bij weergave van DivX films	De audiocodering wordt möglichk Niet ondersteund door de DVD-speler.

Afstandsbediening

Probleem Oorzaak Oplossing			Zie bladzijde
De afstandsbediening Werkt nicht of Niet maar behoren.	Te verweg of onder te scherpe hoch gebruikt.	De afstandsbediening werkt binnen een maximaal bereik van 6 m en binnen een hoek van 30 graden ten opzichte van loodrecht op hct voorpancel.	11
	Direct zonlicht of sterke verlichting (vooral van TL lampen enz.) valt op de sensor voor de afstandsbediening van dit toestel.	Stel dit system anders op.	—
	De batterijen raken leeg, Vervang alle batterijen.		11
	De afstandsbedieningscode is Niet goed ingesteld.	Stel de afstandsbedieningscode op de juiste manier in met behulp van de “LIJST MET AFSTANDSBEDIERINGSCODES” aan het eind van deze handleiding.	48
		Stel een andere afstandsbedieningscode in voor bezelfde fabrikant met behulp van de “LIJST MET AFSTANDSBEDIERINGSCODES” aan het eind van deze handleiding.	48
	Ook als de juiste afstandsbedieningscode is ingesteld is het möglich dat bcpaalde modellen Niet goed reageren op de afstandsbediening.

Opmerkingen over discs

Informatie over discs

De volgende tabellen latent zien welke soorten discs geschikt+zijn voor uw DVD-speler.

中

De disclogo's zich te vinden op de disc zich en op de verpakking.

Opmerking

Probeer geen andere soorten discs in de DVD-speler te doen. Hierdoor kan de DVD-speler beschadigd raken.

De DVD-speler kan de volgende soorten discs weergeven:

DVD+R/RW en DVD-R/RW discs die�n opgenomen in een met DVD-Video compatibel formaat.
DVD-RW discs die zich opgenomen in VR formattering (compatible met CPRM).

De DVD-speler is in staat de volgende soorten dataadiscs af te spelen (Voor MP3 en WMA bestanden gegen de termen tussen haakjes de geschikte demonsteringsfrequentie en bitsnelheid aan):

• MP3 bestanden opgenomen op CD-R/RW, DVD+R/ RW en DVD-R/RW (fs 32, 44,1, 48 kHz/96-320 kbps (alleen CBR))
  WMA bestanden opgenomen op CD-R/RW, DVD+R/RW en DVD-R/RW (bij fs 44,1 kHz: 64-192 kbps/ bij 48 kHz: 128-192 kbps (alleen CBR))
  JPEG (met uitzondering van progressieve JPEG) bestanden opgenomen op CD-R/RW, DVD+R/ RW en DVD-R/RW (geschichte resolutie: 3072 x 2048 of minder)
  DivX videobestanden opgenomen op CD-R/RW, DVD+R/ RW en DVD-R/RW
  KODAK Picture CD
• FUJICOLOR CD
• O ff i c P UItea Cerified product
• Alle versies van DivX®-video afspelen (waaronder DivX® 6), met verbeterde afspeelmogelijkheden voor DivX®-mediabestanden en de DivX-mediabestandsindeling.
• ISO 9660 Level1/Level2 voor CD-R/RW
• Maximaal 299 mappings per disc en maximaal 648 bestanden per map in maximaal 8 niveaus

Opmerkingen

• De volgende discs können nicht worden afgespeeld op uw DVD-speler.CD-ROM, DVD-ROM, DVD-RAM, CDV. (Dit product is in staat bepaalde soorten DVD-R (alleen Video formmattering) wccr te geleven.)
• CD-R/RW, DVD+R/RW en DVD-R/RW können alleen worden afgcspccd indien dcze zich aufgesloten.
• Alleen de erste opnamesessic van een DVD+R/R DL of DVD-R/RW/R DL kan worden weergegeven.
• Autcursrechtelijk beveiligde WMA bestanden können nicht worden weergegeven met de DVD-speler.
• Sommige discs kuren nicht worden afgespeeld vanwege bepaalde opname-omstandigheden, zoals de gebruekte PC of opname-software. Discs kuren soms ook nicht worden afgespeeld vanwege de toestand van de disc zichl, zoals de kwaliteit van het materiaal, krassen of verwormingen.
• Gebruik geen discs met afwijkende vormen (hartvormig enz.).
• Gebruik geen discs met plakband, stickers of lijmresten erop.
• Gebruik geen discs met teveel of te große krassen op het oppervlak.

DVD regiocodes

De regiocode (een nummer dat hoor bij een bepaalde groep landen) geldt voor normale DVD-spelers en DVD Video's. Uw DVD-speler is geschikt voor discs met de hieronder in de tabel aangegeven regiocode. Voor details dient u de gegevens op de verpakking van de disc te lezen.

Locatie	Regiocode van de DVD-speler	Geschikte discs
V.S. Canada	1	1 ALL
V.K. Europa	2	2 ALL
Australië	4	4 ALL
Korea Taiwan Azië	3	3 ALL

Omgaan met discs

• Raak het oppervlak van de disc Niet aan. Houd de disc aan de rand en het gat in het midden vast.

• Laat de disc Niet in de lade zitten wanner u de disc Niet gebruikt.

• Schrijf Niet op de disc met een potlood of ander instrument.
• Plak geen tape, stickers of andere dingen op de disc en doe er geen lijm of zo op.
• Gebruik geen beschemende mapjes om krassen te voorkomen.
• Gebruik geen discs waarop met in de handel verkrijgbare printers kan worden afgedrukt.
  Laat de discnietliggen op plekken met direct invallend zonlicht, hoge temperaturen, hoge vochtighid of veel stof.

• Als de disc vuil is geworden, veeg hem dan schoon met een schone, droge doek en veeg van het midden uitrecht maar buiten. Gebruik geen platenreiniger of verfverdunner.
• Om storingen te voorkomen mag u geen los verkrijgbare lensreiniger gebruiken.

Woordenlijst

Audio informatie

Dolby Digital

Dolby Digital is een digitaal surroundsystem met volledig van elkaar geschaden multikanaals audio. Met 3 voorkanalen (links, midden en rechts), en 2 surroundstereokanalen biedt Dolby Digital in totaal 5 audiokanalen met het volle freiorentiebereik. Met een extra kanaal special voor de lage tonen, het zogenaamde LFE (Lage Frequentie Effect) kanaal, biedt dit systeme in totaal 5.1 kanalen (het LFE kanaal wordt als 0.1 kanaal geteld). De receiver brengt multikanaals audiotering aan 2 kanalen zDat u gemakkelijk(Intert profiteren van Dolby Digital materiaal.

MP3 (MPEG Audio Layer-3)

Een van de audiocompressietechniek gebruikt voor MPEG. Deze methode maakt gebruik van een onomkeerbare compressietechniek die een hoge compressie bereikt door onder andere audiogeveens voor geluiden die Niet更是 anderschieren worden door het menselijk oor te verwijdenen. Deze techniek maakt het möglichk de hoeveelheid gegevens tot onceveer 1/11 te verminderen (bij 128 kbps) terwijl de geluidskwaliteit vergelijkbaar blijf met die van een muziek-CD.

PCM (Pulse Code Modulation)

Een signalaat dit wordt omgezet aan een digitaal formaat zonder compressie. Een CD wordt opgenomen met 16-bits geluid bij 44,1kHz , terwijl een opname op DVD van alles kan zichn, van 16 bits bij 48kHz tot 24 bits bij 192kHz zodat de geluidskwaliteit hoger is dan bij een CD.Dit signalaat bevat ook een component die Packed PCM (PPCM) wordt genoemd die kan worden gecomprimeerd zonder gevevensverlies.

■ Bemonsteringsfrequentie

Het aantal keren per seconde dat het geluidssignaal digitaal gemeten en gedigitaliseerd worden. In principe is het zo dat hoe hoger de bemonsteringsfrequentie is, hoe groter het aantal tonen is dat kan worden weergegeven, en hoe hoger het aantal kwantisatiebits is, hoe preciezer het geluidsniveau kan worden gereproduccerd.

Titel, hoofdstuk (DVD)

DVD Video's发展格局 in the world of DVD Video's发展格局 in the world of DVD Video's发展格局 in the world of DVD Video's发展格局 in the world of DVD Video's发展格局 in the world of DVD Video's发展格局 in the world of DVD Video's发展格局 in the world of DVD Video's发展格局 in the world of DVD Video's发展格局 in the world of DVD Video's发展格局 in the world of DVD Video's发展格局 in the world of DVD Video's发展格局 in the world of DVD Video's发展格局 in the world of DVD Video's发展格局

■ Fragment (CD/Video CD/Super Video CD)

Een CD, VCD of SVCD kan onderverdeeld worden in een aantal samenstellende delen (fragmenten). Elk van deze onderverdelingen heeft een zogenaamd fragmentnummer.

■WMA (Windows Media Audio)

Een door Microsoft Corporation ontwikkelde compressiemethode. Deze methode maakt gebruik van een onomkeerbare compressietechnick die een hoge compressie bereikt door onder andere audiogeveens voor geluiden die nicht更是 anderschieren worden door het menselijk oor te verwijdenen. Deze techniek maakt het möglichk de hoeveelheid gegevens tot onceveer 1/22 te verminderen (bij 64 kbps) terwijl de geluidskwaliteit vergelijkbaar blijf met die van een muziek-CD.

Video informatatie Auteursrecht en logo's

■ Component videosignaal

In een component video systeem worden het videosignaal geschienen in een Y signaal voor de luminantie en in P_B en PR signalen voor de kleuren. Dit systeem zorgt voor een betere kleurweergave waar elk van deze signalen onafhankelijk is van de andere. Componentsignalen worden ook wel "kleurverschilsignalen" genoemd waar het luminantiesignaal worden afgetrokken van het kleursignaal.

NTSC is het videosysteme (525 beeldlijnen, 30 beeldjes per seconde) dat worden gebruikt in Noord Amerika, Midden Amerika, een aantal landen in Zuid Amerika en in sommige Aziatische landen, zoals Japan.

PAL is het videosysteme (625 beeldlijnen, 25 beeldjes per seconde) dat worden gezruikt in het Verenigd Koninkrijk, het grootste deel van West Europa, een aantal landen in Zuid Amerika, sommige landen in het Midden Oosten en Azie, verschillende Afrikaanse landen, Australie, Nieuw Zeeland en andere landen in de Stille Oceaan.

Pan & Scan en Brievenbus formaat

In het algemeen worden DVD Video geproduccerd om te worden bekeken op een breedbeeld TV (16:9 beeldverhouding). Dit betekent dat men nu het meeste materiaal op een breedbeeld TV kan bekijken met de oorspronkelijke beeldverhoudingen.

Deze beeldverhouding pastECHTERT op het beeldscherm van een gewone teilevisie (4:3 beeldverhouding). Er zijn twee manieren om dit probleem op te losesen: Pan & Scan en Brievenbus formaat.

• Pan & Scan vult het hele scherm maar kapt waarvoord uiterste linker enrechterrand van het oorspronkelijke (te brede) beeld af.
  Bij het brievenbus formaat verschijnen er zwarte balken boven en onder op het scherm zodat het hele (brede, 16:9) beeld getoond worden, maar nicht het hele scherm gezuld worden.

■ Progressieve scanweergave

Een weergavemethode waar bij alle beeldlijnen in een keer op het scherm worden weergegeven, waardoor op grotere schermen hinderlijk geflikker gereduceerd worden en een scherp beeld met vloeiode overgangen verkreten wordt.

Titel, hoofdstuk (DVD Video)

Dit product maakt gebruik van auteursrechtbeschemende technologie die op+zijn beurt wordt beschermd door bepaalde octrooien in de V.S. en andere intellectuele eigendomsrechten van Macrovision Corporation en andere rechthebbenden. Voor gebruik van deze auteursrechtbeschemende technologie is toestemming nodig van Macrovision Corporation en is alleen bestemd voor gebruik in de huiselijkke kring en andere besloten omstandigheden behalte indien daartoe toestemming is verleend door Macrovision Corporation. 'Reverse engineering' of disassemblage is verboden.

Gefabriceerd onder licentie van Dolby Laboratories. "Dolby" en het dubbele-D symbolijkijn handelsmerken van Dolby Laboratories.

MPEG Layer-3 audio decodingstechnologie worden gebrukt onder licentie van Fraunhofer IIS en Thomson Multimedia.

DivX, DivX Ultra Certified en daarmee samenhangende logo's zijn handelsmerken van DivX, Inc., en worden onder licentie gcbruikt.

iPod®

"iPod" is een handelsmerk van Apple Computer, Inc., geregistrecht in de V.S. en andere landen.

Technische gegevens

RX-E810

VERSTERKER GEDEELTE

Minimum RMS uitgangsvermogen per kanaal (6 ,1kHz,0,1% THV) 55 W + 55 W
Maximum RMS uitgangsvermogen per kanaal (6 ,1kHz,1% THV) 65 W + 65 W
- Ingangsgevoeligheid/Impedantie DVD/MD/TAPE/AUX enz. 150 mV/47 kΩ
Frequentriespons (20Hz t/m 20kHz) DVD enz. 0±0.5 dB
- Totale Harmonische Vervorming (20 Hz t/m 20 kHz) DVD enz. 30 W, 6 Ω. 0,04% of minder
- Signalr-ruis verhouding (IHF-A network) DVD enz. (150mV ingang kortgesloten) .93 dB of mecr
Uitgangsniveaua/impcdantic PHONES 0,23 V/120Ω

TUNER GEDEELTE

FM gedeelte

• Afstembereik Modelen voor dc V.S., Canada, Azië en Taiwan 87,50 t/m 107,90 MHz Overige modellen 87,50 t/m 108,00 MHz

AM gedeelte

• Afstembereik Modelen voor de V.S., Canada, Azië en Taiwan 530 t/m 1710 kHz Overige modellen 531 t/m 1611 MHz
• Gevoeligheid FM (S/R 68 dB) 6.0 V AM 600 V/m

ALGEMEEN

Stroomvoorziening Modellen voor de V.S. en Canada 120 V, 60 Hz wisselstroom Modellen voor Australie 240 V, 50 Hz wisselstroom Modellen voor het V.K. en Europa 230 V, 50 Hz wisselstroom Modellen voor Korea 220 V, 60 Hz wisselstroom Modellen voor China 220 V, 50 Hz wisselstroom Modellen voor Azie 220-240 V, 50/60 Hz wisselstroom Modellen voor Taiwan 110-120 V, 50/60 Hz wisselstroom
Stroomverbruik Modellen voor dc V.S., Canada en Taiwan 115 W Overige modellen. 130 W Stroomverbruikuit (standby). 0,1 W
-Netstroomaansluitingen Modellen voor het V.K. en Australie 1 (Totaal 100 W max.) Modellen voor Korea.. . Geen Overige modellen. 2 (Totaal 100 W max.)
- Afmetingen (B x H x D) 215 x 108 x 363 mm
Gewicht 5,7 kg

DVD-E810

WEERGAVESYSTEM

DVD video, video CD en SVCD, CD, Picture CD, CD-R/RW, DVD+R/RW, DVD-R/RW

VIDEOGEGEVENS

Video (CVBS)uitgang. 1 Vpp in 75
S-Video uitgang. Y: 1 Vpp in 75 C:305 mVpp in 75
RGB (Scart)uitgang 700 mVpp in 75Ω
- Component video uitgang. Y: 1 Vpp in 75 Ω P_nC_nP_nC_R : 700 mVpp in 75 Ω

AUDIOFORMATEN

Dolby Digital/DTS/MPEG. Gecomprimeerd digitaal PCM 16,20,24 bits fs,44,1,48,96 kHz MP3 (ISO 9660). .96,128,256,320 kbps fs,32,44,1,48 kHz WMA. .64 kbps -192 kbps fs,44,1,48 kHz
- Analoge weergave. stereo

LASER

• Type. Halfgeleider Laser GaAlAs
  Golfengte. 650 nm (DVD) 780 nm (VCD/CD)
• Uitgangsvermogen 7 mW (DVD)
  10 mW (VCD/CD)
  Afwijking straal 60 grade

AUDIOGEGEVENS

DA Converter 24 bits/192 kHz
- Signaal-ruisverhouding (1 kHz) 105 dB
- Dynamisch bereik (1 kHz) 97 dB
DVD fs 96kHz2Hz - 44kHz fs 48kHz2Hz - 22kHz
SVCD fs 48kHz2Hz - 22kHz fs 44,1kHz2Hz - 20kHz
CD/VCD fs 44,1 kHz 2 Hz - 20 kHz
Vervorming en ruis (1 kHz) .00

Aantal beeldlijnen 625
Weergave Multistandaard (PAL/NTSC)

AANSLUITINGEN

SCART. Euro-aansluiting
Yuitgang.tulpstekker (groen)
P_B / C_B uitgang tulpstekker (blauw)
P_R / C_R uitgang tulpstekker (rood)
S-Video uitgang.. Mini DIN, 4 pens
Video uitgang tulpstekker
Audio uitgang ( + ) tulpstekker
- Digital auitgangssignaal 1 coaxial, 1 optisch (IEC60958 voor CDDA/LPCM) (IEC61937 voor MPEG2, Dolby Digital)

ALGEMEEN

Stroomvoorziening Modellen voor de V.S. en Canada 120 V, 60 Hz wisselstroom Modellen voor Australie 240 V, 50 Hz wisselstroom Modellen voor het V.K. en Europa 230 V, 50 Hz wisselstroom Modellen voor Korea.. 110-240 V, 50/60 Hz wisselstroom Modellen voor China. 220 V, 50 Hz wisselstroom
- Stroomverbruikuit (standby) <1,0 W
Stroomverbruik .Ongeveer 12 W
- Afmetingen (B x H x D) 215 x 108 x 330 mm
Gewicht 2,3 kg

*Technische gegevens können zonder kennisgeving gewijzigd worden.

ПЕДУПЕЖДECHNE: BHIMATEЛьНОИЗУЧNTЕ 3TO ПЕД ИСПОЛБОВАHЕМ ANПAPATA.

1IIOIeHHeHHHaHlyHero pe3yIbTaTAtoNokaIyHcTa, BHIMaTeJIbHO H3yHITe TaHHYIO HHCTpyKIIHoo. XpaHHTe ce B 6e3OJIacHOM MecTe IJr 6yDyIHx CIPABOK.
2Дань annapaT (RX-E810 H DVD-E810) cIeIyET yctanabHnBaTB BxopoIOI npOBetpHbAeMOM, IIPOXJIaIHOM, cyXOM, YHCTOM MecTe, OCTaBnB CBO6OJIbIM KAK MHINYM 10 cm CBepxy (2,5cmIIIB DVD-E810), 10 cm CHPaBA H cIeBa, H 10 cm c3aJN OT JaHHORo annapaTa - BJaJN OT Iprmoro BO3dEChTBnCOJIHeCHbIX JyCHe, HcTOYHHKOB TcIIJa, BH6paHn, IIbIIn, BJIaHn, H/HJIN XOJOJa.
3 Bo H6cKaHHe IyMoB II NOMex, DaHHbI aIInapaT cJeIyET pa3MeIaTb Ha HeKOTOpOM pacCTOARHH OT dpyHX 3JIckTpHueCCKHX pN6OpOB, IBHRaTeJIeI, HIN TpaHcΦopMaTopOB.
4Bo H36cKaHHe HaKoIIeHn BJIaHn BHyTpH DaHHoro aHaIapata, YTO MoKeT BbI3BaTb 3JIeKTPoWIO, IIOJkap, IIpHBccTH K IOIOMKc DaHHORO aIiapaTa, H/HII INpeCTabJIaTb yIpy3y KHN, He cIeJyET pa3MeIaTb IaHHb aIiapaT B cpeJe, IIOBepKeHHoPe3KM H3MeHCHeHM TcMIePaTybIC XOJIoIHoHa JxapKyIO, HIN B cpeJe C IOBbIeHHoB BLaXHocTBIO (HaIPMHep, B KOMHaTe C yBJaXHHTcJIcM BO3Jyxa).
5 He yctanabHbAte TaHHbI annapaT B mectax, rIe eCTb PCK IaDeHHN IpyTHX IIOCTOPOHHX O6BeKTOB Ha aHHbI annapaT, H/INr Iae TaHHbI annapaT MOKeT NOBepRHTbcI IOHaADHIO KaIeJIb IIHb 6pbl3ROB XIKKOcTeH. Ha KpbIIke JAAHOrO annapaTa, He cIeyer pacnoJaraTb:

-PyTHe KOMIOHEHTb, TaK KaK 3TO MOKeT IIPHBecTH K HIOJOMKe H/HIN OTIeBueHBAHHIO HOBepxHOCTN JaHHORO aIInapata.
-TopaHne 06bekTb (HaIIpHMepe,cbeu), TaK KaK 3TO MoKcT IIpHBccTH K IOXkapy, IIOIOMKc JaHHoro aHAPAra, H/HIN IIpeCTabJIbTB yIPO3y KHNH.
EMKOCTHC KHKOKCTM, TaK KaN IIN Hn IaIeHH, KHKOCTH MOYT Bb3BaTb HopaKeHne IIOJb3OBaTeJI. 3JcKTPnueckHM TOKOM N/IIIN IIpNBccTH K IOJOMKe JaHHoro anapapaTa.

6 Bo H36cKaHHe IpcpbBaHnO xHaJckHnJaHHORaHapata, He cIeJeYETIOKpbBaTb daHHbI aHapatra3eToI, cKaTePbTO, 3aHaBceKO H T.I. IOBbHcHcTeMIIepaTybl BHTpN DaHHORo aHIIapaTa MOKe TIPNBecTHKIOXApy, IIIOJOMKe DaHHORo aHIIapaTa, H/INI INpeCTABITbytRpO3y KHN3H.
7IokaBcecoeHHHeHHe3aBepHeHb,He cJeYcT IIOKIIIOuATb DaHHbAnapat Kpo3eTKe.
8 He HcIOJIb3yIte TaHHbI aIIIapA, ycTaHOBb cero BepxHeI CTOPOHOBH3. 3TO MOKeT IIpHBecTH K IIpeIpeBy I BO3MOKHOIIOMKc.
9 He IIpHMeHHIe cHJy IIO OTHIOIIeHHIO K IpeKJIIOHaTeJIaM, pyHKaM H/HIN IPOBOJaM.
10 Pn OTcoeHHeHH HCHIOBO Ra6JI NHTAHN O T PO3ETK, BHTIaHbAaTe eO, yIepKHBa 3a BNIky; HN B KOem cIyuae He TAHNTe Ka6JIb.
11 He npHmEHHepeaHnHbIe XMHueckHe cocTAbbln OHTK JAAHOro aHnapata; 3TO MOKeT IpHBecTH K pa3pyHHeHIO HkPbBaHOeero CIOJ. NcIOJB3yTe YHCTYOCyXyIO TKAHb.

12 NcIOJIb3yIte daHHbI aIIapar c co6HIOJeHHEM HaIIprJKeHHa, yKa3aHHOM Ha dAHOM aIIIapaTe. HcIOJIb3OBAHHe daHHoro aIInapaTa IIpH 6oJIee BILcOKOM HaIIprJKeHH, IIpeBbIIaHOIeM yKa3aHHoe, ABJIeTcR OIIacHBIM, H MOKeT CTaTB IIpHNUHOI IOXapa, IIOJOMKN DaHHORO aIInapaTa, n/IIIN IIpeCTABJIbTy rYpO3y JN3HN. YAMAHA He HeCET OTBeTCTBeHHOCt 3a JIO6yIOIOJOMKy IIN yIePb BCTeCTBnE IcNOJIb3OBAHH JaHHORO aIInapaTa IIpn HAIIprJKeHH, He COOTBeTCTByIOIeM yKa3aHHOMy HAIIprJKeHHIO.
13 He npo6ynte moHnHnHPOBaTb HIN HOuHHHTb daHHbI aHnpaT. PpH Hco6xOHNMOCTH, CBXHTcB c KBAHnHnHnPOBaHHbIM cepBHC ueHTpOM YAMAHA. KopHyc aHIIapaTa HC JOJIKCH OTKpbIBaTBcH H B KOc mCTyIac.
14EcHn BbHe co6hpaTeCb HcHIOJIb3OBA Tb daHHbI aIInapaB TeChHc IPOIOJIKHTcJIbHO rIpOMcKyTKa BpcMeHN (HaIIpHmep, BO BpeMg OTHycka),OTKIIIOHTe CIIIOBOI Ka6cJIb IpcMcHnHO ToKa OT pO3cTKH.
15 NpeTcK KpHtN K3aKJIIOueHNO OIOJOMKe JaHHORO aIapata, 063aTeJbHO H3yHTc pa3Je "YcTaPAHeHc HeHCnPaBHOCTe", OHcBBAIOuH NaCTo BcTpeAioHneC OIIH6KN BO BpcMraHIOJIb3OBAHHa.
16 NpepepepeeHem daHHofo aHHapaTa, yctaHOHTe daHHbI aIIapatB peKHM OxHaHHa HaKaTHEm KHOIKN STANDBY/ON, HOTcoeHHHTe cHIOBO Ka6JIb IepeMeHHORTOkotaOTpO3eTKH.
17Пин BHE3aHOM H3MeHHeHH OKpyKaIOIIe TeMnpeAtpb6pa3OBbBAeTc KOHDeHcaHJI.OTcoeIHINTe cHIOBOI Ka6eJIb IHTaHHN OT cETn H He IIOJb3yInTEcb aIIIapATOM.
18 AniapaT MoKET HaRpeBaTbCnIpyero IpoOIOJIaHTeJIbHOM HcNOJIb3OBAHH. OTKIOHTe IIHTaHHe, 3aTeM JaHTe aIIIapaty OCTbITb.
19 DaHHb annapaT cIcyc yCTaHaBnBaTb BO3JIc po3cTKH IepeMeHHoro TOKa, Kyda MOxHO CBO6OJHO IIPOTHyTB CHIOBOK Ka6CJIb.

JaHHbI aHIIapAT cHTaTcR He OTKJIIOUeHHbIMOT HCTOUYHKa IIepcMeHHORo TOKA BCE To BpeM, IOKa OH IIOIKJIOUeH K pO3ETKe, JaKe ecIN DaHHbI aHIIapAT HAXOJNTcB B BYKJIIOUeHHOM IOJOXKeHH. JAnHOE IIOJOKeHHe ABJIErTcpeKMOM OXHaHa. B 3TOM peKHM EJIeKTPOIOTpe6JIeHne JaHHOrO aHIIaparac HIXKaTeCn MOHHMyMa.

ONACHO

Ecn annapaT noKIOH eK pO3eTKe, H36eraTe NOHOCHTb rJaa 6JIN3KO K aIIIapaty Hc cTapaNTcB 3arJHyTB BHYtpb Tepe3 JIoTOK IInCKa HJN dpyrHe OTBepCTH.

Ja3cpHbIKOMIOHOHTaHHORO HJcJIIMMOKCT BbIeJIaTb paHaIauIIO, IIpeBbIIaIOIyO OrpaHHeHHbI yPOBeHb paHaIauN JIJa KJaccA 1.

PPEyPExKDeHNE

BO IN36EKAHNE IOKAPA HJIN YJAPA 3JEKTPNUECKHM TOKOM, HE IIOJBEPTAITE DAHHbI ANIAPAT BO3JEHCTBnM IOXJIA JIN BJIAGN.

CoidepXaHne

BVEEHEHVE

Onncanne 2

IocTabIaIeMbIe akceccyapbl 2

ChTeMbI ynpabLeHHn HdyHKuHn 3

PecnBep (RX-E810) 3
