РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PianoCraft MCRE810 YAMAHA

СПИСОК КОДОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Полупроводниковый лазер GaAlAs

Длина волны 650 nm (DVD)

Отклонение луча 60 градусов

Использование органов управления или

произведение настроек или выполнение процедур, не

указанных в данной инструкции, может отразиться на

выделении опасной радиации.

•PR/CR uitgang tulpstekker (rood) • S-Video uitgangMini DIN, 4 pens• Video uitgang tulpstekker• Audio uitgang (L+R) tulpstekker• Digitaal uitgangssignaal1 coaxiaal, 1 optisch (IEC60958 voor CDDA/LPCM)(IEC61937 voor MPEG2, Dolby Digital) ALGEMEEN • StroomvoorzieningModellen voor de V.S. en Canada 120 V, 60 Hz wisselstroomModellen voor Australië 240 V, 50 Hz wisselstroomModellen voor het V.K. en Europa 230 V, 50 Hz wisselstroomModellen voor Korea110-240 V, 50/60 Hz wisselstroomModellen voor China 220 V, 50 Hz wisselstroom• Stroomverbruik uit (standby) < 1,0 W• Stroomverbruik Ongeveer 12 W• Afmetingen (B x H x D)215 x 108 x 330 mm• Gewicht 2,3 kg*Technische gegevens kunnen zonder kennisgeving gewijzigd worden. Technische gegevens1 Для обеспечения наилучшего результата, пожалуйста,

внимательно изучите данную инструкцию. Храните ее в

безопасном месте для будущих справок.

2 Данный аппарат (RX-E810 и DVD-E810) следует

устанавливать в хорошо проветриваемом, прохладном,

сухом, чистом месте, оставив свободным как минимум 10

см сверху (2,5 см для DVD-E810), 10 см справа и слева, и

10 см сзади от данного аппарата – вдали от прямого

воздействия солнечных лучей, источников тепла,

вибрации, пыли, влаги, и/или холода.

3 Во избежание шумов и помех, данный аппарат следует

размещать на некотором расстоянии от других

электрических приборов, двигателей, или

4 Во избежание накопления влаги внутри данного

аппарата, что может вызвать электрошок, пожар,

привести к поломке данного аппарата, и/или

представлять угрозу жизни, не следует размещать

данный аппарат в среде, подверженной резким

изменениям температуры с холодной на жаркую, или в

среде с повышенной влажностью (например, в комнате с

увлажнителем воздуха).

5 Не устанавливайте данный аппарат в местах, где есть

риск падения других посторонних объектов на данный

аппарат, и/или где данный аппарат может подвергнуться

попаданию капель или брызгов жидкостей. На крышке

данного аппарата, не следует располагать:

– Другие компоненты, так как это может привести к

поломке и/или отцвечиванию поверхности данного

– Горящие объекты (например, свечи), так как это

может привести к пожару, поломке данного аппарата,

и/или представлять угрозу жизни.

– Емкости с жидкостями, так как при их падении,

жидкости могут вызвать поражение пользователя

электрическим током и/или привести к поломке

6 Во избежание прерывания охлаждения данного

аппарата, не следует покрывать данный аппарат

газетой, скатертью, занавеской и т.д. Повышение

температуры внутри данного аппарата может привести

к пожару, поломке данного аппарата, и/или представлять

7 Пока все соединения не завершены, не следует

подключать данный аппарат к розетке.

8 Не используйте данный аппарат, установив его верхней

стороной вниз. Это может привести к перегреву и

9 Не применяйте силу по отношению к переключателям,

ручкам и/или проводам.

10 При отсоединении силового кабеля питания от розетки,

вытягивайте его, удерживая за вилку; ни в коем случае

11 Не применяйте различные химические составы для

очистки данного аппарата; это может привести к

разрушению покрывающего слоя. Используйте чистую

12 Используйте данный аппарат с соблюдением

напряжения, указанном на данном аппарате.

Использование данного аппарата при более высоком

напряжении, превышающем указанное, является

опасным, и может стать причиной пожара, поломки

данного аппарата, и/или представлять угрозу жизни.

YAMAHA не несет ответственности за любую поломку

или ущерб вследствие использования данного аппарата

при напряжении, не соответствующем указанному

Не пробуйте модифицировать или починить данный

аппарат. При необходимости, свяжитесь с

квалифицированным сервис центром YAMAHA. Корпус

аппарата не должен открываться ни в коем случае.

14 Если вы не собираетесь использовать данный аппарат в

течение продолжительного промежутка времени

(например, во время отпуска), отключите силовой

кабель переменного тока от розетки.

15 Перед тем как прийти к заключению о поломке данного

аппарата, обязательно изучите раздел “Устранение

неисправностей”, описывающий часто встречающиеся

ошибки во время использования.

16 Перед перемещением данного аппарата, установите

данный аппарат в режим ожидания нажатием кнопки

STANDBY/ON, и отсоедините силовой кабель

переменного тока от розетки.

17 При внезапном изменении окружающей температуры

образовывается конденсация. Отсоедините силовой

кабель питания от сети и не пользуйтесь аппаратом.

18 Аппарат может нагреваться при его продолжительном

использовании. Отключите питание, затем дайте

19 Данный аппарат следует устанавливать возле розетки

переменного тока, куда можно свободно протянуть

Если аппарат подключен к розетке, избегайте подносить

глаза близко к аппарату и не старайтесь заглянуть

внутрь через лоток диска или другие отверстия.

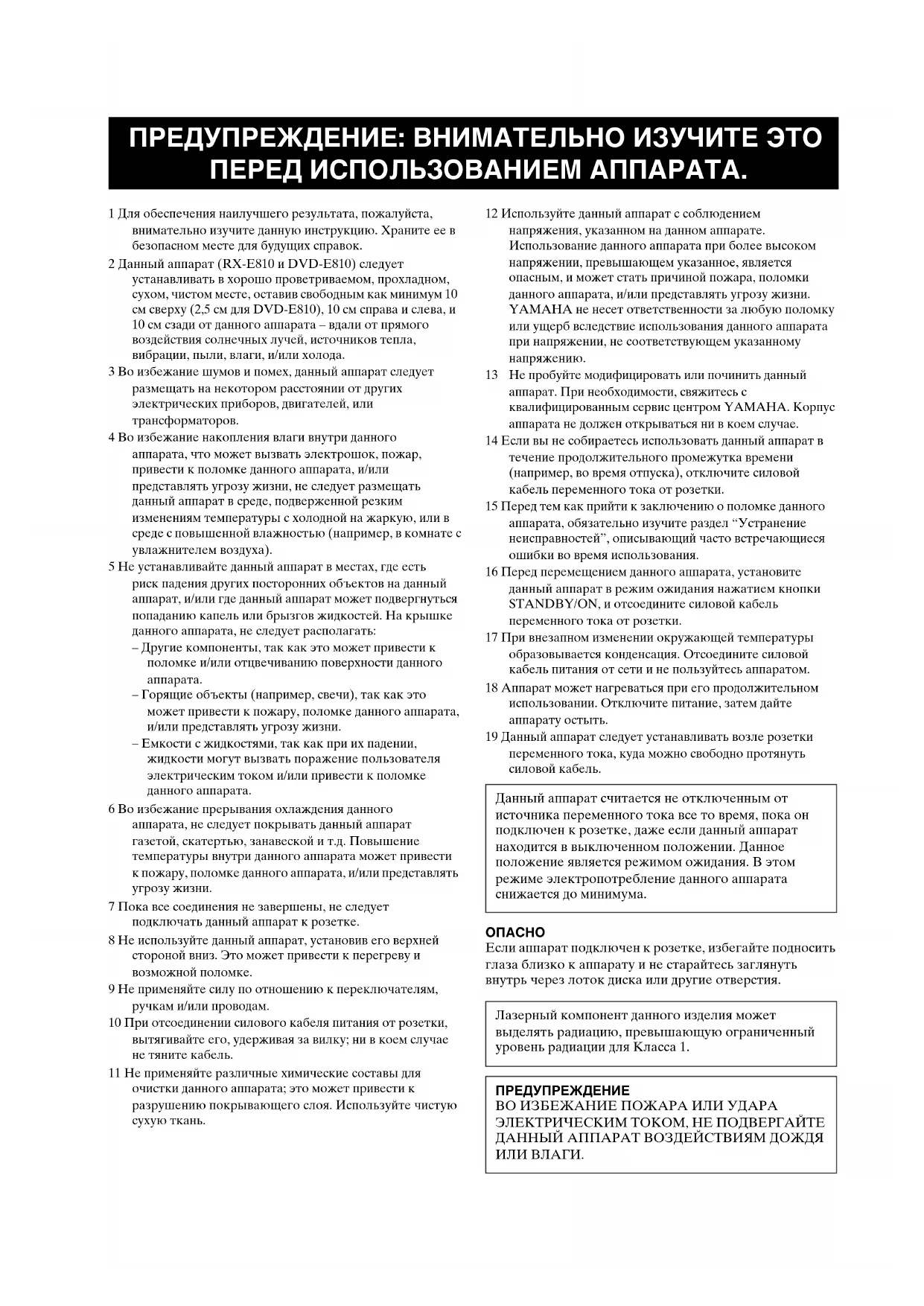

ПРЕДУПРЕЖДЕНИЕ: ВНИМАТЕЛЬНО ИЗУЧИТЕ ЭТО

ПЕРЕД ИСПОЛЬЗОВАНИЕМ АППАРАТА.

Данный аппарат считается не отключенным от

источника переменного тока все то время, пока он

подключен к розетке, даже если данный аппарат

находится в выключенном положении. Данное

положение является режимом ожидания. В этом

режиме электропотребление данного аппарата

снижается до минимума.

Лазерный компонент данного изделия может

выделять радиацию, превышающую ограниченный

уровень радиации для Класса 1.

ВО ИЗБЕЖАНИЕ ПОЖАРА ИЛИ УДАРА

ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ ПОДВЕРГАЙТЕ

ДАННЫЙ АППАРАТ ВОЗДЕЙСТВИЯМ ДОЖДЯ

Поставляемые аксессуары 2

Системы управления и функции 3

Ресивер (RX-E810) 3

DVD-проигрыватель (DVD-E810) 6

Подключение системы 12

Подключение телевизора 14

Подключение антенн 15

Подключение рамочной АМ-антенны 15

Подключение ЧМ-антенны 15

Подключение внешних компонентов 16

Подключение MD-проигрывателя или

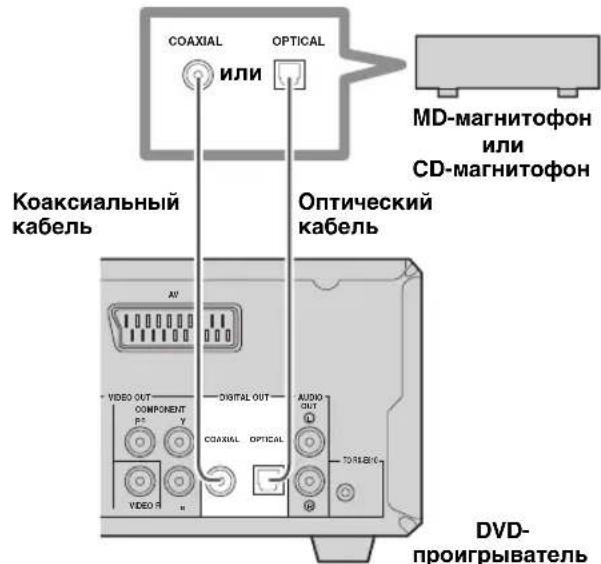

Подключение MD-магнитофона или

Подключение универсального дока

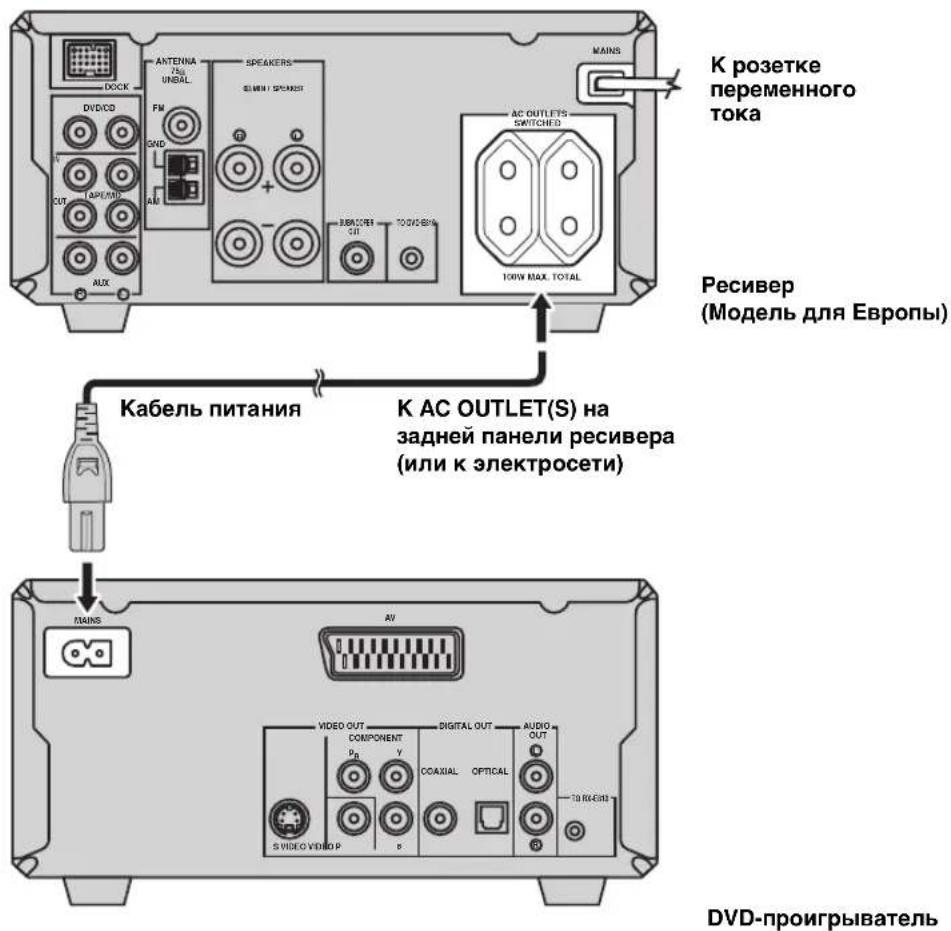

Подключение кабелей питания 18

Настройка системы 19

Шаг 1: Включение питания и выбор

Шаг 2: Настройка часов 19

Шаг 3: Установка соотношения сторон 20

Шаг 4: Установка языка дисплея-на-экране

Шаг 5: Установка языка по умолчанию для

звучания, субтитров, и дискового меню

Основные операции ресивера 22

Переключение настроек дисплея

фронтальной панели 23

Поддерживаемые типы дисков 24

Основные операции воспроизведения диска

Повторное воспроизведение диска

(Повторное воспроизведение) 26

Случайное воспроизведение

(Смешанное воспроизведение) 26

Указание прошедшего времени

воспроизведения (Временной поиск) 27

Указание картинки предварительного просмотра

для воспроизведения (Сканирующий поиск)

Настройка порядка воспроизведения (Program Play)

Выбор языков звучания и субтитров/

настройки аудиоканала 30

Фокусировка изображения 30

Выбор угла просмотра 31

Управление меню диска 31

Воспроизведение MP3/WMA/JPEG/DivX-дисков

Просмотр или изменение настроек воспроизведения

на телевизоре (меню дисплея-на-экране)

Ограничение воспроизведения диска 35

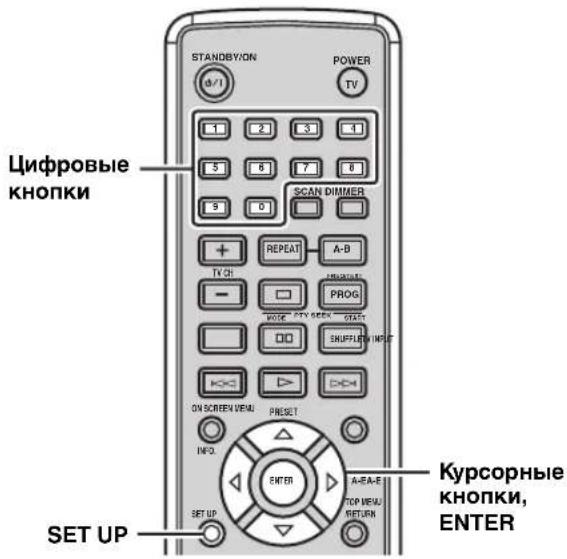

Установка уровня родительского контроля

Блокировка диска 36

Изменение пароля 36

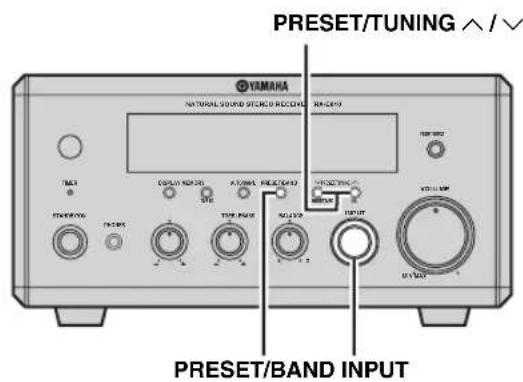

Настройка радиопрограмм ЧМ/AM 37

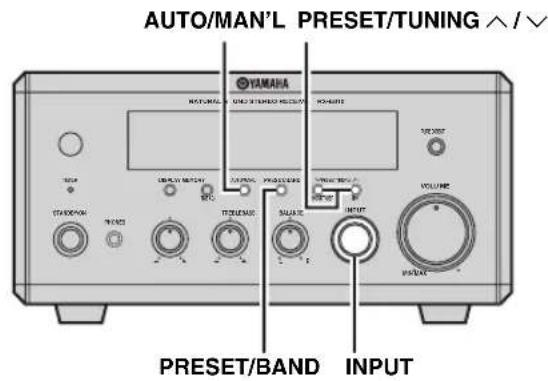

Автоматическая настройка 37

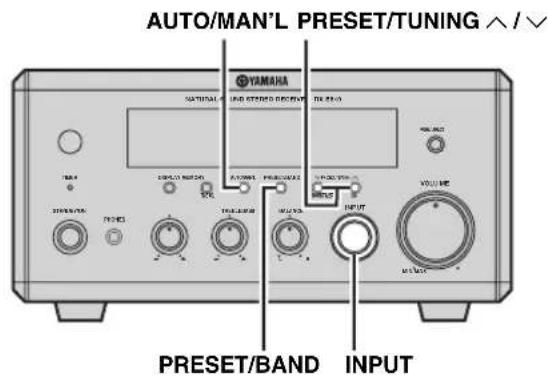

Ручная настройка 37

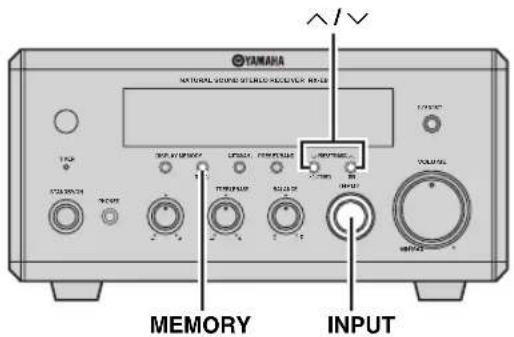

Автоматическая предустановка 38

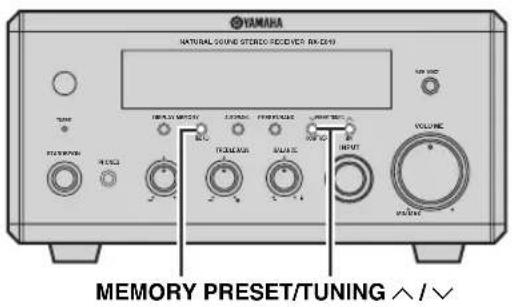

Ручная предустановка 39

Выбор предустановленных радиостанций .... 39

Настройка Системы Радиоданных (только модели

для Соединенного Королевства Великобритании

и Северной Ирландии, и Европы)

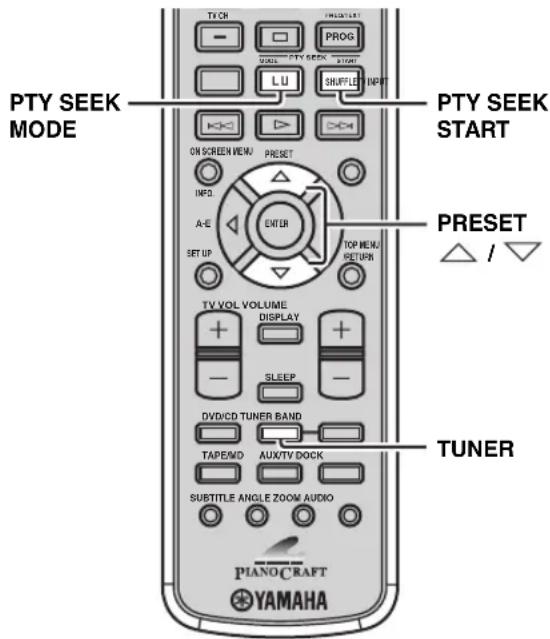

Выбор программы Системы Радиоданных

Отображение информации Системы

Установка таймера 43

Установка таймера часов 43

Установка таймера сна 44

Установка в автоматический

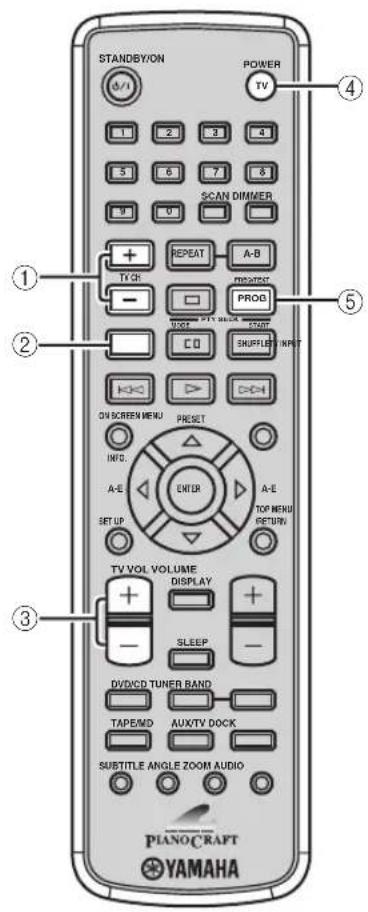

Управление Внешними Компонентами 46

Доступные операции 46

Установка кодов дистанционного управления

Использование iPod 49

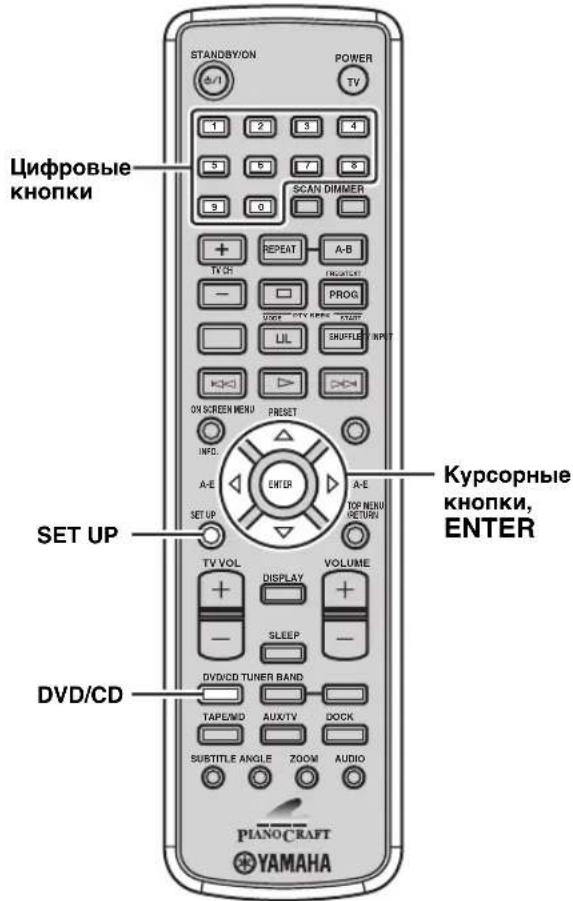

Конфигурация настроек DVD-проигрывателя

Параметры меню настройки 52

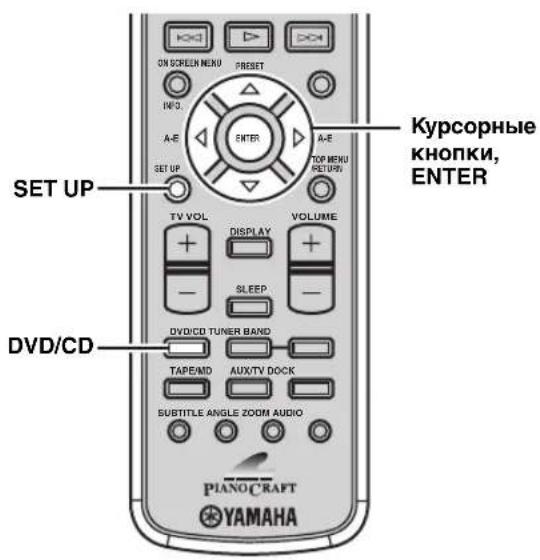

Перезагрузка настроек DVD-проигрывателя

Устранение неисправностей 58

Ресивер (RX-E810) 58

DVD-проигрыватель (DVD-E810) 61

Примечания по дискам 63

Информация о диске 63

Обращение с диском 64

Логотипы и знаки об авторских правах 66

Технические параметры 67

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯОПИСАНИЕ 2 Ru

Максимальное среднеквадратическое выходное

напряжение на канал 65

Настройка и предустановка 40 ЧМ/АМ радиостанций

• Терминал дока iPod

DVD-проигрыватель (DVD-E810)

Воспроизведение DVD, Video CD, Audio CD,

MP3 CD, WMA CD, DivX CD и JPEG CD дисков.

• Видеовыход прогрессивной развертки

• Цифровые выходные оптические и

■ О настоящем руководстве

• В данной инструкции, “RX-E810” описан как “ресивер” и “DVD-E810” описан как “DVD-проигрыватель”.

• В данной инструкции описаны операции по управлению системой с помощью пульта ДУ, кроме случаев, когда это

невозможно. Некоторые из данных операций также выполняются с помощью кнопок фронтальной панели.

Описания и иллюстрации пульта ДУ в данном руководстве основаны на моделях для Соединенного Королевства Великобритании

и Северной Ирландии, и Европы, если нет других оговорок.

• y означает совет для облегчения управления.

• В примечаниях содержится важная информация по безопасности и инструкциям по управлению.

Данное руководство отпечатано до производства. Дизайн и технические характеристики могут частично изменяться с целью

улучшения качества и т.д. В случае, если имеются различия между руководством и аппаратом, приоритет отдается аппарату.

К данному аппарату прилагаются следующие аксессуары. Перед подключением данной системы, убедитесь, что

имеются следующие детали.

Поставляемые аксессуары STANDBY/ONPOWER TV

78 SCAN DIMMER A-B FREQ/TEXTPTY SEEKMODE START PROG SHUFFLETV INPUTON SCREEN MENUPRESETENTER A-E DISPLAYSLEEPDVD/CD TUNER BANDTAPE/MDSUBTITLE ANGLE ZOOM AUDIOAUX/TV DOCK A-E INFO.SET UPTV VOL VOLUMETOP MENU /RETURNTV CHREPEATВнутренняя ЧМ-антенна (модели для Соединенного Королевства Великобритании и Северной Ирландии, Европы, Австралии и Кореи)Кабель управления системой (0,6 м)Рамочная АМ-антеннаБатарейки (х2)(AA, R06, UM-3)Пульт ДУШтыревой видеокабель (1,5 м)Штыревой аудиокабель (1,5 м)Внутренняя ЧМ-антенна (модели для США, Канады, Китая, Тайваня, и Азии)Кабель питания3 Ru РусскийВВЕДЕНИЕ ■ Фронтальная панель 1 STANDBY/ONВключение ресивера или его установка в режим ожидания (смотрите стр. 19).2 Сенсор дистанционного управленияПрием сигналов от пульта ДУ.3 DISPLAYПереключение информации, отображенной на дисплее фронтальной панели (смотрите стр. 23).4 Дисплей фронтальной панелиОтображение различной информации как текущее время или частота настройки. 5 MEMORY (TIME ADJ)• Сохранение предустановленной радиостанции в памяти. Удерживайте нажатой данную кнопку более чем 2 секунды для автоматической предустановки радиостанций (смотрите стр. 38).• Установка часов до использования функции таймера (смотрите стр. 19). 6 AUTO/MAN’L (TIMER)• Переключение режима автоматической настройки и режима ручной настройки, при выборе функции тюнера как источника приема (смотрите стр. 37).• Включение или отключение функции таймера часов (смотрите стр. 43).7 PRESET/BANDПереключение ЧМ, АМ, и режима предустановки, при выборе функции тюнера как источника приема. 8 PRESET/TUNING d / u (HOUR, MIN) Выбор частоты настройки, при выборе функции тюнера как источника приема.9 PURE DIRECTВключение или выключение режима Pure Direct (смотрите стр. 22).0 TIMER LEDЗагорается при включении таймера часов (смотрите стр. 43).A PHONESВывод аудиосигналов для индивидуального прослушивания через наушники.B BASSНастройка низкочастотной характеристики (смотрите стр. 22).C TREBLEНастройка высокочастотной характеристики (смотрите стр. 22).D BALANCEНастройка уровня громкости отдельно левого и правого канала колонок (смотрите стр. 22). E INPUTВыбор источника приема.F VOLUMEРегулировка уровня громкости. Системы управления и функции

Ресивер (RX-E810) MIN MAXVOLUMEINPUTBALANCE LR TREBLEBASSPHONESSTANDBY/ONTIMERDISPLAY MEMORY NATURAL SOUND STEREO RECEIVER RX-E810 PRESET/BANDPRESET/TUNINGPURE DIRECTHOURTIMERTIME ADJ MIN AUTO/MAN'L 12 345 6 7 8 9

A0BCDE F4 Ru Системы управления и функции ■ Задняя панель

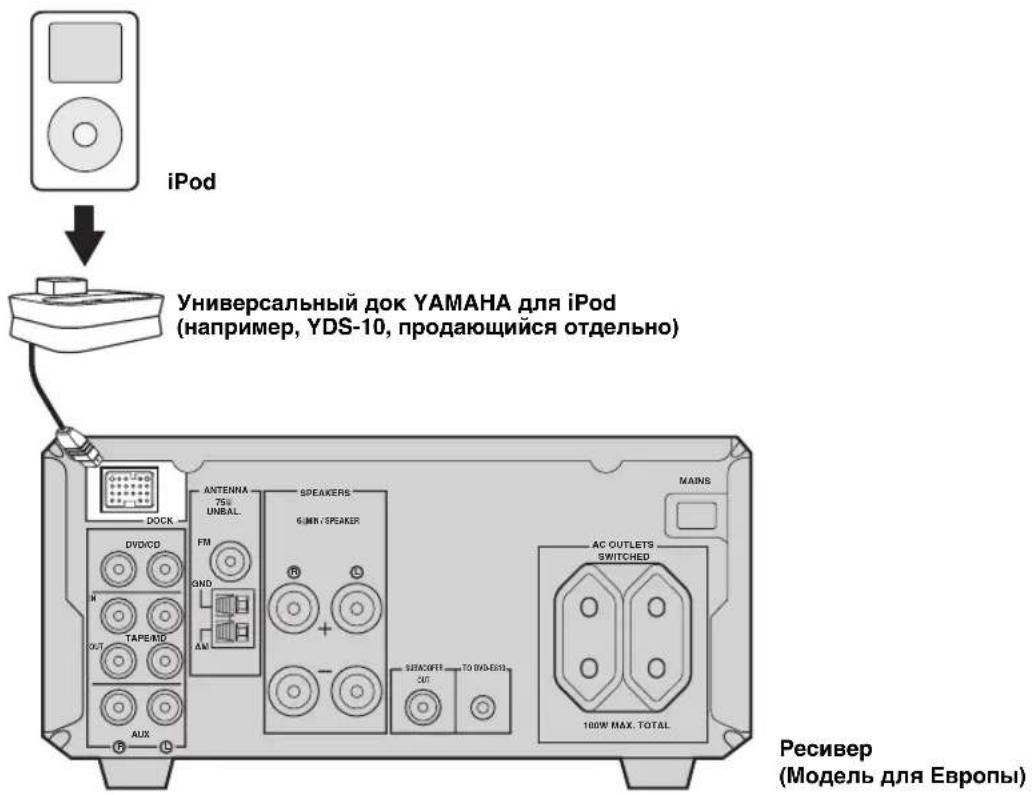

Выберите для подключения универсального дока

YAMAHA для iPod (например, YDS-10,

продающийся отдельно), к которому можно

подключить iPod (смотрите стр. 17).

Для информации по подключению, смотрите

Для информации по подключению, смотрите

Для информации по подключению, смотрите

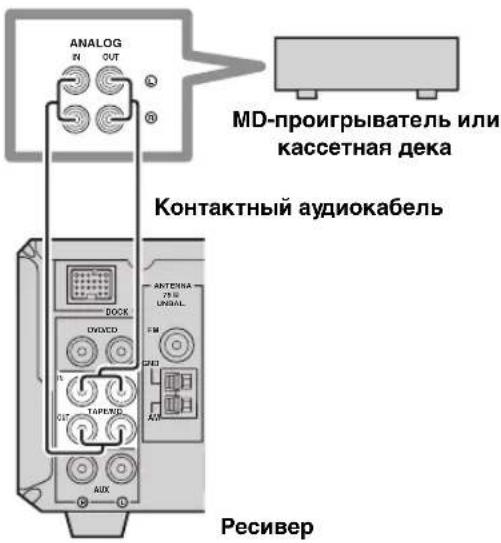

5 Гнезда TAPE/MD IN/OUT

Для информации по подключению, смотрите

Используются для подключения внешних

7 Гнездо SUBWOOFER OUT

Используется для подключения сабвуфера.

8 Гнездо системного соединителя

Для информации по подключению, смотрите

Для информации по подключению, смотрите

(Модель для Европы)5 Ru Системы управления и функции Русский

■ Дисплей фронтальной панели

Загорается при включении таймера сна (смотрите

Загорается при ручной предустановке

радиостанций (смотрите стр. 39).

Загорается при приеме ресивером сильного

сигнала от стереофонической ЧМ трансляции.

Загорается при установке ресивера в режим

автоматической настройки (смотрите стр. 38).

Высвечивается при подключении iPod к

универсальном доку YAMAHA для iPod

(например, YDS-10, продающийся отдельно),

подключенному к терминалу ресивера DOCK

Включается при установке iPod в смешанный

Включается при установке iPod в режим повтора.

8 Индикаторы Системы Радиоданных

(Только модели для Соединенного

Королевства Великобритании и Северной

Высвечивается название информации Системы

Радиоданный, транслируемой принимаемой

радиостанцией Системы Радиоданный.

Высвечивается во время поиска ресивером

радиостанций Системы Радиоданных в режиме

PTY SEEK (смотрите стр. 40).

9 Многофункциональный информационный

Отображение различной информации как

текущее время или частота настройки.

Мигает при установке ресивера в режим

настройки таймера часов (смотрите стр. 43).

Загорается при настройке ресивера на

Загорается или мигает во время предустановки

C Индикаторы меню iPod

Загорается, если выбрано меню iPod (смотрите

D Индикаторы работы iPod

Отображают рабочие курсорные кнопки при

использовании меню iPod в режиме просмотра

меню (смотрите стр. 49).

GENRESSONGSALBUMSARTISTSPLAYLISTSMEMORYTUNEDTIMERSLEEPSTEREO AUTO DOCK SHUFFLEREPEAT PS PTY RT CT PTY HOLD PRESET 1 234567 8

96 Ru Системы управления и функции ■ Фронтальная панель

Удерживание диска для воспроизведения.

Открытие и закрытие лотка диска.

Остановка воспроизведения (смотрите стр. 25).

Начало или пауза воспроизведения (смотрите

Включение DVD-проигрывателя или его

установка в режим ожидания (смотрите стр. 22).

6 Индикатор PROGRESSIVE

Высвечивается при включении режима

прогрессивной развертки (смотрите стр. 54).

7 Дисплей фронтальной панели

Отображает текущее состояние DVD-

8 Сенсор дистанционного управления

Прием сигналов от пульта ДУ.

Переход на начало текущего раздела/

фонограммы. Нажмите и удерживайте для

быстрой прокрутки назад (смотрите стр. 25).

Переход на следующий раздел/фонограмму.

Нажмите и удерживайте для быстрой прокрутки

вперед (смотрите стр. 25).

DVD-проигрыватель (DVD-E810) STANDBY/ONPROGRESSIVENATURAL SOUND DVD PLAYER DVD-E810 6 7589

07 Ru Системы управления и функции Русский

1 Терминал AV (Только модели для

Соединенного Королевства

Великобритании и Северной Ирландии, и

Для информации по подключению, смотрите

Для информации по подключению, смотрите

Для информации по подключению, смотрите

Для информации по подключению, смотрите

Для информации по подключению, смотрите

Для информации по подключению, смотрите

Для информации по подключению, смотрите

8 Гнездо системного соединителя

Для информации по подключению, смотрите

(Только модели для Соединенного

Королевства Великобритании и

Северной Ирландии, и Европы)8 Ru Системы управления и функции ■ Общие функции

Данный пульт ДУ управляет данной системой в двух

основных рабочих режимах. До начала управления

функциями каждого режима, следует выбрать

режим для изменения назначений кнопок пульта ДУ.

Переключение режима управления

• Режим DVD/CD: Нажмите кнопку DVD/CD.

• Режим TUNER: Нажмите кнопку TUNER.

y С помощью пульта ДУ, также можно управлять телевизором и другими компонентами (например, iPod), подключенными к ресиверу. Подробнее, смотрите “Управление Внешними Компонентами” на стр. 46.Описания и иллюстрации пульта ДУ в данном руководстве основаны на моделях для Соединенного Королевства Великобритании и Северной Ирландии, и Европы, если нет других оговорок. Общие операции для всех режимов

Когда пульт ДУ находится в любом рабочем режиме,

следующие операции доступны для управления ресивером.

1 Передатчик инфракрасного сигнала

Посылает сигналы на компонент для управления.

Включение ресивера или его установка в режим

ожидания (смотрите стр. 19).

Переключение информации, отображенной на

дисплее фронтальной панели (смотрите стр. 23).

Установка таймера сна на ресивере (смотрите стр. 44).

Настройка яркости дисплея фронтальной панели

ресивера (смотрите стр. 23).

Настройка общего уровня громкости ресивера.

7 Кнопки выбора источника

Выбор источника приема на ресивере.

y Операции STANDBY/ON, DIMMER и SLEEP также управляют DVD-проигрывателем, когда DVD-проигрыватель подключен к ресиверу через поставляемый кабель системного управления (смотрите стр. 12). Пульт ДУ

Примечание9 Ru Системы управления и функции Русский

Операции, доступные в режиме DVD/CD

Для DVD-проигрывателя, доступны следующие операции.

Перед выполнением следующих операций, нажмите

DVD/CD для установки пульта ДУ в режим DVD/CD.

Выбор режима повторного воспроизведения (смотрите стр. 26).

Остановка воспроизведения (смотрите стр. 25).

Пауза воспроизведения (смотрите стр. 25).

Начало воспроизведения (смотрите стр. 25).

Переход на начало текущего раздела/фонограммы или

следующего раздела/фонограммы. Нажмите и

удерживайте нажатой для ускоренной перемотки назад

или вперед (смотрите стр. 25).

Отображение меню дисплея-на-экране на ТВ экране или

переключение дисплея времени CD-дисков (смотрите стр. 34).

Отображение меню настройки на ТВ экране

Выбор языка субтитров (смотрите стр. 30).

Выбор угла просмотра (смотрите стр. 31).

0 Цифровые кнопки (1 - 9, 0)

Ввод цифровых значений для указания

параметров или номеров разделов/фонограмм.

Предварительный обзор содержания DVD-диска

или VCD-диска (смотрите стр. 28) или

воспроизведение первых нескольких секунд

каждой фонограммы на CD-диске (смотрите

Повтор определенного отрезка внутри

раздела/фонограммы (смотрите стр. 26).

Отображение программного списка,

используемого для функции программного

воспроизведения (смотрите стр. 29).

Включение/выключение функции смешанного

воспроизведения (смотрите стр. 26).

Отображение меню DVD-диска (смотрите стр. 31)

или меню управления воспроизведением

VCD-диска (смотрите стр. 31).

Переход на начало меню DVD-диска (смотрите

стр. 31) или предыдущее меню управления

воспроизведения (смотрите стр. 31). Нажмите и

удерживайте для возврата на предыдущее меню

G Курсорные кнопки ( / / / ),

Выбор параметра на экране меню или указание

выбранного параметра.

Выбор языка звучания (смотрите стр. 30).

Увеличение определенной части картинки

(смотрите стр. 30). STANDBY/ONPOWER TV

910 Ru Системы управления и функции ■ Режим TUNER

Операции, доступные в режиме TUNER

Для ресивера доступны следующие операции.

Перед выполнением следующих операций, нажмите

TUNER для установки пульта ДУ в режим TUNER.

1 Цифровые кнопки (1 - 8)

Выбор номера предустановленной радиостанции

2 Кнопки настройки Системы Радиоданных

(Только модели для Соединенного

Королевства Великобритании и Северной

Переключение дисплея Системы

Радиоданных на режим PS, режим PTY, режим

RT, режим CT (если радиостанция

предоставляет соответствующие услуги) и на

дисплей частоты (смотрите стр. 41).

Установка ресивера в режим PTY SEEK

Начало поиска радиостанции после выбора

нужного типа программы в режиме PTY SEEK (смотрите стр. 40).

Нажав кнопку A-E / , выберите группу

предустановленных радиостанций (А - Е) и затем с

помощью PRESET / выберите номер

предустановленной радиостанции (1 - 8) (смотрите

Переключение режима радиоприема ЧМ, АМ, и

режима предустановки. STANDBY/ONPOWER TV

3 FREQ/TEXTPTY SEEKMODE START 411 Ru Системы управления и функции Русский

■ Установка батареек в пульт ДУ

1 Нажмите на значок на крышке

отделения для батареек и откройте

2 Вставьте две поставляемые батарейки

(AA, R06, UM-3) в отделение для батареек.

Убедитесь, что батарейки установлены в

соответствии с обозначениями полярности

• Не используйте старую батарейку вместе с новой.

• Не используйте различные типы батареек

одновременно (например, щелочные и марганцево-

цинковые). Каждый тип батареек обладает

уникальными характеристиками, даже если их формы

• Если батарейки закончились, немедленно извлеките их

из пульта ДУ для предотвращения взрыва или

• Выбрасывайте батарейки в соответствии с местными

• Если батарейки начали протекать, немедленно

избавьтесь от них. Будьте внимательны и не давайте

кислоте, вытекающей из батарейки, соприкасаться с

вашей кожей или одеждой. Перед установкой новых

батареек, начисто вытрите отделение для батареек.

• Для сохранения памяти пульта ДУ, произведите замену

батареек в течение двух минут.

■ Использование пульта ДУ

Пульт ДУ должен использоваться в пределах 6 м

от управляемого компонента и должен быть

направлен на сенсор ДУ (смотрите стр. 3 и 6).

• Будьте осторожны и не проливайте жидкость на пульт

• Будьте осторожны и не роняйте пульт ДУ.

• Не оставляйте пульт ДУ в следующих местах:

– жарких или влажных местах, например, возле

обогревателя или в ванной

– очень холодных местах

Перед подключением системы, внимательно изучите следующую процеруру и примечания. Более

подробно о колонках (NX-E800), смотрите руководство по эксплуатации к ним.

Пока не завершены все кабельные соединения, не подключайте силовой кабель ресивера, DVD-проигрывателя, или

других компонентов к сети.

1 С помощью поставляемого штыревого аудиокабеля, подключите гнезда DVD/CD (L/R) ресивера к

гнездам AUDIO OUT (L/R) DVD-проигрывателя.

С помощью поставляемого кабеля системного управления, подключите гнездо системного соединителя

(TO DVD-E810) ресивера к гнезду системного соединителя (TO RX-E810) DVD-проигрывателя.

3 Подключите терминалы колонки (L) ресивера к терминалам колонки левой колонки и терминалы

колонки (R) ресивера к терминалам колонки правой колонки, используя кабели колонок,

поставляемые с акустической системой (NX-E800). Смотрите стр. 13 для подробностей.

• Соединие системного управления используется для синхронизации определенных операций между ресивером и DVD-проигрывателем.

• Если вы хотите подключить усилитель с цифровым входом вместо RX-E810, используйте гнезда DIGITAL OUT (COAXIAL или

OPTICAL) DVD-проигрывателя и сконфигурируйте параметр “ЦИФРОВОЙ ВЫХОД” в меню настройки (смотрите стр. 52).

(NX-E800)Подключение системы 13 Ru

■ Подключение кабеля колонки

• Убедитесь в правильном подключении левого канала

(L), правого канала (R), “+” (красный) и “–” (черный).

Звучание от колонок будет отсутствовать при

неправильном выполнении подключений, и звучание

будет неестественным с отсутствием низкочастотного

сигнала при несоблюдении полярности при

подключении колонок.

• Открытые провода колонок не должны соприкасаться

друг с другом, или с любой металлической частью

ресивера. Это может привести к поломке ресивера

• При подключении другой акустической системы

вместо NX-E800, убедитесь, что используемые

колонки имеют импеданс, указанный на задней панели

ресивера, и что они с магнитным экраном. В случае

возникновения помех на экране из-за колонок с

магнитным экраном, расположите колонки на

расстоянии от экрана.

1 Удалите приблизительно 10 мм

(3/8 дюйма) изоляционноного слоя на

концах каждого кабеля колонки и затем

скрутите открытые провода кабеля для

предотвращения короткого замыкания.

2 Открутите головку.

3 Вставьте оголенный провод в терминал.

4 Закрутите головку для закрепления

Красный: положительный (+)

Черный: отрицательный (–)

Красный: положительный (+)

Черный: отрицательный (–)

Красный: положительный (+)

Черный: отрицательный (–)Подключение телевизора 14 Ru

Следуя процедуре ниже, используя поставляемый штыревой видеокабель, подключите телевизор к DVD-

проигрывателю. Также, используя S-video подключение, компонентное видеоподключение или скартовое

подключение (только модели для Соединенного Королевства Великобритании и Северной Ирландии, и Европы),

выполненное с помощью соответствующего отдельно продающегося кабеля, можно получить высококачественное

изображение. Более подробно о телевизоре, смотрите руководство по эксплуатации к нему.

Пока не завершены все кабельные соединения, не подключайте силовой кабель ресивера, DVD-проигрывателя, или

других компонентов к сети.

Подключите гнездо VIDEO DVD-проигрывателя к

видеовходному гнезду телевизора, используя

поставляемый штыревой видеокабель.

Для прослушивания звучания телевизора от ресивера, используя

отдельно продающийся штыревой аудиокабель, подключите

гнезда AUX (L/R) ресивера к аудиовыходным гнездам телевизора.

■ Компонентное видеоподключение

Используя компонентный видеокабель, имеющийся в продаже,

подключите гнезда COMPONENT DVD-проигрывателя к

компонентным видеовходным гнездам телевизора.

(Только модели для Соединенного Королевства

Великобритании и Северной Ирландии, и Европы)

При выполнении компонентного видеоподключения,

установите “КОМПОНЕНТ” на “YUV” в меню

настройки DVD-проигрывателя (смотрите стр. 54).

■ S-video подключение

Подключите гнездо S VIDEO DVD-

проигрывателя к входному гнезду S-video

телевизора, используя отдельно продающийся

■ Скартовое подключение

(Только модели для Соединенного

Королевства Великобритании и

Северной Ирландии, и Европы)

Подключите терминал AV DVD-проигрывателя к

скартовому входному терминалу телевизора,

используя отдельно продающийся скартовый

(Только модели для Соединенного Королевства

Великобритании и Северной Ирландии, и Европы)

При выполнении скартового подключения, установите

“КОМПОНЕНТ” на “RGB” в меню настройки DVD-

проигрывателя (смотрите стр. 54).

Подключение телевизора

Гнездо S VIDEO L R AV AUDIO OUT DIGITAL OUTCOAXIALCOMPONENTS VIDEO VIDEO P B P R Y OPTICALVIDEO OUTTO RX-E810 Терминал AV

(Только модели для Соединенного

Королевства Великобритании и

Северной Ирландии, и Европы)Подключение антенн 15 Ru

Для прослушивания радиопередач на ресивере, подключите поставляемые АМ и ЧМ антенны к соответствующим терминалам. При

слабом приеме радиоволн в вашем регионе, или если вы хотите улучшить радиоприем, рекомендуется использовать дополнительные

внешние антенны. Более подробно, обратитесь к ближайшему авторизованному дилеру YAMAHA или сервис-центр.

Обязательно установите шаг частоты тюнера (только модели для Азии и Тайваня) в соответствии с шагом частоты вашего региона (смотрите стр. 38).

Для обеспечения максимальной безопасности и уменьшения

помех, подключите терминал антенны GND к хорошему

заземлению. Хорошим заземлением может послужить

металлический штырь, введенный в сырую землю.

1 Прикрепите подставку антенны к антенне.

При закреплении антенны на стене, подставка

для антенны не требуется.

2 Нажмите язычок терминала АМ. В зависимости от изделия, форма защелки может отличаться от приведенной иллюстрации. 3 Вставьте проволочные выводы рамочной

АМ антенны в терминал AM.

Опустите защелку для закрепления провода.

Повторяя шаги 2 – 4, вставьте проволочные

выводы рамочной АМ антенны в терминал GND.

Расположите антенну на некотором

расстоянии от ресивера и кабелей колонок.

Во время прослушивания радио, поворачивая головку

антенны, определите наилучший угол приема.

1 Подключите поставляемую внутреннюю

ЧМ-антенну к гнезду FM ресивера.

2 Расположите антенну на некотором

расстоянии от ресивера и кабелей

Подключение рамочной

Подключение ЧМ-антенныПодключение внешних компонентов 16 Ru

К ресиверу можно подключить разнообразные аудиокомпоненты, как MD-проигрыватель, кассетная

дека, или универсальный док YAMAHA для iPod. Также можно подключить MD-магнитофон или

CD-магнитофон к DVD-проигрывателю, используя гнезда DIGITAL OUT. Более подробно о внешних

компонентах, смотрите руководство по эксплуатации к каждому компоненту.

Пока не завершены все кабельные соединения, не подключайте силовой кабель ресивера, DVD-проигрывателя, или

других компонентов к сети.

Подключив MD-проигрыватель или кассетную

деку к ресиверу, можно прослушивать

аудиоисточники, воспроизводимые на

1 С помощью отдельно продающегося

штыревого аудиокабеля, подключите

гнезда TAPE/MD IN (L/R) ресивера к

аналоговым выходным гнездам MD-

проигрывателя или кассетной деки.

2 Для записи аудиосигналов от ресивера, с

помощью отдельно продающегося

штыревого аудиокабеля, подключите

гнезда TAPE/MD OUT (L/R) ресивера к

аналоговым входным гнездам MD-

проигрывателя или кассетной деки.

Подключив MD-магнитофон или CD-магнитофон

к DVD-проигрывателю через цифровое

соединение, можно выполнить цифровую запись.

С помощью отдельно продающегося

коаксиального или оптического кабеля,

подключите гнездо DIGITAL OUT (COAXIAL или

OPTICAL) DVD-проигрывателя к цифровому

входному (коаксиальному или оптическому)

гнезду MD-магнитофона или CD-магнитофона.

• Гнезда DIGITAL OUT совместимы с сигналами

импульсно-кодовой модуляции, Dolby Digital и DTS.

• Гнездо DIGITAL OUT (OPTICAL) разработано на основе

стандартов EIA. Для цифрового соединения, используйте

оптический кабель, соответствующий стандартам

Ассоциации электронной промышленности.

Подключение внешних компонентов

L R ANALOG OUTIN MD-проигрыватель или

Контактный аудиокабель

COAXIAL OPTICAL MD-магнитофон

проигрывательПодключение внешних компонентов 17 Ru

Ресивер (RX-E810) оборудован терминалом DOCK на задней панели, что позволяет подключить

универсальный док YAMAHA для iPod (например, YDS-10, продающийся отдельно), на который можно

установить iPod и управлять воспроизведением iPod через поставляемый пульт ДУ. Подключите

универсальный док YAMAHA для iPod (например, YDS-10, продающийся отдельно) к терминалу DOCK

на задней панели ресивера через предназначенные кабели. По завершению подключения, установите

iPod на универсальный док YAMAHA для iPod.

• Пока не завершены все кабельные соединения, не подключайте силовой кабель ресивера, DVD-проигрывателя, или

других компонентов к сети.

• Поддерживаются только iPod (Click and Wheel), iPod nano, и iPod mini.

• Требуется универсальный док YAMAHA для iPod (например, YDS-10, продающийся отдельно) и его специальный

кабель, подходящий к терминалу DOCK ресивера.

• Не подключайте никакие аксессуары iPod (например, наушники, проводной пульт ДУ, или ЧМ-передатчик) к iPod,

если он подключен к универсальному доку YAMAHA для iPod (например, YDS-10, продающийся отдельно).

• Пока iPod не установлен надлежащим образом на универсальный док YAMAHA для iPod (например, YDS-10,

продающийся отдельно), подключенный к терминалу DOCK на ресивере, аудиосигналы не могут выводиться

соответствующим образом.

• По завершению подключения между iPod и ресивером, и если ресивер находится в режиме DOCK (смотрите

стр. 47), на дисплее фронтальной панели отображается “iPod connected”. При прерывании подключения между iPod

и ресивером, на дисплее фронтальной панели отображается сообщение. Полный список сообщений по

подключению, смотрите раздел iPod в “Устранение неисправностей” на стр. 60.

• Все время, пока ресивер включен, батарейка iPod автоматически подзаряжается при установке iPod на

универсальный док YAMAHA для iPod (например, YDS-10, продающийся отдельно), подключенный к терминалу

• В зависимости от типа iPod, может потребоваться установка одного из адаптеров iPod, поставляемых вместе с

универсальным доком YAMAHA для iPod (например, YDS-10, продающийся отдельно) в отверстие дока до

Подключение универсального дока YAMAHA для iPod

LR LR AC OUTLETSSWITCHEDMAINSSPEAKERS DOCK DVD/CDTAPE/MD AUX OUT IN FM GND AM ANTENNA75 UNBAL.TO DVD-E810SUBWOOFER OUT 100W MAX. TOTAL 6 MIN / SPEAKER Ресивер

Универсальный док YAMAHA для iPod

(например, YDS-10, продающийся отдельно)

iPodПодключение кабелей питания 18 Ru

По завершению всех соединений, подключите силовой кабель DVD-проигрывателя к терминалу AC OUTLET(S) на задней панели ресивера (или к электросети, если отсутствует терминал AC OUTLET(S)),

и затем подключите силовой кабель ресивера к сети.

■ AC OUTLET(S) (SWITCHED)

Модели для Соединенного Королевства Великобритании

и Северной Ирландии, и Австралии 1 выход

Модель для Кореи Отсутствует

Другие модели2 выхода

Данный(ые) выход(ы) используются для подачи питания на DVD-проигрыватель или любые

подключенные компоненты. Подключите силовые кабели других компонентов к данному(ым)

выходу(ам). Питание на данный(е) выход(ы) подается при включении ресивера. Для информации по

максимальному напряжению или общему энергопотреблению компонентов, подключаемых к

данном(ым) выходу(ам), смотрите “Технические параметры” на стр. 67.

Подключение кабелей питания

L R AV AUDIO OUT DIGITAL OUTCOAXIALCOMPONENTS VIDEO VIDEO P B P R Y OPTICALVIDEO OUTMAINSTO RX-E810

DVD-проигрывательНастройка системы 19 Ru

До начала операции воспроизведения, следуя процедуре ниже, сконфигурируйте параметры системы.

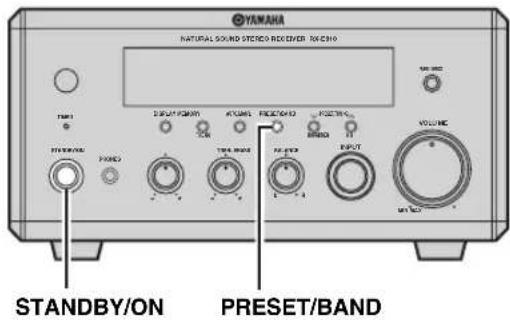

1 Включите телевизор и затем нажмите

кнопку STANDBY/ON и включите ресивер.

Если DVD-проигрыватель подключен к

ресиверу через кабель системного

управления, DVD-проигрыватель включается

автоматически. В ином случае, нажмите

STANDBY/ON на фронтальной панели

DVD-проигрывателя и включите его.

Включается дисплей фронтальной панели

2 Нажав DVD/CD, выберите функцию “DVD/

CD” как источник поступающего сигнала.

3 На телевизоре, выберите вход, к

которому подключен DVD-проигрыватель

(EXT1, AV1, др.). Более подробно,

смотрите инструкцию к телевизору.

На ТВ экране появляется экран по

При искажении картинки на телевизоре, настройка

цветовой системы (NTSC и PAL) DVD-проигрывателя

может не совпадать с телевизором.

Для переключения настройки цветовой системы в таком

случае, нажмите , и затем AUDIO, пока открыт лоток

Нажмите DISPLAY на фронтальной панели ресивера.

На дисплее фронтальной панели на несколько

секунд отображается “Clock Time”, и затем

отображается “Set Clock”.

Для входа в режим настройки часов,

нажимайте TIME ADJ примерно две секунды.

Для установки настройки часов вперед,

повторно нажимайте HOUR. Для установки

настройки часов назад, повторно нажимайте

HOUR, удерживая нажатой PRESET/BAND.

Для установки настройки минут вперед,

повторно нажимайте MIN. Для установки

настройки минут назад, повторно нажимайте

MIN, удерживая нажатой PRESET/BAND.

Шаг 1: Включение питания

SCAN DIMMERABREPEAT SLEEPDVD/CD TUNER BANDTAPE/MDSUBTITLE ANGLE ZOOM AUDIOAUX/TV DOCK STANDBY/ONDVD/CD Шаг 2: Настройка часов MIN MAXVOLU MEINPUTBALANCE LR TREBLEBASSPHONESSTANDBY/ONTIMERDISPLAY MEMORYNATURAL SOUND STEREO RECEIVER RX-E810PRESET/BANDPRESET/TUNINGPURE DIRECTHOURTIMERTIME ADJ MIN AUTO/MAN'LDISPLAY HOUR MIN TIME ADJPRESET/BANDНастройка системы 20 Ru

5 Для подтверждения настройки часов,

снова нажмите TIME ADJ.

На дисплее фронтальной панели на несколько

секунд отображается “Adjusted”, и затем

Можно переключать 12-часовой (AM/PM) формат и

24-часовой формат, нажимая HOUR или MIN, когда

часы высвечены на дисплее фронтальной панели.

Следуя процедуре ниже, сконфигурируйте

настройку соотношения сторон DVD-

проигрывателя. (Настройкой по умолчанию

является “4:3 PAN SCAN”.)

1 Нажмите кнопку SET UP.

На экране телевизора появится меню настройки.

2 Повторно нажимая кнопку или ,

выберите “VIDEO SETUP PAGE”.

3 Нажимая кнопку или , выберите

параметр “TV DISPLAY” и затем нажмите

4 Нажимая или , выберите нужный

параметр, и затем нажмите кнопку ENTER

для подтверждения выбора.

Выберите это, если окно просмотра телевизора 4:3 и

нужно, чтобы обе стороны картинки были обрезаны

или отформатированы и вмещались в экран.

Выберите это, если окно просмотра телевизора 4:3. В

таком случае, на ТВ экране будет отображаться

широкая картинка с черными полосками сверху и снизу.

Выберите данную настройку для

широкоэкранного телевизора.

5 Для выхода из меню настройки, снова

нажмите кнопку SET UP.

Следуя процедуре ниже, сконфигурируйте настройку языка,

используемого для дисплея-на-экране и меню настройки.

(Настройкой по умолчанию является “ENGLISH”.)

1 Нажмите кнопку SET UP.

На экране телевизора появится меню настройки.

2 Нажимая кнопку или , выберите

“GENERAL SETUP PAGE”.

Нажимая кнопку или , выберите параметр

“OSD LANGUAGE” и затем нажмите кнопку .

Нажимая / , выберите нужный язык, и затем

нажмите кнопку ENTER для подтверждения выбора.

ENTER SET UPНастройка системы 21 Ru

При установке языков по умолчанию для звучания,

субтитров, и дискового меню, DVD-проигрыватель

автоматически переключается на выбранный язык при

установке диска. Если выбранный язык не имеется на

диске, вместо него будет использоваться язык по

умолчанию на диске. (Настройкой по умолчанию для

звучания и дискового меню является “АНГЛИЙСКИЙ”

и субтитров - “ВЫКЛ”.)

1 Нажмите кнопку SET UP.

На экране телевизора появится меню настройки.

2 Нажимая кнопку или , выберите

“СТРАНИЦА ПРЕДПОЧТ.”.

“СТРАНИЦА ПРЕДПОЧТ.” доступен только при отсутствии

установленного диска или когда DVD-проигрыватель

находится в режиме остановки (смотрите стр. 25).

Нажимая кнопку или , выберите

параметр “АУДИО”, “ПОДЗАГОЛ”, или “МЕНЮ

ДИСКА”, и затем нажмите кнопку .

4 Нажимая или , выберите нужный

язык, и затем нажмите кнопку ENTER для

подтверждения выбора.

Если нужный язык не указан, выбрав

“ДРУГИЕ”, с помощью цифровых кнопок

введите 4-значный языковой код (смотрите

стр. 57), и затем нажмите ENTER.

5 Для выхода из меню настройки, снова

нажмите кнопку SET UP.

Шаг 5: Установка языка по

умолчанию для звучания,

субтитров, и дискового меню

Примечание АУДИО ПОДЗАГОЛ МЕНЮ ДИСКАРОДИТ. КОНТР.СПИСОК ЗАПИСЕЙНАВ MP3/JPEGПОДЗАГ. DIVXПАРОЛЬАНГЛИЙСКИЙКИТАЙСКИЙ (ПРОСТ)ФРАНЦУЗСКИЙИСПАНСКИЙПОРТУГАЛЬСКИЙПОЛЬСКИЙИТАЛЬЯНСКИЙТУРЕЦКИЙСТРАНИЦА ПРЕДПОЧТ.STANDBY/ONPOWER TV

кнопкиОсновные операции ресивера 22 Ru

Следуя процедуре ниже, выберите источник приема, и настройте звуковые параметры на ресивере.

1 Нажав кнопку STANDBY/ON, включите

Если DVD-проигрыватель подключен к

ресиверу через кабель системного

управления, DVD-проигрыватель включается

автоматически. Включается дисплей

фронтальной панели каждого компонента.

Данная система оборудована функцией автоматического

режима ожидания (смотрите стр. 45), которая

автоматически устанавливает систему на режим

ожидания, если система не управлялась в течение 30

минут, пока ресивер установлен на режим DVD/CD.

2 Нажмите одну из селекторных кнопок

источника и выберите нужный источник

3 Начните воспроизведение на выбранном

компоненте-источнике или выберите

Подробнее о воспроизведении диска, смотрите

стр. 25, а по информации о настройке, смотрите

4 Нажимая VOLUME +/–, настройте нужный

5 Поворачивая BASS, TREBLE, или

BALANCE на фронтальной панели

ресивера, настройте следующие

BASS: Настройка низкочастотной

TREBLE: Настройка высокочастотной

BALANCE: Настройка уровня громкости

отдельно левого и правого канала

Режим Pure Direct отключает схему контроля

тональности, позволяя прослушивать чистое

высокоточное звучание от аналоговых

Нажмите PURE DIRECT на фронтальной

панели ресивера для включения режима Pure

Высвечивается PURE DIRECT, и дисплей

фронтальной панели автоматически тускнеет.

• Пока включен режим Pure Direct, функции BASS,

TREBLE, или BALANCE недоступны.

• При выполнении любой операции при включенном

режиме Pure Direct, дисплей фронтальной панели

высвечивается на короткий момент для подтверждения

команды, и снова тускнеет.

Отключение режима Pure Direct

Снова нажмите PURE DIRECT, до отключения

PURE DIRECT и высвечивания дисплея

■ Использование наушников

Подключите наушники к гнезду PHONES. Можно

прослушивать звуки, предназначенные для вывода

из колонок, через наушники.

Основные операции ресивера

ENTERAEDISPLAYSLEEPDVD/CD TUNER BANDTAPE/MDSUBTITLE ANGLE ZOOM AUDIOAUX/TV DOCKAESET UPTV VOL VOLUME TOP MENU

Для переключения настроек дисплея фронтальной панели ресивера, следуйте процедуре ниже.

■ Переключение режима дисплея

Можно переключать информацию,

отображенную на дисплее фронтальной панели,

на текущий источник и часы.

Если часы не настроены, невозможно отобразить их

Повторно нажимая кнопку DISPLAY,

выберите желаемый режим дисплея.

При каждом нажатии кнопки, дисплей

переключается следующим образом:

“Timer Input”, “ON Time”, и “OFF Time” используются

для установки таймера часов (смотрите стр. 43).

■ Уменьшение яркости дисплея

Можно уменьшить яркость дисплея фронтальной

панели ресивера. Также тускнеет дисплей

фронтальной панели DVD-проигрывателя, если

он подключен к ресиверу через соединение

системного управления (смотрите стр. 12).

(Настройкой по умолчанию является “DIMMER OFF”.)

Нажимая кнопку DIMMER, выберите режим

Установка обычной яркости

Нажимая кнопку DIMMER, выберите режим

Переключение настроек дисплея фронтальной панели DIMMERSTANDBY/ONPOWER TV

(Текущий источник)Поддерживаемые типы дисков 24 Ru

На DVD-проигрывателе можно воспроизводить видео или музыкальные диски. Так как некоторые

операции по управлению дисками могут производиться для определенных типов дисков,

поддерживаемые типы дисков указаны с использованием иконок, показанных ниже. Каждая означает,

что операция может выполняться только для соответствующего типа диска. Операции, не содержащие

иконок, подходят для всех типов дисков.

В зависимости от формата диска, некоторые диски могут не поддерживаться DVD-проигрывателем. Перед

установкой диска в DVD-проигрыватель, обязательно проверьте, поддерживается-ли диск DVD-проигрывателем (смотрите стр. 63). ■ О дисках с данными (MP3, WMA,

Можно воспроизводить файлы формата MP3 и

WMA, записанные на CD-R/RW, DVD+R/RW, и

DVD-R/RW-дисках, таким же образом, как и

музыкальные CD-диски. DVD-проигрыватель

воспринимает файлы на диске как фонограммы

(как показано слева). Также можно

воспроизводить графические файлы JPEG и

видеофайлы DivX, записанные на CD-R/RW,

DVD+R/RW, или DVD-R/RW-дисках. Подробнее о

воспроизведении таких дисков, смотрите

“Воспроизведение MP3/WMA/JPEG/DivX-

дисков” на стр. 32. В зависимости от условий записи, например, установок записывающего программного обеспечения, DVD-проигрыватель может не воспроизводить диск или воспроизводить фонограммы в последовательности записи. Подробнее о поддерживаемых дисках DVD-проигрывателя, смотрите стр. 63. Поддерживаемые типы дисков

DVD VCD CD Корневой каталогПaпкaФонограмма (Файл) ПримечаниеОсновные операции воспроизведения диска 25 Ru

Для выполнения основных операций воспроизведения, следуйте процедурам ниже.

• При отображении иконки запрещения ( ) на телевизоре

при нажатии кнопки, это означает, что функция недоступна

на текущем диске или в текущем состоянии.

• В зависимости от диска, некоторые операции могут

отличаться или могут быть ограничены.

Начало воспроизведения

Установите диск (нажмите на

DVD-проигрывателя для открытия/закрытия лотка диска).

• Данный аппарат автоматически начинает воспроизведение при

установке диска. В случае, если на диске имеется стартовое меню,

может потребоваться нажать

для начала воспроизведения.

• Для СD-дисков, можно воспроизвести первые несколько секунд

каждой фонограммы в последовательности, нажав SCAN во

время остановки воспроизведения. Для возобновления

обычного воспроизведения, нажмите кнопку

Остановка воспроизведения

Данный аппарат автоматически запоминает место остановки при остановке

воспроизведения. Если вы нажмете кнопку

возобновляется с места остановки. Если снова нажать

будет удалено из памяти. (Это называется “Режим остановки”.)

Пауза воспроизведения

Для возобновления режима обычного

воспроизведения, нажмите кнопку h.

Покадровое воспроизведение

, установите паузу воспроизведения,

затем повторно нажмите кнопку

При каждом нажатии кнопки e, воспроизводится

один кадр за раз. Для возобновления режима

обычного воспроизведения, нажмите кнопку h.

Быстрая перемотка назад или вперед

Для быстрой прокрутки назад, удерживайте

Для быстрой прокрутки вперед, удерживайте

При каждом нажатии кнопки после ее

удерживания, скорость восрастает (снижается).

Замедленная перемотка назад или

Для замедленной перемотки назад, нажмите .

Для замедленной перемотки вперед, нажмите .

Скорость возрастает (снижается) при каждом нажатии кнопки.

Функция замедленной перемотки назад недоступна для VCD и SVCD-дисков.

Пропуск разделов (фонограмм)

Для перехода на начало настоящего раздела

(фонограммы), нажмите кнопку b.

Для перехода на следующий раздел (фонограмму),

Для перехода на предыдущий раздел (фонограмму),

дважды быстро нажмите кнопку

Функция пропуска может неправильно срабатывать при

воспроизведении VCD или SVCD-диска с помощью

меню контроля воспроизведения (смотрите стр. 31).

Выбор раздела (фонограммы) для воспроизведения

С помощью цифровых кнопок введите номер

раздела (фонограммы) для воспроизведения.

Для указания 1-значного номера, нажмите цифровую кнопку для

ввода номера фонограммы и затем нажмите ENTER, или нажмите 0

и затем нажмите цифровую кнопку для ввода номера фонограммы.

Данная функция может неправильно срабатывать при

воспроизведении VCD или SVCD-диска с помощью

меню контроля воспроизведения (смотрите стр. 31).

Основные операции воспроизведения диска

Примечания STANDBY/ONPOWER TV

, , ENTER b, a Цифровые кнопки Примечание

DVD VCD DVD VCDОсновные операции воспроизведения диска 26 Ru

Можно повторно воспроизвести выбранный параметр на диске.

Также, можно установить две точки для повтора определенного

участка раздела (фонограммы) с помощью функции A-B Repeat.

В зависимости от типа DVD-диска, функция Repeat Play может не срабатывать.

Функция повторного воспроизведения недоступна при

воспроизведении VCD или SVCD-диска с помощью меню

контроля воспроизведения (смотрите стр. 31).

Начните воспроизведение диска, наименования, или

раздела (фонограммы), которую вы хотите повторить.

Нажимая кнопку REPEAT, выберите желаемый

режим повторного воспроизведения.

При каждом нажатии кнопки, режим переключается

↓ ПОВТОР ВЫКЛЮЧЕН (Обычное воспроизведение) ↓ РАЗДЕЛ (Повторное воспроизведение по разделу) ↓

НАИМ (Повторное воспроизведение по наименованию) ↓ ВСЕ (Повторное воспроизведение по диску) VCD/CD

↓ ПОВТОР ВЫКЛЮЧЕН (Обычное воспроизведение) ↓ ДОРОЖ (Повторное воспроизведение по фонограмме) ↓ ВСЕ (Повторное воспроизведение по диску) MP3/WMA/JPEG/DivX

↓ ПОВТОР ВЫКЛЮЧЕН (Обычное воспроизведение) ↓ ПОВТОР ОДИН (Повторное воспроизведение по файлу) ↓ ПОВТОР ПАПКИ (Повторное воспроизведение по папке) Отмена функции Repeat Play

Нажимая кнопку REPEAT, выберите режим “ПОВТОР ВЫКЛЮЧЕН”.

При воспроизведении JPEG или фото CD-диска в режиме показа

слайдов, “REPEAT ALL” (Повторное воспроизведение по диску)

отображается вместо “ПОВТОР ПАПКИ”.

■ Повторное воспроизведение между

двух точек (A-B Repeat)

Установив две точки (начало и конец), вы можете повторно

воспроизвести определенный отрезок раздела (фонограммы).

Функция A-B Repeat доступна только для одного раздела (фонограммы).

Начните воспроизведение раздела или

фонограммы, содержащей отрезок для

повторного воспроизведения.

На месте, где нужно установить точку начала

отрезка для повтора, нажмите кнопку A-B.

“А” отобразится на телевизионном экране.

3 На месте, где нужно установить точку

конца отрезка для повтора, снова

На экране телевизора появляется индикация

“АБ”, и запускается функция A-B Repeat.

Отмена функции A-B Repeat

Разделы или фонограммы на диске можно

воспроизводить в случайном порядке.

Функция смешанного воспроизведения недоступна для DVD-VR-дисков.

• Функция смешанного воспроизведения недоступна при

воспроизведении VCD или SVCD-диска с помощью

меню контроля воспроизведения (смотрите стр. 31).

1 Начните воспроизведение диска.

Повторное воспроизведение диска

(Повторное воспроизведение)

Примечания STANDBY/ONPOWER TV

Случайное воспроизведение

(Смешанное воспроизведение)

Примечания STANDBY/ONPOWER TV

Нажимая кнопку SHUFFLE, выберите желаемый

режим смешанного воспроизведения.

При каждом нажатии кнопки, режим

переключается следующим образом.

↓ ПЕРЕМЕН ВЫКЛЮЧЕНО (Обычное воспроизведение) ↓ СМЕШ (Смешанное воспроизведение) ↓ ПОВТ ТАС (Смешанное воспроизведение с повторным воспроизведением) Отмена функции смешанного воспроизведения

Нажимая кнопку SHUFFLE, выберите режим “ПЕРЕМЕН ВЫКЛЮЧЕНО”.

Вы можете указать прошедшее время воспроизведения,

с которого вы хотите начать воспроизведение. • При использовании функции временного поиска для VCD или SVCD-дисков, меню контроля воспроизведения автоматически закрывается (смотрите стр. 31).• Невозможно указать прошедшее время воспроизведения, превышающее общее время. ■ Временной поиск на DVD-диске

При воспроизведении диска, нажмите ON SCREEN.

На экране телевизора появится меню дисплея-на-экране.

2 Нажимая кнопку или , выберите

параметр “ВР. НАИМ.” или “ВРЕМ РАЗД.”, и

затем нажмите кнопку .

Выберите это, если хотите указать

прошедшее время воспроизведения для

текущего наименования.

Выберите это, если хотите указать

прошедшее время воспроизведения для

3 С помощью цифровых кнопок введите

часы, минуты, и секунды.

Воспроизведение переходит на указанную

y Для возврата на предыдущее меню, нажмите кнопку . Для выхода из меню дисплея-на-экране, нажмите кнопку ON SCREEN. ■ Временной поиск на VСD-диске

При воспроизведении диска, нажмите ON SCREEN.

На экране телевизора появится меню дисплея-

2 Нажав кнопку или , выберите

параметр “ВР ДИСКА” или “ВР ЗАПИСИ”, и

затем нажмите кнопку .

Выберите это, если хотите указать прошедшее

время воспроизведения для всего диска.

Выберите это, если хотите указать

прошедшее время воспроизведения для

3 С помощью цифровых кнопок введите

часы, минуты, и секунды.

Воспроизведение переходит на указанную

y Для возврата на предыдущее меню, нажмите кнопку . Для выхода из меню дисплея-на-экране, нажмите кнопку ON SCREEN. Указание прошедшего времени

СКБИТ 16 ВСЕГОПРОШ 0:02:25

МЕНЮОсновные операции воспроизведения диска 28 Ru

Можно предварительно просмотреть содержание DVD или VCD-

диска с помощью картинок, выбранных с регулярным интервалом,

и указать картинку предосмотра для воспроизведения.

1 При установленном диске в DVD-

проигрывателе, нажмите SCAN.

Нажимая или , выберите один из следующих

режимов предосмотра, и затем нажмите ENTER.

Отображает начало каждого наименования.

Отображает начало каждого раздела.

Делит наименование на отрезки с

10-минутным интервалом и воспроизводит

первые 3-4 секунды каждого отрезка.

Делит раздел на отрезки с 10-минутным интервалом и

воспроизводит первые 3-4 секунды каждого отрезка.

Отображает начало каждой фонограммы.

Делит фонограммы на шесть отрезков с регулярным

интервалом, и отображает начало каждого отрезка.

Делит диск на шесть отрезков с регулярным

интервалом, и отображает начало каждого отрезка. • Функцию “ИНТЕРВАЛ ФОНОГ” можно выбрать только во время воспроизведения VCD-диска с отключенным меню контроля воспроизведения (смотрите стр. 31).• КОНСПЕКТ ЧАСТИ и ИНТЕРВАЛ ЧАСТИ недоступны для DVD-VR-дисков. 3 С помощью курсорных кнопок выберите

нужную картинку для предосмотра или с

помощью цифровых кнопок введите

При нажатии b или a, переключаются

предыдущая/следующая страница списка

y • Для выбора другого режима предосмотра, с помощью курсорных кнопок, выберите “МЕНЮ” в списке предосмотра, и затем нажмите ENTER.• Для отмены функции сканирующего поиска, с помощью курсорных кнопок, выберите “ВЫХОД” в списке предосмотра, и затем нажмите ENTER или снова нажмите SCAN. 4 Нажмите ENTER для начала

воспроизведения выбранного параметра.

Указание картинки предварительного

просмотра для воспроизведения

ПримечанияОсновные операции воспроизведения диска 29 Ru

Можно настроить порядок воспроизведения для

разделов или фонограмм на диске. Данный аппарат

может запомнить порядок воспроизведения 10 дисков

(20 разделов или 20 фонограмм для каждого диска).

• Меню контроля воспроизведения (смотрите стр. 31) недоступно

во время программного воспроизведения VCD или SVCD-диска.

• Функция программного воспроизведения недоступна

для MP3, WMA, JPEG, и DivX-дисков.

1 При установленном диске в DVD-

проигрывателе, нажмите PROG.

На телевизионном экране отображается

С помощью курсорных кнопок, выберите

программный номер, и затем нажмите ENTER.

предыдущая/следующая страница программного списка.

Для программирования порядка для DVD-диска,

с помощью цифровых кнопок и ENTER, введите

номер наименования, и затем введите номер

раздела. Для программирования порядка для

VCD, SVCD, или CD-диска, с помощью цифровых

кнопок и ENTER, введите номер фонограммы.

Повторяйте шаги 2 и 3 до окончания выбора

всех нужных разделов (фонограмм).

Для начала воспроизведения с функцией

программного воспроизведения, с помощью

курсорных кнопок выберите “СТАРТ”, и затем

• Для отмены функции программного воспроизведения,

с помощью курсорных кнопок выберите “ВЫХОД” в

программном списке, и затем нажмите ENTER.

• Для удаления запрограммированного раздела или

фонограммы в списке, с помощью курсорных кнопок

выберите программный номер для удаления, и затем

Примечания STANDBY/ONPOWER TV

ENTERОсновные операции воспроизведения диска 30 Ru

Можно выбрать языки звучания и субтитров для

воспроизведения DVD-диска и настройки

аудиоканала для VCD-диска. Если язык не

выбран, выбираются языки по умолчанию,

указанные в меню настройки (смотрите стр. 21). Выбор языков звучания и субтитров доступны только на дисках, поддерживающих многоязычную функцию. Также, доступные языки для каждого диска могут различаться. Более подробно о диске, смотрите инструкции, содержащиеся в меню диска или на его упаковке. ■ Для DVD

Для выбора языка звучания во время

воспроизведения диска, повторно нажимайте

AUDIO до отображения нужного языка на ТВ

Для выбора языка субтитров во время

воспроизведения диска, повторно нажимайте

SUBTITLE до отображения нужного языка на ТВ

Для переключения параметров аудиоканала

(стерео, моно, др.), повторно нажимайте AUDIO.

y Для отключения субтитров, повторно нажимая SUBTITLE, выберите “ВЫКЛ”. Во время воспроизведения диска, можно

увеличить или уменьшить изображение.

1 При воспроизведении диска, нажмите

При каждом нажатии кнопки, масштаб

изображения переключается следующим

2 При выборе “2X”, “3X” или “4X” на шаге 1,

используйте курсорные кнопки для

прокрутки увеличенного изображения.

y Для возврата на исходный масшатб изображения, повторно нажимая ZOOM, выберите исходный масштаб. Выбор языков звучания и

субтитров /настройки

исходный масштаб (1X) ↑Основные операции воспроизведения диска 31 Ru

Вы можете выбрать нужный угол просмотра во

время воспроизведения DVD-диска. Вы можете выбрать языки только при использовании дисков, поддерживающих множество углов просмотра. Также, доступные углы просмотра для каждого диска могут различаться. Более подробно о диске, смотрите инструкции, содержащиеся в меню диска или на его упаковке. Во время воспроизведения диска, повторно

нажимайте ANGLE до выбора нужного угла

На многих DVD-дисках и VCD-дисках (SVCD-дисках)

содержатся оригинальные навигационные меню, известные как

“Меню DVD” и “Меню контроля воспроизведения”. Данные

меню удобны для управления диском. Для использования таких

меню на DVD-проигрывателе, следуйте процедуре ниже. Содержание меню и метод управления каждого диска могут различаться. Более подробно о диске, смотрите инструкции, содержащиеся в меню диска или на его упаковке. ■ Управление меню DVD

При воспроизведении диска, нажмите MENU.

На экране телевизора отображается меню DVD-диска.

y В зависимости от диска, меню DVD может автоматически высвечиваться при загрузке диска. 2 С помощью курсорных кнопок выберите

параметр меню, и затем нажмите ENTER

для подтверждения выбора.

■ Управление меню контроля

При установке VCD или SVCD-диска с функцией управления

воспроизведением (только версия 2,0), на ТВ экране автоматически

отображается меню контроля воспроизведением. Для управления

меню через пульт ДУ, используйте следующие кнопки.

RETURN: Возврат на экран меню.

MENU: Отображение или закрытие меню

контроля воспроизведением.

y При установке “PBC” на “ВЫКЛ” в меню настройки DVD-проигрывателя (смотрите стр. 55), при загрузке диска, меню контроля воспроизведением не отображается автоматически. Выбор угла просмотра

DVD DISPLAYSLEEPDVD/CD TUNER BANDTAPE/MDSUBTITLE ANGLE ZOOM AUDIOAUX/TV DOCKTV VOL VOLUMEANGLE Управление меню диска

Примечание STANDBY/ONPOWER TV

SCAN DIMMER A-B PROG SHUFFLETV INPUTON SCREEN MENUPRESETENTERA-EA-EINFO.SET UPTOP MENU /RETURNTV CHREPEAT FREQ/TEXT PTY SEEK MODE START Цифровые кнопкиКурсорные кнопки, ENTER b, a

MENU RETURN DVD VCDОсновные операции воспроизведения диска 32 Ru

Можно воспроизводить файлы формата MP3, WMA, и DivX,

записанные на CD-R/RW, DVD+R/RW, и DVD-R/RW-диске.

Также можно просматривать файлы JPEG на продающихся

JPEG-дисках (например KODAK Picture CD-диск) или

записанные на CD-R/RW, DVD+R/RW, и DVD-R/RW-диске.

• Данный аппарат не может отобразить особые знаки как

двухбайтовые знаки, используемые в названиях папок и файлов.

• В зависимости от формата диска, характеристик, или условий

записи, аппарат может плохо считывать или воспроизводить

некоторые диски. Подробнее о поддерживаемых дисках

DVD-проигрывателя, смотрите стр. 63.

• Если на диске имеется папка с более чем 500 файлами,

аппарат может плохо считывать или воспроизводить диск.

1 Установите диск в DVD-проигрыватель.

Для MP3 и WMA-дисков, отображается дисковое

меню. Для JPEG-дисков, на ТВ экране отображается

дисковое меню. Нажмите

слайдов (показ слайдов может начинаться

автоматически на некоторых продающихся JPEG-

дисках). Для DivX-диска, отображается интерактивное

меню, если диск содержит медийный формат DivX

(DMF). Подробнее, смотрите “О медийном формате

DivX (DMF)”. В ином случае, выполните шаги ниже.

2 Нажимая кнопку или , выберите

папку, и затем нажмите кнопку ENTER.

На ТВ экране отображается список файлов

3 Нажимая кнопку , , или цифровые

кнопки, выберите файл, и затем нажмите

Воспроизведение начинается от выбранного

файла и продолжается до конца папки.

• При просмотре файла JPEG, можно увеличить

изображение, нажимая ZOOM. Также, можно

прокручивать увеличенное изображение, используя

• Во время просмотра файла JPEG, можно вертикально

переворачивать изображение, нажимая , или

переворачивать горизонтально, нажимая . Также,

можно повернуть его на 90 градусов, нажимая или .

• При просмотре файла JPEG, можно выбрать эффект

просмотра, повторно нажимая ANGLE.

■ Просмотр картинок JPEG в форме

Можно просматривать файлы JPEG, сохраненные

в выбранной папке или диске, как маленькие

1 При просмотре JPEG-диска, нажмите s.

Картинки JPEG отображаются в форме

При нажатии b или a, переключаются

предыдущая/следующая страница списка

2 Для просмотра определенной картинки в

полном виде, с помощью курсорных

кнопок выберите пиктограмму, и затем

• Для начала показа слайдов от первой картинки

текущей страницы, с помощью курсорных кнопок,

выберите , и затем нажмите ENTER.

• Для возврата на дисковое меню, нажмите кнопку

Воспроизведение MP3/

WMA/JPEG/DivX-дисков

Примечания STANDBY/ONPOWER TV

s Курсорные кнопки, ENTER b, a SUBTITLEAUDIOANGLE ZOOMОсновные операции воспроизведения диска

■ О медийном формате DivX (DMF)

Медийный формат DivX (DMF) позволяет

воспроизводить файлы DivX с интерактивными

функциями как интерактивное меню,

дополнительное звучание и субтитры. Для

управления интерактивным меню, следуйте

1 Установите диск в DVD-проигрыватель.

На экране телевизора появится интерактивное

2 С помощью курсорных кнопок выберите

3 Нажмите ENTER или h для начала

воспроизведения от выбранного раздела.

Доступ к интерактивному меню во время

Нажмите кнопку MENU.

Для возврата на меню диска с данными при

отображенном дисковом меню

• Можно выбрать звучание или включить/отключить

субтитры, нажимая AUDIO или SUBTITLE во время

• Для выбора внешнего языка субтитров, требуется

настроить “ПОДЗАГ. DIVX” в меню настройки DVD-

проигрывателя (смотрите стр. 55).Основные операции воспроизведения диска 34 Ru

Можно просмотреть и изменить настройки для воспроизводимого DVD или VCD (SVCD)-диска.

Отображение меню дисплея-на-экране для VCD или SVCD-дисков приводит к автоматическому закрытию меню контроля воспроизведения (смотрите стр. 31). 1

При воспроизведении диска, нажмите ON SCREEN.

На экране телевизора появится меню дисплея-

на-экране. Параметры меню могут

различаться в зависимости от типа диска.

y Для CD-дисков, при каждом нажатии кнопки ON SCREEN, дисплей времени переключается следующим образом:

ВСЕГО ПРОШ → ОДИН ПРОШ → ОДИН ОСТ → ВСЕГО ПРОШ. 2 Для выбора параметра меню, нажимайте

или , и затем нажмите .

Для изменения настройки выбранного параметра

меню, нажимайте или . Для указания цифр

или времени, используйте цифровые кнопки.

y Для возврата на предыдущее меню, нажмите кнопку . Для выхода из меню дисплея-на-экране, нажмите кнопку ON SCREEN. ■ Параметры меню дисплея-на-экране

Просмотр или изменение настроек воспроизведения на

телевизоре (меню дисплея-на-экране)

ENTER Параметры для DVD-дискаОписание НАИМ

Текущее наименование и количество наименований на диске РАЗДЕЛ Текущий раздел и количество разделов на диске АУДИО Текущие настройки для аудиоканалов и языка звучания ПОДЗАГОЛ Текущая настройка для языка субтитров

Текущий угол и количество углов на диске ВР. НАИМ. Общее время текущего наименования ВРЕМ РАЗД. Общее время текущего раздела ПОВТОРИТЬ Текущая настройка для функции повторного воспроизведения ВР ДИСПЛ Текущая настройка для дисплея времени Параметры для VCD/SVCD-дискаОписаниеДОРОЖ Текущая фонограмма и количество фонограмм на диске ВР ДИСКА Общее время диска ВР ЗАПИСИ Общее время текущей фонограммы ПОВТОРИТЬ Текущая настройка для функции повторного воспроизведения ВР ДИСПЛ Текущая настройка для дисплея времениОграничение воспроизведения диска 35 Ru

Можно установить ограничение воспроизведения для некоторых дисков, используя функцию

родительского контроля или функцию блокировки диска. Только те пользователи, которым известен

пароль (смотрите стр. 36), могут иметь доступ к блокированным дискам.

Воспроизведение может быть ограничено в

соответствии с назначенным уровнем (уровень

родительского контроля). Более подробно об

уровне родительского контроля каждого диска,

смотрите инструкцию на обложке диска.

1 Нажмите кнопку SET UP.

Нажимая кнопку или , выберите

параметр “СТРАНИЦА ПРЕДПОЧТ.”, нажимая

кнопку или , выберите “РОДИТ.

КОНТР.”, и затем нажмите кнопку . “СТРАНИЦА ПРЕДПОЧТ.” доступен только при отсутствии установленного диска или когда DVD-проигрыватель находится в режиме остановки (смотрите стр. 25). 3 Нажимая кнопку или , выберите

уровень родительского контроля, и затем

нажмите кнопку ENTER. 1 - 7: Воспроизведение дисков, для которых установлен более высокий уровень, невозможен без ввода пароля. (Чем меньше цифра, тем жестче уровень Parental Control.)8 ВЗРОС (Настройка по умолчанию): Пользователи могут воспроизводить любые диски без ввода пароля. 4 Нажимая цифровые кнопки, введите

6-значный пароль, и затем нажмите

ENTER. • Паролем по умолчанию является “000000”. Для изменения пароля, выполните процедуру “Изменение пароля” (смотрите стр. 36).• Если вы забыли пароль, введите “000000” вместо пароля. y • Для возврата на предыдущее меню, нажмите кнопку . Для выхода из меню настройки, нажмите кнопку SET UP.• Для временной разблокировки родительского контроля для воспроизведения, с помощью цифровых кнопок, введите пароль в окошко ввода пароля (отображается при установке блокированного диска), и затем нажмите ENTER. Ограничение воспроизведения диска

родительского контроля

Примечание STANDBY/ONPOWER TV

ПримечанияОграничение воспроизведения диска

С помощью функции блокировки диска, можно

защитить до 40 определенных дисков от

1 Установив блокируемый диск в аппарат,

2 Нажимая кнопку или , выберите

параметр “СТРАНИЦА ОБЩЕЙ

НАСТРОЙКИ”, нажимая кнопку или

, выберите “БЛ ДИСКА”, и затем

3 Нажимая кнопку или , выберите

параметр “БЛОК”, и затем нажмите кнопку

Отмена закрытия доступа к диску

Выберите параметр “РАЗБЛ” на шаге 3.

• Для возврата на предыдущее меню, нажмите кнопку

. Для выхода из меню настройки, нажмите кнопку

• Для временной разблокировки диска для

воспроизведения, с помощью цифровых кнопок,

введите пароль в окошко ввода пароля (отображается

при установке блокированного диска), и затем

Процедура ниже выполняется для изменения

пароля для временного доступа к блокированному

1 Нажмите кнопку SET UP.

На экране телевизора появится меню

2 Нажимая кнопку или , выберите

параметр “СТРАНИЦА ПРЕДПОЧТ.”,

нажимая кнопку или , выберите

“ПАРОЛЬ”, затем нажмите кнопку .

“СТРАНИЦА ПРЕДПОЧТ.” доступен только при

отсутствии установленного диска или когда

DVD-проигрыватель находится в режиме остановки

3 Нажмите ENTER для отображения экрана

4 С помощью цифровых кнопок введите

текущий 6-значный пароль в окошко

“СТАР. ПАРОЛЬ”, введите новый 6-

значный пароль в окошках “НОВЫЙ

ПАРОЛЬ” и “ПОДТ ПАРОЛЯ”, затем

• Паролем по умолчанию является “000000”.

• Если вы забыли пароль, введите “000000” вместо

Для возврата на предыдущее меню, нажмите кнопку .

Для выхода из меню настройки, нажмите кнопку SET UP.

Блокировка диска Изменение пароля

Существуют 2 метода настройки: автоматическая и ручная. Автоматическая настройка эффективна в

тех случаях, когда поступающие от радиостанций сигналы достаточно сильны и отсутствуют помехи.

При слабом сигнале желаемой радиостанции, произведите ручную настройку. Также можно

использовать функцию автоматической и ручной настройки и предустановки и сохранить до 40

радиостанций (А1 - Е8: 8 номеров предустановленных радиостанций в каждой из 5 групп

предустановленных радиостанций).

Автоматическая настройка эффективна в тех

случаях, когда поступающие от радиостанций

сигналы достаточно сильны и отсутствуют

Поворачивая INPUT на фронтальной панели

ресивера, выберите “TUNER” как источник

2 Повторно нажимая кнопку PRESET/BAND,

выберите “FM” или “AM”.

Если высвечен индикатор предустановки, это

означает, что ресивер в режиме предустановки.

Подробнее, смотрите стр. 38 и 39.

3 Нажимайте кнопку AUTO/MAN’L до

появления индикатора AUTO на дисплее

4 Нажмите кнопку PRESET/TUNING u / d

для начала автоматической настройки.

При настройке ресивера на радиостанцию,

загорается индикатор TUNED и частота

принимаемой радиостанции отображается на

дисплее фронтальной панели.

• Нажмите кнопку u для настройки на

• Нажмите кнопку d для настройки на

При слабом поступающем сигнале желаемой

радиостанции, произведите ручную настройку.

Поворачивая INPUT на фронтальной панели

ресивера, выберите “TUNER” как источник

2 Нажимая кнопку PRESET/BAND, выберите

Если высвечен индикатор предустановки, это

означает, что ресивер в режиме предустановки.

Подробнее, смотрите стр. 38 и 39.

3 Нажимайте кнопку AUTO/MAN’L до

отключения индикатора AUTO на дисплее

4 Нажмите кнопку PRESET/TUNING u / d

для ручной настройки на желаемую

Для продолжения поиска, удерживайте

Настройка радиопрограмм ЧМ/AM

Автоматическая настройка MIN MAXVOLU MEINPUTBALANCE LR TREBLEBASSPHONESSTANDBY/ONTIMERDISPLAY MEMORYNATURAL SOUND STEREO RECEIVER RX-E810PRESET/BANDPRESET/TUNINGPURE DIRECTHOURTIMERTIME ADJ MIN AUTO/MAN'LAUTO/MAN’LPRESET/TUNING u / dPRESET/BANDINPUT Ручная настройка MIN MAXVOLU MEINPUTBALANCE LR TREBLEBASSPHONESSTANDBY/ONTIMERDISPLAY MEMORYNATURAL SOUND STEREO RECEIVER RX-E810PRESET/BANDPRESET/TUNINGPURE DIRECTHOURTIMERTIME ADJ MIN AUTO/MAN'LAUTO/MAN’LPRESET/TUNING u / dPRESET/BANDINPUT38 Ru Настройка радиопрограмм ЧМ/AM ■ Переключение частотного шага

(Только модели для Азии и Тайваня)

Из-за различия межстационного шага частот в

различных регионах, может потребоваться

переключить режим шага частоты.

Пока ресивер находится в режиме

ожидания, удерживая PRESET/BAND на

фронтальной панели, нажмите STANDBY/ON.

Повторно нажимая кнопку PRESET/BAND,

выберите “FM 50k/AM 9k” или “FM 100k/AM 10k”.

3 Для подтверждения настройки, нажмите

Для автоматической предустановки радиостанций,

следуйте процедуре ниже.

Поворачивая INPUT на фронтальной панели

ресивера, выберите “TUNER” как источник

2 Удерживайте MEMORY более чем две

На дисплее фронтальной панели мигают

AUTO и индикатор MEMORY.

• Функция автоматической предустановки

запускается от низкой частоты в

направлении высокой частоты.

• Ресивер автоматически присваивает номер

предустановки для каждой обнаруженной

• С функцией автоматической предустановки можно

предустановить до 40 АМ и ЧМ радиостанций.

• (Только модели для Соединенного Королевства

Великобритании и Северной Ирландии, и Европы)

Во время автоматической предустановки,

автоматически сохраняются только радиостанции

Системы Радиоданных и АМ радиостанции. MIN MAXVOLU MEINPUTBALANCE LR TREBLEBASSPHONESSTANDBY/ONTIMERDISPLAY MEMORYNATURAL SOUND STEREO RECEIVER RX-E810PRESET/BANDPRESET/TUNINGPURE DIRECTHOURTIMERTIME ADJ MIN AUTO/MAN'LPRESET/BANDSTANDBY/ON Автоматическая

Можно сохранить до 40 радиостанций (А1 - Е8: 8

номеров предустановленных радиостанций в

каждой из 5 групп предустановленных

радиостанций) вручную.

Настройтесь на радиостанцию для

Смотрите стр. 37 по инструкциям по

2 Нажмите кнопку MEMORY.

Примерно 5 секунд на дисплее фронтальной

панели мигает индикатор MEMORY.

3 Удерживая PRESET/TUNING u / d,

выберите группу предустановленной

радиостанции (А - Е), пока мигает

4 Повторно нажимая кнопку PRESET/

TUNING u / d, выберите номер

предустановленной радиостанции (1 - 8),

пока мигает индикатор MEMORY.

5 Нажмите кнопку MEMORY во время

мигания индикации MEMORY.

На дисплее фронтальной панели загораются

индикаторы PRESET и MEMORY.

6 Повторяйте шаги 1 - 5 до предустановки

всех нужных радиостанций.

Вы можете легко настроиться на любую

желаемую радиостанцию, выбрав группу и номер

предустановленной радиостанции, под которым

она была сохранена (смотрите стр. 38).

Поворачивая INPUT на фронтальной панели

ресивера, выберите “TUNER” как источник

2 Повторно нажимайте кнопку PRESET/

BAND до появления индикатора

предустановки на дисплее фронтальной

3 Удерживая нажатой кнопку PRESET/

TUNING u / d, выберите группу

предустановленных радиостанций (А - Е)

и затем с помощью PRESET/TUNING u / d

выберите номер предустановленной

радиостанции (1 - 8).

Также можно использовать пульт ДУ для выбора

предустановленных радиостанций. Пока пульт ДУ

находится в режиме TUNER (смотрите стр. 8), повторно

нажимая BAND, выберите “PRESET”. Для выбора

группы предустановленной радиостанции (А - Е),

повторно нажимайте A-E / . Для выбора номера

предустановленной радиостанции (1 - 8), повторно

нажимайте PRESET / или используйте

цифровые кнопки (1 - 8).

Ручная предустановка MIN MAXVOLU MEINPUTBALANCE LR TREBLEBASSPHONESSTANDBY/ONTIMERDISPLAY MEMORYNATURAL SOUND STEREO RECEIVER RX-E810PRESET/BANDPRESET/TUNINGPURE DIRECTHOURTIMERTIME ADJ MIN AUTO/MAN'L MEMORY PRESET/TUNING u / d

Выбор предустановленных

радиостанций MIN MAXVOLU MEINPUTBALANCE LR TREBLEBASSPHONESSTANDBY/ONTIMERDISPLAY MEMORYNATURAL SOUND STEREO RECEIVER RX-E810PRESET/BANDPRESET/TUNINGPURE DIRECTHOURTIMERTIME ADJ MIN AUTO/MAN'L PRESET/TUNING u / d

PRESET/BAND INPUTНастройка Системы Радиоданных (только модели для Соединенного Королевства Великобритании и Северной

Система Радиоданных (только для моделей для Соединенного Королевства Великобритании и Северной

Ирландии, и Европы) – это система передачи информации, используемая ЧМ-радиостанциями многих

стран. Функция Системы Радиоданных осуществляется сетевыми радиостанциями. При приеме

радиостанций Системы Радиоданных, данный аппарат может принимать различную информацию

Системы Радиоданных, как PS (наименование программы), PTY (тип программы), RT (радиотекст),

CT (текущее время), EON (другие радиостанции с расширенными возможностями).

Данная функция истользуется для выбора одной

из 15 типов программ Системы Радиоданных и

поиска всех доступных предустановленных

радиостанций выбранного типа программы.

Установите ресивер в режим настройки “FM”.

Смотрите стр. 37 по инструкциям по

2 Нажмите кнопку PTY SEEK MODE для

установки ресивера в режим PTY SEEK.

На дисплее фронтальной панели ресивера мигают

индикатор PTY и название типа программы.

• Для отмены режима PTY SEEK, снова нажмите

• Режим PTY SEEK автоматически отменяется,

если в течение примерно 20 секунд не была нажата

3 Повторно нажимая кнопку PRESET

/ , выберите желаемый тип

Наименование выбранного типа программы

появится на дисплее фронтальной панели.

Настройка Системы Радиоданных

(только модели для Соединенного Королевства

Великобритании и Северной Ирландии, и Европы)

Выбор программы Системы

PROG SHUFFLETV INPUTON SCREEN MENUPRESETENTERA-EDISPLAYSLEEPDVD/CD TUNER BANDTAPE/MDSUBTITLE ANGLE ZOOM AUDIOAUX/TV DOCK A-E INFO.SET UPTV VOL VOLUMETOP MENU /RETURNTV CHFREQ/TEXTPTY SEEKMODE STARTPRESET / TUNERPTY SEEK STARTPTY SEEK MODE

Тип программы Описание

Музыка в пути (для легкого

Классическая музыка для

Другие виды музыки41 Ru

Настройка Системы Радиоданных (только модели для Соединенного Королевства Великобритании и Северной Ирландии, и Европы)

4 Нажмите PTY SEEK START для начала

поиска доступных предустановленных

радиостанций Системы Радиоданных.

При нахождении радиостанции,

транслирующей выбранный тип программы,

ресивер прекращает поиск, и затем на дисплее

фронтальной панели высвечивается название

программной услуги и индикатор PTY HOLD.

Если никакая радиостанция не передает

выбранный тип программы, отображается

текущая выбранная частота.

Для остановки поиска радиостанций, снова нажмите

5 Повторяйте шаг 4, пока не найдена

нужная радиостанция.

Данная функция используется для отображения

4 типов информации Системы Радиоданных:

PS (наименование программы), PTY (тип

программы), RT (радиотекст) и CT (текущее

время). На дисплее фронтальной панели

загораются соответствующие индикаторы.

• Один из режимов Системы Радиоданных можно

выбрать только при включении соответствующего

индикатора Системы Радиоданных на дисплее

фронтальной панели. До завершения приема всей

информации Системы Радиоданных от радиостанции,

ресиверу может потребоваться некоторое время.

• Можно выбрать только доступные режимы Системы

Радиоданных, предоставляемые радиостанцией.

• При слабом поступающем сигнале, ресивер может не

обработать информацию Системы Радиоданных. В

особенности, режим “RT” содержит большое

количество информации и может быть недоступен,

даже при наличии других режимов Системы

• При плохих условиях приема, нажимайте

AUTO/MAN’L на фронтальной панели ресивера до

отключения индикатора AUTO на дисплее

• Если сила сигнала ослаблена по причине внешних

помех во время приема ресивером информации

Системы Радиоданных, прием может внезапно

прерваться и на дисплее фронтальной панели

отобразится “...WAIT”.

• При выборе режима “RT”, ресивер может отображать

программную информацию из максимум 64 буквенно-

цифровых знаков, включая символ умляут.

Недоступные знаки отображаются как “_”

Во время настройки на радиостанцию

Системы Радиоданных, повторно нажимая

FREQ/TEXT, выберите нужный режим

дисплея Системы Радиоданных.

• Выберите “PS” для отображения

наименования текущей принимаемой

программы Системы Радиоданных.

• Выберите “PTY” для отображения типа

текущей принимаемой программы Системы

• Выберите “RT” для отображения

информации о текущей принимаемой

программе Системы Радиоданных.

• Выберите “CT” для отображения текущего

Отображение информации

A-B PROG SHUFFLETV INPUTON SCREEN MENUPRESETENTER A-E DISPLAYSLEEPDVD/CD TUNER BANDTAPE/MD AUX/TV DOCK A-E INFO.SET UPTV VOL VOLUMETOP MENU /RETURNTV CHREPEATFREQ/TEXTPTY SEEKMODE STARTTUNERFREQ/TEXT PS PTY RT CT Частота42 Ru Настройка Системы Радиоданных (только модели для Соединенного Королевства Великобритании и Северной Ирландии, и Европы) ■ Дополнительные CT (текущее время)

С помощью информации CT, получаемой от

радиостанций Системы Радиоданных, можно

настраивать встроенные часы ресивера.

Во время настройки на радиостанцию

Системы Радиоданных, повторно нажимайте

DISPLAY до отображения часов на дисплее

фронтальной панели ресивера.

2 Снова нажмите FREQ/TEXT.

На дисплее фронтальной панели

отображается “CT→Clock”.

3 Повторно нажимая PTY SEEK MODE,

выберите “CT→Clock” или “Local CT”, и

затем нажимайте PTY SEEK START для

Установите данный параметр на “ON”, если

хотите использовать информацию CT,

получаемую от радиостанций Системы

Радиоданных, для встроенных часов ресивера.

(Настройкой по умолчанию является “ON”.)

Установите данный параметр на “ON”, если

хотите использовать переход на летнее время

к информации CT, полученной от

радиостанций Системы Радиоданных.

(Настройкой по умолчанию является “ON”.)

4 Нажмите кнопку FREQ/TEXT для

подтверждения настроек. STANDBY/ONPOWER TV

Ресивер оборудован 2 типами функций таймера: таймером часов и таймером сна. Таймер часов автоматически включает

ресивер или устанавливает его в режим ожидания в указанное время. Таймер сна устанавливает ресивер в режим ожидания

после окончания указанного времени. DVD-проигрыватель также автоматически включается или устанавливается в

режим ожидания, если он подключен к ресиверу через соединение системного контроля (смотрите стр. 12).

Таймер часов автоматически включает ресивер или

устанавливает его в режим ожидания в указанное время.

Также можно указать источник, автоматически

выбираемый ресивером при включении таймером часов.

• Если часы не настроены, невозможно установить

таймер часов (смотрите стр. 19).

• Если в течение более чем 30 секунд не была нажата

никакая кнопка после предыдущего нажатия,

выполненные операции удаляются из памяти, и

отображается обычный дисплей.

1 Повторно нажимая кнопку DISPLAY на

фронтальной панели ресивера, выберите

режим “Timer Input”.

На дисплее фронтальной панели мигает индикатор TIMER.

2 Поворачивая INPUT, выберите источник,

автоматически выбираемый ресивером

при включении таймером часов.

При выборе “TUNER”, можно выбрать диапазон, нажимая

PRESET/BAND. Для выбора предустановленной

радиостанции, выполните шаги 2 и 3 процедуры “Выбор

предустановленных радиостанций” (смотрите стр. 39).

3 Снова нажимая кнопку DISPLAY,

4 Укажите время для включения ресивера.

Выполните шаги 3 и 4 в “Шаг 2: Настройка

часов” (смотрите стр. 19) и настройте

параметры часов и минут.

5 Снова нажимая DISPLAY, выберите “OFF Time”, и затем укажите время отключения

ресивера также, как и на шаге 4.

6 Для отключения ресивера таймером

часов, нажмите TIMER.

Высвечивается индикатор TIMER LED.

Ресивер будет включен или установлен в

режим ожидания автоматически в указанное

Если нужно отключить ресивер с помощью “OFF Time”, повторно нажимая DISPLAY, отобразите

часы на дисплее фронтальной панели, и затем

нажмите TIMER. На дисплее фронтальной панели

загорается индикатор TIMER.

Установка или отмена таймера часов

Нажмите TIMER на фронтальной панели при

отображенных часах или когда ресивер находится

Установка таймера часов

Примечания MIN MAXVOLU MEINPUTBALANCE LR TREBLEBASSPHONESSTANDBY/ONTIMERDISPLAY MEMORYNATURAL SOUND STEREO RECEIVER RX-E810PRESET/BANDPRESET/TUNINGPURE DIRECTHOURTIMERTIME ADJ MIN AUTO/MAN'LPRESET/BANDTIMER LEDDISPLAYTIMERINPUT44 Ru Установка таймера Таймер сна устанавливает ресивер в режим

ожидания после окончания указанного времени.

Повторно нажимая кнопку SLEEP, выберите

желаемую продолжительность.

При каждом нажатии кнопки, продолжительность

переключается следующим образом.

На дисплее фронтальной панели загорается

• Таймер сна отменяется при установке ресивера в

• Если снова нажать SLEEP при установленном таймере

сна, на дисплее фронтальной панели отображается

текущая продолжительность.

Повторно нажимая кнопку SLEEP, выберите

Можно включать/выключать функцию автоматического режима ожидания, которая автоматически

устанавливает систему в режим ожидания, если система не управлялась 30 минут, пока ресивер установлен на

режим приема DVD/CD. (Настройкой по умолчанию является “AUTO STANDBY ON”.)

• Пока ресивер и DVD-проигрыватель не подключены соответствующим образом через поставляемый кабель

системного контроля (смотрите стр. 12), данная функция не будет срабатывать для системы.

• Данная функция не срабатывает для системы во время воспроизведения.

1 Поворачивая INPUT на фронтальной

панели ресивера, выберите “DVD/CD” как

2 Нажмите кнопку MEMORY.

Примерно на пять секунд на дисплее

фронтальной панели ресивера отображается

3 Пока на дисплее фронтальной панели

отображена текущая настройка,

нажимайте u или d для переключения на

“AUTO STANDBY ON” или “AUTO STANDBY OFF”.

4 Для подтверждения настройки, нажмите

MEMORY или подождите пять секунд, не

выполняя никаких операций.

Установка в автоматический режим ожидания

Примечания MIN MAXVOLU MEINPUTBALANCE LR TREBLEBASSPHONESSTANDBY/ONTIMERDISPLAY MEMORYNATURAL SOUND STEREO RECEIVER RX-E810PRESET/BANDPRESET/TUNINGPURE DIRECTHOURTIMERTIME ADJ MIN AUTO/MAN'L u / d

MEMORY INPUTУправление Внешними Компонентами 46 Ru

С помощью поставляемого пульта ДУ, кроме управления ресивером (RX-E810) и DVD-проигрывателем (DVD-E810), можно управлять определенными функциями для внешних компонентов производства YAMAHA или iPod, подключенным к универсальному доку YAMAHA для iPod (например, YDS-10, продающийся отдельно). Для управления телевизором других производителей, требуется установить соответствующий код ДУ (смотрите стр. 48). В зависимости от изделия, пульт ДУ может не управлять внешним компонентом. В таком случае, используйте пульт ДУ самого оборудования. ■ Режим AUX/TV Операции, доступные в режиме AUX/TVПри установке соответствующего кода ДУ, доступны следующие операции для телевизора (смотрите стр. 48). y Перед выполнением следующих операций, нажмите AUX/TV для установки пульта ДУ в режим AUX/TV.1 TV CH +/–Переключение телеканалов.2 TV INPUTПереключение поступающих сигналов на телевизоре.3 TV VOL +/–Регулировка уровня громкости телевизора.4 POWER TVВключение телевизора, или его установка в режим ожидания.5 PROGПредназначена для установки кода ДУ. Управление Внешними Компонентами Примечание Доступные операции STANDBY/ONPOWER TV

FREQ/TEXT PTY SEEK MODE START47 Ru Управление Внешними Компонентами Русский

Операции, доступные в режиме DOCK

Для iPod, подключенного к универсальному доку

YAMAHA для iPod (например, YDS-10, продающийся

отдельно), доступны следующие операции. Подробнее об

управлении iPod, смотрите “Использование iPod” на стр. 49.

Перед выполнением следующих операций, нажмите DOCK

для установки пульта ДУ в режим DOCK.

Остановка воспроизведения.

Пауза воспроизведения.

Переход на предыдущую фонограмму. Нажмите и

удерживайте для быстрой прокрутки назад.

Переключение простого режима ДУ и режима

Выбор режима повторного воспроизведения во

время воспроизведения в режиме просмотра меню.

Выбор режима смешанного воспроизведения во

время воспроизведения в режиме просмотра меню.

Начало воспроизведения.

Переход на следующую фонограмму. Нажмите и

удерживайте для быстрой прокрутки вперед.

Возврат на верхний уровень меню iPod.

Курсорные кнопки ( / / / ), ENTER

Нажмите для возврата на верхний уровень в

Нажимая или , выберите параметр в

Нажимая кнопку или ENTER, введите

выбранную группу. (При нажатии ENTER,

начинается воспроизведение, если выбрана песня.)

Операции, доступные в режиме TAPE

Следующие операции доступны для кассетной

деки производства YAMAHA.

Перед выполнением следующих операций, нажмите TAPE/MD

для установки пульта ДУ в режим TAPE.

Остановка воспроизведения.

Быетрая промотка назад.

Начало воспроизведения.

Быетрая промотка вперед.

6 Курсорные кнопки ( / / / )

Нажмите для воспроизведения передней

стороны кассеты, и для воспроизведения

Нажмите для начала записи на кассетной деке.

Нажмите для воспроизведения обеих сторон

кассеты в последовательности. STANDBY/ONPOWER TV

248 Ru Управление Внешними Компонентами Можно управлять телевизорами других

производителей, установив соответствующий код

ДУ (смотрите “СПИСОК КОДОВ

ДИСТАНЦИОННОГО УПРАВЛЕНИЯ” в конце

данного руководства). Следуя процедурам ниже,

1 Нажмите кнопку AUX/TV для установки

пульта ДУ в режим AUX/TV.

2 Удерживая нажатой кнопку PROG,

нажмите кнопку AUX/TV, и затем, с

помощью цифровых кнопок, введите

трехзначный код ДУ (смотрите раздел

“СПИСОК КОДОВ ДИСТАНЦИОННОГО

УПРАВЛЕНИЯ” в конце данного

руководства) для производителя

3 Смотрите “Режим AUX/TV” на стр. 46 и

попробуйте нажать одну из кнопок

управления телевизором для проверки

того, что установка была произведена.

Если кнопка не работает соответствующим

образом, код ДУ может быть ошибочным. В

таком случае, снова выполните шаг 2.

• Даже при установке кода ДУ, он может удалиться в

течение двух минут после того, как закончились

батарейки. В таком случае, заменив батарейки, заново

установите коды ДУ. (Не нажимайте кнопки пульта ДУ

во время замены батареек. Иначе настройки могут

• Если производитель компонента обладает более чем

одним кодом, попробуйте все из них, пока вы не

управления STANDBY/ONPOWER TV

Примечания49 Ru Управление Внешними Компонентами Русский

Установив iPod на универсальном доке YAMAHA для iPod (например, YDS-10, продающийся отдельно),

подключенный к терминалу DOCK ресивера (смотрите стр. 17), можно воспроизводить iPod с помощью

поставляемого пульта ДУ. Операции iPod могут выполняться с помощью дисплея фронтальной панели

ресивера (режим просмотра меню) или без него (простой режим ДУ).

• Поддерживаются только iPod (Click and Wheel), iPod nano, и iPod mini.

• Некоторые функции могут не поддерживаться, в зависимости от модели или версии программного обеспечения

• Полный список функций пульта ДУ, используемых для управления iPod, смотрите в “Режим DOCK” (смотрите

• Полный список сообщений о работе, отображающихся на дисплее фронтальной панели и дисплее-на-экране, указан

в разделе “iPod” в “Устранение неисправностей” (смотрите стр. 60).

1 Нажимая DOCK, выберите функцию iPod

как источник поступающего сигнала.

2 Нажимайте INFO. для переключения

простого режима ДУ и режима просмотра

• Для управления меню, смотрите экран iPod.

• Управляйте iPod с помощью органов

управления iPod или поставляемого пульта

Режим просмотра меню

• Для управления меню, смотрите дисплей

фронтальной панели ресивера.

• Управляйте iPod с помощью поставляемого

• Можно сконфигурировать параметры

3 Используйте курсорные кнопки для

управления меню iPod, и затем нажмите

h для начала воспроизведения

выбранной песни (или группы).

Подробнее об управлении меню iPod в

режиме просмотра меню, смотрите “Режим

просмотра меню” (смотрите стр. 50).

В простом режиме ДУ, также можно использовать

контроллеры iPod для управления меню.

Примечания STANDBY/ONPOWER TV

h50 Ru Управление Внешними Компонентами ■ Режим просмотра меню

В режиме просмотра меню, можно управлять

меню iPod с помощью дисплея фронтальной

панели ресивера. Также можно сконфигурировать

параметры “Setup” с помощью режима просмотра

Есть некоторые знаки, которые не могут отображаться

на дисплее фронтальной панели ресивера. Такие знаки

заменяются нижними черточками “_”.

1 Выберите режим просмотра меню

На дисплее фронтальной панели

отображается верхнее меню iPod.

Индикаторы работы iPod (смотрите стр. 5) показывают

рабочие курсорные кнопки на каждом шаге

2 Нажимая или , выберите меню, и

затем нажмите или ENTER для входа в

Отображается название первого параметра,

сохраненного в выбранном меню.

• Индикаторы меню iPod (смотрите стр. 5) показывают

текущее выбранное меню iPod.

• Для возврата на верхний уровень меню iPod, нажмите

3 Повторяйте шаг 2 до выбора нужного

параметра, и затем нажмите h для начала

воспроизведения выбранного параметра

При выборе “Setup” на шаге 2, нажимая

или , выберите нужное меню

настройки, и затем повторно нажимайте

ENTER для конфигурации параметра.

(Смешанное воспроизведение по

), Albums (Смешанное воспроизведение

Повторное воспроизведение по

), ALL (Повторное воспроизведение по

(Постоянная прокрутка названия

песни, по умолчанию),

названия песни один раз)

Во время воспроизведения фонограммы (или группы) в

режиме просмотра меню, можно переключать

информацию воспроизведения (как название песни,

прошедшее время, имя певца, или название альбома),

отображаемое на дисплее фронтальной панели, нажимая

Индикаторы работы iPod

В меню настройки, можно сконфигурировать

различные параметры или управлять полезными

функциями, связанными с DVD-проигрывателем.

Для управления меню настройки, следуйте

процедуре ниже. Подробнее о каждом меню или

доступных параметрах, смотрите “Параметры

меню настройки” на стр. 52.

1 Нажмите кнопку DVD/CD для установки

пульта ДУ в режим DVD/CD.

2 Нажмите кнопку SET UP.

На экране телевизора появится меню

3 Нажимая кнопку или , выберите

“СТРАНИЦА ПРЕДПОЧТ.” доступен только при

отсутствии установленного диска или когда DVD-

проигрыватель находится в режиме остановки

4 Нажимая кнопку или , выберите

нужное меню, и затем нажмите кнопку .

Если в выбранном меню имеется под-меню,

Если в выбранном меню имеется два или

более под-меню нажимайте

выбора нужного под-меню, и затем нажмите

5 Нажимая кнопку или , выберите

нужный параметр, и затем нажмите

Для конфигурации некоторых параметров,

требуется ввести пароль, нажимая цифровые

Для возврата на предыдущее меню, нажмите кнопку .

Для выхода из меню настройки, нажмите кнопку SET UP.

Конфигурация настроек DVD-проигрывателя

(Меню настройки) STANDBY/ONPOWER TV

Примечание52 Ru Конфигурация настроек DVD-проигрывателя (Меню настройки) В следующей таблицы описаны детали параметров меню настройки DVD-проигрывателя. Инструкции

по управлению меню настройки смотрите “Конфигурация настроек DVD-проигрывателя (Меню

настройки)” на стр. 51.

Параметры меню настройки

Стр. Меню Подменю Параметр

Более подробно, смотрите стр. 36. (По умолчанию: РАЗБЛ)

Более подробно, смотрите стр. 29.

Более подробно, смотрите стр. 20. (По умолчанию: АНГЛИЙСКИЙ)

Функция хранителя экрана позволяет предотвратить ТВ экран от

Включает хранитель экрана при остановке воспроизведения диска или

паузе на более чем 15 минут.

Отмена функции хранителя экрана.

Можно отобразить регистрационный код DivX

Demand), который позволяет брать в аренду или покупать

видеоматериалы, используя услуги DivX

VOD. Подробнее, посетите

Можно сконфигурировать настройку аналогового выхода.

(По умолчанию: СТЕРЕО)

Вывод звучания только от двух каналов фронтальных колонок.

Вывод звучания от каналов множества колонок, если DVD-

проигрыватель подключен к декодеру Dolby Pro Logic через аналоговое

Виртуальное воспроизведение канала окружающего звучания.

Можно сконфигурировать настройку цифрового выхода в соответствии с

подключениями к опционному аудиооборудованию. (По умолчанию:

Отключение цифрового выхода.

Выберите данную настройку при подключении DVD-проигрывателя к

многоканальному декодеру/усилителю через цифровое соединение.

Выберите данную настройку, если усилитель не может декодировать

многоканальные аудиосигналы.

При подключении DVD-проигрывателя к усилителю, совместимому с

импульсно-кодовой модуляцией, через цифровое соединение,

сконфигурируйте настройку выхода LPCM. Чем выше частота выборки,

тем лучше качество звучания.

(По умолчанию: 48КГц)

Воспроизведение диска, записанного с частотой выборки 48 кГц.

Воспроизведение диска, записанного с частотой выборки 96 кГц.53 Ru

Конфигурация настроек DVD-проигрывателя (Меню настройки)

Можно повысить частоту стробирования музыкального CD диска путем

использования усложненной обработки цифрового сигнала для более

лучшего звучания. Если запущена функция передискретизации, DVD-

проигрыватель автоматически переключается на стереофонический

режим. (По умолчанию: ВЫКЛ)

Отключение функции передискретизации СD-диска.

Увеличение частоты выборки СD-дисков в два раза больше исходной.

Увеличение частоты выборки СD-дисков в четыре раза больше исходной.

Можно смягчить высокий уровень громкости и усилить низкий уровень до

прослушиваемого уровня. Данная настройка действительно только при

воспроизведении Dolby Digital 2-канального источника.

(По умолчанию: ВЫКЛ)

Включение ночного режима.

Отключение ночного режима.

Можно настроить время задержки (00 - 200 мс) для выводимого звучания

для его синхронизации с видеоизображением. (Нажимайте или для

настройки времени задержки и затем нажмите ENTER для подтверждения

настройки.) (По умолчанию: 00 мс)

Можно установить цветовую систему DVD-проигрывателя,

соответствующую телевизору. (По умолчанию: NTSC для моделей для

США и Канады, MULTI для модели для Кореи, и PAL для других моделей)

Выберите это, если телевизор, подключенный к DVD-проигрывателю,

принимает систему PAL.

Выберите это, если телевизор, подключенный к DVD-проигрывателю,

принимает систему NTSC.

Выберите это, если телевизор, подключенный к DVD-проигрывателю,

поддерживает PAL и NTSC одновременно (например, мультисистемный

Можно установить соотношение сторон DVD-проигрывателя,

соответствующее телевизору. Если выбранный формат не имеется на

диске, данная настройка не влияет на воспроизведение диска.

(По умолчанию: 4:3 PAN SCAN)

Выберите это для обычного телевизора и если нужно обрезать обе

стороны изображения или отформатировать для помещения на ТВ экране.

Выберите данную настройку для обычного телевизора. В данном случае,

отображается широкая картинка с черными полосами сверху и снизу ТВ

Выберите данную настройку для широкоэкранного телевизора.

Стр. Меню Подменю Параметр

Функция “ПЕРЕДИСКРЕТ. CD” доступна только при установке музыкального CD-диска в DVD-проигрыватель.

Видеонастройки телевизора также влияют на отображаемое изображение. Обязательно сконфигурируйте

видеонастройки телевизора, а также данные настройки.

При искажении картинки на телевизоре, настройка цветовой системы (NTSC и PAL) DVD-проигрывателя может

не совпадать с телевизором. Для переключения настройки цветовой системы в таком случае, нажмите , и затем

AUDIO, пока открыт лоток диска.54 Ru

Конфигурация настроек DVD-проигрывателя (Меню настройки)

При подключении DVD-проигрывателя к телевизору, поддерживающему

прогрессивную развертку, через компонентное видеоподключение, можно

просматривать высококачественное DVD-видеоизображение в режиме

прогрессивной развертки. (По умолчанию: ВЫКЛ)

Включает прогрессивную развертку.

Отключает прогрессивную развертку.

Можно выбрать настройку цветовой системы из трех предопределенных

наборов или подетально сконфигурировать.

(По умолчанию: СТАНДАРТ)

Использует стандартные настройки ТВ изображения.

Делает ТВ изображение ярче.

Делает ТВ изображение мягче.

Можно по-отдельности настроить яркость, контраст, оттенок и цветность

(насыщенность). (Нажимая или , выберите параметр, нажимая

или , настройте параметр, затем нажмите ENTER для

подтверждения настройки.)

Северной Ирландии, и

Можно переключить гнездо (терминал), на которое выводятся

компонентные видеосигналы, на гнезда COMPONENT и терминал AV.

Выберите это, если телевизор подключен к гнездам COMPONENT.

Выберите это, если телевизор подключен к терминалу AV (скартовый).

(Только модели для США

Можно установить уровень черного для улучшения контраста цвета во

время воспроизведения диска. Данная настройка эффективна только при

установке “ТИП ТЕЛЕВ” на “NTSC”. (По умолчанию: ВЫКЛ)

Выберите это для усиления уровня черного.

Выберите данный параметр для установки стандартного уровня черного.

(Только модели для США

Закрытые титры - это информация, запрятанная в видеосигналах

определенных дисков, и невидимая без использования особого декодера.

Разница между субтитрами и титрами заключается в том, что субтитры

направлены для слушающих зрителей, а титры - для зрителей с

ослабленным слухом. Субтитры редко отображают все звуки. Например,

титры отображают звуковые эффекты (например, “телефонный звонок”

и “шаги”), в то время как субтитры не отображают. Перед выбором

данной функции, пожалуйста убедитесь, что диск содержит закрытую

титровую информацию и что телевизор также поддерживает данную

функцию. (По умолчанию: ВЫКЛ)

Включение функции закрытых титров.

Отключение функции закрытых титров.

Стр. Меню Подменю Параметр

Видеонастройки телевизора также влияют на отображаемое изображение. Обязательно сконфигурируйте

видеонастройки телевизора, а также данные настройки.

Режим прогрессивной развертки доступен только при подключении проигрывателя к телевизору, поддерживающему

прогрессивную развертку, через компонентное видеоподключение. Для моделей для Соединенного Королевства

Великобритании и Северной Ирландии, и Европы, “ПРОГРЕССИВН” доступна только при подключении телевизора

через компонентное видеоподключение и когда “КОМПОНЕНТ” установлен на “YUV”.

Для установки данного параметра на “

” без использования Меню настройки, откройте лоток диска, нажмите

на пульте ДУ и затем нажмите ANGLE.55 Ru

Конфигурация настроек DVD-проигрывателя (Меню настройки)

“СТРАНИЦА ПРЕДПОЧТ.” доступен только при отсутствии установленного диска или когда DVD-

проигрыватель находится в режиме остановки (смотрите стр. 25).

Названия файлов кинофильмов DivX и внешних субтитров должны быть одинаковы (кроме расширений).

Поддерживаемые расширения файлов для внешних субтитров - “.srt”, “.sub”, “.ssa”, и “.smi”. Некоторые внешние

субтитры могут неправильно отображаться, в зависимости от характеристик диска или условий записи.

• Потребители должны помнить, что не все телевизоры с высоким разрешением полностью поддерживают данный

DVD-проигрыватель и что в картинке могут отображаться ложные изображения. В случае проблем с 525 или 625

прогрессивной разверткой картинки, рекомендуется переключить соединение на “Стандартно установленный”

выход. Если имеются вопросы относительно совместимости видеоэкрана с данным DVD-проигрывателем,

пожалуйста, свяжитесь с нашим сервис-центром по обслуживанию клиентов.

• DVD-проигрыватель совместим со всей линейкой изделий YAMAHA, включая проекторы DPX-1300, DPX-830 и

плазменный экран PDM-4220.

Более подробно, смотрите стр. 21. (По умолчанию: АНГЛИЙСКИЙ)

Более подробно, смотрите стр. 21. (По умолчанию: ВЫКЛ)

Более подробно, смотрите стр. 21. (По умолчанию: АНГЛИЙСКИЙ)

Более подробно, смотрите стр. 35. (По умолчанию: 8 ВЗРОС)

Можно выбрать исходный список или список воспроизведения для

воспроизведения дисков формата VR (Video Recording). (По умолчанию:

Выберите для воспроизведения изначально записанных наименований на

Выберите для воспроизведения отредактированной версии диска. (Данная

функция доступна только после создания списка воспроизведения).

Можно включить или отключить функцию навигационного меню, если на

MP3-диске или JPEG-диске имеется меню. (По умолчанию: С МЕНЮ)

Отображает все файлы, содержащиеся на MP3-диске или JPEG-диске.

Отображает только меню папок на MP3-диске или JPEG-диске.

Можно выбрать языковую группу для установки нужного шрифта, используемого

для внешних субтитров для файлов DivX. (По умолчанию: ГРУППА1)

Албанский, Баскский, Каталанский, Датский, Голландский, Английский,

Фарерский, Финский, Французский, Немецкий, Исландский, Ирландский,

Итальянский, Норвежский, Португальский, Ретороманский,

Шотландский, Испанский, Шведский

Албанский, Хорватский, Чешский, Венгерский, Польский, Румынский,

Словакский, Словенский

Болгарский, Белорусский, Македонский, Русский, Сербский, Украинский

Более подробно, смотрите стр. 36.

Можно включить или отключить функцию автоотображения контроля

воспроизведением (PBC) для VCD-дисков и SVCD-дисков. (По умолчанию: ВКЛ)

ВКЛ: Автоматическое отображение меню управления воспроизведением

при воспроизведении диска.

ВЫКЛ: Начало воспроизведения диска без отображения меню контроля

Более подробно, смотрите стр. 56.

Стр. Меню Подменю Параметр56 Ru Конфигурация настроек DVD-проигрывателя (Меню настройки) Можно переустановить все опции и личные

настройки на исходные заводские параметры, за

исключением пароля для функций “РОДИТ.

КОНТР.” и “БЛ ДИСКА”.

1 Нажмите кнопку DVD/CD для установки

пульта ДУ в режим DVD/CD.

2 Нажмите кнопку SET UP.

На экране телевизора появится меню

3 Нажимая кнопку или , выберите

“СТРАНИЦА ПРЕДПОЧТ.”.

“СТРАНИЦА ПРЕДПОЧТ.” доступен только при

отсутствии установленного диска или когда DVD-

проигрыватель находится в режиме остановки

4 Нажимая кнопку или , выберите

параметр “СТАНД.” и затем нажмите

кнопку для выбора “СБРОС”.

5 Нажмите кнопку ENTER для сброса

Все настройки DVD-проигрывателя (кроме

пароля) сбрасываются в исходные заводские

Перезагрузка настроек

Если нужный язык для “АУДИО”, “ПОДЗАГОЛ” и “МЕНЮ ДИСКА” не указан в меню настройки

(смотрите стр. 21), выберите “ДРУГИЕ”, затем введите 4-значный языковой код для нужного языка.

Языковые кодыÓÑÒÐÀÍÅÍÈÅ ÍÅÈÑÏÐÀÂÍÎÑÒÅÉ 58 Ru

Если у вас возникли любые из следующих трудностей во время эксплуатации данного аппарата,

воспользуйтесь таблицей ниже для устранения ошибки. В случае, если неисправность не указана в

таблице или вы не смогли исправить ошибку, следуя инструкциям таблицы, отключите данный аппарат,

отсоедините силовой кабель, и обратитесь к ближайшему официальному дилеру или сервис центр

Устранение неисправностей

Ресивер (RX-E810) Неисправность Причина Способ устраненияСмотрите стр. Ресивер не включается или устанавливается в режим ожидания после включения питания.Не был подключен силовой кабель или вилка не полностью вставлена в розетку.Подключите силовой кабель соответствующим образом. 18 Ресивер подвергся сильному электрическому напряжению от внешних источников (например, молния или сильное статическое электричество).Установите ресивер в режим ожидания, отключите силовой кабель, подключите его к розетке через 30 секунд, и пользуйтесь как обычно. — Отсутствует звук Кабеля входа/выхода были подключены неправильно.Подключите кабели соответствующим образом. Если неисправность не была устранена, это означает, что используемые кабеля могут быть с дефектом. 12 Не был выбран соответствующий источник.Выберите соответствующий источник приема с помощью селектора INPUT на фронтальной панели (или кнопок выбора источника на пульте ДУ). — Колонки подключены ненадежно. Надежно подключите колонки. 13 Низкий уровень громкости. Увеличьте уровень громкости. — Сигналы, не воспроизводимые ресивером, были получены от компонента источника как CD-ROM-диск.Воспроизведите источник, сигналы которого можно воспроизвести на ресивере. — Внезапное отключение звучания.Ресивер был отключен таймером. Включите ресивер, и заново начните воспроизведение источника. — Слышится звучание от колонки только на одной стороне.Кабели подключены неправильно. Подключите кабели соответствующим образом. Если неисправность не была устранена, это означает, что используемые кабеля могут быть с дефектом. 13 Слышатся шумовые помехи от цифрового или радиочастотного оборудования.Ресивер очень близко расположен к цифровому или высокочастотному оборудованию.Передвиньте ресивер подальше от такого оборудования. —59 Ru Устранение неисправностей Русский

Неисправность Причина Способ устранения

Это может быть вызвано

характеристиками самих

стереофонических ЧМ-

трансляций, когда передающая

антенна находится очень далеко

или при слабом сигнале,

поступающем на антенну.

Проверьте подключения антенны.

Старайтесь пользоваться

высококачественной направленной

Попробуйте настроиться вручную.

Многолучевая интерференция. Отрегулируйте расположение антенны

для избежания многолучевой

передающей радиостанции.

Используйте высококачественную

направленную ЧМ-антенну.

Попробуйте настроиться вручную.

настроиться на ранее

Ресивер был отключен в течение

продолжительного промежутка

Установите предустановленные

Слабый сигнал, или ослаблены

Закрепите соединения рамочной АМ-

антенны и измените направление для

Попробуйте настроиться вручную.

Шум был вызван молнией,

флуоросцентной лампой,

мотором, термостатом или

другим электрическим

Используйте внешнюю антенну и

провод заземления. Это хоть как-то

помогает, но все-же очень трудно

избавиться от всех шумовых помех.

Поблизости используется

Передвиньте ресивер подальше от

—60 Ru Устранение неисправностей ■ iPod

В случае ошибки передачи с отсутствием сообщения о рабочем состоянии на фронтальной панели или дисплее-на-

экране, проверьте соединение с iPod (смотрите стр. 17).

Причина Способ устранения

Ресивер устанавливает связь с iPod.

Ресивер считывает списки песен с

Возникла проблема во время

передачи сигнала от iPod на ресивер.

Отключите ресивер и заново подсоедините

универсальный док YAMAHA для iPod к

терминалу DOCK ресивера.

Попробуйте сбросить iPod.

Используемый iPod не

поддерживается ресивером.

Поддерживаются только iPod (Click and

Wheel), iPod nano, и iPod mini.

iPod правильно установлен на

универсальном доке YAMAHA для

iPod (например, YDS-10,

продающийся отдельно),

подключенный к терминалу DOCK

ресивера, и соединение между iPod и

ресивером завершено.

iPod был извлечен из

универсального дока YAMAHA для

iPod (например, YDS-10,

продающийся отдельно),

подключенного к терминалу DOCK

Установите обратно iPod на универсальный

док YAMAHA для iPod (например, YDS-10,

продающийся отдельно), подключенного к

терминалу DOCK ресивера.

Ресивер не может воспроизвести

песни, записанные на iPod.

Убедитесь, что песни на iPod могут

Сохраните некоторые другие

воспроизводимые музыкальные файлы на

—61 Ru Устранение неисправностей Русский

DVD-проигрыватель (DVD-E810)

Неисправность Причина Способ устранения

Не был подключен силовой кабель

или вилка не полностью вставлена в

Подключите силовой кабель

соответствующим образом.

Если ресивер не может получить

сигнал воспроизведения от

DVD-проигрывателя через кабель

системного контроля в течение 30

минут, срабатывает функция

автоматического режима ожидания

Проверьте подключение кабеля системного

контроля между ресивером и

Настройка вывода компонентных

видеосигналов может не совпадать с

Установите “КОМПОНЕНТ” DVD-

проигрывателя для соответствия методу

Настройка цветовой системы

DVD-проигрвателя может не

совпадать с техническими

характеристиками телевизора.

Проверьте цветовую систему телевизора, и

затем установите параметр “ТИП ТЕЛЕВ”

DVD-проигрывателя соответственно.

Может быть используется режим

прогрессивной развертки для

телевизора, не поддерживающего

Установите “ПРОГРЕССИВН” на “ВЫКЛ”.

Воспроизводимый диск может быть

Убедитесь, что диск совместим с

Иногда, в зависимости от

воспроизводимого диска, картинка

может немного искажаться. Это не

Установите параметр размера

экрана DVD-проигрывателя для

соответствия методу соединения.

Установите “ТВ ДИСПЛЕЙ”

DVD-проигрывателя для соответствия

телевизору, или проверьте настройку размера

При включенном режиме

прогрессивной развертки,

изображение с окном просмотра 4:3

широкоэкранном телевизоре с

соотношением сторон 16:9.

Установите “ТВ ДИСПЛЕЙ”

DVD-проигрывателя для настройки размера

экрана. Если невозможно настроить,

установите “ПРОГРЕССИВН” на “ВЫКЛ”.

Частота выборки MP3 или WMA

файла может не совпадать с

Проверьте, что частота выборки и битовая

скорость MP3 или WMA файла совпадают с

Цифровые кабели подключены

Подключите цифровые кабели

соответствующим образом.

Воспроизводимый диск может быть

Убедитесь, что диск совместим с

Невозможно правильно установить

настройки цифрового выхода

Установите параметр “ЦИФРОВОЙ

ВЫХОД” DVD-проигрывателя в

соответствии с соединениями внешнего

Устранение неисправностей

Неисправность Причина Способ устранения

Может быть, используется

незавершенный CD-R/RW, DVD+R/RW

Завершите CD-R/RW, DVD+R/RW или

Диск может быть установлен

Убедитесь, что диск установлен этикеточной

Диск может быть дефектным.

Попытайтесь воспроизвести другой диск. Если

проблема не повторилась, это значит, что диск,

который вы пытались воспроизвести, дефективный.

JPEG или MP3/WMA-диск может не содержать

достаточно графических файлов или

музыкальных фонограмм для воспроизведения.

Проверьте, что JPEG или MP3/WMA-диск

содержит минимум 10 графических файлов

JPEG или 5 музыкальных файлов MP3/WMA.

Для файлов MP3/WMA, частота

выборки и битовая скорость могут

Для файлов JPEG, может не

поддерживаться разрешение.

Для файлов MP3/WMA, проверьте, что

частота выборки и битовая скорость

поддерживаются. Для файлов JPEG,

проверьте, поддерживается ли разрешение.

Региональный код диска может не

поддерживаться на DVD-проигрывателе.

Проверьте региональный код.

Диск может быть загрязнен. Проверьте, нет ли отпечатков/царапин на

диске, и протрите его мягкой тканью от

DVD-проигрыватель не

CD-диски и DVD-диски.

Линза диска может быть загрязнена. С помощью очистителя линзы очистите линзу.

или выключить функцию

Настройка вывода компонентных

видеосигналов может не совпадать с

Установите “КОМПОНЕНТ” DVD-

проигрывателя для соответствия методу

Аудиокод может не поддерживаться

Неисправность Причина Способ устранения

Слишком далеко или неправильный

Пульт ДУ работает при максимальном диапазоне

расстояния до 6 м и угле внеосевого отклонения от

фронтальной панели, не превышающем 30 градусов.

Прямое попадание солнечных лучей

или освещения (от инвертной

флуоросцентной лампы, т.д.) на

сенсор ДУ данного аппарата.

Измените месторасположение данной

Слабое напряжение в батарейках. Поменяйте все батарейки.

Неправильно установлен код ДУ.

Установите код ДУ соответствующим образом,

используя “СПИСОК КОДОВ ДИСТАНЦИОННОГО

УПРАВЛЕНИЯ” в конце данного руководства.

Попробуйте установить другой код того-же производителя,

используя “СПИСОК КОДОВ ДИСТАНЦИОННОГО

УПРАВЛЕНИЯ” в конце данного руководства.

Даже если код ДУ установлен

правильно, некоторые модели могут

не отвечать на сигналы пульта ДУ.63 Ru РусскийДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯВ следующих таблицах описаны типы дисков, поддерживаемые DVD-проигрывателем. y Логотипы диска отпечатаны на диске и обложке диска.Не устанавливайте никакие другие типы дисков в DVD-проигрыватель. Это может привести к поломке DVD-проигрывателя.DVD-проигрыватель может воспроизводить:– DVD+R/RW и DVD-R/RW-диски, записанные в формате, совместимом с DVD-Video.– DVD-RW-диски, записанные в формате VR (совместимые с CPRM).DVD-проигрыватель может воспроизводить следующие диски с данными (Для файлов MP3 и WMA, слова в скобках обозначают поддерживаемую частоту выборки и битовую скорость): – Файлы MP3, записанные на CD-R/RW, DVD+R/RW и DVD-R/RW-дисках (фс 32, 44,1, 48 кГц/96-320 кб/сек (только CBR))– Файлы WMA, записанные на CD-R/RW, DVD+R/RW и DVD-R/RW-дисках (Когда в фс 44,1 кГц: 64-192 кб/секу/Когда в 48 кГц: 128-192 кб/сек. (только CBR))– Файлы JPEG (кроме прогрессивных JPEG), записанные на CD-R/RW, DVD+R/RW и DVD-R/RW-дисках (поддерживаемое разрешение: 3072 x 2048 или менее)– Видеофайлы DivX, записанные на CD-R/RW, DVD+R/RW и DVD-R/RW-дисках–KODAK Picture CD– FUJICOLOR CD– Логотип “DivX ® Ultra Certified”– Воспроизводит видеофаиы в формате DivX ® всех версий (включая DivX ®

6) и по ддерживает расширенные функции представления медиа-контента файлов форма та DivX ®

и воспроизведение файлов формата DivX ®

Media– ISO 9660 Уровень1/Уровень2 для CD-R/RW– До 299 папок на диске и до 648 файлов в папке и 8 иерархий• На DVD-проигрывателе невозможно воспроизвести следующие диски.CD-ROM, DVD-ROM, DVD-RAM, CDV. (Данное изделие может воспроизводить некоторые типы DVD-R-дисков (Только видеоформат).)• Незавершенные CD-R/RW, DVD+R/RW и DVD-R/RW диски не могут воспроизводиться.• Может воспроизводиться только первая сессия DVD+R/R DL и DVD-R/RW/R DL-диска.• Файлы WMA, защищенные от копирования, не могут воспроизводиться на DVD-проигрывателе.• В зависимости от условий записи, например, среды компьютера или программного обеспечения, воспроизведение некоторых дисков может быть невозможным. Характеристики диска и условия, например, качество материала, царапины или изгибы, также могут отразиться на неправильной работе.• Не используйте диски нестандартного размера или формы (в виде сердца, др.).• Не используйте диски с остатками клейкой ленты, наклейками, или клея на поверхности.• Не используйте диски с множеством царапин на поверхности.Региональные коды DVD-дисковРегиональный код (идентификационный номер для каждого рыночного региона) установлен для обычных DVD-проигрывателей и DVD видеодисков. DVD-проигрыватель поддерживает диски с региональными кодами, указанными в таблице ниже. Более подробно, изучите информацию на обложке диска. Примечания по дискам

Информация о диске ПримечаниеПримечанияМесто назначенияРегиональный код DVD-проигрывателяВоспроизводимые диски США Канада

Соединенное Королевство Великобритании и Северной ИрландииЕвропа

Примечания по дискам

Удерживайте диск за края и

центральное отверстие.

• Не оставляйте диск в лотке

для дисков, если вы не проигрываете его.

• Не записывайте на диске карандашом или другими

записывающими приспособлениями.

• Не приклеивайте клейкую ленту, наклейки или другие

виды клейких материалов на диск, также, оберегайте

диск от контакта с клейкими веществами.

• Не используйте защитного покрытия для

предотвращения царапин.

• Не используйте диск, на поверхности которого можно

произвести печать с использованием продаваемых

принтеров для этикеток.

• Не храните диск в местах,

подверженных прямому

воздействию солнечных

температуре, повышенной

влажности или слишком

• При загрязнении диска,

чисто протрите его сухой

тканью, начиная с центра к

краям. Не используйте

очистители записи или

разбавители для краски.

• Во избежание сбоев в работе,

не используйте продаваемые

Цифровая система окружающего звучания Dolby

Digital позволяет насладиться полностью

независимым многоканальным звучанием.

Система Dolby Digital позволяет воспроизводить 5

полнодиапазонных аудиоканалов с 3

фронтальными каналами (левый, центральный, и

правый), и 2 стереофоническими каналами

окружающего звучания. Включая

дополнительный канал, специально

предназначенный для низкочастотных эффектов

и известный как LFE (низкочастотный эффект),

данная система в итоге обладает 5.1 каналами

(канал LFE считается как 0.1). Ресивер микширует

многоканальное звучание на 2 канала таким

образом, что это позволяет легко насладиться

источниками Dolby Digital.

■ MP3 (MPEG Audio Layer-3)

Один из методов сжатия звучания, используемый

MPEG. Он использует метод безвозвратного

сжатия, который архивирует с высоким уровнем

сжатия путем сокращения данных в звучании,

трудно уловимом для человеческого слуха. Этот

метод может сжимать данные примерно на 1/11

(128 кб/сек) с одновременным сохранением

одинакового качества звучания, как на

музыкальных CD-дисках.

■ PCM (Pulse Code Modulation)

Сигнал, преобразованный в цифровой формат без

сжатия. Звучание на CD-диск записывается на

скорости 16 бит и частоте 44,1 кГц, в то время как

скорость записи на DVD-диске варьирует в

пределах 16 бит с частотой 48 кГц до 24 бит с

частотой 192 кГц, предоставляя более

высококачественное звучание по сравнению с CD-

диском. Данный сигнал также включает тип

сигнала Packed PCM (PPCM), который может

сжиматься без потери данных.

■ Частота стробирования

Количество выборок (процесс для оцифрования

аналоговых сигналов) в секунду. В принципе, чем

выше частота амплитудно-импульсной модуляции,

тем шире диапазон частот для воспроизведения, и

чем больше скорость квантованных битов, тем

чище воспроизведение уровней звучания.

■ Наименование, Раздел (DVD)

Технология DVD Video позволяет разделить диск на

наименования, на широкую ногу, и на малые

разделы. Каждое разделение известно как номер

наименования или номер раздела.

■ Фонограмма (CD/Video CD/Super Video

CD, VCD или SVCD-диск можно разделить на

несколько сегментов (дорожек). Каждое

разделение известно как номер фонограммы.

■ WMA (Windows Media Audio)

Метод сжатия звучания, разработанный Microsoft

Corporation. Он использует метод безвозвратного

сжатия, который архивирует с высоким уровнем

сжатия путем сокращения данных в звучании,

трудно уловимом для человеческого слуха. Этот

метод может сжимать данные примерно на 1/22 (64

кб/сек) с одновременным сохранением

одинакового качества звучания, как на

музыкальных CD-дисках.

Аудиоинформация66 Ru Справочник ■ Компонентный видеосигнал

Система компонентного видеосигнала разделяет

видеосигнал на сигнал Y для яркости и сигналы PB

и P R для насыщенности. Система воспроизводит цвет более правдоподобно, так как эти сигналы

независимы. Компонентный сигнал также

называется “сигналом различия цвета”, так как

сигнал яркости отделен от сигнала цвета.

■ NTSC (National Television System

NTSC – это система видеосигнала (525 строк,

30 кадров в секунду), используемая в Северной

Америке, Центральной Америке, ряде стран

Южной Америки, и в некоторых Азиатских

странах, включая Японию.

■ PAL (Phase Alternating Line)

PAL – это система видеосигнала (625 строк,

25 кадров в секунду), используемая в Соединенном

Королевстве Великобритании и Северной

Ирландии, большинстве стран восточной Европы,

нескольких странах Южной Америки, некоторых

странах Ближнего Востока и Азиатских странах,

нескольких Африканских странах, Австралии,

Новой Зеландии, и других странах Тихого океана.

■ Панорама & Сканирование и

Говоря вообще, технология DVD Video была

разработана для просмотра на широкоэкранном

телевизоре с соотношением сторон 16:9. Это означает,

что вы можете просматривать на широкоэкранном

телевизоре большинство видеоматериала с задуманным

соотношением сторон.

Данное соотношение не может поместиться на обычном

телевизоре с соотношением сторон 4:3. Решением

данной проблемы служат два стиля картинки –

Панорама & Сканирование и Почтовый конверт.

• Панорама & Сканирование помещает картинку на

экране путем отрезания левой и правой частей.

• Функция Почтового конверта воспроизводит

картинку с соотношением сторон 16:9 путем

вставки черных полос сверху и снизу картинки.

■ Прогрессивная развертка

Метод отображения всех сканированных линий в кадре

за один раз, с уменьшением колебания, заметном на

большом экране, и создания четкого и гладкого

■ Наименование, Раздел (DVD Video)

Технология DVD Video позволяет разделить диск

на наименования, на широкую ногу, и на малые

разделы. Каждое разделение известно как номер

наименования или номер раздела.

Данный аппарат содержит технологию защиты

авторских прав, защищенной определенными

патентами США и другими правами на

интеллектуальную собственность,

принадлежащую Macrovision Corporation и другим

владельцам авторских прав. Использование

данной технологии защиты авторских прав может

производиться только по разрешению Macrovision

Corporation, и она предназначена для

ограниченного использования для просмотра в

домашних условиях и т.д., если нет иного

разрешения от Macrovision Corporation.

Инженерный анализ или разборка запрещены.

Изготовлено по лиценции Dolby Laboratories.

“Dolby” и символ в виде двух букв D являются

торговыми марками Dolby Laboratories.

Технология аудиодекодирования MPEG Layer-3

лицензирована Fraunhofer IIS and Thomson

Воспроизводит видеофайлы в формате DivX

версий (включая DivX ® 6) в ст андартном режиме

воспроизведения файлов формата DivX Media.

Видеоинформация Логотипы и знаки об

“iPod” является торговой маркой Apple Computer, Inc.,

зарегистрированной в США и других странах.67 Ru

РАЗДЕЛ УСИЛИТЕЛЯ • Минимальное среднеквадратическое выходное напряжение на канал (6 Ω , 1 кГц, 0,1% ОНИ) 55 Ватт + 55 Ватт • Максимальное среднеквадратическое выходное напряжение на канал (6 Ω , 1 кГц, 1% ОНИ) 65 Ватт + 65 Ватт • Чувствительность приема/ИмпедансDVD/MD/TAPE/AUX т.д. 150 mV/47 кΩ• Частотная характеристика (20 Гц - 20 кГц)DVD, т.д. 0 ± 0,5 дБ.• Общее нелинейное искажение (20 Гц - 20 кГц) DVD, т.д. 30 Ватт, 6 Ω 0,04% или менее • Соотношение сигнал/шум (Сеть IHF-A)DVD, т.д. (150 мВ, вход замкнут) 93 дБ или более• Выходной уровень/Импеданс PHONES 0,23 V/120 Ω

ЧМ раздел • Диапазон настройкиМодели для США, Канады, Азии и Тайваня 87,50 - 107,90 МГцДругие модели 87,50 - 108,00 МГц АМ раздел • Диапазон настройкиМодели для США, Канады, Азии и Тайваня530 - 1710 кГцДругие модели531 - 1611 кГц• Чувствительность

ЧM (С/Ш 68 дБ) 6,0 µV AM 600 µV/m

ОБЩИЙ РАЗДЕЛ • НапряжениеМодели для США и Канады120 В переменного тока, 60 ГцМодель для Австралии 240 В переменного тока, 50 ГцМодели для Соединенного Королевства Великобритании и Северной Ирландии, и Европы230 В переменного тока, 50 ГцМодель для Кореи 220 В переменного тока, 60 ГцМодель для Китая220 В переменного тока, 50 ГцМодель для Азии .... 220-240 В переменного тока, 50/60 ГцМодель для Тайваня 110-120 В переменного тока, 50/60 Гц• ЭлектропотреблениеМодели для США, Канады и Тайваня 115 ВаттДругие модели130 Ватт• Энергопотребление в режиме ожидания 0,1 Ватт• Выходы переменного токаМодели для Соединенного Королевства Великобритании и Северной Ирландии, и Австралии 1 (Всего 100 Ватт макс.)Модель для Кореи ОтсутствуетДругие модели 2 (Всего 100 Ватт макс.) • Габариты (Ш x В x Г) 215 x 108 x 363 мм

СИСТЕМА ВОСПРОИЗВЕДЕНИЯ • DVD видео, видеo CD и SVCD, CD, графический CD, CD-R/RW, DVD+R/RW, DVD-R/RW ВИДЕО ХАРАКТЕРИСТИКА

• Выход Video (CVBS) 1 Vpp на 75 Ω

• Bыход S-video Y: 1 Vpp на 75 Ω C: 305 mVpp на 75 Ω • RGB (Скартовый) выход 700 mVpp на 75 Ω

• Компонентный видеовыходY: 1 Vpp на 75 Ω

PBCB PRCR: 700 mVpp на 75 Ω

• Dolby Digital/DTS/MPEG Сжатый Цифровой PCM16, 20, 24 битчастота выборки, 44,1, 48, 96 кГцMP3 (ISO 9660) 96, 128, 256, 320 кб/сек.частота выборки, 32, 44,1, 48 кГцWMA64 кб/сек - 192 кб/секчастота выборки, 44,1, 48 кГц• Аналоговое звучание стереофоническое ЛАЗЕР • Тип Полупроводниковый лазер GaAlAs • Длина волны 650 нм (DVD) 780 нм (VCD/CD)• Выходная мощность 7 мВатт (DVD)10 мВатт (VCD/CD) • Отклонение луча 60 градусов

АУДИО ХАРАКТЕРИСТИКА • Цифрово-аналоговое преобразование24 бит/192 кГц• Соотношение сигнал-шум (1 кГц) 105 дБ• Динамический диапазон (1 кГц) 97 дБ• DVD частота выборки 96 кГц 2 Гц - 44 кГцчастота выборки 48 кГц 2 Гц - 22 кГц•SVCDчастота выборки 48 кГц2 Гц - 22 кГцчастота выборки 44,1 кГц 2 Гц - 20 кГц• CD/VCD частота выборки 44,1 кГц 2 Гц - 20 кГц• Помехи и шум (1 кГц) 0,0035% ТВ СТАНДАРТ (PAL/50 Гц) (NTSC/60 Гц) • Количество полос 625 525 • Воспроизведение Мультистандартное (PAL/NTSC)

• SCART Евроконнектор

• Выход Y Cinch (зеленый)

• Выход PB/CB Cinch (синий)

• Выход PR/CR Cinch (красный)

• Выход S-Video Мини DIN, 4 разъема • Видеовыход Cinch• Аудиовыход (L+R)Cinch• Цифровой выход 1 коаксиальный, 1 оптический (IEC60958 для CDDA/LPCM ) (IEC61937 для MPEG2, Dolby Digital) ОБЩИЙ РАЗДЕЛ • НапряжениеМодели для США и Канады120 V переменного тока, 60 ГцМодель для Австралии 240 V переменного тока, 50 ГцМодели для Соединенного Королевства Великобритании и Северной Ирландии, и Европы 230 V переменного тока, 50 ГцМодель для Кореи 110-240 V переменного тока, 50/60 ГцМодель для Китая 220 V переменного тока, 50 Гц• Энергопотребление в режиме ожидания< 1,0 Ватт • Электропотребление Прибл. 12 Ватт • Габариты (Ш x В x Г) 215 x 108 x 330 мм • Вес 2,3 кг *Технические характеристики могут изменяться без предварительного уведомления. Технические параметрыYAMAHA ELECTRONICS CORPORATION, USA 6660 ORANGETHORPE AVE., BUENA PARK, CALIF. 90620, U.S.A.YAMAHA CANADA MUSIC LTD. 135 MILNER AVE., SCARBOROUGH, ONTARIO M1S 3R1, CANADAYAMAHA ELECTRONIK EUROPA G.m.b.H. SIEMENSSTR. 22-34, 25462 RELLINGEN BEI HAMBURG, GERMANYYAMAHA ELECTRONIQUE FRANCE S.A. RUE AMBROISE CROIZAT BP70 CROISSY-BEAUBOURG 77312 MARNE-LA-VALLEE CEDEX02, FRANCEYAMAHA ELECTRONICS (UK) LTD. YAMAHA HOUSE, 200 RICKMANSWORTH ROAD WATFORD, HERTS WD18 7GQ, ENGLANDYAMAHA SCANDINAVIA A.B. J A WETTERGRENS GATA 1, BOX 30053, 400 43 VÄSTRA FRÖLUNDA, SWEDENYAMAHA MUSIC AUSTRALIA PTY, LTD. 17-33 MARKET ST., SOUTH MELBOURNE, 3205 VIC., AUSTRALIA

СПИСОК КОДОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
