MCR042 - Аудиосистема YAMAHA - Бесплатное руководство пользователя

Тип продукта	Мини-компонентная аудиосистема
Бренд	YAMAHA
Модель	MCR042
Размеры (основной блок)	180 × 127 × 273 мм
Вес (основной блок)	2,7 кг
Размеры (колонка)	129 × 126 × 251 мм
Вес (колонка)	1,7 кг
Питание	~230 В, 50 Гц
Потребляемая мощность	30 Вт (работа) / 3,0 Вт (обычный режим ожидания) / 0,5 Вт (экономичный режим ожидания)
Выходная мощность	15 Вт + 15 Вт (6 Ом, 1 кГц, 10 % THD)
Источники звука	CD (аудио и данные), iPod/iPhone/iPad (док-станция или USB), USB, FM, AUX (разъём 3,5 мм)
Основные функции	Часы, будильник IntelliAlarm (3 типа), таймер, 3-полосный эквалайзер, предустановки FM (30 станций), повтор/случайное воспроизведение
Поддерживаемые аудиоформаты	MP3 (8-320 кбит/с, 16-48 кГц), WMA (16-320 кбит/с, 22,05-48 кГц)
Диапазон FM	87,50 - 108,00 МГц
Разъемы	Док-станция для iPod, передний порт USB, разъём для наушников 3,5 мм, вход AUX 3,5 мм, клеммы для колонок
Комплектация	Пульт ДУ (батарейка CR2032 в комплекте), кабели для колонок (1,5 м × 2), FM-антенна, крышка док-станции
Уход и чистка	Сухая чистая ткань; не используйте химические растворители
Безопасность	Лазер класса 1 (не открывать, избегать воздействия), не подвергать воздействию влаги, соблюдать расстояния для вентиляции
Ремонтопригодность	Не пытайтесь ремонтировать самостоятельно; обращайтесь в авторизованный сервисный центр Yamaha
Гарантия	Посетите сайт Yamaha для получения информации об условиях гарантии в ЕЭЗ и Швейцарии

Часто задаваемые вопросы - MCR042 YAMAHA

Как настроить часы на Yamaha MCR042?

Нажмите OPTION, выберите CLOCK SET, затем установите год, месяц, день, часы и минуты с помощью кнопок ▲/▼ и подтвердите кнопкой ENTER. Вы также можете синхронизировать время с iPod, поместив его в док-станцию.

Как слушать iPod на MCR042?

Поместите iPod в док-станцию (используйте прилагаемый адаптер) и нажмите кнопку iPod на пульте ДУ или SOURCE до выбора iPod. Воспроизведение начнется автоматически. Управлять iPod можно с пульта ДУ.

Как предустановить FM-станции?

Нажмите и удерживайте MEMORY около 2 секунд для автоматической предустановки; или настройте станцию вручную, нажмите MEMORY, выберите номер предустановки с помощью PRESET и подтвердите нажатием MEMORY. Можно сохранить до 30 станций.

Что делать, если звук не идет из колонок?

Проверьте, что громкость не установлена на минимум, выбран правильный источник, соединения колонок выполнены правильно (L/R, +/-, зачистка) и наушники не подключены. Если проблема не устранена, обратитесь к руководству по устранению неисправностей.

Как использовать функцию будильника (IntelliAlarm)?

В меню OPTION > ALARM SET установите время, тип будильника (SOURCE+BEEP, SOURCE или BEEP), источник (iPod, CD, USB или FM) и громкость. Включите/выключите будильник кнопкой ALARM. Функция повтора (нажатие SNOOZE/SLEEP) откладывает будильник на 5 минут.

Какие типы дисков можно использовать?

Устройство воспроизводит аудио CD, CD-R и CD-RW в формате ISO 9660. CD должны быть финализированы. Диски диаметром 8 см, треснувшие или склеенные использовать запрещено. Для CD с данными поддерживаются файлы MP3/WMA.

Как подключить внешнее устройство (MP3-плеер и т.п.)?

Подключите устройство к разъему AUX IN (мини-джек 3,5 мм) на задней панели. Выберите AUX в качестве источника соответствующей кнопкой. Отрегулируйте громкость внешнего устройства до умеренного уровня перед подключением.

Что означает сообщение 'ALARM not work'?

Это сообщение появляется, если включен режим энергосбережения (ECO). Чтобы использовать будильник, перейдите в OPTION > POWER SAVING и установите значение NORMAL. Будильник не работает в режиме ECO.

Как заменить батарейку в пульте ДУ?

Нажмите защелку в направлении Ⓐ, выдвиньте держатель батарейки наружу (направление Ⓑ). Замените старую батарейку на новую литиевую CR2032, соблюдая полярность. Установите держатель на место. Утилизируйте батарейки согласно местным правилам.

Как настроить эквалайзер (низкие, средние, высокие частоты)?

Нажмите OPTION, с помощью ▲/▼ выберите EQ LOW, EQ MID или EQ HIGH, затем установите значение от -10 до +10 дБ с помощью ▲/▼ и подтвердите кнопкой ENTER. Значение по умолчанию: 0 дБ.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MCR042 YAMAHA

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

CAUTION: READ THIS BEFORE OPERATING YOUR UNIT.

ПРЕДУПРЕЖДЕНИЕ: ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТО ПЕРЕД ИСПОЛЬЗОВАНИЕМ АППАРАТА.

1 Для обеспечения наилучшего результата, пожалуйста, внимательно прочитайте данную инструкцию. Храните ее в безопасном месте для будущих справок.

2 Данный аппарат следует устанавливать в хорошо проветривасмом, прохладном, сухом месте, вдали от прямого воздействия солнечных лучей, источников тепла, вибрации, пыли, влаги и холода. Для надлежащей вентиляции необходимо обеспечить следующие минимальные просветы.

Сверху: 15 см

Сзади: 10 см

По сторонам: 10 см

3 Во избежание шумов и помех, данный аппарат следует размещать на пекотором расстоянии от других электрических приборов, двигателей или трансформаторов.

4 Во избежание пакопления влаги внутри данного аппарата, что может вызвать электрошок, пожар, привести к поломке данного аппарата, и/ или представлять телесное повреждение, не следует размещать данный аппарат в среде, подверженной резким изменениям температуры с холодной на жаркую, или в среде с повышенной влажностью (например, в комнате с увлажнителем воздуха).

5 Не устанавливайте данный аппарат в местах, где есть риск падения других посторонних объектов на данный аппарат и/или где данный аппарат может подвергнуться попаданию капель брызг жидкостей. На крышке данного аппарата, не следует располагать:

– Другие компоненты, так как это может привести к поломке и/или обеспеччиванию поверхности данного аппарата.

- Горящие объекты (например, свечи), так как это может привести к пожару, поломке данного аппарата и/или представлять телесное повреждение.

- Емкости с жидкостями, так как при их падении жидкости могут вызвать поражение пользователя электрическим током и/или привести к поломке данного аппарата.

6 Во избежание прерывания охлаждения данного аппарата, не следует покрывать данный аппарат газетой, скатертью, запавеской и т.д. Повышение температуры внутри дапного аппарата может привести к пожару, поломке дапного аппарата и/ или представлять телесное повреждение.

7 Пока все соединения не завершены, не следует подключать данный аппарат к розетке.

8 Не используйте данный аппарат, установив его верхней стороной вниз. Это может привести к перегреву и возможной поломке.

9 Не применяйте силу по отношению к переключателям, ручкам и/или проводам.

10 При отсоединении силового кабеля питания от розетки, вытягивайте его, удерживая за вилку; ни в коем случае не тяните кабель.

11 Не применяйте различные химические составы для очистки данного аппарата; это может привести к разрушению покрывающего слоя. Используйте чистую сухую ткань.

12 Используйте данный аппарат с соблюдением напряжения, указанном на данном аппарате. Использование данного аппарата при более высоком напряжении, превышающем указанное, является опасным, и может стать причиной пожара, поломки данного аппарата, и/или представлять телесное повреждение. Yamaha не несет ответственности за любую поломку или ущерб вследствие использования данного аппарата при напряжении, не соответствующем указанному напряжению.

13 Во избежание поломки от молнии, отключите силовой кабель питания от розетки во время электрической бури.

14 Не пробуйте модифицировать или починить данный аппарат. При необходимости свяжитесь с квалифицированным сервисный центром Yamaha. Корпус аппарата не должен открываться ни в коем случае.

15 Если вы не собираетесь использовать данный аппарат в течение продолжительного промежутка времени (например, во время отпуска), отключите силовой кабель переменного тока от розетки.

16 Перед тем как прийти к заключению о поломке даптого аппарата, обязательно изучите раздел "УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ", описывающий часто встречающиеся ошибки во время использования.

17 Перед перемещением аппарата нажмите кнопку ⏻, чтобы выключить систему, и силовой кабель переменного тока от розетки.

18 При внезапном изменении окружающей температуры образовывается конденсация. Отсоедините силовой кабель питания от сети и не пользуйтесь аппаратом.

19 Аппарат может нагреваться при его продолжительном использовании. Отключите систему, затем дайте аппарату остыть.

20 Данный аппарат следует устанавливать возле розетки переменного тока, куда можно свободно протянуть силовой кабель.

21 Батарейки не должны подвергаться нагреву от солнечных лучей, огня или похожих источников. Батарейки следует утилизировать в соответствии с местными нормами.

– Храните батарейки в недоступном для детей месте. Батарейки могут быть опасны, если ребенок положит их в рот.

– Если батарейки кончаются, операционное расстояние действия пульта ДУ значительно понижастся. Если это произошло, замените батарейки на две новые как можно скорее.

– Не используйте старые батарейки вместе с новыми.

– Не используйте батарейки разных типов (например, щелочные и марганцевые батарейки) одновременно. Внимательно ознакомьтесь с информацией на упаковке, поскольку разные типы батареск могут иметь одинаковую форму и цвет.

- Разряженные батарейки могут протечь. Если батарейки протекли, немедленно утилизируйте их. Не прикасайтесь к вытекшему веществу и не допускайте его контакта с одеждой и т.д. Перед установкой новых батареек тщательно очистите отсек для батареек.

– Если устройство не планируется использовать в течение длительного периода времени, выньте батарейки из устройства. В противном случае батарейки выйдут из строя, что может привести к утечке жидкости из батареек и повредить устройство.

- Не выбрасывайте батарейки вместе с бытовыми отходами. Утилизируйте их в соответствии с постановлениями местных органов управления.

22 Излишнее звуковое давление от внутриушных телефонов и наушников может привести к потере слуха.

СОДЕРЖАНИЕ

ПОДКЛЮЧЕНИЯ.... 2

Подключение колонок и антенны ......2

Подключение кабеля питания....2

Другие подключения ....3

НАЗВАНИЯ ЧАСТЕЙ И ИХ ФУНКЦИИ .... 4

Верхняя панель / Передняя панель .....4

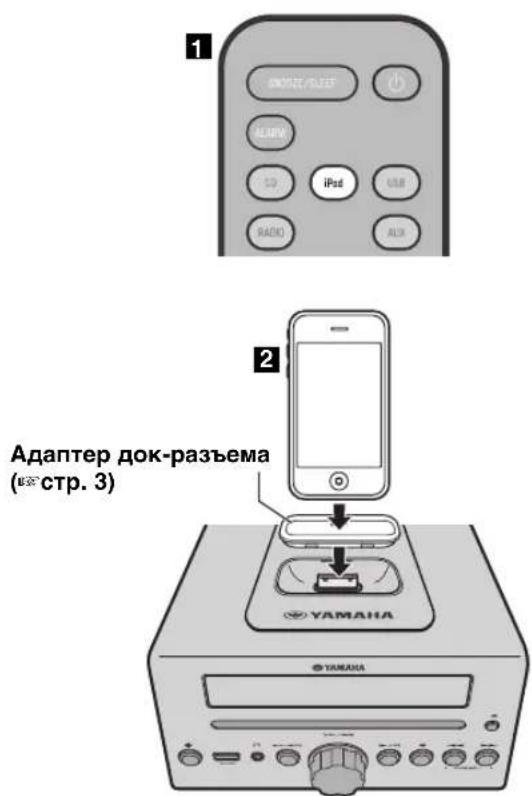

Воспроизведение музыки с iPod ....7

Использование повторного воспроизведения/ воспроизведения в случайном порядке (только с пульта ДУ) ....8

ПРОСЛУШИВАНИЕ СД-ДИСКОВ И USB-

УСТРОЙСТВ....9

Воспроизведение CD-диска....9

Воспроизведение с USB-устройства....10

Использование повторного воспроизведения/воспроизведения в случайном порядке (только с пульта ДУ) ......11

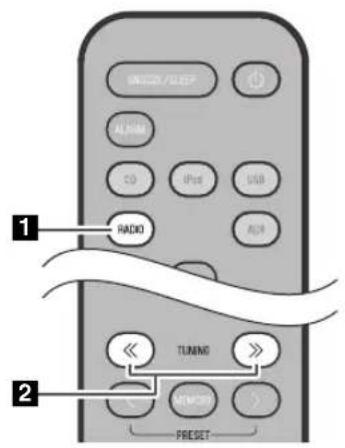

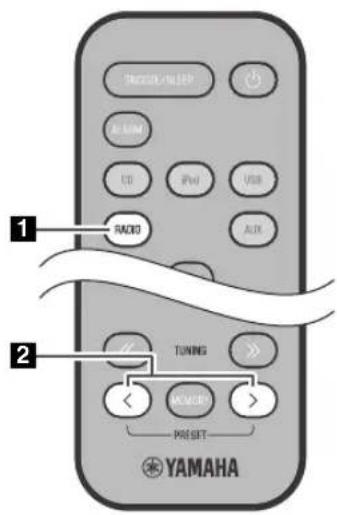

ПРОСЛУШИВАНИЕ FM-РАДИОСТАНЦИЙ .....12

Выбор FM-радиостанции .....12

Предварительная настройка FM-радиостанций (только с пульта ДУ) ......13

Выбор предварительно настроенных FM-радиостанций ....14

ПРОСЛУШИВАНИЕ ВНЕШНИХ ИСТОЧНИКОВ .....15

ПОЛЕЗНЫЕ ФУНКЦИИ .....16

Использование меню настроек 16

Использование таймера перехода в режим ожидания ....17

Использование функции будильника....18

Использование приложения "DTA Controller" для установки сигнала будильника ....19

Установка сигнала будильника .....20

Операции во время воспроизведения сигнала будильника ......21

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ......22

ПРИМЕЧАНИЯ О ДИСКАХ И УСТРОЙСТВАХ USB...25

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.....26

Функции

• Воспроизведение музыки с внешних устройств, например, iPod/iPhone/iPad, CD-дисков с музыкой и данными, USB-устройств или внешних устройств через гнездо AUX, и прослушивание FM-радиостанций.
• Использование любимой мелодии или звукового сигнала в качестве звонка будильника. В заданное время сигнала выбранная мелодия воспроизводится с указанной громкостью, обеспечивая вам идеальное начало дня (функция IntelliAlarm).
• Вы можете воспользоваться более расширенных функций будильника, используя бесплатное приложение “DTA Controller” для iPod touch/iPhone/iPad (scr. 19).
• Вы можете легко сохранять и вызывать 30 любимых FM-радиостанций.
• Низкие, средние и высокие частоты можно настроить в соответствии с индивидуальными предпочтениями.

◆ Об этом руководстве

• Ссылки на iPod в данном руководстве также относятся к iPhone.
• Если операцию можно выполнить с помощью кнопок на самом устройстве или с пульта ДУ, в инструкции будет описываться выполнение операции с помощью пульта ДУ.
• ! указывает на меры предосторожности при использовании аппарата и ограничения его функций.
• указывает на дополнительные инструкции по оптимальному использованию.

Прилагаемые аксессуары

Пульт ДУ (С батарейкой CR2032)

Кабель для подключения колонок (1,5 м x 2)

FM-антенна

Крышка док-разъема

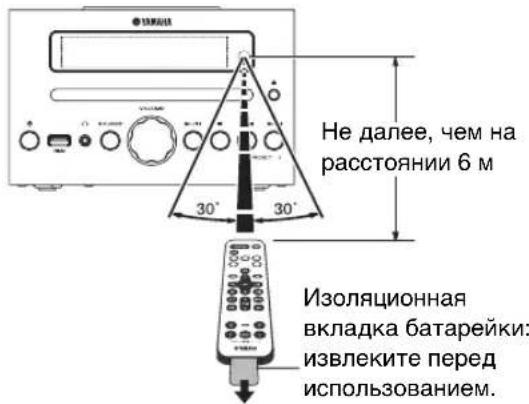

◆ Использование пульта ДУ

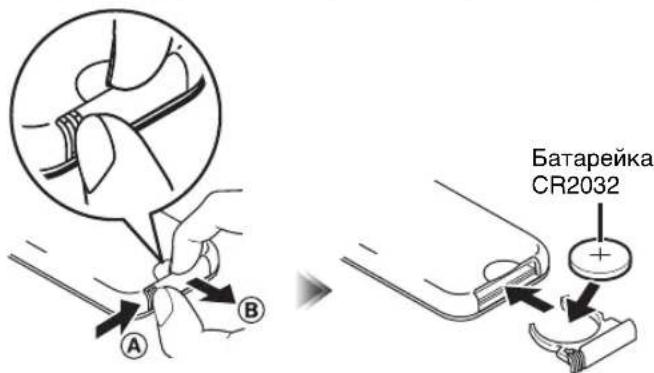

◆ Замена батарейки в пульте ДУ

Надавив на фиксирующий язычок в направлении Ⓐ, выдвиньте держатель батарейки в направлении Ⓑ.

ПОДКЛЮЧЕНИЯ

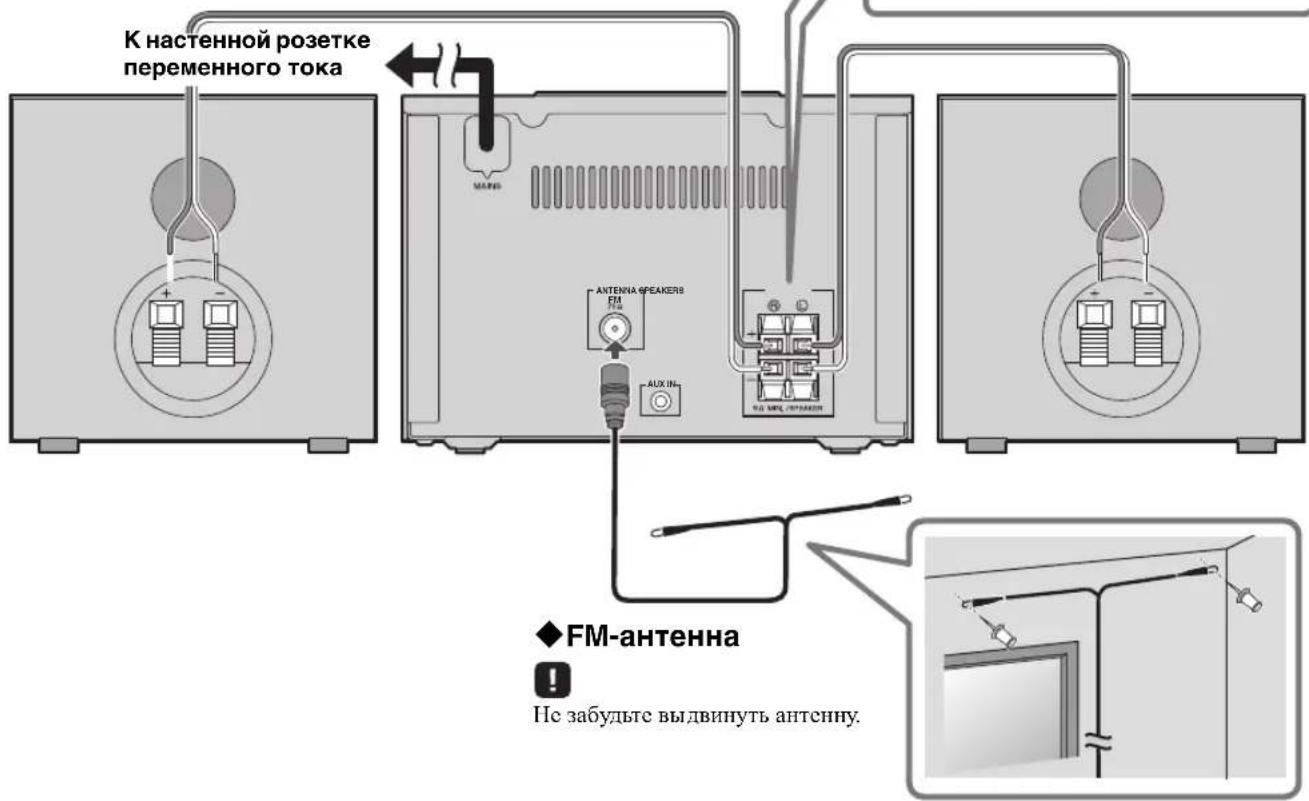

Подключение колонок и антенны

Подключите колонки и антенну.

Прием сигнала улучшится, если вместо прилагаемой антенны использовать имеющуюся в продаже наружную антенну.

В случае слабого FM-сигнала попробуйте изменить высоту, направление или расположение антенны, чтобы найти место, где присем сигнала лучше.

Не подключайте шнур питания данного устройства, пока не закончите подключение всех кабелей.

◆Колонки

!

• Необходимо снять изоляционную вкладку (покрытие) с конца кабеля для подключения колонок, чтобы открыть проводящий контакт.
• Проверьте соединения; убедитесь в том, что правая и левая колонки (L, R), а также полярность (красный: +, черный: -) подсоединены правильно. Если соединения выполнены неправильно, звук будет пеестественным и пизких частот может быть недостаточно. Звук может вообще отсутствовать, если соединения выполнены неправильно.
• Следите за тем, чтобы проводящие контакты кабеля для подключения колонок не касались друг друга, а также других металлических деталей. В противном случае это может повредить данное устройство или колонки.
• Используйте только поставляемые в комплекте колонки. При использовании других колонок звук может быть неестественным.
• Если данное устройство используется рядом с ЭЛТ-дисплеем и наблюдается искажение цвета или наличие шума на дисплее, переместите колонки дальше от дисплея.

Оголенные провода необходимо плотно сплести, чтобы отдельные жилы не выступали наружу.

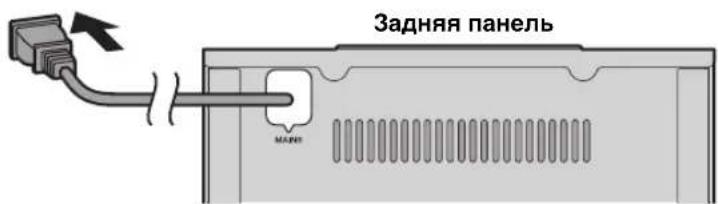

Подключение кабеля питания

Когда все подключения выполнены, подсоедините шнур питания данного устройства к розетке переменного тока.

Другие подключения

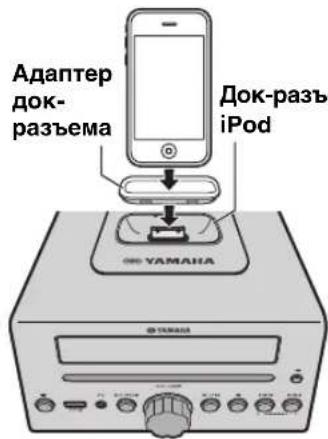

iPod

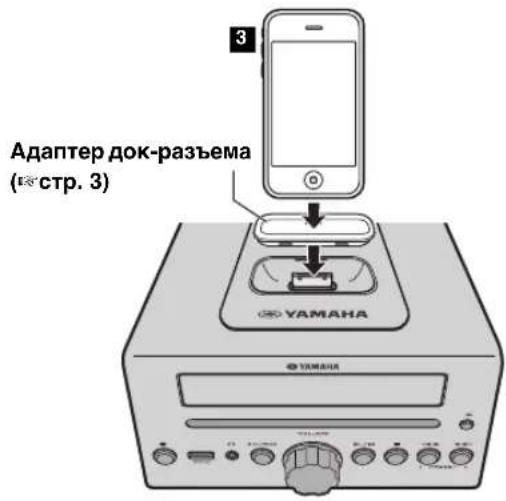

Подключите свой iPod к док-разьему iPod на верхней панели. Для получения подробной информации о совместимости моделей iPod см. раздел "ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ" (стр. 26).

!

- Используйте адаптер док-станции, совместимый с имеющимся iPod. Если адаптер не используется или адаптер не является совместимым, соединение может быть ослабленным или ненадежным, что может привести к повреждению разъема. Более подробная информация об адаптере док-разъема представлена на официальном сайте компании Apple.

- Разъем может быть также поврежден при подключении iPod в защитном футляре с усилием. Снимите защитный футляр перед подключением.

- Если iPod не используется, установите защитную крышку док-разъема.

- iPod будет заряжаться, пока он подключен к док-разъему. Но, если в качестве аудиоисточника выбрано USB-устройство, iPod не будет заряжаться.

- iPod также может воспроизводить музыку и заряжаться при подключении через USB-порт. Для этого выберите в качестве аудиоисточника USB-устройство (встр.10).

- iPod можно отсоединить во время воспроизведения.

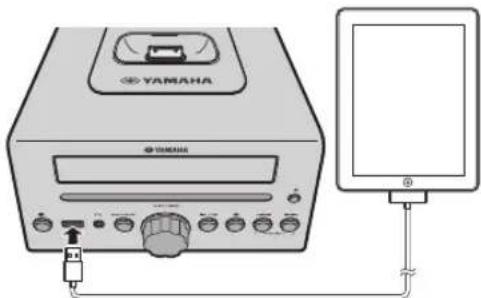

iPad

Подключите свой iPad к USB-порту на передней панели. Для получения подробной информации о совместимости моделей iPad см. раздел "ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ" (стр. 26).

!

Используйте соединительный переходник док-разъема для USB-кабеля, поставляемый в комплекте с iPad.

• Если система включена и в качестве аудионсточника выбрано USB-устройство, iPad, подключенный к данному устройству, будет заряжаться.
• iPad можно отсоединить во время воспроизведения.

USB-устройство

Подключите USB-устройство к USB-порту на передней панели. Для получения подробной информации о воспроизводимых файлах см. раздел "ПРИМЕЧАНИЯ О ДИСКАХ И УСТРОЙСТВАХ USB" (стр. 25).

Остановите воспроизведение перед отключением USB-устройства.

Если питание включено и в качестве аудиоисточника выбрано USB-устройство, то USB-устройство, подключенное к данному прибору, будет заряжаться.

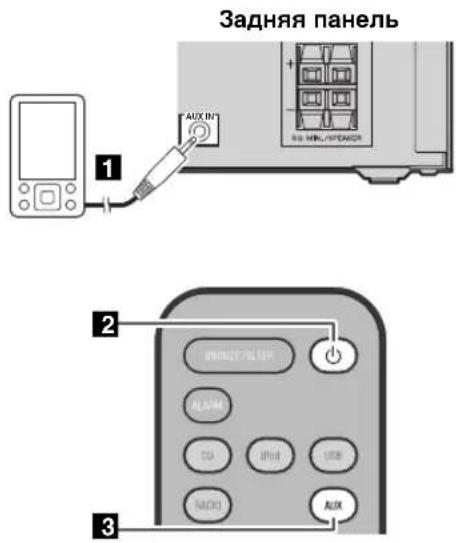

Внешние устройства

С помощью имеющегося в продаже кабеля с мини-штекером 3,5 мм подключите внешнее устройство к гнезду AUX на задней панели данного устройства.

НАЗВАНИЯ ЧАСТЕЙ И ИХ ФУНКЦИИ

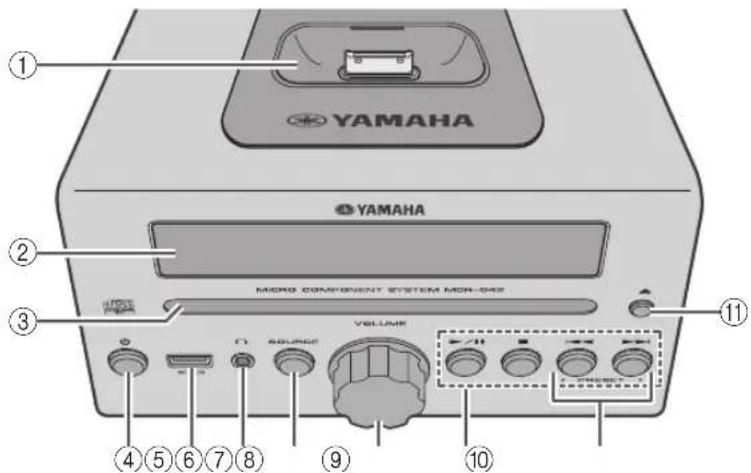

Верхняя панель / Передняя панель

①Док-разъем iPod

Подключите свой iPod к этому разъему (стр. 3, 6, 7). Используйте адаптер док-разъема, совместимый с вашим iPod (стр. 3).

②Дисплей передней панели

На дисплее отображается время и другая информация.

③Слот для диска

Вставьте CD-диск (стр. 9).

④ (питание)

Пажмите эту кнопку, чтобы включить или выключить систему.

⑤Порт USB

Используйте для подключения USB-устройства / iPod / iPhone / iPad (стр. 3, 10).

⑥ Гнездо для подключения наушников)

Используйте для подключения наушников.

⑦SOURCE

Выбор аудиоисточника для воспроизведения. При многократном нажатии выбранный источник изменяется в следующем порядке.

CD Pod → USB → FM → AUX → снова CD

⑧Регулятор VOLUME

Регулировка громкости.

⑨Кнопки управления воспроизведением

Используйте их для управления iPod/CD-диском/USB-устройством.

▶II: Воспроизведение/Пауза

■: Остановка

««/»: Пропуск, обратный/прямой поиск (нажмите и удерживайте кнопку)

⑩PRESET

Используйте эти кнопки, чтобы выбрать сохраненную (предварительно настроснную) радиостанцию (стр. 14).

⑪ (Кнопка извлечения диска)

Извлечение CD-диска (операция невозможна, если отображается меню настроек (стр. 16)).

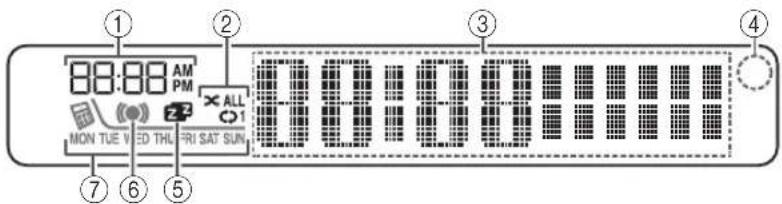

Дисплей передней панели

①Время сигнала

Время сигнала (стр. 21).

②Индикатор повторного

воспроизведения/воспроизведения в случайном порядке

Показывает режим воспроизведения (стр. 8, 11).

③Многофункциональный индикатор

Показывает различную информацию, включая показания часов, номер воспроизводимой дорожки или частоту радиостанции.

④Приемник сигнала пульта ДУ

Убедитесь в том, что этот датчик не перекрыт (стр. 1).

⑤Индикатор режима ожидания

Включается, если установлен таймер перехода в режим ожидания (стр. 17).

⑥Индикатор будильника

Включается, если установлено время сигнала (стр. 21).

⑦Индикатор еженедельного будильника

Показывает информацию о сигнале, которая указывается с помощью бесплатного приложения "DTA Controller" для iPod touch/iPhone/iPad (стр. 19).

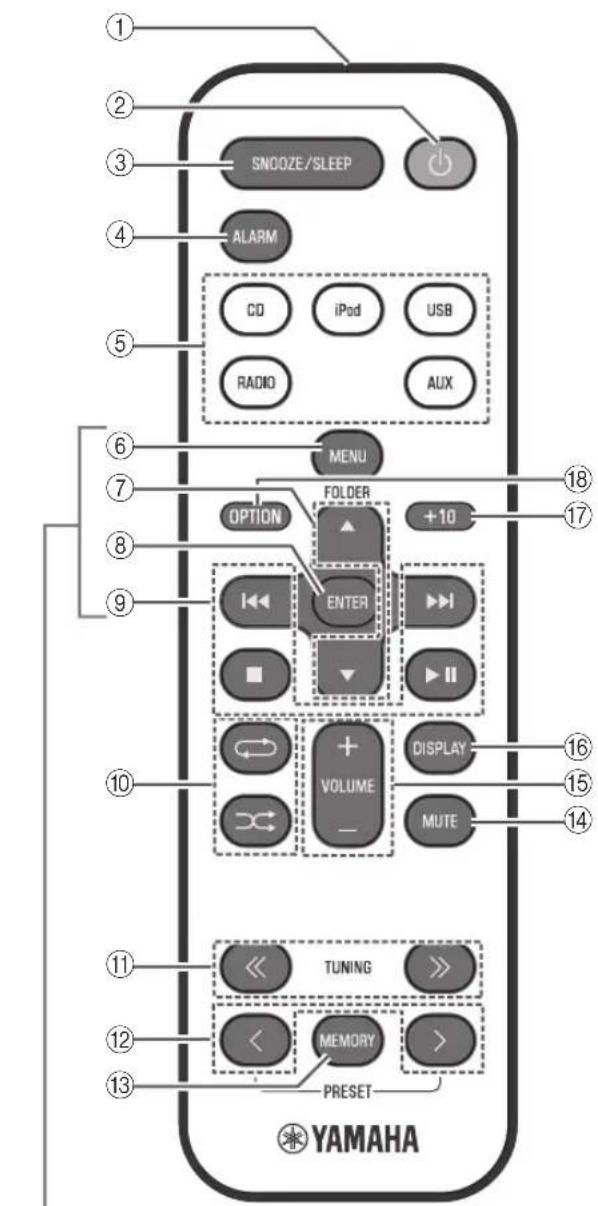

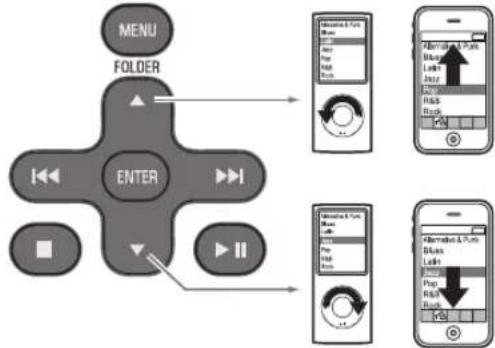

Пульт ДУ

Кнопки управления iPod

①Передатчик сигнала пульта ДУ

② (питание)

Нажмите эту кнопку, чтобы включить или выключить систему.

③SNOOZE/SLEEP

Установите таймер перехода в режим ожидания или переключите будильник в режим повторения сигнала (стр. 17, 21).

④ ALARM

Используется для включения и выключения будильника (стр. 21).

⑤Кнопки выбора источника

Выбор аудиоисточника для воспроизведения. В выключенном состоянии нажатие одной из этих кнопок вызовет автоматическое включение системы.

⑥MENU

Выбор пункта меню iPod / Возврат к предыдущему меню (стр. 7).

⑦ FOLDER ▲/▼

Выбор панки воспроизведения при воспроизведении музыки на CD-дисках с данными или USB-устройствах (стр. 9, 10). Выберите элементы или измените числовые значения (стр. 7, 16).

⑧ENTER

Подтверждение выбранного элемента или значения.

⑨Кнопки управления воспроизведением

Используйте их для управления iPod/CD-диском/USB-устройством.

■: Остановка

▶II: Воспроизведение/Пауза

««/»: Пропуск, обратный/прямой поиск (нажмите и удерживайте кнопку)

⑩ (Повторное воспроизведение)/ ∞ (Воспроизведение в случайном порядке)

Воспроизведение музыки на iPod, CD-диске или USB-устройстве в режиме повторного воспроизведения/воспроизведения в случайном порядке (стр. 8, 11).

⑪TUNING «V»

Настройка радио (стр. 12, 13).

⑫PRESET </>

Выбор сохраненной FM-радиостанции (стр. 13, 14).

⑬MEMORY

Сохранение FM-радиостанции (стр. 13).

⑭MUTE

Выключение и включение звука.

⑮VOLUME +/-

Регулировка громкости.

⑯DISPLAY

Переключение информации, отображаемой на дисплес передней панели (стр. 6, 7, 10, 11, 12).

⑰+10

Пропустить десять композиций вперед от воспроизводимой дорожки.

При воспроизведении CD-диска с данными или USB-устройства данная кнопка позволяет пропустить десять композиций в составе текущей папки.

⑱OPTION

Показывает меню настроек (стр. 16).

НАСТРОЙКА ЧАСОВ (МЕНЮ НАСТРОЕК)

Вы будете использовать меню настроек (стр. 16), чтобы задать дату и время на устройстве.

◆ Копирование показаний времени с iPod

◆ Настройка часов вручную

Изображение часов приведено ниже.

(24-часовой)

15:30

26

Jan Feb Mar		Apr	May	Jun
Январь	Февраль	Март	Апрель	Май	Июнь
Jul Aug	Sep Oct		Nov	Dec
Июль	Август	Сентябрь	Октябрь	Ноябрь	Декабрь

1 Нажмите кнопку OPTION.

Появится меню настроек.

2 Нажмите кнопку ▲/▼, чтобы выбрать пункт "CLOCK SET", а затем нажмите кнопку ENTER.

На дисплее появится надпись "CLOCK YEAR", а задаваемое числовое значение будет мигать.

3 Установите свой iPod в док-разъем iPod (стр. 3).

Показания времени будут скопированы с вашего iPod на устройство.

Нажмите кнопку ENTER для подтверждения элементов в следующем порядке: год → месяц → день → час → минута.

После окончания настройки часов на дисплее появится надшись "Completed!"

• С помощью кнопки DISPLAY можно выбрать формат времени (12-часовой / 24-часовой).
• Показания времени не будут копироваться, если iPod уже подключен или в качестве аудиоисточника выбрано USB-устройство.

Если устройство будет оставаться без питания в течение часа, произойдет сброс настроек времени.

1 Нажмите кнопку OPTION.

Появится меню настроек.

2 Нажмите кнопку ▲/▼, чтобы выбрать пункт "CLOCK SET", а затем нажмите кнопку ENTER.

На дисплее появится надпись "CLOCK YEAR", а задаваемое числовое значение будет мигать.

3 Установите дату и время.

Нажмите кнопку ▲/▼, чтобы изменить каждое числовое значение, а затем нажмите кнопку ENTER, чтобы подтвердить настройки.

Установите параметры в следующем порядке - год → месяц → день → час → минута.

После окончания настройки часов на дисплее появится надпись "Completed!"

В момент завершения настройки часов отсчет секунд начнется с 0.

• В процессе выполнения этих настроек можно нажать кнопку DISPLAY, чтобы выбрать формат времени (12-часовой / 24-часовой).
  • В случае отмены настройки без изменения показаний пажмите кнопку OPTION до подтверждения изменений.

Если устройство будет оставаться без питания в течение часа, произойдет сброс настроек времени.

ПРОСЛУШИВАНИЕ iPod

Воспроизведение музыки с iPod

• Для получения подробной информации о совместимых моделях iPod см. раздел "ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ" (стр. 26).
• iPod также может воспроизводить музыку и заряжаться при подключении через USB-порт. Для этого выберите в качестве аудиоисточника USB-устройство (стр. 10).

Нажмите кнопку источника iPod, чтобы выбрать iPod в качестве аудиоисточника.

2 Установите свой iPod в док-разъем iPod (стр. 3).

3 Начните воспроизведение с iPod. Воспроизведением можно управлять с помощью пульта ДУ, iPod или передней панели данного устройства (стр. 4, 5).

• Если выбран аудиоисточник, отличный от USB-устройства, то при выполнении следующих операций произойдет автоматическое переключение аудиоисточника на iPod и начнется воспроизведение, даже если система выключена.
  – Подключите iPod в состоянии воспроизведения к док- разъему iPod.
  – Начните воспроизведение с подключенного iPod.

- Но если в качестве аудиоисточника выбрано USB-устройство, iPod не будет заряжаться.

- iPod можно отсоединить во время воспроизведения.

- Если в качестве аудиоисточника выбран iPod, данное устройство автоматически выключит систему, если в течение 60 минут устройство не было подключено к док-разъему iPod и не выполнялись никакие операции.

◆ Операции в меню iPod (только с пульта ДУ)

Вы можете использовать пульт ДУ для управления iPod.

MENU: Выбор пункта меню / Возврат к предыдущему меню

▲/▼: Перемещение между пунктами меню

ENTER: Подтверждение выбора

◆ Отображение информации на дисплее (только с пульта ДУ)

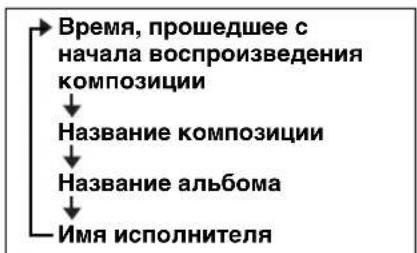

При нажатии кнопки DISPLAY на пульте ДУ во время воспроизведения или паузы информация на дисплее передней панели будет отображаться в следующем порядке.

Использование повторного воспроизведения/воспроизведения в случайном порядке (только с пульта ДУ)

Статус воспроизведения обозначается индикатором повторного воспроизведения/воспроизведения в случайном порядке на дисплее передней панели.

◆Повторное воспроизведение

Нажмите кнопку (повтор) несколько раз, чтобы выбрать один из следующих режимов воспроизведения.

Не отображается: Выкл

Bce

◆Воспроизведение в случайном порядке

Нажмите кнопку (в случайном порядке) несколько раз, чтобы выбрать один из следующих режимов воспроизведения.

Не отображается: Выкл

Функциопирование или отображение на дисплее Функция повторного воспроизведения/воспроизведении в случайном порядке может различаться в зависимости от типа или версии программного обеспечения iPod.

ПРОСЛУШИВАНИЕ СД-ДИСКОВ И USB-УСТРОЙСТВ

Устройство будет работать следующим образом при воспроизведении дорожек/файлов на CD-дисках/устройствах USB.

• Если воспроизведение CD-диска/USB-устройства остановлено, воспроизведение начнется с начала прослушиваемой дорожки при возобновлении операции.
• Если кнопка ■ нажимается во время остановки воспроизведения, то при возобновлении воспроизведения дорожки будут проигрываться следующим образом:

– Для аудио CD: с первой дорожки на CD-диске.

– Для CD с данными*/USB-устройства: с первой дорожки в папке, содержащей дорожку, которая прослушивалась в последний раз.

• Устройство автоматически выключит систему, если в течение 60 минут после остановки воспроизведения CD-диска/USB-устройства не выполнялись никакие операции.
  * "CD с данными" - это CD-диск, который содержит файлы в формате MP3/WMA.

Для получения подробной информации о воспроизводимых дисках и файлах см. раздел "ПРИМЕЧАНИЯ О ДИСКАХ И УСТРОЙСТВАХ USB" (стр. 25).

Воспроизведение CD-диска

Нажмите кнопку источника CD, чтобы выбрать CD-диск в качестве аудиоисточника.

Если CD-диск уже вставлен, начнется воспроизведение.

2 Вставьте CD-диск в слот для диска.

Воспроизведение начнется автоматически.

Воспроизведением можно управлять с помощью пульта ДУ или передней панели данного устройства (стр. 4, 5).

Вставьте диск, направив сторону с этикеткой вверх.

Папки и файлы на CD с данными воспроизводятся в алфавитном порядке.

◆ Пропуск папок (только с пульта ДУ)

При воспроизведении CD с данными можно использовать кнопки FOLDER ▲/▼ на пульте ДУ, чтобы выбрать папку.

◆ Отображение информации на дисплее (только с пульта ДУ)

Номер папки (только для CD с данными) или номер композиции/файла отображается на дисплее в течение нескольких секунд, когда начинается воспроизведение или дорожка пропускается.

При нажатии кнопки DISPLAY на пульте ДУ во время воспроизведения или паузы информация на дисплее передней панели будет отображаться в следующем порядке.

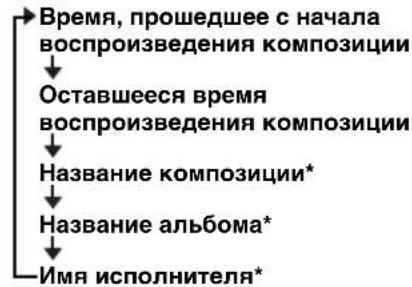

Аудио CD


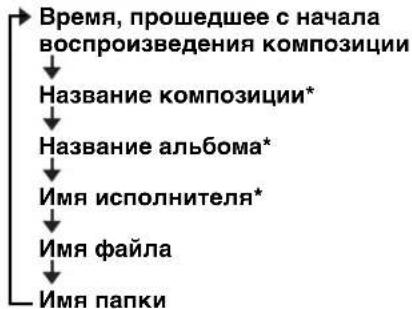

CD с данными

* Отображается только в случае, если композиция содержит эти данные.

Воспроизведение с USB-устройства

1 Нажмите кнопку источника USB, чтобы выбрать USB-устройство в качестве аудиоисточника.

Если USB-устройство уже подключено, начнется воспроизведение.

2 Подключите USB-устройство к USB-порту. Воспроизведение начнется автоматически.

Воспроизведением можно управлять с помощью пульта ДУ, передней панели данного устройства или USB-устройства (стр. 4, 5).

• Папки и файлы будут воспроизводиться в том порядке, в котором они записаны.
• iPod/iPhone/iPad также может воспроизводить музыку и заряжаться при подключении через USB-порт.

Остановите воспроизведение перед отключением USB-устройства.

◆ Пропуск папок (только с пульта ДУ)

При воспроизведении с USB-устройства можно использовать кнопки FOLDER ▲/▼ на пульте ДУ, чтобы выбрать папку.

◆ Отображение информации на дисплее (только с пульта ДУ)

Номер папки/файла отображается на дисплее в течение нескольких секунд, когда начинается воспроизведение или дорожка пропускается.

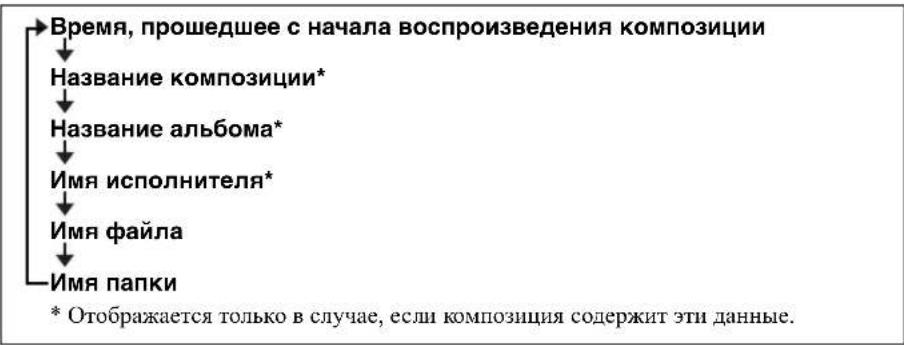

При нажатии кнопки DISPLAY на пульте ДУ во время воспроизведения или паузы информация на дисплее передней панели будет отображаться в следующем порядке.

Использование повторного воспроизведения/воспроизведения в случайном порядке (только с пульта ДУ)

Статус воспроизведения обозначается индикатором повторного воспроизведения/воспроизведения в случайном порядке на дисплее передней панели.

◆Повторное воспроизведение

Нажмите кнопку (повтор) несколько раз, чтобы выбрать один из следующих режимов воспроизведения.

Не отображается:

Режим повторного воспроизведения отключен

1: 1 дорожка

[Figure]

Все дорожки в папке (только CD с данными/устройство USB)

ALL:

Все дорожки

◆Воспроизведение в случайном порядке

Нажмите кнопку ⚪ (в случайном порядке) несколько раз, чтобы выбрать один из следующих режимов воспроизведения.

Не отображается:

Режим воспроизведения в случайном порядке отключен

XX:

Все дорожки в папке (только CD с данными/устройство USB)

XX ALL:

Все дорожки

ПРОСЛУШИВАНИЕ FM-РАДИОСТАНЦИЙ

Выбор FM-радиостанции

Для прослушивания FM-радиостанции подключите антенну, как описано в разделе "Подключение колонок и антенны" (стр. 2).

Нажмите кнопку источника RADIO, чтобы выбрать FM-радиостанцию в качестве аудиоисточника.
2 Настройте FM-радиостанции

Автоматическая настройка:

Нажмите и удерживайте кнопку TUNING «/».

Ручная настройка:

Нажмите кнопку TUNING «/» несколько раз.

Если настройку радиостанции выполнять вручную во время приема FM-сигнала, будет воспроизводиться молофопический звук.

◆ Отображение информации на дисплее (только с пульта ДУ)

При нажатии кнопки DISPLAY на пульте ДУ информация на дисплее передней панели будет отображаться в следующем порядке.

Номер и частота предварительно настроенной радиостанции ↔ Статус приема*

* Пример показания статуса приема.

TUNED/STEREO: Сильный FM-сигнал стереофонического вещания.

TUNED/MONO: FM-сигнал монофонического вещания (даже если FM-радиостанция транслируется в стерео-формате, при слабом сигнале прием будет монофоническим).

Not TUNED: Сигнал радиовещания отсутствует.

Отображение информации о радиостанциях с сигналом системы радиоданных

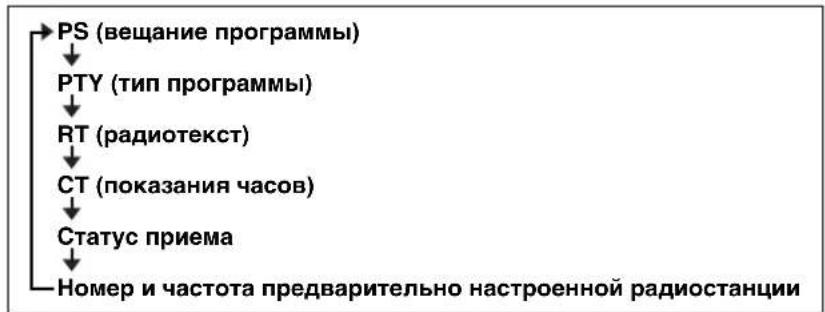

При нажатии кнопки DISPLAY на пульте ДУ во время приема радиостанций с сигналом системы радиоданных информация на дисплее передней панели будет отображаться в следующем порядке.

Если сигнал радиостанции с сигналом системы радиоданных слишком слабый, данный аппарат, возможно, не сможет принимать информацию системы радиоданных в полной мере. В частности, для информации RT (радиотекст) требуется большая полоса пропускания, поэтому она может быть доступна в меньшей степени по сравнению с другими типами информации.

Предварительная настройка FM-радиостанций (только с пульта ДУ)

Используйте заданную функцию для сохранения 30 любимых радиостанций.

◆ Автоматическая предварительная настройка

Данный метод позволяет автоматически настраивать и автоматически предварительно задавать только радиостанции с хорошим качеством приема.

12

AUTO PRESET Press MEMORY

◆ Ручная предварительная настройка

PRESET MEMORY FMQ1 87.50MHz

Нажмите и удерживайте кнопку MEMORY.

Появится сообщение "AUTO PRESET" и надпись "Press MEMORY" будет мигать.

2 Нажмите кнопку MEMORY.

Начнется автоматическая предварительная настройка.

После окончания предварительной настройки на дисплее появится надпись “Completed!”

При выполнении автоматической предварительной настройки все сохраненные радиостанции удаляются и сохраняются новые радиостанции.

Если необходимо остановить автоматическую предварительную настройку до ее завершения, нажмите кнопку ■.

1 Нажмите кнопку TUNING «/», чтобы настроить радиостанцию, которую необходимо предварительно задать.

2 Нажмите кнопку MEMORY.

На дисплее появится сообщение “PRESET MEMORY”, а номер предварительно заданной радиостанции будет мигать.

3 Нажмите кнопку PRESET , чтобы выбрать номер предварительно заданной радиостанции, которую необходимо сохранить.

• Самый маленький номер предварительно заданной радиостанции, который еще не был сохранен, будет выбран в первую очередь.
• Если вы хотите отменить предварительную настройку, нажмите кнопку ■.
• Если вы выбираете номер предварительно заданной радиостанции, под которым уже была сохранена радиостанция, она будет заменсна на новую радиостанцию.

4 Нажмите кнопку MEMORY.

После окончания предварительной настройки на дисплее появится надпись "Completed!"

Удаление сохраненной предварительно заданной радиостанции (меню настроек)

1 Нажмите кнопку OPTION.

Появится меню настроек.

② Нажмите кнопку ▲/▼, чтобы выбрать пункт PRESET DELETE, а затем нажмите кнопку ENTER.

3 Нажмите кнопку ▲/▼, чтобы выбрать номер предварительно заданной радиостанции, которую необходимо удалить.

Если вы хотите отменить удаление, пажмите кнопку OPTION.

4 Для завершения операции нажмите кнопку ENTER.

После окончания операции удаления на дисплее появится надпись "Deleted!"

5 Нажмите кнопку OPTION, чтобы выйти из меню настроек.

Выбор предварительно настроенных FM-радиостанций

1 Нажмите кнопку источника RADIO, чтобы выбрать FM-радиостанцию в качестве аудиоисточника.

2 Нажмите кнопку PRESET <//>, чтобы выбрать FM-радиостанцию для прослушивания.

Вы можете выбрать только те предварительно настроенные радиостанции, которые были сохранены.

ПРОСЛУШИВАНИЕ ВНЕШНИХ ИСТОЧНИКОВ

С помощью имеющегося в продаже кабеля с мини-штекером 3,5 мм подключите внешнее устройство к гнезду AUX на задней панели данного устройства.

• Выключите систему перед подключением аудиокабеля.
  • Перед подключением выключите звук данного устройства и внешнего аудиоустройства.

2 Нажмите кнопку ⏻ чтобы включить систему.
З Нажмите кнопку источника AUX, чтобы выбрать внешнее устройство в качестве аудиоисточника.
4 Начните воспроизведение на подключенном внешнем аудиоустройстве.

ПОЛЕЗНЫЕ ФУНКЦИИ

Использование меню настроек

При нажатии кнопки OPTION меню настроек появится на дисплее передней панели, позволяя выполнить следующие настройки.

△ (кнопка извлечения диска) – операция невозможна, если отображается меню настроек.

Меню настроек	Значение или диапазон	См. стр.
PRESET DELETE	Удаление сохраненной предварительно настроенной радиостанции (отображается только в случае, если в качестве аудиоисточника задана FM-радиостанция).	14
DIMMER	Настройка яркости диспля передней панели. (*1: яркий, 2: средний, 3: приглушенный).	–
EQ LOW	Настройка тональности (низкие частоты) ( -10 - 0^* - +10 дБ).	–
EQ MID	Настройка тональности (средние частоты) ( -10 - 0^* - +10 дБ).	–
EQ HIGH	Настройка тональности (высокие частоты) ( -10 - 0^* - +10 дБ).	–
BALANCE	Настройка баланса громкости левой и правой колонки (L+10 - CENTER* - R+10).	–
POWER SAVING	Выбор состояния выключения системыNORMAL:Отображение часовiPod может заряжаться через док-разъем iPod и функциябудильника будет работатьECO*:Часы не отображаются(энергосберегающий iPod может заряжаться через док-разъем iPod, но функция режим)будильника не будет работать	–
AUTO POWER OFF	Можно задать время, по истечении которого система отключится автоматически.Если в течение указанного времени никакие операции не выполняются, система отключится автоматически (TIME 12H*: 12 часов, TIME 8H: 8 часов, TIME 4H: 4 часа,OFF: система не будет отключаться).	–
CLOCK SET	Настройка даты и времени.	6
ALARM SET	Установка времени сигнала.	20

* Настройка по умолчанию

◆ Процедура настройки

1 Нажмите кнопку OPTION.

Появится меню настроек.

2 Нажмите кнопку ▲/▼, чтобы выбрать желаемый пункт меню, а затем нажмите кнопку ENTER.

3 Нажмите кнопку ▲/▼, чтобы изменить настройки, а затем нажмите кнопку ENTER, чтобы подтвердить изменения. Если необходимо продолжить настройку других параметров, повторите процедуру, начиная с шага 2.

4 Нажмите кнопку OPTION, чтобы выйти из меню настроек.

В случае отмены настройки без изменения показаний пажмите кнопку OPTION до подтверждения изменений.

Использование таймера перехода в режим ожидания

По истечении указанного времени система отключится автоматически.

Нажмите несколько раз

Нажмите кнопку SNOOZE/SLEEP несколько раз, чтобы задать время, по истечении которого система отключится.

Можно установить значение 30, 60, 90, 120 или OFF минут.

После того, как время выбрано, включается таймер перехода в режим ожидания и соответствующий индикатор ( z^2 ) появится на дисплее передней панели.

Если кнопка SNOOZE/SLEEP нажата, когда таймер перехода в режим ожидания активирован, то настройки таймера перехода в режим ожидания будут отменены.

Использование функции будильника

Устройство имеет функцию будильника (IntelliAlarm), которая воспроизводит мелодию с аудиоисточников или набор звуковых сигналов (встроенный звук будильника) в установленное время различными способами. Функция будильника имеет следующие характеристики.

◆ 3 типа будильников

Устройство имеет 3 типа будильников, соютающие музыку и звуковые сигналы.

SOURCE+BEEP	Выбранный аудиоисточник и звуковой сигнал воспроизводятся в установленное время.Воспроизведение источника с постепенным повышением громкости до установленного уровня начнется за 3 минуты до заданного времени. В заданное время раздастся звуковой сигнал.
SOURCE	Выбранный аудиоисточник воспроизводится в установленное время. Громкость постепенно увеличивается до установленного уровня.
BEEP	В установленное время воспроизводится только звуковой сигнал.

◆ Различные аудиоисточники

Вы можете выбрать iPod, аудио CD, CD с данными, USB-устройство или FM-радиостанцию. Следующие способы воспроизведения также могут быть выбраны в зависимости от аудиоисточника:

Источник	Способ воспроизведения	Функция
iPod	Список воспроизведения*	Конкретный список воспроизведения, сохраненный в памяти iPod, может воспроизводиться несколько раз. Для воспроизве списка воспроизведения, создать список с именем “ALARM Yamaha DTA”заранее.При вводе имени списка воспроизведения используйте однобайтовые пробелы для разделения слов и вводите однобайтовые символы, соблюдая правильное использование букв верхнего и нижнего регистра.
	Возобновление	Если список воспроизведения “ALARM Yamaha DTA” не найден в памяти iPod, устройство возобновляет воспроизведение, начиная с дорожки, которая воспроизводилась последней.
Аудио CD	Выбранная дорожка	Выбранная дорожка будет воспроизводиться повторно.
	Возобновление	Будет воспроизводиться дорожка, которая проигрывалась последний раз.
CD с данными/USB-устройство	Папка	Выбранная папка будет воспроизводиться повторно.
	Возобновление	Будет воспроизводиться дорожка, которая проигрывалась последний раз.
FM	Прсдварительно настроенная радиостанция	Будет воспроизводиться выбранная предварительно настроенная радиостанция.
	Возобновление	Будет воспроизводиться FM-радиостанция, которая прослушивалась в последний раз.

* Информация о создании списка воспроизведения представлена в инструкциях по iPod или iTunes.

◆Повторение сигнала

Функцию повторения сигнала можно активировать для воспроизведения сигнала будильника через 5 минут (стр. 21).

Использование приложения "DTA Controller" для установки сигнала будильника

С помощью бесплатного приложения “DTA Controller” для iPod touch/iPhone/iPad можно выполнять детальную настройку сигнала будильника, которую невозможно выполнить с помощью самого устройства. Для каждого дня недели можно задать время сигнала (Weekly Alarm) и настроить IntelliAlarm согласно требованиям.

На дисплее передней панели отображается информация о заданном еженедельном сигнале.

Подробная информация представлена в описании приложения “DTA Controller” на сайте производителя продукта.

Установка сигнала будильника

Настройка времени и типа сигнала будильника (меню настроек)

Если устройство переведено в энергосберегающий режим, функция сигнала работать не будет (вэ' стр. 16). Для использования функции будильника в меню настроек для параметра POWER SAVING задайте значение NORMAL.

1 Нажмите кнопку OPTION.

Появится меню настроек.

2 Нажмите кнопку ▲/▼, чтобы выбрать пункт "ALARM SET", а затем нажмите кнопку ENTER.

Индикатор будильника ( ((())) и задаваемое числовое значение будут мигать.

Задайте сигнала будильника.

Задаваемые параметры ①-⑤ описаны ниже.

Нажмите кнопку ▲/▼, чтобы выбрать числовое значение, а затем нажмите кнопку ENTER для подтверждения.

Пункты меню	Значение или диапазон
1 ALARM SELECT	* Данный пункт может быть выбран после использования приложения “DTA Controller” для установки времени сигнала (стр. 19).Если приложение “DTA Controller” не используется, перейдите к пункту2.ONE DAY: Сигнал будильника, который будет воспроизводиться только один раз в установленное время.WEEKLY: Сигнал будильника, время которого можно задать для каждого дня недели (задается только с помощью приложения “DTA Controller”).Если выбрано значение WEEKLY, процесс настройки сигнала будильника завершается.
2 ALARM TIME	Выполните настройки в последовательности часы → минуты.
3 ALARM TYPE	Выберите значение SOURCE+BEEP, SOURCE или BEEP. Подробнес см. в разделе “3 типа будильников” (стр. 18).Если выбрано значение BEEP, перейдите к пункту5.
4 SOURCE(Если выбрано значение SOURCE+BEEP или SOURCE в качестве типа сигнала)	iPod: Воспроизведение музыки с iPod (см. в разделе “Различные аудиоисточники” (стр. 18)).CD: Воспроизведение музыки с CD-диска.Укажите номер дорожки (CD с данными: номер папки) (RESUME, 1-99).USB: Воспроизведение музыки с USB устройства.Укажите номер папки (RESUME, 1-999).FM: Воспроизведение FM-радиостанции.Укажите номер предварительно настроенной радиостанции (RESUME, 1-30).!Если в установленное время воспроизведение выбранного источника невозможно (например, iPod не подключен), воспроизводится звуковой сигнал.[IMAGE]Если выбран способ RESUME при указании композиции/папки/номера радиостанции, будет воспроизводиться композиция/папка/радиостапция, которая воспроизводилась в последний раз (возобновление воспроизведения).
5 VOLUME	Задайте громкость (5-60) сигнала будильника.

4
Время сигнала

4 Завершите настройку параметров.

После настройки параметра VOLUME в пункте ⑤ на дисплее появится надпись "Completed!" и настройки будут подтверждены.

Сигнал будет включен и загорится индикатор будильника ( [[]] ).

!

При нажатии кнопки OPTION или отключении системы во время выполнения настройки будильника, все настройки будут отменены.

◆ Включение и выключение будильника

Нажмите кнопку ALARM, чтобы включить или выключить будильник.

Если функция будильника включена, отображается индикатор будильника ( () ), а также время срабатывания. При повторном нажатии кнопки ALARM индикатор будильника ( () ) и будильник будут отключены.

!

Если в меню настроек для параметра POWER SAVING задано значение ECO, функция будильника работать не будет (стр. 16).

Операции во время воспроизведения сигнала будильника

Когда наступает заданное время, воспроизводится выбранный сигнал будильника. Во время воспроизведения доступы перечисленные ниже действия.

Для приостановки сигнала (функция повторения сигнала)

Нажмите кнопку SNOOZE/SLEEP.

При этом воспроизведение сигнала прекратится и возобновится снова через 5 минут.

- Если в качестве типа сигнала выбрано значение SOURCE + BEEP, пажмите кнопку SNOOZE/SLEEP один раз, чтобы выключить звуковой сигнал, и два раза, чтобы остановить воспроизведение аудиоисточника.

Через 5 минут после остановки воспроизведения аудиоисточника, он снова начнет постепенно усиливаться и звуковой сигнал возобновится.

- Расположенные на устройстве кнопки, кроме кнопки ⏻, будут функционировать так же, как и кнопка повторения сигнала.

◆ Для выключения будильника

Нажмите кнопку ALARM или

#

• Отключить будильник также можно, удерживая кнопку SNOOZE/SLEEP.
• Если вы не отключите будильник, он отключится автоматически через 60 минут вместе с системой.
• Настройки будильника будут сохранены даже при выключения будильника.
  При повторном включении будильника с помощью кнопки ALARM звук сигнала будет воспроизводиться с заданными ранее пастройками будильника.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

В случае возникновения проблем при использовании устройства сначала обратитесь к следующему списку. Если устранить проблему с помощью предложенных способов не удается, или если проблема не указана в списке, выключите систему и отсоедините от сети электропитания, затем обратитесь к ближайшему авторизованному дилеру Yamaha или в сервисный центр.

Общие

Проблема Причина	Решение
Из колонок не слышен звук.	Возможно, установлен с минимальный уровень громкости или звук выключен.	Отсегулируйте уровень громкости.
	Нсправильно выбран источник.	Выберите соответствующий источник.
	Возможно, колонки подключены неплотно.	Проверьте соединения (стр. 2).
	Подключены наушники.	Отсоедините наушники.
	Звук подключенного внешнего устройства недостаточно громкий.	Увеличьте громкость внешнего устройства.
Внсзапное отключение звука.	Установлен таймер перехода в режим ожидания (стр. 17).	Включите систему и снова воспроизведите источник.
	Возможно, сработала функция автоматического отключения системы.	Если время, задашное для параметра AUTO POWER OFF в меню настроек, истекло (стр. 16), или если в течение 60 минут не выполнялось никаких операций после остановки воспроизведения USB-устройства или CD-диска, произойдет автоматическое выключение системы.
Звук надломлен/искажен, или присутствует аномальный шум.	Громкость входящего источника чрезмерпа, или громкость этого устройства чрезмерпа (особенно низкие частоты).	Настройте громкость с помощью регулятора VOLUME или используйте меню настроек (стр. 16), чтобы настроить диапазон низких частот. Если воспроизведение выполняется с внешнего источника, уменьшите громкость внешнего источника.
Ус т р о й с т во работает пепадлежащим образом.	Произошел сильный скачок напряжения, например из-за вспышки молнии или избыточного статического электричества, или произошло надение напряжения.	Перезапустите систему, удерживая кнопку в течение 10 секунд.
Система после включения сразу же отключается.
Цифровое или высокочастотное оборудование создаст помехи.	Устройство расположено слишком близко к цифровому или высокочастотному оборудованию.	Установите аппарат дальше от такого оборудования.
Сброшены пастройки часов.	Кабель питания устройства оставался отключенным от настенной розетки в течение часа.	Надежно подсоедините кабель питания к сетевой розетке, а затем заново настройте часы (стр. 6).
iPod не воспроизводит мелодию в установленное время сигнала, даже когда в качестве источника сигнала задан iPod.	iPod не установлен в док-станцию iPod.	Установите iPod в док-разъем iPod (стр. 3).
будильника не воспроизводится.	Устройство переведено в энергосберегающий режим.	В меню настроек установите для параметра POWER SAVING значение NORMAL (стр. 16).
На дисплее передней панели отображается сообщение “ALARM not work” и не удается установить сигнал.
Ус т р о й с т во ножиданно выключение системы.	Возможно, сработала функция автоматического отключения системы.	Если время, заданное для параметра AUTO POWER OFF в меню настроек, истекло (стр. 16), или если в течение 60 минут не выполнялось никаких операций после остановки воспроизведения USB-устройства или CD-диска, произойдет автоматическое выключение системы.

iPod

Проблема Причипа	Решение
Нет звука.	Ненадежный контакт iPod с док-станцией iPod.	Извлеките iPod из устройства, затем заново вставьте iPod в док-разъем (стр. 3).
	Подключены наушники iPod.	Отсоедините наушники.
	Версия программного обеспечения iPod не была обновлена.	Загрузите последнюю версию программного обеспечения iTunes, чтобы обновить программное обеспечение iPod.
iPod не заряжается.	Ненадежный контакт iPod с док-станцией iPod.	Извлеките iPod из устройства, затем заново вставьте iPod в док-разъем (стр. 3).
	В качестве аудиоисточника выбрано USB-устройство.	Выберите в качестве аудиоисточника что-то другое, отличное от USB-устройства.
При подключении iPod на дисплее передней панели отображается сообщение “iPod Unknown”.	Используемый iPod не поддерживается устройством.	Используйте поддерживаемый iPod (стр. 26).

Воспроизведение CD

Проблема Причипа	Решение
Не удается вставить диск.	Другой диск уже вставлен.	Извлеките диск с помощью кнопки ▲.
	Вы пытаетесь вставить диск, который не может использоваться данным устройством.	Используйте диск, поддерживаемый устройством (вз стр. 2 5 ) .
Операции, выполняемые некоторыми кнопками, не работают.	В устройство загружен несовместимый диск.	Используйте диск, поддерживаемый устройством (вз стр. 2 5 ) .
Воспроизведение пе начинается сразу после нажатия кнопки ▶II (немсдленная остановка).	Диск загрязнен.	Протрите диск (вз стр. 25).
	В устройство загружен несовместимый диск.	Используйте диск, поддерживаемый устройством (вз стр. 2 5 ) .
	Если устройство было перенессено из холодного места в теплое, возможно, на линзе чтения диска образовался конденсат.	Подождите один или два часа, пока устройство не достигнет комнатной температуры, а затем повторите попытку.
На дисплее передней панели отображается сообщение “по operation”, и невозможно вставить или извлечь диск.	Отображается меню настроек. В ином случае воспроизводится сигнал будильника.	Нажмите кнопку OPTION, чтобы выйти из меню настроек. Или нажмите кнопку ALARM, чтобы остановить воспроизведение звукового сигнала будилышка.
Когда вставляется диск, на дисплее передней панели отображается сообщение “CD No Disc” или “CD Unknown”.	В устройство загружен несовместимый диск.	Используйте диск, поддерживаемый устройством (вз стр. 2 5 ) .
	Диск загрязпеп.	Протрите диск (вз стр. 25).
	На диске отсутствуют воспроизводимые файлы.	Используйте диск, содержащий воспроизводимые файлы (вз стр. 25).
	Диск вставлен верхней стороной вниз.	Вставьте диск, направив сторону с этикеткой вверх.

Воспроизведение устройства USB

Проблема Причипа Решение
Не воспроизводится файл MP3/WMA, содержащийся на устройстве USB.	Устройство USB не распознано.	Выключите систему и заново подсоедините USB-устройство.Если с помощью описанных выше способов решения устранить проблему не удается, значит USB-устройство не воспроизводится на данном устройстве (кв стр. 25).
	На устройстве USB отсутствуют воспроизводимые файлы.	Используйте USB-устройство, содержащее воспроизводимые файлы (кв стр. 25).
При подключении USB-устройства на дисплее передней панели отображается надшись “USB OverCurrent”, а затем дисплей передней панели отключается.	К устройству подсоединено несовместимое USB-устройство. Либо USB-устройство неплотно подключено к устройству.	Выключите систему и заново подсоедините USB-устройство.Если после этого устранить проблему не удается, значит USB-устройство не воспроизводится на данном устройстве (кв стр. 25).

Прием FM-радиостанций

Проблема Причина	Решение
Большос количество шума.	Неправильно подключена антешна.	Проверьте, что антешна подключена правильно (стр. 2) или используйте имеющуюся в продаже паружную антешу.
	Антенна расположена слишком близко к устройству или к электронному прибору.	Расположите антенну на максимально далеком расстоянии от устройства или электронного прибора.
Большос количество шума во время стереофонического вещания.	Выбранная радиостанция находится далеко от места приема или в регионе слабый радиосигнал.	Попробуйте выполнить ручную настройку, чтобы улучшить качество сигнала (стр. 12) или используйте имеющуюся в продаже паружную антешу.
Слабый радиосигнал даже при использовании наружной антенны. (Звук искажен.)	Имест место многолучевое отражение или другис радиопомехи.	Измените высоту, направление или расположение антенны (стр. 2).

Пульт ДУ

Проблема Причина	Решение
Пульт ДУ работает ненадлежащим образом.	Пульт ДУ находится за пределами рабочего диапазона.	Для получения информации о пределах рабочего диапазона пульта ДУ см. раздел “Использование пульта ДУ” (стр. 1).
	На приемник сигнала пульта ДУ на устройстве (« стр. 4) попадают прямые солнечные лучи или свет (от флуоресцентной лампы инверторного типа).	Измепите освещение или положение устройства.
	Истек срок годности батарейки.	Замените батарейку на новую (« стр. 1).
	Между приемником сигнала пульта ДУ на устройстве (« стр. 4) и пультом ДУ находится препятствие.	Устраните препятствие.

ПРИМЕЧАНИЯ О ДИСКАХ И УСТРОЙСТВАХ USB

Информация о CD-дисках

Это устройство поддерживает диски аудио CD, CD-R*, CD-RW* со следующими логотишами.

* ISO 9660 формат CD-R/RW

Данное устройство способно воспроизводить диски, имеющие любой из перечисленных выше логотипов. Логотип диска папечатап на диске и обложке диска.

!

• Не загружайте в данное устройство диски любых других типов. Это может привести к повреждению устройства.
  • Диски CD-R/RW не удастся воспроизвести, если они не были финализированы.
  • В зависимости от характеристик диска или условий записи воспроизведение некоторых дисков может быть невозможным.
• Не используйте диски нестандартной формы (например, в виде сердца).
• Не используйте диски, на поверхности которых имеется много царапин.
• Не вставляйте диски, имеющие трещины, деформированные или склеенные диски.
• Не используйте диски размером 8 см.

Обращение с диском

• Не прикасайтесь к поверхности диска. Держите диск за края (и центральное отверстие).
• Не используйте карандаш или маркер с заостренным концом для папесения падписей на диск.
• Не применяйте к диску клейкую ленту, наклейки, клей и т.д.
• Не используйте защитное покрытие с целью предотвращения возникновения царапии на диске.
• Не вставляйте одновременно более одного диска в слот для диска. Это может привести к повреждению данного устройства и самих дисков.
• Не вставляйте посторонние предметы в слот для диска.

- Не подвергайте диски воздействию прямых солнечных лучей, высокой температуры, высокой влажности или пыльных условий.

• В случае загрязнения диска протрите его чистой, сухой тканью от центра к краям. Не используйте жидкость для стирапия надписей или разбавитель.

• Во избежание возникновения неисправности не используйте доступное в продаже средство для очистки лиц.

Предуп- реждение

Информация об устройствах USB

Это устройство поддерживает запоминающие устройства USB большой смкости (например, устройства флэш-памяти или портативные аудиопроигрыватели), в которых используется формат FAT16 или FAT32.

!

• Некоторые устройства могут работать неправильно, даже если они удовлетворяют техническим требованиям.
• Не подключайте другие устройства, отличные от запоминающих устройств USB большой емкости (например, зарядные устройства USB или концентраторы USB), персональные компьютеры, устройства для чтения карт памяти, впепшие жесткие диски и т.д.
• Компания Yamaha не будет пести ответственность за какой бы то ни было ущерб или потерю данных на устройстве USB, произошедшие во время его подключения к данному устройству.
• Воспроизведение и подача питания на устройства USB всех типов не гарантируется.
• USB-устройства с кодировкой использовать нельзя.

О файлах MP3 и WMA

!

- Устройство может воспроизводить следующие типы файлов.

Файл	Скорость передачи данных (кбит/с)	Частота дискретизации (кГп)
MP3 8 - 320**	16 - 48
WMA	16 - 320**	22,05 - 48

** Поддерживается постоянная и переменная скорость передачи данных.
- Ниже приведено максимальное количество файлов/папок, которое можно воспроизвести на устройстве.

	CD с данными	Уст р о исп USB
Максимальное общее количество файлов	512	9999
Максимальное количество папок	255	999
Максимальное количество файлов в одной папке	511	255

- Воспроизведение файлов, защищенных авторским правом, не поддерживается.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

◆РАЗДЕЛ ПРОИГРЫВАТЕЛЯ

iPod (цифровое соединение) [По состоянию на июль 2012 г.]

• Совместимые iPod .... iPod touch (1-го, 2-го, 3-го и 4-го поколения) iPod nano (2-го, 3-го, 4-го, 5-го и 6-го поколения)
• Совместимые iPhone ....iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone
• Совместимые iPad...... iPad (3-го поколения), iPad 2, iPad iPod может быть не определено устройством или некоторые функции могут не поддерживаться в зависимости от модели или версии программного обеспечения iPod.

CD

• Носитель CD, CD-R/RW
- Аудиоформат ......аудио CD, MP3, WMA

Уст ро їйс тв о USB

• Аудиоформат ....MP3, WMA

AUX

- Входной разъем ...... мини-штекер СТЕРЕО 3,5 мм

◆РАЗДЕЛ УСИЛИТЕЛЯ

• Максимальная выходная мощность ..... 15 Вт + 15 Вт (6 Ω 1 кГц, 10% КИС)
• Наушники......мини-штекер СТЕРЕО 3,5 мм (адаптивное сопротивление от 16 до 32 Ω)
• Характеристики эквалайзера EQ Low (низкие частоты)/EQ Mid (средние частоты)/ EQ High (высокие частоты) ....±10 дБ

iPod, iPhone, iPad

“Made for iPod”, “Made for iPhone” и “Made for iPad” означает, что электронные принадлежности предназначено специально для подключения iPod, iPhone или iPad, соответственно, и было сертифицировано разработчиком на соответствие стандартам технических характеристик компании Apple. Компания Apple не несет ответственности за работу данного устройства или его соответствие стандартам безопасности и регулятивным нормам. Обратите внимание, что использование этих принадлежностей вместе с iPod, iPhone или iPad может повлиять на эффективность беспроводного соединения.

iPad, iPhone, iPod, iPod classic, iPod nano, iPod touch и iTunes являются товарными знаками Apple Inc., зарегистрированными в США и других странах.

◆РАЗДЕЛ ТЮНЕР

Диапазон настройки

• FM....от 87,50 до 108,00 МГц

◆РАЗДЕЛ ДИНАМИК

• Тип ....Широкополосная фазоинверторная система с магнитным экранированием
  • Головка ....11-см конического типа ×1
• Частотная характеристика .... 50 Гц-20 кГц (-10 дБ)
• Размеры (Ш × В × Г) ...... 129 × 126 × 251 мм
  • Bee....1,7 кг

◆ОБЩИЕ ХАРАКТЕРИСТИКИ

• Источник питания ...... 230 В переменного тока, 50 Гц
• Энергопотребление ....30 Вт
• Энергопотребление при системе выкл. ...... 3,0 Вт или меньше (NORMAL)/0,5 Вт или меньше (ECO)
• Размеры (III × В × Г)....180 × 127 × 273 мм
  • Bec....2,7 кг

Технические характеристики могут быть изменены без предварительного уведомления.

БЕЗОПАСНОЕ ИСПОЛЬЗОВАНИЕ ЛАЗЕРА

Дапное устройство содержит лазер. Из-за опасности травмы глаз, снимать крышку или обслуживать данное устройство должен только сертифицированный обслуживающий персонал.

ОПАСНОСТЬ

Данное устройство в открытом состоянии излучает видимые лазерные лучи. Не допускайте прямого воздействия лазерных лучей на глаза. Когда данное устройство подключено к розетке, не заглядывайте внутрь устройства через слот для диска и другие отверстия.

Информация для пользователей по сбору и утилизации старой аппаратуры и использованных батареек

Эти знаки на аппаратуре, упаковках и в сопроводительных документах указывают на то, что поддержанные электрические и электропные приборы и батарейки не должны выбрасываться вместе с обычным домашним мусором. Для правильной обработки, хранения и утилизации старой аппаратуры и использованных батареек, пожалуйста сдавайте их в соответствующие сборные пункты, согласно вашему национальному законодательству и директив 2002/96/EC и 2006/66/EC.

При надлежашей утилизации этих товаров и батареск, вы помогаете сохранять ценные ресурсы и предотвращать вредное влияние на здоровье людей и окружающую среду, которое может возникнуть из-за несоответствующего обращения с отходами.

За более подробной информацией о сборе и утилизации старых товаров и батареек, пожалуйста обращайтесь в вашу локальную администрацию, в ваш приёмный пункт или в магазин где вы приобрели эти товары.

[Информация по утилизации в других странах за пределами Европейского Союза]

Эти знаки действительны только на территории Европейского Союза. Если вы хотите избавиться от этих предметов, пожалуйста обратитесь в вашу локальную администрацию или продавцу и спросите о правильном способе утилизации.

Обратите внимание на знак для батареек (два знака на задней стороне):

Этот знак может использоваться в комбинации со знаком указывающим о содержании химикалий. В этом случае это удовлетворяет требованиям установленными Директивой по использованию химикалий.

Данный аппарат считается не отключенным от источника переменного тока все то время, пока он подключен к розетке, даже если данный аппарат находится в выключенном положении через ⏻. В этом режиме электропотребление данного аппарата снижается до минимума.

ПРЕДУПРЕЖДЕНИЕ

ВО ИЗБЕЖАНИЕ ПОЖАРА ИЛИ УДАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ ДАННЫЙ АПЛАРАТ ВОЗДЕЙСТВИЯМ ДОЖДЯ ИЛИ ВЛАГИ.

ПРЕДУПРЕЖДЕНИЕ

Опасность разрыва при неправильной замене батарейки. Заменяйте только на батарейки одинакового или аналогичного типа.

Слишком близкое расположение данного аппарата к телевизору с электропно-лучевой трубкой может привести к ухудшению цвета изображения. В таком случае, отодвиньте данный аппарат от телевизора.

Лазер

Тип	полупроводниковый лазер GaAs/GaAlAs
Длина волны	790 nm
Выходная мощность	7 mВт

CAUTIONUse of controls or adjustments or performance of procedures other than those specified herein may result in hazardous radiation exposure.

AVERTISSEMENTL’utilisation de commandes et l’emploi de réglages ou de méthodes autres que ceux décrits ci-dessous, peuvent entraîner une exposition à un rayonnement dangereux.

VORSICHTDie Verwendung von Bedienelementen oder die Einstellung bzw. die Ausführung von anderen als in dieser Anleitung beschriebenen Vorgängen kann zu Gefährdung durch gefährliche Strahlung führen.

OBSERVERAAnvändning av reglage eller justeringar eller utförande av åtgärder på annat sätt än så som beskrivs häri kan resultera i farlig strålning.

ATTENZIONEL’uso di controlli, regolazioni, operazioni o procedure non specificati in questo manuale possono risultare in esposizione a radiazioni pericolose.

PRECAUCIÓNEl uso de los controles, los ajustes o los procedimientos que no se especifican enste manual pueden causar una exposición peligrosa a la radiación.

LET OPGebruik van bedieningsorganen, instellingen of procedures anders dan beschreven in dit document kan leiden tot blootstelling aan gevaarlijke stralen.

ПРЕДОСТЕРЕЖЕНИЕИспользование органов управления или произведение настроек или выполнение процедур, не указанных в далной инструкции, может отразиться на выделении опасной радиации.

VAROITUS
