MCR042 - Sistema audio YAMAHA - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo MCR042 YAMAHA in formato PDF.
| Tipo di prodotto | Sistema audio micro stereo |
| Marca | YAMAHA |
| Modello | MCR042 |
| Dimensioni (unità principale) | 180 × 127 × 273 mm |
| Peso (unità principale) | 2,7 kg |
| Dimensioni (altoparlante) | 129 × 126 × 251 mm |
| Peso (altoparlante) | 1,7 kg |
| Alimentazione | CA 230 V, 50 Hz |
| Consumo elettrico | 30 W (funzionamento) / 3,0 W (standby normale) / 0,5 W (standby economico) |
| Potenza di uscita | 15 W + 15 W (6 Ω, 1 kHz, 10% DHT) |
| Fonti audio | CD (audio e dati), iPod/iPhone/iPad (dock o USB), USB, FM, AUX (ingresso 3,5 mm) |
| Funzioni principali | Orologio, sveglia IntelliAlarm (3 tipi), timer, equalizzatore 3 bande, preselezione FM (30 stazioni), riproduzione ripetuta/casuale |
| Formati audio supportati | MP3 (8-320 kbps, 16-48 kHz), WMA (16-320 kbps, 22,05-48 kHz) |
| Gamma FM | 87,50 - 108,00 MHz |
| Connettività | Dock iPod, porta USB anteriore, jack cuffie 3,5 mm, ingresso AUX 3,5 mm, morsetti altoparlanti |
| Accessori inclusi | Telecomando (batteria CR2032 inclusa), cavi altoparlante (1,5 m × 2), antenna FM, coperchio dock |
| Manutenzione e pulizia | Panno asciutto e pulito; non utilizzare solventi chimici |
| Sicurezza | Laser di classe 1 (non aprire, evitare l'esposizione), non esporre all'umidità, rispettare le distanze di ventilazione |
| Riparabilità | Non tentare di riparare da soli; contattare il servizio post-vendita Yamaha autorizzato |
| Garanzia | Consultare il sito Yamaha per le condizioni di garanzia nel SEE e in Svizzera |
Domande frequenti - MCR042 YAMAHA
Domande degli utenti su MCR042 YAMAHA
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sistema audio in formato PDF gratuitamente! Trova il tuo manuale MCR042 - YAMAHA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MCR042 del marchio YAMAHA.
MANUALE UTENTE MCR042 YAMAHA
MANUALE DI ISTRUZIONI

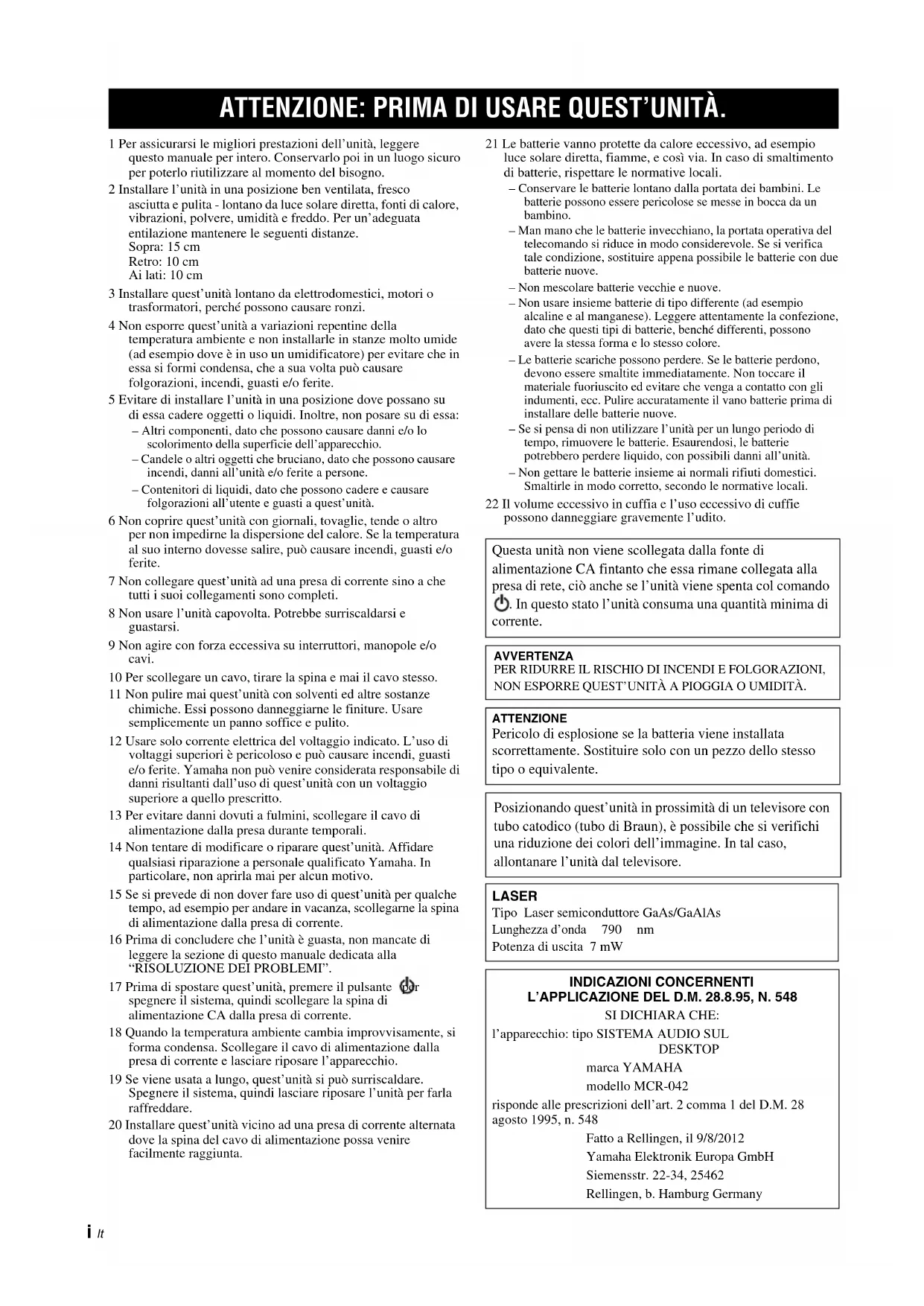

ATTENZIONE: PRIMA DI USARE QUEST'UNITÀ.
1 Per assicurarsi le migliori prestazioni dell'unità, leggere questo manuale per intero. Conservarlo poi in un luogo sicuro per poterlo riutilizzare al momento del bisogno.
2 Installare l'unità in una posizione ben ventilata, fresco asciutta e pulita - lontano da luce solare diretta, fonti di calore, vibrazioni, polvere, umidità e freddo. Per un'adeguata entilazione mantenere le seguenti distanze.
Sopra: 15 cm
Retro: 10 cm
Ai lati: 10 cm
3 Installare quest'unità lontano da elettrodomestici, motori o trasformatori, perché possono causare ronzi.
4 Non esporre quest'unità a variazioni repentine della temperatura ambiente e non installarle in stanze molto umide (ad esempio dove è in uso un umidificatore) per evitare che in essa si formi condensa, che a sua volta può causare folgorazioni, incendi, guasti c/o ferite.
5 Evitare di installare l'unità in una posizione dove possano su di essa cadere oggetti o liquidi. Inoltre, non posare su di essa:
- Altri componenti, dato che possono causare danni e/o lo scolorimento della superficie dell'apparecchio.
- Candele o altri oggetti che bruciano, dato che possono causare incendi, danni all'unità e/o ferite a persone.
- Contenitori di liquidi, dato che possono cadere e causare folgorazioni all'utente e guasti a quest'unità.
6 Non coprire quest'unità con giornali, tovaglie, tende o altro per non impedirne la dispersione del calore. Se la temperatura al suo interno dovesse salire, può causare incendi, guasti e/o ferite.
7 Non collegare quest'unità ad una presa di corrente sino a che tutti i suoi collegamenti sono completi.
8 Non usare l'unità capovolta. Potrebbe surriscaldarsi e guastarsi.
9 Non agire con forza eccessiva su interruttori, manopole e/o cavi.
10 Per scollegare un cavo, tirare la spina e mai il cavo stesso.
11 Non pulire mai quest'unità con solventi ed altre sostanze chimiche. Essi possono danneggiarne le finiture. Usare semplicemente un panno soffice e pulito.
12 Usare solo corrente elettrica del voltaggio indicato. L'uso di voltaggi superiori è pericoloso e può causare incendi, guasti e/o ferite. Yamaha non può venire considerata responsabile di danni risultanti dall'uso di quest'unità con un voltaggio superiore a quello prescritto.
13 Per evitare danni dovuti a fulmini, scollegare il cavo di alimentazione dalla presa durante temporali.
14 Non tentare di modificare o riparare quest'unità. Affidare qualsiasi riparazione a personale qualificato Yamaha. In particolare, non aprirla mai per alcun motivo.
15 Se si prevede di non dover fare uso di quest'unità per qualche tempo, ad esempio per andare in vacanza, scollegarne la spina di alimentazione dalla presa di corrente.
16 Prima di concludere che l'unità è guasta, non mancate di leggere la sezione di questo manuale dedicata alla "RISOLUZIONE DEI PROBLEMT".
17 Prima di spostare quest'unità, premere il pulsante per spegnere il sistema, quindi scollegare la spina di alimentazione CA dalla presa di corrente.
18 Quando la temperatura ambiente cambia improvvisamente, si forma condensa. Scollegare il cavo di alimentazione dalla presa di corrente e lasciare riposare l'apparecchio.
19 Se viene usata a lungo, quest'unità si può surriscaldare. Spegnere il sistema, quindi lasciare riposare l'unità per farla raffreddare.
20 Installare quest'unità vicino ad una presa di corrente alternata dove la spina del cavo di alimentazione possa venire facilmente raggiunta.
21 Le batterie vanno protette da calore eccessivo, ad esempio luce solare diretta, fiamme, e così via. In caso di smaltimento di batterie, rispettare le normative locali.
- Conservare le batterie lontano dalla portata dei bambini. Le batterie possono essere pericolose se messe in bocca da un bambino.
- Man mano che le batterie invecchiano, la portata operativa del telecomando si riduce in modo considerevole. Se si verifica tale condizione, sostituire appena possibile le batterie con due batterie nuove.
- Non mescolare batterie vecchie e nuove.
- Non usare insieme batterie di tipo differente (ad esempio alcaline e al manganese). Leggere attentamente la confezione, dato che questi tipi di batterie, benché differenti, possono avere la stessa forma e lo stesso colore.
- Le batterie scariche possono perdere. Se le batterie perdono, devono essere smaltite immediatamente. Non toccare il materiale fuoriuscito ed evitare che venga a contatto con gli indumenti, ecc. Pulire accuratamente il vano batterie prima di installare delle batterie nuove.
- Se si pensa di non utilizzare l'unità per un lungo periodo di tempo, rimuovere le batterie. Esaurendosi, le batterie potrebbero perdere liquido, con possibili danni all'unità.
- Non gettare le batterie insieme ai normali rifiuti domestici. Smaltirle in modo corretto, secondo le normative locali.
22 Il volume eccessivo in cuffia e l'uso eccessivo di cuffie possono danneggiare gravemente l'udito.
Questa unità non viene scollegata dalla fonte di alimentazione CA fintanto che essa rimane collegata alla presa di rete, ciò anche se l'unità viene spenta col comando
In questo stato l'unità consuma una quantità minima di corrente.
AVVERTENZA
PER RIDURRE IL RISCHIO DI INCENDI E FOLGORAZIONI, NON ESPORRE QUEST'UNITÀ A PIOGGIA O UMIDITÀ.
ATTENZIONE
Pericolo di esplosione se la batteria viene installata scorrettamente. Sostituire solo con un pezzo dello stesso tipo o equivalente.
Posizionando quest'unità in prossimità di un televisore con tubo catodico (tubo di Braun), è possibile che si verifichi una riduzione dei colori dell'immagine. In tal caso, allontanare l'unità dal televisore.
LASER
Tipo Laser semiconduttore GaAs/GaAlAs
Lunghezza d'onda 790 nm
Potenza di uscita 7 mW
INDICAZIONI CONCERNENTI
L'APPLICAZIONE DEL D.M. 28.8.95, N. 548
SI DICHIARA CHE:
l'apparecchio: tipo SISTEMA AUDIO SUL
DESKTOP
marca YAMAHA
modello MCR-042
risponde alle prescrizioni dell'art. 2 comma 1 del D.M. 28 agosto 1995, n. 548
Fatto a Rellingen, il 9/8/2012
Collegamento di altoparlanti e antenna....2
Collegamento del cavo di alimentazione....2
Altri collegamenti....3
NOME DEI COMPONENTI E RELATIVE FUNZIONI...4
Pannello superiore/pannello anteriore ....4
Display del pannello anteriore....4
Telecomando 5
REGOLAZIONE DELL'OROLOGIO (MENU OPTION) 6
ASCOLTO DELL'iPod 7
Riproduzione di musica con l'iPod 7
Uso della riproduzione a ripetizione/ripetizione casuale (solo telecomando)....8
ASCOLTO DI CD E DISPOSITIVI USB ......9

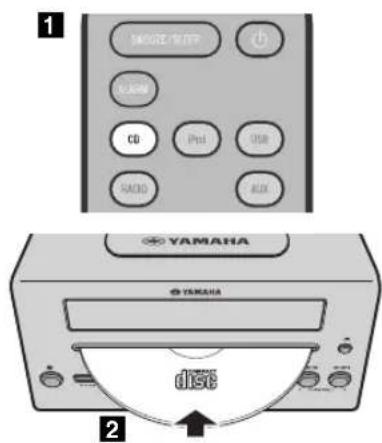

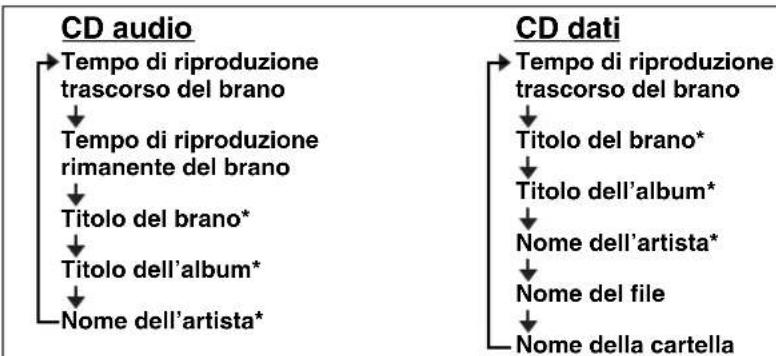

Ascolto di CD 9
Ascolto di un dispositivo USB 10
Uso della riproduzione a ripetizione/ripetizione casuale (solo telecomando)....11
ASCOLTO DI STAZIONI RADIO IN FM....11

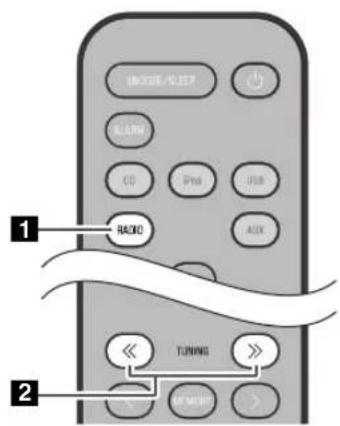

Selezionare una stazione FM....11
Preselezione delle stazioni FM (solo telecomando).....12

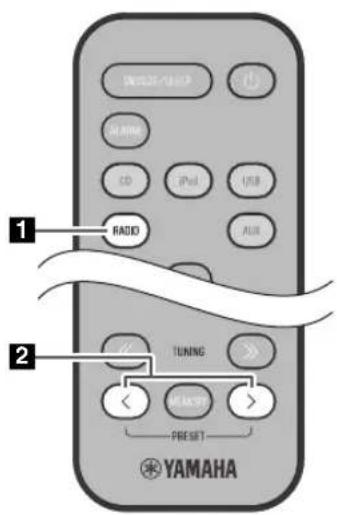

Selezione di stazioni FM preselezionate....13
ASCOLTO DI SORGENTI ESTERNE....13
FUNZIONI UTILI....14
Uso del timer di spegnimento....15
Uso della funzione sveglia 16
Impostare la sveglia con "DTA Controller" .....16
Impostazione della sveglia ....17
Operazioni durante la riproduzione del suono della sveglia ....18
RISOLUZIONE DEI PROBLEMI ......19
NOTE SUI DISCHI E I DISPOSITIVI USB .....22
DATI TECNICI....23
Caratteristiche
- Per ascoltare musica su dispositivi esterni quali i modelli di iPod/iPhone/iPad, riprodurre CD audio/dati e da dispositivi USB tramite il presa AUX e sintonizzarsi su programmi FM.
- Utilizzare la propria musica preferita o impostare una i un segnale acustico come sveglia. La musica selezionata viene riprodotta al volume specificato, all'orario di sveglia impostato, dando modo di iniziare la giornata al meglio (funzione IntelliAlarm).
- È possibile sfruttare la più sofisticata funzionalità sveglia tramite l'app "DTA Controller" per iPod touch/iPhone/iPad (P. 16).
- È possibile memorizzare/richiamare facilmente fino a 30 stazioni FM preferite.
- Possibilità di controllare bassi, mezzitoni e alti a seconda delle proprie preferenze.
◆ Nota sul presente manuale
- Il termine “iPod” utilizzato in tutto il manuale comprende anche “iPhone”.
- Se per attivare una funzione è possibile l'uso sia dei pulsanti di comando dell'unità sia di quelli del telecomando, il manuale descrive le fasi per l'utilizzo dei pulsanti del telecomando.
- indica le precauzioni per l'uso dell'unità e le limitazioni delle relative funzioni.
- indica spiegazioni aggiuntive per un migliore uso del prodotto.
Accessori in dotazione
Telecomando
(Con batteria CR2032)
Cavo dell'altoparlante
(1,5 m x 2)
Antenna FM
Coperchio della base

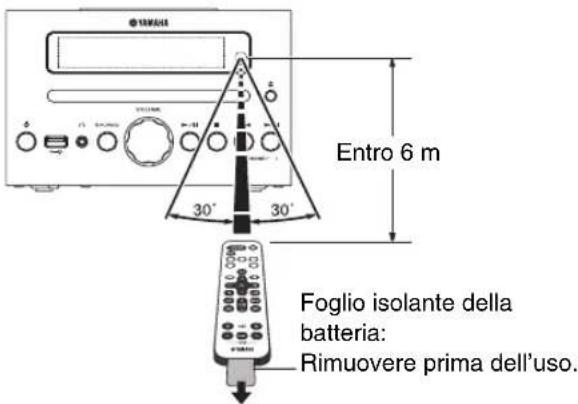

◆ Come utilizzare il telecomando

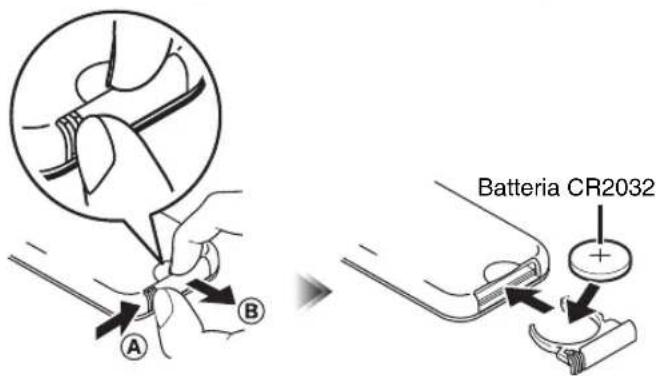

◆ Sostituzione della batteria del telecomando
Premendo la linguetta di rilascio in direzione Ⓐ, far scorrere il sostegno della batteria in direzione Ⓑ.
COLLEGAMENTI

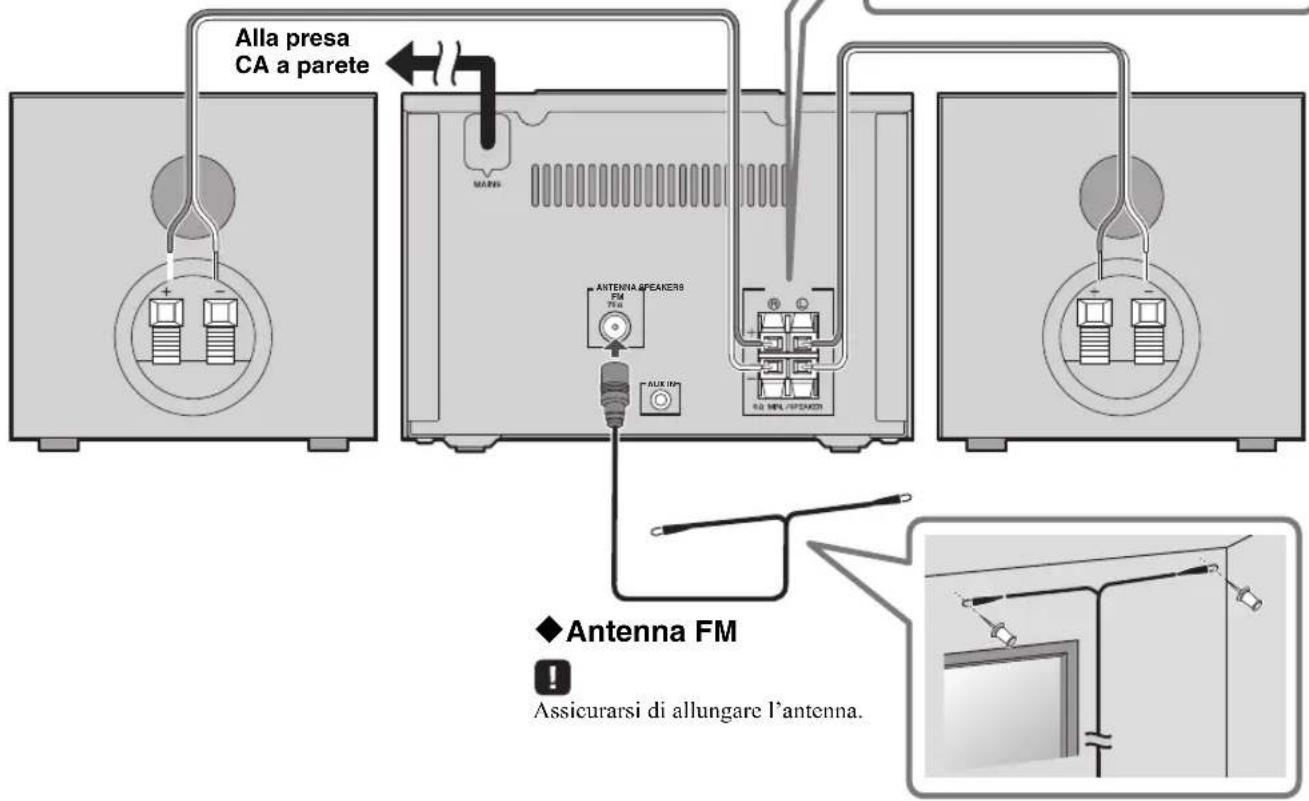

Collegamento di altoparlanti e antenna
Collegamento di altoparlanti e antenna.
Se si utilizza un'antenna per esterni invece dell'antenna fornita, la ricezione potrebbe risultare migliore.
Se la ricezione FM è insufficiente, modificare l'altezza, l'orientamento o la posizione dell'antenna per trovare una posizione dove la riccezione è migliore.
Non collegare il cavo di alimentazione dell'unità prima di aver terminato di collegare tutti i cavi.
Altoparlanti
!
- Rimuovere l'isolamento (copertura) dall'estremità del cavo dell'altoparlante per esporre il conduttore.
- Controllare i collegamenti e accertarsi che il canale sinistro e quello destro (L, R) e la polarità (rosso: +, nero: -) siano collegati correttamente. In caso contrario, il suono risulterà innaturale e le frequenze basse insufficienti. Se i collegamenti non sono corretti, è possibile che non si avverta alcun suono.
- Assicurarsi che i conduttori del cavo degli altoparlanti non entrino in contatto tra loro o con altre parti metalliche per evitare danni all'unità o agli altoparlanti.
- Utilizzare solamente gli altoparlanti in dotazione. L'uso di altri altoparlanti potrebbe risultare in un suono innaturale.
- Se si utilizza l'unità in prossimità di uno schermo CRT e si notano disturbi o colori distorti sullo schermo, allontanare gli altoparlanti dallo schermo.
Attorcigliate bene i fili in modo che questi non fuoriescano.

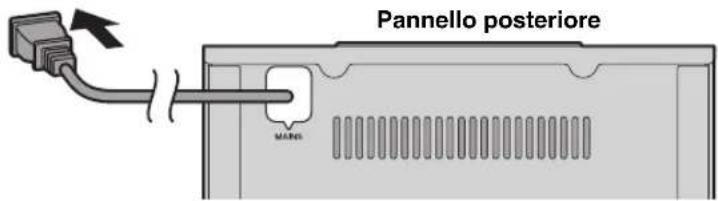

Collegamento del cavo di alimentazione
Una volta completati tutti i collegamenti, collegare il cavo di alimentazione dell'unità a una presa CA.
Altri collegamenti

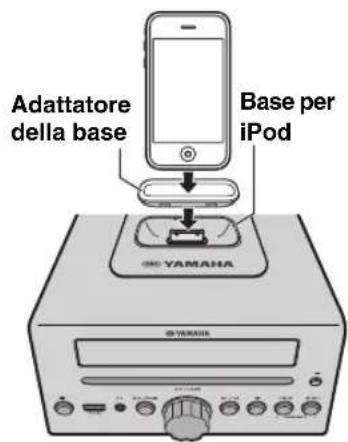

iPod

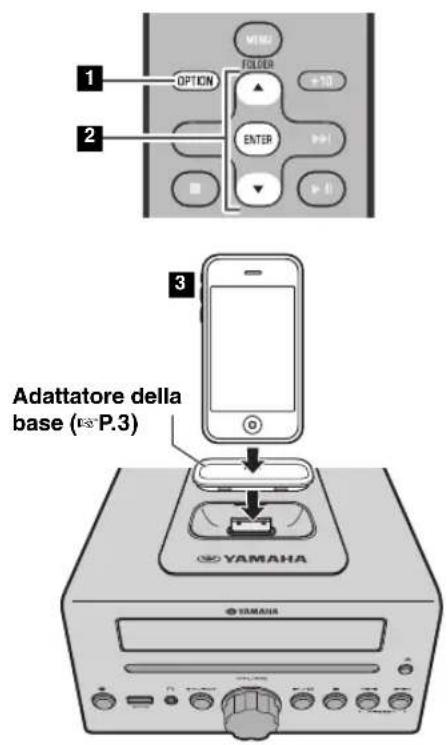

Collegare l'iPod alla base del pannello superiore. Per i dettagli sui modelli iPod compatibili, fare riferimento a "DATI TECNICI" (P. 23).
!
- Accertarsi di utilizzare un adattatore della base compatibile con il proprio iPod. Se non si utilizza l'adattatore oppure se l'adattatore non è compatibile, il collegamento potrebbe essere lento o insufficiente, con la conseguente possibilità di danni al connettore. Per i dettagli delle informazioni sull'adattatore della base, visitare il sito web ufficiale Apple.
- Se la custodia protettiva di un iPod viene connessa in modo forzato, il connettore potrebbe venire danneggiato. Rimuovere la custodia protettiva prima del collegamento.
- Se l'iPod non viene utilizzato, posizionare il coperchio della base per proteggere il connettore.
- Mentre è collegato alla base l’iPod si ricarica. Tuttavia, se la sorgente audio selezionata è USB, l’iPod non verrà ricaricato.
- È anche possibile riprodurre musica dall'iPod e contemporaneamente ricaricarlo mentre è collegato alla porta USB. A tal fine, selezionare USB come sorgente di riproduzione (P.10).
• L'iPod può essere rimosso durante la riproduzione.

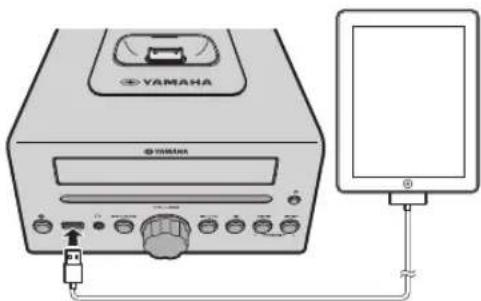

iPad
Collegare l’iPad alla porta USB del pannello anteriore. Per i dettagli sui modelli iPad compatibili, fare riferimento a “DATI TECNICI” (P. 23).
!
Accertarsi di utilizzare il cavo da connettore dock a USB in dotazione con l'iPad.
- L'iPad collegato all'unità si ricarica quando il sistema viene acceso e la sorgente audio impostata su USB.
• L'iPad può essere rimosso durante la riproduzione.

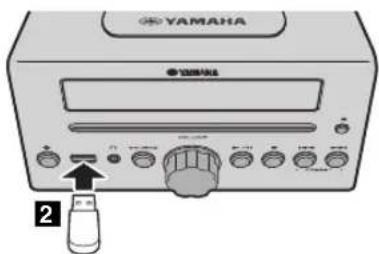

◆ Dispositivo USB
Collegare un dispositivo USB alla porta USB sul pannello anteriore. Per i dettagli sui file riproducibili, fare riferimento a "NOTE SUI DISCHI E I DISPOSITIVI USB" (P. 22).
Arrestare la riproduzione prima di scollegare il dispositivo USB.
Il dispositivo USB collegato all'unità si ricarica quando si attiva l'alimentazione e la sorgente audio impostata su USB.

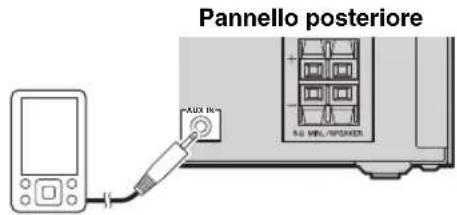

◆ Dispositivi esterni
Collegare il dispositivo esterno alla presa AUX sul pannello posteriore dell'unità utilizzando uno spinotto da 3,5 mm reperibile in commercio.
NOME DEI COMPONENTI E RELATIVE FUNZIONI

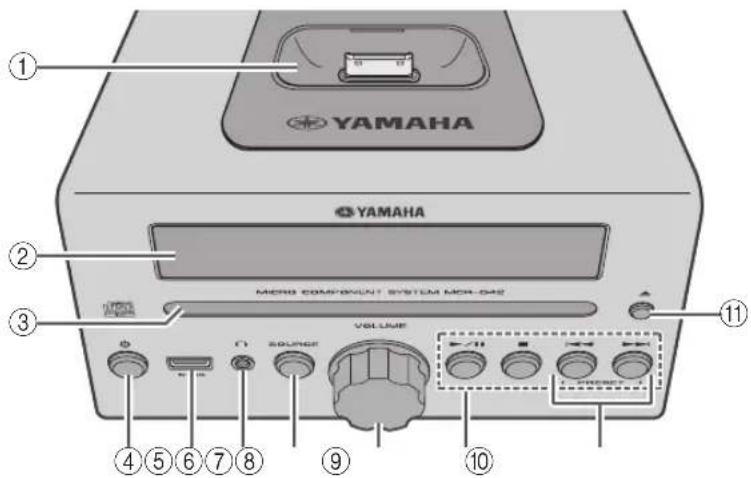

Pannello superiore/pannello anteriore
①Base per iPod
Collegare l'iPod (P. 3, 6, 7).
Accertarsi di utilizzare un adattatore della base compatibile con il proprio iPod (P. 3).
②Display del pannello anteriore
Qui appaiono l'orologio e altre informazioni.
③Alloggio disco
Inserire qui un CD (P. 9).
④ (Alimentazione)
Premere per accendere/spegnere il sistema.
⑤Porta USB
Collegare qui il dispositivo USB/l'iPod/iPhone/iPad (P. 3, 10).
⑥ (Presa auricolari)
Collegare qui gli auricolari.
⑦SOURCE
Commutare sulla sorgente audio di riproduzione. Premere ripetutamente per cambiare la selezione secondo il seguente ordine:
CD→Pod →USB→FM AUX di nuovo CD
⑧Manopola VOLUME
Regolare il volume.
⑨Tasti di regolazione dell'audio
Utilizzarli per comandare l'iPod/CD/dispositivo USB.
▶II: Riproduzione/pausa
■: Stop
««/»: Salta, Passaggio al brano precedente/successivo (tencre premuto)
⑩PRESET
Utilizzare questi tasti per selezionare una stazione radio (preselezione) memorizzata (P. 13).
⑪ (Tasto di espulsione)
Espulsione del CD (non è operativo quando il menu option (P. 14) è visualizzato).

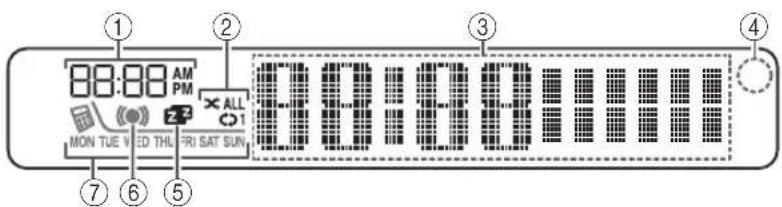

Display del pannello anteriore
①Ora della sveglia
Indica l'ora della sveglia (P. 17).
②Indicatore ripetizione/riproduzione casuale
Visualizza la modalità di riproduzione (P. 8, 11).
③Indicatore multifunzione
Visualizza diverse informazioni, compresa l'ora dell'orologio, il numero della traccia che viene riprodotta o la frequenza della stazione radio ascoltata.
④Ricevitore del segnale del telecomando
Verificare che il sensore non sia ostruito (P. 1).
⑤Indicatore di spegnimento
Si accende se il timer è stato impostato per lo spegnimento (P. 15).
⑥Indicatore della sveglia
Si accende se la sveglia è stata impostata (P. 18).
⑦Indicatore della sveglia settimanale
Visualizza le informazioni della sveglia specificate tramite l'app gratuita "DTA Controller" per iPod touch/iPhone/iPad (P. 16).

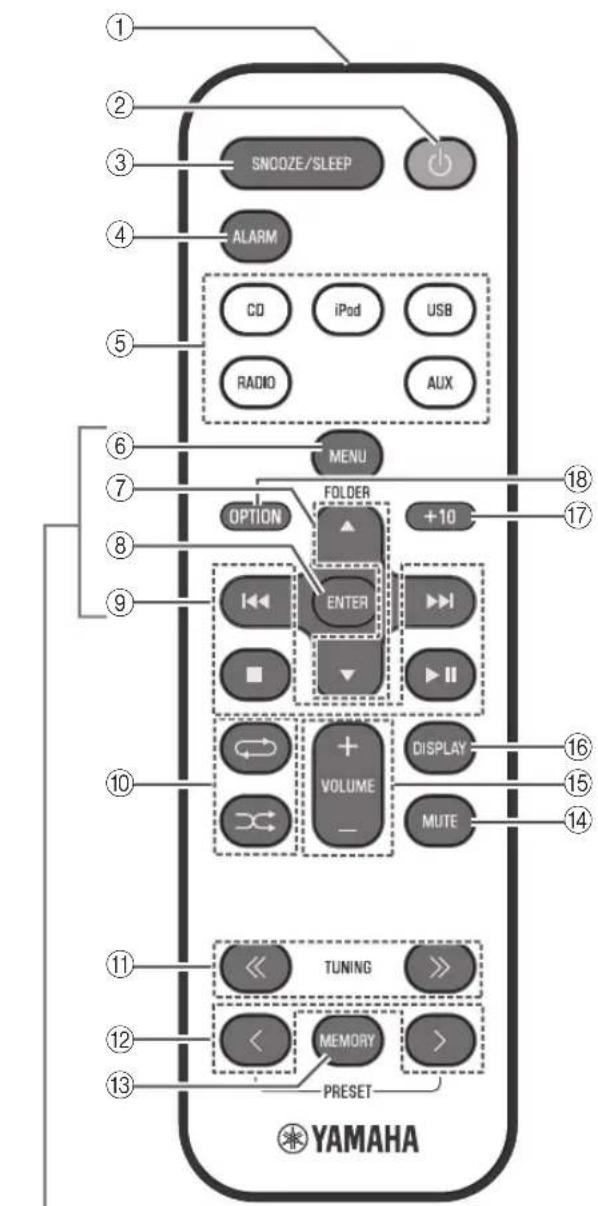

Telecomando
Tasti di controllo dell'iPod
①Trasmettitore del segnale del telecomando
② (Alimentazione)
Premere per accendere/spegnere il sistema.
③SNOOZE/SLEEP
Impostare il timer per lo spegnimento o commutare la sveglia sulla modalità snooze (P. 15, 18).
④ ALARM
Attiva/disattiva la sveglia. (P. 18).
⑤Pulsante della sorgente
Commutare sulla sorgente audio di riproduzione. Premendo uno di questi tasti quando il sistema è spento, il sistema si accenderà automaticamente.
⑥MENU
Cambiare la voce di menu sull'iPod/Ritornare al menu precedente (P. 7).

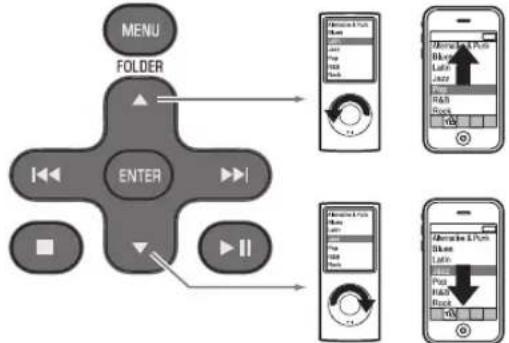

⑦ FOLDER ▲/▼
Per commutare sulla cartella di riproduzione per l'ascolto di musica su CD dati o dispositivi USB (P. 9, 10).
Selezionare le voci o modificare i valori numerici (P. 7, 14).
⑧ENTER
Confermare una voce o valore selezionato.
⑨Tasti di regolazione dell'audio
Utilizzarli per comandare l'iPod/CD/dispositivo USB.
■: Stop
▶II: Riproduzione/pausa
◀◀/▶▶: Salta, Passaggio al brano precedente/successivo (tencre premuto)
⑩ (Ripetizione)/-(Riproduzione casuale)
Per riprodurre musica su un iPod, un CD o un dispositivo USB in ripetizione/riproduzione casuale (P. 8, 11).
⑪TUNING «/ »
Sintonizzare la radio (P. 11, 12).
⑫PRESET
Selezionare una stazione FM memorizzata (P. 12, 13).
⑬MEMORY
Memorizzare una stazione FM (P. 12).
⑭MUTE
Silenziamento/ripresa dell'audio.
⑮VOLUME +/-
Regolare il volume.
⑯DISPLAY
Commutare le informazioni visualizzate sul display del pannello anteriore (P. 6, 7, 9, 10, 11).
⑰+10
Saltare dieci brani in avanti rispetto al brano attualmente in riproduzione.
Durante la riproduzione di un CD dati o di un dispositivo USB, il tasto serve a saltare dieci brani nella cartella corrente.
⑱OPTION
Visualizza il menu option (P. 14).
REGOLAZIONE DELL'OROLOGIO (MENU OPTION)
Utilizzare il menu option (P. 14) per impostare data e ora sull'unità.
◆ Per copiare l'ora dall'iPod
◆ Impostazione manuale dell'ora
L'orologio appare come di seguito.
| Jan | Feb | Mar | Apr | May | Jun |
| Gennaio | Febbraio | Marzo | Aprile | Maggio | Giugno |
| Jul Aug | Sep Oct | Nov | Dec | ||
| Luglio | Agosto | Settembre | Ottobre | Novembre | Dicembre |
1 Premere OPTION.
Apparirà il menu option.
2Premere ▲/▼ per selezionare "CLOCK SET," quindi premere ENTER.
Sul display apparirà “CLOCK YEAR” e il valore numerico da impostare lampeggerà.
3 Posizionare l'iPod nell'apposita base (P. 3). Verrà copiata l'ora dall'iPod all'unità.
Premere ENTER per confermare le voci nell'ordine anno → mes → giorno → ora minuto. Una volta terminato d'impostare l'ora, sul display apparirà "Completed!".
- Premere DISPLAY per scegliere il formato dell'ora (12 ore/24 ore).
• L'ora non verrà copiata se l'iPod è già collocato o se la sorgente audio è impostata su USB.
Le impostazioni dell'ora vengono reimpostate se l'unità non viene alimentata per circa un'ora.
1 Premere OPTION.
Apparirà il menu option.
2 Premere ▲/▼ per selezionare "CLOCK SET," quindi premere ENTER.
Sul display apparirà “CLOCK YEAR” e il valore numerico da impostare lampeggerà.
3 Impostare data e ora.
Premere ▲/▼ per modificare ciascun valor numerico, quindi premere ENTER per confermare.
Impostare le voci secondo l'ordine anno → mese → giorno → or → minuto.
Una volta terminato d'impostare l'ora, sul display apparirà "Completed!".
L'orologio verrà impostato a 0 secondi al momento in cui si completano le impostazioni.
- Durante l'impostazione, è possibile premere DISPLAY per scegliere il formato dell'ora (12 ore/24 ore).
- Se si decide di annullare senza modifiche, premere OPTION prima di confermare.
Le impostazioni dell'ora vengono reimpostate se l'unità non viene alimentata per circa un'ora.
ASCOLTO DELL'iPod
Riproduzione di musica con l'iPod
- Per i dettagli sui modelli di iPod compatibili, fare riferimento a “DATI TECNICI” (P. 23).
- È anche possibile riprodurre musica dall'iPod e contemporaneamente ricaricarlo mentre è collegato alla porta USB. A tal fine, selezionare USB come sorgente di riproduzione (P. 10).
1
Premere il tasto iPod per impostare iPod come sorgente audio.
2 Posizionare l'iPod nell'apposita base (P. 3).
3 Riprodurre l'iPod.
La riproduzione può essere controllata sia con il telecomando, l'iPod o con il pannello di controllo di questa unità (P. 4, 5).
- Se si è selezionata una sorgente audio diversa da USB, eseguire le seguenti operazioni per commutare automaticamente la sorgente audio su iPod e avviare la riproduzione anche se il sistema è spento.
-
Posizionarc l'iPod in riproduzione nell'apposita base.
– Riprodurre l'iPod collegato. -
Se la sorgente audio selezionata è USB, l'iPod non verrà ricaricato.
• L'iPod può essere rimosso durante la riproduzione. - Se la sorgente audio selezionata è l'iPod, l'unità spegnerà automaticamente il sistema una volta trascorsi 60 minuti senza che un dispositivo sia collegato alla base dell'iPod o che venga eseguita un'operazione.
◆ Operazioni menu iPod (solo telecomando)
È possibile utilizzare il telecomando per comandare l'iPod.
MENU: Cambiare la voce di menu sull'iPod/Ritornare al menu precedente
▲/▼: Spostarsi tra le voci del menu
ENTER: Confermare

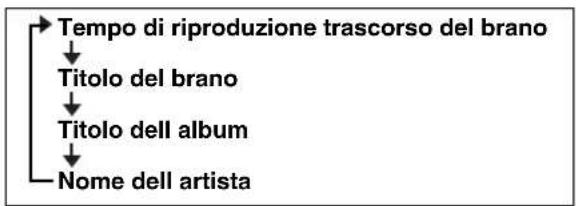

◆ Visualizzare informazioni (solo telecomando)
Premendo DISPLAY sul telecomando mentre un brano è in riproduzione o messo in pausa, le informazioni sul display del pannello anteriore cambieranno nel seguente ordine:
Uso della riproduzione a ripetizione/ripetizione casuale (solo telecomando)
Lo stato della riproduzione appare sul display del pannello anteriore con l'indicatore di Ripetizione/Riproduzione casuale.
◆ Riproduzione ripetuta
Premere più volte (Ripetizione) per selezionare una delle seguenti modalità di riproduzione.
Nessuna visualizzazione: Disattiva
1: Uno
Tutto
◆ Riproduzione casuale
Premere più volte ✘ (Riproduzione casuale) per selezionare una delle seguenti modalità di riproduzione.
Nessuna visualizzazione: Disattiva
: Brani
: Album
Il funzionamento o visualizzazione di ripetizione/riproduzione casuale può differire a seconda del tipo o della versione del software dell' iPod utilizzato.
ASCOLTO DI CD E DISPOSITIVI USB
Riproducendo brani/file da CD/dispositivi USB, l'unità funziona nella seguente modalità.
- In caso di arresto del CD/del dispositivo USB che viene riprodotto, la traccia riprodotta in quel momento ricomincia dall'inizio alla ripresa della riproduzione.
- Premendo ■ sul telecomando mentre la riproduzione è interrotta, al successivo avvio l'unità riproduce le tracce come segue:
- Per i CD audio: dal primo brano del CD.
- Per i CD* dati/dispositivi USB: dal primo brano della cartella che contiene il brano ascoltato l'ultima volta.
- Questa unità spegne automaticamente il sistema 60 minuti dopo l'interruzione della riproduzione di un CD/dispositivo USB se non vengono eseguite operazioni.
* Un "CD dati" è un CD che contiene file MP3/WMA.
Per i dettagli sui dischi e i file riproducibili, fare riferimento a "NOTE SUI DISCHI E I DISPOSITIVI USB" (P. 22).
Ascolto di CD
Premere il tasto CD per impostare CD come sorgente audio.
Se un CD è già inserito, inizierà la riproduzione.
2 Inserire un CD nell'alloggio disco.
La riproduzione si avvia automaticamente.
La riproduzione può essere controllata con il telecomando o con il pannello di controllo di questa unità (P. 4, 5).
Inserire il CD con il lato dell'etichetta rivolto verso l'alto.
Le cartelle i file su un CD dati vengono riprodotte in ordine alfabetico.
◆ Saltare le cartelle (solo telecomando)
Durante la riproduzione di un CD è possibile utilizzare i tasti FOLDER ▲/▼ del telecomando per selezionare la cartella.
◆ Visualizzare informazioni (solo telecomando)
Il numero della cartella (solo per i CD dati) o del file/brano viene visualizzato per diversi secondi quando inizia la riproduzione o si saltano le tracce.
Premendo DISPLAY sul telecomando mentre un brano è in riproduzione o messo in pausa, le informazioni sul display del pannello anteriore cambieranno nel seguente ordine:
* Appare solo se i dati sono inclusi nel brano.
Ascolto di un dispositivo USB
1
1 Premere il tasto USB per impostare USB come sorgente audio.
Se un dispositivo USB è già collegato, inizierà la riproduzione.
Collegare un dispositivo USB alla porta USB.
La riproduzione si avvia automaticamente.
La riproduzione può essere controllata con il telecomando o con il pannello anteriore di questa unità o il dispositivo USB (P. 4, 5).
- Le cartelle e i file vengono riprodotti nell'ordine in cui sono stati memorizzati.
- È anche possibile riprodurre musica dall'iPod/iPhone/iPad e contemporancamente ricaricarlo mentre è collegato alla porta USB.
Arrestare la riproduzione prima di scollegare il dispositivo USB.
◆ Saltare le cartelle (solo telecomando)
Durante la riproduzione di un dispositivo USB è possibile utilizzare i tasti FOLDER ▲/▼ del telecomando per selezionare la cartella.

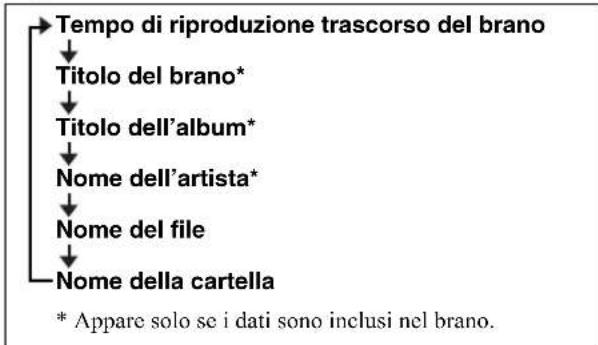

◆ Visualizzare informazioni (solo telecomando)
Il numero della cartella/del file viene visualizzato per diversi secondi quando inizia la riproduzione o si saltano le tracce.
Premendo DISPLAY sul telecomando mentre un brano è in riproduzione o messo in pausa, le informazioni sul display del pannello anteriore cambieranno nel seguente ordine:
Uso della riproduzione a ripetizione/ripetizione casuale (solo telecomando)
Lo stato della riproduzione appare sul display del pannello anteriore con l'indicatore di Ripetizione/Riproduzione casuale.
◆Riproduzione ripetuta
Premere più volte (Ripetizione) per selezionare una delle seguenti modalità di riproduzione.
Nessuna visualizzazione: Modalità ripetizione disattiva
1: 1 traccia
: Tutte le tracce nella cartella
(solo CD dati/dispositivo USB)
Tutte le tracce
◆Riproduzione casuale
Premere più volte ⚙ (Riproduzione casuale) per selezionare una delle seguenti modalità di riproduzione.
Nessuna visualizzazione:
Modalità riproduzione casuale disattivata
→:
Tutte le tracce nella cartella (solo CD dati/dispositivo USB)
ALL :
Tutte le tracce
ASCOLTO DI STAZIONI RADIO IN FM
Selezionare una stazione FM
Per ascoltare una stazione FM, collegare l'antenna come descritto in "Collegamento di altoparlanti e antenna" (P. 2).
Premere il tasto RADIO per impostare FM come sorgente audio.
2 Sintonizzare le stazioni FM.
Per la sintonizzazione automatica, tenere premuto TUNING «/».
Per la sintonizzazione manuale, premere ripetutamente TUNING «/».
Se una stazione in FM viene sintonizzata manualmente, il suono è in mono.
◆ Visualizzare informazioni (solo telecomando)
Premendo DISPLAY sul telecomando, le informazioni sul display del pannello anteriore cambieranno nel seguente ordine:
Numero e frequenza della preselezione ↔ stato della ricezione\*
* Esempio di indicazione dello stato della ricezione.
TUNED/STEREO: Si riceve un trasmissione stereo FM con forte segnale.
TUNED/MONO: Si riceve una trasmissione FM mono (anche quando la trasmissione FM è in stereo, la ricezione rimarrà in mono se il segnale è debole).
Not TUNED: Non si riceve alcun segnale.

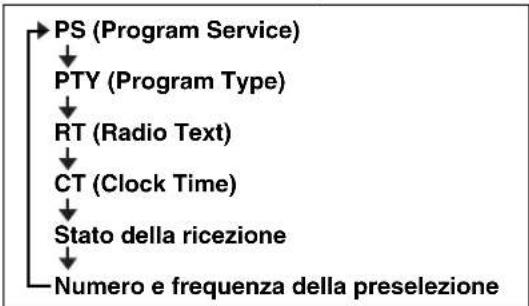

Visualizzazione informazioni RDS (Radio Data System)
Premendo DISPLAY sul telecomando mentre si ricevono informazioni RDS, le informazioni sul display del pannello anteriore cambieranno nel seguente ordine:
Se la trasmissione dei segnali Radio Data System è debole, quest unità potrebbe non essere in grado di ricevere tali informazioni in modo completo. In particolare, le informazioni RT (Radio Text) richiedono una banda molto larga e possono non essere altrettanto facilmente ottenibili quanto le altre modalità.
Preselezione delle stazioni FM (solo telecomando)
Utilizzare la funzione di preselezione per memorizzare le 30 stazioni preferite.
◆ Preselezione automatica
Questo metodo sintonizza automaticamente e memorizza automaticamente la preselezione soltanto di stazioni con buona riccione.
12
AUTO PRESET Press MEMORY
◆ Preselezione manuale
PRESET MEMORY FM01 87.50MHz
1 Tenere premuto MEMORY.
Apparirà “AUTO PRESET” e lampeggerà “Press MEMORY”.
2 Premere MEMORY.
Inizierà la preselezione automatica.
Una volta terminata la preselezione, sul display apparirà "Completed!"
Quando si esegue la preselezione automatica, tutte le stazioni memorizzate vengono cancellate e vengono memorizzate le nuove stazioni.
Se si desidera interrompere la preselezione automatica prima del completamento, premere ■
1 Premere TUNING « / » per sintonizzarsi sulla stazione che si desidera memorizzare come preselezione.
2 Premere MEMORY.
Sul display apparirà “PRESET MEMORY” e il numero di preselezione lampeggerà.
3 Premere PRESET </> per selezionare il numero di preselezione che si desidera memorizzare.
- Verrà selezionato per primo il numero di preselezione più basso non ancora utilizzato.
• Per annullare la preselezione, premere ■ - Se si seleziona un numero di prescezione di una stazione già memorizzata, questa sarà sovrascritta dalla nuova stazione.
4 Premere MEMORY.
Una volta terminata la preselezione, sul display apparirà "Completed!"
◆ Eliminare una preselezione memorizzata (menu option)
1 Premere OPTION.
Apparirà il menu option.
2 Premere ▲/▼ per selezionare PRESET DELETE, quindi premere ENTER.
3Premere ▲/▼ per selezionare il numero di presezione che si desidera eliminare.
Per annullare la preselezione, premere OPTION.
4 Premere ENTER per completare l'operazione. Una volta terminata l'eliminazione, sul display apparirà "Deleted!"
5 Premere OPTION per uscire dal menu option.
Selezione di stazioni FM preselezionate
1 Premere il tasto RADIO per impostare FM come sorgente audio.
2 Premere PRESET <//> per selezionare la stazione FM che si desidera ascoltare.
È possibile selezionare soltanto preselezioni memorizzate.
ASCOLTO DI SORGENTI ESTERNE
Pannello posteriore
1 Collegare il dispositivo esterno alla presa AUX sul pannello posteriore dell'unità utilizzando uno spinotto da 3,5 mm reperibile in commercio.
- Prima di collegare il cavo audio, spegnere il sistema. - Prima di eseguire il collegamento, abbassare il volume dell'unità e del dispositivo audio portatile.
2 Premere Ⓧ per accendere il sistema.
3 Premere il tasto AUX per impostare AUX come sorgente audio.
4 Avviare la riproduzione sul dispositivo audio esterno collegato.
FUNZIONI UTILI
Uso del menu Option
Premendo OPTION, apparirà il menu option sul display del pannello anteriore e sarà possibile effettuare le seguenti impostazioni.
▲ (pulsante d'espulsione) non è operativo quando il menu Option è visualizzato.
| Menu option Impostazione o intervallo | Vedere pagina | |
| PRESET DELETE | Elimina una preselezione memorizzata (appare solo se la sorgente audio è FM). | 13 |
| DIMMER | Regolare la luminosità del display sul pannello anteriore (*1: chiaro, 2: medio, 3: scuro). | - |
| EQ LOW | Regola il tono (frequenze basse) (-10 - 0* - +10 dB). | - |
| EQ MID | Regola il tono (frequenze medic) (-10 - 0* - +10 dB). | - |
| EQ HIGH | Regola il tono (frequenze alte) (-10 - 0* - +10 dB). | - |
| BALANCE | Regola il bilanciamento del volume degli altoparlanti sinistro e destro (L+10 - CENTER* - R+10). | - |
| POWER SAVING Disattiva il sistemaNORMAL: Mostra l'orologioÈ possibile ricaricare un iPod nella base e la sveglia rimarrà funzionanteECO*(modalità di risparmio energetico) Nessuna visualizzazione dell'orologioÈ possibile ricaricare un iPod nella base ma la sveglia non sarà funzionante | - | |
| AUTO POWER OFF | È possibile impostare l'ora di spegnimento automatico del sistema.Se non viene eseguita alcuna operazione per la durata specificata, il sistema si spegnerà automaticamente(TIME 12H*: 12 ore, TIME 8H: 8 ore, TIME 4H: 4 ore, OFF: il sistema non si spegnerà). | - |
| CLOCK SET Imposta data e ora. | 6 | |
| ALARM SET Imposta la sveglia. | 17 | |
* Impostazione predefinita
◆ Procedura per le impostazioni
1 Premere OPTION.
Apparirà il menu option.
2 Premere ▲/▼ per selezionare la voce di menu desiderata, quindi premere ENTER.
3 Premere ▲/▼ per modificare l'impostazione, quindi premere ENTER per confermare.
Per continuare a modificare altre impostazioni, ripetere la procedura dal punto 2
4 Premere OPTION per uscire dal menu option.
Se si decide di annullare senza modifiche, premere OPTION prima di confermare.
Uso del timer di spegnimento
Una volta trascorso il tempo specificato, il sistema si spegnerà automaticamente.
Premere ripetutamente
Premere ripetutamente SNOOZE/SLEEP per impostare l'ora di spegnimento automatico del sistema.
È possibile selezionare 30, 60, 90, 120 o OFF minuti.
Quando è stato impostato il tempo, si attiva il timer di spegnimento e l'indicatore di spegnimento appare (2 Sul display del pannello anteriore.
Premendo SNOOZE/SLEEP quando il timer di spegnimento è attivato, le impostazioni di questo vengono cancellate.
Uso della funzione sveglia
L'unità comprende una funzione di sveglia (IntelliAlarm) che riproduce sorgenti musicali o imposta tonalità all'ora stabilita in una gamma di metodi diversi. La funzione sveglia ha le seguenti caratteristiche
◆ 3 tipi di sveglia
Selezionare tra 3 tipi di sveglia, combinando musica e tonalità.
| SOURCE+BEEP | La sorgente audio e il segnale acustico selezionati vengono riprodotti all'ora impostata. La riproduzione della sorgente inizia 3 minuti prima dell'ora impostata e il volume aumenta gradualmente fino a raggiungere il volume impostato. Quindi, all'ora impostata, si attiva il segnale acustico. |
| SOURCE | La sorgente audio selezionata viene riprodotta all'ora impostata. Il volume inizia basso e aumenta gradualmente fino a raggiungere il volume impostato. |
| BEEP All'ora impostata viene riprodotto il segnale acustico. | |
◆ Varie sorgenti audio
È possibile scegliere tra iPad, CD audio, CD dati, dispositivo USB o FM. È possibile anche la selezione dei seguenti metodi di riproduzione, a seconda della sorgente audio:
| Sorgente | Metodo di riproduzione | Funzione |
| iPod | Playlist* | È possibile la riproduzione ripetuta di una playlist specifica memorizzata nell’iPod. Per riprodurre una playlist, crearne prima una nominandola “ALARM Yamaha DTA”. Per inserire il nome della playlist, utilizzare spazi a byte singolo per separare le parole e immettere caratteri a byte singolo, assicurandosi di utilizzare correttamente maiuscole e minuscole. |
| Ripresa | Se non è possibile trovare la playlist “ALARM Yamaha DTA” nell’iPod, l’unità riprende la riproduzione dall’ultimo brano ascoltato. | |
| CD audio | Brano selezionato | Il brano selezionato viene riprodotto ripetutamente. |
| Ripresa Il brano | ascoltato durante l’ultima riproduzione. | |
| CD dati/dispositivo USB | Cartella La cartella selezionata viene riprodotta ripetutamente. | |
| Ripresa Il brano | ascoltato durante l’ultima riproduzione. | |
| FM | Stazione prescelezionata | Viene riprodotta la stazione preselezionata selezionata. |
| Ripresa La stazione FM ascoltata durante l’ultima riproduzione. | ||
* Per informazioni sulla creazione di una playlist, fare riferimento alle istruzioni del proprio iPod o iTunes.
◆Snooze
È possibile abilitare la funzione di snooze per riattivare la sveglia dopo 5 minuti (P. 18).
Impostare la sveglia con "DTA Controller"
Utilizzando l'applicazione gratuita “DTA Controller” per iPod touch/iPhone/iPad, è possibile effettuare impostazioni dettagliate della sveglia impossibili da eseguire sull’unità stessa. È possibile specificare per ciascun giorno della settimana un’ora di sveglia (Weekly Alarm) e regolare IntelliAlarm come desiderato.
Il display del pannello anteriore visualizza le informazioni per la sveglia settimanale impostata.
Lunedì Martedì Mercoledì Giovedì Venerdì
Sabato
Domenica
Per maggiori dettagli, consultare la descrizione di “DTA Controller” sulla pagina web del prodotto.
Impostazione della sveglia
◆ Impostare l'ora e il tipo di sveglia (menu option)
La funzione sveglia non è disponibile in modalità di risparmio energetico (P. 14). Per utilizzare la sveglia, impostare la voce POWER SAVING del menu Option su NORMAL.
Ora della sveglia
1 Premere OPTION.
Apparirà il menu option.
2 Premere ▲/▼ per selezionare "ALARM SET", quindi premere ENTER.
L'indicatore della sveglia (I il) valore numerico impostato lampeggeranno.
3 Impostare la sveglia.
Impostare le voci da ① a ⑤ descritte sotto.
Premere ▲/▼ per selezionare un valore numerico, quindi premere ENTER per confermare.
| Voci | Impostazione o intervallo |
| 1 ALARM SELECT | * È possibile selezionare questa voce una volta utilizzata “DTA Controller” per impostare la sveglia (P. 16).Se non si utilizza “DTA Controller”, procedere al punto2.ONE DAY:Sveglia che suona una volta sola all’ora specificata.WEEKLY:Sveglia di cui è possibile specificare l’ora per ciascun giorno della settimana (soltanto utilizzando “DTA Controller”).Se si è scelto WEEKLY, la procedura d’impostazione della sveglia è terminata. |
| 2 ALARM TIME | Impostare prima l’ora e poi → i minuti. |
| 3 ALARM TYPE | Scegliere fra SOURCE+BEEP, SOURCE o BEEP. Per i dettagli, fare riferimento a “3 tipi di sveglia” (P. 16).Se si è selezionato BEEP, passare al punto5. |
| 4 SOURCE(Se si è selezionato SOURCE+BEEP o SOURCE come tipo di sveglia) | iPod Riproduzione di musica con l’iPod (fare riferimento a “Varic sorgenti audio” (P. 16)).CD: Riproduzione di musica da un CD.Specificare il numero della traccia (CD dati: numero cartella) (RESUME, 1-99).USB: Riproduzione di musica da un dispositivo USB.Specificare il numero della cartella (RESUME, 1-999).USB: Riproduzione di una stazione FM.Specificare il numero della preselezione (RESUME, 1-30).!Se non è possibile la riproduzione della sorgente all’ora impostata per la sveglia (ad es. l’iPod non è collegato), viene riprodotto il segnale acustico.[IMAGE]Se si sceglie RESUME quando si specifica il numero del brano/cartella/preselezione, verrà riprodotto l’ultimo brano/ cartella/stazione riprodotta (riprendere la riproduzione). |
| 5 VOLUME | Specifica il volume (5-60) della sveglia. |
4 Completare le impostazioni.
Quando si imposta il VOLUME per la voce ⑤, il display indicherà "Completed!" e verranno confermate le impostazioni.
La sveglia si accende e si accende anche il relativo indicatore (1.0)
Se si preme OPTION o spegne il sistema mentre si eseguono le impostazioni della sveglia, queste saranno annullate.
FUNZIONI UTILI
Attivazione/disattivazione della sveglia
Premere ALARM per accendere/spegnere la sveglia.
Quando la sveglia è attivata, ne viene visualizzato l'indicatore (I ●)ra. Premendo nuovamente ALARM, l'indicatore della sveglia (I ●)svcglia si spengono.
La funzione sveglia non è disponibile (P. 14) se la voce POWER SAVING del menu Option è impostata su ECO.
Operazioni durante la riproduzione del suono della sveglia
All'ora della sveglia, viene riprodotto il suono della sveglia selezionato. Durante la riproduzione sono disponibili le seguenti operazioni.
◆ Mettere in pausa la sveglia (Snooze)
Premere SNOOZE/SLEEP.
Snooze arresta la sveglia per farla riprendere dopo 5 minuti.
- Se si imposta SOURCE + BEEP come tipo di sveglia, premere SNOOZE/SLEEP una volta per interrompere il segnale acustico e due volte per interrompere la sorgente audio.
5 minuti dopo l'interruzione, la sorgente audio riprende a volume basso aumentandolo gradatamente e il segnale acustico riprende. - I tasti sull'unità diversi da finzionano anche come il tasto Snooze.
◆ Disattivazione della sveglia
Premere ALARM oppure
- È anche possibile interrompere la sveglia tenendo premuto SNOOZE/SLEEP.
- Se non si ferma la sveglia, questa si fermerà automaticamente dopo 60 minuti e il sistema si spegnerà.
- Le impostazioni della sveglia vengono salvate anche dopo lo spegnimento della stessa. Se la sveglia viene nuovamente accesa, premendo ALARM si attiva la sveglia con le impostazioni precedenti.
RISOLUZIONE DEI PROBLEMI
Se c'è un problema nell'unità, verificare innanzitutto l'elenco che segue. Qualora non si riuscisse a risolvere il problema applicando le soluzioni suggerite, o se il problema non rientra fra quelli elencati qui di seguito, spegnere l'unità e staccare la spina, quindi rivolgersi al più vicino rivenditore o centro di assistenza autorizzato Yamaha.
Problemi di carattere generale
| Problema Causa Soluzione | ||
| Non esce alcun suono dagli altoparlanti. | Il volume potrebbe essere regolato sul livello minimo o azzerato. | Regolare il livello del volume. |
| La sorgente in ingresso potrebbe essere errata. Se lezionare la sorgente in ingresso corretta. | ||
| Gli altoparlanti potrebbero essere collegati in modo inadeguato. | Verificare i collegamenti (P. 2). | |
| Gli auricolari sono collegati. | Rimuovere gli auricolari. | |
| Il volume di un dispositivo esterno collegato è insufficiente. | Aumentare il volume del dispositivo esterno. | |
| La riproduzione del suono cessa improvvisamente. | Potrebbe essere impostato lo spegnimento via timer (P. 15). | Accendere il sistema e riprodurre di nuovo la sorgente di segnale. |
| Potrebbe essere stata eseguita la funzione di spegnimento automatico del sistema. | Una volta trascorso il tempo per AUTO POWER OFF come specificato nel menu Option (P. 14) o quando sono trascorsi 60 minuti senza eseguire operazioni dopo aver interrotto la riproduzione di un CD o un dispositivo USB, l’unità si spegnerà il sistema automaticamente. | |
| Il suono è incrinato/distorto o c’è un rumore anormale. | Il volume della sorgente di ingresso è eccessivo, o il volume di questa unità è eccessivo (specialmente i bassi). | Regolare il volume con VOLUME oppure utilizzare il menu option (P. 14) per regolare la gamma dei bassi. Se si sta riproducendo da un dispositivo esterno, diminuire il volume di quest’ultimo. |
| L’unità non funziona correttamente. | L’unità potrebbe aver subito una forte scarica elettrica, per esempio un fulmine o una quantità eccessiva di elettricità statica, o ci potrebbe essere stata una caduta di tensione. | Riavviare il sistema tenendo premuto per circa 10 secondi. |
| Il sistema si accende, ma si spegne subito dopo. | ||
| Un’apparecchiatura digitale o ad alta frequenza causa rumori. | L’unità potrebbe essere troppo vicina all’apparecchiatura digitale o ad alta frequenza. | Allontanarc l’unità dal componente. |
| L’impostazione dell’orologio è stata cancellata. | Il cavo di alimentazione è rimasto scollegato dalla presa a parete per circa un’ora. | Collegare bene il cavo di alimentazione alla presa a parete e regolare di nuovo l’orologio (P. 6). |
| L’iPod non avvia la riproduzione all’ora della sveglia anche se la sorgente della sveglia è impostata su iPod. | L’iPod non è posizionato nell’apposita base. | Posizionare l’iPod nell’apposita base (P. 3). |
| La sveglia non suona. | L’unità è impostata in modalità di risparmio energetico. | Nel menu option, impostare POWER SAVING su NORMAL (P. 14). |
| Il display del pannello anteriore indica “ALARM not work” e non è possibile impostare la sveglia. | ||
| L’unità spegne improvvisamente il sistema. | Potrebbe essere stata eseguita la funzione di spegnimento automatico del sistema. | Una volta trascorso il tempo per AUTO POWER OFF come specificato nel menu Option (P. 14) o quando sono trascorsi 60 minuti senza eseguire operazioni dopo aver interrotto la riproduzione di un CD o un dispositivo USB, l’unità si spegnerà il sistema automaticamente. |
iPod
| Problema Causa Soluzione | ||
| Nessun suono. L’iPod non è posizionato saldamentenell’apposita base. | Rimuovere l’iPod dall’unità, quindi posizionarlonuovamente nell’apposita base (P. 3). | |
| Gli auricolari dell’iPod sono collegati. Rimuoveregli auricolari. | ||
| La versione del software dell’iPod non è stataaggiornata. | ||
| L’iPod non si carica. L’iPod non è posizionato saldamentenell’apposita base. | Rimuovere l’iPod dall’unità, quindi posizionarlonuovamente nell’apposita base (P. 3). | |
| USB è selezionata come sorgente audio. Scegliereuna sorgente audio diversa da USB. | ||
| Il display del pannello anterioreindica “iPod sconosciuto”quando si collega l’iPod. | L’iPod utilizzato non è supportato dall’unità. | |
Riproduzione di un disco
| Problema Causa Soluzione | ||
| Impossibile inserire il disco. | È già inserito un altro disco. | Espellere il disco mediante ▲. |
| Si sta tentando di inserire un disco non utilizzabile con quest’unità. | Utilizzare un disco supportato dall’unità (P. 22). | |
| Alcune operazioni dei pulsanti non funzionano. | Il disco caricato nell’unità potrebbe non essere compatibile. | Utilizzare un disco supportato dall’unità (P. 22). |
| La riproduzione non inizia immediatamente dopo la pressione di ▶II (si ferma immediatamente). | Il disco potrebbe essere sporco. | Pulire il disco (P. 22). |
| Il disco caricato nell’unità potrebbe non essere compatibile. | Utilizzare un disco supportato dall’unità (P. 22). | |
| Se l’unità è stata spostata da un posto freddo a uno caldo, potrebbe essersi formata della condensa sulla testina di lettura del disco. | Aspettare una o due ore fino a che l’unità raggiunge la temperatura ambiente e riprovare. | |
| Il display del pannello anteriore indica “no operation” e non è possibile inserire o rimuovere dischi. | Apparirà il menu option. In alternativa, la sveglia è in riproduzione. | Premere OPTION per uscire dal menu option. In alternativa, premere ALARM per interrompere la sveglia. |
| Quando s’inscrisce un disco, il display del pannello anteriore indica “CD No Disc” o “CD Unknown”. | Il disco caricato nell’unità potrebbe non essere compatibile. | Utilizzare un disco supportato dall’unità (P. 22). |
| Il disco potrebbe essere sporco. | Pulire il disco (P. 22). | |
| Il disco non contiene file riproducibili. | Utilizzare un disco che contiene file riproducibili (P.22). | |
| Il disco è caricato alla rovescia. | Inserire il disco con il lato dell’etichetta rivolto verso l’alto. | |
Riproduzione di un dispositivo USB
| Problema Causa Soluzione | ||
| I file MP3/WMA nel dispositivo USB non vengono riprodotti. | Il dispositivo USB non è stato riconosciuto. Spegnere il sistema e ricollegare il dispositivo USB all’unità.Se le soluzioni di cui sopra non consentono di risolvere il problema, non è possibile riprodurre il dispositivo USB nell’unità (P. 22). | |
| Il dispositivo USB non contiene file riproducibili. | Utilizzare un dispositivo USB che contiene file riproducibili (P. 22). | |
| Quando si collega un dispositivo USB, il display del pannello anteriore indica “USB OverCurrent” e poi si disattiva. | È stato collegato un dispositivo USB non compatibile all’unità. In alternativa, il dispositivo USB non è collegato saldamente all’unità. | Spegnere il sistema e ricollegare il dispositivo USB all’unità. Se tale soluzione non risolve il problema, non è possibile riprodurre il dispositivo USB nell’unità (P.22 ). |
Ricezione FM
| Problema Causa Soluzione | ||
| Troppi disturbi. | L'antenna potrebbe essere collegata in modo inadeguato. | Verificare che l'antenna sia collegata correttamente (P. 2) o utilizzare un'antenna esterna disponibile in commercio. |
| L'antenna è troppo vicina all'unità o a un dispositivo elettronico. | Posizionare l'antenna il più lontano possibile dall'unità o dal dispositivo elettronico. | |
| Le trasmissioni stereofoniche sono troppo disturbate. | La stazione radio scelta potrebbe essere lontana dalla propria posizione, oppure la ricezione delle onde radio potrebbe essere debole. | Per aumentare la qualità del segnale, provare la sintonizzazione manuale (P. 11) o usare un'antenna esterna disponibile in commercio. |
| Anche con un'antenna per esterni, la riccione di onde radio è debole (il suono è distorto). | Potrebbero verificarsi riflessioni multipercorso o altre interferenze radio. | Cambiare l'altezza, la direzione o la posizione dell'antenna (P.2). |
Telecomando
| Problema Causa Soluzione | ||
| Il telecomando funziona male. | Il telecomando potrebbe essere utilizzato fuori dal suo raggio d'azione. | Per informazioni sul raggio d'azione del telecomando, consultare “Come utilizzare il telecomando” (P. 1). |
| Il sensore del telecomando di quest’unità (€ P. 4) potrebbe essere esposto a luce solare diretta o illuminazione artificiale intensa (lampade a fluorescenza). | Cambiare l’illuminazione o l’orientamento dell’unità. | |
| La batteria potrebbe essere scarica. | Sostituire la batteria con una batteria nuova (€ P. 1). | |
| Ci sono ostacoli tra il ricevitore del segnale del telecomando dell’unità (€ P. 4) e il telecomando. | Rimuovere gli ostacoli. |
NOTE SUI DISCHI E I DISPOSITIVI USB
Informazioni sui CD
Questa unità è progettata per l'uso con CD, CD-R* e CD-RW* con i seguenti loghi.
* CD-R/RW formato ISO 9660
Quest'unità può riprodurre dischi contrassegnati da uno dei loghi sopra riportati. I loghi sono stampati sui dischi e sulla relativa custodia.
- Non caricare in quest'unità altri tipi di dischi. Farlo potrebbe danneggiarla.
- Un CD-R/RW può essere riprodotto solo se finalizzato.
- Alcuni dischi non possono essere riprodotti a seconda delle caratteristiche proprie o di registrazione.
- Non usare dischi di forma insolita, ad esempio a forma di cuore.
- Non usare dischi che presentino una superficie particolarmente graffiata.
- Non caricare dischi incrinati, deformati o sporchi di colla.
• Non utilizzare dischi da 8 cm.
Trattamento dei dischi
• Non toccare la superficie del disco. Tenere il disco per i bordi (e il foro centrale).
• Non usare matite o evidenziatori appuntiti per scrivere sui dischi.
- Non applicare nastro adesivo, etichette, colla o altro ai dischi.
- Non usare rivestimenti protettivi, per evitare i graffi.
- Non inserire nell'unità più di un disco alla volta. Ciò può causare danni sia a quest'unità che ai dischi.
- Non inserire corpi estranei nell'alloggiamento per il disco.
• Non esporre i dischi al sole, a temperature elevate, umidità eccessiva o polvere.
- Se un disco si sporca, passare con un panno morbido e asciutto dal centro verso i bordi. Non usare detergenti per dischi in vinile o solventi per vernici.
- Per evitare guasti, non usare detergenti per lenti reperibili in commercio.
Attenzione
Informazioni sui dispositivi USB
Questa unità supporta i dispositivi di memoria di massa USB (per esempio: memoria flash, lettori di file audio portatili) che utilizzano il formato FAT16 o FAT32.
!
- Determinati dispositivi potrebbero non funzionare correttamente, neanche se soddisfano i requisiti.
- Non collegare dispositivi diversi dai dispositivi di memoria di massa USB (per esempio: caricabatterie USB o hub USB), PC, lettori di schede, dischi rigidi esterni, ecc.
- La Yamaha declina ogni responsabilità in caso di danni al dispositivo USB o di perdita di dati dallo stesso, che si dovessero verificare mentre tale dispositivo è collegato a questa unità.
- La leggibilità e l'alimentazione di ogni genere di dispositivo USB non possono essere garantite.
- Non è possibile utilizzare dispositivi USB con cifratura.
Informazioni sui file MP3 o WMA
!
• L'unità è in grado di riprodurre:
| File | Velocità di trasmissione (kbps) | Frequenza di campionamento (kHz) |
| MP3 8 - 320** | 16 - 48 | |
| WMA 16 - 320** | 22,05 - 48 |
** Sono supportate sia la velocità di trasmissione costante che quella variabile.
- Il numero massimo di file/cartelle visualizzabili nell'unità è il seguente.
| CD dati USB | ||
| Numero totale massimo di file 512 | 9999 | |
| Numero massimo di cartelle 255 999 | ||
| Numero massimo di file per cartella | 511 255 | |
- Non è possibile riprodurre file protetti da copyright.
DATI TECNICI
◆SEZIONE LETTORE
iPod (Connessione digitale) [A luglio 2012]
- iPod compatibili .... iPod touch (1a, 2a, 3a e 4a generazione) iPod nano (2a, 3a, 4a, 5a e 6a generazione)
- iPhone compatibili ...... iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone
- iPad compatibili ....... iPad (3a generazione), iPad 2, iPad Alcuni iPod potrebbero non essere rilevati dall'unità, o alcune funzioni potrebbero non essere compatibili con il modello o la versione del software dell'iPod.
CD
- Supporti CD, CD-R/RW
- Formato audio ......Audio CD, MP3, WMA
USB
- Formato audio ...... MP3, WMA
AUX
- Connettore di ingresso .... spinotto mini STEREO da 3,5 mm
◆SEZIONE AMPLIFICATORE
- Potenza di uscita massima ..... 15 W + 15 W (6 Ω 1 kHz, 10% THD)
- Auricolari .... spinotto mini STEREO da 3,5 mm (Impedenza attiva da 16 a 32 Ω)
- Caratteristiche dell'equalizzatore EQ Low (bassi)/EQ Mid (medi)/EQ High (alti) ....±10 dB
iPod, iPhone, iPad
La dicitura “Made for iPod”, “Made for iPhone” e “Made for iPad” indica che un accessorio elettronico è stato progettato specificatamente per essere collegato all’iPod, all’iPhone o all’iPad e che lo sviluppatore ne certifica la conformità agli standard Apple.
Apple non è responsabile per l'uso di questo dispositivo né per la rispettiva conformità agli standard di sicurezza e normativi. L'uso di questo accessorio con l'iPod, l'iPhone o l'iPad potrebbe influire negativamente sulle prestazioni wireless.
iPad, iPhone, iPod, iPod classic, iPod nano, iPod touch e iTunes sono marchi registrati di Apple Inc., depositati negli USA e in altri paesi.
SICUREZZA DEL LASER
Quest'unità impiega un laser. Poiché esiste il rischio possibili lesioni agli occhi, solo personale qualificato di assistenza tecnica deve aprire la copertura o cercare di riparare questo dispositivo.
PERICOLO
Quando è aperta l'unità emette radiazioni laser visibili. Evitare l'esposizione diretta al raggio laser. Quando l'unità è collegata alla presa a parete, non guardare all'interno attraverso l'alloggiamento del disco o altre aperture.
◆SEZIONE SINTONIZZATORE
Gamma di sintonizzazione
• FM ..... da 87,50 a 108,00 MHz
◆SEZIONE DIFFUSORE
- Tipo......Bass reflex full range, tipo non a schermatura magnetica
- Driver.... 1 x a cono da 11 cm
- Risposta di frequenza.... 50 Hz-20 kHz (-10 dB)
- Dimensioni (L × A × P) 129 × 126 × 251 mm
- Peso 1,7 kg
♦DATI GENERALI
- Alimentazione....CA da 230 V, 50 Hz
- Consumo.... 30 W
- Consumo a sistema spento ...... al massimo 3,0 W (NORMAL)/al massimo 0,5 W (ECO)
- Dimensioni (L × A × P) 180 × 127 × 273 mm
- Peso 2,7 kg
Dati tecnici soggetti a modifiche senza preavviso.
Informazioni per gli utenti sulla raccolta e lo smaltimento di vecchia attrezzatura e batterie usate
Questi simboli sui prodotti, sull'imballaggio, e/o sui documenti che li accompagnano significano che i prodotti e le batterie elettriche e elettroniche non dovrebbero essere mischiati con i rifiuti domestici generici.
Per il trattamento, recupero e riciclaggio appropriati di vecchi prodotti e batterie usate, li porti, prego, ai punti di raccolta appropriati, in accordo con la Sua legislazione nazionale e le direttive 2002/96/CE e 2006/66/CE.
Smaltendo correttamente questi prodotti e batterie, Lei aiuterà a salvare risorse preziose e a prevenire alcuni potenziali effetti negativi sulla salute umana e l'ambiente, che altrimenti potrebbero sorgere dal trattamento improprio dei rifiuti.
Per ulteriori informazioni sulla raccolta e il riciclaggio di vecchi prodotti e batterie, prego contatti la Sua amministrazione comunale locale, il Suo servizio di smaltimento dei rifiuti o il punto vendita dove Lei ha acquistato gli articoli.
[Informazioni sullo smaltimento negli altri Paesi al di fuori dell'Unione europea]
Questi simboli sono validi solamente nell'Unione europea. Se Lei desidera disfarsi di questi articoli, prego contatti le Sue autorità locali o il rivenditore e richieda la corretta modalità di smaltimento.
Noti per il simbolo della batteria (sul fondo due esempi di simbolo):
È probabile che questo simbolo sia usato in combinazione con un simbolo chimico. In questo caso è conforme al requisito stabilito dalla direttiva per gli elementi chimici contenuti.
Avviso importante: informazioni sulla garanzia per i clienti residenti nell'EEA\* e in Svizzera
Italiano
Per informazioni dettagliate sulla garanzia relativa a questo prodotto Yamaha e l'assistenza in garanzia nei paesi EEA* e in Svizzera, potete consultare il sito Web all'indirizzo riportato di seguito (è disponibile il file in formato stampabile) oppure contattare l'ufficio di rappresentanza locale della Yamaha. * EEA: Area Economica Europea
