Produkttyp	Mikro-hifi-system
Märke	YAMAHA
Modell	MCR042
Mått (huvudenhet)	180 × 127 × 273 mm
Vikt (huvudenhet)	2,7 kg
Mått (högtalare)	129 × 126 × 251 mm
Vikt (högtalare)	1,7 kg
Strömförsörjning	Växelström 230 V, 50 Hz
Elförbrukning	30 W (drift) / 3,0 W (normal standby) / 0,5 W (energisparläge)
Uteffekt	15 W + 15 W (6 Ω, 1 kHz, 10 % THD)
Ljudkällor	CD (ljud och data), iPod/iPhone/iPad (dockningsstation eller USB), USB, FM, AUX (3,5 mm uttag)
Huvudfunktioner	Klocka, IntelliAlarm-väckning (3 typer), timer, 3-bands equalizer, FM-förinställning (30 stationer), upprepad/slumpvis uppspelning
Ljudformat som stöds	MP3 (8-320 kbps, 16-48 kHz), WMA (16-320 kbps, 22,05-48 kHz)
FM-frekvensområde	87,50 - 108,00 MHz
Anslutningar	iPod-dockningsstation, USB-port fram, 3,5 mm hörlursuttag, 3,5 mm AUX-ingång, högtalarterminaler
Medföljande tillbehör	Fjärrkontroll (batteri CR2032 ingår), högtalarkablar (1,5 m × 2), FM-antenn, skydd för dockningsstation
Underhåll och rengöring	Torr och ren trasa; använd inte kemiska lösningsmedel
Säkerhet	Klass 1-laser (öppna inte, undvik exponering), utsätt inte för fukt, följ ventilationsavstånd
Reparationsmöjligheter	Försök inte reparera själv; kontakta auktoriserad Yamaha-service
Garanti	Se Yamahas webbplats för garantivillkor inom EES och Schweiz

Vanliga frågor - MCR042 YAMAHA

Hur ställer jag in klockan på Yamaha MCR042?

Tryck på OPTION, välj CLOCK SET, ställ sedan in år, månad, dag, timme och minut med knapparna ▲/▼ och bekräfta med ENTER. Du kan också synkronisera tiden med din iPod genom att placera den i dockningsstationen.

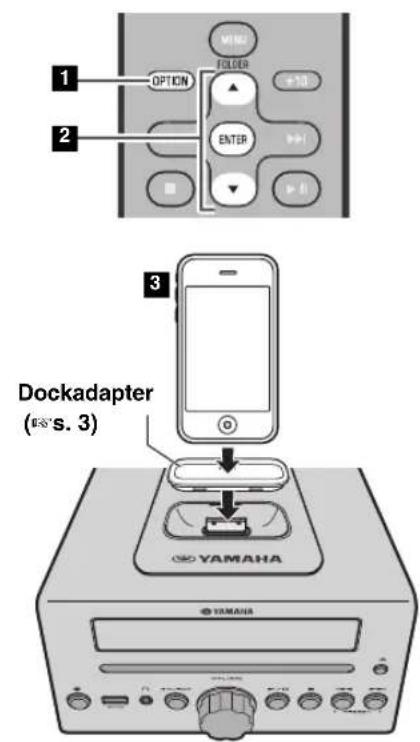

Hur lyssnar jag på en iPod på MCR042?

Placera din iPod på dockningsstationen (använd medföljande adapter) och tryck på iPod-knappen på fjärrkontrollen eller SOURCE tills iPod är vald. Uppspelningen startar automatiskt. Du kan styra iPoden med fjärrkontrollen.

Hur förinställer jag FM-stationer?

Tryck på MEMORY i cirka 2 sekunder för att starta automatisk förinställning; eller ställ in en station manuellt, tryck på MEMORY, välj ett förinställningsnummer med PRESET och bekräfta med MEMORY. Upp till 30 stationer kan lagras.

Vad gör jag om det inte kommer ljud från högtalarna?

Kontrollera att volymen inte är inställd på minimum, att rätt källa är vald, att högtalaranslutningarna är korrekta (L/R, +/-, avskalning), och att hörlurarna inte är anslutna. Om problemet kvarstår, se felsökningsguiden.

Hur använder jag väckningsfunktionen (IntelliAlarm)?

I menyn OPTION > ALARM SET ställer du in tid, alarmtyp (SOURCE+BEEP, SOURCE eller BEEP), källa (iPod, CD, USB eller FM) och volym. Aktivera/avaktivera alarmet med ALARM-knappen. Snooze-funktionen (tryck på SNOOZE/SLEEP) fördröjer alarmet med 5 minuter.

Vilka typer av skivor kan jag använda?

Enheten läser CD-ljud, CD-R och CD-RW i formatet ISO 9660. CD-skivor måste vara finaliserade. 8 cm-skivor, spruckna eller ihoplimmade skivor är inte tillåtna. För dataskivor stöds MP3/WMA-filer.

Hur ansluter jag en extern enhet (MP3-spelare etc.)?

Anslut din enhet till AUX IN-uttaget (3,5 mm mini-jack) på baksidan. Välj AUX som källa med motsvarande knapp. Ställ in volymen på den externa enheten på en måttlig nivå före anslutning.

Vad betyder meddelandet 'ALARM not work'?

Detta meddelande visas om energisparläget (ECO) är aktiverat. För att använda alarmet, gå till OPTION > POWER SAVING och ställ in på NORMAL. Alarmet fungerar inte i ECO-läge.

Hur byter jag batteriet i fjärrkontrollen?

Skjut spärren i riktning Ⓐ, skjut batterihållaren utåt (riktning Ⓑ). Byt ut det gamla batteriet mot ett nytt litiumbatteri CR2032 med rätt polaritet. Sätt tillbaka hållaren. Kassera batterier enligt lokala bestämmelser.

Hur ställer jag in equalizern (bas, mellanregister, diskant)?

Tryck på OPTION, använd ▲/▼ för att välja EQ LOW, EQ MID eller EQ HIGH, ställ sedan in värdet från -10 till +10 dB med ▲/▼ och bekräfta med ENTER. Standardvärdet är 0 dB.

BRUKSANVISNING MCR042 YAMAHA

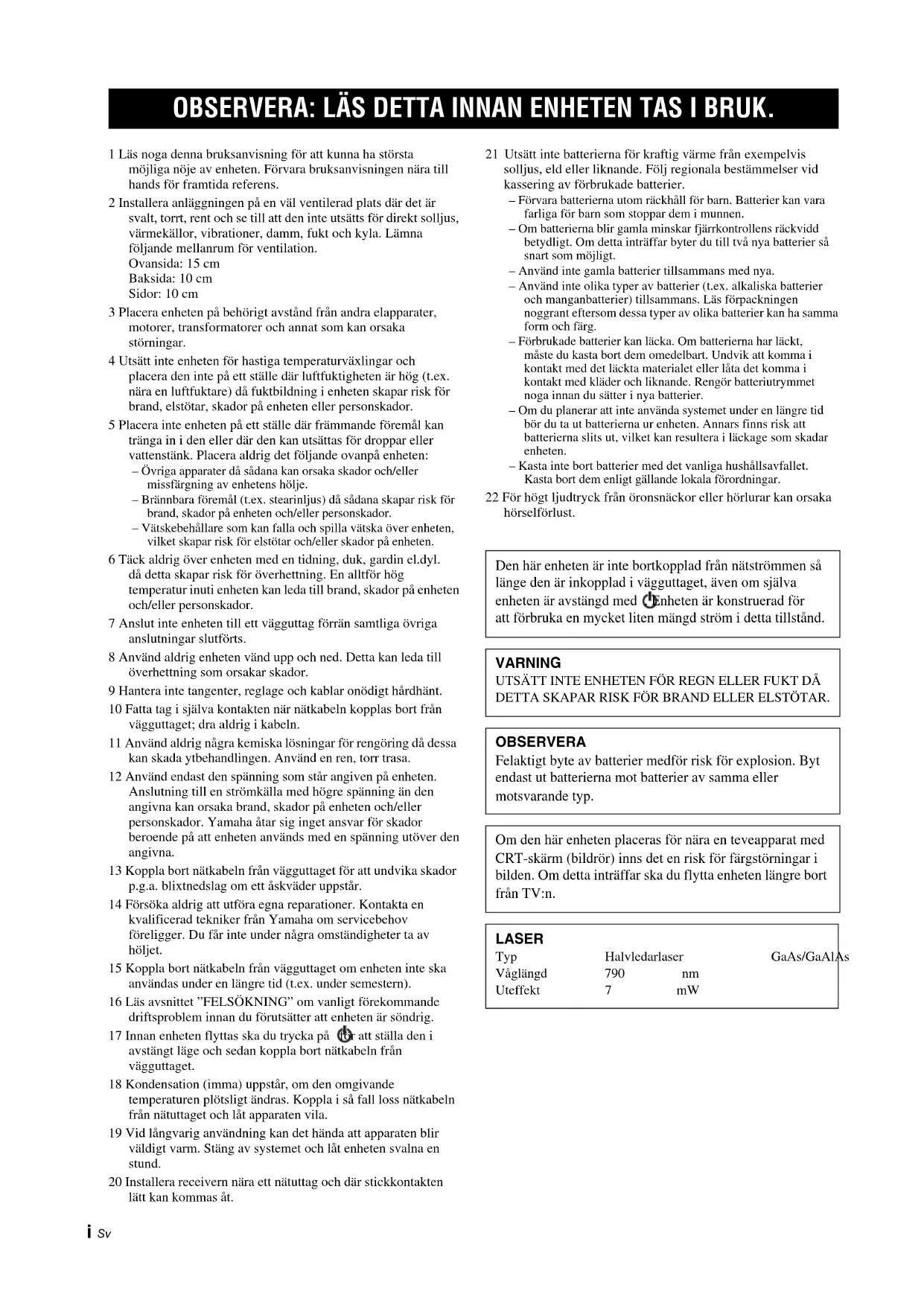

1 Läs noga denna bruksanvisning för att kunna ha största möjliga nöje av enheten. Förvara bruksanvisningen nära till hands för framtida referens.
2 Installera anläggningen på en väl ventilerad plats där det är svalt, torrt, rent och se till att den inte utsätts för direkt solljus, värmekällor, vibrationer, damm, fukt och kyla. Lämna följande mellanrum för ventilation.
Ovansida: 15 cm
Baksida: 10 cm
Sidor: 10 cm
3 Placera enheten på behörigt avständ från andra elapparater, motorer, transformatorer och annat som kan orsaka störningar.
4 Utsätt inte enheten för hastiga temperaturväxlingar och placera den inte på ett ställe där luftfuktigheten är hög (t.ex. nära en luftfuktare) då fuktbildning i enheten skapar risk för brand, elstötar, skador på enheten eller personskador.
5 Placera inte enheten på ett ställe där främmande föremål kan tränga in i den eller där den kan utsättas för droppar eller vattenständ. Placera aldrig det följande ovanpå enheten:
- Övriga apparater då sådana kan orsaka skador och/eller missfärgning av enhetens hölje.
- Brännbara föremål (t.ex. stearinljus) då sådana skapar risk för brand, skador på enheten och/eller personskador.
– Vätskebehållare som kan falla och spilla vätska över enheten, vilket skapar risk för elstötar och/eller skador på enheten.
- Övriga apparater då sådana kan orsaka skador och/eller missfärgning av enhetens hölje. - Brännbara föremål (t.ex. stearinljus) då sådana skapar risk för brand, skador på enheten och/eller personskador. - Vätskebehållare som kan falla och spilla vätska över enheten, vilket skapar risk för elstötar och/eller skador på enheten.
6 Täck aldrig över enheten med en tidning, duk, gardin el.dyl. då detta skapar risk för överhettning. En alltför hög temperatur inuti enheten kan leda till brand, skador på enheten och/eller personskador.
7 Anslut inte enheten till ett vägguttag förrän samtliga övriga anslutningar slutförts.
8 Använd aldrig enheten vänd upp och ned. Detta kan leda till överhettning som orsakar skador.
9 Hantera inte tangenter, reglage och kablar onödigt hårdhänt.
10 Fatta tag i själva kontakten när nätkabeln kopplas bort från vägguttaget; dra aldrig i kabeln.
11 Använd aldrig några kemiska lösningar för rengöring då dessa kan skada ytbehandlingen. Använd en ren, torr trasa.
12 Använd endast den spänning som står angiven på enheten. Anslutning till en strömkälla med högre spänning än den angivna kan orsaka brand, skador på enheten och/eller personskador. Yamaha åtar sig inget ansvar för skador beroende på att enheten används med en spänning utöver den angivna.
13 Koppla bort nätkabeln från vägguttaget för att undvika skador p.g.a. blixtnedslag om ett åskväder uppstår.
14 Försöka aldrig att utföra egna reparationer. Kontakta en kvalificerad tekniker från Yamaha om servicebehov föreligger. Du får inte under några omständigheter ta av höljet.
15 Koppla bort nätkabeln från vägguttaget om enheten inte ska användas under en längre tid (t.ex. under semestern).
16 Läs avsnittet "FELSÖKNING" om vanligt förekommande driftsproblem innan du förutsätter att enheten är söndrig.
17 Innan enheten flyttas ska du trycka på för att ställa den i avstängt läge och sedan koppla bort nätkabeln från vägguttaget.
18 Kondensation (imma) uppstår, om den omgivande temperaturen plötsligt ändras. Koppla i så fall loss nätkabeln från nätuttaget och låt apparaten vila.
19 Vid långvarig användning kan det hända att apparaten blir väldigt varm. Stäng av systemet och låt enheten svalna en stund.
20 Installera receivern nära ett nätuttag och där stickkontakten lätt kan kommas åt.

21 Utsätt inte batterierna för kraftig värme från exempelvis solljus, eld eller liknande. Följ regionala bestämmelser vid kassering av förbrukade batterier.

• Förvara batterierna utom räckhåll för barn. Batterier kan vara farliga för barn som stoppar dem i munnen.
  – Om batterierna blir gamla minskar fjärrkontrollens räckvidd betydligt. Om detta inträffar byter du till två nya batterier så snart som möjligt.
  – Använd inte gamla batterier tillsammans med nya.
• Använd inte olika typer av batterier (t.ex. alkaliska batterier och manganbatterier) tillsammans. Läs förpackningen noggrant eftersom dessa typer av olika batterier kan ha samma form och färg.
• Förbrukade batterier kan läcka. Om batterierna har läckt, måste du kasta bort dem omedelbart. Undvik att komma i kontakt med det läckta materialet eller låta det komma i kontakt med kläder och liknande. Rengör batteriutrymmet noga innan du sätter i nya batterier.
  – Om du planerar att inte använda systemet under en längre tid bör du ta ut batterierna ur enheten. Annars finns risk att batterierna slits ut, vilket kan resultera i läckage som skadar enheten.
• Kasta inte bort batterier med det vanliga hushållsavfallet. Kasta bort dem enligt gällande lokala förordningar.

22 För högt ljudtryck från öronsnäckor eller hörlurar kan orsaka hörselförlust.

Den här enheten är inte bortkopplad från nätströmmen så länge den är inkopplad i vägguttaget, även om själva enheten är avstängd med. Enheten är konstruerad för att förbruka en mycket liten mängd ström i detta tillständ.

WARNING

UTSÄTT INTE ENHETEN FÖR REGN ELLER FUKT DÅ DETTA SKAPAR RISK FÖR BRAND ELLER ELSTÖTAR.

OBSERVERA

Felaktigt byte av batterier medför risk för explosion. Byt endast ut batterierna mot batterier av samma eller motsvarande typ.

Om den här enheten placeras för nära en teveapparat med CRT-skärm (bildrör) inns det en risk för färgstörningar i bilden. Om detta inträffar ska du flytta enheten längre bort från TV:n.

LASER

Typ	Halvledarlaser		GaAs/GaAlAs
Våglängd	790	nm
Uteffekt	7	mW

INNEHÅLL

ANSLUTNINGAR 2

Ansluta högtalarna och antennen 2

Anslutning av nätkabeln....2

Andra anslutningar....3

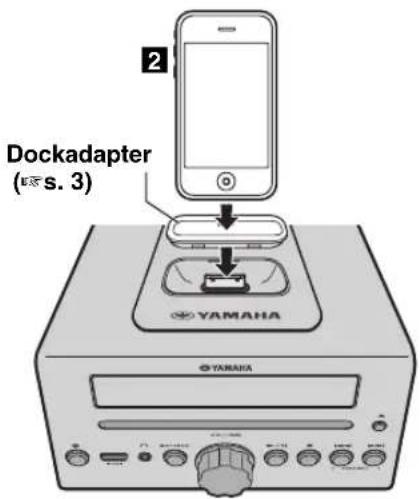

Spela upp musik från iPod ....7

Använda upprepa/blanda spår (endast fjärrkontroll).....8

LYSSNA PÅ CD OCH USB-ENHETER ......9

Lyssna på en CD....9

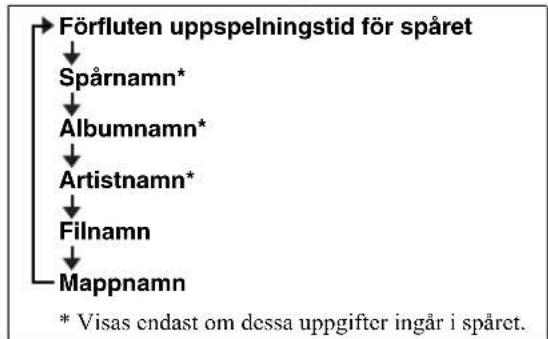

Lyssna på en USB-enhet 10

Använda upprepa/blanda spår (endast fjärrkontroll)....10

Förinställning av radiostationer (endast fjärrkontroll) ...12

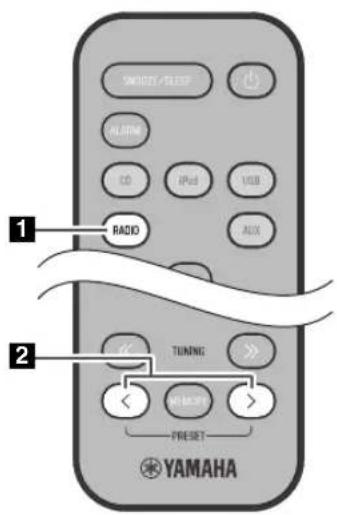

Välja förinställda radiostationer 13

Använda OPTION-menyn 15

Använda insomningstimern....15

Använda alarmfunktionen 16

Använda "DTA Controller" för att ställa in alarmet .....16

Ställa in alarmet 17

Funktioner medan alarmljudet spelas upp ....18

FELSÖKNING ....19

ANMÄRKNINGAR OM SKIVOR

OCH USB-ENHETER....22

SPECIFICATIONER....23

Funktioner

• Spela upp musik från externa enheter som din iPod/iPhone/iPad, ljud/data-CD, USB-enheter eller externa enheter via AUX-uttaget och lyssna på radio.
• Använda din favoritmusik eller signal som alarm. Vid den inställda alarmtiden spelas den musik du valt upp med den volymstyrka du ställt in vilket ger dig en perfekt start på dagen (funktionen IntelliAlarm).
• Du kan använda mer avancerade alarmfunktioner genom att använda den kostnadsfria appen "DTA Controller" för iPod touch/iPhone/iPad (€s. 16).
• Du kan enkelt lagra och hämta 30 av dina favoritradiostationer.
• Justera bas, mellanregister och diskant efter din smak.

◆ Om bruksanvisningen

• Hänvisningar till iPod i denna bruksanvisning omfattar även iPhone.
• Om en funktion kan användas med hjälp av knapparna på själva enheten eller med hjälp av fjärrkontrollen kommer instruktionerna att fokusera på användning av fjärrkontrollen.
• anger varningar som bör iakttas vid användning av receivern samt begränsningar i dess funktioner.
• anger extra förklaringar som hjälper dig att använda receivern bättre.

Medföljande tillbehör

Fjärrkontroll

(Med CR2032-batteri)

Högtalarkabel (1,5 m x 2)

FM-antenn

Dockskydd

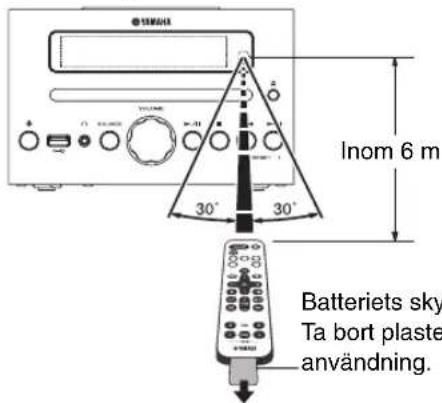

◆ Använda fjärrkontrollen

◆ Byte av batteri i fjärrkontrollen

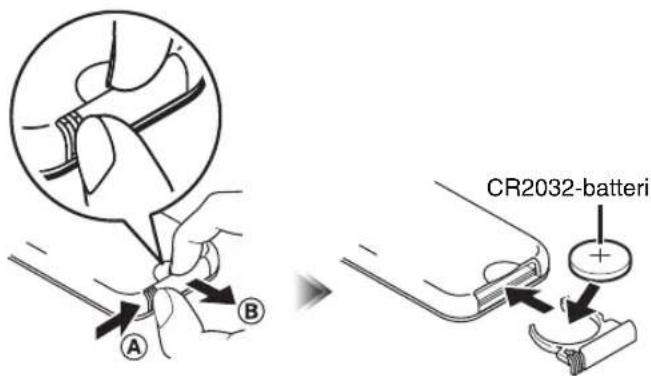

Tryck in frigöringsfliken i riktning Ⓐ och dra sedan ut batterihållaren i riktning Ⓑ.

ANSLUTNINGAR

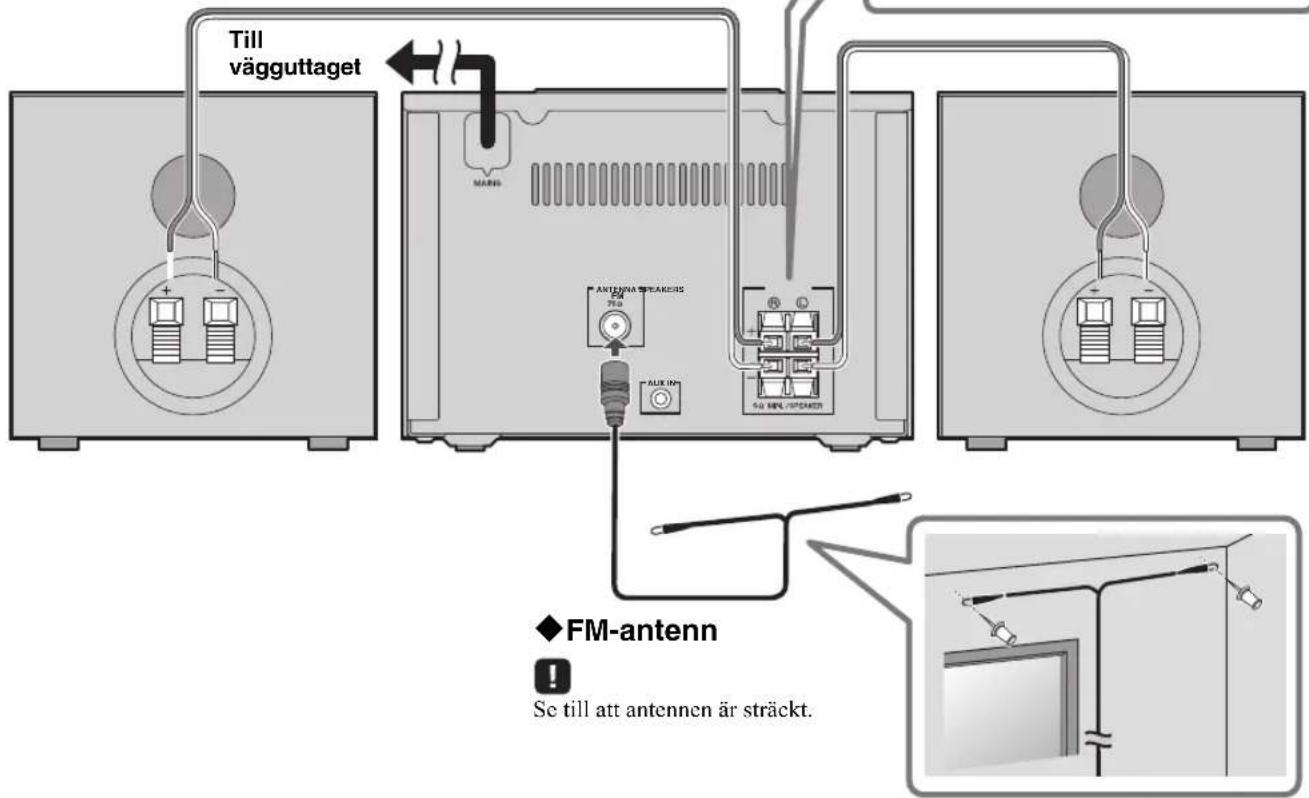

Ansluta högtalarna och antennen

Anslut högtalarna och antennen.

Mottagningen kan bli bättre om du använder en utomhusantenn istället för den medföljande antennen.

Om FM-mottagningen är dålig, försök att justera höjden, riktningen eller placeringen av antennen för att hitta en plats där mottagningen är bättre.

Anslut ej enhetens nätkabel förrän du har anslutit alla andra kablar.

◆Högtalare

!

• Isoleringen på högtalarkabelns spets måste tas bort så att ledaren exponeras.
• Kontrollera anslutningarna, kontrollera att vänster och höger (L, R) samt polaritet (röd: +, svart: -) är korrekt anslutna. Om anslutningarna är felaktiga kan ljudet låta onaturligt och de lägre frekvenserna kan vara bristfälliga. Om anslutningarna är felaktiga kanske inget ljud alls hörs.
• Se till att högtalarnas ledare ej vidrör varandra och att ledarna inte heller vidrör någon annan metalldel. Detta kan skada enheten eller högtalarna.
• Använd endast de medföljande högtalarna. Användning av andra högtalare kan ge ett onaturligt ljud.
• Om du använder denna enhet i närheten av en CRT-skärm och observerar förvrängda färger eller brus på skärmen, flytta högtalarna längre ifrån skärmen.

Tvinna de blottlagda ledningarna ordentligt så att enskilda trådar inte spretar.

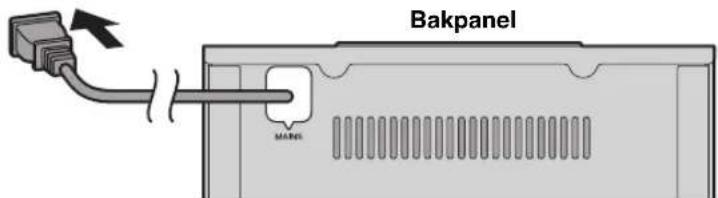

Anslutning av nätkabeln

När alla anslutningar är kopplade, anslut denna enhets nätkabel till vägguttaget.

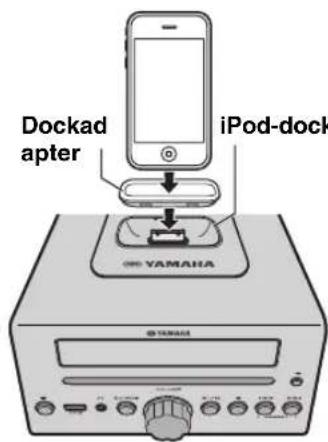

Anslut din iPod till iPod-dockan på toppanelen. För information om kompatibla iPod-modeller se "SPECIFIKATIONER" (s. 23).

!

• Se till att använda en dockadapter som är kompatibel med din iPod. Om du inte använder en adapter eller om adaptern inte är kompatibel kan detta resultera i en lös eller dålig anslutning som kan skada kontakten. För mer information om dockadaptrar, se Apples officiella webbplats.
• Om en iPod i skyddsfodral ansluts med våld kan kontakten skadas. Avlägsna skyddsfodralet innan du ansluter.
• När din iPod inte används, sätt på dockskyddet för att skydda kontakten.

• Din iPod laddas automatiskt när den är ansluten till dockan. Om en USB-enhet väljs som ljudkälla kommer din iPod inte att laddas.
• Din iPod kan också spela upp musik och laddas medan den är ansluten till USB-porten. För att åstadkomma detta, välj USB som ljudkälla (s.10).
• Du kan ta bort din iPod under uppspelning.

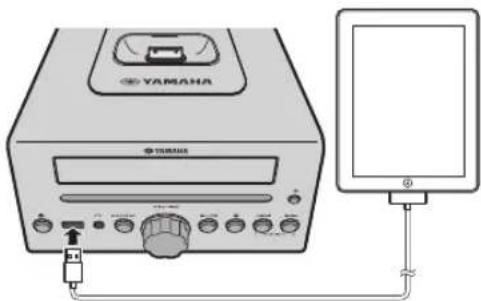

iPad

Anslut din iPad till frontpanelens USB-port. För information om kompatibla iPad-modeller se “SPECIFIKATIONER” (s. 23).

!

Använd dockanslutning till USB-kabeln som följde med din iPad.

• När du sätter igång systemet och ställer in USB som ljudkälla kommer din anslutna iPad att laddas.
• Du kan ta bort din iPad under uppspelning.

USB-enhet

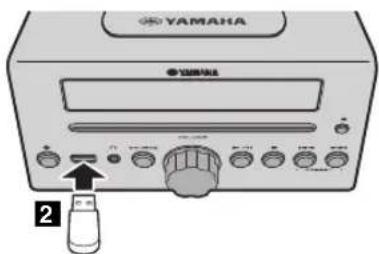

Anslut USB-enheten till USB-porten på frontpanelen. För information om spelbara filer, se “ANMÄRKNINGAR OM SKIVOR OCH USB-ENHETER” (s. 22).

Stoppa uppspelningen innan USB-enheten kopplas ur.

Tips

När du sätter på strömmen och ställer in USB som ljudkälla kommer USB-enheten som är ansluten till denna enhet att laddas.

◆ Externa enheter

Anslut din externa enhet med en 3,5 mm minikontakt till AUX-uttaget på denna enhets bakpanel.

Anslut din iPod här (s. 3, 6, 7).

Se till att använda en dockadapter som är kompatibel med din iPod (s. 3).

②Frontpanelens teckenfönster

Klockan och annan information visas här.

③Skivöppning

Sätt i en CD här (s. 9).

④ (Ström)

Tryck för att slå på/stänga av systemet.

⑤USB-port

Anslut din USB-enhet/iPod/iPhone/iPad här (s. 3, 10).

⑥ (Hörlursuttag)

Anslut hörlurar här.

⑦SOURCE

Ändra ljudkälla för uppspelning.

Genom att trycka flera gånger kommer valet att ändras i följande ordning:

CD→Pod →USB→FM AUX tillbaka till CD

⑧VOLUME

Justera volymen.

⑨Ljudknappar

Använd dessa för att styra iPod/CD/USB-enheten.

▶II: Spela/pausa

■: Stopp

|◀◀/▶▶: Hoppa över, sök bakåt/framåt (tryck och håll inne)

⑩PRESET

Använd dessa knappar för att välja en lagrad radiostation (förinställd) (s. 13).

⑪ (Utmatning)

Mata ut CD-skivan (kan ej användas när OPTIONmenyn (s. 15) visas).

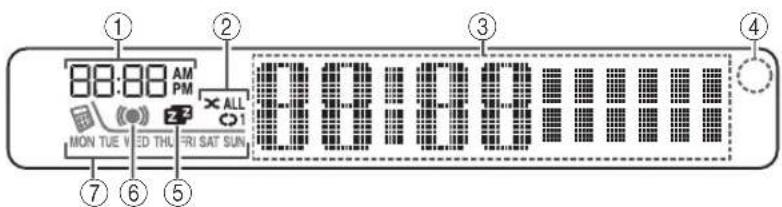

Frontpanelens teckenfönster

①Tidpunkt för alarm

Här visas alarmtiden (s. 17).

②Indikator för upprepad/blandad

Visar uppspelningsläge (s. 8, 10).

Visar diverse information som klockslag, information om vilket spår som spelas upp och radiostationens frekvens.

④Signalmottagare för fjärrkontroll

Se till att denna sensor ej är blockerad (s. 1).

⑤Insomningsindikator

Lyser om insomningstimern har ställts in (s. 15).

⑥Alarmindikator

Lyser om alarmet har ställts in (s. 17).

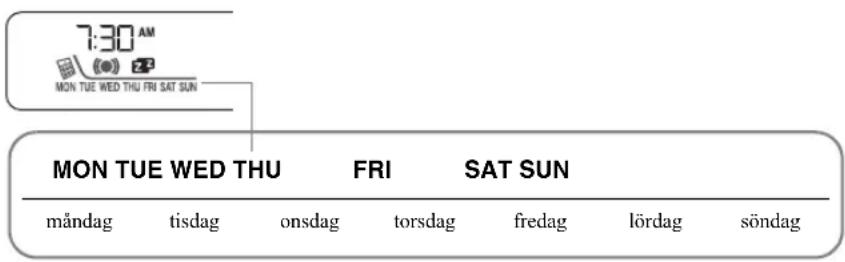

⑦Indikator för veckoalarm

Visar alarminformation som ställs in med den kostnadsfria appen "DTA Controller" för iPod touch/ iPhone/iPad (s. 16).

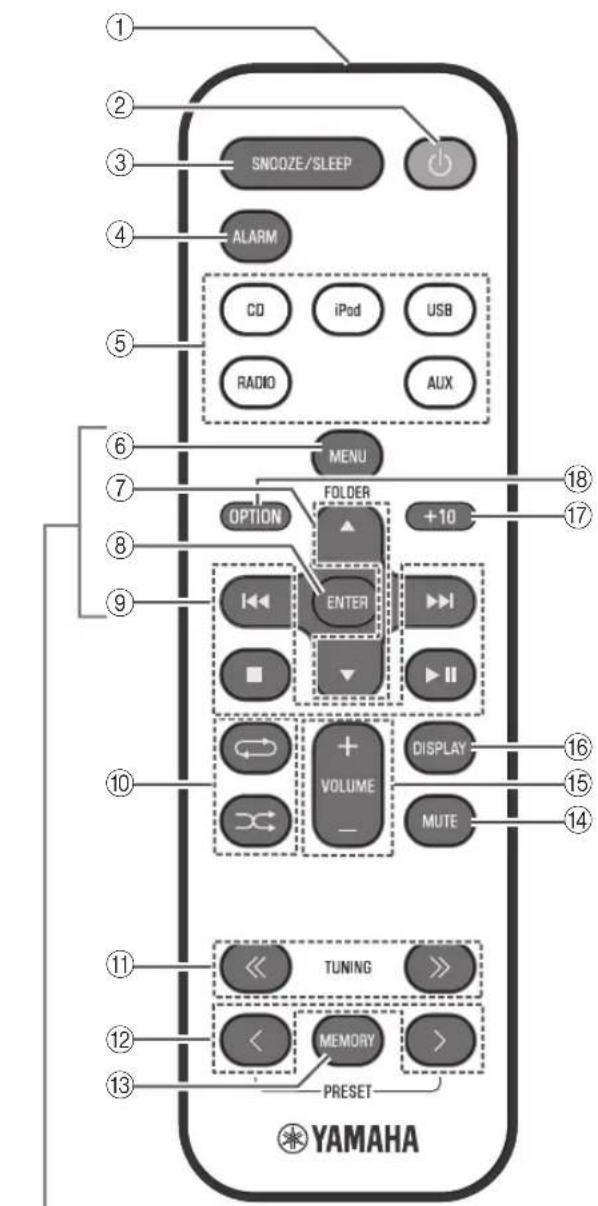

Fjärrkontroll

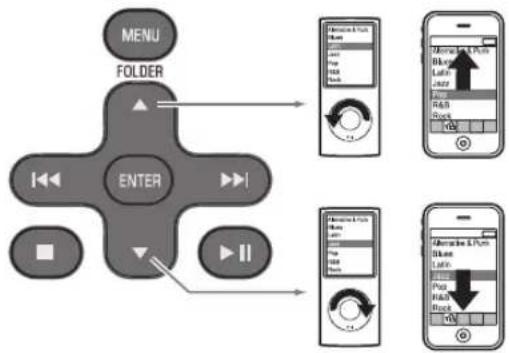

Kontrollknappar för iPod

①Fjärrkontrollens signalsändare

② (Ström)

Tryck för att slå på/stänga av systemet.

③SNOOZE/SLEEP

Ställer in insomningstimern eller slår över alarmet i snooze-läge (s. 15, 18).

④ ALARM

Aktiverar/stänger av alarmet (s. 18).

⑤Källknappar

Ändra ljudkälla för uppspelning. Om du trycker på någon av dessa knappar medan systemet är avstängt kommer det automatiskt att sättas igång.

⑥MENU

Byter menyval på din iPod/återgår till föregående meny (s. 7).

⑦ FOLDER ▲/▼

Ändra uppspelningsmapp för uppspelning av musik på data-CD eller USB-enhet (s. 9, 10).

Välj ett alternativ eller redigera numeriska värden (s. 7, 15).

⑧ENTER

Bekräfta ett valt alternativ eller värde.

⑨Ljudknappar

Använd dessa för att styra iPod/CD/USB-enheten.

■: Stopp

▶II: Spela/pausa

: Hoppa över, sök bakåt/framåt (tryck och håll inne)

⑩ (Upprepa)/ (Blanda)

Spela upp musik på en iPod, CD eller USB-enhet i upprepa/blanda-läge (s. 8, 10).

⑪TUNING «/ »

Ställ in radiofrekvens (s. 11, 12).

⑫PRESET

Stäng av eller återställ ljudet.

⑮VOLUME +/-

Justera volymen.

⑯DISPLAY

Växla informationen som visas i frontpanelens teckenfönster (s. 6, 7, 9, 10, 11).

⑰+10

Hoppa fram tio spår från det spår som nu spelas.

När en data-CD eller en USB-enhet spelas upp hoppar denna knapp över tio spår i samma mapp.

⑱OPTION

Använd OPTION-menyn (s. 15) för att ställa in enhetens datum och tid.

◆ För att kopiera tiden från din iPod

◆ Ställa in klockan manuellt

Klockan visas som nedan.

Jan Feb Mar Apr May Jun
januari	februari	mars	april	maj	juni
Jul	Aug	Sep	Oct	Nov	Dec
juli	augusti	september	oktober	november	december

Tryck på OPTION.

OPTION-menyn visas.

2 Tryck ▲/▼ och välj "CLOCK SET" och tryck sedan ENTER.

I teckenfönstret visas "CLOCK YEAR" och det numeriska värdet som ska ställas in blinkar.

3 Sätt din iPod i iPod-dockan (s. 3).

Tiden kommer att kopieras från din iPod till denna enhet. Tryck ENTER för att bekräfta i följande ordning: år → månad dag tinnme minat.

När inställningen av klockan är färdig visas "Completed!" i teckenfönstret.

• Du kan välja klockans format (12 timmar/24 timmar) genom att trycka på DISPLAY.
• Tiden kopieras inte om din iPod redan är ansluten eller om den inställda ljudkällan är USB.

!

Tidsinställningarna återställs om enheten inte har ström i cirka en timme.

Tryck på OPTION.

OPTION-menyn visas.

2 Tryck ▲/▼ och välj "CLOCK SET" och tryck sedan ENTER.

I teckenfönstret visas "CLOCK YEAR" och det numeriska värdet som ska ställas in blinkar.

3 Ställ in datum och tid.

Tryck ▲ / ▼ för att redigera de numeriska värdena och tryck sedan ENTER för att bekräfta inställningen.

Ställ in posterna i ordningen år -månad dag timme → minut.

När inställningen av klockan är färdig visas "Completed!" i teckenfönstret.

När du slutför klockans inställningar ställs klockan in till sekund 0.

• När dessa inställningar görs kan du trycka på DISPLAY för att välja klockans format (12 timmar/24 timmar).
• Om du vill avbryta utan att ändra några inställningar, tryck på OPTION innan du bekräftar ändringarna.

!

Tidsinställningarna återställs om enheten inte har ström i cirka en timme.

LYSSNA PÅ iPod

Spela upp musik från iPod

• För information om kompatibla iPod-modeller se "SPECIFIKATIONER" (s. 23).
• Din iPod kan också spela upp musik och laddas medan den är ansluten till USB-porten. För att åstadkomma detta, välj USB som ljudkälla (s. 10).

1

Tryck på källknappen iPod för att växla till iPod som ljudkälla.
2 Sätt din iPod i iPod-dockan (s. 3).
3 Spela upp iPod.

Uppspelningen kan styras med antingen fjärrkontrollen, din iPod eller enhetens frontpanel (s. 4, 5).

- Om du gör något av följande och du valt någon annan ljudkälla än USB växlar enheten automatiskt ljudkällan till iPod även om systemet är avstängt:

• Ansluter din iPod till iPod-dockan i uppspelningsläge.

• Spelar upp med din anslutna iPod.

• Om en USB-enhet väljs som ljudkälla kommer din iPod inte att laddas.

• Du kan ta bort din iPod under uppspelning.
• Om iPod väljs som ljudkälla stängs denna enhet automatiskt av om du inte ansluter din iPod till iPod-dockan eller utför något annat på enheten under 60 minuter.

◆ Menyfunktioner för iPod (endast fjärrkontroll)

Du kan använda fjärrkontrollen för att styra din iPod.

MENU: Byt menyval/återgå till föregående meny

▲/▼: Flytta mellan alternativ i menyn

ENTER: Bekräfta

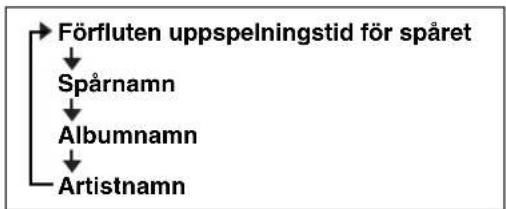

◆ Visa information (endast fjärrkontroll)

Om du trycker på DISPLAY på fjärrkontrollen medan ett spår spelas upp eller pausas visas informationen i frontpanelens teckenfönster och skiftar i följande ordning:

Använda upprepa/blanda spår (endast fjärrkontroll)

Uppspelningsstatusen visas av indikatorn för upprepa/blanda i frontpanelens teckenfönster.

◆ Upprepad uppspelning

Tryck på (upprepa) flera gånger för att välja ett av följande uppspelningslägen:

Ingen visning: Av

Alla

◆ Blandad uppspelning

Tryck på ⬇(hlanda) flera gånger för att välja ett av följande uppspelningslägen:

Ingen visning: Av

Funktionen eller skärmen för upprepa/blanda spår kan variera beroende på typ av iPod eller programvaruversion.

LYSSNA PÅ CD OCH USB-ENHETER

Nedan beskrivs hur enheten fungerar vid uppspelning av spår/filer från CD/USB-enhet.

• Om CD:n/USB-enheten som spelas upp stoppas kommer spåret du lyssnade på att spelas från början nästa gång uppspelning startas.
• Om du trycker på ■ när uppspelningen stoppas spelas spåren upp enligt följande nästa gång uppspelningen startas:

- Ljud-CD: från CD:ns första spår.

- Data-CD*/USB-enhet: från första spåret i den mapp som innehöll det spår du lyssnade på förra gången.

• Den här enheten stänger av systemet automatiskt 60 minuter efter att uppspelning av CD/USB-enhet har stoppats om inget utförts på enheten.
  * En "data-CD" är en CD med MP3/WMA-filer.

För information om spelbara skivor och filer, se "ANMÄRKNINGAR OM SKIVOR OCH USB-ENHETER" (s. 22).

Lyssna på en CD

1 Tryck på källknappen CD för att växla till CD som ljudkälla.

Om en CD redan satts i startar uppspelningen.

2 Sätt i en CD i skivöppningen.

Uppspelningen startar automatiskt.

Uppspelningen kan styras med antingen fjärrkontrollen eller enhetens frontpanel (s. 4, 5).

Sätt i CD:n med etiketten uppåt.

Mappar och filer på en data-CD spelas upp i alfabetisk ordning.

◆ Hoppa över mappar (endast fjärrkontroll)

Medan en data-CD spelas kan du använda fjärrkontrollens knapp FOLDER ▲/▼ för att välja mapp.

◆ Visa information (endast fjärrkontroll)

Mappnumret (endast för data-CD) eller spår-/filnumret visas i några sekunder när uppspelning påbörjas eller när du hoppar över spår.

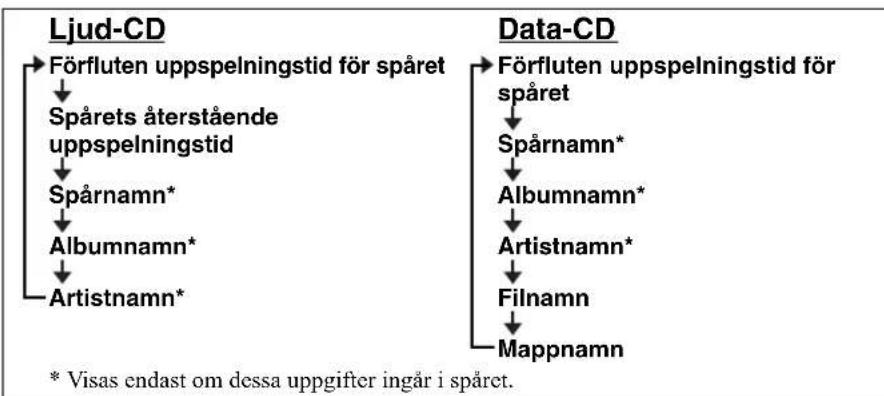

Om du trycker på DISPLAY på fjärrkontrollen medan ett spår spelas upp eller pausas visas informationen i frontpanelens teckenfönster och skiftar i följande ordning:
    note right of A
        * Visas endast om dessa uppgifter ingår i spåret.
    end

Lyssna på en USB-enhet

1

1 Tryck på källknappen USB för att växla till USB som ljudkälla.

Om en USB-enhet redan satts i startar uppspelningen.

② Anslut en USB-enhet till USB-porten.

Uppspelningen startar automatiskt.

Uppspelningen kan styras med antingen fjärrkontrollen, enhetens frontpanel eller USB-enheten (s. 4, 5).

• Mappar och filer spelas upp i den ordning som de skrevs till enheten.
• Din iPod/iPhone/iPad kan också spela upp musik och laddas medan den är ansluten till USB-porten.

Stoppa uppspelningen innan USB-enheten kopplas ur.

◆ Hoppa över mappar (endast fjärrkontroll)

Medan en USB-enhet spelas kan du använda fjärrkontrollens knapp FOLDER ▲ /▼ för att välja mapp.

◆ Visa information (endast fjärrkontroll)

Mappnumret/filnumret visas i några sekunder när uppspelning påbörjas eller när du hoppar över spår.

Om du trycker på DISPLAY på fjärrkontrollen medan ett spår spelas upp eller pausas visas informationen i frontpanelens teckenfönster och skiftar i följande ordning.

Använda upprepa/blanda spår (endast fjärrkontroll)

Uppspelningsstatusen visas av indikatorn för upprepa/blanda i frontpanelens teckenfönster.

◆ Upprepad uppspelning

Tryck på (upprepa) flera gånger för att välja ett av följande uppspelningslägen:

Ingen visning: Upprepningsläget avstängt

1: 1 spår

: Alla spår i mappen (cndast data-CD/USB-enhet)

Alla spår

◆ Blandad uppspelning

Tryck på 📄(b)anda) flera gånger för att välja ett av följande uppspelningslägen:

Ingen visning: Blandat läge avstängt

∞ : Alla spår i mappen (cendast data-CD/USB-cnhct)

XX ALL: Alla spår

LYSSNA PÅ RADIO

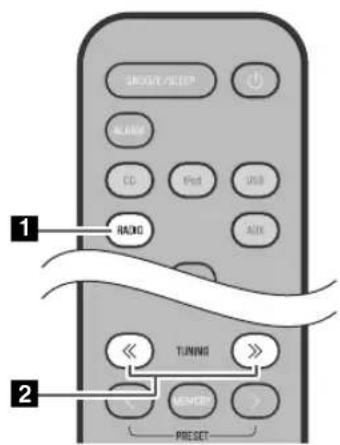

Välja en radiostation

För att lyssna på en radiostation, anslut antennen som beskrivet i "Ansluta högtalarna och antennen" (s. 2).

f Tryck på källknappen RADIO för att växla till FM-radio som ljudkälla.
2 Ställa in radiostationer

Automatisk inställning:

Tryck och håll nere TÜNING «/».

Manuell inställning:

Tryck på TUNING «flera gånger.

Om du ställer in en station manuellt medan FM tas emot kommer ljudet spelas i mono.

♦ Visa information (endast fjärrkontroll)

Om du trycker på DISPLAY på fjärrkontrollen skiftar den information som visas i frontpanelens teckenfönster i följande ordning:

Förinställt nummer och frekvens Møttagningsstatus\*

* Exempel på indikering av mottagningsstatus.

TUNED/STEREO: En stark FM-sändning i stereo tas emot.

TUNED/MONO: En FM-sändning i mono tas emot (även om FM-sändningen sänds ut i stereo kommer mottagningen att spelas upp i mono om signalen är svag).

Not TUNED: Ingen sändning tas emot.

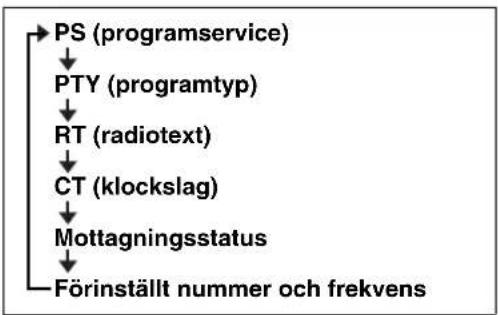

Visa information från Radio Data System

Om du trycker på DISPLAY på fjärrkontrollen medan information från Radio Data System tas emot visas informationen i frontpanelens teckenfönster och skiftar i följande ordning:

Om signalen från RDS-stationen är för svag kan det hända att denna enhet inte kan ta emot fullständig RDS-information. I synnerhet RT (radiotext) använder mycket bandbredd så den kan vara mindre tillgänglig jämfört med andra typer av information.

Förinställning av radiostationer (endast fjärrkontroll)

Använd förinställningsfunktionen för att spara dina 30 favoritkanaler.

◆ Automatisk förinställning

Denna metod ställer endast automatiskt in och förinställer de stationer som har bra mottagning.

12

AUTO PRESET Press MEMORY

◆ Manuell förinställning

PRESET MEMORY FM01 87.50MHz

1 Tryck och håll nere MEMORY.

"AUTO PRESET" visas och "Press MEMORY" blinkar.

2 Tryck på MEMORY.

Automatisk förinställning startas.

När förinställningen är slutförd visas "Completed!" i teckenfönstret.

När du använder automatisk förinställning rensas alla sparade stationer och de nya sparas.

Om du vill avbryta automatisk förinställning innan den slutförts, tryck på ■

1 Tryck på TUNING « / » för att ställa in en station som du vill förinställa.

2 Tryck på MEMORY.

I teckenfönstret visas "PRESET MEMORY," och det förinställda numret blinkar.

3 Tryck på PRESET för att välja det förinställda nummer du vill spara.

• Det lägsta nummer som ej sparats ännu kommer att väljas först.
• Om du vill avbryta förinställningen, tryck på ■
• Om du väljer ett förinställt nummer dit en station redan sparats kommer den att skrivas över med den nya stationen.

4 Tryck på MEMORY.

När förinställningen är slutförd visas "Completed!" i teckenfönstret.

◆ Ta bort en sparad förinställd station (OPTION-menyn)

1 Tryck på OPTION.

OPTION-menyn visas.

② Tryck ▲/▼ och välj PRESET DELETE och tryck sedan ENTER.

3 Tryck på ▲/▼ för att välja det förinställda nummer du vill ta bort.

Om du vill avbryta utan att ta bort, tryck på OPTION.

4 Tryck ENTER för att slutföra.

När förinställningen är slutförd visas "Deleted!" i teckenfönstret.

5 Tryck OPTION för att gå ur menyn.

Välja förinställda radiostationer

1 Tryck på källknappen RADIO för att växla till FM-radio som ljudkälla.
2 Tryck på PRESET </> för att välja den radiostation du vill lyssna på.

Du kan endast välja förinställda stationer som sparats.

• Stäng av systemet innan du ansluter ljudkabeln.
• Skruva ner volymen på enheten och på den externa ljudenheten innan anslutning.

2 Tryck på för att starta systemet.

3 Tryck på källknappen AUX för att växla till AUX som ljudkälla.
4 Starta uppspelning på den anslutna externa ljudenheten.

ANVÄNDBARA FUNKTIONER

Använda OPTION-menyn

När du trycker på OPTION visas OPTION-menyn i frontpanelens teckenfönster där du kan göra följande inställningar:

!

▲ (EJECT-knappen) kan ej användas när OPTION-menyn visas.

OPTION-menyn Inställning eller intervall Se sida
PRESET DELETE	Tar bort en sparad förinställd station (visas endast om ljudkällan är FM).	12
DIMMER	Justera ljusstyrkan för frontpanelens teckenfönster (*1: ljus, 2: medium, 3: dämpad).	-
EQ LOW	Justerar toncens karaktär (låga frekvenser) (-10 - 0* - +10 dB).	-
EQ MID	Justerar tonens karaktär (mellanfrekvenser) (-10 - 0* - +10 dB).	-
EQ HIGH	Justerar toncens karaktär (höga frekvenser) (-10 - 0* - +10 dB).	-
BALANCE	Justerar volymbalansen mellan vänster och höger högtalare (L+10 - CENTER* - R+10).	-
POWER SAVING	Skiftar avstängningslägetNORMAL: Visa klockanEn iPod kan laddas i iPod-dockan och alarmet kommer att fungeraECO*: Klockan visas ej(energisparläge) En iPod kan laddas i iPod-dockan men alarmet kommer inte fungera	-
AUTO POWER OFF	Du kan ställa in en tid då systemet stängs av automatiskt.Om systemet inte används under den tid du ställt in stängs systemet automatiskt av (TIME 12H*: 12 timmar, TIME 8H: 8 timmar, TIME 4H: 4 timmar, OFF: systemet kommer inte att stängas av).	-
CLOCK SET	Ställer in datum och tid.	6
ALARM SET	Ställer in alarmet.	17

* Standardinställning

Göra inställningar

1 Tryck på OPTION. OPTION-menyn visas.

2 Tryck ▲/▼ och välj det alternativ du vill ställa in och tryck sedan ENTER.

3 Tryck ▲/▼ för att ändra inställningen och tryck sedan ENTER för att bekräfta. Om du vill fortsätta göra andra ändringar, upprepa stegen från steg 2.

4 Tryck OPTION för att gå ur menyn.

Om du vill avbryta utan att ändra några inställningar, tryck på OPTION innan du bekräftar ändringarna.

Använda insomningstimern

När den valda tidsperioden har förflutit stängs systemet av automatiskt.

Tryck flera gånger

Tryck på SNOOZE/SLEEP flera gånger för att välja den tid som ska gå innan systemet stängs av. Du kan ställa in 30, 60, 90, 120 eller OFF minuter. När du valt en tid sätts insomningstimern igång och insomningsindikatorn (z ^2 ) visas i frontpanelens teckenfönster.

Om du trycker på SNOOZE/SLEEP när insomningstimern är aktiverad kommer denna att inaktiveras.

Använda alarmfunktionen

Enheten har en alarmfunktion (IntelliAlarm) som spelar upp ljudkällor eller ljudsignaler (internt alarmljud) vid den inställda tidpunkten genom flera olika metoder. Alarmfunktionen har följande funktioner:

◆ 3 sorters alarm

Välj bland tre sorters alarm som kombinerar musik och signalljud.

SOURCE+BEEP	Den valda ljudkällan och signalen spelas upp på förinställd tidpunkt. Uppspelning av källa börjar tona in 3 minuter innan den förinställda tiden och volymen ökar gradvis till den inställda nivån. Sedan aktiveras pipljudet vid den förinställda tiden.
SOURCE	Den valda ljudkällan spelas upp vid utsatt tid. Intoningsvolymen ökar gradvis till den inställda volymen.
BEEP Signalljudet	spelas upp på den förinställda tiden.

◆ Flera ljudkällor

Du kan välja mellan iPod, ljud-CD, data-CD, USB-enhet eller radio. Följande uppspelningssätt kan också väljas beroende på ljudkällan:

Källa Uppspelningsmetod Funktion
iPod	Spellista*	En spellista som sparats på din iPod spelas upp upprepade gånger. För att spela upp en spellista måste du skapa en sådan med titeln "ALARM Yamaha DTA" i förväg.När du anger spellistans namn, använd mellanslag av typen enkelbyte för att skilja ord åt.Använd även tecken av typen enkelbyte och se till att versaler/gemener används korrekt.
	Återuppta uppspelning	Om spellistan "ALARM Yamaha DTA" inte kan hittas på din iPod återupptar enheten uppspelning från det senaste spåret du lyssnat på.
Ljud-CD	Valt spår Det valda spåret	spelas upp i upprepningsläge.
	Återuppta uppspelning Det	det spår du lyssnade på senast spelas upp.
Data-CD/USB-enhet	Mapp Den valda mappen	spelas upp i upprepningsläge.
	Återuppta uppspelning Det	det spår du lyssnade på senast spelas upp.
FM	Förinställd kanal Den valda förinställda radiostationen spelas upp.
	Återuppta uppspelning Den	den radiokanal du lyssnade på senast spelas upp.

* För information om hur du skapar en spellista, se instruktioner för din iPod eller iTunes.

◆Snooze

Snooze-funktionen gör att alarmet spelas upp igen efter 5 minuter (s. 18).

Använda "DTA Controller" för att ställa in alarmet

Genom att använda applikationen "DTA Controller" för iPod touch/iPhone/iPad kan du göra detaljerade alarminställningar som du inte kan göra med bara enheten. Du kan specificera en alarmtid för varje veckodag (Weekly Alarm) och ställa in IntelliAlarm som du önskar.

Frontpanelens teckenfönster visar information om veckoalarmet du ställt in.

För mer information se bruksanvisningen för "DTA Controller" på produktens webbplats.

Ställa in alarmet

Ställa in tidpunkt och typ av alarm (OPTION-menyn)

Alarmet fungerar inte om enheten är i energisparläge (rs s. 15). För att använda alarmet ställ in POWER SAVING i OPTION-menyn till NORMAL.

Tidpunkt för alarm

1 Tryck på OPTION.

OPTION-menyn visas.

② Tryck ▲/▼ och välj "ALARM SET" och tryck sedan ENTER.

Alarmindikatorn ( [ ] ) och det numeriska värdet du ställer in blinkar.

3 Ställ in alarmet.

Ställ in ①-⑤ beskrivna nedan.

Tryck ▲ / ▼ och välj ett numeriskt värde och tryck ENTER för att bekräfta.

Val	Inställning eller intervall
1 ALARM SELECT	* Detta kan väljas efter att du använt "DTA Controller" för att ställa in alarmet (18's. 16).Om du inte använder "DTA Controller", fortsätt till 2.ONE DAY: Ett alarm ljuder bara en gång vid den valda tidpunkten.WEEKLY: Ett alarm vars tidpunkt kan ställas in för varje veckodag (detta kan endast ställas in med "DTA Controller").Om du har valt WEEKLY är inställningen av alarmet färdigt.
2 ALARM TIME	Gör inställningarna i ordningen timmar → minuter.
3 ALARM TYPE	Välj mellan SOURCE+BEEP, SOURCE eller BEEP.För mer information se "3 sorters alarm" (s. 16).Om du väljer BEEP, fortsätt till steg 5.
4 SOURCE(Om du väljer SOURCE+BEEP eller SOURCE som alarmtyp)	iPod: Spela upp musik från din iPod (se "Fleraljudkällor" (s. 16)).CD: Spela upp musik från en CD.Välj spårnummer (data-CD: mappnummer)(RESUME, 1-99).USB: Spela upp musik från en USB-cnhct.Välj mappnummer (RESUME, 1-999).FM: Spela en radiostation.Välj ett förinställt nummer (RESUME, 1-30).!Om källan inte kan spelas upp vid den inställda tidpunkten för alarmet (t.ex. p.g.a. att din iPod inte är ansluten), spelas signalljudet upp. Om du väljer RESUME när du väljer nummer för spår/mapp/förinställd radiostation spelas det senast uppspelade spåret/mappen/stationen (återuppta uppspelning).
5 VOLUME	Anger alarmets volym (5-60).

4 Slutför inställningarna.

När du ställt in VOLUME i steg ⑤ visas "Completed!" i teckenfönstret och inställningarna är bekräftade.

Alarmet är nu på och alarmindikatorn (I lyser.

Om du trycker på OPTION eller stänger av systemet medan du gör alarminställningar avbryts inställningarna.

ANVÄNDBARA FUNKTIONER

◆ Sätta på och stänga av alarmet

Tryck ALARM för att slå på/stänga av alarmet.

När alarmet är på tänds alarmindikatorn ( [10] ) alarmtiden visas. Om du trycker på ALARM igen kommer alarmindikatorn ( [10] ) alarmet att stängas av.

Om POWER SAVING är satt till ECO i OPTION-menyn fungerar inte alarmet (s. 15).

Funktioner medan alarmljudet spelas upp

När det inställda klockslaget inträffar spelas det valda alarmljudet upp. Medan alarmet spelas upp kan du göra följande.

◆ Pausa alarmet (Snooze)

Snooze stoppar alarmet och sätter igång igen efter 5 minuter.

- Om SOURCE + BEEP är inställt som alarmtyp kan du trycka på SNOOZE/SLEEP en gång för att stoppa signalljudet och två gånger för att stoppa ljudkällan. Fem minuter efter att ljudkällan stoppats börjar den tona in igen och signalljudet återupptas.

- De andra knapparna på enheten med undantag för ångerar också som snoozeknapp.

Stänga av alarmet

- Du kan också stoppa alarmet genom att hålla nere SNOOZE/SLEEP.

- Om du inte stoppar alarmet stoppas det automatiskt efter 60 minuter och systemet stängs av.

- Alarminställningen sparas även om alarmet stängs av. Om du sätter igång alarmet igen genom att trycka på ALARM ljuder alarmet med de föregående inställningarna.

FELSÖKNING

Kontrollera först följande lista vid problem med enheten. Om du inte kan lösa ditt problem med hjälp av någon av lösningarna här, eller om problemet inte finns med nedan, stänger du av enheten och kopplar ur den. Kontakta sedan närmaste auktoriserade Yamahaåterförsäljare eller servicecenter.

Allmänt

Problem Orsak Lösning
Inget ljud från högtalarna. Volymen	kan vara inställd på lågsta nivån eller ljudet är tystat.	Justera volymen.
	Källan kan vara felaktig. Välj korrekt källa.
	Högtalarna kan vara felaktigt anslutna.	Kontrollera anslutningarna (s. 2).
	Hörlurar är anslutna.	Ta bort hörlurarna.
	Volymen på en externt ansluten enhet är inte tillräckligt hög.	Höj volymen på den externa enheten.
Ljudet stängs plötsligt av.	Insomningstimern kan vara inställd (s. 15).	Starta systemet och spela upp källan igen.
	Funktionen automatisk systemavstängning kan ha stängt av systemet.	När den valda tiden förflutit för AUTO POWER OFF i OPTION-menyn (s. 15) eller när 60 minuter har gått utan att något utförts på systemet efter att en USB-enhet stoppats eller en CD spelats upp stängs systemet automatiskt av.
Ljudet bryts av/har distorsion eller ett onormalt oljud/ störningar hörs.	Ingångskällans volym är för hög eller enhetens volym är för hög (särskilt basljudet).	Justera volymen med VOLUME eller använd OPTION-menyn (s. 15) för att justera basomfånget. Om en extern enhet spelas upp, sänk volymen på den externa enheten.
Enheten fungerar inte som den ska.	Enheten kan ha utsatts för en stark elektrisk stöt, exempelvis från ett blixtnedslag eller en stor mängd statisk elektricitet, eller så fungerar inte strömtillförseln.	Starta om systemet genom att hålla nere ⏻ i cirka 10 sekunder.
Systemet startas, men stängs av direkt.
Digital utrustning eller högfrekvensutrustning orsakar störningsljud.	Enheten kanske står för nära den digitala utrustningen eller högfrekvensutrustningen.	Placera enheten längre bort från sådan utrustning.
Klockinställningen har raderats.	Enheten har haft nätkabeln urkopplad ur vägguttaget i cirka en timme.	Anslut strömkabeln till vägguttaget igen och ställ klockan på nytt (s. 6).
Din iPod spelar inte upp vid alarmtiden fastän iPod är inställd som alarmkälla.	iPod-spelaren sitter inte i iPod-dockan.	Sätt iPod-spelaren i iPod-dockan (s. 3).
Alarmet låter inte.	Systemet är försatt i energisparläge.	Ställ in POWER SAVING till NORMAL i OPTION-menyn (s. 15).
Frontpanelens teckenfönster visar "ALARM not work" och alarmet kan ej ställas in.
Enheten stänger oväntat ner systemet.	Funktionen automatisk systemavstängning kan ha stängt av systemet.	När den valda tiden förflutit för AUTO POWER OFF i OPTION-menyn (s. 15) eller när 60 minuter har gått utan att något utförts på systemet efter att en USB-enhet stoppats eller en CD spelats upp stängs systemet automatiskt av.

iPod

Problem Orsak Lösning
Inget ljud.	iPod-spelaren sitter inte ordentligt i iPod-dockan.	Ta bort iPod-spelaren från enheten och sätt sedan i den i iPod-dockan igen ( € s. 3).
	Hörlurarna är anslutna till din iPod. Ta bort hörlurarna.
	Programvaruversionen på din iPod har inte uppdaterats.	Ladda ner den senaste programvaran för iTunes och uppdatera programvaran på din iPod till den senaste.
Din iPod laddas inte.	iPod-spelaren sitter inte ordentligt i iPod-dockan.	Ta bort iPod-spelaren från enheten och sätt sedan i den i iPod-dockan igen ( € s. 3).
	USB är vald som ljudkälla. Välj någon annan ljudkälla än USB.
Frontpanelens teckenfönster visar "iPod Unknown" när du ansluter din iPod.	Din iPod stöds inte av enheten.	Använd en kompatibel iPod ( € s. 23).

Skivuppspelning

Problem Orsak Lösning
Det går inte att sätta i en skiva. En	skiva sitter redan i. Mata ut skivan med .	▲
	Du försöker sätta i en skiva som inte kan användas på denna enhet.	Använd en skiva som stöds av enheten (s. 22).
Vissa knappfunktioner fungerar inte.	Den skiva som satts in i enheten är kanske inte kompatibel.	Använd en skiva som stöds av enheten (s. 22).
Uppspelningen startar inte direkt när du tryckt på ▶II (stoppar direkt).	Skivan kan vara smutsig.	Torka av skivan (s. 22).
	Den skiva som satts in i enheten är kanske inte kompatibel.	Använd en skiva som stöds av enheten (s. 22).
	Om enheten förflyttats från en kall till en varm plats, kan kondens ha bildats på linsen som läser av skivan.	Vänta någon timme tills enheten anpassat sig till rumstemperaturen och försök sedan igen.
Frontpanelens teckenfönster visar "no operation" och en skiva kan ej sättas i eller matas ut.	OPTION-menyn visas. Alternativt är alarmet igång.	Tryck OPTION för att gå ur menyn. Alternativt tryck på ALARM för att stoppa alarmet.
Frontpanelens teckenfönster visar "CD No Disc" eller "CD Unknown" när du sätter i en skiva.	Den skiva som satts in i enheten är kanske inte kompatibel.	Använd en skiva som stöds av enheten (s. 22).
	Skivan kan vara smutsig.	Torka av skivan (s. 22).
	Skivan innehåller inga spelbara filer.	Använd en skiva som innehåller spelbara filer (s. 22).
	Skivan sattes i upp och ned.	Sätt i skivan med etiketten uppåt.

Uppspelning av USB-enhet

Problem Orsak Lösning
MP3/WMA-filen i USB-enheten spelas inte upp.	USB-enheten kan inte läsas. Stäng av systemet och återanslut USB-enheten till enheten.Om lösningarna ovan inte löser problemet kan det bero på att USB-enheten inte är spelbar på enheten (s. 22).
	USB-enheten innehåller inga spelbara filer. Använd en USB-enhet som innehåller spelbara filer (s. 22).
Frontpanelens teckenfönster visar "USB OverCurrent" och teckenfönstret släcks när du ansluter en USB-enhet.	En inkompatibel USB-enhet anslöts till enheten. Alternativt är USB-enheten inte ordentligt ansluten till enheten.	Stäng av systemet och återanslut USB-enheten till enheten.Om detta inte löser problemet kan det bero på att USB-enheten inte är spelbar på enheten (s. 22).

FM-mottagning

Problem Orsak Lösning
För mycket brus.	Antennen kan vara felaktigt inkopplad.	Se till att antennen är korrekt ansluten (s. 2) eller använd en utomhusantenn.
	Antennen är för nära enheten eller annan elektronisk apparatur.	Placera antennen så långt som möjligt från enheten eller annan elektronisk apparatur.
För mycket brus vid stereosändning.	Radiostationen du valt kan ligga långt ifrån ditt område, eller så är mottagningen av radiovågorna svag i ditt område.	Testa manuell sökning för att förbättra signalkvaliteten (s. 11) eller använd en utomhusantenn.
Radiomottagningen är svag även med en utomhusantenn. (Ljudet förvrängs.)	Flerfrekvenstransmission eller andra radiostörningar kan förekomma.	Ändra antennens höjd, inriktning eller placering (s. 2).

Fjärrkontroll

Problem Orsak Lösning
Fjärrkontrollen fungerar inte som den ska.	Fjärrkontrollen används kanske utanför sin räckvidd.	För information om fjärrkontrollens räckvidd, se "Använda fjärrkontrollen" (s. 1).
	Enhetens signalmottagare för fjärrkontrollen (s. 4) kan vara utsatt för direkt solljus eller belysning (inverterade lysrör).	Byt belysning eller rikta om enheten.
	Batteriet kan vara slut.	Byt ut batteriet mot ett nytt (s. 1).
	Det finns hinder ivägen mellan enhetens signalmottagare för fjärrkontrollen (s. 4) och fjärrkontrollen.	Flytta undan eventuella hinder.

ANMÄRKNINGAR OM SKIVOR OCH USB-ENHETER

CD-information

Den här enheten är utformad för användning med ljud-CD, CD-R* och CD-RW* med följande logotyper.

* ISO 9660 format CD-R/RW

Denna enhet kan spela upp skivor som är märkta med logotyperna ovan. Logotypen finns tryckt på skivan och på skivfodralet.

• Sätt inte i någon annan typ av skiva i denna enhet. Detta kan skada enheten.
• CD-R/RW kan inte spelas upp om de inte slutbehandlats.
• Vissa skivor kan inte spelas upp på grund av aktuell skivkarakteristik eller inspelningsvillkor.
• Använd aldrig skivor som har okonventionell form, t ex hjärtformade skivor.
• Använd inte skivor vars yta har många repor.
• Sätt inte in en sprucken, skev eller limmas skiva.
• Använd ej skivor med diametern 8 cm.

Skivhantering

- Vidrör inte skivytan. Håll i skivans ytterkant och i centrumhålet.

- Använd inte en bläckpenna eller en spetsig märkpenna för att skriva på skivan.

- Sätt inte tejp, sigill, lim el. dyl. på skivan.

- Använd inte något skydd mot repor.

- Sätt inte in fler än en skiva i skivfacket samtidigt. Detta kan skada såväl enheten som skivorna.

- Placera inga främmande föremål i skivfacket.

- Utsätt inte en skiva för direkt solljus, hög värme, hög luftfuktighet eller mycket damm.

- Om en skiva blivit smutsig kan du torka av den med en ren och torr trasa, från mitten och ut mot ytterkanten. Använd inte skivrengöringsmedel eller thinner.

- Använd inte en separat inköpt linsrengörare då detta kan resultera i funktionsfel.

Denna enhet har stöd för USB-masslagringsenheter (t.ex. flashminnen eller bärbara musikspelare) som använder formaten FAT16 eller FAT32.

• Vissa enheter kanske inte fungerar ordentligt även om de uppfyller kraven.
• Anslut inga andra enheter än USB-masslagringsenheter (t ex USB-laddare eller USB-hubbar), datorer, kortläsare, en extern hårddisk m.m.
• Yamaha ansvarar inte för eventuell skada eller förlust av data på USB-enheten när den är ansluten till denna enhet.
• Spelbarhet och strömförsörjning till alla slags USB-enheter garanteras inte.
• USB-enheter med kryptering kan ej användas.

Om MP3- eller WMA-filer

- Enheten kan spela upp:

Fil Bitfrekvens (kbps)	Samplings-frekvens (kHz)
MP3 8 - 320** 16 - 48
WMA 16 - 320** 22,05 - 48

** Både konstanta och variabla bitfrekvenser kan användas.

- Det maximala antalet filer/mappar som kan spelas upp på enheten är följande.

	Data-CD USB
Maximalt antal filer 512 9999
Maximalt antal mappar 255	999
Maximalt antal filer per mapp	511	255

• Kopieringsskyddade filer kan inte spelas upp.

SPECIFICATIONER

◆SPELARE

iPod (Digital anslutning) [Från och med juli, 2012]

• Kompatibla iPod-modeller .... iPod touch (1:a, 2:a, 3:e och 4:e generationens) iPod nano (2:a, 3:e, 4:e, 5:e och 6:e generationens)
• Kompatibla iPhone-modeller ...... iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone
• Kompatibla iPad-modeller ..... iPad (3:e generationens), iPad 2, iPad Det kan hända att receivern inte känner av din iPod, eller att vissa funktioner inte är kompatibla, beroende på din iPod-modell eller programvaruversion.

CD

• Media..... CD, CD-R/RW
• Ljudformat..... Ljud-CD, MP3, WMA

USB

• Ljudformat.... MP3, WMA

AUX

- Ingångskontakt 3,5 mm STEREO-miniuttag

◆FÖRSTÄRKARE

• Max. uteffekt ....15 W + 15 W (6 Ω 1 kHz, 10% THD)
- Hörlurar ...... 3,5 mm STEREO-miniuttag (Adaptiv impedans 16 till 32 Ω)
- Egenskaper för equalizern EQ Low (Låga)/EQ Mid (Mitten)/EQ High (Höga) ....± 10 dB

◆RADIO

Mottagningsområde

• FM 87,50 till 108,00 MHz

HÖGTALARE

• Typ ...... Fullregisters basreflex icke-magnetisk avskärmad typ
• Drivelement 11 cm kontyp x 1
• Frekvensåtergivning ....50 Hz-20 kHz (-10 dB)
• Dimensioner (B × H × D) 129 × 126 × 251 mm
  • Vikt 1,7 kg

◆ALLMÄNT

• Strömförsörjning...... Växelström 230 V, 50 Hz
• Effektförbrukning 30 W
• Effektförbrukning i avstängt läge ......3,0 W eller mindre (NORMAL)/0,5 W eller mindre (ECO)
• Dimensioner (B × H × D) 180 × 127 × 273 mm
  • Vikt 3,8 kg

Specifikationerna kan komma att ändras utan föregående meddelande.

iPod, iPhone, iPad

"Made for iPod", "Made for iPhone" och "Made for iPad" innebär att ett elektroniktilbehör har konstruerats specifikt för användning med en iPod, iPhone eller iPad och att tillbehöret är certifierat av utvecklaren i enlighet med Apples funktionsstandarder.

Apple är varken ansvarigt för den här enhetens funktioner eller dess uppfyllande av säkerhetsstandarder och lagkrav. Observera att användningen av det här tillbehöret tillsammans med en iPod, iPhone eller iPad kan påverka prestandan för trådlös kommunikation.

iPad, iPhone, iPod, iPod classic, iPod nano, iPod touch och iTunes är varumärken som tillhör Apple Inc., registrerat i USA och andra länder.

LASERSÄKERHET

Denna enhet använder sig av en laser. På grund av risken för ögonskador bör ingen annan än en kvalificerad reparatör öppna höljet eller försöka reparera enheten.

FARA

Enheten avger synlig laserstrålning i öppet läge. Undvik direkt ögonkontakt med strålen. När enheten är ansluten till vägguttag bör du inte titta in i enheten genom skivöppningen eller andra öppningar.

OBSERVERA

Apparaten kopplas inte bort från växelströmskällan (nätet) så länge som den är ansluten till vägguttaget, även om själva apparaten har stängts av.

ADVARSEL

Användarinformation, beträffande insamling och dumpning av gammal utrustning och använda batterier

De symboler, som finns på produkterna, emballaget och/eller bifogade dokument talar om att de använda elektriska och elektroniska produkterna, samt batterierna, inte ska blandas med allmänt hushållsavfall. För rätt handhavande, återställande och återvinning av gamla produkter och gamla batterier, vänligen medtag dessa till lämpliga insamlingsplatser, i enlighet med din nationella

lagstiftning och direktiven 2002/96/EC samt 2006/66/EC.

Genom att slänga dessa produkter och batterier på rätt sätt, kommer du att hjälpa till att rädda värdefulla resurser och förhindra möjliga negativa effekter på mänsklig hälsa och miljö, vilka i annat fall skulle kunna uppstå, p.g.a. felaktig sophantering.

För mer information om insamling och återvinning av gamla produkter och batterier, vänligen kontakta din lokala kommun, ditt sophanteringsföretag eller inköpsstället för dina varor.

[Information om sophantering i andra länder utanför EU]

Dessa symboler gäller endast inom EU. Om du vill slänga dessa föremål, vänligen kontakta dina lokala myndigheter eller försäljare och fråga efter det korrekta sättet att slänga dem.

Kommentar ang. batterisymbolen (de två nedersta symbolexemplen):

Denna symbol kan komma att användas i kombination med en kemisk symbol. I detta fall överensstämmer den med de krav, som har ställts genom direktiven för den aktuella kemikalien.

Varning! Om apparaten används på annat sättpän i denna bruksanvisning specificerats, kan användaren utsättas för osynlig laserstrålning, som överskrider gränsen för laserklass 1.

Observera! Strömbrytaren SYSTEM OFF/Standby är sekundärt kopplad och inte bryter inte strömmen från nätet. Den inbyggda nätdelen är därför ansluten till elnätet så länge stickproppen sitter i vägguttaget.

SF

Luokan 1 laserlaite

Viktigt: Garantiinformation för kunder i EES-området\* och Schweiz

Svenska

För detaljerad information om denna Yamahaprodukt samt garantiservice i hela EES-området* och Schweiz kan du antingen besöka nedanstående webbaddress (en utskriftsvänlig fil finns på webbplatsen) eller kontakta Yamahas officiella representant i ditt land. * EES: Europeiska Ekonomiska Samarbetsområdet
