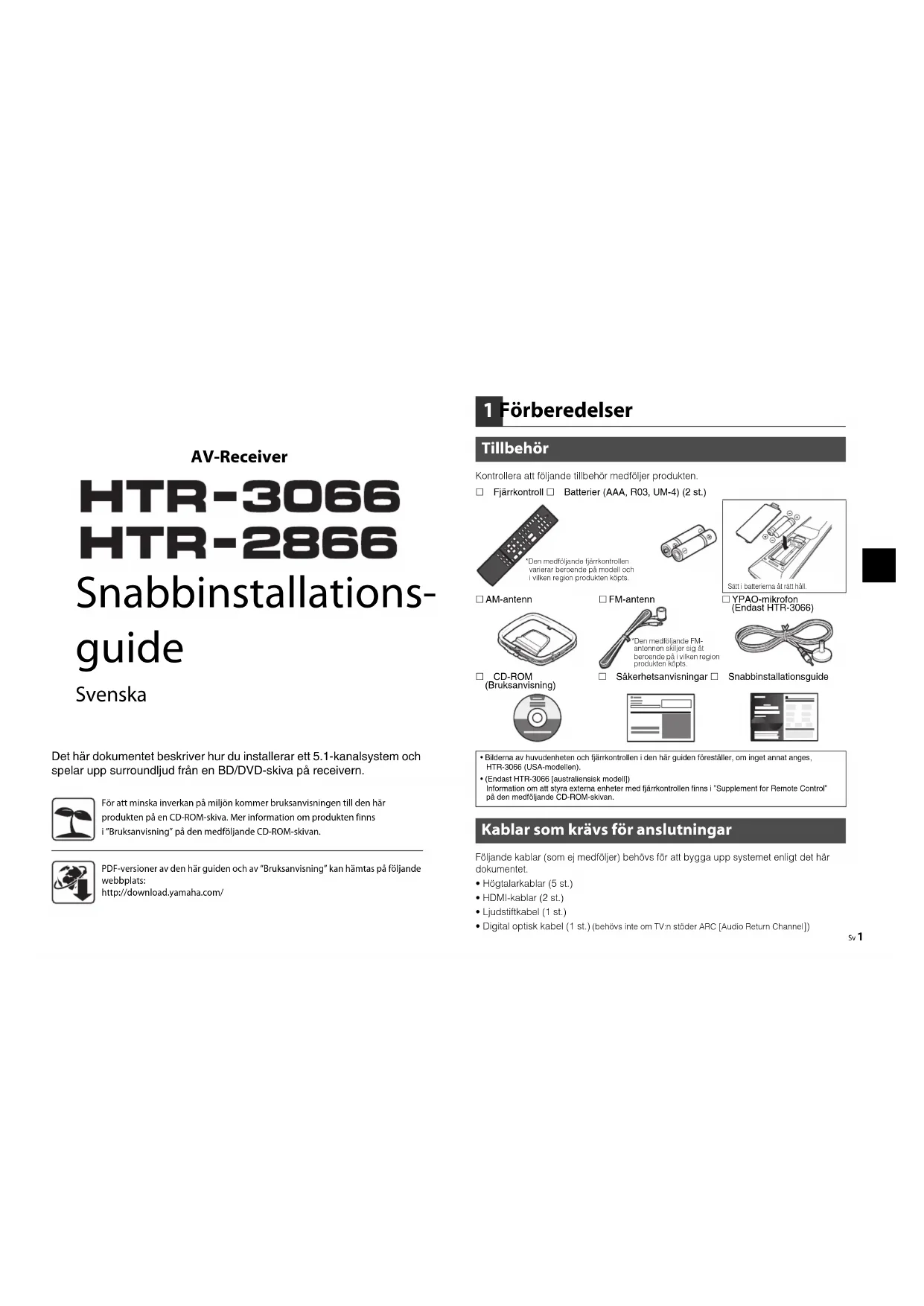

(nur HTR-3066) Nähere Informationen erhalten Sie unter „Was Sie mit dem Gerät machen können“.Sv 1Kontrollera att följande tillbehör medföljer produkten.Följande kablar (som ej medföljer) behövs för att bygga upp systemet enligt det här dokumentet.• Högtalarkablar (5 st.)• HDMI-kablar (2 st.)• Ljudstiftkabel (1 st.)• Digital optisk kabel (1 st.) (behövs inte om TV:n stöder ARC [Audio Return Channel]) 1 Förberedelser

Tillbehör  Fjärrkontroll  Batterier (AAA, R03, UM-4) (2 st.)Sätt i batterierna åt rätt håll.  AM-antenn  FM-antenn  YPAO-mikrofon (Endast HTR-3066) CD-ROM (Bruksanvisning) Säkerhetsanvisningar  Snabbinstallationsguide• Bilderna av huvudenheten och fjärrkontrollen i den här guiden föreställer, om inget annat anges, HTR-3066 (USA-modellen).• (Endast HTR-3066 [australiensisk modell])Information om att styra externa enheter med fjärrkontrollen finns i ”Supplement for Remote Control” på den medföljande CD-ROM-skivan. Kablar som krävs för anslutningar *Den medföljande fjärrkontrollen varierar beroende på modell och i vilken region produkten köpts.*Den medföljande FM-antennen skiljer sig åt beroende på i vilken region produkten köpts. Snabbinstallations-

Det här dokumentet beskriver hur du installerar ett 5.1-kanalsystem och

spelar upp surroundljud från en BD/DVD-skiva på receivern. För att minska inverkan på miljön kommer bruksanvisningen till den här produkten på en CD-ROM-skiva. Mer information om produkten finns i ”Bruksanvisning” på den medföljande CD-ROM-skivan.PDF-versioner av den här guiden och av ”Bruksanvisning” kan hämtas på följande webbplats:http://download.yamaha.com/2 Sv

Installera högtalarna i rummet med hjälp av följande diagram som referens.

Mer information om andra högtalarsystem finns i ”Bruksanvisning”.

10° till 30°10° till 30°Sv 3 ■ Ansluta högtalarkablar Varje högtalarkabel har två ledare. Den ena ledaren används för att ansluta minuskontakten (–) på receivern till minuskontakten på högtalaren, och den andra används för anslutning av pluskontakterna (+). Om kablarna är färgade för att tydligt visa var de ska kopplas in ansluter du den svarta kabeln till minuskontakten och den andra kabeln till pluskontakterna.(Anslutning av framhögtalare)a Skala bort cirka 10 mm av isoleringen från ändarna av högtalarkablarna och tvinna ihop de blottade trådarna.b Lossa högtalarkontakten.c För in de blottade trådarna på högtalarkabeln i öppningen på sidan (uppe till höger eller nere till vänster) av kontakten.d Dra åt utgången.Använda en banankontakt(endast modeller för USA, Kanada och Australien samt allmänna modeller)a Dra åt högtalarkontakten.b För in en banankontakt så långt det går i högtalarkontakten.(Anslutning av mitthögtalare/surroundhögtalare)a Skala bort cirka 10 mm av isoleringen från ändarna av högtalarkablarna och tvinna ihop de blottade trådarna.b Tryck ned fliken.c För in de blottade trådarna i kontaktens öppning.d Släpp fliken. 1

Anslut de främre högtalarna (1/2)

till kontakterna som är märkta med FRONT

3 Ansluta högtalare/subwoofer • (Endast modeller för USA och Kanada)Som standard är receivern konfigurerad för högtalare på 8 ohm. Om du använder högtalare på 6 ohm ska du ställa in högtalarimpedansen på receivern till ”6 Ω MIN”. Mer information finns i ”Ställa in impedansen för högtalare” i ”Bruksanvisning”.• Använda en subwoofer med inbyggd förstärkare.• Innan du ansluter högtalarna ska du dra ut receiverns nätkabel från vägguttaget och stänga av subwoofern.• Se till att trådarna i högtalarkabeln inte vidrör de andras eller kommer i kontakt med metalldelarna på receivern. Det kan skada receivern eller högtalarna. Om högtalarkablarna kortsluts visas ”Check SP Wires” på frontpanelens display när receivern slås på. FRONT

Anslut mitthögtalaren (3) till

kontakten som är märkt CENTER.

Anslut surroundhögtalarna (4/5)

till kontakterna som är märkta SURROUND

SUBWOOFER PRE OUT-uttaget. • Använda en subwoofer med inbyggd förstärkare.FRONTSURROUND CENTERSPEAKERSPRE OUTSUBWOOFER 12

HDMI-ingång HDMI-utgång

a Anslut en BD/DVD-spelare till receivern med en

Om BD/DVD-spelaren redan är ansluten direkt till

en TV via en HDMI-kabel, kopplar du ur denna

kabel från TV:n och ansluter den i stället till receivern.

b Anslut en TV till receivern med den andra HDMI-

c Anslut en TV till receivern med den digitala optiska

Denna koppling är nödvändig för att återge TV-ljudet

genom receivern. Denna anslutning är inte nödvändig

om din TV har stöd för ARC (Audio Return Channel).

d Anslut nätkabeln till ett vägguttag. • Mer information om anslutning av radioantenner eller andra externa enheter finns under ”FÖRBEREDELSER” i ”Bruksanvisning”. 2

Slå på receivern, TV:n och BD/DVD-spelaren.

Använd TV:ns fjärrkontroll och ställ in TV-

ingången till videosignalen från receivern.

Kopplingarna är färdiga.

Fortsätt till nästa sida för optimering av

högtalarinställningarna.

Fortsätt till ”Spela upp BD/DVD-skivor” på sista sidan.

(Konfigurerar högtalarinställningarna manuellt, vid

behov. Mer information finns i ”Bruksanvisning” på

den medföljande CD-ROM-skivan.) • Om du ansluter en TV till receivern med en HDMI-kabel kan du konfigurera inställningarna på receivern via en meny som visas på TV:n. Dessutom kan du välja ett bildskärmsspråk: engelska (standard), japanska, franska, tyska, spanska, ryska, italienska eller kinesiska. Mer information finns i ”Bruksanvisning”. I den här guiden används engelskspråkiga menyskärmar som exempel. Innan du ansluter nätkabeln (Endast allmän modell)

Se till att du ställer in omkopplingsläget för VOLTAGE SELECTOR

i enlighet med den lokala nätspänningen. Nätspänningarna är

110–120/220–240 V växelström, 50/60 Hz.

(HTR-3066 USA-modellen)6 Sv

Med hjälp av funktionen Yamaha Parametric room Acoustic Optimizer (YPAO) identifieras de anslutna högtalarna, och

avståndet mellan dem och lyssningsplatsen mäts upp. Sedan optimeras automatiskt högtalarinställningar som volymbalans och akustik till att passa rummet. Förbereda för YPAO

Automatisk optimering av högtalarinställningarna

(YPAO) • Under mätningen går testtonerna ut på hög volym. Tänk på att små barn kan bli skrämda av testtonerna. Undvik också att använda denna funktion sent på kvällen då det kan vara störande för andra.• Du kan inte justera volymen under mätningsprocessen.• Det ska vara så tyst som möjligt i rummet under mätningsprocessen.• Anslut inte hörlurar.• Stå inte mellan högtalarna och YPAO-mikrofonen medan mätningen pågår (cirka 3 minuter).• Ställ dig i ett hörn i rummet eller gå ut ur det. 1

Anslut YPAO-mikrofonen till YPAO MIC-

jacket på frontpanelen. Följande bild visas.• Om du vill avbryta kan du antingen koppla ur YPAO-mikrofonen eller använda markörknapparna för att välja ”Exit” och sedan trycka på ENTER innan mätningen har påbörjats. 2

Tryck på SETUP när du vill påbörja

mätningen. Mätningen påbörjas inom 10 sekunder.Följande skärm visas på TV:n när mätningen är slutförd.Auto SetupStart Exit Press SETUP key to Start

FM NF O MEM O RY AM P RESE T T UNIN G S CE N E O PTI O N RET UR N BD D D T V C D R ADI O MU TE T RAN S M T RECEIVER HDM I AV AUDI O TUNE R S LEEP US B M O DE V AU X MOVIE MUSI C S UR DECOD E S TRA GH T E NHAN CE R Receivern (framsida)Placera YPAO-mikrofonen i öronhöjd på lyssningsplatsen (i samma höjd som dina öron kommer att befinna sig). Vi rekommenderar att du använder ett stativ för att hålla uppe mikrofonen. Du kan använda stativskruvarna för att skruva fast mikrofonen.YPAO-mikrofonLyssningsplatsÖronhöjdMarkörknapparENTERSlå på subwoofern och ställ in volymen på halv nivå. Om övergångsfrekvensen är justerbar ställer du in den på max.SETUP Endast HTR-3066Sv 7• Om ett felmeddelande (t.ex. E-1) eller varningsmeddelande (t.ex. W-2) visas, se ”Felmeddelanden” eller ”Varningsmeddelanden” i ”Bruksanvisning”.• Om varningsmeddelandet ”W-1:Out of Phase” visas, se ”Om ’W-1:Out of Phase’ visas”. 3

Använd markörknapparna (e/r) för att

välja ”SAVE” (Save) och tryck sedan på

Koppla ur YPAO-mikrofonen från receivern.

Optimeringen av högtalarinställningarna är nu färdig.

Följ instruktionerna nedan för att kontrollera

högtalaranslutningarna. a Titta på indikatorerna på frontdisplayen och se vilken högtalare problemet gäller.b Kontrollera de kabelanslutningar (+/–) som gjorts för problemhögtalaren. Om högtalaren är korrekt ansluten:

Beroende på vilken typ av högtalare du använder och

rummets beskaffenhet kan detta meddelande visas

även om högtalarna är korrekt anslutna.

Gå vidare till steg 3.

Om högtalaren är felaktigt ansluten:

Stäng av receivern och återanslut högtalarkabeln.

Gör sedan om YPAO-mätningen igen. • Eftersom YPAO-mikrofonen är känslig för värme ska den inte placeras så att den utsätts för direkt solljus eller höga temperaturer (till exempel ovanpå AV-utrustning).Auto SetupStart Exit

Measurement FinishedResult3 / 2 / 0.1 ch3.0 / 10.5 m3.0 / +10.0 dB SAVE VOL SW L SL C SR R

Measurement FinishedResult3 / 2 / 0.1 ch3.0 / 10.5 m3.0 / +10.0 dBW 1:Out of PhaseOK:ENTER VOL SW L SL C SR R W-1:PHASE Problemhögtalare (blinkar)

Endast HTR-30668 Sv Nu är det dags att spela upp en BD/DVD-skiva.Vi rekommenderar att du använder en skiva som är inspelad med flerkanalljud (5.1-kanaler eller fler) för att kunna uppleva surroundljudet från receivern. 1

Tryck på HDMI 1 och välj ”HDMI 1” som

Starta uppspelningen på BD/DVD-

Tryck upprepade gånger på STRAIGHT

och välj ”STRAIGHT”. • När ”STRAIGHT” (rak avkodning) är aktiverad återger varje högtalare varje kanalljudsignal direkt (utan ljudfältsbehandling). 4

Tryck på VOLUME för att justera volymen. Den grundläggande inställningsprocessen är nu slutförd.Ljud spelas bara upp ur framhögtalarna vid uppspelning av flerkanalsljudKontrollera inställningen för utmatning av digitalt ljud på BD/DVD-spelaren.Den kan vara inställd på att mata ut 2-kanalljud (t.ex. PCM).Inget ljud hörs från en viss högtalareSe ”Felsökning” i ”Bruksanvisning”. 6 Uppspelning av BD/DVD-skivor

SW C L SL SR R HDMI1

VOL SW C L SL SR R VOL STRAIGHT SW C L SL SR R Volume -30.0dB VOL Många fler funktioner! Receivern har flera andra funktioner.Mer information om hur du får ut mesta möjliga av din receiver finns i ”Bruksanvisning” på den medföljande CD-ROM-skivan. Ansluta andra

uppspelningsenheter Anslut ljudenheter (till exempel CD-spelare), spelkonsoler, videokameror och många fler. Välja ljudläge Välj önskat ljudprogram (CINEMA DSP) eller surrounddekoder som är anpassade för filmer, musik, spel, sportprogram och annat. Uppspelning från en iPod

(Endast HTR-3066) Genom att använda den USB-kabel som medföljde din iPod kan du njuta av musiken i den med din receiver. ■

Lyssna på FM/AM-radio

■ Spela upp musik från en
