GEBRUIKSAANWIJZING HTR2866 YAMAHA

de almacenamiento USB

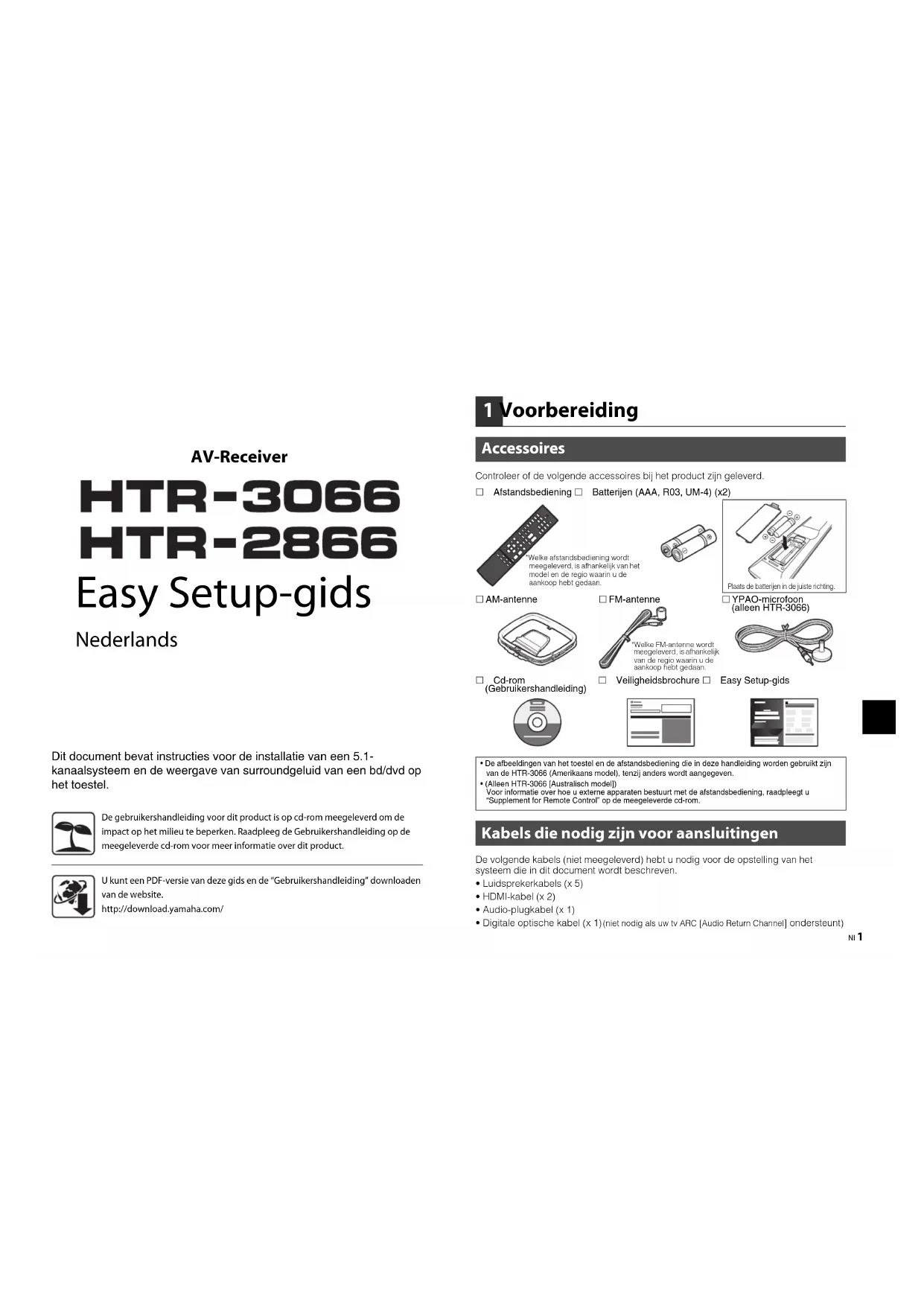

(HTR-3066 solo) Para obtener más información, consulte “Qué puede hacer con la unidad”.Nl 1Controleer of de volgende accessoires bij het product zijn geleverd.De volgende kabels (niet meegeleverd) hebt u nodig voor de opstelling van het systeem die in dit document wordt beschreven.• Luidsprekerkabels (x 5)• HDMI-kabel (x 2)• Audio-plugkabel (x 1)• Digitale optische kabel (x 1) (niet nodig als uw tv ARC [Audio Return Channel] ondersteunt) 1 Voorbereiding

Accessoires  Afstandsbediening  Batterijen (AAA, R03, UM-4) (x2)Plaats de batterijen in de juiste richting.  AM-antenne  FM-antenne  YPAO-microfoon (alleen HTR-3066) Cd-rom (Gebruikershandleiding) Veiligheidsbrochure  Easy Setup-gids• De afbeeldingen van het toestel en de afstandsbediening die in deze handleiding worden gebruikt zijn van de HTR-3066 (Amerikaans model), tenzij anders wordt aangegeven.• (Alleen HTR-3066 [Australisch model])Voor informatie over hoe u externe apparaten bestuurt met de afstandsbediening, raadpleegt u “Supplement for Remote Control” op de meegeleverde cd-rom. Kabels die nodig zijn voor aansluitingen *Welke afstandsbediening wordt meegeleverd, is afhankelijk van het model en de regio waarin u de aankoop hebt gedaan.*Welke FM-antenne wordt meegeleverd, is afhankelijk van de regio waarin u de aankoop hebt gedaan. Easy Setup-gids

Dit document bevat instructies voor de installatie van een 5.1-

kanaalsysteem en de weergave van surroundgeluid van een bd/dvd op

het toestel. De gebruikershandleiding voor dit product is op cd-rom meegeleverd om de impact op het milieu te beperken. Raadpleeg de Gebruikershandleiding op de meegeleverde cd-rom voor meer informatie over dit product.U kunt een PDF-versie van deze gids en de “Gebruikershandleiding” downloaden van de website.http://download.yamaha.com/2 Nl

Plaats de luidsprekers in de kamer zoals afgebeeld in het onderstaande overzicht.

Raadpleeg de “Gebruikershandleiding” voor meer informatie over andere luidsprekersystemen.

2 Luidsprekers plaatsen

1 Voorste luidspreker (L)

2 Voorste luidspreker (R)

3 Middelste luidspreker

10° tot 30°10° tot 30°Nl 3 ■ De luidsprekerkabels aansluiten Luidsprekerkabels zijn voorzien van twee draadjes. Het ene draadje dient voor de verbinding met de negatieve (-) aansluitingen van het toestel, het andere dient voor de positieve (+) aansluitingen. Als de draadjes zijn voorzien van kleurmarkering om verwarring te voorkomen, verbindt u het zwarte draadje met de negatieve aansluitingen en het andere draadje met de positieve aansluitingen.(om de voorste luidsprekers aan te sluiten)a Verwijder ongeveer 10 mm van de isolatie van de uiteinden van de luidsprekerkabel en draai de blootliggende draden van de kabel stevig in elkaar.b Maak de luidsprekeraansluiting los.c Steek de blootliggende draadjes van de kabel in de opening aan de zijkant (bovenaan rechts of onderaan links) van de aansluiting.d Maak de aansluiting vast.Een banaanstekker gebruiken(alleen Amerikaanse, Canadese, Australische en algemene modellen)a Maak de luidsprekeraansluiting vast.b Steek een banaanstekker in het uiteinde van de aansluiting.(midden-/surroundluidsprekers aansluiten)a Verwijder ongeveer 10 mm van de isolatie van de uiteinden van de luidsprekerkabel en draai de blootliggende draden van de kabel stevig in elkaar.b Druk de tab omlaag.c Steek de blootliggende draden van de kabel in de opening in de aansluiting.d Laat de tab los. 1

Sluit de voorste luidsprekers (1/

2) aan op de FRONT (//\)-

3 Luidsprekers/subwoofer aansluiten • (Alleen modellen voor de V.S. en Canada)Het toestel is standaard geconfigureerd voor luidsprekers van 8 ohm. Als u luidsprekers van 6 ohm aansluit, moet u de luidsprekerimpedantie instellen op “6 Ω MIN”. Raadpleeg De luidsprekerimpedantie instellen in de “Gebruikershandleiding” voor meer informatie.• Gebruik een subwoofer die is voorzien van een ingebouwde versterker.• Haal het netsnoer van het toestel uit het stopcontact en schakel de subwoofer uit voordat u de luidsprekers aansluit.• Zorg dat de kerndraden van de luidsprekerkabel elkaar niet aanraken en niet in contact komt met de metalen oppervlakken van het toestel. Hierdoor kunnen het toestel of de luidsprekers beschadigd raken. Als de luidsprekerkabels kortsluiting veroorzaken, wordt “Check SP Wires” op de display op het voorpaneel weergegeven wanneer het toestel wordt ingeschakeld. FRONT

9 Het toestel (achterzijde)4 Nl

Sluit de middelste luidspreker (3) aan

op de CENTER-aansluiting.

Sluit de surroundluidsprekers (4/

5) aan op de SURROUND (//\)-

Sluit de subwoofer (9) aan op de

SUBWOOFER PRE OUT-aansluiting. • Gebruik een subwoofer die is voorzien van een ingebouwde versterker.FRONTSURROUND CENTERSPEAKERSPRE OUTSUBWOOFER 12

Het toestel (achterzijde)

Het toestel (achterzijde)

Het toestel (voorzijde)

Sluit de externe apparaten aan op het toestel.

a Sluit een bd/dvd-speler met een HDMI-kabel aan op

Als de bd/dvd-speler momenteel rechtstreeks op

de tv is aangesloten met een HDMI-kabel, koppelt u

de kabel los van de tv en sluit u de kabel aan op dit

b Sluit een tv met de andere HDMI-kabel aan op het

c Sluit een tv met een digitale optische kabel aan op

Deze aansluiting is vereist voor de weergave van tv-

audio op het toestel. Deze aansluiting is niet nodig

als uw tv ARC ondersteunt (Audio Return Channel).

d Sluit het netsnoer aan op een stopcontact. • Raadpleeg “VOORBEREIDINGEN” in de “Gebruikershandleiding” voor meer informatie over het aansluiten van radioantennes en andere externe apparaten. 2

Schakel het toestel, de tv en het

weergaveapparaat in.

Gebruik de afstandsbediening van de tv

om de signaalbron van de tv te wijzigen

De aansluitingen zijn gemaakt.

Ga verder naar de volgende pagina om de

luidsprekerinstellingen te optimaliseren.

Ga naar “Een bd/dvd afspelen”op de laatste pagina.

(Configureer zo nodig de luidsprekerinstellingen

handmatig. Raadpleeg “Gebruikershandleiding” op

de meegeleverde cd-rom voor meer informatie.) • Als u een tv met een HDMI-kabel op het toestel aansluit, kunt u de instellingen van het toestel configureren via het menu dat op de tv wordt weergegeven. Daarnaast kunt u de taal voor het schermmenu selecteren. U kunt kiezen uit Engels (standaard), Japans, Frans, Duits, Spaans, Russisch, Italiaans en Chinees. Voor details raadpleegt u de “Gebruikershandleiding”. In deze handleiding worden afbeeldingen van Engelstalige menuschermen als voorbeeld gebruikt. Voordat u het netsnoer aansluit (alleen algemeen model)

Stel de schakelaarpositie van VOLTAGE SELECTOR in op

de lokaal gebruikte netspanning. Mogelijke netspanningen

zijn 110-120/220-240 V, 50/60 Hz wisselstroom.

(HTR-3066 Amerikaans model)6 Nl

De functie Yamaha Parametric room Acoustic Optimizer (YPAO) detecteert luidsprekeraansluitingen, meet de

afstanden tussen de luidsprekers en de luisterpositie(s) en optimaliseert vervolgens automatisch de luidsprekerinstellingen, zoals de volumebalans en de akoestische parameters, aan de kamer. Voorbereidingen voor YPAO

De luidsprekerinstellingen automatisch

optimaliseren (YPAO) • Tijdens de meting worden testtonen uitgezonden op hoog volume. Zorg dat kleine kinderen niet bang worden van de testtonen. Gebruik deze functie niet’s nachts als het storend kan zijn voor anderen.• Tijdens de meting kunt u het volume niet aanpassen.• Houd de ruimte zo stil mogelijk tijdens het meten.• Sluit geen hoofdtelefoon aan.• Ga tijdens de meting (circa 3 minuten) niet tussen de luidsprekers en de YPAO-microfoon staan.• Ga in de hoek van de ruimte staan of verlaat de ruimte. 1

Sluit de YPAO-microfoon aan op de YPAO MIC-aansluiting op het voorpaneel. Het volgende scherm verschijnt.• Als u de bewerking wilt annuleren, koppelt u de YPAO-microfoon los of gebruikt u de cursortoetsen om “Exit” te selecteren. Druk vervolgens op ENTER voordat de meting wordt gestart. 2

Druk op SETUP als u de meting wilt starten. De meting begint na 10 seconden.Het volgende scherm wordt weergegeven op de tv als de meting is voltooid.Auto SetupStart Exit Press SETUP key to Start VOL SW L SL C SR R

[SETUP]:Start Auto SetupStart Exit

FM I NF O MEM O RY AM P RESE T T UN N G S CE N E O PT O N RET UR N BD D D T V C D R ADI O MU TE T RAN S M T RECEIVER HDM I AV AUDI O TUNE R S LEEP US B M O DE V AU X MOVIE MUS C S UR DECOD E S TRA GH T E NHAN CE R Het toestel (voorzijde)Plaats de YPAO-microfoon in uw luisterpositie (op oorhoogte). Wij raden u aan een statief als microfoonstandaard te gebruiken. U kunt de statiefschroeven gebruiken om de microfoon op zijn plaats te schroeven.YPAO-microfoonLuisterpositieOorhoogteCursortoetsenENTERSchakel de subwoofer in en stel het volume in op de helft. Als de cross-overfrequentie-kan worden aangepast, stelt u deze in op het maximum.SETUP alleen HTR-3066Nl 7• Raadpleeg “Foutberichten” of “Waarschuwingsberichten” in de “Gebruikershandleiding” als een foutbericht (bijvoorbeeld E-1) of waarschuwingsbericht (bijvoorbeeld W-2) wordt weergegeven.• Raadpleeg “Als ’W-1:Out of Phase’ wordt weergegeven” als het waarschuwingsbericht “W-1:Out of Phase” wordt weergegeven. 3

Gebruik de cursortoetsen (e/r) om

“SAVE” (Save) te selecteren en druk op

Koppel de YPAO-microfoon los van het

Hiermee is de optimalisatie van de

luidsprekerinstellingen voltooid.

Volg de procedure hieronder om de

luidsprekeraansluitingen te controleren. a Controleer welke indicator op de display van het voorpaneel knippert om na te gaan bij welke luidspreker het probleem zit.b Controleer de kabelaansluitingen (+/-) van de luidspreker die een probleem heeft. Als de luidspreker goed is aangesloten:

Afhankelijk van het type luidsprekers en de omgeving

kan dit bericht ook worden weergegeven als u de

luidsprekers correct hebt aangesloten.

Ga door naar stap 3.

Als de luidspreker foutief is aangesloten:

Schakel het toestel uit en sluit de luidsprekerkabel

opnieuw aan. Voer vervolgens de YPAO-meting

opnieuw uit. • De YPAO-microfoon is gevoelig voor warmte. Plaats de microfoon daarom niet op een locatie waar deze wordt blootgesteld aan direct zonlicht of hoge temperaturen (bijvoorbeeld op AV-apparatuur).Auto SetupStart Exit

Measurement FinishedResult3 / 2 / 0.1 ch3.0 / 10.5 m3.0 / +10.0 dB SAVE VOL SW L SL C SR R

Als “W-1:Out of Phase” wordt weergegeven

bericht Auto SetupStart Exit

Measurement FinishedResult3 / 2 / 0.1 ch3.0 / 10.5 m3.0 / +10.0 dBW 1:Out of PhaseOK:ENTER VOL SW L SL C SR R W-1:PHASE Luidspreker met probleem (knippert)

alleen HTR-30668 Nl Laten we nu een bd/dvd-schijf afspelen.We adviseren om multikanaalsaudio (5.1-kanaal-of hoger) af te spelen om volop te kunnen genieten van het surroundeffect van het toestel. 1

Druk op HDMI 1 om “HDMI 1” als de

signaalbron te selecteren.

Start de weergave op de bd/dvd-speler.

Druk herhaaldelijk op STRAIGHT om

“STRAIGHT” te selecteren. • Als “STRAIGHT” (gewone decodeermodus) is ingeschakeld, wordt het audiosignaal van elk kanaal rechtstreeks weergegeven door elke luidspreker (zonder geluidsveldverwerking). 4

Druk op VOLUME om het volume aan te

passen. De basisinstellingen zijn nu voltooid.Tijdens de multikanaalsweergave van audio wordt geluid alleen weergegeven door de voorste luidsprekersControleer de instellingen voor digitale audio-uitvoer van de bd/dvd-speler.Mogelijk zijn deze ingesteld op 2-kanaalsuitvoer (zoals PCM).Er wordt geen geluid weergegeven door een bepaalde luidsprekerRaadpleeg Problemen oplossen in de “Gebruikershandleiding”. 6 Een bd/dvd afspelen

VOL SW C L SL SR R VOL STRAIGHT SW C L SL SR R Volume -30.0dB VOL Nog veel meer

mogelijkheden! Het toestel beschikt nog over vele andere functies.Raadpleeg de “Gebruikershandleiding” op de meegeleverde cd-rom voor extra hulp om optimaal gebruik te maken van het toestel. Andere weergaveapparaten

aansluiten Sluit audioapparaten (zoals cd-speler), gameconsoles, camcorders of andere apparaten aan. De geluidsmodus selecteren Selecteer het gewenste geluidsprogramma (CINEMA DSP) of de surrounddecoder voor de weergave van films, muziek, games, sportprogramma's en ander gebruik. Weergave van een iPod

(alleen HTR-3066) Door een USB-kabel te gebruiken die bij de iPod is geleverd, kunt u op het toestel genieten van uw iPod. ■

Luisteren naar FM/AM-radio

■ Muziek afspelen van een

(alleen HTR-3066) Raadpleeg “Wat u kunt doen met het toestel” voor meer informatie.© 2013 Yamaha Corporation Printed in China ZF39090
