MANUALE UTENTE HTR2866 YAMAHA

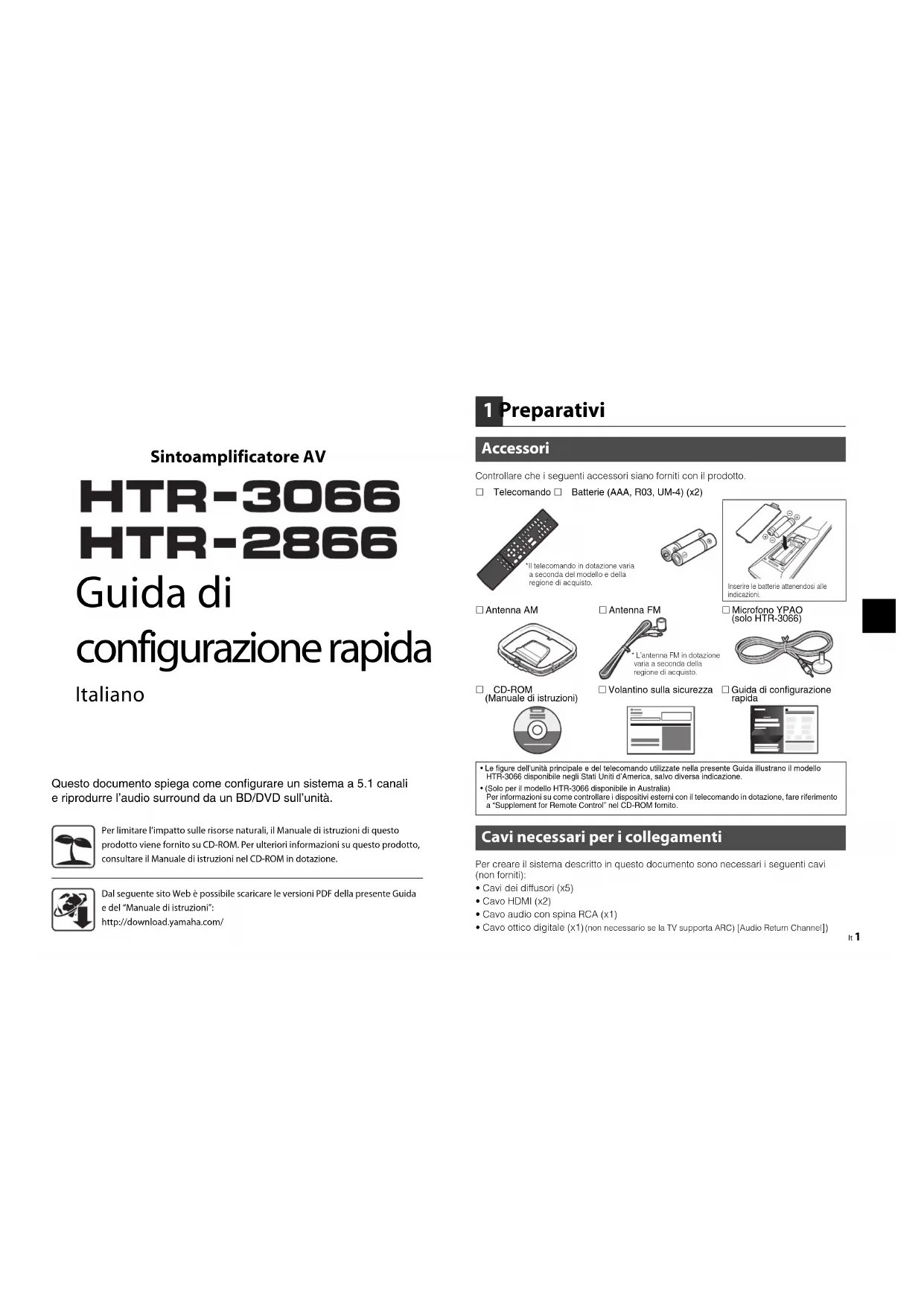

Guida di configurazione rapida

(Endast HTR-3066) Mer information finns i ”Vad du kan göra med receivern”.It 1Controllare che i seguenti accessori siano forniti con il prodotto.Per creare il sistema descritto in questo documento sono necessari i seguenti cavi (non forniti):• Cavi dei diffusori (x5)• Cavo HDMI (x2)• Cavo audio con spina RCA (x1)• Cavo ottico digitale (x1) (non necessario se la TV supporta ARC) [Audio Return Channel]) 1 Preparativi

Accessori  Telecomando  Batterie (AAA, R03, UM-4) (x2)Inserire le batterie attenendosi alle indicazioni.  Antenna AM  Antenna FM  Microfono YPAO (solo HTR-3066) CD-ROM (Manuale di istruzioni)  Volantino sulla sicurezza  Guida di configurazione rapida • Le figure dell'unità principale e del telecomando utilizzate nella presente Guida illustrano il modello HTR-3066 disponibile negli Stati Uniti d’America, salvo diversa indicazione.• (Solo per il modello HTR-3066 disponibile in Australia)Per informazioni su come controllare i dispositivi esterni con il telecomando in dotazione, fare riferimento a “Supplement for Remote Control” nel CD-ROM fornito. Cavi necessari per i collegamenti *Il telecomando in dotazione varia a seconda del modello e della regione di acquisto.* L’antenna FM in dotazione varia a seconda della regione di acquisto. Guida di

configurazione rapida

Sintoamplificatore AV Questo documento spiega come configurare un sistema a 5.1 canali

e riprodurre l’audio surround da un BD/DVD sull’unità. Per limitare l’impatto sulle risorse naturali, il Manuale di istruzioni di questo prodotto viene fornito su CD-ROM. Per ulteriori informazioni su questo prodotto, consultare il Manuale di istruzioni nel CD-ROM in dotazione.Dal seguente sito Web è possibile scaricare le versioni PDF della presente Guida e del “Manuale di istruzioni”:http://download.yamaha.com/2 It

Posizionare i diffusori nella stanza utilizzando il seguente schema come riferimento.

Per ulteriori informazioni su altri sistemi di diffusori, consultare il “Manuale di istruzioni”.

2 Posizionamento dei diffusori

1 Diffusore anteriore (S)

2 Diffusore anteriore (D)

3 Diffusore centrale

4 Diffusore surround (S)

5 Diffusore surround (D)

da 10° a 30°da 10° a 30°It 3 ■ Collegamento dei cavi dei diffusori I cavi dei diffusori hanno due fili. Uno serve per collegare i terminali negativi (-) dell’unità e il diffusore, l’altro per collegare i terminali positivi (+). Se i fili sono di colore diverso per evitare confusione, collegare il filo nero al terminale negativo e l’altro filo al terminale positivo.(Collegamento dei diffusori anteriori)a Rimuovere circa 10 mm d’isolamento dalle estremità del cavo del diffusore e attorcigliare saldamente i fili scoperti del cavo.b Allentare il terminale del diffusore.c Inserire i fili scoperti del cavo nello spazio sul lato del terminale (in alto a destra o in basso a sinistra).d Stringere il terminale.Uso di uno spinotto a banana(Solo modelli per USA, Canada, Australia e generali)a Stringere il terminale del diffusore.b Inserire uno spinotto a banana nell’estremità del terminale.(Collegamento dei diffusori centrale/surround)a Rimuovere circa 10 mm d’isolamento dalle estremità del cavo del diffusore e attorcigliare saldamente i fili scoperti del cavo.b Premere la linguetta.c Inserire i fili scoperti del cavo nel foro del terminale.d Rilasciare la linguetta. 1

Collegare i diffusori anteriori (1/

2) ai terminali FRONT (//\).

3 Collegamento dei diffusori e del subwoofer • (Solo modelli per USA e Canada)Secondo le impostazioni predefinite in fabbrica, l’unità è configurata per diffusori da 8 ohm. Se si collegano diffusori da 6 ohm, impostare l’impedenza dei diffusori dell’unità su “6 Ω MIN”. Per informazioni dettagliate, vedere “Impostazione dell’impedenza dei diffusori” nel “Manuale di istruzioni”.• Utilizzare un subwoofer con amplificatore integrato.• Prima di collegare i diffusori, rimuovere il cavo di alimentazione dell’unità dalla presa di corrente e spegnere il subwoofer.• Assicurarsi che i file interni dei cavi dei diffusori non si tocchino o vengano in contatto con le parti metalliche dell’unità. Ciò potrebbe danneggiare sia l’unità che i diffusori. In caso di corto circuito dei cavi dei diffusori, all’accensione dell’unità verrà visualizzato il messaggio “Check SP Wires” sul display anteriore. FRONT

Collegare il diffusore centrale (3) al

Collegare il subwoofer (9) alla presa

Cavo audio con spina RCAIt 5 4 Collegamento di dispositivi esterni FRONT 3 AV 5 OPT C L (

Ingresso HDMI Uscita HDMI Lettore BD/DVD Presa

(solo modello generico)

Collegare i dispositivi esterni all’unità.

a Collegare il lettore BD/DVD all’unità utilizzando un

Se il lettore BD/DVD è collegato direttamente alla

TV mediante un cavo HDMI, scollegare quest’ultimo

dalla TV e collegarlo all’unità.

b Collegare la TV all’unità con l’altro cavo HDMI.

c Collegare la TV all’unità con un cavo ottico digitale.

Questo collegamento è necessario per riprodurre

l’audio della TV sull’unità. Questo collegamento non

è necessario se la TV supporta ARC (Audio Return

d Collegare il cavo di alimentazione a una presa di

corrente. • Per informazioni su come collegare le antenne radio o altri dispositivi esterni, vedere la sezione “PREPARATIVI” nel “Manuale di istruzioni”. 2

Accendere l’unità, la TV e il lettore BD/DVD.

Utilizzare il telecomando della TV per cambiare

l’ingresso della TV in modo da visualizzare il

segnale video proveniente dall’unità.

I collegamenti sono completati.

Andare alla pagina successiva per ottimizzare le

impostazioni dei diffusori.

Andare a “Riproduzione di un BD/DVD” nell’ultima

pagina. Se necessario, configurare manualmente le

impostazioni dei diffusori. Per maggiori dettagli, vedere

il “Manuale di istruzioni” sul CD-ROM in dotazione. • Il collegamento della TV all’unità mediante un cavo HDMI consente di configurare le impostazioni dell’unità con il menu visualizzato sulla TV. È inoltre possibile selezionare la lingua desiderata per il menu sullo schermo scegliendo tra Inglese (lingua predefinita), Giapponese, Francese, Tedesco, Spagnolo, Russo, Italiano e Cinese. Per ulteriori informazioni, consultare il “Manuale di istruzioni”. Nella presente Guida vengono usate per gli esempi le schermate del menu in lingua inglese. Prima di collegare il cavo di alimentazione (solo modello

Impostare la posizione dell’interruttore VOLTAGE SELECTOR

secondo la tensione locale. Le tensioni sono CA 110-120/

220-240 V, 50/60 Hz.

(modello HTR-3066 per USA)6 It

La funzione Yamaha Parametric room Acoustic Optimizer (YPAO) rileva i collegamenti dei diffusori e misura la distanza

tra i diffusori e la posizione di ascolto, quindi ottimizza automaticamente le impostazioni dei diffusori, ad esempio il bilanciamento del volume e i parametri acustici, per l’ambiente di ascolto. Preparazione per la funzione YPAO

Ottimizzazione automatica delle impostazioni dei

diffusori (YPAO) • Durante la misurazione i toni di test vengono emessi ad alto volume. Accertarsi che i toni di test non spaventino i bambini piccoli. Inoltre, evitare di utilizzare questa funzione la sera, in quanto potrebbe disturbare le persone nelle vicinanze.• Durante la misurazione non è possibile regolare il volume.• Durante la misurazione, mantenere l’ambiente in condizioni il più possibile silenziose.• Non collegare le cuffie.• Evitare di rimanere tra i diffusori e il microfono YPAO durante il processo di misurazione (circa 3 minuti).• Spostarsi in un angolo della stanza oppure uscire. 1

Collegare il microfono YPAO alla presa

YPAO MIC sul pannello anteriore. Verrà visualizzata la seguente schermata.• Per annullare l’operazione, scollegare il microfono YPAO oppure usare i tasti cursore per selezionare “Exit” e premere ENTER prima di avviare la misurazione. 2

Per avviare la misurazione, premere SETUP. La misurazione inizia entro 10 secondi.Al termine della misurazione, sulla TV compare la seguente schermata.Auto SetupStart Exit Press SETUP key to Start

FM I NF O MEM O RY AM P RESE T T UN N G S CE N E O PT O N RET UR N BD D D T V C D R ADI O MU TE T RAN S M T RECE VER HDM I AV AUDI O TUNE R S LEEP US B M O DE V AU X MOV E MUSI C S UR DECOD E S TRAIGH T E NHAN CE R Unità (fronte)Posizionare il microfono YPAO nella posizione prescelta per l’ascolto (all’altezza delle orecchie). Si consiglia di utilizzare un treppiede come supporto per il microfono. Per fissare il microfono in posizione, utilizzare le viti del treppiede.Microfono YPAOPosizione di ascoltoAltezza orecchieTasti cursore ENTERAccendere il subwoofer e impostarne il volume a metà. Se è possibile regolare la frequenza di crossover, impostarla al massimo.SETUP solo HTR-3066It 7• Se compare un messaggio di errore (ad esempio E-1) o di avviso (ad esempio W-2), vedere “Messaggi di errore” o “Messaggi di avviso” nel “Manuale di istruzioni”.• Se compare il messaggio di avviso “W-1:Out of Phase”, vedere “Se è visualizzato il messaggio “W-1:Out of Phase””. 3

Utilizzare i tasti cursore (e/r) per

selezionare “SAVE” (Save) e premere

Scollegare il microfono YPAO dall’unità.

Con questa operazione l’ottimizzazione delle

impostazioni dei diffusori può considerarsi conclusa.

Attenersi alla seguente procedura per controllare

i collegamenti dei diffusori. a Controllare il lampeggiamento sull’indicatore del display anteriore per identificare il diffusore interessato dal problema.b Controllare i collegamenti dei cavi (+/-) del diffusore interessato dal problema. Se il diffusore è collegato correttamente:

A seconda del tipo di diffusori e dell’ambiente, questo

messaggio potrebbe comparire anche se i diffusori

sono collegati correttamente.

Se il diffusore non è collegato correttamente:

Spegnere l’unità, ricollegare il cavo del diffusore

e provare a eseguire di nuovo la misurazione YPAO. • Poiché è sensibile al calore, non posizionare il microfono YPAO in luoghi in cui potrebbe essere esposto alla luce diretta del sole o a temperature elevate (ad esempio su un’apparecchiatura AV).Auto SetupStart Exit

Measurement FinishedResult3 / 2 / 0.1 ch3.0 / 10.5 m3.0 / +10.0 dB SAVE VOL SW L SL C SR R

Se è visualizzato il messaggio “W-1:Out of

avviso Auto SetupStart Exit

Measurement FinishedResult3 / 2 / 0.1 ch3.0 / 10.5 m3.0 / +10.0 dBW 1:Out of PhaseOK:ENTER VOL SW L SL C SR R W-1:PHASE Diffusore interessato dal problema

solo HTR-30668 It Di seguito viene descritto come riprodurre un BD/DVD.Si consiglia di riprodurre un segnale audio multicanale (a 5.1-canali o più) per ascoltare l’effetto surround prodotto dall’unità. 1

Premere HDMI 1 per selezionare “HDMI 1”

come sorgente d’ingresso.

Avviare la riproduzione sul lettore BD/DVD.

Premere ripetutamente STRAIGHT per

selezionare “STRAIGHT”. • Quando “STRAIGHT” (decodifica diretta) è abilitato, ciascun diffusore riproduce direttamente il segnale audio di ogni canale senza elaborazione del campo sonoro. 4

Premere VOLUME per regolare il volume. Questa operazione completa la procedura di configurazione di base.Durante la riproduzione audio con più canali, il suono viene emesso solo dai diffusori anteriori.Controllare l’impostazione di uscita dell’audio digitale del lettore BD/DVD.È possibile impostarlo su un’uscita a 2 canali (ad esempio PCM).Non viene emesso alcun suono da un diffusore specificoVedere “Risoluzione dei problemi” nel “Manuale di istruzioni”. 6 Riproduzione di un BD/DVD

SW C L SL SR R HDMI1

VOL SW C L SL SR R VOL STRAIGHT SW C L SL SR R Volume -30.0dB VOL Molte altre funzioni! L’unità dispone di molte altre funzioni.Fare riferimento al “Manuale di istruzioni” nel CD-ROM in dotazione per informazioni su come utilizzare al meglio l’unità. Collegamento di altri

dispositivi di riproduzione È possibile collegare dispositivi audio (ad esempio un lettore CD), console di gioco, videoregistratori e molti altri dispositivi. Selezione della modalità

sonora È possibile selezionare un programma sonoro (CINEMA DSP) o un decodificatore surround adatto per film, musica, giochi, programmi sportivi e così via. Riproduzione con l’iPod

(solo HTR-3066) Utilizzando il cavo USB fornito con l iPod, è possibile ascoltare la musica dell’iPod sull’unità. ■ Ascolto delle trasmissioni

■ Riproduzione dei brani

musicali su un dispositivo

di memorizzazione USB
