MANUALE UTENTE LSX700 YAMAHA

MANUALE DI ISTRUZIONI

• Yamaha garanterar inte att alla trådlösa anslutningar mellan den här enheten och enheter kompatibla med Bluet ooth-funktionen. © 2013 CSR plc och dess koncernsföretag. aptX®-märket och aptX-logotypen är varumärken som tillhör CSR plc eller ett av dess gruppföretag och kan vara registrerat i ett eller flera jurisdiktioner. Android™ Android och Google Play är varumärken som tillhör Google, Inc. Bluetooth Bluetooth-version Ver. 2.1+EDR Kompatibel profil A2DP (Advanced Audio Distribution Profile) Kompatibla codecs SBC, AAC, aptX® Trådlös utgång Bluetooth Klass 2 Max. kommunikationsavstånd 10 m (utan hinder) AUX sektion Ingångskontakt 3,5 mm stereominijack Belysning (LED*) Livstid (Ljusflöde under 70 %) Cirka 36 000 timmar Effektförbrukning (När enbart belysningen är på) 8 W Uppladdningsbart batteri Inbyggt batteri Litiumjonbatteri Kapacitet/spänning 2900 mAh/3,6 V Speltid I fulladdat skick, ca 8 timmar (uteffekt: 200 mW) Laddningstid Ström påslagen: ca. 7 timmar Ström avslagen: ca. 4 timmar Allmänt Strömförsörjning AC 230 V, 50 Hz Effektförbrukning Vid påslagen ström (musiken spelas upp och belysningen är på): 10 W Vid avslagen ström (belysningen och SMART TIMER är av och ingen Bluetooth-anslutning): 0,2 W Standby-förhållande (SMART TIMER är på): 0,5 W Nätadaptern MU18-D120150-C5 (DC 12 V/1,5 A) Mått (B × H × D) 94 × 241 × 94 mm Vikt 950 g2 It Indice Introduzione Accessori in dotazione............4 Informazioni su questo manuale............4 Ricarica di questa unità............4 Nomi delle parti............5 Preparativi Installazione di “DTA CONTROLLER”............6 Accensione delle luci/dell’unità............6 Ascolto della musica tramite connessione Bluetooth Associazione di un dispositivo con l’unità............7 Esecuzione dell’associazione e riproduzione musicale............8 Collegamento di un dispositivo Bluetooth associato e riproduzione musicale............9 Termine della connessione Bluetooth............9 Riproduzione da sorgenti esterne Collegamento di un dispositivo esterno............10 Riproduzione............10 Uso di SMART TIMER Impostazione di SMART TIMER............11 Risoluzione dei problemi............12 Dati tecnici............14It 3 Italiano Audio di qualità e semplicità d’uso La comodità del sistema “Plug and play” offerta dai dispositivi mobili con un suono ottimizzato. ............7, 10 Comodo controllo a distanza dal proprio dispositivo mobile. ............6 Un’armonia di musica e luci Inizia la tua giornata nel modo migliore: lascia che sia la tua musica preferita a svegliarti piacevolmente. ............11 A fine giornata, immergiti in un’atmosfera rilassante di raffinate melodie e luci soffuse. ............6 La tua musica, dove vuoi ............44 It Introduzione Controllare il contenuto della confezione e leggere attentamente il presente manuale. Accessori in dotazione Informazioni su questo manuale

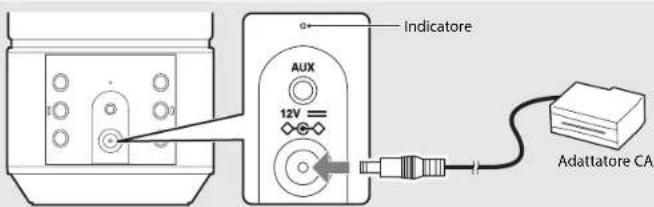

• FunzionamentoIl termine “iPhone” utilizzato in questo manuale può riferirsi anche a “iPod touch” o “iPad”.• Illustrazioni Le illustrazioni potrebbero differire dalle parti effettive.• SimboliIndica le precauzioni per l’uso dell’unità e le limitazioni delle relative funzioni.Indica spiegazioni aggiuntive per un migliore uso del prodotto. Indica la(e) pagina(e) di riferimento corrispondente(i).Adattatore CA(c.c. 12 V/1,5 AN. modello: MU18-D120150-C5) Ricarica di questa unità Quando si utilizza questa unità per la prima volta, collegare l’adattatore CA in dotazione all’unità e caricarlo collegandolo a una presa di corrente.
• Se si carica l’unità mentre sia l’alimentazione che le luci sono spente, l’indicatore lampeggia lentamente in arancione. Una volta completato il caricamento, l’indicatore si spegne.
• Quando il livello di batteria rimanente dell’unità sta per esaurirsi, l’indicatore lampeggia rapidamente in arancione.

• Il tempo di caricamento della batteria è di circa 4 ore quando l’unità è spenta e di circa 7 ore quando l’unità è accesa.

• Controllare il livello di batteria rimanente dell’unità da “DTA CONTROLLER” (& P.6).

• In luoghi in cui la temperatura è molto elevata o molto bassa, potrebbe essere necessario dover caricare l’unità prima oppure potrebbe essere impossibile farlo.
• Per mantenerla funzionante l’unità deve essere ricaricata ogni sei mesi.

La batteria ricaricabile ha una vita utile limitata. La sua capacità cala gradualmente con la frequenza di utilizzo e il passare del tempo.

• La vita utile di una batteria ricaricabile varia a seconda di come viene conservata, delle condizioni d’uso e dell’ambiente in cui viene utilizzata.
• Per garantire la massima durata alla batteria, è possibile che si avvertano differenze nel volume e nella qualità dell’audio quando si utilizza l’unità con la batteria o collegata all’adattatore CA.

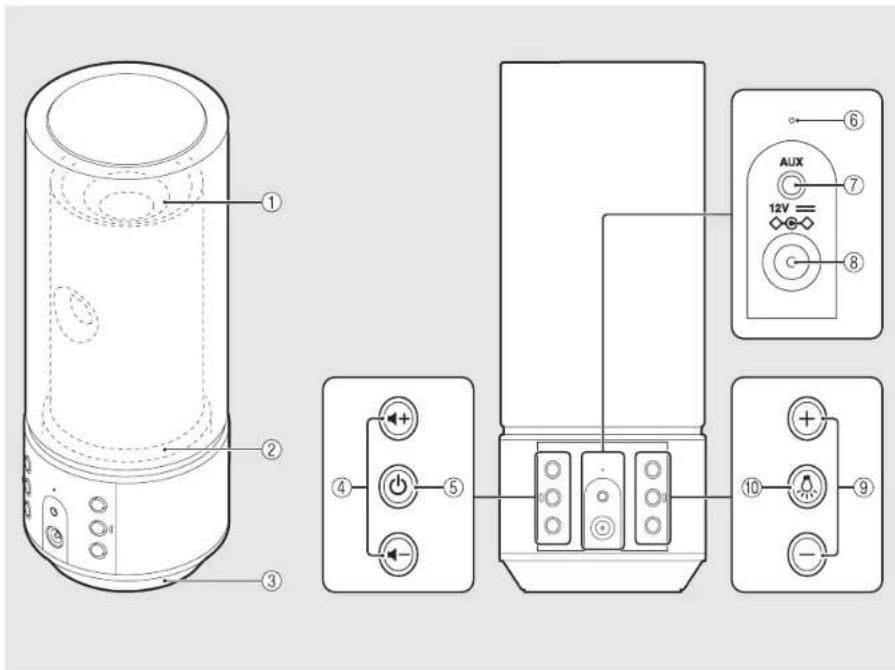

• L’alimentazione potrebbe spegnersi a causa del volume e dello stato delle luci, indipendentemente dal livello di batteria rimanente. Adattatore CAIndicatoreIt 5 Italiano Nomi delle parti Imparare a conoscere bene tutte le parti e le funzioni.
• Gli effetti della luce rappresentano l’espansione dell’audio. 1 Luci/altoparlante 2 Luci 3 Altoparlante 4 / (VOLUME) Controlla il volume. 5 A (Accensione) (& P.6) Premere: per accendere e spegnere l’unità. Tenere premuto: per scollegarsi da un dispositivo Bluetooth. L’unità emette un segnale acustico di avvio quando viene accesa e un segnale acustico di spegnimento quando viene spenta. 6 Indicatore Si illumina quando l’unità si accende. Lampeggia quando lo stato della connessione Bluetooth e lo stato della batteria ricaricabile cambiano. 7 AUX (& P.10) Effettua il collegamento a un dispositivo esterno tramite un cavo mini presa stereo da 3,5 mm disponibile in commercio. 8 DC IN (& P.4) Effettua il collegamento all’adattatore CA in dotazione. 9 Luci +/– (& P.6) Premere per regolare la luminosità delle luci. 0 (Luci) (& P.6) Premere per accendere o spegnere le luci.6 It Preparativi Installare l’applicazione Yamaha “DTA CONTROLLER” e accendere l’unità. Installazione di “DTA CONTROLLER” L’installazione dell’applicazione DTA CONTROLLER su un dispositivo mobile, per esempio uno smartphone o un tablet, consente di utilizzare un’ampia varietà di utili e comode funzioni dei sistemi audio per desktop Yamaha.Funzioni• Accensione/spegnimento dell’unità, regolazione del volume• Accensione/spegnimento delle luci, regolazione della luminosità delle luci

• Impostazione di SMART TIMER (& P.11)
• Riproduzione di brani musicali memorizzati su uno smartphone o un tablet Accensione delle luci/dell’unità 1 Collegare l’adattatore CA all’unità e inserire il cavo di alimentazione in una presa di corrente. 2 • Premere per accendere le luci. - È possibile accendere/spegnere le luci anche mentre l’unità è spenta. - Per regolare la luminosità, premere il pulsante Luci +/– (5 livelli).
• Premere A per accendere l’unità. - L’unità emette un segnale acustico di avvio e si accende. A questo punto è possibile riprodurre la musica. Il dispositivo mobile deve essere collegato all’unità tramite connessione Bluetooth (& P.7). http://itunes.com/app/dtacontroller(Per i clienti negli Stati Uniti)https://itunes.apple.com/us/app/dta-controller-us/id549333293?mt=8 Google Play™ https://play.google.com/store/apps/details?id=com.yamaha.av.dtacontroller* Se l’accesso a questi siti dovesse risultare impossibile, cercare “DTA CONTROLLER” su App Store o Google Play.Funzione standby automatica La funzione standby automatica sarà attivata nel modo seguente (impostazione predefinita).- L’unità si spegne automaticamente se non vengono eseguite operazioni per oltre 20 minuti e se nessun dispositivo è collegato al terminale AUX o tramite connessione Bluetooth. L’unità si spegne automaticamente se non vengono eseguite operazioni per più di 8 ore.Attivazione/disattivazione della funzione standby automatica1 Premere per accendere le luci.2 Tenere premuto per almeno 10 secondi.
• La funzione standby automatica si attiva e le luci (& P.5) lampeggiano. - Funzione standby automatica attivata: le luci lampeggiano tre volte. - Funzione standby automatica disattivata: le luci lampeggiano una volta. Attivazione/disattivazione della funzione segnale acustico di notifica

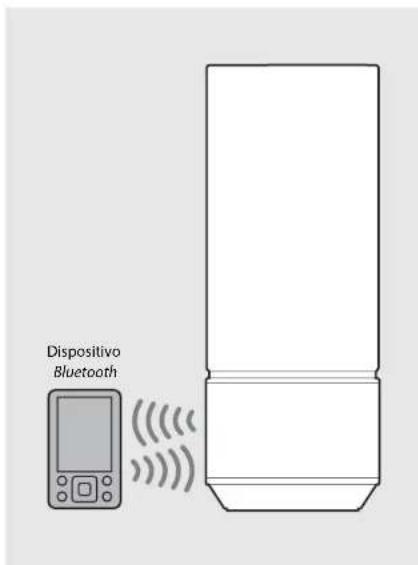

• Se si desidera attivare o disattivare i segnali acustici di notifica (segnale di avvio/di spegnimento, segnale di connessione Bluetooth, segnale di notifica volume massimo/ minimo), quando l’unità è spenta, premere A premendo contemporaneamente per accendere l’unità. Se si attivano i segnali acustici di notifica: l’unità emette il segnale acustico di avvio. - Se si disattivano i segnali acustici di notifica: l’unità non emette il segnale acustico di avvio.It 7 Italiano Ascolto della musica tramite connessione Bluetooth È possibile ascoltare l’audio in modalità wireless da un dispositivo compatibile Blu etooth. Associazione di un dispositivo con l’unità Quando un dispositivo Bluetooth viene collegato all’unità per la prima volta, è necessario che il dispositivo venga registrato sull’unità. Questa procedura viene definita “associazione”. Una volta completata l’associazione, il collegamento successivo può essere effettuato con un paio di semplici azioni.Dispositivo Bluetooth collegato per la prima voltaDispositivo Bluetooth già collegato altre volteEsecuzione dell’associazione e riproduzione musicale (& P.8)Impostazione della connessione Bluetooth e riproduzione musicale (& P.9)Dispositivo Bluetooth• Se vengono eliminate le informazioni di associazione relative a un dispositivo, sarà necessario eseguire nuovamente l’associazione con il dispositivo per ricollegarlo.Ascolto della musica tramite connessione Bluetooth 8 It Esecuzione dell’associazione e riproduzione musicale 1 Premere A per accendere l’unità (& P.6).

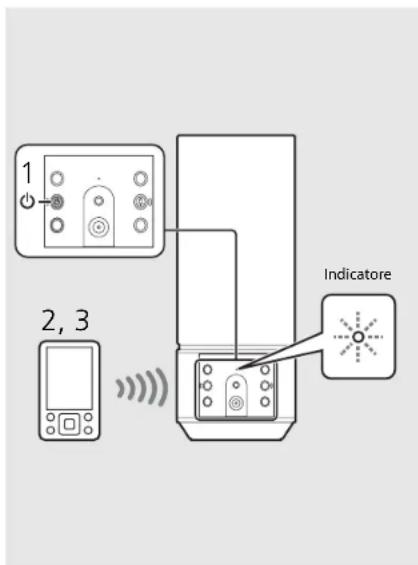

• L’indicatore si illumina in arancione. 2 Toccare “Impostazioni” e “Bluetooth” sull’iPhone per attivare la funzione Bluetooth. 3 Nell’elenco di connessioni nel campo “Dispositivi”, toccare “LSX-70 Yamaha”.

• Dopo il completamento dell’associazione, l’indicatore (& P.5) lampeggia in blu e l’unità emette un segnale acustico di connessione Bluet ooth quando viene stabilita la connessione Bluetooth. 4 Riprodurre la musica desiderata sull’iPhone. 1 Premere A per accendere l’unità (& P.6).
• L’indicatore si illumina in arancione. 2 Accendere la funzione Bluetooth sul dispositivo. 3 Nell’impostazione Bluetooth del dispositivo, selezionare “LSX-70 Yamaha”.

• Dopo il completamento dell’associazione, l’indicatore (& P.5) lampeggia in blu e l’unità emette un segnale acustico di connessione Bluet ooth quando viene stabilita la connessione Bluetooth.

• Se il dispositivo non si connette automaticamente all’unità dopo il completamento dell’associazione, selezionare nuovamente “LSX-70 Yamaha” nell’impostazione Bluetooth del dispositivo.
• Per informazioni, consultare il manuale di istruzioni del dispositivo. 4 Riprodurre la musica desiderata sul dispositivo. iPhone Dispositivo diverso da un iPhone
• Se un altro dispositivo è già collegato all’unità, terminare quella connessione Bluetooth tenendo premuto A, quindi eseguire l’associazione con il nuovo dispositivo.• La procedura di associazione può variare a seconda dell’iPhone o della versione del sistema operativo sul dispositivo.• Se un altro dispositivo è già collegato all’unità, terminare quella connessione Bluetooth tenendo premuto A, quindi eseguire l’associazione con il nuovo dispositivo.• Se viene richiesto un codice di protezione durante la procedura di associazione, digitare il numero “0000”.Ascolto della musica tramite connessione BluetoothIt 9Italiano Collegamento di un dispositivo Bluetooth associato e riproduzione musicale Se l’unità è collegata a un altro dispositivo tramite una connessione Bluetooth, terminare la connessione (vedere “Termine della connessione Bluetooth” a destra) prima di collegare il dispositivo desiderato. 1 Premere A per accendere l’unità. 2 Eseguire la connessione Bluetooth.

• Accendere la funzione Bluetooth del dispositivo e selezionare “LSX-70 Yamaha”. • L’indicatore lampeggia in blu e l’unità emette un segnale acustico di connessione Bluetooth quando viene stabilita la connessione.• Se l’ultima volta il dispositivo è stato recentemente connesso tramite connessione Bluetoot h, l’unità e il dispositivo da connettere vengono connessi automaticamente tramite connessione Bluetooth quando viene inserita l’alimentazione dell’unità. 3 Riprodurre la musica desiderata sul dispositivo collegato.

• Abbassare il volume dell’unità prima di avviare la riproduzione. Diversamente, il volume della riproduzione potrebbe risultare eccessivamente forte.Termine della connessione Bluetooth• Bluetooth La connessione può essere terminata in uno dei due modi seguenti. - Spegnere la funzione Bluetooth del dispositivo collegato.- Tenere premuto A sull’unità. - Spegnere sia l’alimentazione che le luci dell’unità.• L’indicatore lampeggia in blu e l’unità emette un segnale acustico di disconnessione Bluetooth quando viene terminata la connessione.Ottimizzazione della musicaQuesta funzione migliora l’audio digitale compresso rigenerando componenti musicali che si perdono durante la compressione tramite connessione Bluetooth.10 It Riproduzione da sorgenti esterne Questa unità consente la riproduzione di dispositivi esterni collegati al terminale AUX. Per questo collegamento è necessario un cavo mini presa stereo da 3,5 mm disponibile in commercio. Accertarsi di spegnere l’unità premendo A prima di collegare il dispositivo esterno. Collegamento di un dispositivo esterno 1 Inserire il cavo nel terminale AUX dell’unità. 2 Collegare l’altra estremità del cavo al dispositivo esterno. Riproduzione 1 Premere A per accendere l’unità. 2 Riprodurre il dispositivo esterno.
• Per informazioni sulla riproduzione, consultare il manuale di istruzioni in dotazione con il dispositivo esterno.
• Diminuire il volume dell’unità e del dispositivo esterno prima di effettuare il collegamento.

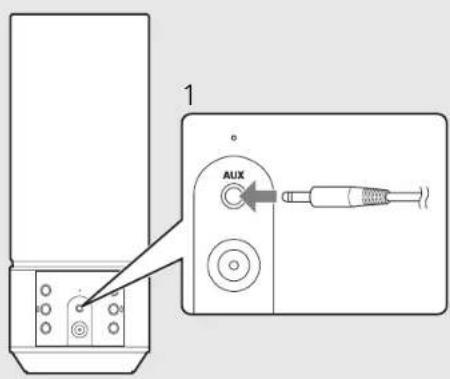

• Se vengono riprodotti sia un dispositivo Bluetooth che un dispositivo esterno, l’audio verrà emesso da entrambi i dispositivi. Cavo con presa mini stereo da 3,5 mm

Dispositivo esternoIt 11Italiano Uso di SMART TIMER SMART TIMER consente di accendere le luci con il livello di luminosità impostato e di riprodurre la propria musica preferita come sveglia ogni mattina. È possibile anche spegnere le luci e interrompere automaticamente la musica mentre si è a letto. SMART TIMER può essere utilizzato soltanto quando l’unità è collegata a una sorgente di alimentazione.Funzioni di SMART TIMER Impostazione di SMART TIMER È possibile impostare SMART TIMER mediante uno smartphone o un tablet su cui è installata l’applicazione DTA CONTROLLER (& P.6). 1 Collegare un dispositivo tramite una connessione Bluetooth (& P.8, 9). 2 Avviare DTA CONTROLLER sul dispositivo ed effettuare le impostazioni SMART TIMER. 3 Sincronizzare SMART TIMER con l’unità mediante DTA CONTROLLER.

• Accertarsi di sincronizzare SMART TIMER con l’unità ogni volta che si imposta SMART TIMER. Timer di accensione Timer di spegnimento• Accendere le luci a un orario specificato.• Specificare la luminosità delle luci.• Riprodurre la musica da un dispositivo collegato a un orario specificato.• Selezionare un brano.• Preimpostare il livello del volume.• Spegnere le luci a un orario specificato.• Spegnere l’unità a un orario specificato. A causa dei miglioramenti apportati al prodotto, i dati tecnici e l’aspetto sono soggetti a modifiche senza preavviso.
• Per riprodurre un brano mediante la connessione Bluetooth a un orario impostato, è necessario che la funzione Bluetooth dello smart phone o del tablet sia attivata. Inoltre, nel caso di un iPhone, non uscire da DTA CONTROLLER mentre è attivo multitasking.
• Se un altro dispositivo Bluetooth è collegato all’unità all’orario impostato, il brano selezionato per il timer di accensione non sarà riprodotto. Scollegare qualsiasi altro dispositivo prima dell’orario impostato.• Il timer di accensione e il timer di spegnimento di SMART TIMER possono essere attivati/disattivati soltanto mediante DTA CONTROLLER.Orologio interno dell’unità• L’unità copia l’orario sull’orologio interno dell’unità da DTA CONTROLLER quando un dispositivo viene collegato all’unità tramite connessione Bluetooth. SMART TIMER segue l’orologio interno dell’unità.• Se si scollega l’adattatore CA e il livello di batteria rimanente si esaurisce completamente, l’orologio sarà reimpostato e SMART TIMER sarà disattivato.12 It Risoluzione dei problemi Se l’unità non funzionasse a dovere, consultare la tabella seguente. Se la soluzione non fosse presente nell’elenco o se le istruzioni proposte non fossero di aiuto, spegnere l’unità, scollegare l’adattatore CA e mettersi in contatto col rivenditore autorizzato o centro assistenza Yamaha più vicino. Generale Problema Causa Soluzione L’unità si spegne non appena viene accesa. L’unità non funziona correttamente. L’adattatore CA non è collegato correttamente. Collegare bene l’adattatore CA. La batteria dell’unità è quasi scarica. Ricaricare la batteria (& P.4). L’unità ha subito una forte scarica elettrica, per esempio a causa di un fulmine o di elettricità statica eccessiva. Tenere premuto A sul pannello anteriore per più di 10 secondi per inizializzare e riavviare l’unità. I diffusori non emettono alcun suono. Il volume è al minimo. Alzare il volume. L’alimentazione è disattivata. Accendere l’unità e riprodurre nuovamente la musica. La funzione standby automatica è attivata. Accendere l’unità (& P.6). L’unità e/o le luci si spengono improvvisamente. La funzione standby automatica è attivata. Accendere l’unità e/o le luci (& P.6). È impostato il timer di spegnimento di SMART TIMER. Controllare l’impostazione del timer di spegnimento da DTA CONTROLLER. La batteria dell’unità è quasi scarica. Ricaricare la batteria (& P.4). L’unità e le luci si accendono improvvisamente. È impostato il timer di accensione di SMART TIMER. Controllare l’impostazione del timer di accensione da DTA CONTROLLER. L’indicatore lampeggia rapidamente in arancione. La batteria dell’unità è quasi scarica. Ricaricare la batteria (& P.4). SMART TIMER non funziona. SMART TIMER non è stato impostato da DTA CONTROLLER. Impostare SMART TIMER da DTA CONTROLLER e sincronizzarlo con l’unità (& P.11). Si sentono interferenze da dispositivi digitali o ad alta frequenza. L’unità è troppo vicina a dispositivi digitali o ad alta frequenza. Allontanare l’unità da quei dispositivi. L’unità non funziona per niente. La batteria dell’unità è quasi scarica. Ricaricare la batteria (& P.4).Risoluzione dei problemi It 13 Italiano Bluetooth Problema Causa Soluzione Impossibile associare l’unità con il dispositivo Bluetooth. L’unità è spenta. Accendere l’unità ed eseguire l’associazione (& P.8). Un altro dispositivo Bluetooth è collegato. Terminare la connessione Bluetooth corrente ed eseguire l’associazione con il nuovo dispositivo. L’unità e il dispositivo sono troppo lontani. Associare l’unità e il dispositivo mantenendo una distanza massima tra di loro di 10 m. Un dispositivo nelle vicinanze (forno a microonde, LAN wireless ecc.) emette segnali con frequenza 2,4 GHz. Allontanare l’unità dal dispositivo che emette segnali in radio frequenza. Un adattatore Bluetooth o simile che si desidera associare con l’unità ha un codice di protezione diverso da “0000”. Utilizzare un adattatore Bluetooth o simile il cui codice di protezione sia “0000”. Il dispositivo Bluetooth non supporta A2DP. Eseguire l’associazione con un dispositivo che supporta A2DP. Impossibile effettuare la connessione Bluetooth. L’unità è spenta. Accendere l’unità. Un altro dispositivo Bluetooth è collegato. Terminare la connessione Bluetooth corrente, quindi stabilire nuovamente una connessione Bluetooth con il dispositivo. La funzione Bluetooth del dispositivo è spenta. Accendere la funzione Bluetooth del dispositivo. Le informazioni sull’associazione sono state cancellate. Eseguire nuovamente l’associazione (& P.8). L’unità può essere associata con otto dispositivi. Quando si associa l’unità con un nono dispositivo, le informazioni sull’associazione con la data di connessione più vecchia vengono cancellate. Questa unità non è registrata nell’elenco di connessioni Bluetooth del dispositivo. Eseguire nuovamente l’associazione (& P.8). Non viene emesso alcun suono oppure l’audio è interrotto durante la riproduzione. Il volume del dispositivo collegato è troppo basso. Alzare il volume del dispositivo collegato. Il dispositivo di collegamento non è impostato per inviare segnali audio Bluetooth all’unità. Cambiare l’uscita dei segnali audio Bluetooth del dispositivo di collegamento selezionando l’unità. La connessione Bluetooth dell’unità con il dispositivo è stata interrotta. Eseguire nuovamente la connessione Bluetooth (& P.9). Un dispositivo nelle vicinanze (forno a microonde, LAN wireless ecc.) emette segnali con frequenza 2,4 GHz. Allontanare l’unità dal dispositivo che emette segnali in radio frequenza. L’unità e il dispositivo collegato sono troppo lontani. Posizionare il dispositivo collegato a una distanza massima di 10 m dall’unità.14 It Dati tecnici Ad agosto 2014. Dati tecnici soggetti a modifiche senza preavviso.

• La vita utile stimata delle luci a LED è di circa 36.000 ore. Questo dato si basa sul periodo più breve trascorso il quale la luce si esaurisce oppure il flusso luminoso scende al di sotto del 70% del flusso originario. Tuttavia, tenere presente che la durata stimata di 36.000 ore non può essere garantita. “Made for iPod”, “Made for iPhone”, e “Made for iPad” indicano che un accessorio elettronico è stato progettato specificatamente per essere collegato all’iPod, all’iPhone o all’iPad e che lo sviluppatore ne certifica la conformità agli standard Apple. Apple non è responsabile per l’uso di questo dispositivo né per la rispettiva conformità agli standard di sicurezza e normativi. L’uso di questo accessorio con l’iPod, l’iPhone o l’iPad potrebbe influire negativamente sulle prestazioni wireless. iPad, iPhone, iPod e iPod touch sono marchi di fabbrica di Apple Inc. registrati negli USA e in altri paesi. Bluetooth

• Bluetooth è una tecnologia di comunicazione wireless tra dispositivi che si trovano a una distanza reciproca massima di 10 metri e che impiegano la banda di frequenza a 2,4 GHz, utilizzabile senza licenza.

• Bluetooth è un marchio di fabbrica registrato di Bluetooth SIG, utilizzato da Yamaha in base a un accordo di licenza. Gestione delle comunicazioni Bluetooth

• La banda a 2,4 GHz utilizzata dai dispositivi compatibili Bluetooth è una banda radio condivisa da diversi tipi di apparecchiature. Anche se i dispositivi compatibili Bluetooth utilizzano una tecnologia che riduce al minimo l’influenza di altri componenti che utilizzano la stessa banda radio, tale influenza può diminuire la velocità o la distanza di comunicazione e, in alcuni casi, interrompere le comunicazioni.

• La velocità di trasferimento del segnale e la distanza a cui sono possibili le comunicazioni variano a seconda della distanza tra i dispositivi di comunicazione, della presenza di ostacoli e di onde radio e del tipo di apparecchiatura.
