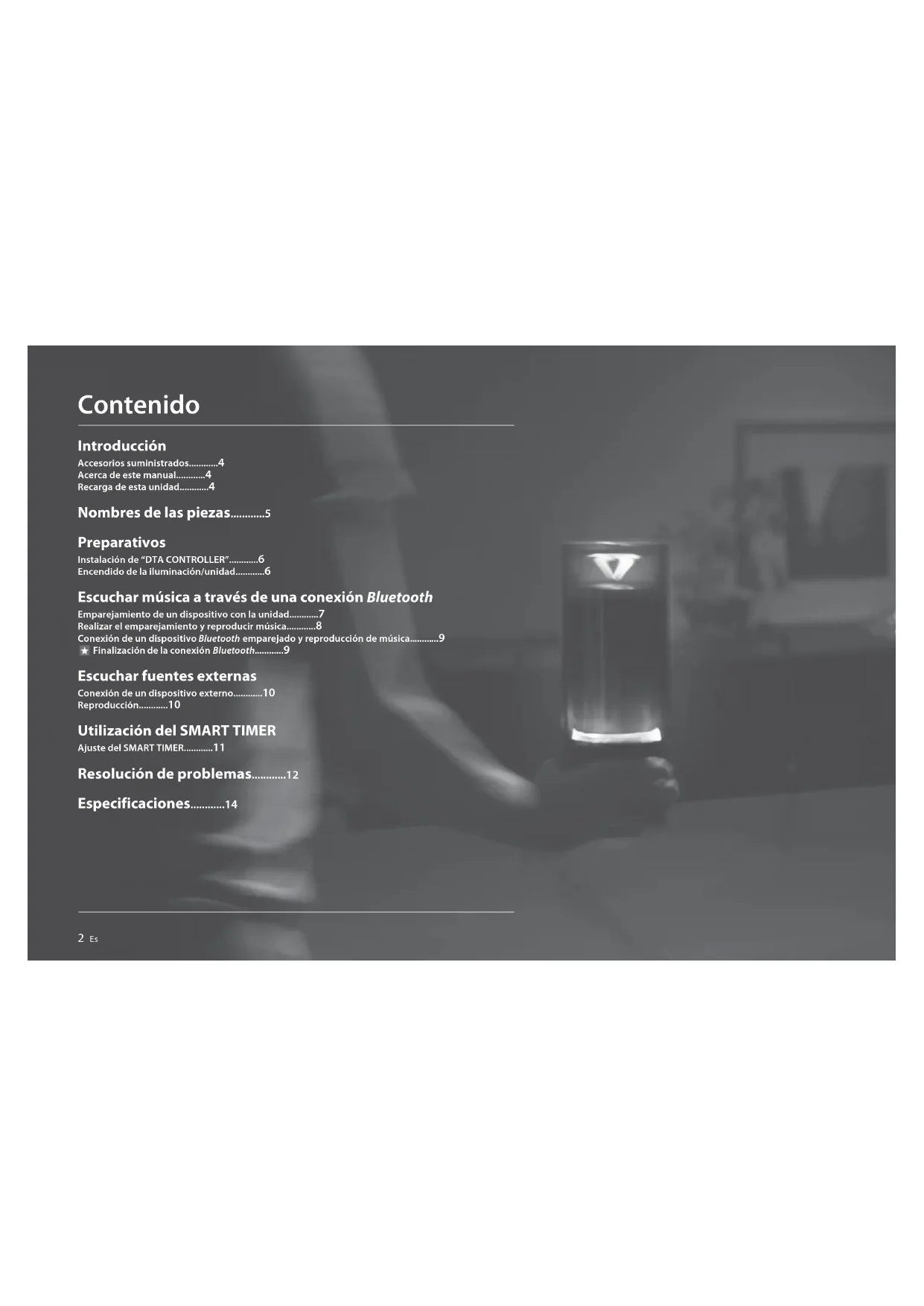

MANUAL DE USUARIO LSX700 YAMAHA

Accesorios suministrados4

Acerca de este manual4

Recarga de esta unidad4

Nombres de las piezas5

Instalación de “DTA CONTROLLER”6

Encendido de la iluminación/unidad6

Escuchar música a través de una conexión Bluetooth

Emparejamiento de un dispositivo con la unidad7

Realizar el emparejamiento y reproducir música8

Conexión de un dispositivo Bluetooth emparejado y reproducción de música9

Finalización de la conexión Bluetooth9

Escuchar fuentes externas

Conexión de un dispositivo externo10

Utilización del SMART TIMER Ajuste del SMART TIMER11

Resolución de problemas12

Especificaciones14Es 3

La forma más sencilla

de disfrutar del mejor sonido

Disfrute de los contenidos de sus

dispositivos móviles con un sonido

mejorado y la tecnología más

Controle las operaciones de la forma

más práctica desde su dispositivo

Una fusión de música e iluminación

Empiece el día con la luz adecuada y el ritmo perfecto.

Despiértese al son de su canción favorita en una

atmósfera agradable. 11

Al final del día, sumérjase en un ambiente reparador

con una luz tenue y sonidos relajantes. 6

Llévese la música a todas

Compruebe los contenidos del paquete y lea con atención este manual.

Acerca de este manual • Operaciones En este manual, “iPhone” puede utilizarse también en referencia a un “iPod touch” o un “iPad”.• Ilustraciones Las ilustraciones pueden no coincidir con el producto real.• SímbolosIndica precauciones de uso de la unidad y las limitaciones.Indica explicaciones complementarias para mejorar el uso. & Indica la página o las páginas de referencia correspondientes.Adaptador de CA(12 V CC/1,5 ANúm. modelo: MU18-D120150-C5) Recarga de esta unidad

Al utilizar esta unidad por primera vez, conecte a la unidad el adaptador de CA suministrado y cárguela desde una toma de pared.

• Si carga la unidad con la alimentación y la luz apagadas, el indicador parpadea despacio de color naranja. Una vez que ha terminado la carga, el indicador se apaga. • Si queda poca batería en esta unidad, el indicador parpadeará rápido de color naranja.

• El tiempo de carga de la batería es de aproximadamente 4 horas con la unidad apagada y de aproximadamente 7 horas con la unidad encendida. • Puede consultar el nivel de carga de la batería de la unidad desde “DTA CONTROLLER” (& P.6).

• En un lugar donde la temperatura sea muy alta o baja, la unidad puede recargarse antes de lo habitual o puede que no se recargue.• Para mantener la función, la unidad deberá recargarse cada seis meses. • La batería tiene una vida útil limitada. Su capacidad disminuye gradualmente con la frecuencia de uso y el paso del tiempo.

• La vida útil de la batería variará en función de cómo se almacene, y a las condiciones y el entorno de utilización.

• Para alargar al máximo la duración de la batería, es posible que existan diferencias en el volumen y la calidad del sonido al utilizar la unidad con la batería y al usar la unidad conectada al adaptador de CA. • La alimentación puede apagarse dependiendo del volumen y el estado de la luz independientemente del nivel de carga de la batería. Adaptador de CAIndicadorEs 5 Español

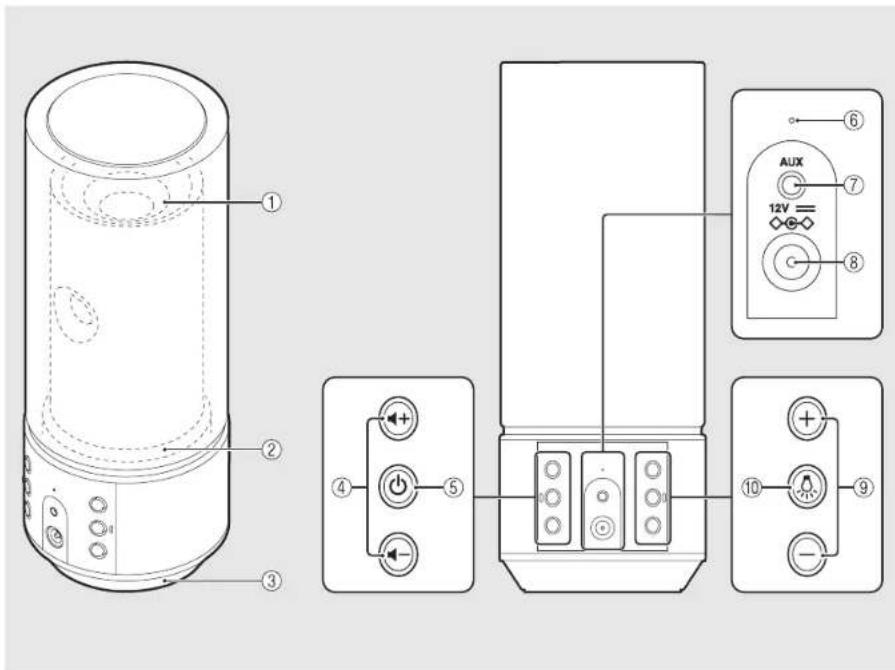

Nombres de las piezas

Familiarícese con todas las piezas y sus funciones. * Los efectos generados por la luz reflejan la expansión del sonido. 1 Luz/altavoz

4 / (VOLUME) Controlan el volumen. 5 A (Encendido) (& P.6) Pulsar: apaga/enciende la unidad. Mantener pulsado: cancela la conexión con el dispositivo Bluetooth. La unidad reproduce un tono de bienvenida al encenderla y un tono de cierre al apagarla. 6 Indicador Se ilumina al encender la unidad. Parpadea cuando cambia el estado de la conexión Bluetooth y el estado de la batería recargable. 7 AUX (& P.10) Establece una conexión con un dispositivo externo a través de un cable de miniclavija estéreo de 3,5 mm disponible en el mercado. 8 DC IN (& P.4) Permite conectar el adaptador de CA suministrado. 9 Iluminación +/– (& P.6) Presione estos botones para ajustar el brillo de la iluminación. 0 (Iluminación) (& P.6) Pulse este botón para encender o apagar la luz.6 Es Preparativos Instale la aplicación de Yamaha “DTA CONTROLLER” y encienda la unidad. Instalación de “DTA CONTROLLER” Si instala la aplicación DTA CONTROLLER en un dispositivo móvil, como un smartphone o una tableta, podrá utilizar un amplio abanico de prácticas funciones de los sistemas de audio de sobremesa de Yamaha.Funciones• Encendido y apagado de la unidad y ajuste del volumen • Encendido y apagado de la iluminación y ajuste del brillo de la iluminación • Ajuste del SMART TIMER (& P.11) • Reproducción de canciones guardadas en un smartphone o tableta Encendido de la iluminación/unidad

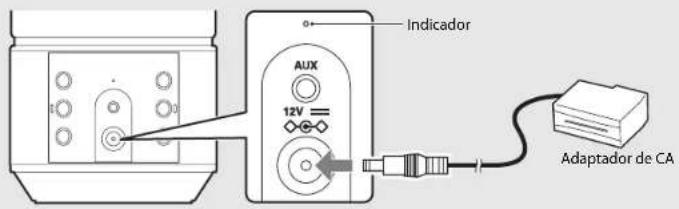

1 Conecte el adaptador de CA a la unidad e introduzca el enchufe en una toma de pared. 2 • Pulse para encender la luz. - La iluminación puede activarse o desactivarse incluso con la unidad apagada. - Para ajustar el brillo, pulse el botón Iluminación +/– (5 pasos). • Pulse A para encender la unidad. - La unidad reproduce un tono de bienvenida y se enciende. Después, puede reproducir música.El dispositivo móvil tiene que estar conectado a la unidad mediante una conexión Bluetooth (& P.7).http://itunes.com/app/dtacontroller(Para los usuarios de EE. UU.)https://itunes.apple.com/us/app/dta-controller-us/id549333293?mt=8 Google Play™ https://play.google.com/store/apps/details?id=com.yamaha.av.dtacontroller* Si el acceso no es posible, busque “DTA CONTROLLER” en el App Store o Google Play.Función en espera automática• La función en espera automática se activa de la forma siguiente (configuración predeterminada).- La unidad se apaga automáticamente si no se ha realizado ninguna operación en los últimos 20 minutos y no hay ningún dispositivo conectado a AUX o mediante una conexión Bluetooth. - La unidad se apaga automáticamente si no se realiza ninguna operación durante más de 8 horas.Activación/desactivación de la función en espera automática1 Pulse para encender la luz.2 Mantenga pulsado durante como mínimo 10 segundos. • Cambia el estado de la función en espera automática y parpadea la iluminación (&P.5). - Activación de la función en espera automática: la iluminación parpadea tres veces. - Desactivación de la función en espera automática: la iluminación parpadea una vez.Activación/desactivación de la función de tonos de notificación • Si desea activar o desactivar los tonos de notificación (tono de bienvenida/tono de cierre, tono de conexión Bluetooth, tono de notificación de volumen máximo/mínimo), con la unidad apagada pulse A mientras pulsa para encender la unidad. - Activación de los tonos de notificación: la unidad reproduce el tono de bienvenida. - Desactivación de los tonos de notificación: la unidad no reproduce el tono de bienvenida.Es 7 Español

Escuchar música a través de una conexión

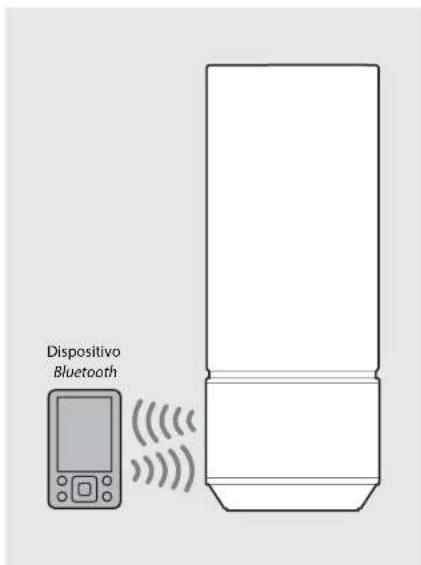

Esta unidad permite escuchar música de forma inalámbrica desde un dispositivo compatible con Bluetooth.

Emparejamiento de un

unidad Al conectar un dispositivo Bluetooth a la unidad por primera vez, el dispositivo tiene que estar registrado en la unidad. Este proceso se conoce como “emparejamiento”. Una vez completado el emparejamiento, es posible realizar conexiones en un par de sencillos pasos.Un dispositivo B luetooth que se conecte por primera vezUn dispositivo Bluetooth que ya se haya conectadoRealizar el emparejamiento y reproducir música (& P.8)Establecer la conexión Bluetooth y reproducir música (& P.9)Dispositivo Bluetooth• Si se elimina la información de emparejamiento de un dispositivo, tendrá que realizar de nuevo el emparejamiento del dispositivo para volver a conectarlo.Escuchar música a través de una conexión Bluetooth 8 Es

Realizar el emparejamiento y reproducir música

1 Pulse A para encender la unidad (& P.6). • El indicador se enciende de color naranja. 2 Toque “Ajustes” y “Bluetooth” en el iPhone para activar la función

En la lista de conexiones del campo “Dispositivos”, toque “LSX-70 Yamaha”.

• Cuando ha terminado el emparejamiento, el indicador (& P.5) parpadea de color azul y la unidad reproduce un tono

de conexión Bluetooth cuando se establece una conexión Bluetooth.

4 Reproduzca música en el iPhone.

1 Pulse A para encender la unidad (& P.6). • El indicador se enciende de color naranja. 2 Active la función Bluetooth en su dispositivo.

3 En el ajuste Bluetooth del dispositivo, seleccione “LSX-70 Yamaha”.

• Cuando ha terminado el emparejamiento, el indicador (& P.5) parpadea de color azul y la unidad reproduce un tono

de conexión Bluetooth cuando se establece una conexión Bluetooth.

• Si el dispositivo no se conecta a la unidad automáticamente una vez completado el emparejamiento, seleccione de

nuevo “LSX-70 Yamaha” en el ajuste Bluetooth de su dispositivo.

• Para obtener más información, consulte el manual de instrucciones suministrado con el dispositivo.

4 Reproduzca música en el dispositivo.

Otros dispositivos • Si ya hay conectado otro dispositivo a la unidad, finalice la conexión Bluetooth manteniendo pulsado A y lleve a cabo el emparejamiento con el nuevo dispositivo.• La operación de emparejamiento puede presentar diferencias en función del modelo de iPhone o de la versión del sistema operativo del dispositivo.• Si ya hay conectado otro dispositivo a la unidad, finalice la conexión Bluetooth manteniendo pulsado A y lleve a cabo el emparejamiento con el nuevo dispositivo.• Si el sistema le pide una contraseña durante la operación de emparejamiento, introduzca el número “0000”.Escuchar música a través de una conexión BluetoothEs 9Español Conexión de un

reproducción de música Si la unidad está conectada a otro dispositivo a través de una conexión Bluetooth, finalice dicha conexión (consulte “Finalización de la conexión Bluetooth” en la parte derecha) antes de conectarse al dispositivo. 1 Pulse A para encender la unidad.

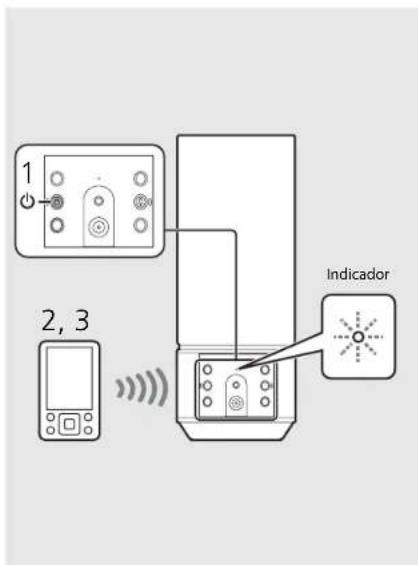

2 Establezca la conexión Bluetooth.

• Active la función B luetooth del dispositivo y seleccione “LSX-70 Yamaha”. • El indicador parpadea de color azul y la unidad reproduce un tono de conexión Bluetooth cuando se establece una conexión.• Si el dispositivo es el último que se ha conectado a través de Bluetooth, esta unidad y el dispositivo de conexión se conectarán automáticamente a través de Bluetooth cuando conecte la alimentación de esta unidad. 3 Reproduzca música en el dispositivo

1 Indicador 2, 3 • Baje el volumen de la unidad antes de la reproducción. De lo contrario, el volumen de la reproducción podría ser excesivo.Finalización de la conexión Bluetooth• Bluetooth La conexión puede finalizarse realizando una de las acciones siguientes. - Desactive la función Bluetooth del dispositivo conectado.- Mantenga pulsado A en la unidad. - Apague la alimentación y la luz de la unidad.• El indicador parpadea de color azul y la unidad reproduce un tono de desconexión Bluetooth cuando ha terminado la conexión.Potenciador de músicaEsta función refuerza el sonido de la música digital comprimida mediante la regeneración de los elementos musicales perdidos durante la compresión a través de la conexión Bluetooth.10 Es Escuchar fuentes externas

Esta unidad permite la reproducción de dispositivos externos conectados al terminal AUX. Es necesario un cable de miniclavija estéreo de 3,5 mm disponible en el mercado para realizar esta conexión. Asegúrese de haber apagado la unidad pulsando A antes de la conexión del dispositivo externo.

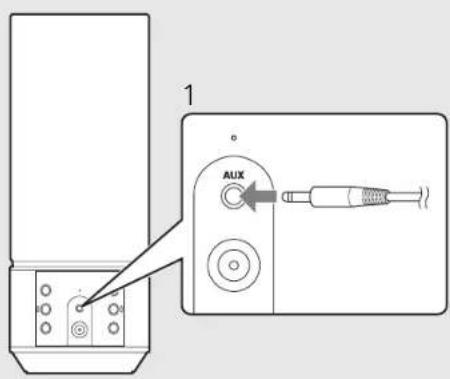

1 Conecte el cable en el terminal AUX de la unidad. 2 Conecte el otro extremo del cable al dispositivo externo. Reproducción

1 Pulse A para encender la unidad.

2 Reproduzca el dispositivo externo. • Para obtener más información sobre la reproducción, consulte el manual de instrucciones suministrado con el dispositivo externo.• Baje el volumen de la unidad y el dispositivo externo antes de la conexión. • Si se reproducen un dispositivo Bluetooth y un dispositivo externo a la vez, se escuchará el sonido de los dos dispositivos.

Cable de miniclavija estéreo de 3,5 mm

Utilización del SMART TIMER El SMART TIMER permite encender la iluminación en el nivel de brillo definido y reproducir su música favorita como despertador todas las mañanas. También

puede desactivar la iluminación y parar la reproducción de música automáticamente mientras escucha música en la cama.

El SMART TIMER solo puede utilizarse cuando la unidad está conectada a una fuente de alimentación.

Funciones del SMART TIMER Ajuste del SMART TIMER El SMART TIMER puede configurarse con un smartphone o una tableta con la aplicación DTA CONTROLLER instalada (& P.6).

1 Conecte un dispositivo a través de una conexión Bluetooth (& P.8, 9).

2 Inicie DTA CONTROLLER en el dispositivo y configure el SMART TIMER.

3 Sincronice el SMART TIMER con la unidad mediante DTA CONTROLLER.

• Asegúrese de sincronizar el SMART TIMER con la unidad cada vez que configure el SMART TIMER. Temporizador de activación Temporizador de apagado• Encender la iluminación a una hora definida.• Definir el brillo de la iluminación.• Reproducir la música de un dispositivo conectado a una hora especificada.• Especificar una canción.• Predefinir el nivel de volumen.• Apagar la iluminación a una hora definida.• Apagar la alimentación a una hora definida. A causa de las mejoras introducidas en los productos, las especificaciones y el aspecto están sujetos a cambios sin previo aviso. • Para reproducir una canción a través de una conexión Bluetooth a una hora concreta, la función Bluetooth del smartphone o la tableta tiene que estar activada. Además, en el caso del iPhone, no cierre DTA CONTROLLER al realizar acciones multitarea. • Si hay otro dispositivo Bluetooth conectado a la unidad a la hora definida, la canción seleccionada para el temporizador de activación no se reproducirá. Desconecte cualquier otro dispositivo antes de la hora ajustada.• El temporizador de activación y el temporizador de apagado del SMART TIMER pueden activarse y desactivarse únicamente desde DTA CONTROLLER.Reloj interno de la unidad• La unidad copia la hora al reloj interno de la unidad desde DTA CONTROLLER si un dispositivo se conecta a la unidad a través de una conexión Bluetooth. El SMART TIMER se rige por el reloj interno de la unidad.• Si desconecta el adaptador de CA y se agota completamente la batería, se restablecerá el ajuste del reloj y se apagará el SMART TIMER.12 Es

Resolución de problemas

Consulte la tabla inferior cuando la unidad no funcione correctamente. Si su solución no aparece en la lista a continuación o si las instrucciones no le sirven de

ayuda, apague la unidad, desconecte el adaptador de CA y póngase en contacto con el distribuidor o centro de servicio autorizado Yamaha más cercano.

Problema Causa Solución

La unidad se apaga poco después de

conectarse la alimentación.

La unidad no funciona correctamente.

El adaptador de CA no está bien conectado. Conecte correctamente el adaptador de CA.

La batería de esta unidad tiene poca carga. Recargue la batería (& P.4).

La unidad ha estado expuesta a una descarga eléctrica externa de gran

potencia, como un rayo, o a electricidad estática intensa.

A en el panel frontal durante más de 10 segundos para

reiniciar la unidad.

Los altavoces no emiten sonido.

El volumen está al mínimo. Suba el volumen.

La unidad está apagada. Encienda la unidad y reproduzca la música de nuevo.

La función en espera automática está activada. Encienda la unidad (& P.6).

La unidad y/o la iluminación se apagan de

La función en espera automática está activada. Encienda la unidad y/o la iluminación (& P.6).

El temporizador de apagado del SMART TIMER está configurado. Compruebe el ajuste del temporizador de apagado en DTA CONTROLLER.

La batería de esta unidad tiene poca carga. Recargue la batería (& P.4).

La unidad y la iluminación se apagan de

El temporizador de activación del SMART TIMER está configurado. Compruebe el ajuste del temporizador de activación en DTA CONTROLLER.

El indicador parpadea rápido de color

La batería de esta unidad tiene poca carga. Recargue la batería (& P.4).

El SMART TIMER no funciona. El SMART TIMER no se ha ajustado desde DTA CONTROLLER.

Ajuste el SMART TIMER desde DTA CONTROLLER y sincronícelo con la

Hay interferencia de ruido procedente de

un equipo digital o de frecuencias altas.

La unidad está demasiado cerca de un equipo digital o de alta frecuencia. Separe más la unidad de dicho equipo.

Esta unidad no funciona en absoluto. La batería de esta unidad tiene poca carga. Recargue la batería (& P.4).Resolución de problemas

No es posible emparejar la unidad con un

dispositivo Bluetooth.

La unidad se apaga. Encienda la unidad y realice el emparejamiento (& P.8).

Hay otro dispositivo Bluetooth conectado.

Finalice la conexión Bluetooth actual y lleve a cabo el emparejamiento con

el nuevo dispositivo.

Esta unidad y el dispositivo están demasiado lejos. Empareje la unidad y el dispositivo a una distancia máxima de 10 m.

Existen señales de salida de un dispositivo (horno microondas, LAN

inalámbrica, etc.) en la banda de frecuencia de 2,4 GHz cercana.

Aleje esta unidad del dispositivo que está emitiendo las señales de

Un adaptador Bluetooth, etc. que quiere emparejar con la unidad tiene una

contraseña distinta de “0000”.

Utilice un adaptador Bluetooth, etc. cuya contraseña sea “0000”.

El dispositivo Bluetooth no es compatible con A2DP. Realice el emparejamiento con un dispositivo compatible con A2DP.

No es posible establecer una conexión

La unidad se apaga. Encienda la unidad.

Hay otro dispositivo Bluetooth conectado.

Finalice la conexión Bluetooth actual y establezca de nuevo una conexión

Bluetooth con el mismo dispositivo.

La función Bluetooth del dispositivo está desactivada. Active la función Bluetooth del dispositivo.

Se ha eliminado la información de emparejamiento.

Vuelva a realizar el emparejamiento (& P.8).

Esta unidad puede emparejarse con ocho dispositivos. Si se empareja un

noveno dispositivo, la información de emparejamiento con la fecha de

conexión más antigua se elimina.

Esta unidad no está registrada en la lista de conexiones Bluetooth del

Vuelva a realizar el emparejamiento (& P.8).

No se produce sonido o el sonido se

interrumpe durante la reproducción.

El volumen del dispositivo conectado es demasiado bajo. Suba el volumen del dispositivo conectado.

El dispositivo de conexión no está configurado para enviar señales de audio

Bluetooth a la unidad.

Seleccione la unidad como salida de las señales de audio Bluetooth del

dispositivo de conexión.

La conexión Bluetooth de la unidad con el dispositivo se ha cancelado. Vuelva a realizar el proceso de conexión Bluetooth (& P.9).

Existen señales de salida de un dispositivo (horno microondas, LAN

inalámbrica, etc.) en la banda de frecuencia de 2,4 GHz cercana.

Aleje esta unidad del dispositivo que está emitiendo las señales de

Esta unidad y el dispositivo conectado están demasiado lejos.

Desplace el dispositivo conectado a una distancia inferior a 10 m de la

A fecha de agosto de 2014. Las especificaciones están sujetas a cambios sin previo aviso.

* La vida útil estimada de la luz LED es de aproximadamente 36.000 horas.

Esta estimación corresponde al momento en el que la luz se agota o en el que el flujo luminoso

desciende por debajo del 70% del nivel original (el que se produzca antes). Sin embargo, no se

garantiza el ciclo de vida de 36.000 horas.

“Made for iPod”, “Made for iPhone” y “Made for iPad”

significa que un accesorio electrónico se ha

diseñado específicamente para conectarse a un

iPod, un iPhone o un iPad, respectivamente y que el

desarrollador ha certificado que cumple con los estándares de rendimiento de Apple.

Apple no se hace responsable del funcionamiento de este dispositivo ni de su cumplimiento con

los estándares normativos y de seguridad.

Tenga en cuenta que el uso de este accesorio con un iPod, un iPhone o un iPad puede afectar al

rendimiento inalámbrico.

iPad, iPhone, iPod y iPod touch son marcas comerciales de Apple Inc., registradas en los EE. UU. y

• Bluetooth es una tecnología para comunicación inalámbrica entre dispositivos dentro de un área

aproximada de 10 metros a través de la banda de frecuencia de 2,4 GHz, una banda que se

puede usar sin necesidad de licencia.

• Bluetooth es una marca registrada de Bluetooth SIG y Yamaha la utiliza de acuerdo con un

contrato de licencia.

Gestión de las comunicaciones Bluetooth

• La banda de 2,4 GHz utilizada por los dispositivos compatibles con Bluetooth es una banda de

radio que muchos otros equipos también utilizan. Aunque los dispositivos compatibles con

Bluetooth utilizan una tecnología que reduce al mínimo la influencia de otros componentes que

puedan estar usando la misma banda de radio, esta influencia inevitablemente puede reducir la

velocidad o la distancia de las comunicaciones y, en algunos casos, interrumpir la comunicación.

• La velocidad de transferencia de la señal y la distancia a la que es posible la comunicación varía

en función de la distancia entre los dispositivos comunicantes, la presencia de obstáculos, las

condiciones de las ondas de radio y el tipo de equipo.

• Yamaha no garantiza el funcionamiento de todas las conexiones inalámbricas entre esta unidad

y otros dispositivos compatibles con la función Bluetooth.

© 2013 CSR plc y las empresas de su grupo.

La marca aptX® y el logotipo de aptX son marcas comerciales de CSR plc o una de las empresas de

su grupo y pueden estar registrados en una o varias jurisdicciones.

Salida inalámbrica Bluetooth Clase 2

Rango máximo de comunicación 10 m (sin obstáculos)

Sección AUX Conector de entrada Minitoma estéreo de 3,5 mm

Sección de iluminación (LED*)

(Flujo luminoso inferior al 70%) Aproximadamente 36.000 horas

Consumo (Únicamente con la iluminación encendida) 8 W Batería

Batería integrada Batería de iones de litio

Capacidad/tensión 2,900 mAh/3,6 V Tiempo de reproducción

Con la batería totalmente cargada, unas 8 horas (salida: 200 mW)

Unidad encendida: unas 7 horas

Unidad apagada: unas 4 horas

Alimentación eléctrica CA 230 V, 50 Hz

Unidad encendida (reproducción de música e iluminación

encendida): 10 W Unidad apagada (iluminación y SMART TIMER apagados y sin

conexión Bluetooth): 0,2 W Modo en espera (SMART TIMER activado): 0,5 W Adaptador de CA MU18-D120150-C5 (12 V CC/1,5 A)

(Anchura × Altura × Profundidad)
