MANUAL DE USUARIO NS-P350 YAMAHA

Manual De Instrucciones

Lea las siguientes precauciones de funcionamiento antes de iniciar el uso del aparato. Yamaha no se responsabilizará de cualquier daño o lesión causada por no seguir las precauciones que aparecen a continuación.

1. Para asegurar el mejor rendimiento posible, lea con atención este manual. Guárdelo en un lugar seguro para consultarlo en el futuro.
2. Instale los altavoces en un lugar fresco, seco y limpio: alejados de ventanas, fuentes de calor, fuentes de vibraciones excesivas, polvo, humedad o frío. Evite fuentes de zumbido eléctrico (transformadores y motores por ejemplo). Para impedir incendios o descargas eléctricas, no exponga los altavoces a la lluvia o al agua.
3. Para impedir que las cajas se deformen o pierdan color, no exponga los altavoces a la luz solar directa o a una humedad excesiva.
4. Evite instalar los altavoces donde puedan caer sobre ellos objetos extraños, y/o donde puedan estar expuestos al goteo o salpicadura de líquidos.
5. No ponga los objetos siguientes encima de los altavoces:
6. Otros componentes, porque pueden dañar o descolorar la superficie de los altavoces.
7. Objetos con fuego (velas por ejemplo) porque pueden causar un incendio, daños en los altavoces o lesiones a las personas.
8. Recipientes de líquidos, porque pueden derramar su contenido y dar descargas eléctricas al usuario o dañar los altavoces.
9. No ponga los altavoces donde puedan ser tirados o golpeados por objetos que se caen. Los lugares estables garantizan un mejor sonido.
10. Poner los altavoces en la misma estantería que un giradiscos puede causar realimentación.
11. No introduzca las manos ni ningún otro objeto en el puerto ni levante el altavoz sujetándolo por el puerto, ya que podría causarle daños al altavoz o heridas al usuario.
12. Si nota distorsión, reduzca el volumen en su amplificador. No haga funcionar su amplificador al límite de “amplitud”. De lo contrario, los altavoces podrían dañarse.
13. Cuando utilice un amplificador con una potencia nominal de salida superior a la potencia nominal de entrada de los altavoces, deberá tenerse cuidado para no superar la entrada máxima de los altavoces.
14. No limpie los altavoces con disolventes químicos porque podría dañar el acabado. Utilice un paño limpio y seco.
15. No intente modificar o arreglar los altavoces. Póngase en contacto con el personal de servicio de Yamaha cuando necesite hacer reparaciones. No abra la caja bajo ninguna circunstancia.
16. El propietario es el responsable de que la colocación o la instalación sean seguras. Yamaha no se hace responsable de los accidentes debidos a una mala colocación o instalación de los altavoces.

Información para Usuarios sobre Recolección y Disposición de Equipamiento Viejo

Este símbolo en los productos, embalaje, y/o documentación que se acompañe significa que los productos electrónicos y eléctricos usados no deben ser mezclados con desechos hogareños corrientes.

Para el tratamiento, recuperación y reciclado apropiado de los productos viejos, por favor llévelos a puntos de recolección aplicables, de acuerdo a su legislación nacional y las directivas 2002/96/EC.

Al disponer de estos productos correctamente, ayudará a ahorrar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud humana y el medio ambiente, el cual podría surgir de un inapropiado manejo de los desechos.

Para mayor información sobre recolección y reciclado de productos viejos, por favor contacte a su municipio local, su servicio de gestión de residuos o el punto de venta en el cual usted adquirió los artículos.

[Información sobre la Disposición en otros países fuera de la Unión Europea]

Este símbolo sólo es válidos en la Unión Europea. Si desea deshacerse de estos artículos, por favor contacte a sus autoridades locales y pregunte por el método correcto de disposición.

Cuidados del altavoz

Cuando limpie esta unidad, no utilice productos químicos (como alcohol o disolventes): podrían dañar el acabado. Utilice un paño limpio y seco para la limpieza. Para las manchas más difíciles, humedezca un paño en detergente diluido con agua, frote la mancha y seque la zona con el paño.

Contenido

Características ....1

Contenido del paquete....1

Instalar los altavoces ....1

Instalar los altavoces....1

Instalar los altavoces en la pared....2

Conectar los altavoces ....3

Diagrama de conexión....3

Cómo colocar/quitar la rejilla ....5

Especificaciones ....5

Características

[NS-PC350]

• Tipo: Altavoz de suspensión acústica con 3 altavoces y 2 vías para canales central
  • Graves: Altavoz con cono PMD de 13 cm dual Agudos: Altavoz con bóveda de aluminio de 3 cm

[NS-PB350]

• Tipo: Altavoz de reflejo de bajos con 2 altavoces y 2 vías para canales principales
  • Graves: Altavoz con cono PMD de 13 cm dual Agudos: Altavoz con bóveda de aluminio de 3 cm

Contenido del paquete

Compruebe que el paquete contiene los siguientes elementos.

Altavoz central (NS-PC350)

Sujeción (para el altavoz central)

Cable de altavoz

Instalar los altavoces

** Surround izquierdo NS-PB350
** Surround derecho NS-PB350

Antes de conectar los altavoces, sitúe cada altavoz en la posición correspondiente. La ubicación de los altavoces es muy importante, ya que afecta a la calidad de sonido global del sistema. Sitúe los altavoces en ubicaciones que optimicen la calidad de sonido en la posición de audición. Consulte la ilustración.

Nota

Si sitúa los altavoces demasiado cerca de un televisor TRC, afectaran al color de la imagen o provocarán un zumbido. En ese caso, aleje los altavoces del televisor como mínimo 20 cm. Esto no sucede con los televisores de plasma o LCD.

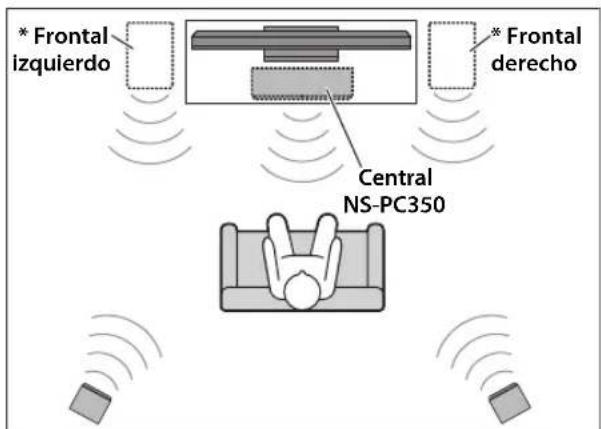

* Coloque los dos altavoces frontales (a la venta) en los laterales derecho e izquierdo del televisor, mirando hacia adelante.
** Sitúe los altavoces surround derecho e izquierdo por detrás de la posición de audición, ligeramente hacia dentro.

Instalar el altavoz central

Sitúe el altavoz central justo entre los altavoces frontales, totalmente hacia delante.

Cuando lo coloque sobre una superficie plana (estante de TV, etc.), coloque las sujeciones proporcionadas en la parte inferior del altavoz. Consulte la ilustración.

Nota

Limpie la superficie antes de colocar las sujeciones. Si la superficie está sucia, tiene aceite o humedad, la fuerza del adhesivo se debilita y el altavoz puede caer.

Instalar los altavoces en la pared

Puede instalar los altavoces en una pared de la manera siguiente.

1 Fije los tornillos a una pared firme o en un soporte para la pared, tal como se muestra en la ilustración. Utilice tornillos autorroscantes de 3,5 a 4 mm de diámetro.

2 Cuelgue cada altavoz por los orificios en los tornillos que sobresalen.

Nota

Compruebe que el extremo del tornillo encaja en la parte estrecha del orificio. De lo contrario, el altavoz podría caer.

Utilización de un pedestal para altavoz comercial

Si monta el altavoz en un pedestal para altavoz comercial, utilice los orificios para tornillos de montaje de la parte inferior del altavoz.

Advertencia

• No instale los altavoces en contrachapados de madera fina ni en paredes poco resistentes. Si lo hiciera, los tornillos podrían arrancarse de la superficie, caerse los altavoces y dañarse o provocarle lesiones personales.
• No fije los altavoces en una pared utilizando clavos, adhesivos o material poco seguro. La utilización prolongada y las vibraciones podrían causar que los altavoces se cayeran.
• Tenga cuidado de no pillar los cables del altavoz entre éste y el soporte o el pedestal para altavoz.
• Para evitar tropezar con los cables de los altavoces, fijelos en la pared.
• Cuando utilice soportes para altavoces (a la venta) para instalar los altavoces en la pared o en el techo, le recomendamos utilizar un cable de seguridad (puede venir incluido con el soporte) entre el altavoz y el soporte para evitar que caiga el altavoz.
• Si tiene dudas sobre la forma segura de instalar estos altavoces, consulte con un instalador profesional o un contratista de obras.

Conectar los altavoces

Nota

Antes de realizar las conexiones, compruebe que los cables de alimentación y los otros componentes AV no estén conectados a las tomas de CA.

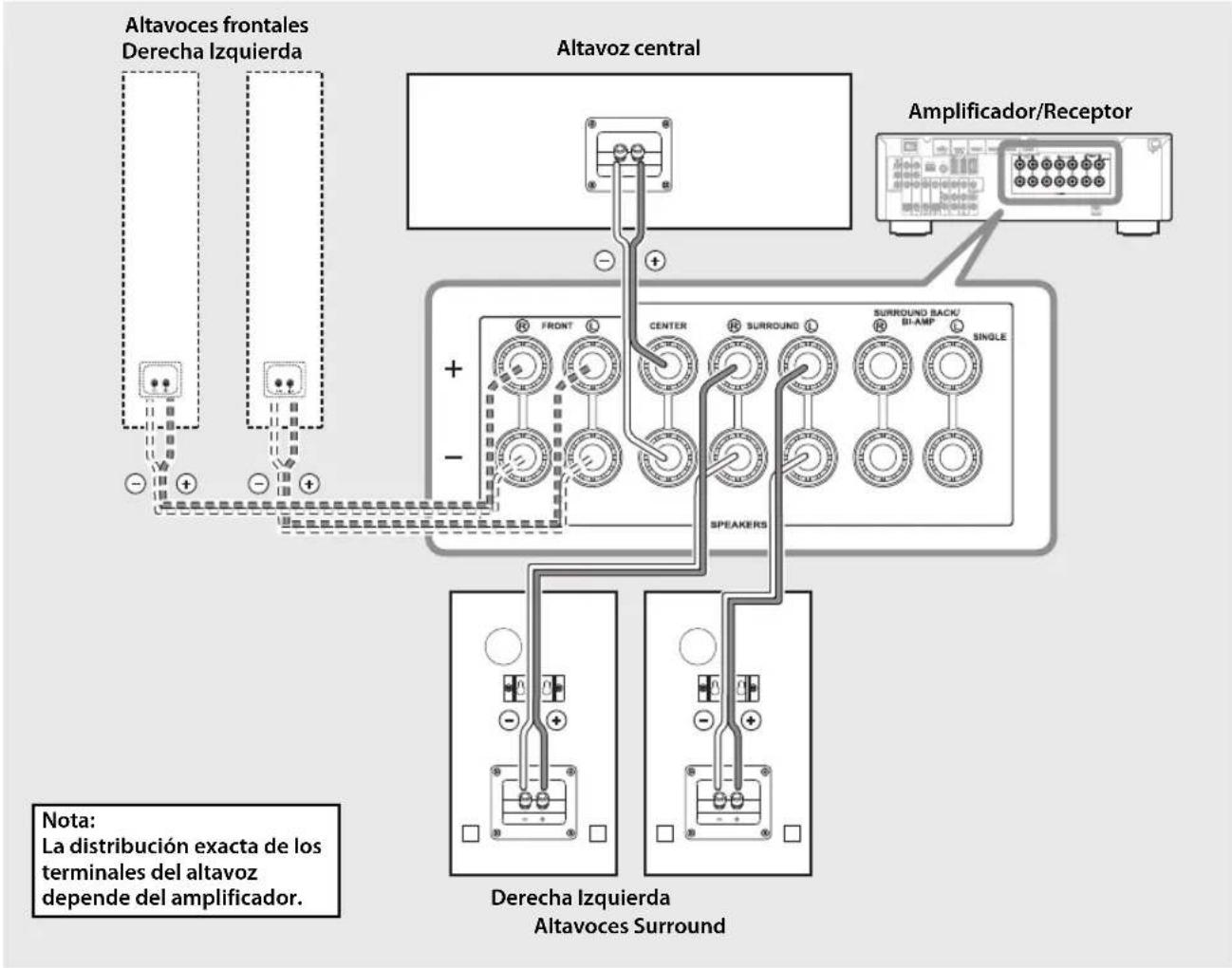

Diagrama de conexión

■Preparar los cables del altavoz

Una vez haya situado los altavoces, necesitará preparar los cables para conectar los altavoces.

15 mm

O

×

1 Pele unos 15 mm del aislamiento del extremo de cada cable del altavoz.
2 Retuerza y apriete los cables pelados.

Nota

• No ate ni enrolle los cables excesivamente.
• Trence los cables pelados firmemente para que los filamentos individuales no se separen.
• Procure no lesionarse cuando prepare los cables de altavoz.

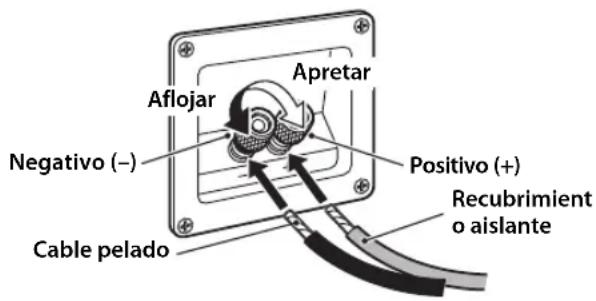

■Utilizar los terminales del altavoz

1 Gire el terminal del altavoz en dirección contraria a las agujas del reloj para aflojarlo.
2 Inserte el cable pelado.
3 Gire el terminal del altavoz en dirección de las agujas del reloj para apretarlo.
4 Compruebe que la conexión sea segura tirando ligeramente del cable.

Nota

• Compruebe que el terminal sujete los cables pelados y no la parte aislada.
• Compruebe que los cables pelados no se toquen entre ellos, de lo contrario podrían dañar el altavoz o el amplificador.
• Si las conexiones no son correctas, los altavoces no emitirán sonido.

■Conectar los altavoces a un amplificador

Conecte cada altavoz a los terminales de altavoz del amplificador adecuados a través de los cables que ha preparado anteriormente. Para obtener más detalles, consulte "Diagrama de conexión" (página 3).

En el caso de los altavoces de sonido envolvente, conecte un altavoz a los terminales izquierdos (marca L) de su amplificador o receptor y otro altavoz a los terminales derechos (marca R).

Por favor, consulte el manual del usuario que venía con su amplificador o receptor.

Nota

• Cerciórese de conectar los altavoces con la polaridad correcta - los terminales positivos (+) a los terminales positivos (+), y los terminales negativos (−) a los terminales negativos (−). Si los cruza, el sonido no será natural y sin graves.
• En los ajustes de tamaño del receptor AV, especifique pequeño o Small (o "S") para todos los altavoces.
• La unidad podría averiarse si se escucharan continuamente ciertos sonidos en el nivel máximo de volumen. Por ejemplo, si se escuchan ondas sinusoidales con el disco de prueba, sonidos graves de instrumentos electrónicos, etc.; o cuando la aguja del tocadiscos toque la superficie de un disco, reduzca el nivel de volumen para evitar que se dañe el equipo.
• Una vez haya conectado todos los altavoces, enchufe el amplificador y los demás componentes AV en tomas de corriente CA adecuadas.
• Cuando utilice un amplificador con una potencia de salida superior a la potencia nominal de entrada de los altavoces, tenga cuidado de no superar la entrada máxima de los altavoces.

■Al utilizar una clavija banana

Clavija banana

1 Apriete la perilla del terminal.
2Inserte la clavija banana en el terminal.

Cómo colocar/quitar la rejilla

La rejilla está incluida para proteger la unidad del altavoz. Extráigala si lo cree necesario.

Para retirar la rejilla, sujete los dos lados y tire lentamente para extraerla del altavoz. Para volver a colocarla, alinee los cuatro orificios de la superficie interna de la rejilla con las cuatro clavijas correspondientes del altavoz y empuje suavemente.

NS-PB350NS-PC350

• Cuando coloque o quite la rejilla, tenga cuidado de no tocar las unidades de control y no aplique excesiva fuerza con ninguna herramienta.
• No toque ni golpee el diafragma del altavoz. De lo contrario, el altavoz podría funcionar mal.
• Para evitar daños en la rejilla, no aplique fuerza excesiva, asegúrese de sujetarlo por la estructura sin empujar ni tirar de la superficie cuando ponga o quite la rejilla.

Especificaciones

■Altavoz central (NS-PC350)

Tipo......Suspensión acústica de 2 vías tipo blindado no magneticamente

Controlador

Graves: Altavoz con cono de 13 cm x 2

Agudos: ....Altavoz con bóveda de aluminio de 3 cm

Impedancia......nominal 6 Ω

Respuesta de frecuencia....58 Hz - 45 kHz (-10 dB) - 100 kHz (-30 dB)

Potencia nominal 100 W

Potencia nominal de entrada máxima.... 200 W

Sensibilidad....90 dB/2,83 V, 1 m

Frecuencia de cruce 2,8 kHz

Dimensiones (An x Al x Pr) ....500 x 174 x 202 mm

Peso 6,3 kg

■Altavoces Surround (NS-PB350)

Tipo ...... Reflejo de bajos de 2 vías tipo blindado no magneticamente

Controlador

Graves: Altavoz con cono de 13 cm

Agudos: ....Altavoz con bóveda de aluminio de 3 cm

Impedancia......nominal 6 Ω

Respuesta de frecuencia....57 Hz - 45 kHz (-10 dB) - 100 kHz (-30 dB)

Potencia nominal 50 W

Potencia nominal de entrada máxima ..... 150 W

Sensibilidad....88 dB/2,83 V, 1 m

Frecuencia de cruce.... 3 kHz

Dimensiones (An x Al x Pr) .....186 x 320 x 208 mm

Peso 4,8 kg

Aviso importante: información sobre la garantía para los clientes del EEE\* y Suiza

Español

Para una información detallada sobre este producto Yamaha y sobre el soporte de garantía en la zona EEE* y Suiza, visite la dirección web que se incluye más abajo (la version del archivo para imprimir esta disponible en nuestro sitio web) o póngase en contacto con el representante de Yamaha en su país. * EEE: Espacio Económico Europeo

http://europe.yamaha.com/warranty/

YAMAHA
