Tipo de producto	Altavoz central
Marca	YAMAHA
Modelo	NS-C210BL
Color	Negro
Dimensiones (An × Al × Pr)	400 × 110 × 150 mm
Peso	3,1 kg
Impedancia	6 ohmios
Potencia admisible	100 W
Sensibilidad	89 dB
Respuesta en frecuencia	55 Hz - 40 kHz
Altavoces	2 × 10 cm (woofers) + 1 tweeter de cúpula
Alimentación	Pasiva (no amplificada)
Funciones principales	Altavoz central para cine en casa, blindaje magnético
Mantenimiento y limpieza	Limpiar con un paño seco y suave
Seguridad	Colocar sobre una superficie estable, evitar la exposición a la humedad
Piezas de repuesto y reparabilidad	Rejilla frontal desmontable, juntas de espuma (reemplazo posible)
Información general	Diseñada para sistemas Yamaha, compatible con cualquier amplificador de cine en casa

Preguntas frecuentes - NS-C210BL YAMAHA

¿Cómo conectar el altavoz Yamaha NS-C210BL a mi amplificador?

Utilice un cable de altavoz estándar. Conecte los terminales rojo (+) y negro (-) del altavoz a las salidas correspondientes del amplificador. Respete la polaridad para un sonido óptimo.

¿Qué amplificador es compatible con este altavoz central?

Cualquier amplificador de cine en casa con impedancia de 6 ohmios es adecuado. Yamaha recomienda amplificadores de 50 a 120 W por canal.

¿Dónde colocar el altavoz central en una instalación de cine en casa?

Colóquelo idealmente encima o debajo del televisor, a la altura del oído, centrado con respecto a los altavoces frontales izquierdo y derecho.

¿Cuál es la potencia máxima soportada por el NS-C210BL?

La potencia admisible es de 100 W. Evite exceder este valor para no dañar los altavoces.

¿El altavoz está blindado magnéticamente?

Sí, está blindado magnéticamente para colocarse cerca de un televisor sin alterar la imagen.

¿Cómo limpiar el altavoz?

Limpie la superficie con un paño seco y suave. No use productos químicos o abrasivos. Para la rejilla, puede quitar el polvo con una aspiradora de baja potencia.

¿Se pueden reemplazar el tweeter o los woofers?

Sí, estos componentes son reemplazables. Contacte a un servicio autorizado de Yamaha para obtener las piezas originales y realizar la reparación.

¿El altavoz funciona con sistemas Sony, Denon u otros?

Absolutamente. El altavoz es compatible con cualquier amplificador de cine en casa estándar que respete la impedancia de 6 ohmios.

¿Qué hacer si el sonido está distorsionado o es débil?

Verifique las conexiones, la polaridad y la impedancia. Asegúrese de que el amplificador no esté sobrecargado. Pruebe con otra fuente u otro cable.

¿Hay un manual de instrucciones disponible en francés?

Sí, el manual de instrucciones está disponible gratuitamente en formato PDF en notice-facile.com. Puede descargarlo o solicitar una traducción.

MANUAL DE USUARIO NS-C210BL YAMAHA

MANUAL DE INSTRUCCIONES

- Explicación de símbolos gráficos

El símbolo del rayo con una flecha, en el interior de un triángulo equilátero, tiene la intención de alertar al usuario de la presencia en el interior del producto de “tensiones peligrosas”, sin aislamiento, y de una magnitud suficiente como para constituir un riesgo de descarga eléctrica para las personas.

El símbolo de exclamación dentro de un triángulo equilátero tiene como objeto alertar al usuario de importantes instrucciones de funcionamiento y mantenimiento (reparaciones) en la literatura que acompaña al aparato.

IMPORTANTE

Anote el número de serie de esta unidad en el espacio a continuación.

MODELO:

Núm. de serie.:

El número de serie se encuentra en la parte posterior de la unidad. Guarde este Manual de instrucciones en un lugar seguro para su futura referencia.

1 Lea estas instrucciones.
2 Guarde estas instrucciones.
3 Preste atención a todas las advertencias.
4 Siga todas las instrucciones.

5 No utilice este aparato cerca del agua.
6 Límpielo únicamente con un paño seco.
7 No tape las aberturas de ventilación. Instale el aparato siguiendo las instrucciones del fabricante.
8 No instale el aparato cerca de fuentes de calor, por ejemplo, radiadores, salidas de aire caliente, estufas u otros aparatos (incluyendo amplificadores) que produzcan calor.
9 No anule la seguridad de la clavija polarizada ni la de la clavija con conexión a tierra. Una clavija polarizada tiene dos patillas, una más ancha que la otra. Una clavija con conexión a tierra tiene dos patillas y una espiga de conexión a tierra. La patilla ancha y la espiga se proporcionan para su seguridad. Si la clavija que se proporciona no entra en su toma de corriente, consulte a un electricista para reemplazar la toma de corriente obsoleta.
10 Proteja el cable de alimentación para que nadie lo pise ni quede aplastado, especialmente en las clavijas, tomas de corriente y puntos por donde sale del aparato.
11 Utilice solamente los accesorios suministrados por el fabricante.
12 Utilice el aparato únicamente con el carrito, soporte, trípode, ménsula o mesa especificado por el fabricante, o que se vende con el propio aparato. Cuando utilice un carrito, tenga cuidado al mover la combinación del carrito y el aparato para evitar que se caiga y se estropee.
13 Desenchufe este aparato durante las tormentas eléctricas o cuando no lo utilice durante largos periodos de tiempo.
14 Solicite todos los trabajos de reparación solamente a personal cualificado. Las reparaciones serán necesarias cuando se haya dañado el aparato de cualquier forma: cuando se haya estropeado el cable o la clavija de alimentación, se hayan derramado líquidos o hayan caído objetos en el interior del aparato, cuando éste haya estado expuesto a la lluvia o a la humedad, cuando no funcione normalmente o cuando se haya caído.

Queremos que escuche toda la vida

Yamaha y el Grupo de Electrónica de Consumo de la Asociación de Industrias Electrónicas deseamos que saque el mejor partido a su equipo utilizándolo en un nivel seguro. Un nivel que permite que el sonido llegue alto y claro pero sin ser retumbante o con molestas distorsiones y, lo que es más importante, sin afectar a sus sensibles oídos. Dado que a menudo el daño auditivo como resultado de sonidos a alto volumen no se puede detectar hasta que es demasiado tarde, Yamaha y el Grupo de Electrónica de Consumo de la Asociación de Industrias Electrónicas le recomendamos que evite la exposición prolongada a niveles excesivos de volumen.

PRECAUCIÓN: lea esta información antes de utilizar la unidad

Lea las siguientes precauciones de funcionamiento antes de iniciar el uso del aparato. Yamaha no se responsabilizará de cualquier daño o lesión causada por no seguir las precauciones que aparecen a continuación.

- Lea cuidadosamente este manual para obtener el mejor rendimiento posible. Manténgalo en un lugar seguro para utilizarlo como referencia en el futuro.

- Instale la unidad en un lugar fresco, seco y limpio, alejado de ventanas, aparatos que produzcan calor, lugares con muchas vibraciones, polvo, humedad o frío. Evite aparatos que causen ruidos de zumbido (transformadores y motores). Para evitar incendios o descargas eléctricas, no exponga el altavoz a la lluvia o al agua.

- El voltaje que se debe utilizar ha de ser el mismo que el especificado en el panel trasero. Si utiliza esta unidad con un voltaje superior al especificado podría provocar un incendio o una descarga eléctrica.

- No fuerce los interruptores, controles o cables de conexión. Cuando mueva esta unidad, desconecte primero el cable de alimentación y los cables conectados a otros equipos. No tire nunca de los cables.

- Si no va a utilizar el aparato durante un tiempo prolongado (por ejemplo, durante las vacaciones, etc.) desconecte el enchufe de alimentación de CA de la toma de corriente.

- Para evitar daños debidos a relámpagos, desenchufe el cable de alimentación de CA durante tormentas eléctricas.

- Este sistema irradia calor por el panel trasero, ya que tiene un amplificador de potencia incorporado. Coloque la unidad separada de las paredes, dejando al menos 20 cm de espacio encima, detrás y a ambos lados de la unidad para evitar un incendio o cualquier otro tipo de daño. Tampoco se debe colocar con el panel trasero contra el suelo o apoyado sobre otras superficies.

- No cubra el panel trasero de la unidad con papel de periódico, manteles, cortinas, etc. para no obstruir la radiación de calor. Si aumenta la temperatura en el interior de la unidad, podría originarse un incendio, averiar la unidad o sufrir lesiones personales.

- No coloque los siguientes objetos sobre esta unidad: - Vidrio, porcelana, objetos metálicos pequeños, etc. Si el vidrio, etc., se cae por la vibración y se rompe, puede provocar heridas.

- Una vela encendida, etc. Si la vela se cae por la vibración puede provocar un incendio y heridas.

- Un recipiente con agua Si el recipiente se cae por la vibración y el agua se derrama puede provocar daños en el altavoz o recibir una descarga eléctrica.

- No coloque la unidad en un lugar donde puedan caer objetos extraños como gotas de agua. Podría provocar un incendio, dañar el altavoz o sufrir lesiones personales.

- Nunca ponga las manos o un objeto extraño en el puerto YST, situado a la derecha de esta unidad. Cuando mueva

la unidad, no toque el puerto, ya que podría causar lesiones personales o la unidad podría averiarse.

• Nunca coloque un objeto frágil cerca del puerto YST de esta unidad. Si el objeto se cae o se vuelca debido a la presión del aire, podría provocar averías en la unidad o lesiones personales.
• No abra nunca la carcasa. Podría provocar una descarga eléctrica, ya que esta unidad es de alto voltaje. También podría provocar lesiones personales o averiar la unidad. Si algo cae en el equipo, póngase en contacto con su distribuidor.
• Si utiliza un humidificador, es muy importante evitar la condensación dentro esta unidad. Para ello, deje siempre suficiente espacio alrededor de esta unidad y evite el exceso de humidificación. La condensación podría causar un incendio, averiar la unidad o producir una descarga eléctrica.
• Las frecuencias de ultragraves generadas por esta unidad pueden hacer que el tocadiscos emita un sonido de aullido. En este caso, aleje la unidad del tocadiscos.
• La unidad podría averiarse si se escucharan continuamente ciertos sonidos en el nivel máximo de volumen. Por ejemplo, si se escuchan ondas sinusoidales de 20 Hz - 50 Hz con el disco de prueba, sonidos graves de instrumentos electrónicos, etc.; o cuando la aguja del tocadiscos toque la superficie de un disco, reduzca el nivel de volumen para evitar que se dañe el equipo.
• Si se escuchan sonidos distorsionados (por ejemplo sonidos raros, “golpeteos” o “martilleos” intermitentes) provenientes de la unidad, baje el nivel del volumen. Si se reproducen pistas de sonido de películas de baja frecuencia, sonidos con bajos fuertes o música de similares características a volumen muy alto, se podría averiar el sistema de altavoces.
• La vibración generada por frecuencias ultragraves podría distorsionar las imágenes de un televisor. En este caso, aleje el sistema del televisor.
• No limpie la unidad con disolventes químicos: podría dañar el acabado. Utilice un paño limpio y seco para la limpieza.
• No deje de leer la sección “LOCALIZACIÓN DE AVERÍAS” donde se dan consejos sobre los errores de utilización antes de llegar a la conclusión de que la unidad está averiada.
• Instale esta unidad cerca de la toma de CA y donde se pueda alcanzar fácilmente la clavija de alimentación.
• La instalación en un lugar seguro es responsabilidad del propietario. Yamaha no se hace responsable de ningún accidente provocado por una instalación incorrecta del altavoz.

ADVERTENCIA PARA REDUCIR EL RIESGO DE INCENDIO Y DESCARGA ELÉCTRICA, NO EXPONGA ESTA UNIDAD A LA LLUVIA O A LA HUMEDAD.

- SELECTOR DE VOLTAJE

(Solamente en modelos para Asia y Generales) El interruptor de selección de tensión situado en el panel trasero de esta unidad debe ajustarse a la tensión principal de su emplazamiento ANTES de enchufar esta unidad a la corriente eléctrica. La selección de voltajes es para CA de 110-120/220-240 V a 50/60 Hz.

Esta unidad no se desconecta de la fuente de alimentación de CA si está conectada a una toma de corriente, aunque la propia unidad esté apagada. En este estado, la unidad ha sido diseñada para que consuma una cantidad de corriente muy pequeña.

Para Clientes En Canadá

Para evitar una descarga eléctrica, asegúrese de hacer coincidir la hoja ancha del enchufe en la ranura ancha e insértelo por completo.

CAN ICES-3 (B)/NMB-3 (B)

Los altavoces de esta unidad utilizan imanes. No coloque objetos sensibles al magnetismo, como televisores con tubo de rayos catódicos, relojes, tarjetas de crédito, disquetes etc., encima o al lado de esta unidad.

Cuidados del potenciador de graves

• Cuando limpie esta unidad, no utilice productos químicos (como alcohol o disolventes): podrían dañar el acabado. Utilice un paño limpio y seco para la limpieza. Para las manchas más difíciles, humedezca un paño en agua, frote la mancha y seque la zona con el paño.
• (Para modelos con acabado pulido) No golpee la superficie del instrumento con objetos metálicos, de porcelana ni con objetos duros de cualquier otro tipo, ya que el acabado podría agrietarse o desprenderse. Proceda con cuidado.

CONTENIDO

CARACTERÍSTICAS.... 1

Conexión con el terminal de salida de subwoofer o los terminales (con clavija) de salida de línea del amplificador.... 3

Enchufe el altavoz de ultragraves a la toma de corriente de CA.... 3

AJUSTE DEL ALTAVOZ DE ULTRAGRAVES ANTES DE UTILIZARLO....4

ADVANCED YAMAHA ACTIVE SERVO TECHNOLOGY II.... 5

TWISTED FLARE PORT....5

LOCALIZACIÓN DE AVERÍAS...... 6

ESPECIFICACIONES 7

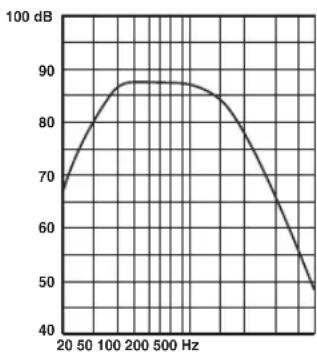

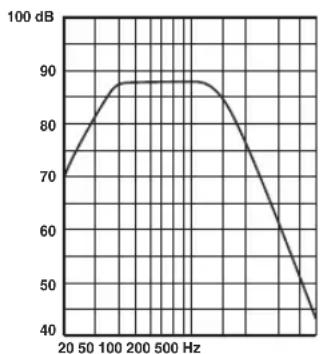

Característica de frecuencia.... 7

CARACTERÍSTICAS

• Este sistema de altavoces de ultragraves emplea Tecnología avanzada de servo activo de Yamaha (Advanced Yamaha Active Servo Technology) II que ha sido desarrollada para reproducir sonidos supergraves de excelente calidad. (Consulte la página 5 para obtener más información sobre Advanced Yamaha Active Servo Technology II.) Este sonido de supergraves añade un efecto más realista de cine en casa a su sistema de audio.
• Twisted Flare Port, para una reproducción más fluida de los sonidos ultragraves. La forma abocinada y delicadamente trenzada difunde el vértice de aire generado en torno al borde del puerto, creando un flujo de aire suave. Esto reduce el ruido externo no presente en la señal de entrada original y proporciona una reproducción de frecuencia baja nítida y precisa.

Ajusta el nivel del volumen. Gire el control a la derecha para subir el volumen y a la izquierda para bajarlo.

③Indicador de alimentación

Se ilumina en verde si el interruptor POWER está en la posición ON; se apaga cuando el interruptor POWER está en la posición OFF.

④Terminal INPUT (FROM AMPLIFIER)

Utilizado para conectar el altavoz de ultragraves con el terminal de altavoz de ultragraves del amplificador. (Consulte “CONEXIONES” para obtener más información.)

⑤Interruptor POWER

Pulse este interruptor hasta la posición ON para encender el altavoz de ultragraves. Pulse de nuevo este interruptor hasta la posición OFF para apagar el altavoz de ultragraves.

⑥Interruptor VOLTAGE SELECTOR

(Solamente en modelos para Asia y Generales)

Si la presente configuración de tensión no es correcta, ajuste el interruptor a la tensión adecuada de su zona (110-120/220-240 V).

Consulte a su distribuidor en caso de no estar seguro de la configuración correcta.

ADVERTENCIA

Es muy importante desenchufar el altavoz de ultragraves antes de configurar correctamente el interruptor VOLTAGE SELECTOR.

UBICACIÓN

Dado que las frecuencias más bajas de las señales de audio disponen de amplias longitudes de onda, son prácticamente no direcciones para el oído humano. La gama de ultragraves no crea una imagen estéreo. Por lo tanto, un único subwoofer puede ser suficiente para producir un sonido de ultragraves de alta calidad.

A

0

( : subwoofer, : altavoz delantero)

Nota

También se puede utilizar la colocación mostrada en la figura de la derecha. Sin embargo, si el sistema del subwoofer se coloca orientado directamente hacia la pared, el efecto de los graves podría perderse debido a la cancelación de fase provocada por la interferencia entre los sonidos directos y reflejados.

Para evitar que esto suceda, coloque el sistema del subwoofer en ángulo.

(Figuras A B)

Se puede dar el caso de que no se logren suficientes sonidos de ultragraves desde el subwoofer debido a las ondas estacionarias.

Nota

• La colocación de el subwoofer demasiado cerca de un televisor con tubo de rayos catódicos puede afectar al color de la imagen o provocar un zumbido. En este caso, coloque el subwoofer y el televisor alejados para evitar que se produzcan estos efectos. Este problema no se da con los televisores con pantalla LCD o de plasma.
• Si el volumen del altavoz es demasiado alto, los muebles o los cristales pueden resonar e incluso el propio subwoofer podría vibrar. En tal caso, baje el nivel del volumen. Para limitar la resonancia, utilice una cortina gruesa o un tejido similar que absorba con efectividad las vibraciones del sonido. Cambiar la ubicación del subwoofer también puede resultar útil.

CONEXIONES

Nota

• Desenchufe el subwoofer y otros componentes de audio y video antes de realizar las conexiones, y no los vuelva a enchufar hasta que se hayan realizado todas las conexiones.
• Los métodos de conexión y los nombres de los terminales en su componente (por ejemplo, amplificador o receptor) pueden ser distintos de los que se emplean en este manual. Consulte el manual del usuario que venía con su componente.
• Después de realizar las conexiones, asegúrese de que el cable está conectado con firmeza.

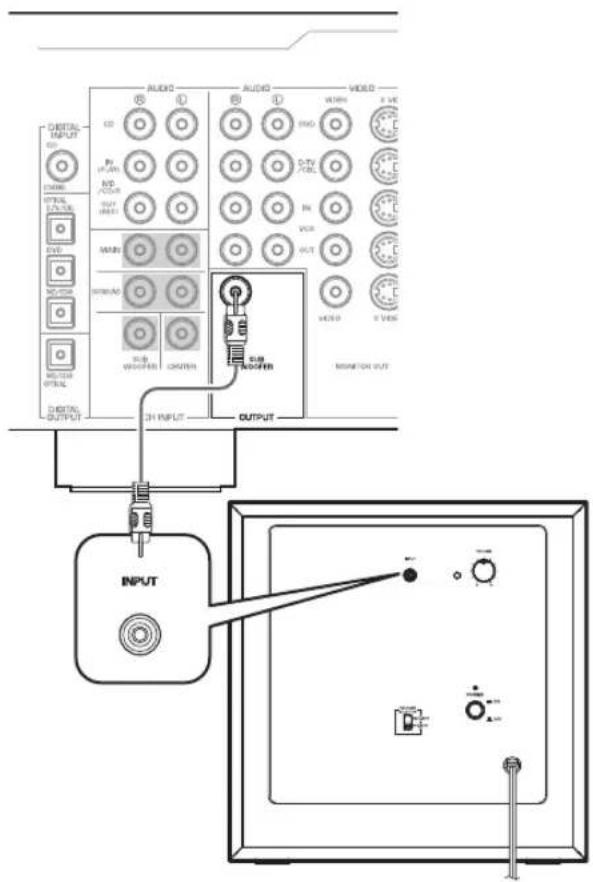

Conexión con el terminal de salida de subwoofer o los terminales (con clavija) de salida de línea del amplificador

Conecte el terminal de salida de subwoofer del amplificador (o receptor AV) con un cable de audio con clavija disponible en el mercado.

Si el amplificador (o receptor AV) no tiene un terminal de salida de subwoofer, conéctelo al terminal de salida de línea (como PRE OUT).

Amplificador (el panel trasero puede variar según el modelo).

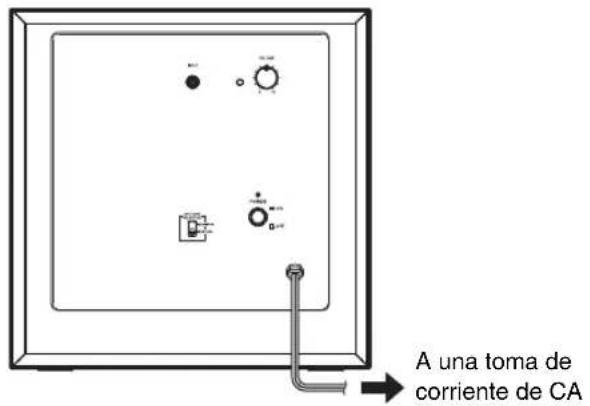

Enchufe el altavoz de ultragraves a la toma de corriente de CA

Enchufe el altavoz de ultragraves y otros componentes de audio/video después de que haya finalizado todas las conexiones en las tomas de CA.

AJUSTE DEL ALTAVOZ DE ULTRAGRAVES ANTES DE UTILIZARLO

Antes de utilizar el altavoz de ultragraves, ajuste el altavoz de ultragraves para obtener el balance de volumen óptimo entre el altavoz de ultragraves y los altavoces principales. Para ello, siga el procedimiento que se describe a continuación.

1 Ajuste el control VOLUME al mínimo (0).
2 Conecte la alimentación de los demás componentes.
3 Asegúrese de que el interruptor POWER esté en la posición ON.

* El indicador de alimentación se ilumina de color verde.

4 Reproduzca una fuente que contenga componentes de baja frecuencia y ajuste el control de volumen del amplificador hasta el nivel de escucha deseado.
5 Suba el volumen gradualmente para ajustar el volumen entre el altavoz de ultragraves y los altavoces principales. Para obtener un sonido de graves más natural, mantenga el volumen del altavoz de ultragraves en un nuevo que prácticamente indistinguishable del resto de altavoces.

Nota

Se recomienda ajustar el control VOLUME en la mitad cuando se utiliza un equipo de cine en casa multicanal.

ADVANCED YAMAHA ACTIVE SERVO TECHNOLOGY II

En 1988, Yamaha comercializó unos sistemas de altavoces que utilizaban la tecnología YST (Yamaha Active Servo Technology, Tecnología avanzada de servo activo de Yamaha) para posibilitar una reproducción de graves potente y de alta calidad. Esta técnica utiliza una conexión directa entre el amplificador y el altavoz, permitiendo una gran precisión en transmisión de señales y control de altavoces.

Dado que esta tecnología utiliza unidades de altavoces controlados por el impulso de impedancia negativa del amplificador y por la resonancia generada entre el volumen y el puerto de la carcasa del altavoz, se crea una energía resonante (el concepto de “altavoz de aire para graves”) superior a la del método estándar de reflexión de graves. Esto permite una reproducción de graves en carcasas mucho más pequeñas de lo que era posible hasta ahora.

La tecnología Advanced YST II de Yamaha, recientemente desarrollada, añade perfecciona considerablemente la Yamaha Active Servo Technology, lo que permite un mejor control de las fuerzas que inciden en el amplificador y el altavoz. Desde el punto de vista del amplificador, la impedancia del altavoz cambia según la frecuencia de sonido. Yamaha ha desarrollado un nuevo diseño de circuitos que combina los impulsos de impedancia negativa y corriente constante, lo cual permite un funcionamiento más estable y una reproducción clara de los graves sin ninguna opacidad.

TWISTED FLARE PORT

Los altavoces de reflexión de graves actuales utilizan un resonador Helmholtz para mejorar su reproducción de graves.

Sin embargo, al reproducir graves que se encuentran en la región de frecuencia de este resonador Helmholtz, el aire entra y sale violentamente a través del puerto entre el interior y el exterior del altavoz, lo que en ocasiones genera ruido debido al flujo de aire turbulento en el extremo del puerto.

El puerto y la carcasa resuenan en una frecuencia determinada por sus dimensiones y forma. Por otra parte, la turbulencia del flujo de aire en el extremo del puerto contiene una amplia gama de componentes de frecuencia que no están presentes en la señal de entrada.

Este ruido se produce porque la amplia gama de componentes de frecuencia incluye componentes que coinciden con las frecuencias resonantes del puerto y la carcasa, lo que provoca una resonancia intensa.

El Twisted Flare Port (puerto abocinado trenzado) desarrollado por Yamaha cambia la forma en la que el puerto se ensancha hacia su extremo, y también incorpora un “trenzado” para suprimir la turbulencia del flujo de aire en cada extremo del puerto y, de este modo, evitar que se produzca ruido.

Así se elimina el “sonido enturbiado” y el “ruido de viento” que hasta ahora han sido característicos de los altavoces de reflexión de graves, lo que permite que los graves se reproduzcan con mayor claridad.

La turbulencia de aire en ambos extremos del puerto crea ruido

LOCALIZACIÓN DE AVERÍAS

Consulte el siguiente cuadro cuando el aparato no funcione correctamente.

Si las instrucciones facilitadas no ayudan a solucionar el problema o si el problema no es uno de los que aparecen en la siguiente lista, apague la alimentación de la unidad, desenchufe el cable de alimentación y póngase en contacto con un distribuidor o centro de servicio autorizado de Yamaha.

Problema Causa Qué hacer
No hay corriente aunque el interruptor POWER está en la posición ON.	El enchufe eléctrico no está conectado correctamente.	Conéctelo correctamente.
No se escucha sonido. El volumen está ajustado al mínimo. Suba el volumen.
	Las conexiones no son correctas (o las conexiones son incompletas.)	Conecte los cables de altavoces correctamente.
El sonido se interrumpe.	El volumen está demasiado alto.	Dado que la salida es excesiva, reduzca el nivel de volumen.
El sonido es muy bajo. Se está reproduciendo una fuente de sonidos con pocos graves.	Reproduzca una fuente de sonido con frecuencias graves.
	Están actuando ondas estacionarias. Cambie los altavoces de ultragraves de sitio o elimine el paralelismo entre las superficies colocando una estantería, librería, etc. en las paredes.

ESPECIFICACIONES

NS-SW100

Tipo ...... Advanced Yamaha Active Servo Technology II

Unidad .... Altavoz cónico de 25 cm Tipo de blindaje no magnético

Salida de amplificador

(100 Hz, 5 ohmios, 10% THD) .....50 W

Potencia dinámica....100 W, 5 Ω

Respuesta de frecuencia....25 Hz - 180 Hz

Alimentación

Modelos para EE.UU. y Canadá ..... 120 V CA, 60 Hz Modelos para Asia y Generales ..... 110-120/220-240 V CA, 50/60 Hz

Consumo eléctrico ....40 W

Dimensiones (An × Al × Pr) ...... 351 mm × 352 mm × 408 mm

Peso 12 kg

NS-SW050

Tipo ......Advanced Yamaha Active Servo Technology II

Unidad.... Altavoz cónico de 20 cm Tipo de blindaje no magnético

Salida de amplificador

(100 Hz, 5 ohmios, 10% THD) 50 W

Potencia dinámica.... 100 W, 5 Ω

Respuesta de frecuencia 28 Hz - 200 Hz

Alimentación

Modelos para EE.UU. y Canadá.....120 V CA, 60 Hz Modelos para Asia y Generales .....110-120/220-240 V CA, 50/60 Hz

Consumo eléctrico.... 40 W

Dimensiones (An × Al × Pr) ..... 291 mm × 292 mm × 341 mm

Peso....8,5 kg

* El contenido de este manual es aplicable a las especificaciones más recientes en la fecha de publicación. Para obtener el último manual, acceda al sitio web de Yamaha y descargue el archivo del manual.

Característica de frecuencia

La característica de frecuencia de este altavoz de ultragraves

[NS-SW100]

[NS-SW050]

* Este gráfico no muestra de forma precisa las características de la respuesta de frecuencia real.

Yamaha Global Site

http://www.yamaha.com/

Yamaha Downloads

http://download.yamaha.com/
