NS-P350 - Haut-parleur YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ensemble de haut-parleurs home cinéma 5.1
Marque	Yamaha
Modèle	NS-P350
Configuration	5 haut-parleurs satellites + 1 caisson de basses
Puissance admissible (satellites)	50 W RMS chacun
Puissance admissible (caisson)	100 W RMS
Réponse en fréquence	28 Hz – 30 kHz
Impédance (satellites)	6 ohms
Impédance (caisson)	4 ohms
Dimensions satellites (L x H x P)	112 x 176 x 101 mm
Dimensions caisson (L x H x P)	290 x 320 x 290 mm
Poids satellite	0.7 kg
Poids caisson	7.5 kg
Matériau de l'enceinte	MDF
Finition	Simili bois (noir)
Haut-parleur satellite	Woofer 10 cm, tweeter 2.5 cm
Haut-parleur caisson	Woofer 20 cm
Connectique	Bornes à vis (satellites), entrée RCA/subwoofer
Protection	Circuit de protection contre les surcharges
Entretien	Nettoyer avec un chiffon doux et sec, éviter les produits chimiques
Sécurité	Ne pas exposer à l'humidité, ne pas obstruer les évents
Réparabilité	Pièces détachées disponibles auprès de revendeurs agréés Yamaha
Accessoires fournis	Câbles haut-parleurs, mode d'emploi, pieds en caoutchouc
Utilisation recommandée	Avec amplificateur AV Yamaha

FOIRE AUX QUESTIONS - NS-P350 YAMAHA

Comment brancher les enceintes NS-P350 à mon amplificateur ?

Connectez chaque satellite aux bornes correspondantes de l'amplificateur en respectant la polarité (+/-). Le caisson de basses se branche via une sortie subwoofer dédiée sur l'amplificateur, avec un câble RCA.

Que faire si le caisson de basses ne produit aucun son ?

Vérifiez que le caisson est allumé et que le câble RCA est correctement branché. Assurez-vous que l'amplificateur envoie un signal LFE et que le niveau du caisson n'est pas réglé au minimum.

Puis-je utiliser ces enceintes avec un amplificateur d'une autre marque ?

Oui, les NS-P350 sont compatibles avec tout amplificateur home cinéma 5.1, à condition que la puissance et l'impédance soient adaptées (6 ohms pour les satellites, 4 ohms pour le caisson).

Quelle est la puissance recommandée de l'amplificateur ?

Un amplificateur délivrant entre 50 et 100 W par canal est idéal. Évitez de dépasser la puissance maximale admissible pour éviter d'endommager les haut-parleurs.

Comment nettoyer les grilles des haut-parleurs ?

Utilisez un chiffon doux légèrement humidifié ou un aspirateur à faible puissance avec une brosse. Ne jamais utiliser de produits chimiques ou de liquides abrasifs.

Les enceintes peuvent-elles être montées au mur ?

Oui, les satellites disposent d'inserts filetés à l'arrière pour un montage mural avec des supports compatibles. Assurez-vous que le mur peut supporter le poids (0,7 kg par satellite).

Que faire en cas de distorsion du son ?

Réduisez le volume de l'amplificateur. La distorsion survient souvent quand l'amplificateur est poussé en surcharge ou que les réglages d'égalisation sont excessifs. Vérifiez aussi les connexions.

Comment régler le niveau du caisson de basses ?

Utilisez la molette de volume située à l'arrière du caisson. Réglez-la de manière à obtenir un son équilibré, ni trop faible ni trop dominant. Vous pouvez aussi ajuster via le menu de l'amplificateur.

Y a-t-il un risque d'endommagement si je dépasse la puissance nominale ?

Oui, une puissance excessive peut endommager les haut-parleurs (bobine brûlée, cône déchiré). Respectez les puissances admissibles : 50 W RMS par satellite, 100 W RMS pour le caisson.

Où trouver les pièces de rechange ?

Les pièces détachées sont disponibles auprès des revendeurs agréés Yamaha ou via le service après-vente. Contactez votre centre de service local pour commander des haut-parleurs ou des grilles de remplacement.

MODE D'EMPLOI NS-P350 YAMAHA

Lisez attentivement les précautions d'utilisation suivantes. Yamaha décline toute responsabilité en cas de dommages et/ou de blessures découlant du non respect de ces consignes.

1. Pour profiter au mieux de votre acquisition, lisez attentivement ce mode d'emploi. Conservez-le soigneusement pour référence.

2. Installez les enceintes dans un endroit frais, sec, loin des fenêtres et des sources de chaleur et de vibration, des poussières, de l'humidité et du froid. Évitez les sources de ronflements électriques (transformateurs et moteurs, par exemple). Pour éviter les risques d'incendie et de secousses électriques, n'exposez pas les enceintes à la pluie ni à l'humidité.

3. Pour éviter que la menuiserie des enceintes ne se déforme ou ne se décolore, n'exposez pas les enceintes à la lumière directe du soleil ni à une humidité excessive.

4. Évitez d'installer les enceintes dans un endroit exposé à la chute d'objets ou encore à l'écoulement ou aux éclaboussures de liquides.

5. Ne posez pas les objets suivants sur le dessus des enceintes:

– D'autres appareils qui pourraient endommager ou décolorer la menuiserie des enceintes;

- Des objets enflammés (par exemple, des bougies) qui pourraient endommager les enceintes, provoquer une blessure, voire un incendie;

- Des récipients contenant des liquides qui pourraient se renverser, endommager les enceintes ou être à l'origine d'une secousse électrique.

1. Ne placez pas les enceintes dans un endroit où elles peuvent être heurtées, directement ou par la chute d'objets. Un emplacement stable garantit l'obtention de meilleures sonorités.

2. Placer les enceintes sur des étagères ou dans un meuble qui contient également la platine de lecture, peut entraîner un phénomène de bouclage.

3. Ne pas insérer une main ou un objet dans le port ou porter l'enceinte en tenant le port, vu que cela pourrait causer des blessures corporelles ou endommager l'enceinte.

4. En cas de “saturation”, réduisez le niveau de sortie de l’amplificateur. N’excitez pas l’amplificateur au point qu’il écrête. Dans ce cas en effet, les enceintes pourraient être endommagées.

5. Vous devez être très attentif, si l'amplificateur peut délivrer une puissance supérieure à la puissance maximale admissible par les enceintes, à ce que cela ne se produise pas.

6. Ne nettoyez pas la menuiserie des enceintes avec un produit chimique qui peut endommager leur finition. Utilisez un chiffon sec et propre.

7. Ne tentez pas de modifier les enceintes ni de les réparer. Consultez le service Yamaha compétent si une réparation est nécessaire. Pour quelque raison que ce soit, ne démontez pas la menuiserie des enceintes.

8. La détermination d'un endroit convenable est de votre responsabilité. Yamaha ne saurait être responsable des accidents provoqués par le choix d'un emplacement qui ne conviendrait pas, ni par l'installation incorrecte des enceintes.

Information concernant la Collecte et le Traitement des déchets d'équipements électriques et électroniques

Le symbole sur les produits, l'emballage et/ou les documents joints signifie que les produits électriques ou électroniques usagés ne doivent pas être mélangés avec les déchets domestiques habituels.

Pour un traitement, une récupération et un recyclage appropriés des déchets d'équipements électriques et électroniques, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC.

En vous débarrassant correctement des déchets d'équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d'un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.

[Information sur le traitement dans d'autres pays en dehors de l'Union Européenne]

Ce symbole est seulement valables dans l'Union Européenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques et électroniques, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.

Entretien de l'enceinte

Lorsque vous essuyez cet appareil, n'utilisez pas de solvant chimique (l'alcool ou des diluants etc.) : cela pourrait endommager la finition. Utilisez un chiffon propre et sec. Pour les taches difficiles, humectez un chiffon doux avec de l'eau, essorez et puis essuyez avec le chiffon.

Sommaire

Fonctionnalités.... 1

Contenu de l'emballage.... 1

Installation des enceintes.... 1

Installation de l'enceinte centrale ....2

Monter les enceintes sur le mur....2

Connexion des enceintes .... 3

Diagramme de raccordement ....3

Enlever / Mettre la grille .... 5

Caractéristiques techniques .... 5

Fonctionnalités

[NS-PC350]

• Type : enceinte suspension acoustique 2 voies à 3 haut-parleurs pour voies centrale
• Haut-parleur grave : double cône PMD de 13 cm Haut-parleur aigu : dôme en aluminium de 3 cm

[NS-PB350]

• Type : enceinte Bass-Reflex 2 voies à 2 haut-parleurs pour voies principales
• Haut-parleur grave : double cône PMD de 13 cm Haut-parleur aigu : dôme en aluminium de 3 cm

Contenu de l'emballage

Veuillez-vous assurer que l'emballage contient les éléments suivants.

Enceinte Centrale (NS-PC350)

Patins antidérapants (Pour enceinte centrale)

Câble d'enceinte

Installation des enceintes

** Surround gauche NS-PB350
** Surround droite NS-PB350

Avant de connecter les enceintes, placez chaque enceinte dans sa position respective.

Le positionnement de l'enceinte est très important car il affecte toute la qualité sonore du système. Placez les enceintes dans des positions qui optimiseront la qualité sonore dans votre position d'écoute. Référez-vous à l'illustration.

Remarque

Si des enceintes sont trop près d'un téléviseur à écran cathodique, la couleur de l'image peut s'en ressentir et cela peut générer un bourdonnement. Dans ce cas, éloignez les enceintes d'au moins 20 cm du téléviseur.

Les téléviseurs à écran LCD ou plasma ne posent aucun problème.

Installation de l'enceinte centrale

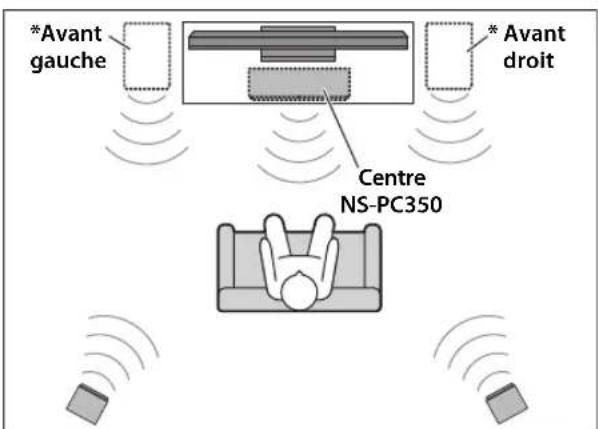

Placez l'enceinte centrale exactement au milieu des enceintes avant, orientée directement vers l'avant.

Quand vous les placez sur une surface plane (ou sur un meuble de téléviseur, etc.), attachez les patins antidérapants fournis sous l'enceinte. Référez-vous à l'illustration.

Remarque

Nettoyez la surface avant d'y attacher les fixations.

Veuillez noter que le pouvoir adhésif est considérablement réduit si cette surface est sale, grasse ou humide, cela pourrait entraîner la chute de l'enceinte.

Monter les enceintes sur le mur

Vous pouvez monter les enceintes sur le mur comme suit.

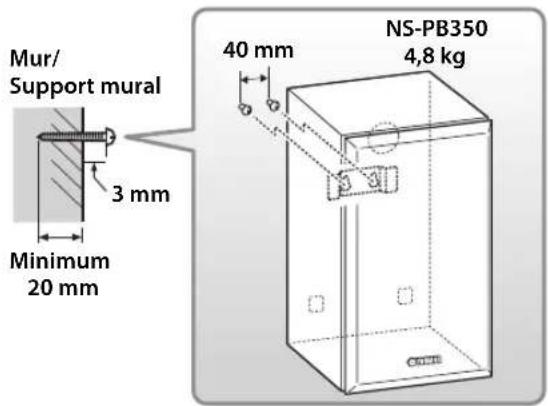

1 Vissez les vis dans un mur solide or un support mural comme montré sur l'illustration. Utilisez des vis auto taraudeuse de 3,5 à 4 mm de diamètre.

2Suspendez chaque enceinte en montant les trous de support aux vis faisant protubérances.

Remarque

Assurez-vous que les vis soient bien insérées dans les parties étroites des trous. Sinon, l'enceinte pourrait tomber.

Utilisation d'un support d'enceinte, disponible dans le commerce

Si vous installez l'enceinte sur un support d'enceinte, disponible dans le commerce, utilisez les trous de vis sous l'enceinte.

Avertissement

• Ne pas les monter sur du contre-plaqué fin ou sur un mur composé d'un matériau non résistant. Sinon, les vis pourraient ressortir de la surface et les enceintes pourraient tomber. Ceci pourrait endommager les enceintes ou causer des blessures corporelles.
• Ne pas monter les enceintes au mur à l'aide de clous, de ruban adhésif ou d'autres matériaux instables. Une utilisation prolongée et les vibrations pourraient en causer la chute.
• Veillez à ne pas coincer les câbles d'enceinte entre l'enceinte et l'applique ou le support d'enceinte.
• Afin d'éviter des accidents causés par un trébuchage sur des câbles d'enceinte éparpillés, fixez-les au sol.
• Quand vous utilisez les supports de montage d'enceinte (disponible sur le marché) pour monter les enceintes sur le mur ou le plafond, nous vous recommandons vivement d'utiliser des fils de sécurité (peuvent être fournis avec les supports de montage) entre l'enceinte et le support de montage pour empêcher que l'enceinte ne tombe.
• Si vous avez des doutes sur la sûreté de votre méthode d'installation des enceintes, consultez un installateur professionnel ou un entrepreneur en bâtiment.

Connexion des enceintes

Remarque

Veuillez vous assurer que votre prise d'alimentation pour vos composantes AV soit débranchée de la fiche murale CA avant de faire des connexions.

Diagramme de raccordement

■Préparation des câbles d'enceintes

Une fois que vous avez positionné les enceintes, vous allez devoir préparer les câbles d'enceinte pour raccorder les enceintes.

1 Dénudez 15 mm de gaine d'isolation de chaque extrémité de câble d'enceinte.
2 Torsadez étroitement les fils dénudés.

Remarque

• Veuillez ne pas plier ni enrouler l'excès de câble.
• Torsadez étroitement les extrémités dénudées afin que les brins individuels ne soient pas éparpillés.
• Veillez à ne pas vous blesser durant la préparation des câbles d'enceintes.

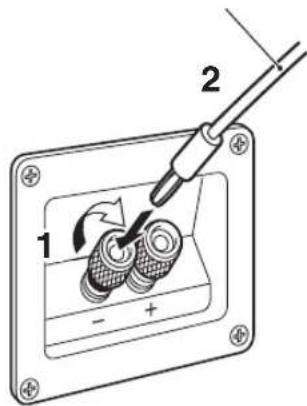

■Fonctionnement des bornes d'enceinte

1 Dévissez le bouton de la borne dans le sens inverse des aiguilles d'une montre.
2 Insérez l'extrémité dénudée.
3 Vissez le bouton de la borne dans le sens des aiguilles d'une montre.
4 Vérifiez la solidité de la connexion en tirant légèrement sur le câble au niveau de la borne.

Remarque

• Assurez-vous que le câble dénudé, et non la gaine d'isolation, est inséré dans la borne.
• Ne jamais laisser les fils d'enceintes dénudés se toucher afin d'éviter d'endommager l'enceinte ou l'amplificateur.
• Si les raccordements sont incorrects, aucun son ne proviendra de l'enceinte.

■Raccordement à un amplificateur

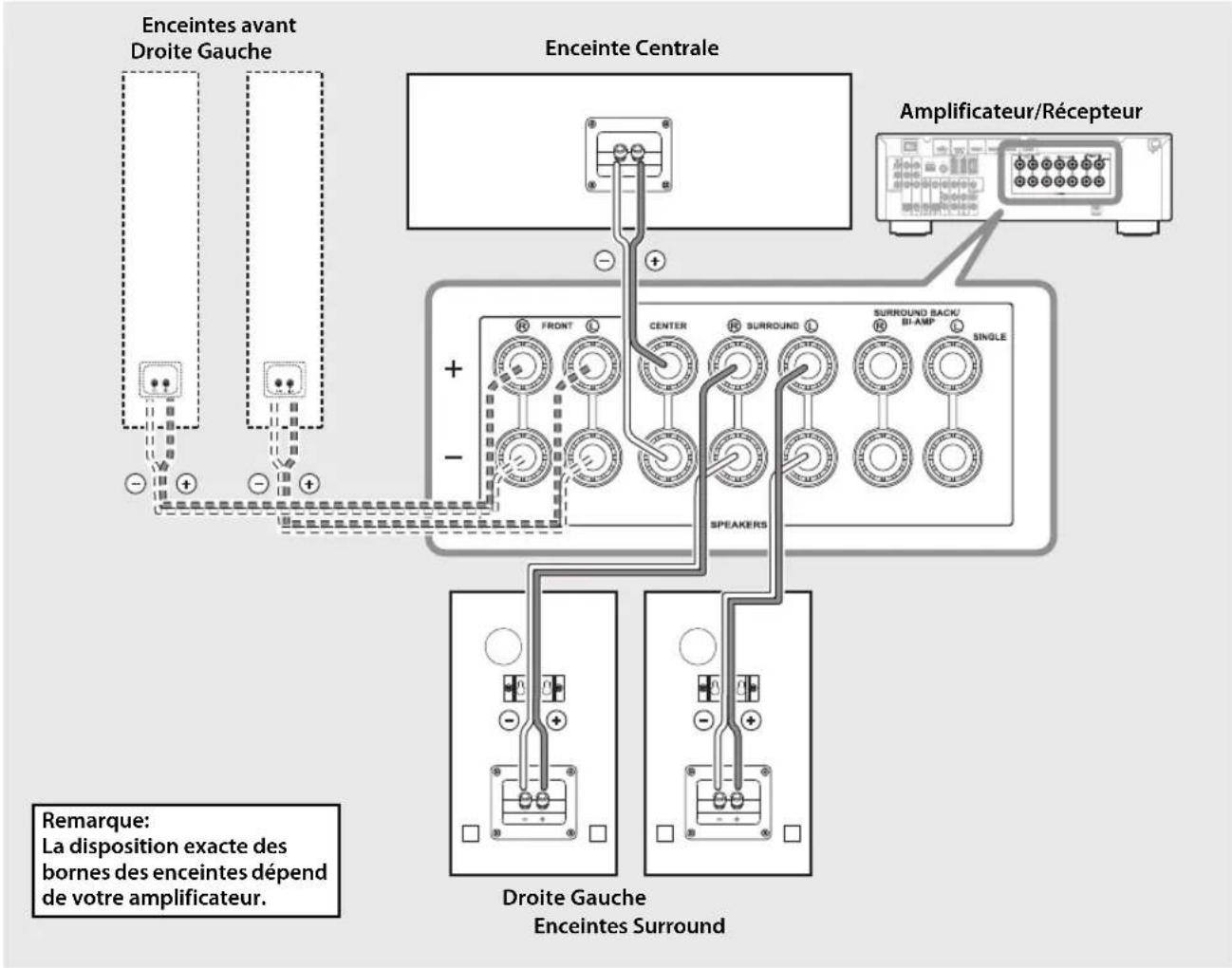

Raccordez chaque enceinte aux bornes d'enceinte appropriées sur votre amplificateur en utilisant les câbles que vous avez préparé à l'avance. Pour les détails, voir "Diagramme de raccordement" (page 3).

Pour les enceintes surround uniquement, connectez une enceinte aux bornes gauches (L) de votre amplificateur ou récepteur, et une autre enceinte aux bornes droites (R).

Veuillez vous référer au mode d'emploi fourni avec l'amplificateur ou le récepteur.

Remarque

• Assurez-vous de connecter les enceintes avec la polarité correcte—les bornes positives (+) aux bornes positives (+), et les bornes négatives (−) aux bornes négatives (−). Si vous les alternez, le son ne sera pas naturel et manquera de graves.
• Dans la configuration de votre récepteur AV d'enceintes, spécifiez small (ou "S") pour toutes les enceintes.
• L'enceinte peut être endommagée si certains sons sont continuellement émis à un niveau sonore élevé. Par exemple, si des ondes sinusoidales d'un disque d'essai, des sons de graves d'instruments électroniques, etc., sont émis en continu, ou si la pointe de lecture d'une platine touche la surface d'un disque, réduisez le niveau de volume pour éviter d'endommager cet appareil.
• Une fois que vous avez raccordé toutes les enceintes, branchez l'amplificateur et les autres composantes AV dans les prises murales CA qui conviennent.
• Lorsque vous utilisez un amplificateur dont la puissance de sortie nominale est supérieure à la puissance d'entrée nominale des enceintes, veillez à ne jamais dépasser l'entrée maximale de l'enceinte.

■Utilisation d'une fiche banane

Fiche Fiche banane

1 Vissez le bouton.
2 Insérez simplement la fiche banane dans la borne.

Enlever / Mettre la grille

L'enceinte comporte un grille protégeant son haut-parleur. Si nécessaire, vous pouvez le retirer.

Pour retirer la grille, tenir les deux côtés et tirer légèrement en ligne droite vers l'extérieur de l'enceinte. Pour le remettre en place, aligner les quatre trous sur la surface intérieure de la grille avec les quatre fiches correspondantes sur l'enceinte et les enfoncer doucement.

NS-PB350NS-PC350

• Quand vous enlevez ou mettez la grille, faites attention à ne pas toucher les haut-parleurs, et n'exercer pas de force excessive avec des outils.
• Ne pas toucher ou exercer de pression sur le diaphragme des haut-parleurs. Sinon, l'enceinte pourrait mal fonctionner.
• Pour éviter d'endommager la grille, n'exercez jamais de force excessive, et assurez-vous d'utiliser le collier d'enceinte, ne tirez ou n'appuyez jamais la surface, pour enlever ou mettre la grille.

Caractéristiques techniques

■Enceinte Centrale (NS-PC350)

Type.... Suspension acoustique à 2 voies blindage non magnétique

Excitateur

Haut-parleur grave : .... 13 cm de type cône de type x 2 Haut-parleur aigu: ....Dôme en aluminium de 3 cm

Impédance ...... Nominale 6 Ω

Réponse en fréquence.... 58 Hz - 45 kHz (-10 dB) - 100 kHz (-30 dB)

Puissance d'entrée nominale.... 100 W

Puissance d'entrée maximale 200 W

Sensibilité 90 dB/2,83 V, 1 m

Fréquence de transfert 2,8 kHz

Dimensions (L x H x P)....500 x 174 x 202 mm

Poids 6,3 kg

■Enceintes Surround (NS-PB350)

Type....Bass-reflex 2 voies blindage non magnétique

Excitateur

Haut-parleur grave : .... 13 cm de type cône de type Haut-parleur aigu: .... Dôme en aluminium de 3 cm

Impédance ...... Nominale 6 Ω

Réponse en fréquenc....57 Hz - 45 kHz (-10 dB) - 100 kHz (-30 dB)

Puissance d'entrée nominale.... 50 W

Puissance d'entrée maximale 150 W

Sensibilité....88 dB/2,83 V, 1 m

Fréquence de transfert 3 kHz

* Les spécifications peuvent être modifiées sans avis préalable.
* Faites attention de ne pas dépasser les valeurs de la puissance d'entrée données ci-dessus.

Vorsichtsmaßnahmen

Remarque importante: informations de garantie pour les clients de l'EEE et la Suisse

Français

Pour des informations plus détaillées sur la garantie de ce produit Yamaha et sur le service de garantie applicable dans l'ensemble de l'EEE ainsi qu'en Suisse, consultez notre site Web à l'adresse ci-dessous (le fichier imprimable est disponible sur notre site Web) ou contactez directement Yamaha dans votre pays de résidence. * EEE : Espace Economique Européen
