LSX700 - Dockstation YAMAHA - Kostenlose Bedienungsanleitung

Produkttyp	Dockingstation
Marke	Yamaha
Modell	LSX700
Maße (B x H x T)	94 x 241 x 94 mm
Gewicht	950 g
Stromversorgung	230 V AC, 50 Hz; Netzteil 12 V DC / 1,5 A (MU18-D120150-C5)
Integrierter Akku	Lithium-Ionen, 2900 mAh / 3,6 V
Akkulaufzeit	Ca. 8 Stunden (bei 200 mW)
Ladezeit	Ca. 4 Stunden (ausgeschaltet); ca. 7 Stunden (eingeschaltet)
Bluetooth-Verbindung	Version 2.1+EDR; Profile A2DP; Codecs SBC, AAC, aptX; Reichweite max. 10 m
AUX-Eingang	3,5-mm-Klinkenstecker
LED-Beleuchtung	Einstellbar (5 Stufen); geschätzte Lebensdauer 36.000 Stunden
Besondere Funktionen	SMART TIMER (Weck-/Abschaltautomatik), automatische Bereitschaft, App DTA CONTROLLER
Stromverbrauch	10 W (eingeschaltet, Musik + Beleuchtung); 0,2 W (ausgeschaltet); 0,5 W (SMART TIMER Bereitschaft)
Mitgeliefertes Zubehör	Netzteil
Kompatibilität	iPhone, iPad, iPod (Made for iPod/iPhone/iPad)
Pflege und Reinigung	Gerät vor Reinigung vom Stromnetz trennen; weiches, trockenes Tuch verwenden
Sicherheit	Sicherheitsbroschüre vor Gebrauch lesen; nicht Wasser oder extremen Temperaturen aussetzen
Ersatzteile und Reparatur	Wenden Sie sich an ein autorisiertes Yamaha-Servicecenter; Akku nicht vom Benutzer austauschbar
Allgemeine Informationen	Technische Daten können ohne Vorankündigung geändert werden

Häufig gestellte Fragen - LSX700 YAMAHA

Wie kopple ich mein Smartphone über Bluetooth mit der Yamaha LSX700?

Schalten Sie die Dockingstation ein, indem Sie die ⏻-Taste drücken (die Anzeige leuchtet orange). Aktivieren Sie Bluetooth auf Ihrem Smartphone und wählen Sie 'LSX-70 Yamaha' aus der Liste der Geräte. Die Anzeige blinkt blau, sobald die Kopplung erfolgreich ist. Weitere Details finden Sie auf Seiten 7-8 der Anleitung.

Wie stelle ich den SMART TIMER ein, um mit Musik aufzuwachen?

Der SMART TIMER wird über die App DTA CONTROLLER auf Ihrem Smartphone oder Tablet eingestellt. Verbinden Sie das Gerät zunächst über Bluetooth, starten Sie die App, konfigurieren Sie dann die Einschaltzeit, die Helligkeit der Beleuchtung und das abzuspielende Lied. Synchronisieren Sie die Einstellung mit der Dockingstation. Die Station muss für diese Funktion am Stromnetz angeschlossen sein.

Wie hoch ist die Akkulaufzeit der LSX700?

Die Akkulaufzeit beträgt ca. 8 Stunden bei einer Ausgangsleistung von 200 mW. Die Ladezeit beträgt ca. 4 Stunden im ausgeschalteten und 7 Stunden im eingeschalteten Zustand. Der Akku ist ein Lithium-Ionen-Akku (2900 mAh).

Was tun, wenn der Ton unterbrochen oder ruckelig ist?

Überprüfen Sie, ob die Lautstärke Ihres Geräts nicht zu niedrig ist und die Bluetooth-Verbindung nicht unterbrochen ist. Halten Sie die Station von Störquellen (Mikrowellen, WLAN-Routern) fern. Halten Sie einen maximalen Abstand von 10 Metern ein. Wenn das Problem weiterhin besteht, deaktivieren und reaktivieren Sie Bluetooth oder koppeln Sie die Geräte neu.

Kann ich ein Kabel zum Anschließen einer Audioquelle verwenden?

Ja, die Station verfügt über einen AUX-Eingang mit 3,5-mm-Klinkenstecker. Schließen Sie Ihre Quelle (MP3-Player, Computer usw.) mit einem geeigneten Kabel an und wählen Sie dann die AUX-Quelle aus, indem Sie die Station einschalten. Die Lautstärke wird über die VOLUME-Taste der Station oder der Quelle eingestellt.

Wie deaktiviere ich die automatische Bereitschaftsfunktion?

Drücken Sie die Beleuchtungstaste, um die Lampe einzuschalten. Halten Sie dann die Beleuchtungstaste mindestens 10 Sekunden lang gedrückt. Die Beleuchtung blinkt: 3 Mal für Aktivierung, 1 Mal für Deaktivierung. Standardmäßig ist die automatische Bereitschaft aktiviert (20 Minuten Inaktivität).

Was bedeutet das schnelle orangefarbene Blinken der Anzeige?

Ein schnelles orangefarbenes Blinken zeigt an, dass der Akku der Station schwach ist. Es ist Zeit, das Gerät über das mitgelieferte Netzteil aufzuladen.

Wie reinige ich die Dockingstation LSX700?

Trennen Sie vor der Reinigung immer das Netzteil. Verwenden Sie ein weiches, trockenes Tuch zum Abwischen der Oberfläche. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel. Vermeiden Sie Feuchtigkeit in den Öffnungen.

Kann ich den Akku selbst austauschen?

Der integrierte Lithium-Ionen-Akku ist nicht für den Austausch durch den Benutzer vorgesehen. Wenden Sie sich an ein autorisiertes Yamaha-Servicecenter, wenn der Akku nicht mehr hält. Laden Sie die Station alle sechs Monate auf, um die Lebensdauer zu verlängern.

Die Station schaltet sich von selbst ein und aus, was tun?

Überprüfen Sie die Einstellungen des SMART TIMER (Ein-/Ausschaltautomatik) in der App DTA CONTROLLER. Die automatische Bereitschaftsfunktion kann ebenfalls die Ursache sein. Wenn das Problem weiterhin besteht, halten Sie die ⏻-Taste länger als 10 Sekunden gedrückt, um das Gerät zurückzusetzen.

BEDIENUNGSANLEITUNG LSX700 YAMAHA

Lese n Sie die „Si che rhe its brosch üre“, bevor Sie das Gerät ver wenden.

Lä s d en med fö lja nde bros chyren "S äker het sanv isn ing ar" in nan du använd der receiver n.

Prim a d i u til izz are l'un ità, I egg ere il "Volant ino su lla si curezza" for nito.

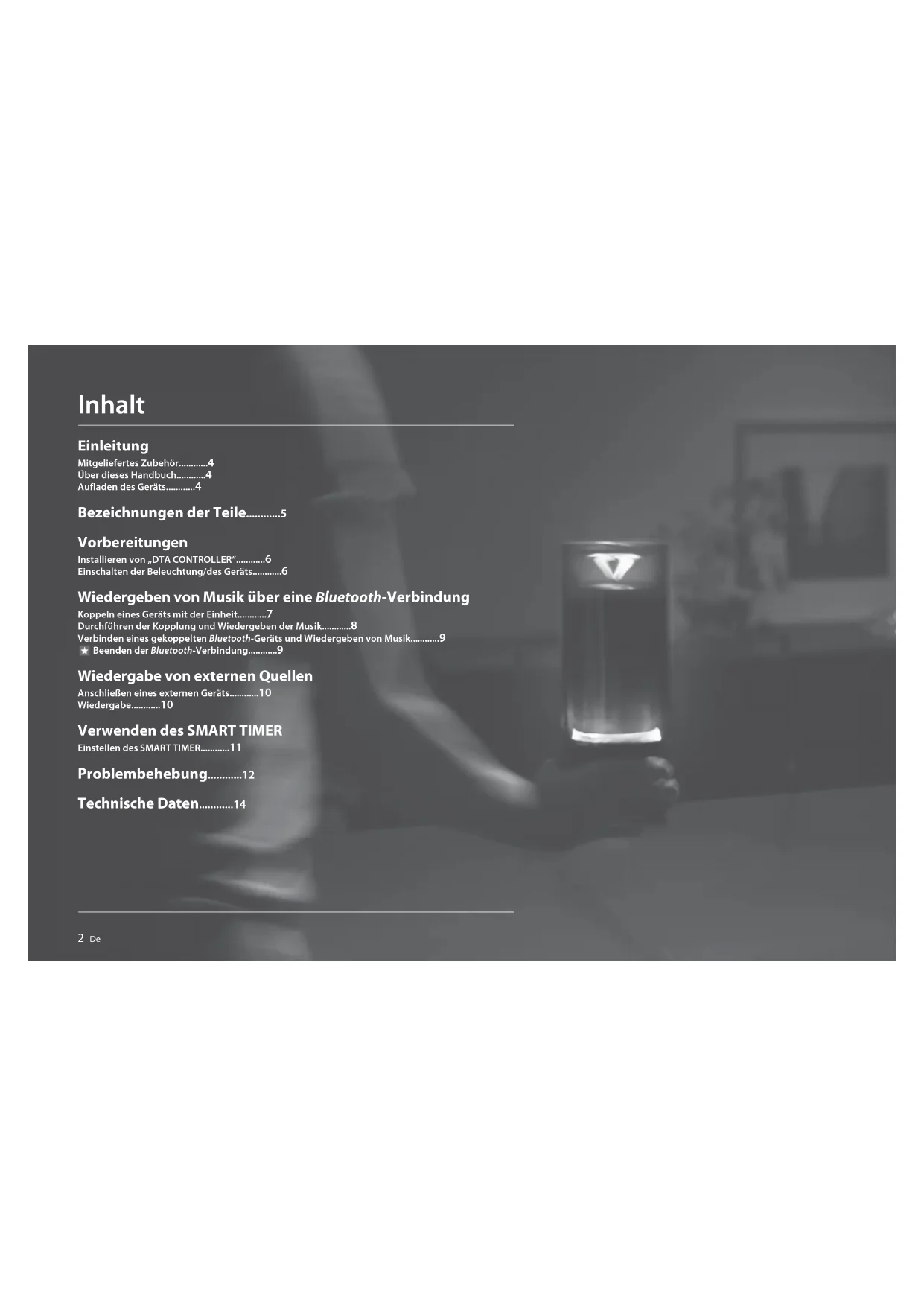

Mitgeliefertes Zubehör......4

Über dieses Handbuch......4

Aufladen des Geräts......4

Bezeichnungen der Teile......5

Vorbereitungen

Installieren von „DTA CONTROLLER“......6

Einschalten der Beleuchtung/des Geräts......6

Wiedergeben von Musik über eine Bluetooth-Verbindung

Koppeln eines Geräts mit der Einheit......7

Durchführen der Kopplung und Wiedergeben der Musik......8

Verbinden eines gekoppelten Bluetooth-Geräts und Wiedergeben von Musik......9

★ Beenden der Bluetooth-Verbindung......9

Wiedergabe von externen Quellen

Anschließen eines externen Geräts......10

Wiedergabe......10

Verwenden des SMART TIMER

Einstellen des SMART TIMER......11

Problembehebung......12

Technische Daten......14

Qualitativ hochwertiger Klang und Benutzerfreundlichkeit

Der Plug-and-Play-Komfort Ihrer

Mobilgeräte mit verbessertem

Klang. 7,10

Praktische Fernbedienung über Ihr

Mobilgerät. ......6

Musik, wo Sie auch

wollen .....4

Eine Fusion aus Musik und Beleuchtung

Starten Sie den Tag im richtigen Licht und mit der richtigen Untermalung.

Wachen Sie in einer angenehmen Atmosphäre zu Ihrem

Lieblingslied auf. .....11

Versinken Sie am Ende des Tages in einer beruhigenden Atmosphäre aus sanfter Beleuchtung und Klang. 6

Einleitung

Überprüfen Sie den Inhalt des Pakets und lesen Sie sich diese Anleitung aufmerksam durch.

Mitgeliefertes Zubehör

Wechselstrom-Netzteil

(12V Gleichstrom, 1,5A

Modellnr.: MU18-D120150-C5)

Über dieses Handbuch

•Bedienung

Die Bezeichnung „iPhone“ in dieser Anleitung kann sich auch auf den „iPod touch“ oder das „iPad“ beziehen.

•Abbildungen

Die Abbildungen können vom aktuellen Produkt abweichen.

-Symbole

Zeigt Vorsichtsmaßnahmen und Funktionsbeschränkungen für das Gerät an.

Zeigt zusätzliche Erklärungen zur besseren Bedienung an.

Verweist auf die entsprechende(n) Referenzseite(n).

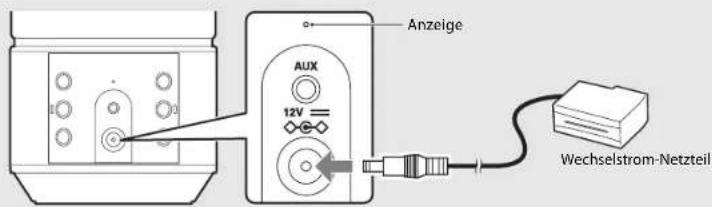

Aufladen des Geräts

Wenn Sie dieses Gerät zum ersten Mal verwenden, schließen Sie das mitgelieferte Netzteil an das Gerät an und laden Sie es über eine Netzsteckdose auf.

• Wenn das Gerät im ausgeschalteten Zustand und bei ausgeschalteter Beleuchtung geladen wird, blinkt die Anzeige langsam orange. Wenn der Ladevorgang abgeschlossen ist, erlischt die Anzeige.
• Wenn die verbleibende Akkuleistung sehr niedrig ist, blinkt die Anzeige schnell orange.

• Die Ladezeit für den Akku liegt bei ungefähr 4 Stunden, wenn das Gerät ausgeschaltet ist, und bei ungefähr 7 Stunden, wenn das Gerät eingeschaltet ist.
- Überprüfen Sie die verbleibende Akkuleistung des Geräts über „DTA CONTROLLER“ (S.6).

• An Orten mit sehr hohen oder niedrigen Temperaturen muss das Gerät eventuell früher als üblich aufgeladen werden. Es kann sogar sein, dass in diesem Fall ein Aufladen scheitert.
• Damit der Akku möglichst lange hält, sollte das Gerät spätestens alle sechs Monate neu aufgeladen werden.
• Der Akku hat eine begrenzte Lebensdauer. Je häufiger und länger das Gerät verwendet wird, desto schneller nimmt die Kapazität des Akkus ab.
  • Die Lebensdauer des Akkus variiert und ist abhängig vom Lagerort, von der Verwendung des Geräts und von dessen Aufstellert.
• Um die maximale Leistung des Akkus zu erzielen, kann es einen gewissen Unterschied bei der Klanglautstärke und -qualität geben, wenn das Gerät mit dem Akku verwendet wird, im Gegensatz zur Verwendung mit dem Netzteil.
• Abhängig von der Lautstärke und dem Lichtstatus kann sich das Gerät unabhängig von der verbleibenden Akkuleistung ausschalten.

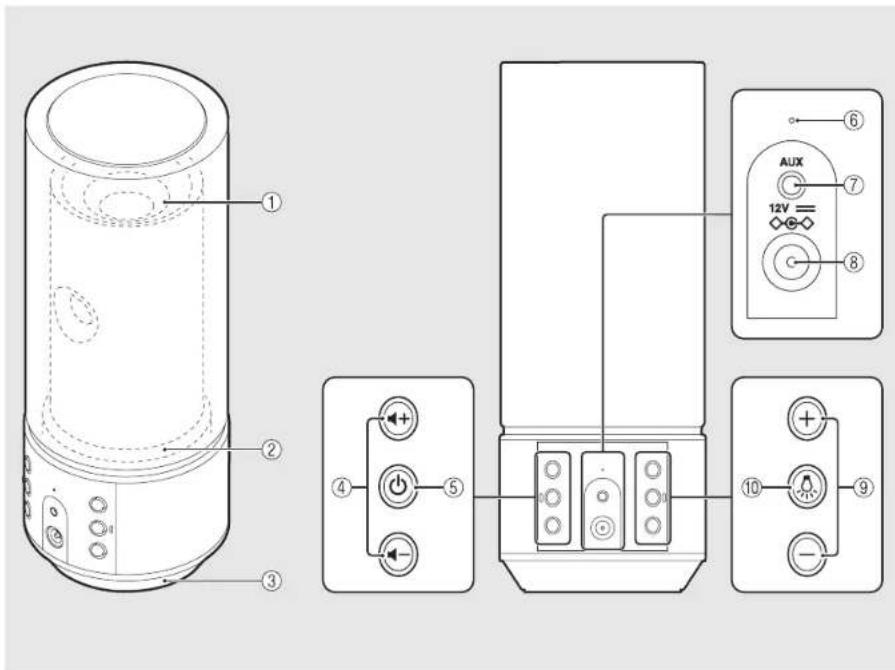

Bezeichnungen der Teile

Machen Sie sich mit allen Teilen und den Funktionen vertraut.

* Die Lichteffekte stellen die Ausbreitung des Klangs dar.

① Licht/Lautsprecher

② Licht

③Lautsprecher

④/ VOLUME)

Steuert die Lautstärke.

⑤ ⏻ (Netztaste) (○ S.6)

Drücken: Schaltet das Gerät ein/aus.

Gedrückt halten: Trennt ein Bluetooth-Gerät.

Das Gerät spielt einen Startton ab, wenn es eingeschalter

wird, und einen Ausschaltton, wenn es ausgeschaltet

wird.

⑥Anzeige

Leuchtet, wenn das Gerät eingeschaltet ist. Blinkt, wenn

sich der Status der Bluetooth-Verbindung und der Status

ces A

⑦ AUX (S.10)

Stellen Sie eine Verbindung zu einem externen Gerät

über ein im Handel erhältliches 3,5 mm-Stereo

Schließen Sie das mitgelieferte Netzteil an.

⑨ Beleuchtung +/- (♡ S.6)

Drücken Sie diese Taste, um die Helligkeit der

Beleuchtung anzupassen.

⑩ (Beleuchtung) (S.6)

Drücken Sie diese Taste, um die Beleuchtung ein- oder

auszuschalten.

Installieren Sie Yamahas Anwendung „DTA CONTROLLER“ und schalten Sie das Gerät ein.

Installieren von „DTA CONTROLLER“

Durch die Installation der Anwendung DTA CONTROLLER auf einem Mobilgerät, wie einem Smartphone oder Tablet, können Sie verschiedene zusätzliche praktische Funktionen der Desktop Audiosysteme von Yamaha nutzen.

Funktionen

•Ein-/Ausschalten des Geräts, Anpassen der Lautstärke
- Ein-/Ausschalten der Beleuchtung, Anpassen der Helligkeit der Beleuchtung
• Einstellen des SMART TIMER (5.11)
- Abspielen von auf einem Smartphone oder Tablet gespeicherten Titeln

Das Mobilgerät muss mit dem Gerät über Bluetooth verbunden sein (♂ S.7).

(Für Benutzer in den USA)

* Wenn Sie keinen Zugriff auf eine dieser Optionen erhalten, suchen Sie nach „DTA CONTROLLER“ im App Store oder Google Play.

Einschalten der Beleuchtung/des Geräts

1 Schließen Sie das Netzteil an das Gerät an und schließen Sie den Netzstecker an eine Netzsteckdose an.
2. Drücken Sie am die Beleuchtung einzuschalten.

-Die Beleuchtung kann auch dann ein /ausgeschaltet werden, wenn das Gerät ausgeschaltet ist.
-Um die Helligkeit anzupassen, drücken Sie die Taste Beleuchtung +/- (5 Stufen).

- Drücken Sie ⏻, um das Gerät einzuschalten.

- Das Gerät spielt einen Startton ab und schaltet sich ein. Sie können dann Musik wiedergeben.

Automatische Bereitschaftsfunktion

• Die automatische Bereitschaftsfunktion wird wie folgt aktiviert (Standardeinstellung).
- Das Gerät scha tet sich automatisch aus, wenn länger als 20 Minuten lang keine Bedienung vorgenommen wurde und kein Gerät an AUX oder über einBluetooth Verbindung angeschlossen ist.
- Das Gerät wird automatisch ausgeschaltet, wenn länger als 8 Stunden keine Bedienung durchgeführt wurde.

Aktivieren/Deaktivieren der automatischen Bereitschaftsfunktion

1 Drücken Sie „um die Beleuchtung einzuschalten.
2 Halten Sie mindestens 10 Sekunden lang gedrückt.

• Die automatische Bereitschaftsfunktion wechselt und die Beleuchtung (○ S)inkt

- Automatische Bereitschaft ist aktiviert: Die Beleuchtung blinkt dreimal.

- Automatische Bereitschaft ist deaktiviert: Die Beleuchtung blinkt einmal.

Ein-/Ausschalten der Benachrichtigungstonfunktion

• Wenn Sie die Benachrichtigungstöne (Startton/Ausschaltton, Bluetooth-Verbindungston, Benachrichtigungston für die maximale/minimale Lautstärke); ein- oder ausschalten möchten, während das Gerät ausgeschaltet ist, drücken Sie 🔊, während Sie 🔊recken, um das Gerät einzuschallen.
• Wenn Sie die Benachrichtigungstöne einschalten: Das Gerät spielt den Startton ab.
• Wenn Sie die Benachrichtigungstöne ausschalten: Das Gerät spielt den Startton nicht ab.

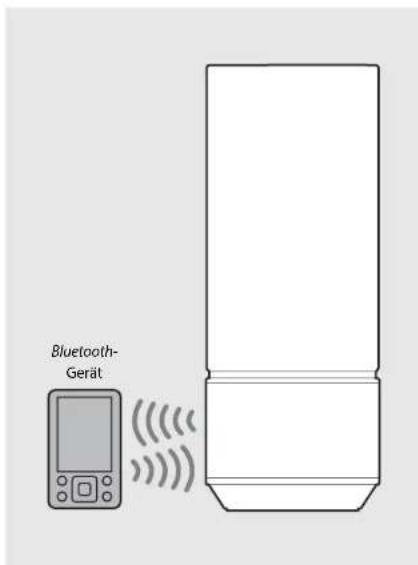

Wiedergeben von Musik über eine Bluetooth-Verbindung

Sie können kabellos über ein Bluetooth-kompatibles Gerät Musik hören.

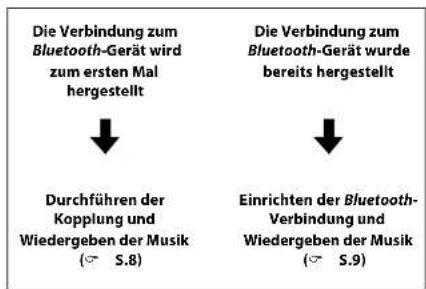

Koppeln eines Geräts mit der Einheit

Wenn Sie ein Bluetooth-Gerät zum ersten Mal mit der Einheit verbinden, muss das Gerät bei der Einheit registriert werden. Dieser Prozess wird als „Kopplung“ bezeichnet. Wenn die Kopplung abgeschlossen ist, können nachfolgende Verbindungen mit einigen einfachen Schritten hergestellt werden.

- Wenn die Kopplungsinformationen für ein Gerät gelöscht werden, müssen Sie die Kopplung dieses Geräts erneut durchführen, um die Verbindung wieder herzustellen.

Durchführen der Kopplung und Wiedergeben der Musik

iPhone

1 Drücken Sie ⭕, um das Gerät einzuschalten (♂ S.6).
•Die Anzeige leuchtet orange.
2 Tippen Sie auf „Einstellungen“ und „Bluetooth“ auf dem iPhone, um die Bluetooth-Funktion zu aktivieren.
3 Tippen Sie in der Verbindungsliste im Feld „Geräte“ auf „LSX-70 Yamaha“.
- Nachdem die Kopplung abgeschlossen ist, blinkt die Anzeige (S.5) blau und das Gerät spielt den Bluetooth-Verbindungston ab, wenn eine Bluetooth-Verbindung eingerichtet ist.
4 Geben Sie Musik auf Ihrem iPhone wieder.

Bei einem anderen Gerät als einem iPhone

1 Drücken Sie ⭕, um das Gerät einzuschalten (⇔ S.6).
•Die Anzeige leuchtet orange.
2 Aktivieren Sie die Bluetooth-Funktion Ihres Geräts.
3 Wählen Sie in der Bluetooth-Einstellung des Geräts die Option „LSX-70 Yamaha“.

• Nachdem die Kopplung abgeschlossen ist, blinkt die Anzeige (→ S.5) blau und das Gerät spielt den Bluetooth-Verbindungston ab, wenn eine Bluetooth-Verbindung eingerichtet ist.
• Wenn das Gerät nach Abschluss der Kopplung keine automatische Verbindung zur Einheit herstellt, wählen Sie erneut „LSX-70 Yamaha“ in der Bluetooth-Einstellung des Geräts.
  •Ausführliche Informationen finden Sie in der Bedienungsanleitung des Geräts.

4 Geben Sie Musik auf dem Gerät wieder.

• Wenn bereits ein anderes Gerät mit der Einheit verbunden ist, beenden Sie diese Bluetooth-Verbindung, indem Sie ☐ gedrückt halten, und führen Sie dann die Kopplung mit dem neuen Gerät durch.
• Der Kopplungsvorgang kann abhängig von Ihrem iPhone oder der Version des Gerätebetriebssystems abweichen.

• Wenn bereits ein anderes Gerät mit der Einheit verbunden ist, beenden Sie diese Bluetooth-Verbindung, indem Sie ☐ gedrückt halten, und führen Sie dann die Kopplung mit dem neuen Gerät durch.
• Wenn während des Kopplungsvorgangs ein Passcode erforderlich ist, geben Sie die Nummer „0000“ ein.

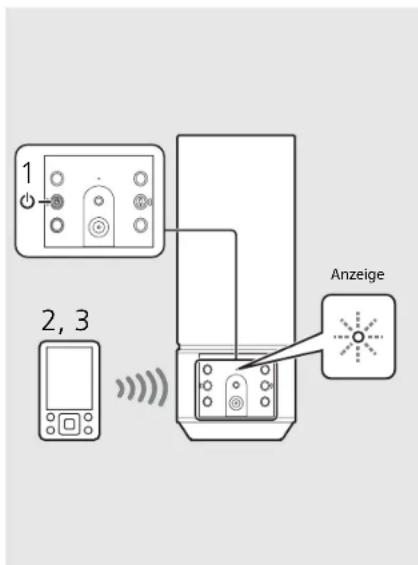

Verbinden eines gekoppelten Bluetooth-Geräts und Wiedergeben von Musik

Wenn das Gerät über eine Bluetooth-Verbindung mit einem anderen Gerät verbunden ist, beenden Sie diese Verbindung (siehe „Beenden der Bluetooth-Verbindung“ rechts), bevor Sie eine Verbindung mit dem Zielgerät herstellen.

1 Drücken Sie ⏻, um das Gerät einzuschalten.
2 Führen Sie die Bluetooth-Verbindung durch.

• Aktivieren Sie die Bluetooth-Funktion des Geräts und wählen Sie „LSX-70 Yamaha“.
  •Die Anzeige blinkt blau und das Gerät spielt den Bluetooth-Verbindungston ab, wenn eine Verbindung eingerichtet wurde.
  •Falls das Gerät bereits beim letzten Mal über Bluetooth mit diesem Gerät verbunden war, baut sich die Bluetooth-Verbindung automatisch auf, wenn Sie dieses Gerät einschalten.

3 Geben Sie Musik auf dem angeschlossenen Gerät wieder.

Senken Sie die Lautstärke der Einheit vor der Wiedergabe. Andernfalls ist die Wiedergabelautstärke möglicherweise zu laut.

Beenden der Bluetooth-Verbindung - Bluetooth -Verbindung kann durch einen der folgenden Schritte beendet werden. - Deaktivieren Sie die Bluetooth-Funktion beim verbundenen Gerät. -Halten Sie am Gerät gedrückt. -Schalten Sie das Gerät und die Beleuchtung aus.

•Die Anzeige blinkt blau und das Gerät spielt den Bluetooth-Trennungston ab, wenn eine Verbindung beendet wird.

Musikverstärker Diese Funktion verstärkt den Ton komprimierter digitaler Tonquellen, indem musikalische Elemente re-generiert werden, die bei der Komprimierung über die Bluetooth-Verbindung verloren gehen.

Wiedergabe von externen Quellen

Diese Einheit ermöglicht die Wiedergabe von externen Geräten, die an den AUX-Anschluss angeschlossen sind. Für diese Verbindung ist ein im Handel erhältliches 3,5 mm-Stereo-Ministeckerkabel erforderlich. Achten Sie darauf, dass Sie das Gerät über ✅ ausschalten, bevor Sie das externe Gerät anschließen.

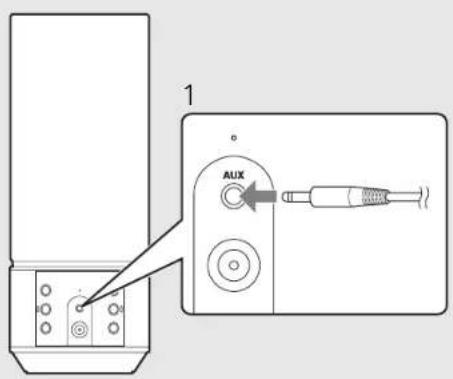

Anschließen eines externen Geräts

1 Schließen Sie das Kabel an den AUX-Anschluss des Geräts an.

2 Schließen Sie das andere Ende des Kabels an das externe Gerät an.

Wiedergabe

1 Drücken Sie ⏻, um das Gerät einzuschalten.
2 Starten Sie die Wiedergabe am externen Gerät.

- Ausführliche Informationen zur Wiedergabe finden Sie in der Bedienungsanleitung im Lieferumfang des externen Geräts.

- Senken Sie die Lautstärke des Geräts und des externen Geräts vor der Verbindung.

- Wenn sowohl ein Bluetooth-Gerät als auch ein externes Gerät wiedergegeben werden, ist der Ton von beiden Geräten zu hören.

Verwenden des SMART TIMER

Mit dem SMART TIMER können Sie die Beleuchtung mit der eingestellten Helligkeit einschalten und Ihre Lieblingsmusik jeden Morgen als Aufwach-Timer wiedergeben. Sie können die Beleuchtung auch ausschalten und die Musikwiedergabe automatisch stoppen, wenn Sie im Bett Musik hören.

SMART TIMER kann nur verwendet werden, wenn das Gerät mit einer Stromquelle verbunden ist.

Was mit dem SMART TIMER möglich ist

Einschalt-Timer Ausschalt-Timer• Einschalten der Beleuchtung zur eingestellten Zeit.• Festlegen der Helligkeit der Beleuchtung.• Wiedergeben der Musik von einem angeschlossenen Gerät zur eingestellten Zeit.• Auswählen eines Titels.• Einstellen des Lautstärkepegels.

• Ausschalten der Beleuchtung zur eingestellten Zeit.• Ausschalten der Linheit zur eingestellten Zeit.

Einstellen des SMART TIMER

SMART TIMER-Einstellungen können mit einem Smartphone oder Tablet vorgenommen werden, auf denen die Anwendung DTA CONTROLLER (S.6) installiert ist.

1 Schließen Sie ein Gerät über die Bluetooth-Verbindung an (S.8, 9).
2 Starten Sie DTA CONTROLLER auf dem Gerät und nehmen Sie die SMART TIMER-Einstellungen vor.

3 Synchronisieren Sie den SMART TIMER mit der Einheit über DTA CONTROLLER.

- Achten Sie darauf, dass Sie den SMART TIMER jedes Mal mit der Einheit synchronisieren, wenn Sie eine SMART TIMER-Einstellung vornehmen.

Technische Daten und Aussehen können aufgrund von Produktverbesserungen ohne Vorankündigung geändert werden.

• Um einen Titel über eine Bluetooth-Verbindung zu einer eingestellten Zeit wiederzugeben, muss die Bluetooth-Funktion Ihres Smartphones oder Tablet aktiviert sein. Im Fall eines iPhone dürfen Sie außerdem beim Multitasking DTA CONTROLLER nicht schließen.
• Wenn ein anderes Bluetooth Gerät zum Zeitpunkt der Einrichtung mit der Einheit verbunden ist, wird der Titel, den Sie als Einschalt-Timer eingestellt haben, nicht wiedergegeben. Trennen Sie mögliche andere Geräte vor der eingestellten Zeit.

- Der Einschalt- und Ausschalt-Timer des SMART TIMER können nur über DTA CONTROLLER aktiviert/deaktiviert werden.

Innere Uhr der Einheit

•Die Einheit kopiert die Uhrzeit von DTA CONTROLLER in die innere Uhr der Einheit, wenn ein Gerät über eine Bluetooth-Verbindung mit der Einheit verbunden ist. Der SMART TIMER folgt der inneren Uhr der Einheit.
- Wenn Sie das Netzteil trennen und die verbleibende Akkuleistung vollständig erschöpft ist, wird die Uhreinstellung zurückgesetzt und SMART TIMER wird deaktiviert.

Problembehebung

Schlagen Sie in der nachfolgenden Tabelle nach, wenn das Gerät nicht richtig funktionieren sollte. Falls keine Lösung in der nachfolgenden Tabelle aufgeführt ist oder wenn die Anweisungen nicht helfen, schalten Sie das Gerät aus, ziehen Sie das Netzteil ab, und wenden Sie sich an den nächsten autorisierten Yamaha-Fachhändler oder -Kundendienst.

Allgemeines

Problem Ursache Lösung
Das Gerät schaltet sich kurz nach dem Einschalten wieder aus. Das Gerät funktioniert nicht richtig.	Das Netzeil ist nicht ordnungsgemäß angeschlossen. Schließen Sie das Netzteil fest an.
	Der Akku ist entladen.	Laden Sie den Akku wieder auf (S.4).
	Das Gerät war einem starken Stromschlag ausgesetzt, wie zum Beispiel einem Blitz oder starker statischer Elektrizität.	Halten Sie an der Vorderseite mindestens 10 Sekunden lang gedrückt, um das Gerät zu initialsieren und neu zu starten.
Die Lautsprecher geben keinen Ton aus.	Die Laufstärke ist extrem gering eingestellt. Imöhen Sie die Laufstärke.
	Das Gerät ist ausgeschaltet. Schalten Sie das Gerät ein und geben Sie die Musik erneut wieder.
	Die automatische Bereitschaftsfunktion ist aktiviert.	Schalten Sie das Gerät ein (S.6).
Das Gerät und/oder die Beleuchtung schalten sich plötzlich aus.	Die automatische Bereitschaftsfunktion ist aktiviers.	Schalten Sie das Gerät und/oder die Beleuchtung ein (S.6).
	Der Ausschalt-Timer des SMART TIMER ist eingestellt.	Überprüfen Sie die Einstellung des Ausschalt-Timers über DTA CONTROLLER.
	Der Akku ist entladen.	Laden Sie den Akku wieder auf (S.4).
Das Gerät und die Beleuchtung schalten sich plötzlich ein.	Der Einschalt-Timer des SMART TIMER ist eingestellt.	Überprüfen Sie die Einstellung des Einschalt-Timers über DTA CONTROLLER.
Die Anzeige blinkt schnell orange.	Der Akku ist entladen.	Laden Sie den Akku wieder auf (S.4).
SMART TIMER funktioniert nicht. SMART TIMER wurde nicht über DTA CONTROLLER eingestellt.		Stellen Sie SMART TIMER über DTA CONTROLLER ein und synchronisieren Sie es mit dem Gerät (S.11).
Es treten Rauschinterferenzen von Digital- oder Hochfrequenzgeraten auf.	Dieses Gerät befindet sich zu nah an Digital- oder Hochfrequenzgeräten.	Stellen Sie dieses Gerät weiter entfernt von solchen Geräten auf.
Das Gerät funktioniert nicht.	Der Akku ist entladen.	Laden Sie den Akku wieder auf (S.4).

Bluetooth

Problem Ursache Lösung
Die Einheit lässt sich nicht mit dem Bluetooth Gerät koppeln.	Die Einheit wird ausgeschaltet.	Schalten Sie die Einheit ein und führen Sie die Kopplung durch (50-58).
	Es ist ein weiteres Bluetooth-Cerat angeschlossen.	Beenden Sie die aktuelle Bluetooth-Verbindung und führen Sie die Kopplung mit dem neuen Gerät durch.
	Die Einheit und das Gerät stehen zu weit voneinander entfernt.	Koppeln Sie die Einheit und das Gerät innerhalb eines Abstands von 10 m.
	In der Nähe befindet sich ein Gerät (Mikrowellenofen, WLAN usw.), das Signale im 2,4-GHz-Frequenzbereich ausgibt.	Stellen Sie das Gerät weiter entfernt von dem Gerät auf, das Radiofrequenzsignale abgibt.
	Ein Bluetooth-Adapter usw., den Sie mit der Einheit koppeln möchten, hat einen anderen Passcode als „0000“.	Verwenden Sie einen Bluetooth Adapter usw., dessen Passcode „0000“ ist.
	Das Bluetooth-Gerät unterstützt kein A2DP.	Führen Sie die Kopplung mit einem Gerät durch, das A2DP unterstützt.
Es kann keine Bluetooth-Verbindung hergestellt werden	Die Einheit wird ausgeschaltet. Schalten Sie das Gerät ein.
	Es ist ein weiteres Bluetooth-Cerat angeschlossen.	Beenden Sie die aktuelle Bluetooth-Verbindung und richten Sie dann wieder eine Bluetooth-Verbindung mit diesem Gerät ein.
	Die Bluetooth-Funktion des Geräts ist deaktiviert.	Aktivieren Sie die Bluetooth-Funktion des Geräts.
	Die Kopplungsinformationen wurden gelöscht.	Führen Sie die Kopplung erneut durch (50-58). Diese Einheit kann mit acht Geraten gekoppelt werden. Wenn ein neuntes Gerät gekoppelt wird, werden die Kopplungsinformationen mit dem ältesten Datum gelöscht.
	Diese Einheit wird nicht in der Bluetooth-Verbindungsliste des Geräts registriert.	Führen Sie die Kopplung erneut durch (50-58).
Es wird kein Ton ausgegeben oder der Ton wird während der Wiedergabe unterbrochen.	Die Lautstärke des verbundenen Geräts ist zu niedrig. Erhöhen Sie die Lautstärke des verbundenen Geräts.
	Das verbindende Gerät ist nicht auf die Übertragung von Bluetooth-Audiosignalen an die Einheit eingestellt.	Aktivieren Sie die Ausgabe von Bluetooth-Audiosignalen des verbindenden Geräts an diese Einheit.
	Die Bluetooth-Verbindung zwischen der Einheit und dem Gerät wurde getrennt.	Führen Sie den Bluetooth-Verbindungsvorgang erneut durch (50-59).
	In der Nähe befindet sich ein Gerät (Mikrowellenofen, WLAN usw.), das Signale im 2,4-GHz-Frequenzbereich ausgibt.	Stellen Sie das Gerät weiter entfernt von dem Gerät auf, das Radiofrequenzsignale abgibt.
	Die Einheit und das zu verbindende Gerät stehen zu weit voneinander entfernt.	Stellen Sie das zu verbindende Gerät innerhalb von 10 m zur Einheit auf.

Technische Daten

Bluetooth-Abschnitt

Bluetooth-Version Version 2.1+EOR
Unterstütztes Profil A2DP (Advanced Audio Distribution Profile)
Kompatible Codecs SBC, AAC, aptXP
Drahtlosausgang Bluetooth Klasse Z
Maximale Kommunikationsreichweite	10 m (ohne Hindernisse)

AUX-Abschnitt

Eingangsbuchse 3,5 mm-Stereo-Minklinkenbuchse

Beleuchtungs-Abschnitt (LED*)

Nutzungsdauer (Lichtstrom unter 70 %) Ungefahr 36.000 Stunden

Leistungsaufnahme (Wenn nur die Beleuchtung aktiviert ist) 8 W

Akku

Integrierter Akku Lithium-Ionen-Akku
Kapazität/Spannung 2900 mAh/3,6 V
Wiedergabezeit	Bei vollständiger Aufladung, ungefähr 8 Stunden (Ausgabe: 200 mW)
Ladezeit	Bei eingeschaltetem Gerät: ungefähr / Stunden
	Bei ausgeschaltetem Gerät: ungefähr 4 Stunden

Allgemeines

Netzspannung/-frequenz 230 V Wechselspannung, 50 Hz
Leistungsaufnahme	Einschaltbedingung (Musik wird wiedergegeben und die Beleuchtung ist eingeschaltet): 10 W
	Ausschaltbedingung (Beleuchtung und SMART TIMER sind deaktiviert und es besteht keine Bluetooth-Verbindung): 0,2 W Bereitschaftsbedingung (SMART TIMER ist aktiviert): 0,5 W
Wechselstrom-Netzteil MU18-D1207	50 C5 (12 V Gleichstrom/1,5 A)
Abmessungen (B × H × T)	94 × 241 × 94 mm
Cewicht	950 g

Stand: August 2014. Technische Daten können ohne Ankündigung geändert werden. * Die geschätzte Nutzungsdauer der LTD-Beleuchtung liegt bei ungefähr 36.000 Stunden. Diese Zahl basiert auf dem kleineren Wert entweder der Dauer, bis die Beleuchtung erschöpft is oder der Dauer, bevor der Lichtstrom unter 70 % des ursprünglichen Werts fällt. Beachten Sie aber, dass die geschätzten 36.000 Stunden Dauer nicht garantiert werden.

Made for

iPod iPhone iPad

„Made for iPod“, „Made for iPhone“ und „Made for iPad“ bedeuten, dass ein elektronisches Zubehör speziell konstruiert ist, sodass es entsprechend mit einem iPod, iPhone oder iPad verbunden werden

kann, und vom Entwickler zertifiziert wurde, um die Standards von Apple zu erfüllen.

Apple ist nicht verantwortlich für den Betrieb dieses Geräts oder dessen Einhaltung der Sicherheitsstandards und -vorschriften.

Bitte beachten Sie, dass die Verwendung dieses Zugehörs mit iPod, iPhone oder iPad die drahtlose Übertragungsleistung beeinträchtigen kann

iPad, iPhone, iPod und iPod touch sind in den USA und anderen Länderm eingetragene Warenzeichen von Apple Inc.

Bluetooth

• Bluetooth ist eine Technologie zur drahtlosen Kommunikation zwischen Geräten innerhalb eines Bereichs von ungefähr 10 m, die das 2,4-GHz-Frequenzband verwendet, ein Band, das ohne Lizenz verwendet werden kann.
• Bluetooth ist ein eingetragenes Markenzeichen von Bluetooth SIG und wird von Yamaha gemäß der Lizenzvereinbarung verwendet.

Handhabung von Bluetooth-Kommunikationen

• Das von Bluetooth-kompatiblen Geräten verwendete 2,4-GHz-Band ist ein Frequenzband, das von vielen Gerätearten verwendet wird. Bluetooth-kompatible Geräte verwenden zwar eine Technologie, welche die Einflüsse anderer Komponenten, die das gleiche Frequenzband verwenden, minimiert, aber solche Einflüsse können die Kommunikationsgeschwindigkeit oder die entfernung reduzieren und in einigen Fällen die Kommunikation unterbrechen.
  •Die Geschwindigkeit der Signalübertragung und die Entfernung, in welcher eine Kommunikation möglich ist, variert abhängig von der Entfernung zwischen den kommunizierenden Geräten, dem Vorhandensein von Hindernissen, den Bedingungen der Funkwellen und der Art des Geräts.
• Yamaha garantiert nicht alle drahdosen Verbindungen zwischen dieser Einheit und Geräten, die mit der Bluetooth-Funktion kompatübel sind.

© 2013 CSR plc und die Konzernunternehmen.

Die Kennzeichnung aptX® und das aptX-Logo sind Markenzeichen von CSR plc oder von einem der Unternehmen der Gruppe und können in einer oder mehreren Jurisdiktionen eingetragen sein.

Android™

Android und Google Play sind Marken von Google, Inc.

Innehåll

Introduktion

Aktivera/avaktivera aviseringstonsfunktionen

Technische gegevens.....14
