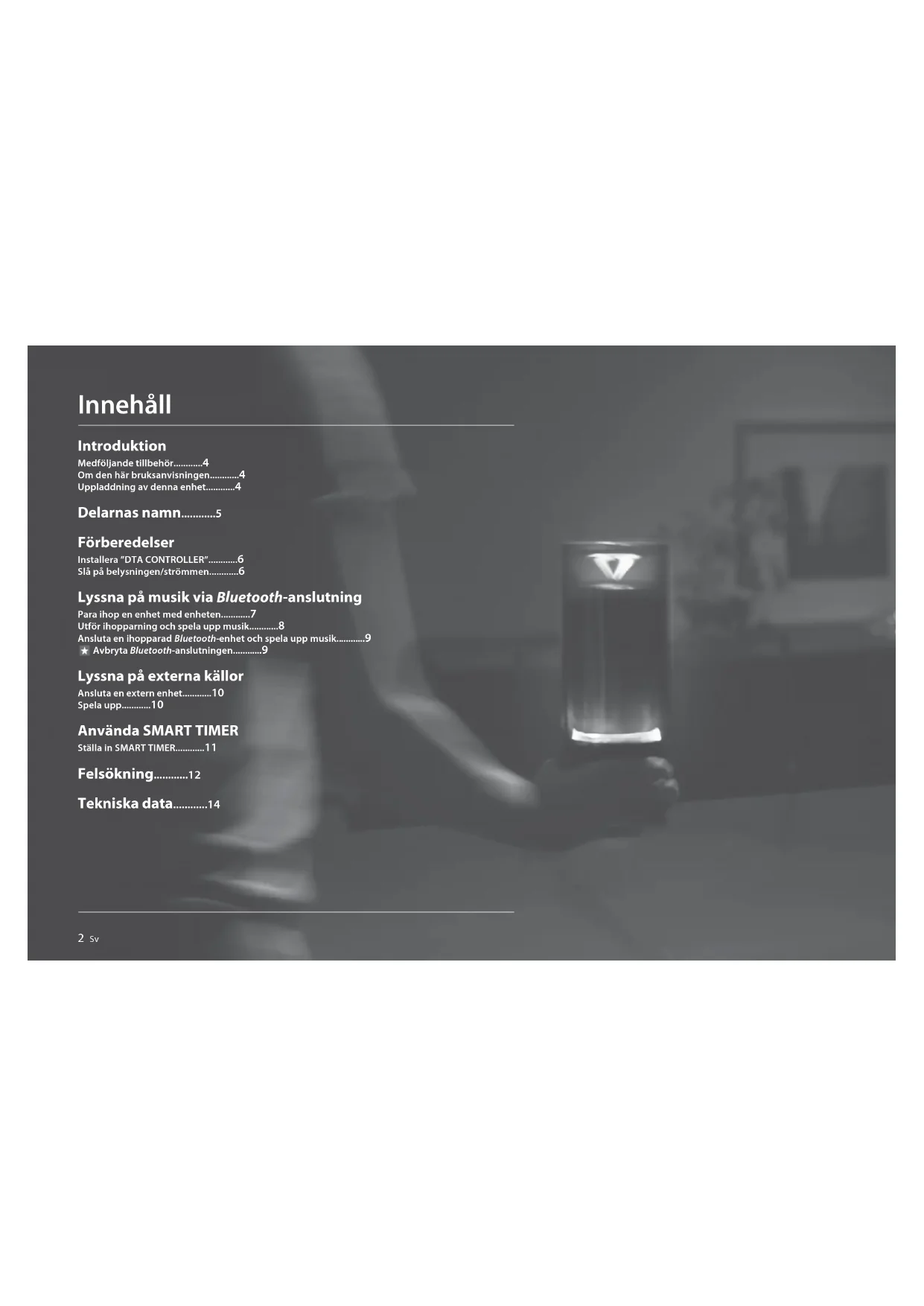

BRUKSANVISNING LSX700 YAMAHA

Medföljande tillbehör4

Om den här bruksanvisningen4

Uppladdning av denna enhet4

Lyssna på musik via Bluetooth-anslutning

Para ihop en enhet med enheten7

Utför ihopparning och spela upp musik8

Ansluta en ihopparad Bluetooth-enhet och spela upp musik9

Avbryta Bluetooth-anslutningen9

Lyssna på externa källor

Ansluta en extern enhet10

Använda SMART TIMER Ställa in SMART TIMER11

med enkel användning

Plug and play-bekvämlighet för dina

mobila enheter med förbättrat

Bekväm fjärrstyrning av din mobila

En blandning av musik och belysning

Börja dagen med rätt ljus och på rätt ton.

Vakna till din favoritlåt i en behaglig

Vid slutet av dagen kan du låta dig omslutas

av en helande atmosfär av mjukt ljus och

Musik var du vill 44 Sv

Kontrollera förpackningens innehåll och läs denna bruksanvisning noga.

Medföljande tillbehör

bruksanvisningen • Funktioner Begreppet ”iPhone” i denna bruksanvisning kan även hänvisa till ”iPod touch” och ”iPad”.• Illustrationerna Illustrationerna kan skilja sig från den verkliga produkten.• SymbolerAnger varningar som bör iakttas vid användning av receivern samt begränsningar i funktioner.Anger extra förklaringar som hjälper dig att använda enheten bättre. & Ange motsvarande referenssida(or).Nätadaptern(DC 12 V/1,5 AModellnr.: MU18-D120150-C5) Uppladdning av denna enhet

När du använder enheten för första gången, anslut den medföljande nätadaptern till enheten och ladda den från ett vägguttag.

• Om laddningen sker med både ström och belysning avstängd blinkar kontrollampan långsamt med orange sken. När laddningen är klar slocknar indikatorn. • Om den återstående batteriladdningen i enheten blir låg, börjar indikatorn blinka snabbt med orange sken.

• Laddningstiden för batteriet är cirka 4 timmar när enheten är avstängd och ungefär 7 timmar när enheten är påslagen.

• Kontrollera batteriets återstående för enheten från ”DTA CONTROLLER” (& S.6).

• På den plats där temperaturen är mycket hög eller låg, kan enheten laddas tidigare än vanligt eller inte alls laddas.

• För att upprätthålla funktionen ska enheten laddas var sjätte månad.

• Det uppladdningsbara batteriet har en begränsad livslängd. Dess kapacitet avtar gradvis med användningsfrekvensen och tidens gång. • Livslängden för det uppladdningsbara batteriet varierar beroende på hur det förvaras, användningsförhållanden och användarmiljön. • För att uppnå maximal driftstid från batteriet kan det finnas en skillnad mellan volymen och kvaliteten på ljudet när du använder enheten med batteriet och när du använder enheten ansluten till nätadaptern. • Strömmen kan slås av beroende på volymen och belysningens status oavsett den återstående batteriladdningen. NätadapternIndikatorSv 5 Svenska

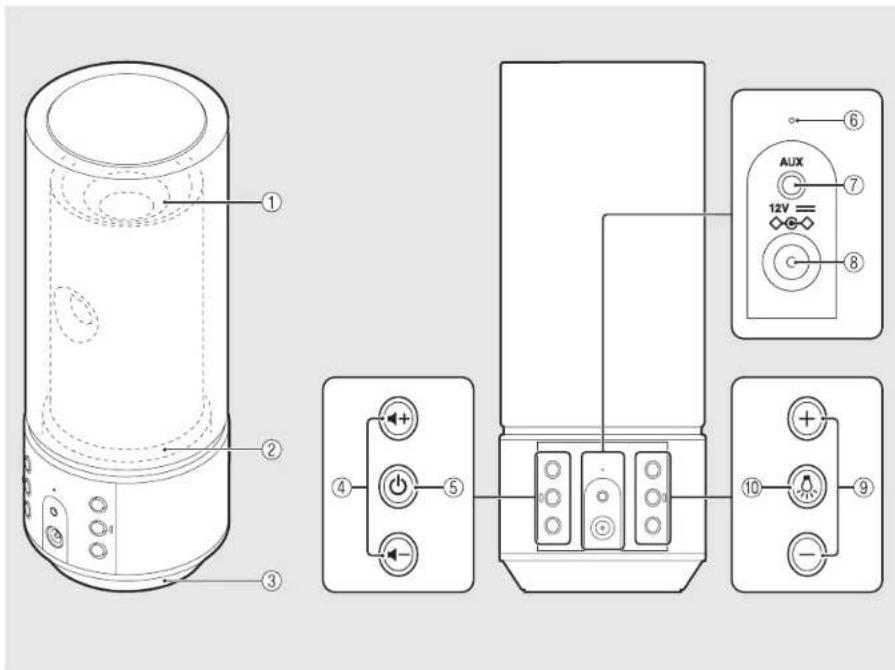

Bekanta dig med alla delar och funktioner. * Ljuseffekten återspeglar ljudexpansionen. 1 Lampa/högtalare

4 / (VOLUME) Styr volymen. 5 A (Ström) (& S.6) Tryck: slår på/stänger av enheten. Håll ned: kopplar bort en Bluetoot h-enhet. Enheten spelar upp en startton när den slås på och en avstängningston när den stängs av. 6 Indikator Tänds när enheten slås på. Blinkar när statusen för Bluetooth-anslutningen och statusen för det laddningsbara batteriet ändras. 7 AUX (& S.10) Ansluts till en extern enhet via en vanlig 3,5 mm-stereokabel med miniplugg. 8 DC IN (& S.4) Här ansluts den medföljande nätadaptern. 9 Belysning +/– (& S.6) Tryck för att justera belysningens ljusstyrka. 0 (Belysning) (& S.6) Tryck på för slå på eller stänga av belysningen.6 Sv Förberedelser Installera Yamahas app ”DTA CONTROLLER” och slå på enheten. Installera ”DTA CONTROLLER” Om du installerar appen DTA CONTROLLER på en mobil enhet, t.ex. en smartphone eller surfplatta, får du tillgång till många olika praktiska funktioner i Yamahas stationära ljudsystem.Funktioner• Slå på/stänga av enheter, justera volymen• Slå på/stänga av belysningen, justera belysningens ljusstyrka • Ställa in SMART TIMER (& S.11) • Spela upp låtar i en smarttelefon eller surfplatta Slå på belysningen/strömmen

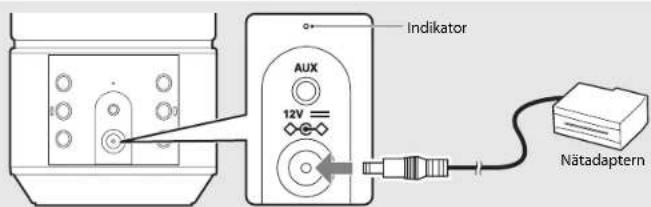

1 Anslut nätadaptern till enheten och anslut nätsladden till ett eluttag. 2 • Tryck på för att slå på lampan. - Belysningen kan slås på/stängas av även när enhetens ström är av.- Om du vill justera ljusstyrkan trycker du på knappen Belysning +/– (5 steg). • Tryck på A för att slå på enheten. - Enheten spelar upp en startton och slås på. Nu kan du spela upp musik. Den mobila enheten måste vara ansluten till enheten via Bluetooth-anslutning (& S.7). http://itunes.com/app/dtacontroller(För användare i USA)https://itunes.apple.com/us/app/dta-controller-us/id549333293?mt=8 Google Play™ https://play.google.com/store/apps/details?id=com.yamaha.av.dtacontroller* Om det inte går att använda någon av dessa länkar söker du efter ”DTA CONTROLLER” på App Store eller Google Play.Automatisk standbyfunktion• Den automatiska standbyfunktionen aktiveras enligt följande (standardinställning).- Enheten stängs av automatiskt om ingen åtgärd utförts på mer än 20 minuter och ingen enhet är ansluten till AUX IN eller via Bluetooth-anslutning.

- Enheten stängs av automatiskt om ingen åtgärd har utförts på mer än 8 timmar.Aktivera/avaktivera den automatiska standbyfunktionen1 Tryck på för att slå på lampan.2 Håll ned i minst 10 sekunder. • Den automatiska standbyfunktionen växlar läge och belysningen (& S.5) blinkar.

- Automatisk standby är aktiverad: belysningen blinkar tre gånger.

- Automatisk standby är avaktiverad: belysningen blinkar en gång. Aktivera/avaktivera aviseringstonsfunktionen• Om du vill aktivera eller avaktivera aviseringstoner (startton/avstängningston, Bluetooth-anslutningston, aviseringston för högsta/lägsta volym), trycker du på A och samtidigt när enheten är avstängd för att slå på enheten. - Om du slår på aviseringstoner: enheten spelar upp starttonen.

- Om du stänger av aviseringstoner: enheten spelar inte upp starttonen.Sv 7 Svenska

Lyssna på musik via Bluetooth-anslutning

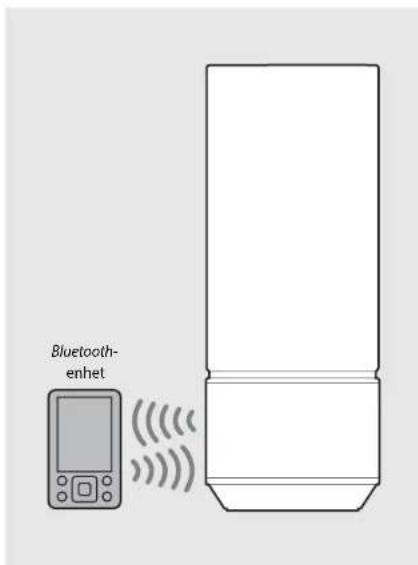

Du kan lyssna på ljud trådlöst från en Bluetooth-kompatibel enhet.

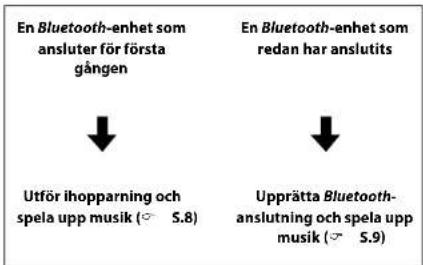

med enheten När du ansluter en Bluetooth-enhet till den här enheten för första gången måste enheten registreras på den här enheten. Denna process kallas ”ihopparning”. När ihopparningen är slutförd kan efterföljande anslutning göras med några enkla steg.En Bluetooth-enhet som ansluter för första gångenEn Bluetooth-enhet som redan har anslutitsUtför ihopparning och spela upp musik (& S.8)Upprätta Bluetooth-anslutning och spela upp musik (& S.9)Bluetooth- enhet• Om ihopparningsinformationen för en enhet tas bort måste du utföra ihopparning för den enheten igen för att ansluta till den igen.Lyssna på musik via Bluetooth-anslutning 8 Sv

Utför ihopparning och spela upp musik

1 Tryck på A för att slå på enheten (& S.6). • Indikatorn lyser med orange sken. 2 Tryck på ”Inställningar” och ”Bluetooth” på din iPhone för att slå på

dess Blu etooth-funktion.

3 I anslutningslistan i fältet ”Enheter” trycker du på ”LSX-70 Yamaha”.

• När ihopparningen är klar blinkar indikatorn (& S.5) med blått sken och enheten spelar upp en Bluetooth-

anslutningston när en Bluetooth-anslutning har upprättats.

4 Spela upp musik på din iPhone.

1 Tryck på A för att slå på enheten (& S.6). • Indikatorn lyser med orange sken. 2 Slå på Bluetooth-funktionen på din enhet.

3 I Bluetooth-inställningen på enheten väljer du ”LSX-70 Yamaha”.

• När ihopparningen är klar blinkar indikatorn (& S.5) med blått sken och enheten spelar upp en Bluetooth-

anslutningston när en Bluetooth-anslutning har upprättats.

• Om enheten inte ansluts till den här enheten automatiskt efter slutförd ihopparning väljer du ”LSX-70 Yamaha” igen i Bluetoot h-inställningen på den här enheten.• För mer information, se enhetens bruksanvisning. 4 Spela upp musik på din enhet.

En annan enhet än iPhone • Om en annan enhet redan är ansluten till den här enheten avbryter du den Bluetooth-anslutningen genom att hålla ned A och utför sedan ihopparning med den nya enheten.• Ihopparningsåtgärden kan skilja sig beroende på din iPhone eller version av enhets-OS.• Om en annan enhet redan är ansluten till den här enheten avbryter du den Bluetooth-anslutningen genom att hålla ned A och utför sedan ihopparning med den nya enheten.• Om en lösenkod krävs under ihopparningsåtgärden anger du numret ”0000”.Lyssna på musik via Bluetooth-anslutningSv 9Svenska Ansluta en ihopparad

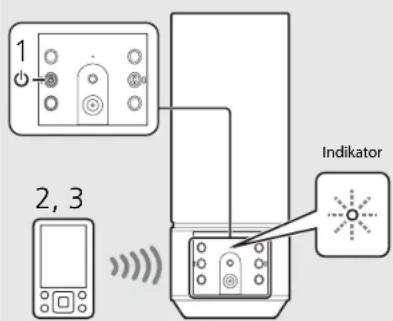

spela upp musik Om enheten är ansluten till en annan enhet via Bluetooth-anslutning, avbryter du den anslutningen (se ”Avbryta Bluetooth-anslutningen” till höger) innan du ansluter målenheten. 1 Tryck på A för att slå på enheten.

2 Utför Bluetooth-anslutning.

• Slå på Bluetooth-funktionen på enheten och välj ”LSX-70 Yamaha”. • Indikatorn blinkar med blått sken och enheten spelar upp en Bluetooth-anslutningston när en anslutning har upprättats.• Om enheten är den senast anslutna enheten via Bluetoot h-anslutning, ansluts den här enheten och den anslutande enheten automatiskt via Bluetoot h när du slår på strömmen till den här enheten. 3 Spela upp musik på den anslutna

1 Indikator 2, 3 • Sänk volymen på enheten innan uppspelning. Annars kan uppspelningsvolymen bli alltför hög.Avbryta Bluetooth-anslutningen• Bluetooth anslutningen kan avbrytas på något av följande sätt. - Stäng av Bluetooth-funktionen på den anslutna enheten.- Håll ned A på enheten. - Slå av både strömmen och belysningen på enheten.• Indikatorn blinkar med blått sken och enheten spelar upp en Bluetooth-frånkopplingston när en anslutning avslutas.MusikförbättrareDen här funktionen förbättrar ljudet i komprimerade digitala format genom att återskapa musikelement som gått förlorade genom komprimering via Bluetooth-anslutning.10 Sv Lyssna på externa källor

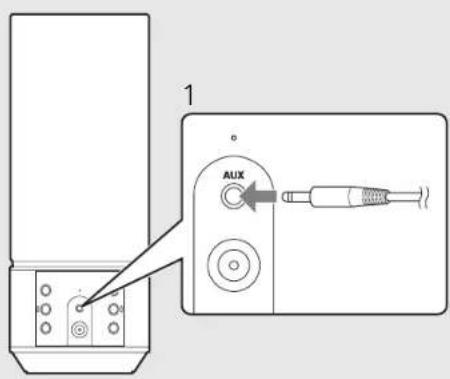

Den här enheten kan spela upp externa enheter anslutna till AUX-terminalen. En kommersiellt tillgänglig kabel med 3,5 mm ministereokontakt kabel krävs för denna anslutning. Se till att stänga av enheten genom att trycka på A innan du ansluter den externa enheten.

1 Anslut kabeln till AUX-uttaget på enheten. 2 Anslut den andra änden av kabeln till den externa enheten. Spela upp

1 Tryck på A för att slå på enheten.

2 Spela upp den externa enheten. • Mer information om uppspelning finns i den bruksanvisning som medföljde den externa enheten.• Sänk volymen på enheten och den externa enheten innan anslutning. • Om både en Bluetooth-enhet och den externa enheten spelas upp, hörs ljudet från båda enheterna.

3,5 mm-stereokabel med miniplugg

Använda SMART TIMER Med SMART TIMER kan du slå på belysningen med den ljusstyrka du ställer in och spela upp din favoritmusik som uppvakningstimer varje morgon. Du kan också

stänga av belysningen och stoppa musikuppspelningen automatiskt medan du ligger i sängen och lyssnar på musik. SMART TIMER kan bara användas när enheten är ansluten till en strömkälla.Vad SMART TIMER kan göra

Ställa in SMART TIMER SMART TIMER-inställningar kan utföras med en smartphone eller surfplatta som har DTA CONTROLLER-appen (& S.6) installerad. 1 Anslut en enhet via Bluetooth-anslutning (& S.8, 9).

2 Starta DTA CONTROLLER på enheten och gör SMART TIMER-inställningar.

3 Synkronisera SMART TIMER med enheten via DTA CONTROLLER. • Se till att synkronisera SMART TIMER med enheten varje gång du utför SMART TIMER-inställningen. Påslagningstimer Avstängningstimer• Slå på belysningen vid en angiven tidpunkt.• Ange belysningens ljusstyrka.• Spela upp musiken från en ansluten enhet vid en angiven tidpunkt.• Ange en låt.• Förinställ volymnivån.• Stäng av belysningen vid en angiven tidpunkt.• Stäng av strömmen vid en angiven tidpunkt.På grund av produktförbättringar kan specifikationer och utseende ändras utan föregående meddelande. • Om du vill spela upp en låt via Bluetooth- anslutning vid en inställd tidpunkt, måste Bluetooth-funktionen på din smartphone eller surfplatta vara påslagen. Dessutom, om du har en iPhone, får du inte avsluta DTA CONTROLLER under multitasking. • Om en annan Bluetooth-enhet är ansluten till enheten vid den angivna tidpunkten kommer den låt du ställt in för påslagningstimern inte att spelas upp. Koppla bort en annan enhet innan den tid du ställer in.• Påslagningstimern och avstängningstimern för SMART TIMER kan bara aktiveras/avaktiveras med DTA CONTROLLER.Enhetens interna klocka• Enheten kopierar tiden till enhetens interna klocka från DTA CONTROLLER när en enhet ansluts via Bluetooth-anslutning. SMART TIMER följer enhetens interna klocka.• Om du kopplar bort nätadaptern och den återstående batteriladdningen tar helt slut återställs klockinställningen och SMART TIMER stängs av.12 Sv

Gå igenom tabellen nedan om enheten inte fungerar korrekt. Om lösningen inte anges nedan eller om problemet inte kan lösas med hjälp av anvisningarna

nedan, stänger du av enheten, kopplar loss nätadaptern och kontaktar närmaste auktoriserade Yamaha-handlare eller servicecenter.

Problem Orsak Lösning

Enheten stängs inte av kort efter att

strömmen har slagits på.

Enheten fungerar inte på rätt sätt.

Nätadaptern är inte rätt ansluten. Anslut nätadaptern ordentligt.

Batteriet i denna enhet är svagt. Ladda batteriet (& S.4).

Enheten har utsatts för en kraftig elektrisk stöt, t.ex. ett blixtnedslag eller

kraftig statisk elektricitet.

A på frontpanelen i mer än 10 sekunder att initiera och starta om

Högtalarna avger inget ljud.

Volymen är nedställd. Vrid upp volymen.

Strömmen är avstängd. Slå på enheten och spela upp musiken igen.

Den automatiska standbyfunktionen aktiveras. Slå på enheten (& S.6).

Enheten och/eller belysningen stängs av

Den automatiska standbyfunktionen aktiveras. Slå på enheten och/eller belysningen (& S.6).

Avstängningstimern för SMART TIMER är inställd. Kontrollera inställningen för avstängningstimern från DTA CONTROLLER.

Batteriet i denna enhet är svagt. Ladda batteriet (& S.4).

Enheten och belysningen stängs av

Påslagningstimern för SMART TIMER är inställd. Kontrollera inställningen för påslagningstimern från DTA CONTROLLER.

Indikatorn blinkar snabbt med orange

Batteriet i denna enhet är svagt. Ladda batteriet (& S.4).

SMART TIMER fungerar inte. SMART TIMER ställs inte in från DTA CONTROLLER.

Ställ in SMART TIMER från DTA CONTROLLER och synkronisera den med

Det förekommer störningar från digital

utrustning eller högfrekvensutrustning.

Enheten står för nära den digitala utrustningen eller

högfrekvensutrustningen.

Flytta enheten längre bort från sådan utrustning.

Denna enhet fungerar inte alls. Batteriet i denna enhet är svagt. Ladda batteriet (& S.4).Felsökning

Det går inte att para ihop enheten med en

Enheten stängs av. Slå på enheten och utför ihopparningen (& S.8).

En annan Bluetooth -enhet är ansluten.

Avbryt den aktuella Bluetooth-anslutningen och utför ihopparningen med

Enheterna är för långt ifrån varandra. Para ihop enheterna inom ett avstånd på 10 m.

Det finns en enhet (mikrovågsugn, trådlöst LAN etc.) som sänder ut signaler

i 2,4 GHz-frekvensbandet i närheten.

Flytta enheten bort från den enhet som avger radiofrekvenssignaler.

En Bluetooth-adapter eller liknande som du vill para ihop med den här

enheten har en annan lösenord ”0000”.

Använd en Bluetooth-adapter med lösenkoden ”0000”.

Bluetooth-enheten stöder inte A2DP. Utför ihopparning med en enhet som stöder A2DP.

Det går inte att upprätta en Bluetooth-

Enheten stängs av. Slå på enheten.

En annan Bluetooth-enhet är ansluten.

Avbryt den aktuella Bluetooth-anslutningen och upprätta sedan en

Bluetooth-anslutning med den enheten igen.

Bluetooth-funktionen på enheten är avstängd. Slå på Bluetooth-funktionen på enheten.

Ihopparningsinformationen har tagits bort.

Utför ihopparningen igen (& S.8).

Den här enheten kan paras ihop med åtta enheter. När du parar ihop en

nionde enhet tas ihopparningsinformationen med det äldsta

anslutningsdatumet bort.

Den här enheten är inte registrerad på enhetens Blu etooth-anslutningslista. Utför ihopparningen igen (& S.8).

Inget ljud hörs eller så avbryts ljudet under

Volymen från den anslutna enheten är för lågt inställd. Höj volymen på den anslutna enheten.

Den anslutande enheten är inte inställd på att skicka Bluetooth-ljudsignaler

Växla utgången för Bluetooth-ljudsignaler för den anslutande enheten till

Bluetooth-anslutningen mellan enheterna har kopplats från. Utför Bluetooth-anslutningsåtgärderna igen (& S.9).

Det finns en enhet (mikrovågsugn, trådlöst LAN etc.) som sänder ut signaler

i 2,4 GHz-frekvensbandet i närheten.

Flytta enheten bort från den enhet som avger radiofrekvenssignaler.

Enheterna är för långt ifrån varandra. Flytta enheterna inom 10 m från varandra.14 Sv

Per augusti 2014. Tekniska data kan ändras utan föregående meddelande.

* Den beräknade livslängden för LED-belysningen är cirka 36 000 timmar.

Detta värde baserat på den kortare av livslängderna tills belysningen är utsliten, eller tills

ljusflödet faller till under 70 % av det ursprungliga värdet. Lägg däremot märke till att den

beräknade livslängden på 36 000 timmar inte kan garanteras.

”Made for iPod”, ”Made for iPhone” och ”Made for

iPad” innebär att ett elektroniktillbehör har

konstruerats specifikt för användning med en iPod,

iPhone eller iPad och att tillbehöret är certifierat av

utvecklaren enligt Apples funktionsstandarder.

Apple är varken ansvarigt för den här enhetens funktioner eller dess uppfyllande av

säkerhetsstandarder och lagkrav.

Observera att användningen av det här tillbehöret tillsammans med en iPod, iPhone eller iPad kan

påverka prestandan för trådlös kommunikation.

iPad, iPhone, iPod och iPod touch är varumärken som tillhör Apple Inc. och är registrerade i USA

• Bluetooth är en teknik för trådlös kommunikation mellan enheter på högst 10 meters avstånd via

2,4 GHz-frekvensbandet, ett band som kan användas utan licens.

• Bluetooth är ett registrerat varumärke som tillhör Blueto oth SIG och används av Yamaha i enlighet

med ett licensavtal.

Hantera Bluetooth-kommunikationer

• 2,4 GHz-bandet som används av Bluetooth-kompatibla enheter är ett radioband som delas av

många typer av utrustning. Medan Bluetooth-kompatibla enheter använder en teknik som

minimerar inverkan av andra komponenter som använder samma radioband, t.ex. inverkan som

kan sänka hastigheten eller försämra räckvidden för kommunikationen och i vissa fall störa ut

• Hastigheten på signalöverföringen och avståndet på vilket kommunikation är möjlig varierar

beroende på avståndet mellan enheterna, närvaron av hinder, radiovågsförhållandena och typ

• Yamaha garanterar inte att alla trådlösa anslutningar mellan den här enheten och enheter

kompatibla med Bluet ooth-funktionen.

© 2013 CSR plc och dess koncernsföretag.

aptX®-märket och aptX-logotypen är varumärken som tillhör CSR plc eller ett av dess gruppföretag

och kan vara registrerat i ett eller flera jurisdiktioner.

Android och Google Play är varumärken som tillhör Google, Inc.

Bluetooth-version Ver. 2.1+EDR Kompatibel profil A2DP (Advanced Audio Distribution Profile)

Kompatibla codecs SBC, AAC, aptX®

Trådlös utgång Bluetooth Klass 2

Max. kommunikationsavstånd 10 m (utan hinder)

Ingångskontakt 3,5 mm stereominijack

Livstid (Ljusflöde under 70 %) Cirka 36 000 timmar

Effektförbrukning (När enbart belysningen är på) 8 W Uppladdningsbart batteri

Inbyggt batteri Litiumjonbatteri

Kapacitet/spänning 2900 mAh/3,6 V Speltid I fulladdat skick, ca 8 timmar (uteffekt: 200 mW)

Ström påslagen: ca. 7 timmar

Ström avslagen: ca. 4 timmar

Strömförsörjning AC 230 V, 50 Hz

Vid påslagen ström (musiken spelas upp och belysningen är

på): 10 W Vid avslagen ström (belysningen och SMART TIMER är av och

ingen Bluetooth-anslutning): 0,2 W Standby-förhållande (SMART TIMER är på): 0,5 W Nätadaptern MU18-D120150-C5 (DC 12 V/1,5 A)

Mått (B × H × D) 94 × 241 × 94 mm
