BEDIENUNGSANLEITUNG HTR2866 YAMAHA

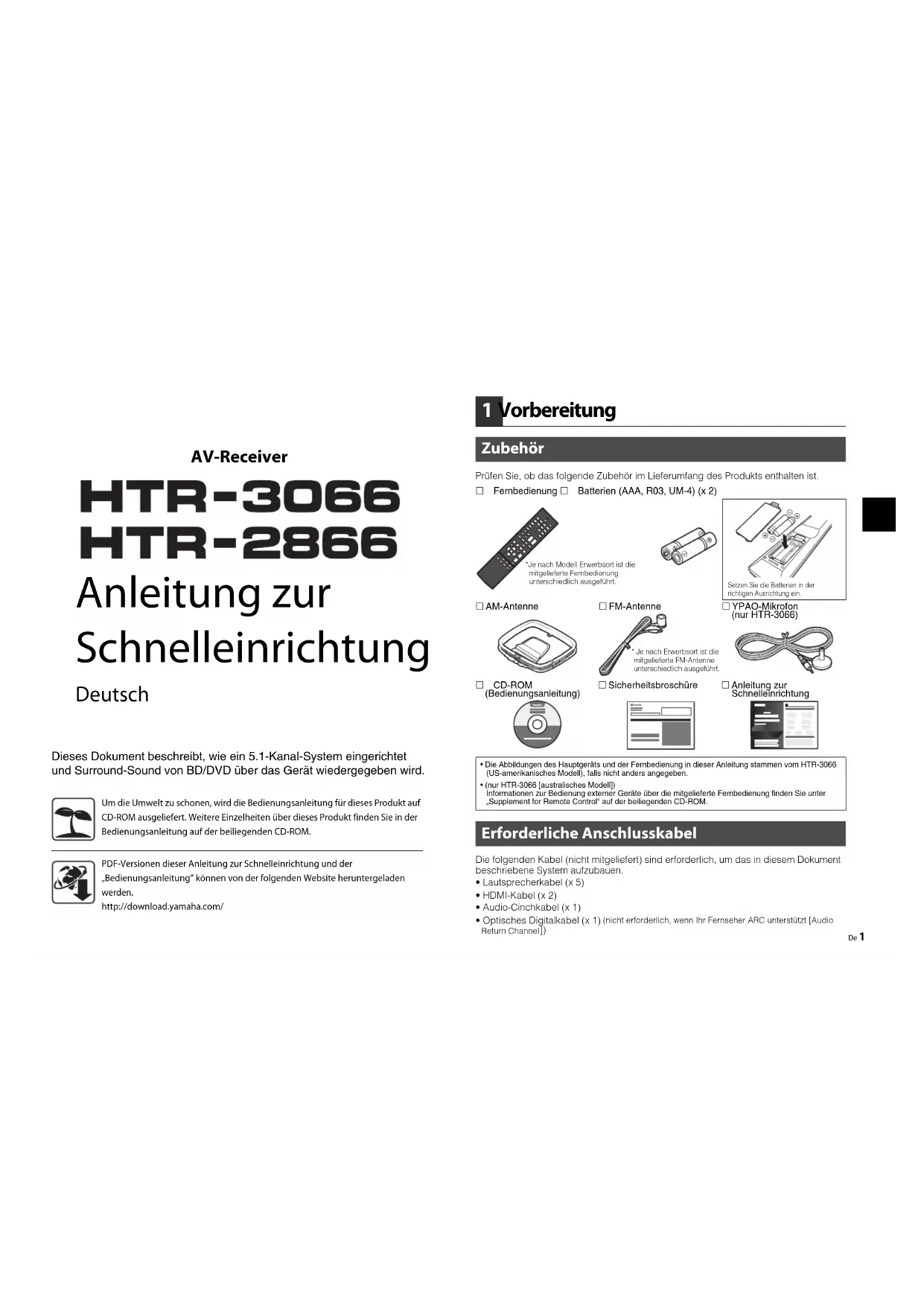

Anleitung zur Schnelleinrichtung

(HTR-3066 uniquement) Pour plus d’informations, reportez-vous à la section « Fonctions de l’unité ».De 1Prüfen Sie, ob das folgende Zubehör im Lieferumfang des Produkts enthalten ist.Die folgenden Kabel (nicht mitgeliefert) sind erforderlich, um das in diesem Dokument beschriebene System aufzubauen.• Lautsprecherkabel (x 5)• HDMI-Kabel (x 2)• Audio-Cinchkabel (x 1)• Optisches Digitalkabel (x 1) (nicht erforderlich, wenn Ihr Fernseher ARC unterstützt [Audio Return Channel ])

Zubehör  Fernbedienung  Batterien (AAA, R03, UM-4) (x 2)Setzen Sie die Batterien in der richtigen Ausrichtung ein.  AM-Antenne  FM-Antenne  YPAO-Mikrofon (nur HTR-3066) CD-ROM (Bedienungsanleitung)  Sicherheitsbroschüre  Anleitung zur Schnelleinrichtung• Die Abbildungen des Hauptgeräts und der Fernbedienung in dieser Anleitung stammen vom HTR-3066 (US-amerikanisches Modell), falls nicht anders angegeben.• (nur HTR-3066 [australisches Modell])Informationen zur Bedienung externer Geräte über die mitgelieferte Fernbedienung finden Sie unter „Supplement for Remote Control“ auf der beiliegenden CD-ROM. Erforderliche Anschlusskabel *Je nach Modell Erwerbsort ist die mitgelieferte Fernbedienung unterschiedlich ausgeführt.* Je nach Erwerbsort ist die mitgelieferte FM-Antenne unterschiedlich ausgeführt. Anleitung zur

Dieses Dokument beschreibt, wie ein 5.1-Kanal-System eingerichtet

und Surround-Sound von BD/DVD über das Gerät wiedergegeben wird.

Um die Umwelt zu schonen, wird die Bedienungsanleitung für dieses Produkt auf CD-ROM ausgeliefert. Weitere Einzelheiten über dieses Produkt finden Sie in der Bedienungsanleitung auf der beiliegenden CD-ROM.PDF-Versionen dieser Anleitung zur Schnelleinrichtung und der „Bedienungsanleitung” können von der folgenden Website heruntergeladen werden.http://download.yamaha.com/2 De

Stellen Sie die Lautsprecher im Raum auf, während Sie sich an der folgenden Abbildung orientieren.

Informationen zu anderen Lautsprechersystemen entnehmen Sie bitte der „Bedienungsanleitung“.

2 Aufstellen der Lautsprecher

1 Front-Lautsprecher (L)

2 Front-Lautsprecher (R)

3 Center-Lautsprecher

4 Surround-Lautsprecher (L)

5 Surround-Lautsprecher (R)

10° bis 30°10° bis 30°De 3 ■ Anschließen der Lautsprecherkabel Lautsprecherkabel haben zwei Adern. Eine davon wird am negativen (–) Anschluss von Gerät und Lautsprecher angeschlossen, die andere am positiven (+) Anschluss. Wenn die Adern farbkodiert sind, um Verwechslungen zu verhindern, sollten Sie die schwarz gefärbte Ader an der negativen Polklemme und die andere Ader an der positiven Polklemme anschließen.(Anschließen der Front-Lautsprecher)a Entfernen Sie etwa 10 mm der Isolierung vom Ende jeder Ader des Lautsprecherkabels und verdrehen Sie die blanke Litze so fest wie möglich.b Lösen Sie die Lautsprecherklemme.c Führen Sie die blanke Litze des Lautsprecherkabels in die seitliche Öffnung (oben rechts oder unten links) der Klemme ein.d Ziehen Sie die Klemme fest.Verwenden eines Bananensteckers(nur US-amerikanisches, kanadisches, chinesisches, australisches und Universalmodell)a Ziehen Sie die Lautsprecherklemme fest.b Stecken Sie einen Bananenstecker in die Öffnung an der Schraubklemme.(Anschließen der Center-/Surround-Lautsprecher)a Entfernen Sie etwa 10 mm der Isolierung vom Ende jeder Ader des Lautsprecherkabels und verdrehen Sie die blanke Litze so fest wie möglich.b Drücken Sie die Lasche herunter.c Stecken Sie die blanke Litze des Kabels in die entsprechende Klemmenöffnung.d Lassen Sie die Lasche los. 1

Schließen Sie die Front-Lautsprecher

(1/2) an den FRONT (//\)-

3 Anschließen von Lautsprechern und Subwoofer • (nur Modelle für USA und Kanada)Das Gerät ist werksseitig für 8-Ohm-Lautsprecher konfiguriert. Beim Anschluss von 6-Ohm-Lautsprechern stellen Sie die Lautsprecherimpedanz-Einstellung auf „6 Ω MIN“ ein. Näheres siehe unter „Einstellen der Lautsprecherimpedanz” in der „Bedienungsanleitung“.• Verwenden Sie einen Subwoofer mit integriertem Verstärker.• Bevor Sie die Lautsprecher anschließen, trennen Sie das Netzkabel des Geräts von der Netzspannungsversorgung, und schalten Sie den Subwoofer aus.• Achten Sie darauf, dass die Leitungsadern des Lautsprecherkabels nicht einander berühren und auch nicht mit metallenen Bereichen am Gerät in Kontakt kommen. Dadurch könnten das Gerät oder die Lautsprecher beschädigt werden. Im Fall eines Kurzschlusses der Lautsprecherkabel wird die Meldung „Check SP Wires“ auf dem Frontblende-Display angezeigt, wenn das Gerät einschaltet wird. FRONT

c – (Schwarz)+ (Rot)

d + (Rot)– (Schwarz)

9 Gerät (Rückseite)4 De

Schließen Sie den Center-Lautsprecher

(3) an der CENTER-Buchse an.

Schließen Sie die Surround-Lautsprecher

Schließen Sie den Subwoofer (9)

an der SUBWOOFER PRE OUT-Buchse an. • Verwenden Sie einen Subwoofer mit integriertem Verstärker.FRONTSURROUND CENTERSPEAKERSPRE OUTSUBWOOFER 12

Gerät (Rückseite) FRONTSURROUND CENTERSPEAKERSPRE OUTSUBWOOFER 12

Gerät (Rückseite) FRONTSURROUND CENTERSPEAKERSPRE OUTSUBWOOFER 12

Audio-CinchkabelDe 5 4 Anschließen externer Geräte FRONT 3 AV 5 OPT C L (

HDMI-Eingang HDMI-Ausgang

Schließen Sie die externen Geräte am Gerät an.

a Schließen Sie einen BD-/DVD-Player über ein

HDMI-Kabel am Gerät an.

Wenn der BD-/DVD-Player über ein HDMI-Kabel

momentan direkt an einem Fernsehgerät angeschlossen

ist, ziehen Sie das Kabel vom Fernseher ab und

schließen Sie es stattdessen an diesem Gerät an.

b Schließen Sie über ein weiteres HDMI-Kabel einen

Fernseher am Gerät an.

c Schließen Sie über ein optisches Digitalkabel einen

Fernseher am Gerät an.

Diese Verbindung ist erforderlich, damit der

Fernsehton am Gerät verfügbar ist. Diese

Verbindung ist nicht erforderlich, wenn Ihr

Fernseher ARC unterstützt (Audio Return Channel).

Schließen Sie das Netzkabel an einer Netzsteckdose an. • Informationen über den Anschluss von Radioantennen oder anderen externen Geräten entnehmen Sie bitte dem Abschnitt „VORBEREITUNGEN“ in der „Bedienungsanleitung“. 2

Schalten Sie das Gerät, den Fernseher

sowie den BD-/DVD-Player ein.

Schalten Sie mittels der Fernbedienung

des Fernsehers dessen Eingang so um, dass

das Videosignal vom Gerät angezeigt wird.

Alle Verbindungen wurden hergestellt.

Lesen Sie weiter auf der nächsten Seite, um die

Lautsprechereinstellungen zu optimieren.

Fahren Sie fort mit „Wiedergabe von BD/DVD“ auf der

letzten Seite. (Konfigurieren Sie die Lautsprechereinstellung

manuell, falls nötig. Näheres erfahren Sie in der

„Bedienungsanleitung“ auf der beiliegenden CD-ROM.) • Wenn Sie einen Fernseher über ein HDMI-Kabel mit dem Gerät verbunden haben, können Sie die Einstellungen des Geräts über das auf dem Fernsehbildschirm angezeigte Menü vornehmen. Außerdem können Sie die gewünschte Sprache des Bildschirmmenüs auswählen: Englisch (Grundeinstellung), Japanisch, Französisch, Deutsch, Spanisch, Russisch, Italienisch oder Chinesisch. Näheres finden Sie in der „Bedienungsanleitung“. In dieser Anleitung zur Schnelleinrichtung werden beispielhaft Abbildungen der englischen Menübildschirme verwendet. Vor Anschluss des Netzkabels (nur Universalmodell)

Achten Sie darauf, die Stellung des Schalters

VOLTAGE SELECTOR entsprechend der örtlichen

Netzspannung einzustellen. Mögliche Spannungen sind

110–120/220–240 V (U~), 50/60 Hz.

(HTR-3066, US-amerikanisches Modell)6 De

Bei Einsatz der Funktion Yamaha Parametric room Acoustic Optimizer (YPAO; Parametrische Raumakustikoptimierung)

misst das Gerät die Abstände der angeschlossenen Lautsprecher von Ihrer Hörposition / Ihren Hörpositionen und

optimiert dann automatisch die Lautsprechereinstellungen, wie Lautstärkebalance und akustische Parameter, passend zu Ihrem Raum. Vorbereitungen für YPAO

Automatische Optimierung der

Lautsprechereinstellungen (YPAO) • Während der Messung werden sehr laute Testtöne ausgegeben. Sorgen Sie dafür, dass kleine Kinder sich nicht über die Testtöne erschrecken. Verwenden Sie diese Funktion auch nicht nachts, wenn andere Personen gestört werden könnten.• Während der Messung können Sie die Lautstärke nicht einstellen.• Sorgen Sie während der Messung für absolute Stille im Raum.• Schließen Sie keinen Kopfhörer an.• Stellen Sie sich während des Messvorgangs nicht zwischen die Lautsprecher und das YPAO-Mikrofon (etwa 3 Minuten lang).• Gehen Sie in eine Raumecke, oder verlassen Sie den Raum. 1

Schließen Sie das YPAO-Mikrofon an der

Buchse YPAO MIC an der Frontblende an. Es erscheint der folgende Bildschirm.• Um den Vorgang abzubrechen, ziehen Sie das YPAO-Mikrofon ab, oder verwenden Sie die Cursortasten zur Auswahl von „Exit“, und drücken Sie ENTER, bevor Sie die Messung starten. 2

Um den Messvorgang sofort zu starten,

drücken Sie SETUP. Die Messung startet nach 10 Sekunden.Die folgende Anzeige erscheint nach der Messung auf dem Fernsehbildschirm.Auto SetupStart Exit Press SETUP key to Start VOL SW L SL C SR R

FM I NF O MEM O RY AM P RESE T T UN N G S CE N E O PT O N RET UR N BD D D T V C D R ADI O MU TE T RAN S M T RECE VER HDM I AV AUDI O TUNE R S LEEP US B M O DE V AU X MOV E MUSI C S UR DECOD E S TRAIGH T E NHAN CE R Gerät (Vorderseite)Platzieren Sie das YPAO-Mikrofon in Ohrhöhe an Ihrer Hörposition. Wir empfehlen die Verwendung eines Dreibeinstativs als Mikrofonständer. Mit den Feststellschrauben des Stativs können Sie das Mikrofon fixieren.YPAO-MikrofonHörpositionOhrhöheCursortastenENTERSchalten Sie den Subwoofer ein und stellen Sie dessen Lautstärke auf Mittelstellung ein. Wenn sich die Trennfrequenz einstellen lässt, stellen Sie sie auf Maximum ein.SETUP nur HTR-3066De 7• Wenn eine Fehlermeldung (z. B. E-1) oder ein Warnhinweis (z. B. W-2) erscheint, lesen Sie „Fehlermeldungen“ oder „Warnmeldungen“ in der „Bedienungsanleitung“.• Wenn die Warnmeldung „W-1:Out of Phase“ erscheint, lesen Sie „Wenn „W-1:Out of Phase“ erscheint“. 3

Verwenden Sie die Cursortasten (e/r) zur

Auswahl von „SAVE“ (Save), und drücken

Ziehen Sie das YPAO-Mikrofon vom

Die Optimierung der Lautsprechereinstellungen ist

damit abgeschlossen.

Gehen Sie wie folgt vor, um die

Lautsprecherverbindungen zu prüfen. a Prüfen Sie, ob eine der Lautsprecheranzeigen im Frontblende-Display blinkt, um einen problematischen Lautsprecher anzuzeigen.b Prüfen Sie die Kabelverbindungen (+/–) des problematischen Lautsprechers. Wenn der Lautsprecher richtig angeschlossen ist:

Je nach Art der Lautsprecher oder Umgebung kann

diese Meldung auch dann erscheinen, wenn die

Lautsprecher richtig angeschlossen sind.

Fahren Sie fort mit Schritt 3.

Wenn der Lautsprecher falsch angeschlossen ist:

Schalten Sie das Gerät aus, korrigieren Sie den

Anschluss des Lautsprecherkabels, und führen

Sie dann die YPAO-Messung erneut durch. • Da das YPAO-Mikrofon wärmeempfindlich ist, legen Sie das Mikrofon nicht an Orten ab, an denen es direktem Sonnenlicht oder hohen Temperaturen ausgesetzt wäre (z. B. auf AV-Geräten).Auto SetupStart Exit

Measurement FinishedResult3 / 2 / 0.1 ch3.0 / 10.5 m3.0 / +10.0 dB SAVE VOL SW L SL C SR R

Wenn „W-1:Out of Phase“ erscheint

Warnmeldung Auto SetupStart Exit

Measurement FinishedResult3 / 2 / 0.1 ch3.0 / 10.5 m3.0 / +10.0 dBW 1:Out of PhaseOK:ENTER VOL SW L SL C SR R W-1:PHASE Problematischer Lautsprecher (blinkt)

nur HTR-30668 De Wir werden jetzt eine BD/DVD abspielen.Wir empfehlen, mehrkanaliges Audio (5.1-Kanal oder mehr) abzuspielen, um den vom Gerät erzeugten Surround-Sound erleben zu können. 1

Drücken Sie HDMI 1 zum Anwählen von

„HDMI 1“ als Eingangsquelle.

Starten Sie die Wiedergabe am BD/DVD-

Drücken Sie mehrmals hintereinander

STRAIGHT, um „STRAIGHT“ auszuwählen. • Wenn „STRAIGHT“ (direkte Dekodierung) aktiv ist, gibt jeder Lautsprecher das Audiosignal des Kanals direkt aus (ohne Schallfeldberechnung). 4

Drücken Sie VOLUME, um die Lautstärke

einzustellen. Die Grundeinstellungen sind jetzt abgeschlossen.Tonsignale werden bei der mehrkanaligen Audiowiedergabe nur von den Front-Lautsprechern ausgegebenPrüfen Sie die Einstellungen für die digitale Audioausgabe am BD-/DVD-Player.Es könnte eine 2-Kanal-Ausgabe gewählt sein (z. B. PCM).Aus einem bestimmten Lautsprecher kommt kein TonSiehe „Problembehebung“ in der „Bedienungsanleitung“. 6 Wiedergabe einer BD/DVD

VOL SW C L SL SR R VOL STRAIGHT SW C L SL SR R Volume -30.0dB VOL Viele weitere

Funktionen! Das Gerät bietet verschiedene weitere Funktionen.Bitte lesen Sie nach in der „Bedienungsanleitung“ auf der mitgelieferten CD-ROM, um das Beste aus dem Gerät herauszuholen. Anschließen anderer

Wiedergabegeräte Schließen Sie Audiogeräte (wie CD-Player), Spielekonsolen, Camcorder und viele andere Geräte an. Auswählen des Klangmodus Wählen Sie das gewünschte Klangprogramm (CINEMA DSP) oder einen der Surround-Dekoder, welche für Filme, Musik, Spiele, Sportübertragungen und weitere Inhalte geeignet sind. Wiedergabe vom iPod

(nur HTR-3066) Über ein mit dem iPod geliefertes USB-Kabel können Sie Musik vom iPod am Gerät abspielen. ■ FM-/AM-Radio (UKW/MW)

■ Wiedergabe von auf einem
