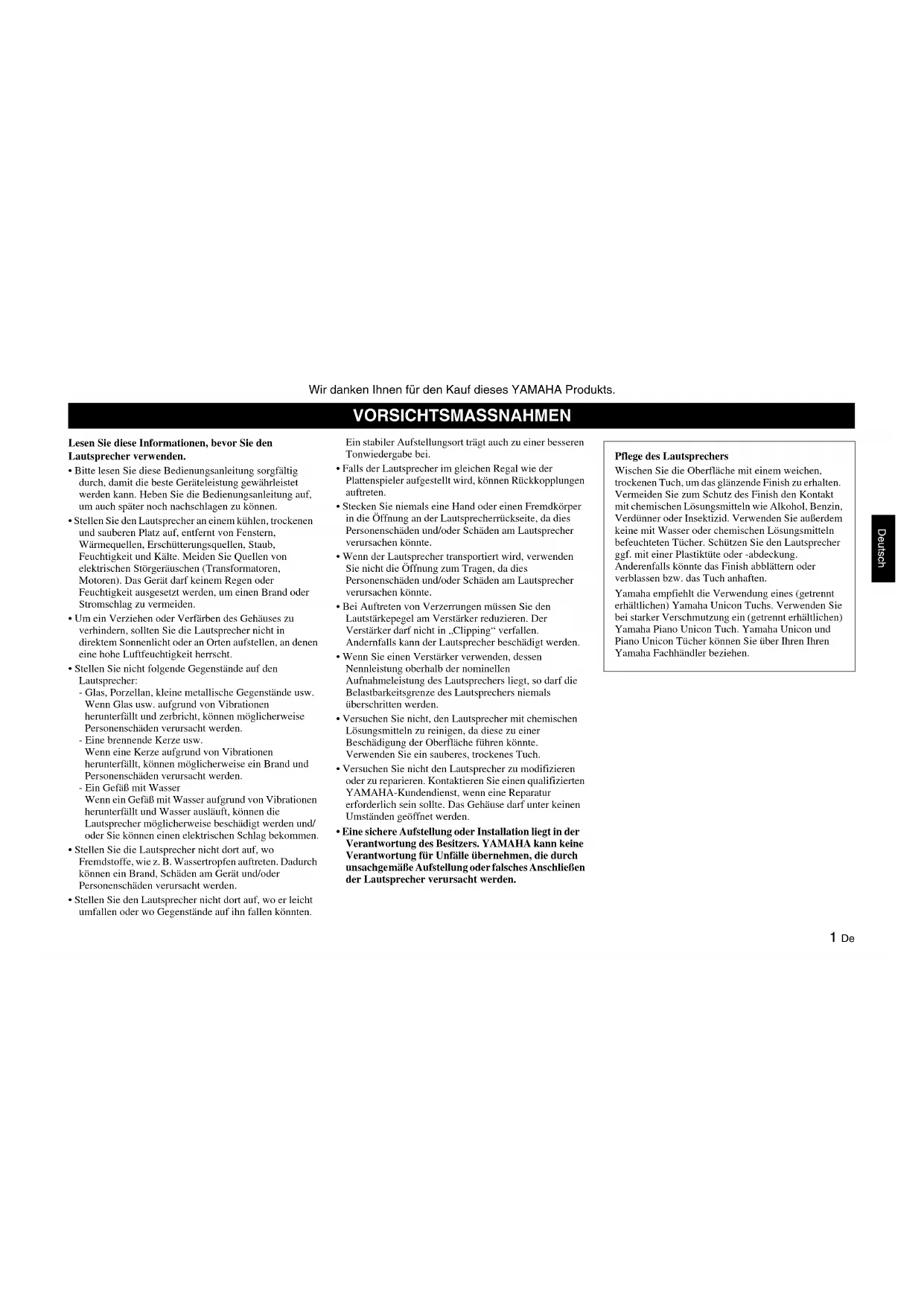

garantie légale en vigueur ou au titre du contrat de vente conclu avec son revendeur.1 De Deutsch Wir danken Ihnen für den Kauf dieses YAMAHA Produkts. Lesen Sie diese Informationen, bevor Sie den Lautsprecher verwenden.

• Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, damit die beste Geräteleistung gewährleistet werden kann. Heben Sie die Bedienungsanleitung auf, um auch später noch nachschlagen zu können.

• Stellen Sie den Lautsprecher an einem kühlen, trockenen und sauberen Platz auf, entfernt von Fenstern, Wärmequellen, Erschütterungsquellen, Staub, Feuchtigkeit und Kälte. Meiden Sie Quellen von elektrischen Störgeräuschen (Transformatoren, Motoren). Das Gerät darf keinem Regen oder Feuchtigkeit ausgesetzt werden, um einen Brand oder Stromschlag zu vermeiden.

• Um ein Verziehen oder Verfärben des Gehäuses zu verhindern, sollten Sie die Lautsprecher nicht in direktem Sonnenlicht oder an Orten aufstellen, an denen eine hohe Luftfeuchtigkeit herrscht.

• Stellen Sie nicht folgende Gegenstände auf den Lautsprecher: - Glas, Porzellan, kleine metallische Gegenstände usw. Wenn Glas usw. aufgrund von Vibrationen herunterfällt und zerbricht, können möglicherweise Personenschäden verursacht werden. - Eine brennende Kerze usw. Wenn eine Kerze aufgrund von Vibrationen herunterfällt, können möglicherweise ein Brand und Personenschäden verursacht werden. - Ein Gefäß mit Wasser Wenn ein Gefäß mit Wasser aufgrund von Vibrationen herunterfällt und Wasser ausläuft, können die Lautsprecher möglicherweise beschädigt werden und/ oder Sie können einen elektrischen Schlag bekommen.

• Stellen Sie die Lautsprecher nicht dort auf, wo Fremdstoffe, wie z. B. Wassertropfen auftreten. Dadurch können ein Brand, Schäden am Gerät und/oder Personenschäden verursacht werden.

• Stellen Sie den Lautsprecher nicht dort auf, wo er leicht umfallen oder wo Gegenstände auf ihn fallen könnten. Ein stabiler Aufstellungsort trägt auch zu einer besseren Tonwiedergabe bei.

• Falls der Lautsprecher im gleichen Regal wie der Plattenspieler aufgestellt wird, können Rückkopplungen auftreten.

• Stecken Sie niemals eine Hand oder einen Fremdkörper in die Öffnung an der Lautsprecherrückseite, da dies Personenschäden und/oder Schäden am Lautsprecher verursachen könnte.

• Wenn der Lautsprecher transportiert wird, verwenden Sie nicht die Öffnung zum Tragen, da dies Personenschäden und/oder Schäden am Lautsprecher verursachen könnte.

• Bei Auftreten von Verzerrungen müssen Sie den Lautstärkepegel am Verstärker reduzieren. Der Verstärker darf nicht in „Clipping“ verfallen. Andernfalls kann der Lautsprecher beschädigt werden.

• Wenn Sie einen Verstärker verwenden, dessen Nennleistung oberhalb der nominellen Aufnahmeleistung des Lautsprechers liegt, so darf die Belastbarkeitsgrenze des Lautsprechers niemals überschritten werden.

• Versuchen Sie nicht, den Lautsprecher mit chemischen Lösungsmitteln zu reinigen, da diese zu einer Beschädigung der Oberfläche führen könnte. Verwenden Sie ein sauberes, trockenes Tuch.

• Versuchen Sie nicht den Lautsprecher zu modifizieren oder zu reparieren. Kontaktieren Sie einen qualifizierten YAMAHA-Kundendienst, wenn eine Reparatur erforderlich sein sollte. Das Gehäuse darf unter keinen Umständen geöffnet werden.

• Eine sichere Aufstellung oder Installation liegt in der Verantwortung des Besitzers. YAMAHA kann keine Verantwortung für Unfälle übernehmen, die durch unsac hge mäße Aufstellung oder falsches Anschließen der Lautsprecher verursacht werden. VORSICHTSMASSNAHMEN Pflege des Lautsprechers Wischen Sie die Oberfläche mit einem weichen, trockenen Tuch, um das glänzende Finish zu erhalten. Vermeiden Sie zum Schutz des Finish den Kontakt mit chemischen Lösungsmitteln wie Alkohol, Benzin, Verdünner oder Insektizid. Verwenden Sie außerdem keine mit Wasser oder chemischen Lösungsmitteln befeuchteten Tücher. Schützen Sie den Lautsprecher ggf. mit einer Plastiktüte oder -abdeckung. Anderenfalls könnte das Finish abblättern oder verblassen bzw. das Tuch anhaften. Yamaha empfiehlt die Verwendung eines (getrennt erhältlichen) Yamaha Unicon Tuchs. Verwenden Sie bei starker Verschmutzung ein (getrennt erhältlichen) Yamaha Piano Unicon Tuch. Yamaha Unicon und Piano Unicon Tücher können Sie über Ihren Ihren Yamaha Fachhändler beziehen.2 De ZUBEHÖR.............................................................2

VORSICHTSHINWEISE FÜR DIE

AUFSTELLUNG DER LAUTSPRECHER.............2

AUFSTELLEN DER LAUTSPRECHER................2

ANSCHLIESSEN AN DEN VERSTÄRKER ..........4

BEFESTIGUNG DER BESPANNUNG..................5

TECHNISCHE DATEN ..........................................5 Stellen Sie nach dem Auspacken sicher, dass das folgende Zubehör vorhanden ist. Die Bespannung ist vom Lautsprecher getrennt und separat verpackt. Achten Sie darauf, sie nicht zu verlieren. Der Lautsprecher ist so konstruiert, dass sich sein Hauptgewicht in seinem oberen Bereich befindet; aus diesem Grunde ist er anfällig für ein Umkippen, wenn nicht die notwendige Sorgfalt bei der Absicherung seiner Stabilität aufgewandt wird. Falls der Lautsprecher umkippt, könnte dies zu einer Beschädigung des Lautsprechers oder anderen Sachschäden führen, ebenso wie zu Verletzungen (sogar mit Todesfolge). Zur sicheren und ordnungsgemäßen Verwendung des Lautsprechers:

• Stellen Sie den Lautsprecher an einem Ort auf, der solide, eben, glatt und niedrig (in Bezug auf den Boden) ist.

• Achten Sie bitte darauf, dass Sie die Seite des Lautsprechers nicht anschieben oder Druck darauf ausüben, wenn Sie den Lautsprecher bewegen und lehnen Sie keine Gegenstände an seiner Seite an.

• Setzen Sie sich nicht auf den Lautsprecher und platzieren Sie keinerlei Gegenstände darauf. Vibrationen oder Stöße, die mit Erdbeben in Zusammenhang stehen, und andere Erscheinungen oder Aktivitäten könnten dazu führen, dass der Lautsprecher umfällt. Aus Sicherheitsgründen wird deshalb empfohlen, im Handel erhältliche Produkte zu verwenden, die die Stabilität des Lautsprechers erhöhen (beispielsweise Metallpassen oder Ketten usw.).

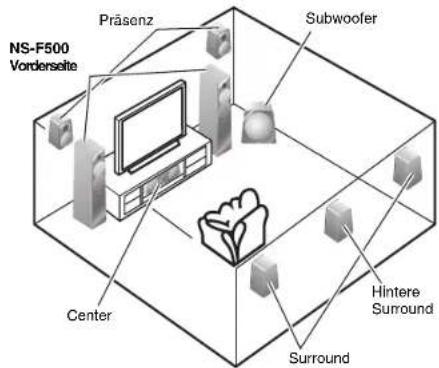

Verwendung als 2-Kanal-Stereolautsprecher Wenn die Lautsprecher in Richtung Hörposition leicht angewinkelt aufgestellt werden, wird ein besseres Stereo- Klangbild erzielt. ■ Verwendung als Frontlautsprecher innerhalb eines Mehrkanal-Systems Stellen Sie die Lautsprecher auf beiden Seiten des Fernsehge- rätes auf. Die Position der Lautsprecher ist hier von großer Wichtigkeit, da dies einen entscheidenden Einfluss auf die Gesamt-Tonqualität des Mehrkanal-Systems hat. Stellen Sie die Lautsprecher je nach Hörposition anhand der im Liefer- umfang des Verstärkers enthaltenen Bedienungsanleitung auf. INHALT ZUBEHÖR Lautsprecherbe-spannung (x1)Spitzfuß (x4) Spitzfußmutter (x4)

VORSICHTSHINWEISE FÜR

LAUTSPRECHER AUFSTELLEN DER LAUTSPRECHER SubwooferCenterNS-F500VorderseiteHintere SurroundSurroundPräsenz3 De Deutsch Hinweise

• Es muss eine andere Person zum Abstützen anwesend sein.

• Achten Sie besonders darauf, die Oberfläche der Lautsprecher nicht zu zerkratzen.

• Achten Sie darauf, dass Sie keinen Druck auf die Seite des Lautsprechers ausüben; anderenfalls könnte der Lautsprecher umfallen, was unter Umständen eine Beschädigung des Lautsprechers oder auch Personenschäden zur Folge haben könnte.

• Befestigen Sie die Kabel am Boden, um Unfälle durch lose Lautsprecherkabel zu verhindern, über die jemand stolpern kann.

• Wenn Sie dieses Gerät zu nah an einem Röhren- Fernsehgerät aufstellen, können Bildstörungen oder ein summendes Geräusch auftreten. In diesem Fall stellen Sie die Lautsprecher weiter vom Fernsehgerät entfernt auf. Bei LCD- und Plasma-Fernsehgeräten ist dies kein Problem.

• Die Beine bieten eine Einstellfunktion, die es Ihnen erlaubt, die Lautsprecherhöhe genau zu justieren. Wenn der Lautsprecher auf dem Boden scheppert, stellen Sie die Länge der Beine durch Drehen ein. Lockern Sie die Beine nicht zu sehr. Andernfalls könnten sie sich lösen. ■ Befestigung der Spitzfüße Bei Versand ab werk sind die Beine dem Lautsprecher beigelegt. Bei Verwendung der mitgelieferten Spitzfüße nehmen Sie bitte zuerst die Beine ab. Wenn Sie die Lautsprecher auf einem dicken Teppich aufstellen, können Sie die Beine durch die Spitzfüße ersetzen, um die Standfestigkeit zu erhöhen und die Klangqualität zu verbessern. Nehmen Sie die Beine durch Drehen ab und führen dann die folgenden Schritte aus: Hinweise

• Es muss eine andere Person zum Abstützen anwesend sein.

• Die Spitzen der Spitzfüße können den Fußboden zerkratzen oder beschädigen. Seien Sie beim Aufstellen der Lautsprecher vorsichtig.

• Die Spitzen der Spitzfüße sind scharf. Wenn Sie die hervorstehende Länge der Spitzfüße einstellen, achten Sie darauf, nicht Ihre Finger zu verletzen.

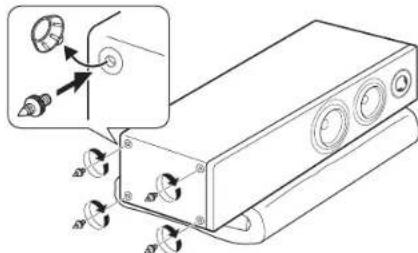

1. Legen Sie den Lautsprecher auf den Boden.

Verwenden Sie eine Decke oder ein Kissen, um Kratzer zu vermeiden.

2. Schrauben Sie jeden Spitzfuß in eine Spitzfußmutter, so

dass die Mutter in der Nähe der Spitze des Spitzfußes bleibt.

3. Nehmen Sie die Beine ab und schrauben die Spitzfüße

in die Löcher an der Unterseite des Lautsprechers.

4. Stellen Sie die Lautsprecher an der gewünschten Stelle

in aufrechter Position auf. Wenn erforderlich stellen Sie die Länge des Spitzfußes entsprechend der Dicke des Teppichs ein, indem Sie die obigen Schritte wiederholen.

5. Nach der Längeneinstellung ziehen Sie die

Spitzfußmutter gut am Sockel an der Unterseite des Lautsprechers fest. Bein Lösen(höher)Festziehen(niedriger) SpitzfußSpitzfußmutter4 De Vergewissern Sie sich, dass der Verstärker ausgeschaltet ist, bevor Sie die Anschlüsse durchführen. ■ Beim Anschließen des Lautsprecherkabels

• Die bloßen Lautsprecherdrähte dürfen nicht miteinander in Berührung kommen, da dies den Lautsprecher oder den Verstärker beschädigen könnte.

• Stellen Sie sicher, dass Sie die Lautsprecher mit richtiger Polung anschließen – positive (+) Anschlüsse an positive (+) Anschlüsse, und negative (–) Anschlüsse an negative (–) Anschlüsse. Falls Sie den Anschluss überkreuz herstellen, wirkt die Tonwiedergabe unnatürlich und kraftlos.

• Schließen Sie einen Lautsprecher an die linken Anschlüsse des Verstärkers oder Receivers an (durch L markiert) und dann den anderen Lautsprecher an die rechten Anschlüsse (durch R markiert) an.

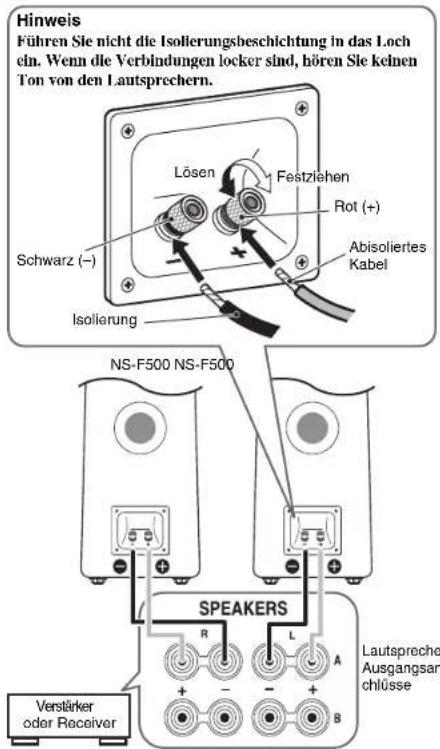

• Bitte beachten Sie die mit dem Verstärker oder Receiver mitgelieferte Bedienungsanleitung. ■ Anschluss der Lautsprecherkabel

1. Lösen Sie den Knopf.

2. Entfernen Sie 10 mm der Isolierung an jedem Ende des

Kabels und verdrehen Sie die freiliegenden Adern sauber und eng miteinander, wie unten gezeigt.

3. Führen Sie den bloßen Draht ein.

4. Ziehen Sie den Knopf wieder an und sichern Sie das

5. Ziehen Sie leicht am Kabel, um zu kontrollieren, ob sie

fest angeschlossen ist. Hinweise• Wenn Sie einen Verstärker verwenden, dessen Nennleistung oberhalb der nominellen Aufnahmeleistung des Lautsprechers liegt, so darf die Belastbarkeitsgrenze des Lautsprechers niemals überschritten werden.• Der Lautsprecher kann beschädigt werden, wenn bestimmte Töne mit sehr hohem Lautstärkepegel ausgegeben wird. Wenn z.B. Sinuswellen von einer Test-Disc, Bässe von einem elektronischen Instrument usw. kontinuierlich ausgegeben werden oder wenn die Abtastnadel eines Plattenspielers die Plattenoberfläche berührt, stellen Sie den Lautstärkepegel niedriger, um Schäden an den Lautsprechern zu vermeiden. ■ Bei Verwendung eines Bananensteckers

1. Ziehen Sie den Anschlussknopf fest.

2. Stecken Sie einfach den Bananenstecker in den

VERSTÄRKER Standard-Anschlüsse HinweisFühren Sie nicht die Isolierungsbeschichtung in das Loch ein. Wenn die Verbindungen locker sind, hören Sie keinen Ton von den Lautsprechern.IsolierungAbisoliertes KabelLösenFestziehenSchwarz (–)Rot (+)Verstärkeroder ReceiverLautsprecher-AusgangsanschlüsseNS-F500 NS-F500 10 mmRichtig Falsch Bananenstecker5 De Deutsch Der Lautsprecher und die Bespannung sind separat verpackt. Um die Bespannung anzubringen, richten Sie die vorstehenden Teile (Magneten) der Rückseite der Bespannung an den entsprechenden Schraubenköpfen am Lautsprecher aus. Hinweise

• Achten Sie beim Abnehmen der Abdeckung darauf, dass Sie nicht die Treibereinheiten berühren und mit keinem Werkzeug übermäßigen Druck ausüben.

• Berühren Sie nicht die Lautsprechermembran und schützen Sie diese vor Stößen. Andernfalls kann die Funktion des Lautsprechers beeinträchtigt werden.

• Auf der Rückseite der Bespannung befinden sich Magneten. Platzieren Sie die Bespannung nicht in der Nähe von Objekten, die durch Magnete beeinflusst werden könnten, wie einem Röhren-Fernsehgerät, einer Uhr, Magnetkarte, Diskette usw., nachdem Sie sie abgenommen haben. Typ ..................... 3-Wege-Bassreflex-Lautsprechersystem Nicht magnetisch abgeschirmt Treiber .................................... 16 cm Konus Tieftöner × 1 Advanced PMD 13 cm Konus Mitteltöner × 1 Advanced PMD 3 cm Aluminium Dome-Hochtöner DC-Membran Impedanz ..................................................................... 6 Frequenzgang......................... 40 Hz bis 50 kHz (–10 dB) 100 kHz (–30 dB) Nenneingangsleistung...............................................40 W Maximale Eingangsleistung...................................160 W Empfindlichkeit .......................................88 dB/2,83 V/m Übernahmefrequenz ................................ 580 Hz/4,1 kHz Abmessungen (mit Beinen) (B × H × T) ......................................224 × 981 × 349 mm Gewicht ...................................................................19,1 kg

• Technische Daten können infolge von Produktverbesserungen ohne Ankündigung geändert werden.

• Bei diesem Modell ist kein Lautsprecherkabel im Lieferumfang enthalten. BEFESTIGUNG DER BESPANNUNG TECHNISCHE DATEN Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte Befindet sich dieses Symbol auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollten benutzte elektrische Geräte nicht mit dem normalen Haushaltsabfall entsorgt werden. In Übereinstimmung mit Ihren nationalen Bestimmungen und den Richtlinien 2002/96/ EC, bringen Sie alte Geräte bitte zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen. Durch die fachgerechte Entsorgung der Elektrogeräte helfen Sie, wertvolle Ressourcen zu schützen und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten könnten. Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte, kontaktieren Sie bitte Ihre örtliche Stadt- oder Gemeindeverwaltung, Ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Artikel. [Entsorgungsinformation für Länder außerhalb der Europäischen Union] Dieses Symbol gilt nur innerhalb der Europäischen Union. Wenn Sie solche Artikel ausrangieren möchten, kontaktieren Sie bitte Ihre örtlichen Behörden oder Ihren Händler und fragen Sie nach der sachgerechten Entsorgungsmethode.6 De Begrenzte Garantie für den Europäischen Wirtschaftsraum (EWR) und die Schweiz Herzlichen Dank, dass Sie sich für ein Yamaha Produkt entschieden haben. In dem unwahrscheinlichen Fall, dass die Garantie für das Yamaha-Produkt in Anspruch genommen werden muss, wenden Sie sich bitte an den Händler, bei dem es gekauft wurde. Sollten Sie auf Schwierigkeiten stoßen, wenden Sie sich bitte and die Yamaha Repräsentanz in Ihrem Land. Auf unserer Internetseite (http://www.yamaha-hifi.com/ oder http://www.yamaha- uk.com/ für Einwohner Großbritanniens) finden Sie alle Einzelheiten. Wir garantieren für einen Zeitraum von zwei Jahren ab ursprünglichem Kaufdatum, dass dieses Produkt frei von Verarbeitungs- oder Materialfehlern ist. Yamaha verpflichtet sich, gemäß der nachstehend angeführten Bedingungen, ein fehlerhaftes Produkt (oder Teile desselben) kostenfrei (gilt für Teile und Arbeit) zu reparieren oder auszutauschen. Diese Entscheidung obliegt ausschließlich Yamaha. Yamaha behält sich vor, das Produkt gegen ein in Art und/oder Wert und Zustand ähnliches Produkt auszutauschen, wenn das entsprechende Modell nicht mehr erzeugt wird, oder die Reparatur als unrentabel angesehen wird. Bedingungen

1. Dem defekten Produkt MUSS die Originalrechnung oder der Originalkaufbeleg (der Beleg muss das

Kaufdatum, den Produkt-Code und den Namen des Händlers aufweisen) beigelegt werden, ebenso eine Fehlerbeschreibung. Bei Fehlen einer eindeutigen Kaufbestätigung behält sich Yamaha das Recht vor, den kostenfreien Service abzulehnen und das Produkt auf Kosten des Kunden zu retournieren.

Das Produkt MUSS von einem AUTORISIERTEN Yamaha-Händler innerhalb des Europäischen Wirtschaftsraums (EWR) oder der Schweiz gekauft worden sein.

Es wurden keine wie auch immer gearteten Änderungen am Produkt vorgenommen, außer diese wurden von Yamaha schriftlich genehmigt.

Folgendes ist von der Garantie ausgeschlossen: a. Regelmäßige Wartung und Reparatur oder Austausch von Verschleißteilen. b. Schaden durch: (1) Vom Kunden selber oder von nichtbefugten Dritten ausgeführte Reparaturen. (2) Unsachgemäße Verpackung oder Handhabung während des Transports vom Kunden. Beachten Sie bitte, dass die sachgerechte Verpackung des zur Reparatur gebrachten Produkts in der Verantwortung des Retournierenden liegt. (3) Unsachgemäße Verwendung, einschließlich der, jedoch nicht beschränkt auf, (a) die Verwendung des Produkts zu anderen als den normalen Zwecken oder Behandlung entgegen die Anweisungen Yamahas zur korrekten Handhabung, Wartung oder Lagerung und (b) die Installierung oder Verwendung des Produkts auf andere Weise als dies den technischen oder Sicherheitsstandards jenes Landes entspricht, in dem das Produkt verwendet wird. (4) Unfälle, Blitzschlag, Wasser, Feuer, ungeeignete Belüftung, Auslaufen der Batterie oder jedem anderen Grund, den Yamaha nicht beeinflussen kann. (5) Defekte an jenem System, an welches dieses Produkt angeschlossen wird und/oder die Inkompatibilität mit Produkten anderer Hersteller. (6) Die Verwendung eines nicht von Yamaha in den EWR und/oder die Schweiz importierten Produkts, wenn dieses Produkt nicht den technischen oder Sicherheitsstandards jenes Landes, in dem es verwendet wird, und/oder der standardisierten Produktspezifikation für von Yamaha im EWR und/oder der Schweiz vertriebene Produkte, entspricht.

Wenn es Unterschiede in den Garantiebedingungen zwischen jenem Land in dem das Produkt gekauft wurde, und jenem in dem das Produkt verwendet wird, finden die Garantiebedingungen jenes Landes Anwendung, in dem das Produkt verwendet wird.

Yamaha kann für keinerlei Verluste oder Schäden, ob direkt, in Konsequenz oder anderweitig, verantwortlich gemacht werden, außer bezüglich der Reparatur oder des Ersatzes eines Produkts.

Legen Sie bitte Kopien aller persönlichen Einstellungen und Daten an, da Yamaha weder für irgendwelche Änderungen noch für den Verlust solcher Daten verantwortlich gemacht werden kann.

Diese Garantie beeinflusst nicht die gesetzlichen Verbraucherrechte unter dem geltenden nationalen Recht oder die Verbraucherrechte gegenüber dem Händler, die durch einen Kaufvertrag entstehen.1 Es Español Gracias por haber escogido este producto YAMAHA. Antes de utilizar el altavoz lea lo siguiente.
