| 类型 | 3路低音反射式音箱，带抗磁屏蔽 |
| 驱动器 | 低音16厘米（先进PMD锥盆），中音13厘米（先进PMD锥盆），高音3厘米（铝制球顶，DC振膜） |
| 阻抗 | 6 Ω |
| 频率响应 | 40 Hz至50 kHz（-10 dB），100 kHz（-30 dB） |
| 额定输入功率 | 40 W |
| 最大输入功率 | 160 W |
| 灵敏度 | 88 dB / 2.83 V / m |
| 分频频率 | 580 Hz / 4.1 kHz |
| 尺寸（含脚钉） | 224 × 981 × 349 mm |
| 重量 | 19.1 kg |
| 随附配件 | 脚钉（4个），脚钉螺母（4个），可拆卸网罩 |
| 可调节脚钉 | 是，可替换为脚钉 |
| 网罩固定 | 磁吸式（网罩上的磁性凸起） |
| 保养 | 用柔软干布擦拭；避免使用化学溶剂；可选Yamaha Unicon |
| 注意事项 | 请勿打开箱体，避免潮湿，请勿在音箱上放置重物或液体 |
| 保修 | 欧洲经济区和瑞士2年（零件和人工） |
| 合规性 | WEEE指令2002/96/EC |
常见问题 - NS500BL YAMAHA
用户关于以下问题的提问 NS500BL YAMAHA
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 扬声器 免费PDF格式！查找您的手册 NS500BL - YAMAHA 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 NS500BL 品牌 YAMAHA.
用户手册 NS500BL YAMAHA
Yacotnna xapaekepneHka 40TIO50-10B 100K1（30）

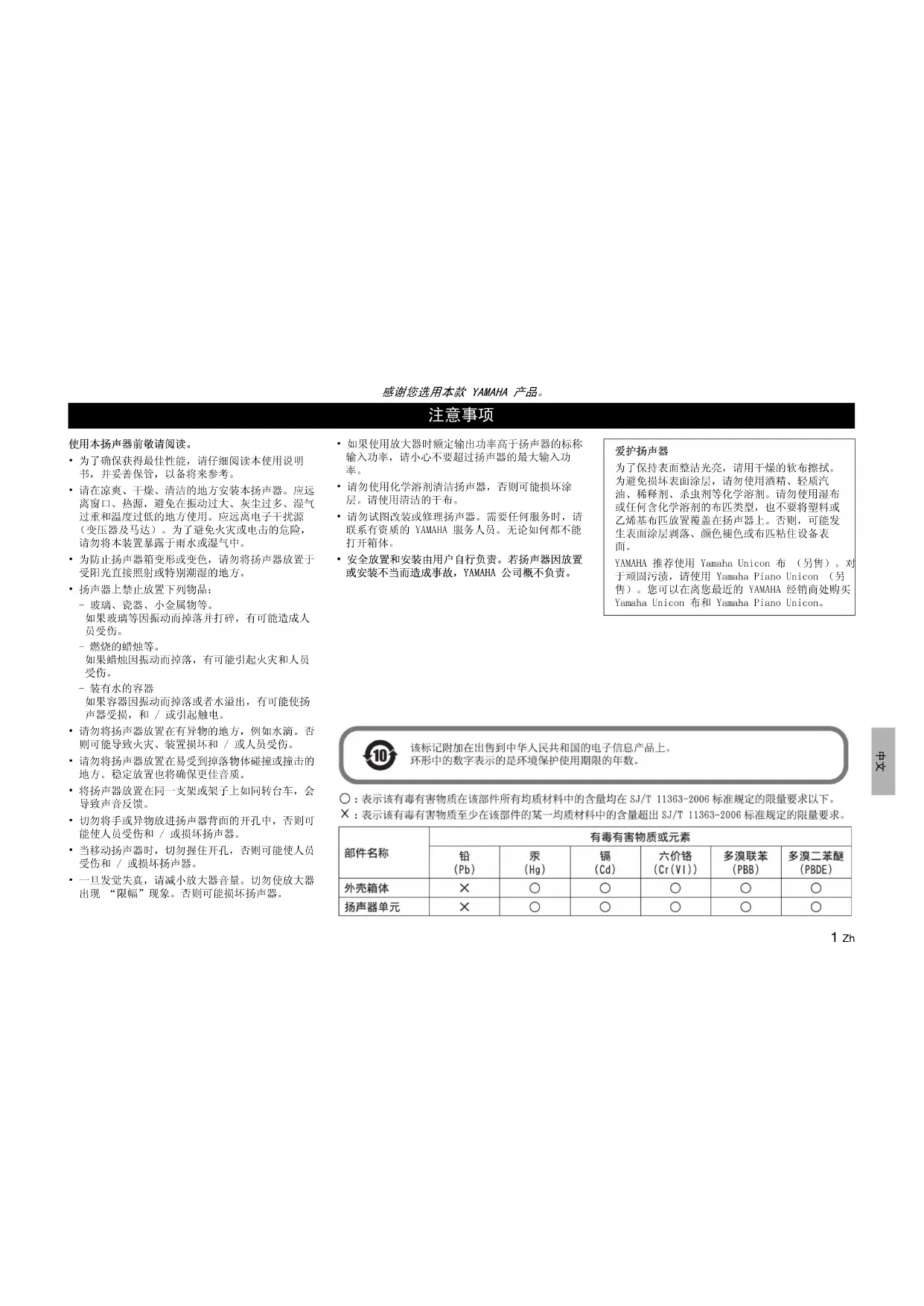

为了确保获得最佳性能，请仔细阅读本使用说明书，并妥善保管，以备将来参考。
·请在凉爽、干燥、清洁的地方安装木扬声器。应远离窗口、热源，避免在振动过大、灰尘过多、湿气过重和温度过低的地方使用。应远离电子干扰源（变压器及马达）。为了避免火灾或电击的危险，请勿将本装置暴露于雨水或湿气中。
为防止扬声器箱变形或变色，请勿将扬声器放置于受阳光直接照射或特别潮湿的地方。
- 扬声器上禁止放置下列物品：
玻璃、瓷器、小金属物等。
如果玻璃等因振动而掉落并打碎，有可能造成人员受伤。
-燃烧的蜡烛等。
如果蜡烛因振动而掉落，有可能引起火灾和人员受伤。
装有水的容器
如果容器因振动而掉落或者水溢出，有可能使扬声器受损，和/或引起触电。
·请勿将扬声器放置在有异物的地方，例如水滴。否则可能导致火灾、装置损坏和/或人员受伤。
·请勿将扬声器放置在易受到掉落物体碰撞或撞击的地方。稳定放置也将确保更佳音质。
- 将扬声器放置在同一支架或架子上如同转台车，会导致声音反馈。
- 切勿将手或异物放进扬声器背面的开孔中，否则可能使人员受伤和/或损坏扬声器。
- 当移动扬声器时，切勿握住开孔，否则可能使人员受伤和/或损坏扬声器。
- 一旦发觉失真，请减小放大器音量。切勿使放大器出现“限幅”现象。否则可能损坏扬声器。
- 如果使用放大器时额定输出功率高于扬声器的标称输入功率，请小心不要超过扬声器的最大输入功率。
·请勿使用化学溶剂沾沾扬声器，否则可能损坏涂层。请使用清洁的干布。 - 请勿试图改装或修理扬声器。需要任何服务时，请联系有资质的YAMAHA服务人员。无论如何都不能打开箱体。
- 安全放置和安装由用户自行负责。若扬声器因放置或安装不当而造成事故，YAMAHA 公司概不负责。
爱护扬声器
为了保持表面整洁光亮，请用干燥的软布擦拭。为避免损坏表面涂层，请勿使用酒精、轻质汽油、稀释剂、杀虫剂等化学溶剂。请勿使用湿布或任何含化学溶剂的布匹类型，也不要将塑料或乙烯基布匹放置覆盖在扬声器上。否则，可能发生表面涂层剥落、颜色褪色或布匹粘住设备表面。
YAMAHA推荐使用YamahaUnicon布（另售）。对于顽固污渍，请使用Yamaha Piano Unicon（另售）。您可以在离您最近的YAMAHA经销商处购买YamahaUnicon布和Yamaha Piano Unicon。
该标记附加在出售到中华人民共和国的电子信息产品上。环形中的数字表示的是环境保护使用期限的年数。
：表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。 × ：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。
格栅是从扬声器上拆下的，分开包装。小心不要将其弄丢。
扬声器放置注意事项 放置
2扬声器的大部分重量位于它的
1.半部分，如果未能正确处置
2确保稳定性，则很容易翻倒。
如果扬声器翻倒，则可能损坏
2扬声器或其他个人财产，或者
造成人员受伤（甚至引起致命
4伤害）
关于安全正确使用扬声器：
5.将扬声器放置于坚固、水平、光滑和低（相对于土地
板）的地方。
请勿在移动扬声器时推或强压扬声器的侧面，或将物体斜靠在扬声器的侧面。
请勿坐在或将物体放在扬声器的顶部。
地震和其他现象或活动所伴随的振动或摇晃可能使扬声器翻倒。出于安全原因，建议使用可增加扬声器稳定性的市售产品（金属配件或链条等）。
声器
用作2 声道立体声扬声器
当扬声器略微成定角度对若听众时，将获得较佳的立体声效果。

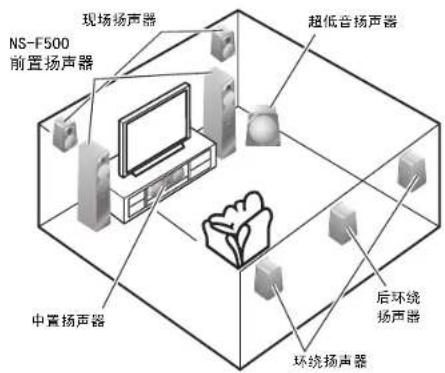

在多声道系统中用作前置扬声器
将扬声器放置在电视机的两侧。扬声器的位置很重要，因为它决定着多声道系统的整体音质。按照放大器的使用说明书，根据聆听位置来放置扬声器。
注意
必须再找一个人帮忙。
请特别小心不要刮擦扬卢器的表面。
- 小心不要强压扬声器的侧面，否则扬声器可能翻倒而造成扬声器损坏或人员受伤。
- 为了避免绊到松散的扬声器电缆而发生意外，请将电缆固定在地板上。
将本装置靠近CRT电视机放置可能会影响图像色彩或产生嗡嗡声。发生此类情况时，请将扬声器移到远离电视机的地方。LCD电视机和等离子电视机不存在上述问题。
- 柱腿具有调节功能，可对扬声器的高度进行微调。如果扬声器在地板上不停颤动，请通过旋转柱腿的方式调节其长度。不要将柱腿打得过松，否则可能会发生脱落。

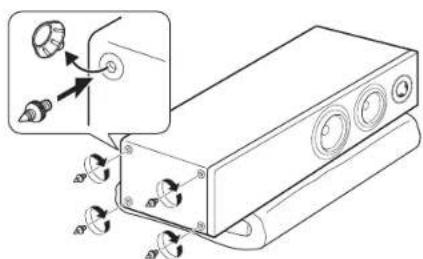

■安装底钉
装运时，柱腿已安装在扬声器上。使用附带的底钉时，请先将柱腿拆下。如果想将扬声器放在厚地垫上，可用底钉替换柱腿以提高稳定性并改进音质。通过旋转柱腿将其拆下然后遵照以下步骤进行操作：
注意
- 必须再找一个人帮忙。
- 底钉的末端可能会划伤或损坏地板。放置扬声器时请小心。
- 底钉的末端较为尖锐。调节底钉伸出部分的长度时, 小心不要将手指弄伤。
1.将扬声器平放在地板上。将毯子或垫子放在底座上以免刮擦
2.将各个底钉拧入底钉螺母内，使螺母靠近底钉的末
3.拆下柱腿，将底钉拧入扬声器底部的孔中。
4.将扬声器朝上放在所需的位置。必要时，请重复上述步骤以调节底钉长度，从而使其与地链厚度相匹配。
5.完成高度调节之后，请将底钉螺母牢牢紧固到扬声器的底座上。

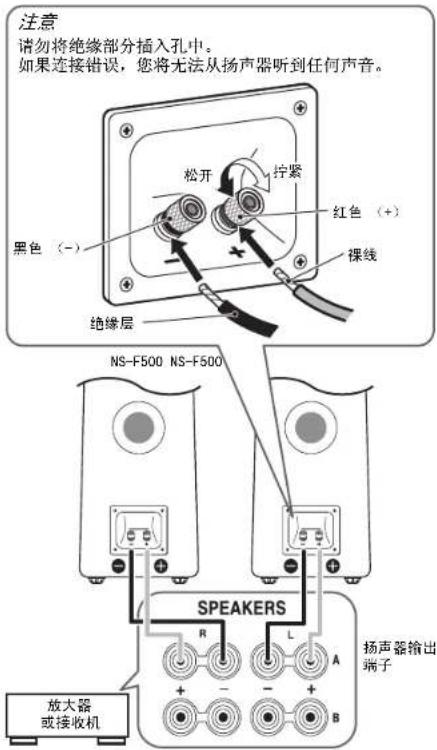

连接到放大器
进行连接前必须关闭放大器。
标准连接
■连接扬声器电缆时
·请勿使裸露的扬声器电线互相接触，否则可能损坏扬声器或放大器。
连接扬声器时，确保不要赤错极性，即正极（+）与正极（+）相连，负极（-）与负极（-）相连。如果将极性弄反，声音会不自然或听不到低音。
- 将一个扬声器连接到放大器或接收机的左（标有L）端子，将另一个扬声器连接到右（标有R）端子。
- 请参见放大器或接收机附带的使用说明书。
如何连接扬声器电缆
1.松开端子旋钮。
2.如下所示，剥去每根电缆末端 10mm 绝缘层，然后将露出的导线整齐并紧紧地拧在一起。
■使用香蕉插头时
1.拧紧端子旋钮。
2.只需将香蕉插头插入端子。
3.插入裸线。
4. 扎紧旋钮并紧固电缆。
5.轻拉端子上的电缆，检查连接是否牢固。
注意
如果使用放大器时额定输出功率高于扬声器的标称输入功率，请小心不要超过扬声器的最大输入功率。
- 如果以较高的音量水平连续输出某些声音，可能会损坏扬声器。例如，如果从测试光盘连续输出正弦波或从电子仪器连续输出低音等等，或者唱机转盘的唱针接触到碟片的表面，则应降低音量水平，以防损坏扬声器。
安装格栅 规格
扬声器和格栅是分开包装的。安装格栅时，请将格栅反面的凸出部分（藏体）对准扬声器上对应的螺钉头。
注意
- 当取下盖子时，小心不要触摸驱动单元，且不要用工具施力。
·请勿触摸扬声器振动膜或使其受到撞击。否则，扬声器可能会出现故障。 - 格栅反面有磁体。取下格栅后，请勿将其靠近可能受磁体影响的物体，如 CRT 电视机、时钟、磁卡、磁盘等。
类型 3路低音反射扬声器系统
非磁屏蔽型
驱动单元 16cm锥形低频扬声器
高级PMD
13cm锥形中频扬声器×1
高级PMD
3cm铝质球顶形高频扬声器
DC 振动膜
阻抗 6Ω
频率响应 40Hz至50kHz（10dB）
100 kHz (-30 dB)
尺寸 （带柱腿）（宽 高 深）
224×981×349mm
重量 19.1kg
- 由于产品改进，若有规格变更恕不另行通知。
*此型号不附带扬声器电缆。
