用户手册 NS-800A YAMAHA

请在使用前，仔细阅读下述内容。请务必按照这些指示操作。

下列注意事项能够防止给用户和其他事物造成伤害的风险以及防止财产损失，并为用户合理、安全地使用本产品提供帮助。请务必按照这些指示操作。

阅读完本手册后，请将本手册放置在安全的位置以便您日后参考。

· 请务必向您购买本产品的经销商或具有资质的 Yamaha 服务人员要求检测或维修。
· 对由于不正当使用、擅自改造本产品所造成的人身伤害或产品损坏，Yamaha 不负任何责任。
·本产品适用于普通家庭。请勿用于需要高可靠性的应用，例如管理生命、医疗保健或高价值资产。

警告

本内容表示“有重伤或死亡的风险”。

当意识到任何异常情况时

· 当出现以下任何一种异常时，请立即关闭放大器和接收器。
- 本产品发出异味、异响或烟雾。
- 异物或水渍进入本产品。
- 使用过程中声音中断。
- 产品出现裂缝或损坏。

继续使用可能造成触电、火灾或故障。请立即向您购买本产品的经销商或具有资质的 Yamaha 服务人员要求检测或维修。

安装

· 按照手册中指示的方式组装和安装。跌落或倾倒可能导致伤害或损坏。
· 确认已完成的安装是安全可靠的。另外，定期进行安全检查。否则可能会导致设备坠落并造成人身伤害。
· 应始终将扬声器线固定到墙壁或类似位置。如果被电线缠住手或脚，扬声器可能会跌落或翻滚，导致故障或人身伤害。

请勿拆卸

· 请勿拆卸或改装本产品。否则可能造成火灾、触电、受伤或故障。

防水警告

请勿让本产品淋雨或在水附近及潮湿环境中使用，或将盛有液体的容器（如花瓶、水瓶或玻璃杯）放在其上，否则可能会导致液体溅入任何开口或可能掉落水的位置。液体，如水等进入本产品，可能造成火灾、触电或故障。

防火警告

· 请勿让任何燃烧物或明火靠近本产品，否则可能造成火灾。

操作处理

· 请注意不要使本产品掉落或对其施加重力。否则可能造成触电、火灾或故障。

注意

本内容表示“有受伤的风险”。

安装

请勿将产品安装在可能接触腐蚀性气体或含盐份空气、以及含有过量烟雾或蒸汽的场所。否则可能导致故障。
· 请勿将本产品放在不稳定的地方，否则可能导致突然掉落或翻倒并造成人身伤害。
地震等自然灾害发生时请勿靠近本产品。由于产品可能翻倒或坠落造成人身伤害，请尽快远离产品并转移到安全地带。
· 移动本产品前，请务必断开所有连接线。否则可能损坏线缆或造成您或他人绊倒和跌倒。

听力损伤

请勿长时间持续在很高或不舒服的音量水平使用本产品，否则可能会造成永久性听力损害。若发生任何听力损害或耳鸣，请尽快就医。
· 将本产品连接到其它设备之前，请关闭所有设备的电源开关。否则可能造成听力损伤、触电或设备受损。

操作处理

· 请勿将您的手或手指插入本产品的低音反射端口（后侧插孔）。否则可能造成受伤。
· 请勿将金属、纸等异物插入本产品的低音反射端口（后侧插孔）。否则可能造成火灾、触电或故障。
· 请将小零件置于婴儿无法触及之处。否则可能会发生误食。
· 请勿执行以下操作：
- 站立或坐在设备上。
- 将重物置于设备顶上。
- 对输入端子等施加不合理外力。
- 倚靠设备。

未能遵守这些说明可能会造成人身伤害或设备损坏。

· 避免拉拽已连接的线缆以保护人员因产品掉落而受伤或产品损坏。
· 如果声音失真，请勿操作本产品。在该状态下继续长时间使用可能会造成过热并导致火灾。
· 在选择与本产品搭配使用的放大器或接收器时，请检查放大器或接收器的输出水平是否在本产品可允许的输入水平范围内（请参阅第 90 页）。若输出功率高于额定功率，可能引发故障或火灾。

须知

表示为防止产品失效、损坏或故障以及数据丢失必须遵守的要点。

安装

请勿在阳光直射的地方使用本产品，例如在加热器附近会使产品变得非常热，或是变得非常冷，或使产品受到过多的灰尘或震动。否则会造成产品面板变形，内部元件故障，或使操作变得不稳定。

连接

· 如果连接外部产品，请务必彻底阅读每个产品的使用说明书，并按照指示进行连接。

如果没有根据指示正确地操作产品将造成故障。

操作处理

· 请勿将乙烯、塑料或橡胶物品放在本产品上。否则可能会造成本产品面板的变色或变形。

维护保养

· 如果温度或湿度急剧变化，设备表面可能形成水滴（冷凝）。如果设备表面有水滴形成，应立即用柔软的干布将其擦除。如果任由水滴留在设备上，可能会被木质部件吸收，从而导致变形。

· 清洁设备时，请使用柔软的干布。使用汽油或稀释剂、清洗剂、化学洗涤布等化学药品会造成变色或变形。

音箱

· 请勿触摸振膜。否则可能会损坏振膜。

本设备的音箱中使用了磁铁。请勿在本设备上或旁边放置对磁性敏感的物品，如 CRT 型电视、时钟、信用卡、软盘等。

信息

关于本产品中包含的功能

· 左右扬声器并无区别。
· 空气可能会从低音反射端口吹出。这不是故障。当输出重低音音乐时，这种情况经常发生。

关于本手册中的内容

· 本手册适用于本产品的用户。
· 本手册使用以下符号表示重要信息：

警告

本内容表示 “有重伤或死亡的风险”。

注意

本内容表示“有受伤的风险”。

须知

表示为防止产品失效、损坏或故障和数据丢失，以及保护环境必须遵守的要点。

注

表示说明注释、功能限制和其他实用信息。

· 本手册中出现的插图仅用于说明。
· 本使用说明书中所使用的公司名和产品名都是各自公司的商标或注册商标。

保护环境

如果需要废弃设备时，请与本地相关机构联系，获取正确的废弃方法。请勿将设备随意丢弃或作为生活垃圾处理。

处置或转让

· 如果您打算转让本产品的所有权，请附上本文档和随本产品一起提供的配件。
· 请按照当地有关部门的规定处置本产品及其配件。

关于本产品的铭牌

本产品的型号、序列号、电源要求等规格可能标在铭牌上或铭牌附近，铭牌位于本机底部。请将该序列号填写到下方的横线上，并妥善保存本说明书，以便在产品被盗时作为永久购买凭证使用。

型号名称

序列号

目录

注意事项 83 安装音箱 86

功能 85 安装网罩 87

配件 85 连接到放大器 88

部件名称 86 规格 90

功能

·二分频低音反射音箱系统
· 配有 “Harmonious Diaphragm” （谐音振膜）
· 配有 “R.S. (Resonance Suppression) chambers”（共振抑制室），可抑制振膜后面发生的意外共振
· 配有 “Acoustic Absorber” （吸音器），可高效抑制外壳内的驻波
· 配有 “Twisted Flare Port”

配件

请确保所有配件已包含在内。

护垫(4)网罩(1)

· 请确保此设备不会四处滑动。否则设备可能会翻倒并造成人身伤害。

附送的护垫旨在保护音箱底面，以及放置音箱的地面。

在将音箱直接放置在地面或架子上时，请确保将护垫放置在音箱的底面（4个角）以及放置音箱的表面之间，如图所示。

须知

请勿使用粘合剂或双面胶带粘贴护垫。否则，可能导致音箱底部或音箱所放置表面的材料剥落。

注

· 如果使用专用音箱支架 SPS-800A（单独销售），则无需使用护垫。

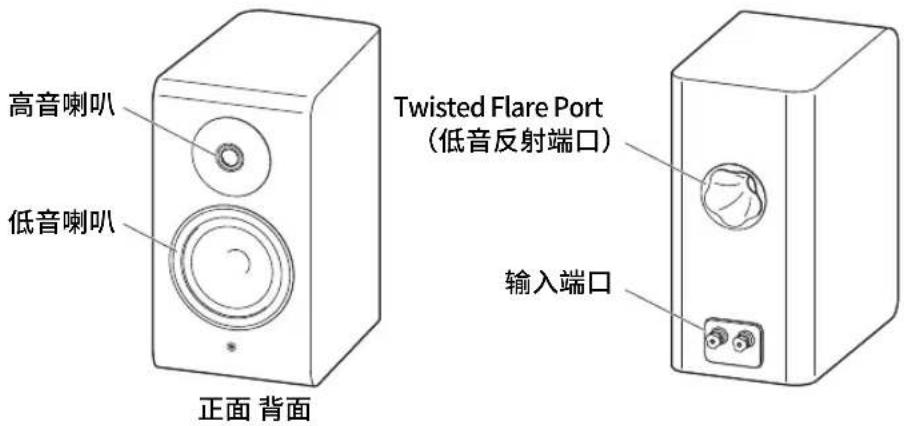

部件名称

高音喇叭 低音喇叭 正面 背面 Twisted Flare Port (低音反射端口) 输入端口

安装音箱

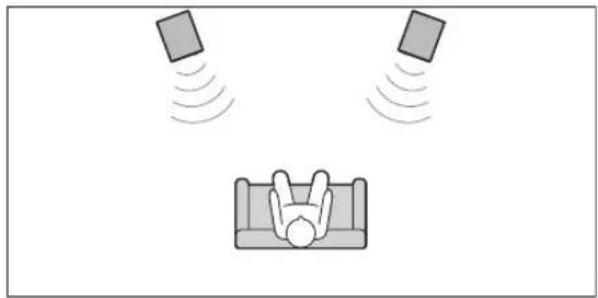

■ 使用双声道立体声音箱

请在放置时将音箱稍微偏向倾听者方向，以产生更好的立体声效果。

· 在形状不常见或存在障碍物的房间内，可以通过根据需要更改音箱位置和朝向，实现有效的立体声播放。

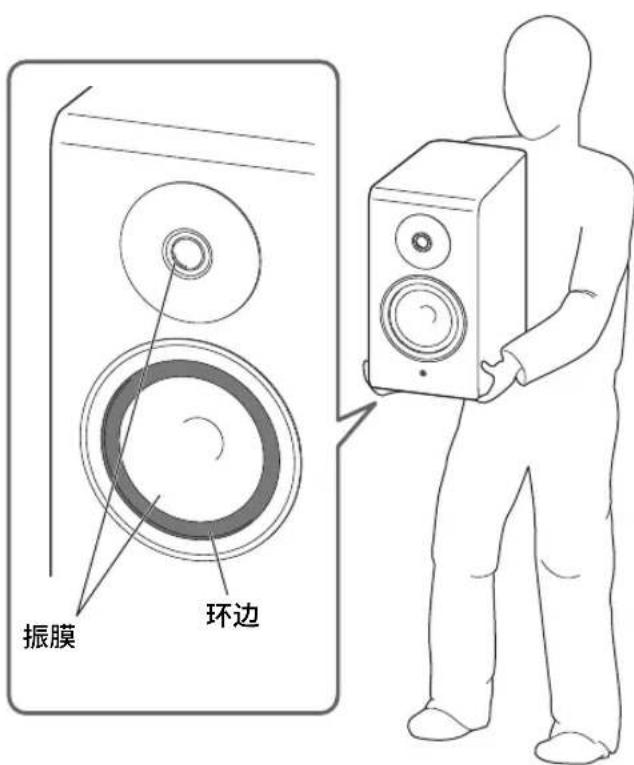

振膜 环边

注意

由于抛光表面和位于背面的低音反射端口较为光滑，请从侧面和底部紧握并提起扬声器，如图所示。

须知

· 请勿触摸振膜的前部。否则可能会造成振膜受损。
· 本产品为非防磁设计。本设备离 CRT 电视机太近可能会导致颜色失真或其他干扰。在这种情况下，使音箱远离电视机。

注

· 本设备的所有高音喇叭和低音喇叭振膜都包含一种称为云杉木的天然材料。因此，振膜表面可能会出现该材料中纤维和碎屑。因为这些不是缺陷，而是这种天然材料的常见现象，所以不会影响质量。
· 支撑低音喇叭振膜的环边中使用的特定橡胶类型经过精心挑选，能够优化音质。在极少数情况下，此橡胶可能会变成灰白色。这种橡胶喷霜现象不需要担心，它只是橡胶成分表面处理的结果，不会对性能造成负面影响。

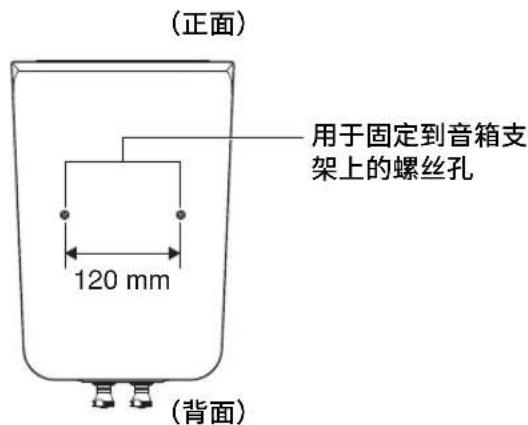

如果使用专用音箱支架 SPS-800A（单独销售）

要将产品作为地面支架音箱使用，请使用音箱底部的螺丝孔，将音箱安装至 SPS-800A。

有关安装事项，还可参考 SPS-800A 的使用说明书。

(正面) 用于固定到音箱支架上的螺丝孔 120 mm (背面)

音箱底部

网罩与音箱分别包装。由于网罩背面配有磁铁，因此可以将网罩的弯曲部分与音箱正面顶部的曲面对齐，轻松完成安装。

· 请确保将网罩牢固安装到本音箱上。如果网罩由于振动等因素而从音箱上脱落，则可能会导致损坏或故障。
· 请勿触摸音箱正面的任何振膜或对其施加过大的力。否则，声音可能会失真，或者可能会发生故障。
请勿按压音箱格布或对其施力过大。否则，可能会造成音箱格布受损。
· 网罩背面配有磁铁。请使取下的网罩远离可能会受到磁铁影响的物体（CRT 电视机、手表、磁卡，等等）。

连接到放大器

在进行连接之前，请确保已将放大器关闭。

■ 连接

喇叭线的厚度和 / 或材料会影响音质。我们建议购买优质喇叭线，以便最大限度提高本设备的性能。

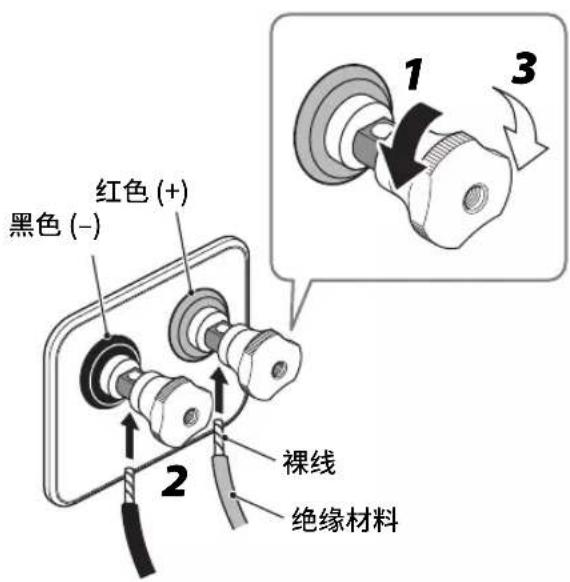

■ 连接喇叭线

红色 (+) 黑色 (-) 裸线 绝缘材料 1 3 2

(R) (L) SPEAKERS 4 音箱端口 放大器

1 朝着逆时针方向转动本音箱后部的输入端口旋钮，将其拧松。

注意

· 端口旋钮会在完全拧开时掉下来。请将拧下来的旋钮置于婴儿无法触及之处，防止意外吞食。

2 将裸线部分插入输入端口孔中。

注

· 用于插入喇叭线的端口孔的直径：6.0 mm
· 请勿将喇叭线绝缘材料插入孔中。否则可能导致音箱无法发声。

3 朝着顺时针方向转动输入端口旋钮，将其拧紧并固定缆线。

请确保裸线没有从孔中伸出。

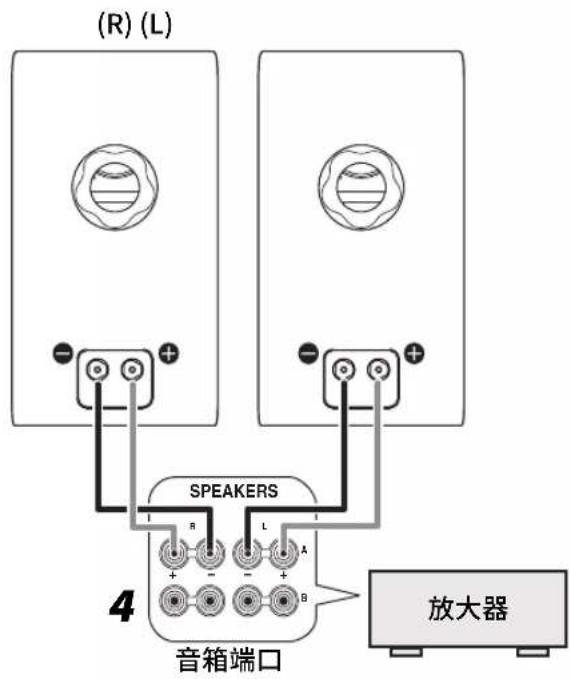

4 将喇叭线连接到放大器上的 L（左）和 R（右）端口。

注

· 本设备的红色端口是正极 (+)，黑色端口是负极 (-)。
· 如果一个音箱连接的两极相反，则声音会发生异常。

须知

· 请注意不要使音箱线缆的正极 (+) 和负极 (-) 裸线互相接触或与其他金属部件接触。否则，已连接的放大器可能受损。
请将喇叭线固定到墙壁等位置。否则，手或脚可能会被缆线缠住，导致设备翻倒。
· 当均衡器或放大器的音调控制(BASS、TREBLE 等)设置为最大并以高音量输出时，或者当连续输入某些信号（磁带快进或转盘唱针接触唱片表面时产生的声音、来自信号发生器的特定频率，以及播放正弦波等声音）时，音频可能会受损，因此，请避免此类情况。
· 当使用额定输出功率高于音箱标称输入功率的放大器时，请小心不要超过音箱的最大输入。

注

· 请参阅放大器或接收器随附的使用说明书。

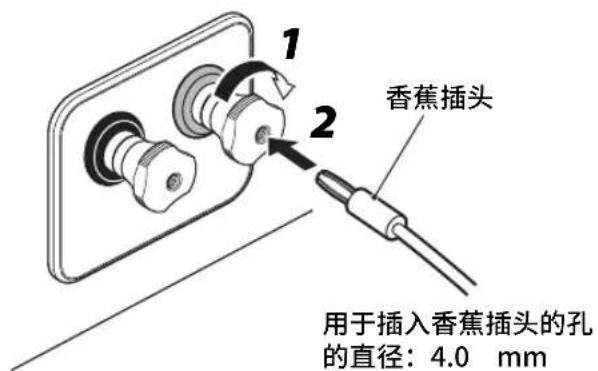

■ 当使用香蕉插头时

1 2 香蕉插头 用于插入香蕉插头的孔 的直径: 4.0 mm

1 朝着顺时针方向转动输入端口，将其拧紧。
2 将香蕉插头插入输入端口旋钮孔中。

规格

NS-800A

类型 ……二分频低音反射 非磁屏蔽型

扬声器单元 3 cm 球顶高音喇叭 ×1 16 cm 锥形低音喇叭 ×1

阻抗 6 Ω (最低 4.0 Ω)

频率响应....40 Hz 至 65 kHz (-10 dB) 至 100 kHz (-30 dB)

标称输入功率....40 W

最大输入功率....120 W

灵敏度....86.5 dB/2.83 V,1 m

分频点....2.6 kHz

尺寸(宽×高×深)……231×420×358mm

重量 13.0 kg

NS-600A

类型 ……二分频低音反射 非磁屏蔽型

扬声器单元 3 cm 球顶高音喇叭 ×1 13 cm 锥形低音喇叭 ×1

阻抗 6 Ω(最低 3.9 Ω)

频率响应....47 Hz 至 65 kHz (-10 dB) 至 100 kHz (-30 dB)

标称输入功率....40 W

最大输入功率....120 W

灵敏度....85.5 dB/2.83 V, 1 m

分频点....2.6 kHz

尺寸(宽 × 高 × 深) …… 207 × 383 × 329 mm

重量 9.9kg

* 请务必小心不要超过上述输入功率值。

本使用说明书的内容为出版时最新的技术规格。请至 Yamaha 网站下载最新版本的使用说明书。

为便于您理解使用说明书的内容，本公司已经依据国家的相关标准尽可能的将其中的英文表述部分翻译成中文。但是，由于专业性、通用性及特殊性，仍有部分内容仅以原文形式予以记载。如您需要该等内容中文翻译的，烦请随时与本公司联系，本公司将及时为您提供。

产品中有害物质的名称及含量

部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
外壳箱体	×	○	○	○	○	○
扬声器单元	×	○	○	○	○	○
本表格依据 SJ/T 11364 的规定编制。○:表示该有毒有害物质在该部件所有均质材料中的含量均在 GB/T 26572 标准规定的限量要求以下。×:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572标准规定的限量要求。

此标识适用于在中华人民共和国销售的电器电子产品。标识中间的数字为环保使用期限的年数。

注意事項

使用前請詳閱。確實遵循這些指示。

以下所列注意事項是為了防止使用者及他人的受傷風險，以及預防財產損失，並協助使用者正確與安全使用本裝置。確實遵循這些指示。

本手冊閱讀完畢後，請確實將手冊存放於安全處，以便隨時參考。

• 請向您購買本裝置的經銷商，或合格的 Yamaha 服務人員，確實要求檢查或維修。
• Yamaha 對於因不當使用或修改本裝置而造成的個人傷害或產品損壞，一概不負任何責任。
  · 本產品適用於普通住家。請勿應用於需要高可靠度的領域，例如救生、醫療設備或高價資產。

警告

此內容表示「嚴重傷害或死亡的風險」。

若您注意到任何異常現象

• 若發現以下異常現象，請立即關閉任何擴大機和接收器。
• 裝置發出異味、異音或冒出煙霧。
• 異物或水進入裝置內部。
• 使用時沒有聲音。
• 裝置上有裂痕或損壞。
  持續使用會造成觸電、火災或故障。請立即向您購買本裝置的經銷商，或合格的 Yamaha 服務人員，要求檢查或維修。

安装

• 請按照本手冊中的說明進行組裝。跌落或歪倒可能會造成人員傷害或裝置損壞。
  · 確認已經安全牢固地完成了安裝。同時應定期執行安全性檢查。否則可能會導致本裝置掉落，造成人身傷害。
  · 務必將揚聲器纜線固定於牆壁或類似位置。如果手腳勾到纜線，揚聲器可能掉落或翻倒，而導致故障或受傷。

切勿拆解

- 切勿拆解或修改本裝置。若未注意到這一點，可能會引起火災、觸電、傷害或故障。

液體警告

切勿暴露裝置於雨中、靠近水邊或是在濕氣或潮濕條件下使用，或者在裝置上置放內含液體的任何容器（例如花瓶、水瓶或玻璃瓶），以免傾倒而將水分潑進任何開口或水分可能滴落之處。若水分等液體進入裝置，可能會引起火災、觸電或故障。

火災警告

- 本裝置附近切勿置放任何燃燒物品或明火，因為可能引起火災。

處理

- 請小心勿掉落或對本裝置施以重擊。若未注意到這一點，可能會造成觸電、火災或故障。

注意

此內容表示「傷害的風險」。

安装

• 請勿將本裝置安裝在可能接觸到腐蝕性氣體或空氣中含有鹽分的地方，或是有過多煙霧或蒸汽的地方。如此做可能導致故障。
• 切勿將裝置放置在不穩固或振動處，有可能意外掉落或翻覆而造成傷害。
• 發生例如地震等災難時，避免靠近本裝置。由於裝置可能會翻覆或掉落而造成傷害，因此請迅速遠離裝置並前往安全處。
• 移動本裝置前，確認斷開所有連接線。若未注意到這一點，可能會損壞連接線或造成本人或他人絆倒及跌倒。

聽力喪失

· 請勿長時間以高音量或不舒服的音量使用本裝置，因為這樣可能會造成永久的聽力喪失。若您遭受任何聽力喪失或是發生耳鳴，請迅速就醫。
- 裝置連接至其他裝置前，請關閉所有裝置的電源。未能做到這一點可能會導致聽力喪失、觸電或裝置損壞。

處理

• 請勿將手或手指伸入本裝置的低音反射埠（位於後面的孔）。若未注意到這一點，可能會造成傷害。
• 請勿將異物（如金屬或紙張）塞入本裝置的低音反射埠（位於後面的孔）。若未注意到這一點，可能會引起火災、觸電或故障。
• 請將細小零件置於嬰幼兒無法觸及之處。否則兒童可能會發生誤吞意外。
• 請避免下列動作：
• 站立或坐在設備上。
• 將重物放在設備上。
• 對輸入端子等零件施力不當。
• 倚靠於設備上。
  若未遵守這一點，可能會導致受傷或設備損壞。
• 避免拉動連接的纜線，以免因為裝置翻落而受傷或損壞。
  · 如果聲音扭曲，不要操作本裝置。在此情況下繼續使用可能導致過熱或起火。
  · 選擇搭配本裝置使用的擴大機或接收器時，請確認擴大機或接收器的輸出電平是否在本裝置的允許輸入電平範圍內（請參閱第 98 頁）。若輸出功率高於功率容量，可能會發生故障或起火。

須知

指示您必須遵守的重點，以防止產品故障、損壞或機能失常以及資料遺失。

安装

· 請勿在陽光直射、變得極熱（如靠近加熱器）或極冷、容易遭受大量灰塵或振動的地方使用本裝置。若若未遵守這一點，可能會導致本裝置的面板變形，內部組件發生故障或運作變得不穩定。

連接

- 若要連接外部裝置，請務必仔細閱讀每台裝置的手冊，並按照說明進行連接。 如果未按照說明正確處理裝置，可能會導致故障

處理

- 請勿在本裝置上擺放乙烯基、塑膠或橡膠製品。若未遵守這一點，可能會導致本裝置的面板變色或變形。

保養

- 若溫度或濕度劇烈變動，裝置表面可能會形成水滴（凝結）。若有水滴形成，請立即以軟布將其拭除。若任由水滴留置於裝置上，可能會被木製零件吸收而導致變形。 - 清潔本裝置時，請使用乾燥的軟布。使用化學品如石油醚或稀釋劑、清潔劑或化學抹布可能會導致變色或變形。

揚聲器

- 切勿觸碰振膜，否則可能會損壞振膜。

本裝置的揚聲器使用磁鐵。不要將對磁鐵敏感的物品，例如 CRT 類型的電視，時鐘，信用卡，磁碟片等放置於本裝置之上或周圍。

資訊

本裝置包括的相關功能

· 揚聲器沒有左右之分。
- 底部反射埠可能會吹出空氣。這不是故障。輸出音樂帶有重低音時經常會發生此情況。

關於本手冊的內容

· 本手冊適用於本裝置的使用者。
· 本手冊使用以下警語提供重要資訊：

警告

此內容表示「嚴重傷害或死亡的風險」。

注意

此內容表示「傷害的風險」。

須知

指出您必須遵守的重點，以防止產品故障、損壞或機能失常和資料遺失以及保護環境。

註

指出與說明有關的注意事項、關於功能的限制，以及可能有用的額外資訊。

· 本手冊中的圖例僅供說明使用。
· 本手冊中的公司名稱和產品名稱均為其各自公司的商標或註冊商標。

處置或轉讓

• 如果您打算轉讓本產品的所有權，請與產品一起附上本文件和隨附的配件。
  · 請遵循當地政府的規定來處置本產品及其配件。

關於本產品的銘牌

在位於本裝置底部的銘牌上或附近，可找到型號、序號、功率需求等相關資訊。您應將此序號記錄於下方所提供的空格內並保留本手冊作為您購買的永久憑證，以便在遭竊時有助於識別。

型號

序號

目錄

注意事項 91

功能 93

配件 93

零件名稱 94

設定揚聲器....94

安裝面罩....95

連接擴大機....96

規格....98

功能

· 2 向低音反射揚聲器系統
· 配備 “Harmonious Diaphragm” （協和震膜）
· 配備 “R.S.（Resonance Suppression） chambers” （共振抑制室），可抑制發生於震膜身後的不良共振
· 配備 “Acoustic Absorber” （調音器），可有效抑制箱內駐波
- 配備 “Twisted Flare Port”

配件

確定隨附配件齊全。

- 確定本裝置不會滑動。否則，本裝置可能會傾倒而使人受傷。

隨附的墊片用來保護揚聲器的底部及其擺放的表面。

將揚聲器直接擺放於地板或層架上時，務必在揚聲器底部（4個角）與其擺放的表面之間使用墊片，如圖所示。

須知

- 請勿使用黏著劑或雙面膠安裝墊片。否則，揚聲器底部或其擺放表面的漆面可能剝落。

註

- 當使用專用的揚聲器腳架 SPS-800A（另售）時，無需使用墊片。

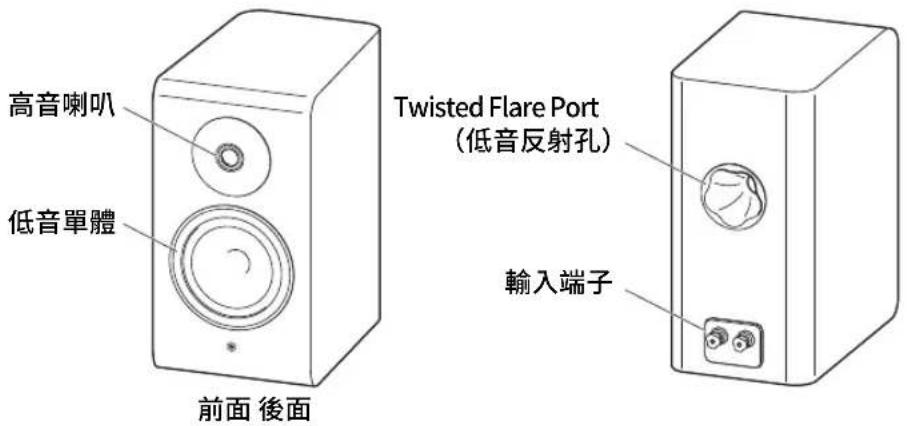

零件名稱

高音喇叭 低音單體 前面後面 Twisted Flare Port (低音反射孔) 輸入端子

設定揚聲器

■ 用作 2 聲道立體聲揚聲器

稍微將揚聲器傾向聆聽者，可獲得更好的立體聲聲像。

· 在形狀獨特或有障礙物的房間內時，視需要改變揚聲器的位置與方向，可達到有效的立體聲播放。

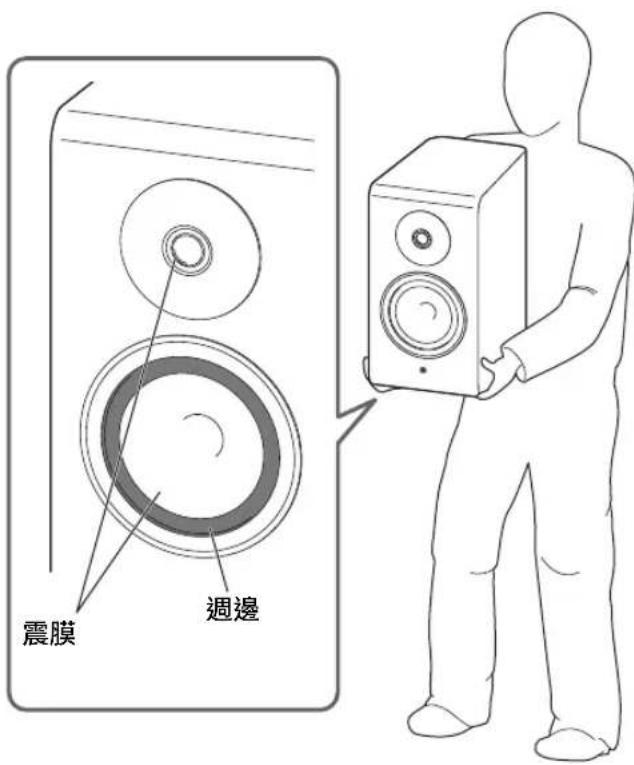

震膜 週邊

注意

- 由於拋光側表面與背面低音反射孔較為光滑，搬動時請從側邊及底部抓住揚聲器，如圖所示。

須知

• 切勿觸碰位於前面的震膜。否則，可能致使震膜損壞。
  · 本裝置採非磁性屏蔽設計。本裝置過於靠近CRT電視，可能會導致顏色失真或其他干擾。此時，請將揚聲器移離電視。

註

· 本裝置的高音單體和低音單體的震膜含有稱為雲杉的天然材料。因此，在震膜的表面上或許可看見此種材料的纖維和碎屑。由於這些並非瑕疵，而是此種天然材料的常見現象，因此並不會影響品質。
· 用於支撐低音單體震膜的週邊是精心挑選特定種類的橡膠，以提供最佳的音質。在極少數的情況下，此種橡膠可能會轉變成黃白色。對於此種橡膠白化現象不必在意，其僅僅只是橡膠組件表面處理的結果，並不會對性能造成不良影響。

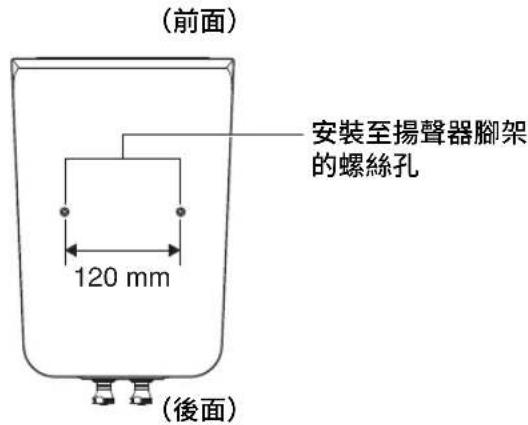

使用專用揚聲器腳架 SPS-800A（另售）時

若當作落地式揚聲器使用，請使用揚聲器底部的螺絲孔將揚聲器安裝至 SPS-800A。

關於安裝說明，另請參閱 SPS-800A 的使用說明書

(前面) 安裝至揚聲器腳架 的螺絲孔 120 mm (後面)

揚聲器底部

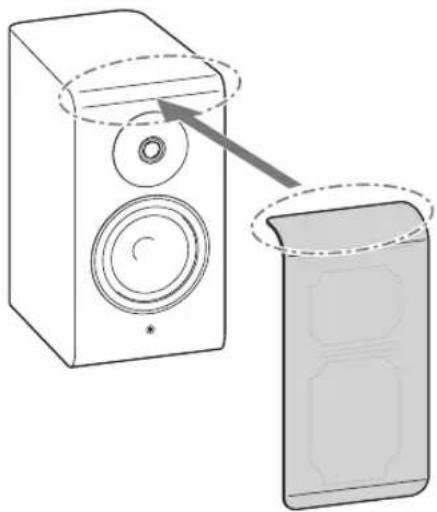

揚聲器與面罩採分開包裝。由於面罩的背面附有磁鐵，因此只須將其曲面部分對正揚聲器前面頂端的曲面，便可將其裝上。

• 請確定面罩有確實地安裝至揚聲器上。若是由於震動等原因導致面罩自揚聲器上脫落，則可能會造成損壞或故障。
• 對於揚聲器前面的任何一個震膜，切勿觸碰或過度施力。否則，聲音可能失真，或可能導致故障。
• 對於揚聲器面罩布料，切勿按壓或過度施力。否則，可能會致使其損壞。
• 面罩的背面附有磁鐵。拆下後的面罩應遠離可能會受磁鐵影響的物品（CRT 電視、手錶、磁卡等）。

連接擴大機

要連接之前，請確定已將擴大機關機。

■ 連接

擰斷纜線兩端的一部分絕緣外皮。

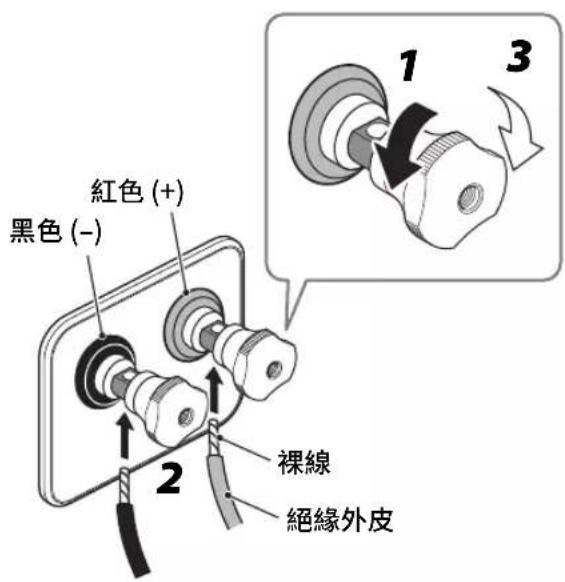

■ 連接揚聲器纜線

紅色 (+) 黑色 (-) 1 3 2 裸線 絕緣外皮

揚聲器纜線的厚度及／或材質會影響音質。因此我們建議購買高品質的揚聲器纜線，以提升至本裝置的最佳性能。

1 逆時針轉動在揚聲器後面的輸入端子旋鈕以將其鬆開。

注意

- 若是將輸入端子旋鈕完全鬆開，則其可能會掉落。避免讓嬰幼兒接觸到拆下後的旋鈕，以防其誤食。

2 將裸線部分插入輸入端子上的插孔。

註

• 端子上用於插入揚聲器纜線的插孔直徑：6.0 mm
• 切勿將揚聲器纜線的絕緣外皮插入插孔之中。否則，可能無法產生聲音。

3 順時針轉動輸入端子旋鈕以將其鎖緊並固定纜線。 確定線芯未從插孔突出。

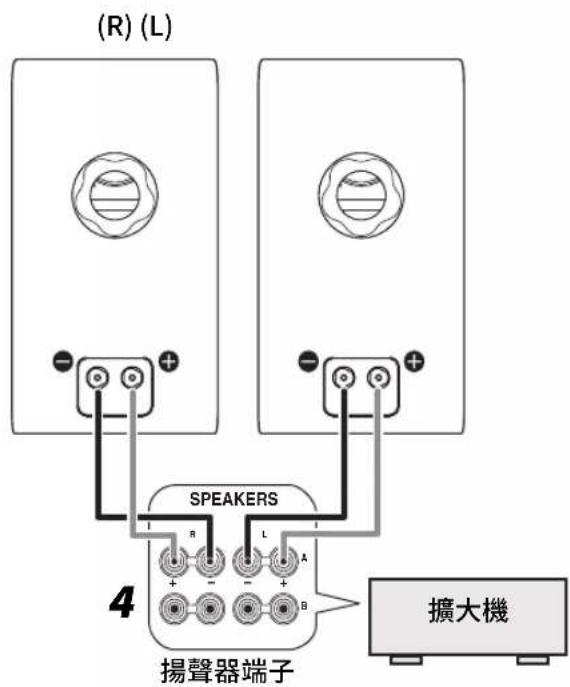

4 將揚聲器纜線連接至擴大機的 L（左）和 R（右）揚聲器端子。

註

· 本裝置的紅色端子為正極 (+)，而黑色端子為負極 (-)。
- 若是將揚聲器的極性接反，則會產生不自然的聲音。

須知

• 小心不可讓正極 (+) 和負極 (-) 揚聲器纜線的裸線接觸到彼此或其他金屬零件。否則，連接的擴大機可能會損壞。
  · 將揚聲器固定至牆壁等處。否則，手或腳可能會勾到纜線，導致本裝置翻倒。
• 請避免將擴大機的平衡器或音調控制（BASS、TREBLE等）設定至最大並以高音量輸出，或某些訊號（來自帶子快轉前進或唱盤針頭接觸唱片表面的聲音、來自訊號產生器的特定頻率或正弦波等播放聲音）的連續輸入，因為這些情況可能會導致揚聲器損壞。
• 使用額定輸出功率高於揚聲器公稱輸入功率的擴大機時，小心絕不可超過揚聲器的最大輸入。

註

· 請參閱擴大機或接收器的隨附使用說明書。

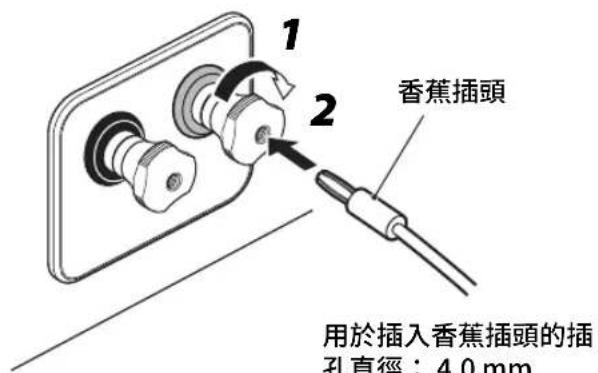

■ 使用香蕉插頭時

1 2 香蕉插頭 用於插入香蕉插頭的插孔直徑：4.0 mm

1 順時針轉動輸入端子旋鈕，將其確實鎖緊。
2 將香蕉插頭插入輸入端子旋鈕上的插孔。

規格

NS-800A

類型 2 向書架型低音反射 非磁性屏蔽類型

單體 .... 3 cm 圓頂高音單體 ×1 16 cm 圓錐低音單體 ×1

阻抗 6 Ω (最小 4.0 Ω)

頻率響應....40 Hz 至 65 kHz (-10 dB) 至 100 kHz (-30 dB)

公稱輸入功率....40 W

最大輸入功率....120 W

靈敏度....86.5 dB/2.83 V，1 m

交越頻率 2.6 kHz

尺寸（寬×高×深）……231×420×358mm

重量 13.0 kg

NS-600A

類型 2 向書架型低音反射 非磁性屏蔽類型

單體 .... 3 cm 圓頂高音單體 ×1 13 cm 圓錐低音單體 ×1

阻抗....6Ω（最小3.9Ω）

頻率響應....47 Hz 至 65 kHz (-10 dB) 至 100 kHz (-30 dB)

公稱輸入功率....40 W

最大輸入功率....120 W

靈敏度....85.5 dB/2.83 V，1 m

交越頻率....2.6 kHz

尺寸（寬×高×深）……207×383×329mm

重量 9.9 kg

* 請小心切勿超出上述的輸入功率值。

* 本使用說明書的內容為出版時最新的技術規格。請至 Yamaha 網站下載最新版本的使用說明書。

台灣山葉音樂股份有限公司

總公司：[phone] 新北市板橋區遠東路 1 號 2 樓

客服專線：0809-091388

原產國：印度尼西亞

雅马哈乐器音响（中国）投资有限公司

上海市静安区新闸路 1818 号云和大厦 2 楼

客户服务热线:400-051-7700

公司网址：https://www.yamaha.com.cn

制造商：雅马哈株式会社

制造商地址：日本静冈县滨松市中区中泽町10-1

进口商：雅马哈乐器音响（中国）投资有限公司

进口商地址：上海市静安区新闸路1818号云和大厦2楼

原产地：印度尼西亚

YAMAHA CORPORATION

10-1 Nakazawa-cho, Naka-ku, Hamamatsu, 430-8650 Japan

Yamaha Global Site

https://www.yamaha.com/

Yamaha Downloads
