用户手册 NSB951 YAMAHA

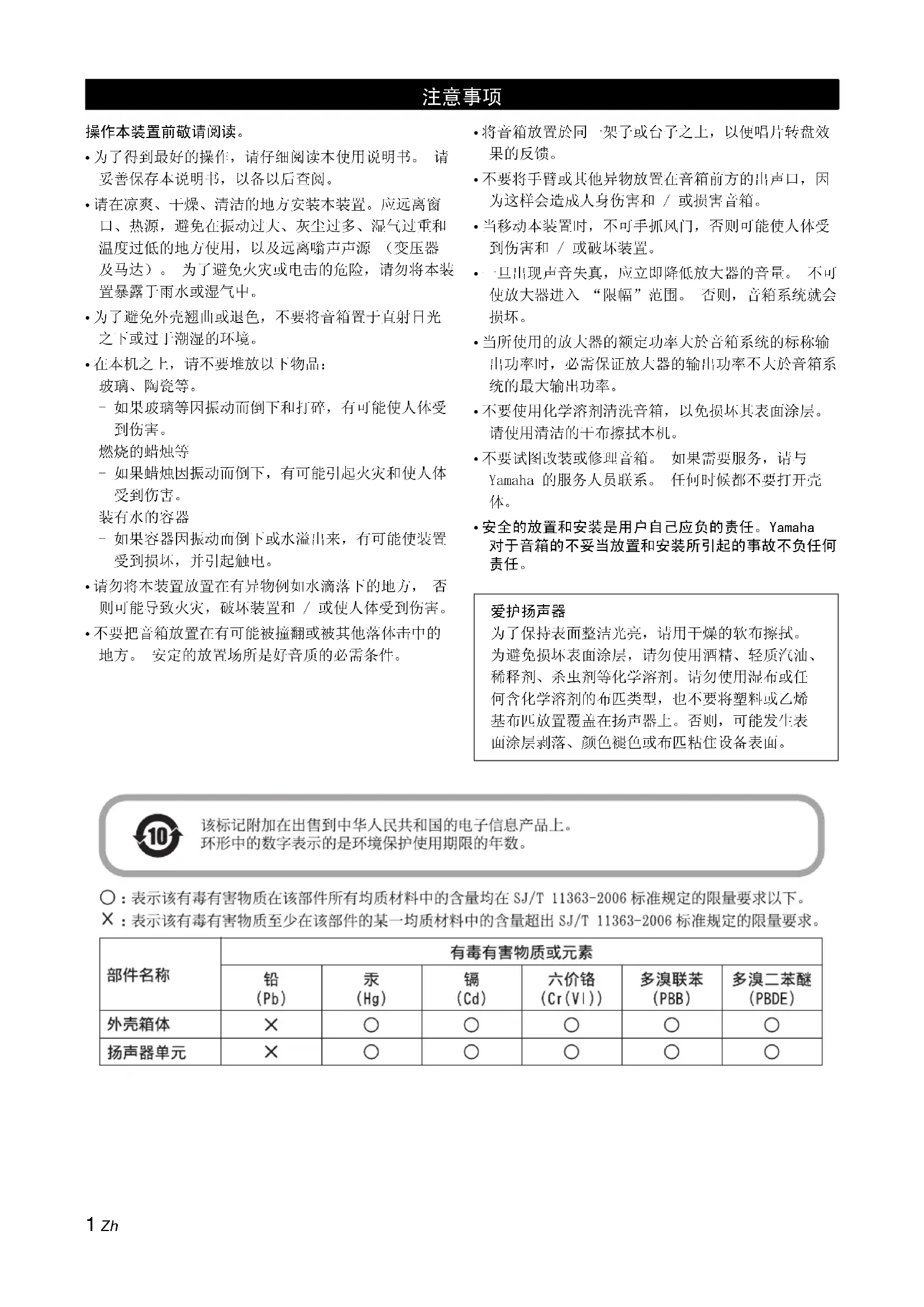

为了得到最好的操作，请仔细阅读本使用说明书。请妥善保存本说明书，以备以后查阅。
- 请在凉爽、干燥、清洁的地方安装本装置。应远离窗口、热源，避免在振动过大、灰尘过多、湿气过重和温度过低的地方使用，以及远离嗡声声源（变压器及马达）。为了避免火灾或电击的危险，请勿将本装置暴露于雨水或湿气中。
- 为了避免外壳翘曲或退色，不要将音箱置于直射日光之下或过于潮湿的环境。
- 在木机之上，请不要堆放以下物品：玻璃、陶瓷等。

• 如果玻璃等因振动而倒下和打碎，有可能使人体受到伤害。

燃烧的蜡烛等

• 如果蜡烛因振动而倒下，有可能引起火灾和使人体受到伤害。

装有水的容器

• 如果容器因振动而倒下或水溢出来，有可能使装置受到损坏，并引起触电。

• 请勿将木装置放置在有异物例如水滴落下的地方，否则可能导致火灾，破坏装置和/或使人体受到伤害。

• 不要把音箱放置在有可能被撞翻或被其他落体击中的地方。 安定的放置场所是好音质的必需条件。

• 将音箱放置於同一架子或台子之上，以便唱片转盘效果的反馈。

• 不要将手臂或其他异物放置在音箱前方的出声口，因为这样会造成人身伤害和/或损害音箱。
• 当移动本装置时，不可手抓风门，否则可能使人体受到伤害和/或破坏装置。
• 一旦出现声音失真，应立即降低放大器的音量。不可使放大器进入“限幅”范围。否则，音箱系统就会损坏。
• 当所使用的放大器的额定功率大於音箱系统的标称输出功率时，必需保证放大器的输出功率不大於音箱系统的最大输出功率。
• 不要使用化学溶剂清洗音箱，以免损坏其表面涂层。请使用清洁的干布擦拭本机。
• 不要试图改装或修理音箱。如果需要服务，请与Yamaha的服务人员联系。任何时候都不要打开壳体。
• 安全的放置和安装是用户自己应负的责任。Yamaha对于音箱的不妥当放置和安装所引起的事故不负任何责任。

爱护扬声器

为了保持表面整洁光亮，请用干燥的软布擦拭。为避免损坏表面涂层，请勿使用酒精、轻质汽油、稀释剂、杀虫剂等化学溶剂。请勿使用湿布或任何含化学溶剂的布匹类型，也不要将塑料或乙烯基布匹放置覆盖在扬声器上。否则，可能发生表面涂层剥落、颜色褪色或布匹粘住设备表面。

该标记附加在出售到中华人民共和国的电子信息产品上。环形中的数字表示的是环境保护使用期限的年数。

：表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。 × ：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。

格栅是从扬声器上拆下的，分开包装。小心不要将其弄丢。

将音箱安放在稳固，无震动的表面上，或者牢靠的支架上。

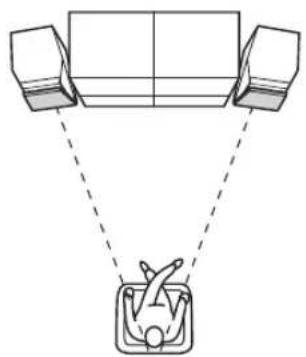

■使用2通道立体音箱

如果将音箱朝向听音者稍微倾斜，则会得到更好的音响效果。

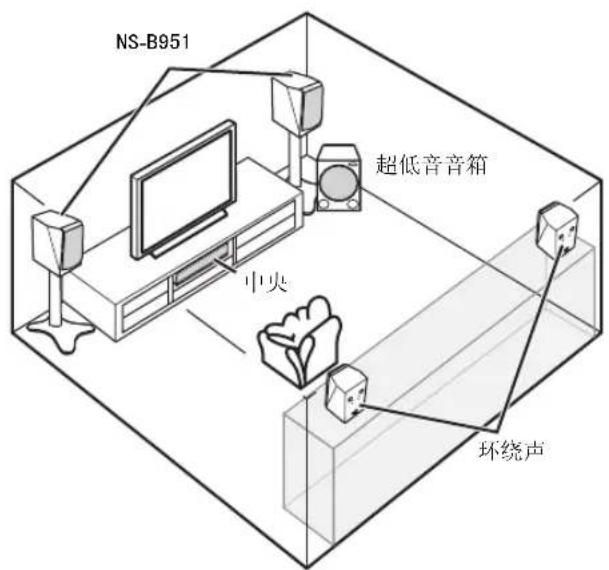

■在多通道系统中使用前置音箱

将音箱置於电视机的两侧。音箱的位置非常重要，因为它制约整个多通道音箱系统的音响质量。根据您的听音位置安放音箱，具体细节可以参考您的放大器的用户使用说明书。

音箱布局图

注意

将扬声器放置在距离CRT电视过近的地方，会影响图像的色彩或发出嗡嗡声。发生此类情况时，请将扬声器移到距离电视至少20厘米的地方。LCD电视和等离子电视不存在上述问题。

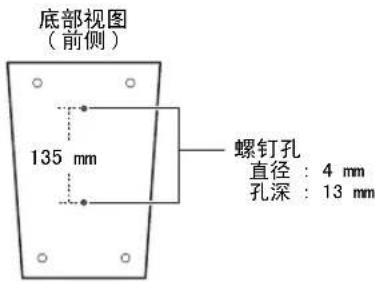

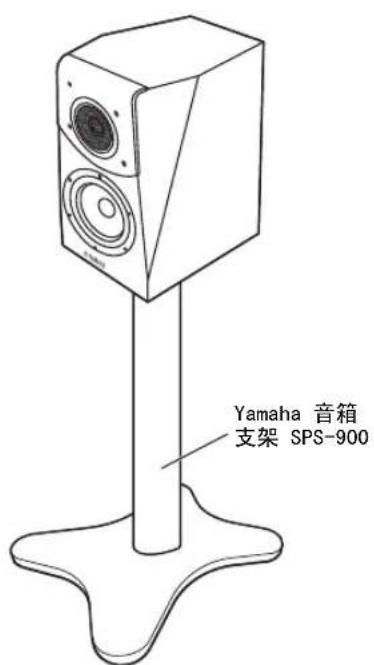

当安装在SPS-900时，您可以将木音箱当作落地式音箱使用。

此时，可以使用本机底部的螺钉孔。

• 关于安装的详情，请参考SPS-900的组装说明。

注意

• 为了避免被松弛的音箱缆线绊倒，请将其固定到墙壁上。
• 不要使用钉子或粘合剂把音箱固定在支架上。长时间使用和振动会造成成本机脱落。
• 不要将缆线挤压在音箱和支架之间。

与放大器相连接

本音箱系统可以使用标准连接和双线连接。在连接之前，请首先关闭放大器电源。

■连接

您需要市画出售的音箱缆线。

#

音箱缆线的尺寸和/或材料影响音响的质量。所以，我们建议您购买高质量的音箱缆线以充分发挥本机的效能。

注意

·用缆线一侧的一根线连接音箱及放大器侧的正极（+）端子。用缆线的另一侧的一根线连接另一对负极（-）端子。
- 将一只音箱连接到放大器的左侧（L）端子；将另一只音箱连接到放大器的右侧（R）端子。请注意不要将极性 (+, -) 接错。如果一只音箱的极性接错，则声音听起来就不自然，并且缺乏低音。
- 如果使用放大器时额定输出功率高于扬声器的标称输入功率，请小心不要超过扬声器的最大输入功率。
- 如果以较高的音量水平连续输出某些声音，可能会损坏扬声器。例如，如果从测试光盘连续输出正弦波或从电子仪器连续输出低音等等，或者唱机转盘的唱针接触到碟片的表面，则应降低音量水平，以防损坏扬声器。
·请参见放大器或接收机附带的使用说明书。

如何连接：

松开旋柄。

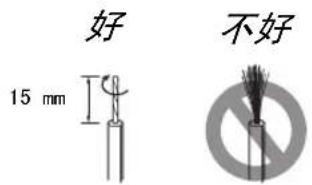

2如下所示，剥去每根电缆末端 15mm 绝缘层，然后将露出的导线整齐并紧紧地拧在一起。

③ 插入裸线。
4拧紧旋柄，紧固导线。
轻拉端子附近的缆线，确认连接是否牢靠。

注意

• 不要使缆线裸露的部分互相接触，因为这样会损坏音箱和/或放大器。
• 不要将绝缘皮插入孔内。不会发出声音。

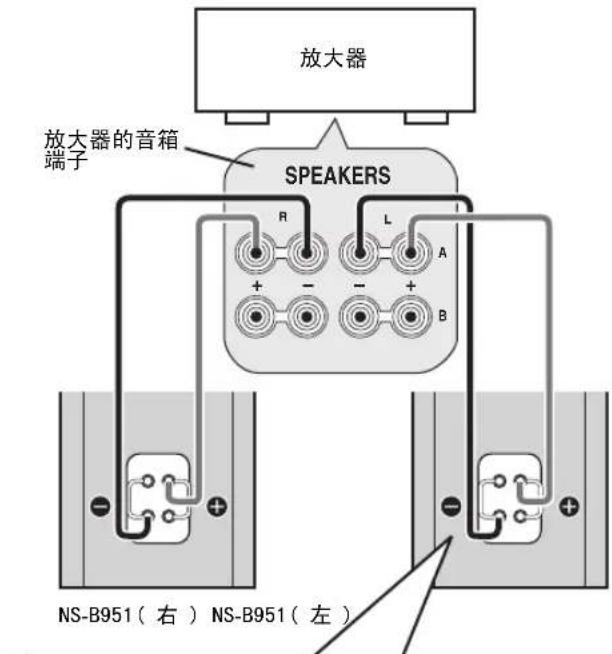

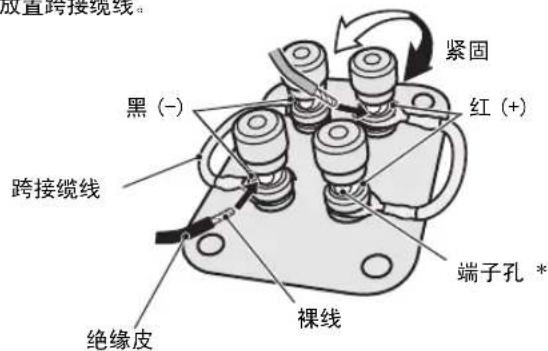

<标准连接>

当连接音箱缆线时，在适当的位置放置跨接缆线。

当连接时，在适当的位置放置跨接缆线。

连接 + 音箱缆线到上方红色端子；然后连接 - 扬声器缆线到下方黑色端子。

• 端子孔直径 5 mm。

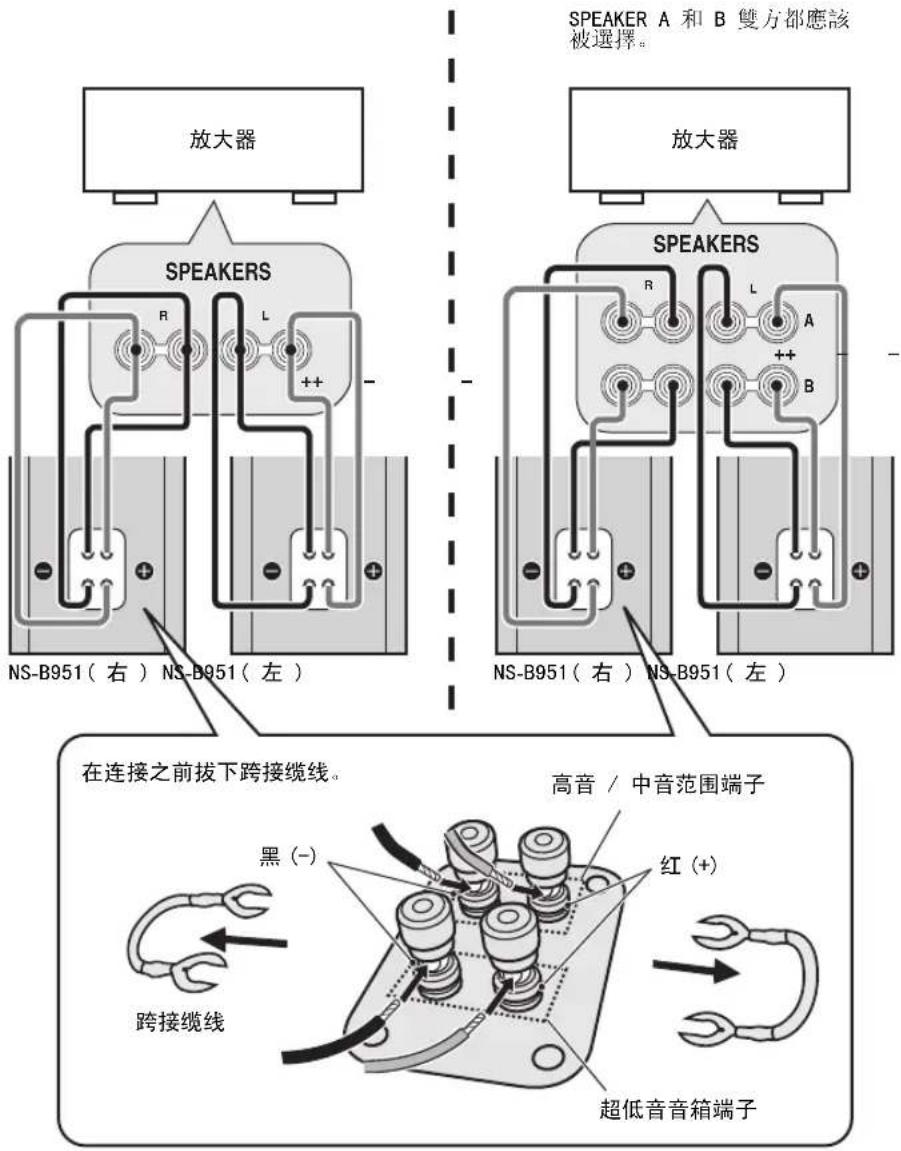

<双线连接>

在连接之前拔下跨接缆线。本扬声器系统可以使用双线连接。在连接扬声器到放大器的输出端子时，要使用超低音扬声器和高音/中音范围的两对导线，这和标准连接不同。这样的连接可以降低导线电阻和扬声器的驱动电流所引起的调节失真。所以，可以得到更加纯真的音响质量。

使用双线连接时，首先要去掉端子上的连接片，然后分别使用两对导线，将超低音扬声器和高音/中音范围扬声器连接到放大器。

当您的放大器仅有一组扬声器输出端子时。

当您的放大器有两组扬声器输出端子时。

当使用香蕉插头时

1拧紧端子的旋柄。
将香蕉插头插入。

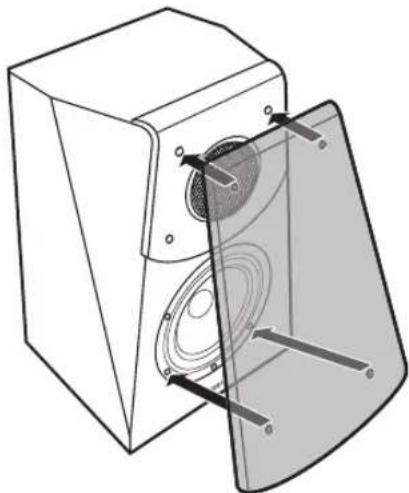

安装网栅

扬声器和网栅分别装箱。若要安装网栅，请将网栅背面的六个凸片（磁铁）对准相对的六个孔。

注意

• 当网栅去除后，请不要用手触摸扬声器或用工具对其施加额外的作用力。
  ·网栅背面拥有磁铁。当您不使用网栅时，请不要将其放置在诸如电视机、钟表、磁卡、磁盘等可能会受磁铁影响的物体附近。

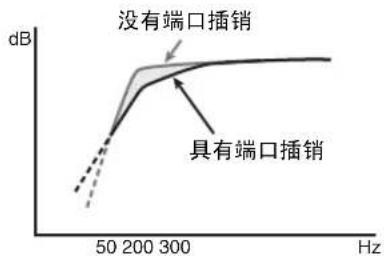

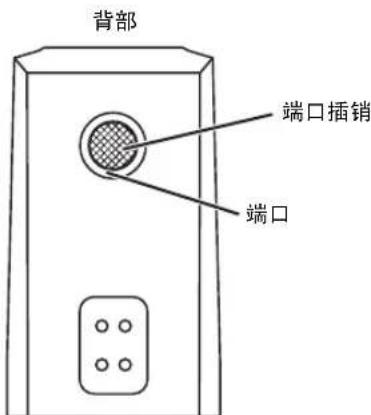

关于端口插销

本机背部的端口具有端口插销，用来调节低音水平。当您期望增加低音水平时，请去掉该插销。

低音范围特性：

规格

类型. 2-路低音反射音箱系统

无磁性屏蔽类型

驱动器. 16 cm 圆锥超低音音箱

3cm铝制圆顶高音音箱

阻抗. 6Ω

频率响应. 45 Hz 到 50 kHz (10 ~dB)

到 100kHz （-30dB）

标称输入功率. 30W

最大输入功率. 120W

敏感度. 88 dB/2.83 V/m

交差频率. 3 kHz

外形尺寸（宽x高x长）……220x380x353mm

重量. 9.6 kg

·因为产品改良的缘故，规格可能时有变更，恕不另行通知。
·请注意输入功率不可超过上述规格。
- 木信号不包括音箱缆线。
