MANUAL DE USUARIO NSB951 YAMAHA

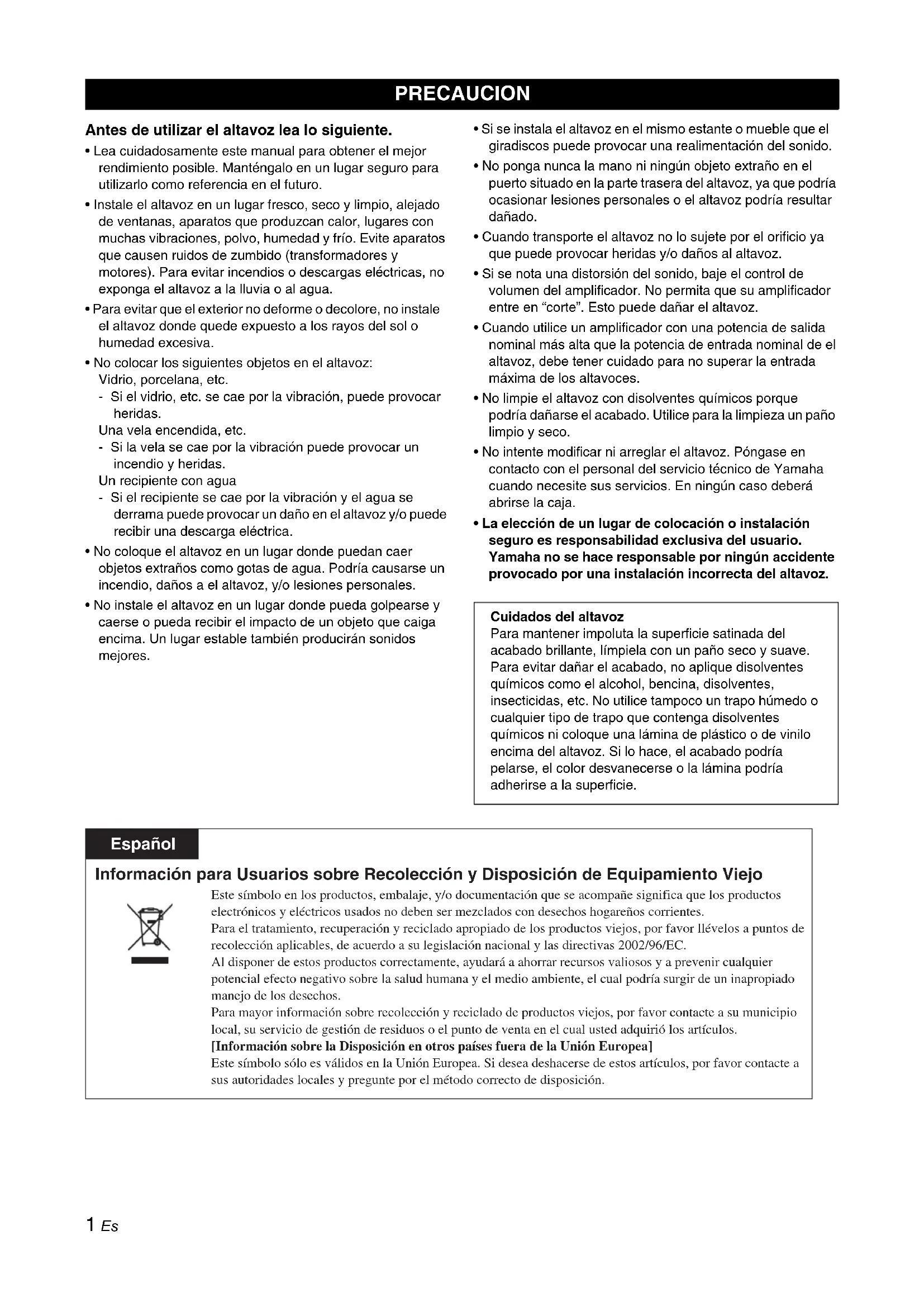

• Lea cuidadosamente este manual para obtener el mejor rendimiento posible. Manténgalo en un lugar seguro para utilizarlo como referencia en el futuro.

• Instale el altavoz en un lugar fresco, seco y limpio, alejado de ventanas, aparatos que produzcan calor, lugares con muchas vibraciones, polvo, humedad y frío. Evite aparatos que causen ruidos de zumbido (transformadores y motores). Para evitar incendios o descargas eléctricas, no exponga el altavoz a la lluvia o al agua.

• Para evitar que el exterior no deforme o decolore, no instale el altavoz donde quede expuesto a los rayos del sol o humedad excesiva.

• No colocar los siguientes objetos en el altavoz: Vidrio, porcelana, etc. - Si el vidrio, etc. se cae por la vibración, puede provocar heridas. Una vela encendida, etc. - Si la vela se cae por la vibración puede provocar un incendio y heridas. Un recipiente con agua - Si el recipiente se cae por la vibración y el agua se derrama puede provocar un daño en el altavoz y/o puede recibir una descarga eléctrica.

• No coloque el altavoz en un lugar donde puedan caer objetos extraños como gotas de agua. Podría causarse un incendio, daños a el altavoz, y/o lesiones personales.

• No instale el altavoz en un lugar donde pueda golpearse y caerse o pueda recibir el impacto de un objeto que caiga encima. Un lugar estable también producirán sonidos mejores.

• Si se instala el altavoz en el mismo estante o mueble que el giradiscos puede provocar una realimentación del sonido.

• No ponga nunca la mano ni ningún objeto extraño en el puerto situado en la parte trasera del altavoz, ya que podría ocasionar lesiones personales o el altavoz podría resultar dañado.

• Cuando transporte el altavoz no lo sujete por el orificio ya que puede provocar heridas y/o daños al altavoz.

• Si se nota una distorsión del sonido, baje el control de volumen del amplificador. No permita que su amplificador entre en “corte”. Esto puede dañar el altavoz.

• Cuando utilice un amplificador con una potencia de salida nominal más alta que la potencia de entrada nominal de el altavoz, debe tener cuidado para no superar la entrada máxima de los altavoces.

• No limpie el altavoz con disolventes químicos porque podría dañarse el acabado. Utilice para la limpieza un paño limpio y seco.

• No intente modificar ni arreglar el altavoz. Póngase en contacto con el personal del servicio técnico de Yamaha cuando necesite sus servicios. En ningún caso deberá abrirse la caja.

• La elección de un lugar de colocación o instalación seguro es responsabilidad exclusiva del usuario. Yamaha no se hace responsable por ningún accidente provocado por una instalación incorrecta del altavoz. PRECAUCION Cuidados del altavoz Para mantener impoluta la superficie satinada del acabado brillante, límpiela con un paño seco y suave. Para evitar dañar el acabado, no aplique disolventes químicos como el alcohol, bencina, disolventes, insecticidas, etc. No utilice tampoco un trapo húmedo o cualquier tipo de trapo que contenga disolventes químicos ni coloque una lámina de plástico o de vinilo encima del altavoz. Si lo hace, el acabado podría pelarse, el color desvanecerse o la lámina podría adherirse a la superficie. Español Información para Usuarios sobre Recolección y Disposición de Equipamiento Viejo Este símbolo en los productos, embalaje, y/o documentación que se acompañe significa que los productos electrónicos y eléctricos usados no deben ser mezclados con desechos hogareños corrientes. Para el tratamiento, recuperación y reciclado apropiado de los productos viejos, por favor llévelos a puntos de recolección aplicables, de acuerdo a su legislación nacional y las directivas 2002/96/EC. Al disponer de estos productos correctamente, ayudará a ahorrar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud humana y el medio ambiente, el cual podría surgir de un inapropiado manejo de los desechos. Para mayor información sobre recolección y reciclado de productos viejos, por favor contacte a su municipio local, su servicio de gestión de residuos o el punto de venta en el cual usted adquirió los artículos. [Información sobre la Disposición en otros países fuera de la Unión Europea] Este símbolo sólo es válidos en la Unión Europea. Si desea deshacerse de estos artículos, por favor contacte a sus autoridades locales y pregunte por el método correcto de disposición.2 Es English Español La rejilla está separada del altavoz y embalada por separado. Tenga cuidado de no perderla. Coloque los altavoces sobre una superficie resistente y libre de vibraciones, o sobre una base bien construida. ■ Empleo como altavoces estéreo de 2 canales Se obtendrán mejores imágenes estéreo cuando se ponen los altavoces un poco girados hacia los oyentes. ■ Utilización como altavoces delanteros en un sistema multicanal Sitúe los altavoces a ambos lados del televisor. La situación de los altavoces es importante, porque controla toda la calidad del sonido en un sistema de canales múltiples. Sitúe los altavoces basándose en su posición de audición siguiendo los procedimientos del manual de instrucciones suministrado con su amplificador. Si sitúa los altavoces demasiado cerca de un televisor TRC, afectaran al color de la imagen o provocarán un zumbido. En ese caso, aleje los altavoces del televisor como mínimo 20 cm. Esto no sucede con los televisores de plasma o LCD.

SITUACIÓN DE LOS ALTAVOCES

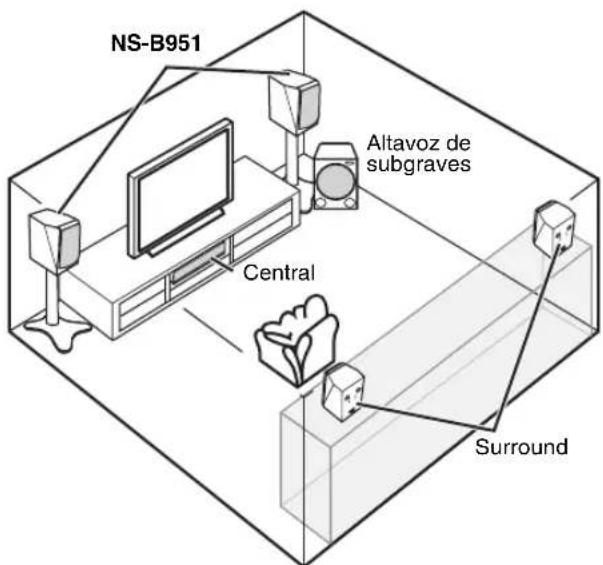

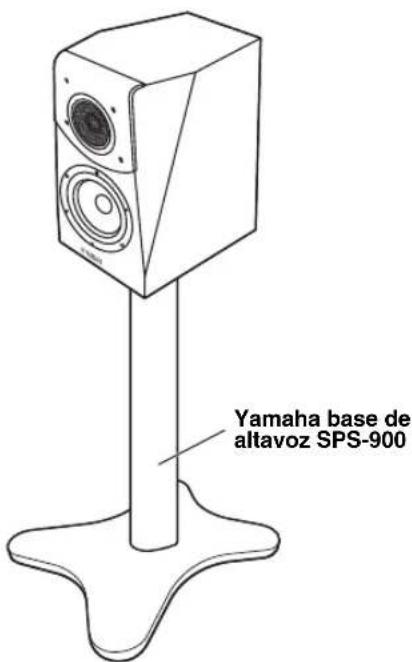

Imagen de disposición de los altavoces Nota NS-B951SurroundAltavoz de subgravesCentral Base de altavoz Yamaha SPS-900 (opción) Puede utilizar esta unidad como altavoz con base en el suelo cuando la instala en una SPS-900. En este caso, use agujeros roscados de la parte inferior de esta unidad.

• Para conocer detalles de la instalación, consulte las instrucciones de ensamblaje de la SPS-900.

• Para evitar accidentes debidos a enredos en los cables sueltos, fíjelos al suelo.

• No fije el altavoz a la base con clavos, adhesivos, etc. El uso prolongado y las vibraciones pueden causar la caída de esta unidad.

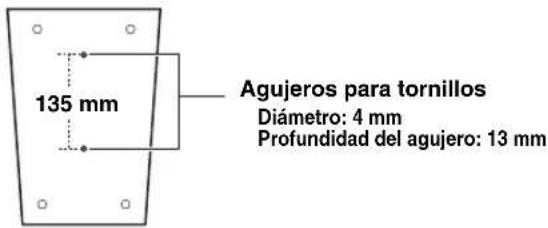

• No pellizque los cables entre el altavoz y la base. Notas Yamaha base de altavoz SPS-900Agujeros para tornillosDiámetro: 4 mmProfundidad del agujero: 13 mmVista de la parte inferior(Lado delantero)135 mm3 Es Este sistema de altavoces es apto para las conexiones estándar y de doble cable. Antes de realizar las conexiones, asegúrese de que el amplificador está apagado. ■ CONEXIONES Necesita un cable de altavoz de venta en el comercio.

El tamaño y/o el material del cable del altavoz afecta a la calidad del sonido. Por lo tanto, le recomendamos adquirir uno de alta calidad para sacar el máximo provecho de esta unidad.

• Conecte los terminales + en el amplificador y los altavoces utilizando un lado del cable. Conecte los terminales – en ambos componentes utilizando el otro lado del cable.

• Conecte un altavoz a las terminales izquierdas (L) de su amplificador, y otro altavoz a las terminales derechas (R), asegúrese de no invertir las polaridades (+, –). Si un altavoz se conecta con la polaridad invertida, el sonido no será natura y habrá ausencia de bajos.

• Cuando utilice un amplificador con una potencia de salida nominal más alta que la potencia de entrada nominal del altavoz, debe tener cuidado para no superar la entrada máxima del altavoz.

• El altavoz puede dañarse si ciertos sonidos salen continuamente a gran nivel de volumen. Por ejemplo, si salen continuamente las ondas senoidales de un disco de prueba, sonidos de graves de instrumentos electrónicos, etc., o cuando la aguja de un giradiscos toca la superficie del disco, reduzca el nivel del volumen para evitar que se dañe el altavoz.

• Refiérase al manual de instrucciones suministrado con el amplificador o el receptor. Como conectar: 1 Afloje el nudo. 2 Quite 15 mm de recubrimiento aislante en los extremos de cada cable del altavoz y tuérzalos con firmeza, tal como se indica a continuación. 3 Introduzca el cable pelado en el agujero. 4 Apriete el nudo y fije los cables. 5 Tire ligeramente del cable en el terminal para verificar que está firmemente conectado.

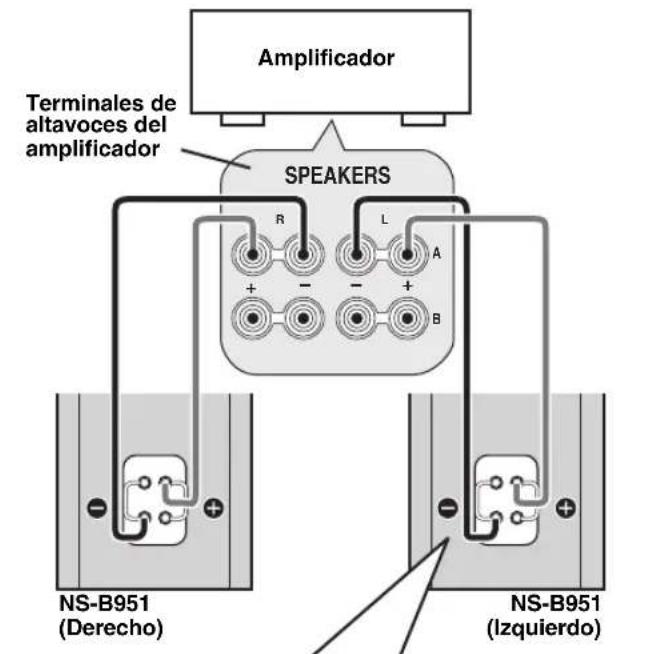

• No deje que los cables pelados se toquen pues el altavoz y/o el amplificador se pueden dañar.• No introduzca el recubrimiento aislante en el agujero. Puede que no salga el sonido. <Conexiones estándar> Cuando conecte el cable del altavoz, deje los cables de puente en su lugar.

CONEXIONES CON EL AMPLIFICADOR

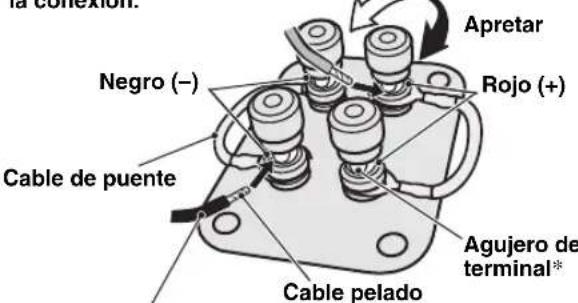

Apretar Aflojar Recubrimiento aislante Cable pelado NS-B951 (Derecho) NS-B951 (Izquierdo) Amplificador Terminales de altavoces del amplificador Cable de puente Rojo (+) Negro (–) Agujero de terminal* Conecte el cable de altavoz + al terminal rojo superior y luego el cable de altavoz – al terminal negro inferior. *El agujero de terminal tiene 5 mm de diámetro. Deje los cables de puente en su lugar cuando haga la conexión.4 Es

CONEXIONES CON EL AMPLIFICADOR

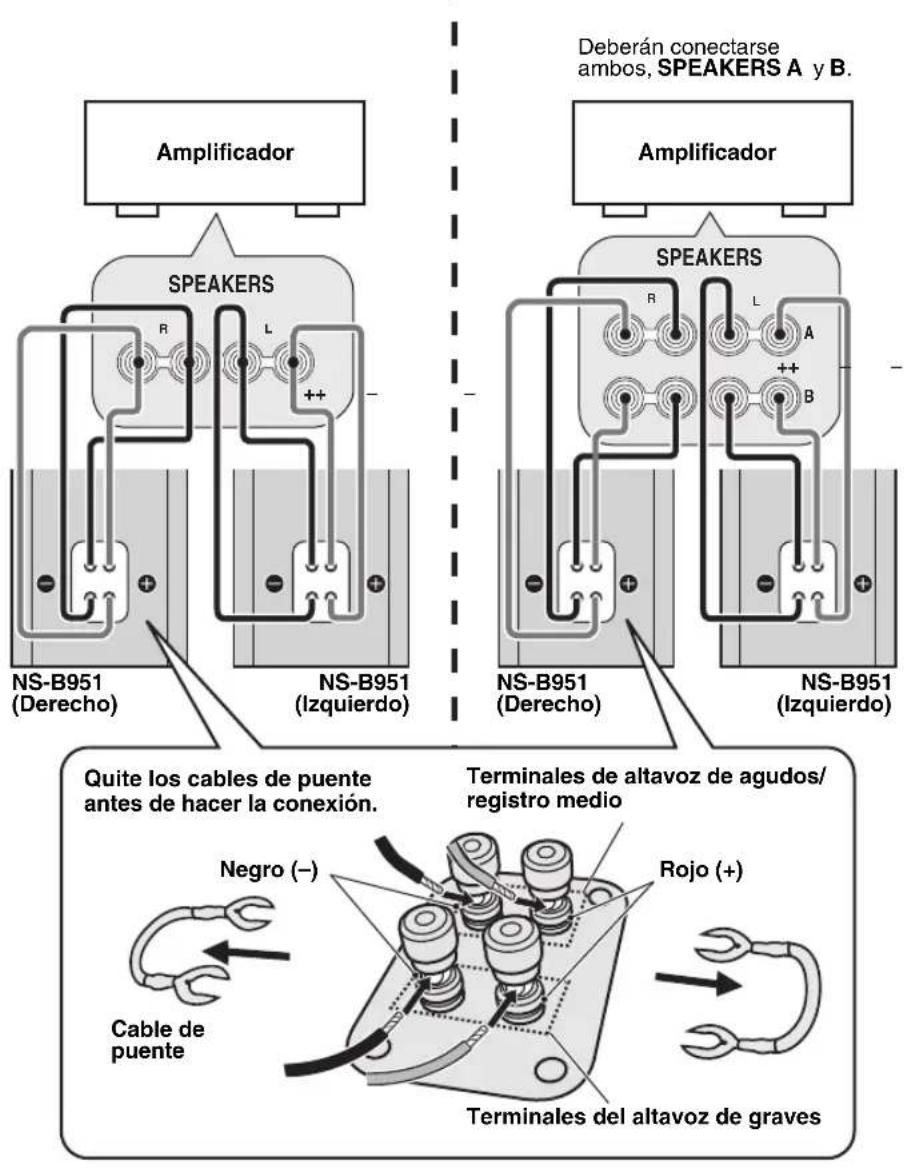

English Español <Conexiones de doble cable> SPEAKERS

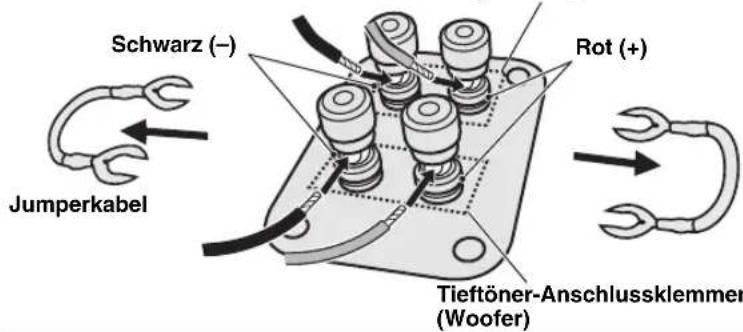

Rojo (+)Negro (–)Terminales del altavoz de gravesNS-B951 (Derecho)NS-B951(Izquierdo)AmplificadorCable de puenteAmplificadorNS-B951 (Derecho)NS-B951(Izquierdo)Terminales de altavoz de agudos/registro medioDeberán conectarse ambos, SPEAKERS A y B. Cuando su amplificador tenga dos juegos de terminales de salida de altavoces. Cuando su amplificador sólo tenga un juego de terminales de salida de altavoces. Quite los cables de puente antes de hacer la conexión. Para conectar el altavoz a las terminales de salida del amplificador, dos pares de cable s para cada altavoz de graves y agudos/registro medio son utilizados en vez de conexiones estándar. Este tipo de conexión disminuye la distorsión de modulación causada por la resistencia eléctrica de los cables y la corriente circulante de los altavoces. Por lo tanto, se puede esperar una calidad de sonido pura. Para utilizar conexiones de doble cable, retire primero las barras pequeñas de los terminales, y luego conecte el altavoz de graves y de agudos/registro medio al amplificador separadamente utilizando dos pares de cables. Quite los cables de puente antes de hacer la conexión. Cuando se utilice una clavija banana 1 Apriete el nudo del terminal. 2 Inserte la clavija banana en el terminal.

Clavija banana5 Es El altavoz y la cubierta están embalados por separado. Para colocar la cubierta, alinee los seis salientes (imanes) del lateral trasero de la cubierta con las seis pinzas correspondientes.

• Cuando se extraiga la cubierta, tenga cuidado de no tocar la parte vibrante de los altavoces con las manos ni de ejercer fuerza excesiva con herramientas.

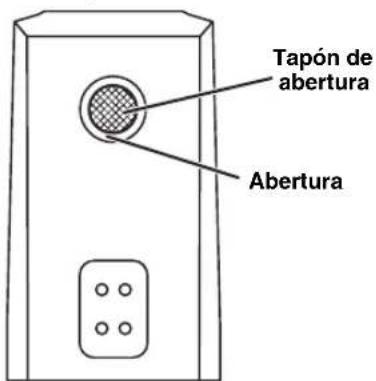

• En el lateral trasero de la cubierta hay unos imanes. Cuando no utilice la cubierta, no la ponga cerca de objetos que puedan resultar afectados por los imanes, como por ejemplo televisores, relojes, tarjetas magnéticas, disquetes, etc. La abertura del panel posterior de esta unidad tiene un tapón de abertura que sirve ajustar el nivel de los graves. Cuando usted quiera aumentar el nivel de los graves, retire el tapón de abertura. Tipo ................. Sistema de altavoz reflejo de grave de 2 vías tipo blindado no magneticamente Controlador .................................... Woofer de cono de 16 cm Bafle de agudos con bóveda de aluminio de 3 cm Impedancia nominal .......................................................... 6 Ω Respuesta de frecuencias...............45 Hz a 50 kHz ( – 10 dB) a 100 kHz ( – 30 dB) Potencia de entrada nominal ..........................................30 W Potencia de entrada máxima ........................................120 W Sensibilidad.................................................... 88 dB/2,83 V/m Frecuencia de cruce....................................................... 3 kHz Dimensiones (An x Al x Prf) ....................220 x 380 x 353 mm Peso .............................................................................. 9,6 kg

• Especificaciones sujetas a cambios sin previo aviso debido a mejoras del producto.

• Deberá tenerse cuidado en no exceder los valores de potencia de entrada arriba indicados.

• Con este modelo no se incluye un cable de altavoz.

FIJACIÓN DE LA CUBIERTA

ACERCA DEL TAPÓN DE LA
