MANUAL DE USUARIO NS-800A YAMAHA

Manual de Instrucciones

La finalidad de las precauciones siguientes es evitar lesiones al usuario y otras personas y daños materiales. Además, ayudarán al usuario a utilizar esta unidad de forma correcta y segura. Es importante seguir estas instrucciones.

Después de leer este manual, es importante guardarlo en un lugar seguro donde pueda consultarlo en cualquier momento.

• Asegúrese de solicitar las inspecciones o reparaciones al distribuidor a quien compró la unidad o al Servicio técnico de Yamaha.
• Yamaha no se hace responsable de sus lesiones o los daños a sus productos debidos a uso inapropiado o modificaciones de la unidad.
• Este producto es para hogares corrientes. No lo utilice para aplicaciones que requieran un alto nivel de fiabilidad, tales como la gestión de vidas humanas, atención sanitaria o activos de valor elevado.

ADVERTENCIA

Este contenido está relacionado con "riesgo de lesiones graves o muerte".

Si observa cualquier anomalía

• Si surge cualquiera de las siguientes anomalías, apague inmediatamente los amplificadores y receptores.
• La unidad emite humo, sonidos u olores no habituales.
• Algun material extraño o agua ha caído en el interior de la unidad.
• Se produce una pérdida repentina de sonido durante el uso.
• La unidad presenta alguna grieta u otro signo de deterioro.
  Si continúa usando la unidad, existe riesgo de descarga eléctrica, incendio o avería. Solicite inmediatamente una inspección o reparación al distribuidor a quien compró la unidad o al Servicio técnico de Yamaha.

Instalación

• Monte e instale esta unidad siguiendo las instrucciones del manual. Si se cae o se vuelca puede causar lesiones o daños.
• Una vez terminada la instalación, confirme que es segura y fiable. Realice también inspecciones de seguridad periódicamente. De lo contrario, los dispositivos podrían caerse y provocar lesiones.
• Fije siempre el cable del altavoz a una pared o similar. Si se enreda los pies o las manos en el cable, los altavoces podrían caerse o volcarse y provocar averías o lesiones.

No desmonte la unidad

• No desmonte ni modifique nunca esta unidad. De no seguirse estas instrucciones, existe riesgo de incendio, descargas eléctricas, lesiones o averías.

Advertencia sobre el agua

• No exponga la unidad a la lluvia, ni la use cerca del agua o en lugares donde haya mucha humedad o donde pueda gotear agua, ni le ponga encima recipientes (como jarrones, botellas o vasos) que contengan líquido, ya que puede derramarse y penetrar en el interior del aparato. Si cualquier líquido, como el agua, penetra en la unidad, existe riesgo de incendio, descargas eléctricas o averías.

Advertencia sobre el contacto con fuego

- No coloque objetos ardientes ni llamas abiertas cerca de la unidad, ya que existe riesgo de incendio.

Manipulación

- Asegúrese de que la unidad no se le caiga y no la someta a ningún impacto fuerte. De no seguirse estas instrucciones, existe riesgo de descargas eléctricas, incendio o averías.

ATENCIÓN

Este contenido está relacionado con “riesgo de lesiones”.

Instalación

• No instale la unidad en un lugar donde pueda entrar en contacto con gases corrosivos o aire salobre, o bien en lugares donde haya un exceso de humo o vapor. Si ocurriera, podría dar lugar a un funcionamiento defectuoso.
• No coloque la unidad sobre superficies inestables, donde pueda caerse o volcarse por accidente y provocar lesiones.
• Procure no estar cerca de la unidad si se produce algún desastre natural como, por ejemplo, un terremoto. Dado que la unidad podría volcar o caerse y causar lesiones, aléjese de ella rápidamente y vaya a un lugar seguro.
• Antes de mover esta unidad, asegúrese de desconectar todos los cables de conexión. De no seguirse estas instrucciones, existe riesgo de deterioro de los cables o de que usted u otra persona tropiecen con ellos y se caigan.

Pérdida auditiva

• No utilice la unidad a un volumen alto o incómodo durante un periodo prolongado, ya que podría provocarle una pérdida de audición permanente. Si experimenta alguna pérdida auditiva u oye pitidos, consulte a un médico.
• Antes de conectar la unidad a otros dispositivos, desconecte la alimentación de todos ellos. De no seguirse estas instrucciones, existe riesgo de pérdida de audición, descarga eléctrica o daños en el dispositivo.

Manipulación

• No introduzca las manos ni los dedos en el puerto bass reflex (orificio en la parte posterior) de esta unidad. De no seguirse estas instrucciones, existe riesgo de lesiones.
• No introduzca ningún material extraño, como objetos metálicos o papel, en el puerto bass reflex (orificio en la parte posterior) de esta unidad. De no seguirse estas instrucciones, existe riesgo de incendio, descargas eléctricas o averías.
• Mantenga las partes pequeñas fuera del alcance de los niños. Estos podrían ingerirlas por accidente.
• No haga lo siguiente:
• Subirse encima del equipo o sentarse en él.
• Poner objetos pesados encima del equipo.
  – Ejercer una fuerza excesiva sobre los terminales de entrada, etc.
• Apoyarse sobre el equipo.
  De lo contrario, se pueden producir lesiones o daños en el equipo.
• No tire de los cables conectados para evitar lesiones o daños en la unidad debidos a caídas.
• No utilice la unidad si el sonido se escucha distorsionado. El uso prolongado en este estado podría provocar el recalentamiento y, en consecuencia, un incendio.
• Cuando seleccione un amplificador o un receptor para utilizar con esta unidad, compruebe que el nivel de salida del amplificador o del receptor está dentro del nivel de entrada permitido por esta unidad (ver página 50). Si la potencia de salida es mayor que la capacidad de potencia, puede provocarse una avería o un incendio.

AVISO

Indica puntos que debe observar para evitar averías, daños o mal funcionamiento del producto, así como pérdidas de datos.

Instalación

- No use esta unidad en una ubicación que esté expuesta a la luz solar directa, que alcance temperaturas demasiado altas (por ejemplo, al lado de una estufa) o bajas ni que esté sometida a cantidades excesivas de polvo o vibraciones. De no seguirse estas instrucciones, existe riesgo de que el panel de la unidad se deforme, de que sus componentes internos se averíen o de que el funcionamiento sea inestable.

Conexiones

- Si va a conectar unidades externas, asegúrese de leer detenidamente el manual de cada una de ellas y de conectarlas de acuerdo con las instrucciones. Manipular la unidad sin atenerse a las instrucciones puede provocar averías.

Manipulación

- No coloque productos de vinilo, plástico o caucho sobre esta unidad. De no seguirse estas instrucciones, el panel de la unidad podría decolorarse o deformarse.

Mantenimiento

- Si la temperatura o la humedad cambian drásticamente, es posible que se formen gotas de agua (condensación) en la superficie de la unidad. Si se forman gotas de agua, limpielas de inmediato con un paño suave. Si se dejan gotas de agua sobre la unidad, es posible que las partes de madera las absorban, lo que provocará deformación. - Para limpiar la unidad, utilice un paño suave y seco. No use productos químicos como bencina, disolventes, detergentes o bayetas impregnadas de productos químicos, pues podrían provocar decoloraciones o deformaciones.

Altavoces

- No toque el diafragma. Si lo hace, puede dañarlo.

Los altavoces de esta unidad utilizan imanes. No coloque sobre esta unidad ni a su lado objetos sensibles al magnetismo, como por ejemplo TV que tengan tubo de rayos catódicos (CRT), relojes, tarjetas de crédito, disquetes, etc.

Información

Acerca de las funciones incluidas en la unidad

• Los altavoces no tienen distinción entre izquierda y derecha.
• Por el puerto bass reflex puede expulsarse aire. Esto no indica un mal funcionamiento. Es algo que ocurre muy a menudo cuando se reproduce música con graves intensos.

Acerca del contenido de este manual

• Este manual está dirigido a los usuarios de esta unidad.
• Este manual utiliza las siguientes palabras indicadoras para la información importante:

ADVERTENCIA

Este contenido está relacionado con "riesgo de lesiones graves o muerte".

ATENCIÓN

Este contenido está relacionado con “riesgo de lesiones”.

AVISO

Indica puntos que debe observar para evitar averías, daños o mal funcionamiento y pérdidas de datos del producto, así como para proteger el medioambiente.

NOTA

Indica notas sobre instrucciones, restricciones de funciones e información adicional que puede resultar de utilidad.

• Las figuras de este manual solo tienen propósitos ilustrativos.
• Los nombres de empresas y productos utilizados en este manual son marcas comerciales o marcas comerciales registradas de sus respectivos titulares.

Eliminación o transferencia

• Si tiene previsto transferir la propiedad de este producto, incluya este documento y los accesorios incluidos junto con el producto.
• Siga las normas de las autoridades locales para eliminar este producto y sus accesorios.

Acerca de la placa de identificación de este producto

El número de modelo, el número de serie, los requisitos de alimentación, etc. pueden encontrarse en la placa de identificación o cerca de ella. Esta placa se encuentra en la parte inferior de la unidad. Debe anotar dicho número en el espacio proporcionado a continuación y conservar este manual como comprobante permanente de su compra para facilitar la identificación en caso de robo.

N° de modelo

N° de serie

Contenido

PRECAUCIONES....43

Características....45

Accesorios 45

Nombres de las piezas....46

Instalación de los altavoces ....46

Colocación de la rejilla....47

Conexión al amplificador....48

Especificaciones ....50

Características

• Sistema de altavoces bass reflex de 2 vías
• Equipado con un “Harmonious Diaphragm” (diafragma armónico)
• Equipado con “R.S. (Resonance Suppression) chambers” (cámaras R. S. (supresión de resonancia)) que suprimen la resonancia no deseada que se produce detrás del diafragma
• Equipado con un “Acoustic Absorber” (material absorbente acústico) que suprime de manera eficiente las ondas estacionarias en el interior de la caja
• Equipado con un “Twisted Flare Port” (puerto abocinado trenzado)

Accesorios

Asegúrese de que todos los accesorios están incluidos.

■ Uso de las almohadillas

ATENCIÓN

- Asegúrese de que la unidad no se deslice. De lo contrario, podría caerse y provocar lesiones.

Las almohadillas incluidas se utilizan para proteger la parte inferior del altavoz así como la superficie sobre la que se coloca.

Al colocar el altavoz directamente en el suelo o en una estantería, asegúrese de utilizar las almohadillas entre la parte inferior del altavoz (4 esquinas) y la superficie sobre la que se coloca, como se muestra.

AVISO

- No fije las almohadillas con adhesivo o cinta de doble cara. De lo contrario, el acabado de la parte inferior del altavoz o de la superficie sobre la que se coloca podría despegarse.

NOTA

- Si se utiliza el pedestal para altavoz específico SPS-800A (se vende por separado), las almohadillas no son necesarias.

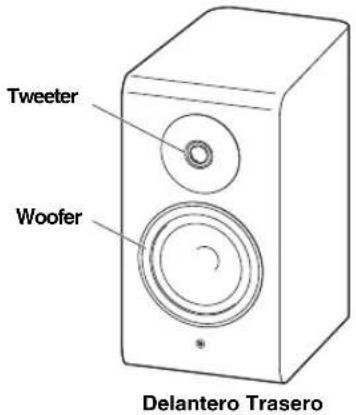

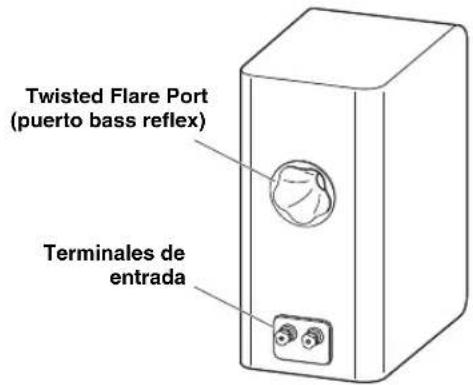

Nombres de las piezas

Tweeter Woofer Delantero Trasero

Twisted Flare Port (puerto bass reflex) Terminales de entrada

Instalación de los altavoces

■ Uso como altavoces estéreo de 2 canales

Colocar los altavoces ligeramente en ángulo hacia el oyente genera mejores imágenes estéreo.

- En habitaciones con formas inusuales o que contienen obstáculos, se puede lograr una reproducción estéreo eficaz cambiando las posiciones y orientaciones de los altavoces según sea necesario.

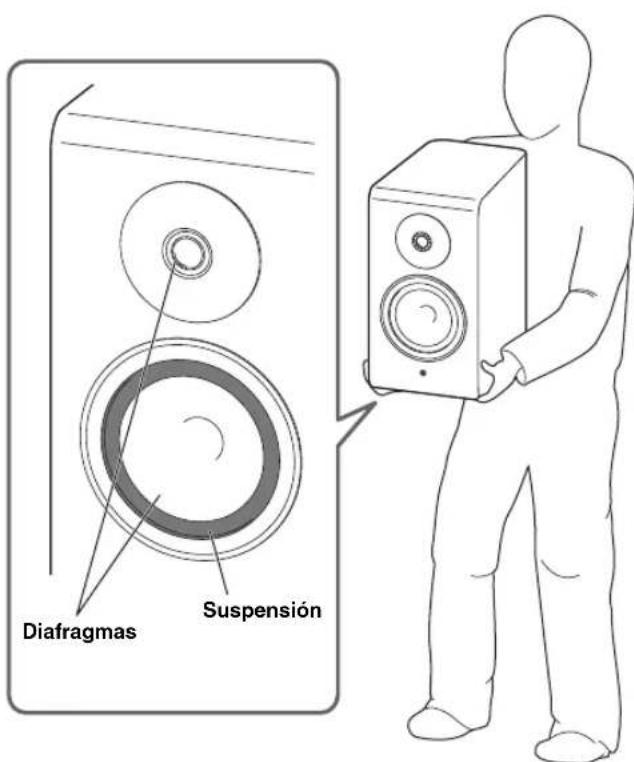

Diafragmas Suspensión

ATENCIÓN

- Debido a que las superficies laterales de acabado pulido y el puerto bass reflex de la parte trasera son resbaladizos, sujete el altavoz por los lados y la parte inferior, como se muestra, para transportarlo.

AVISO

- Asegúrese de no tocar los diafragmas de la parte frontal. De lo contrario, pueden resultar dañados.

- Esta unidad está diseñada con un blindaje no magnético. Si se coloca esta unidad demasiado cerca de un televisor con tubo de rayos catódicos, podría provocar distorsiones de los colores u otras interferencias. En ese caso, aleje los altavoces del televisor.

NOTA

- Los diafragmas del tweeter y el woofer de esta unidad incluyen un material natural llamado abeto. Por tanto, es posible que encuentre fibras y virutas del material en la superficie del diafragma. Dado que no se trata de defectos, sino de algo habitual con este material natural, no afectan la calidad.

- El tipo concreto de goma utilizada para la suspensión que rodea el diafragma de graves se ha elegido cuidadosamente para optimizar la calidad del sonido. En casos raros, esta goma puede adoptar un color blanquecino. Esta proliferación de una película blanca no es un problema, sino simplemente el resultado de la aparición de un componente de la goma que no afecta negativamente al rendimiento.

Si se utiliza el pedestal para altavoz específico SPS-800A (se vende por separado)

Para utilizarlo como un altavoz con pedestal de suelo, fije el altavoz al SPS-800A usando los orificios para tornillos en la parte inferior del altavoz.

Para ver instrucciones de instalación, consulte también el Manual de instrucciones del SPS-800A.

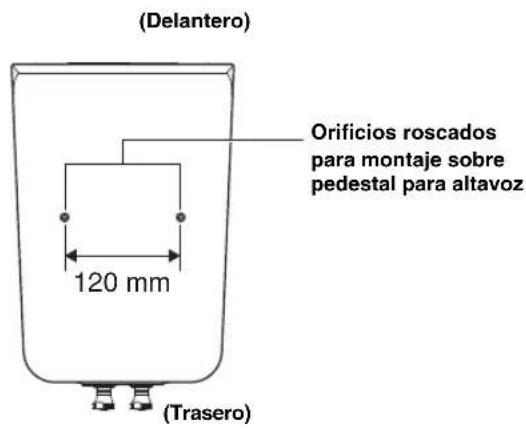

(Delantero) Orificios roscados para montaje sobre pedestal para altavoz 120 mm (Trasero)

Parte inferior del altavoz

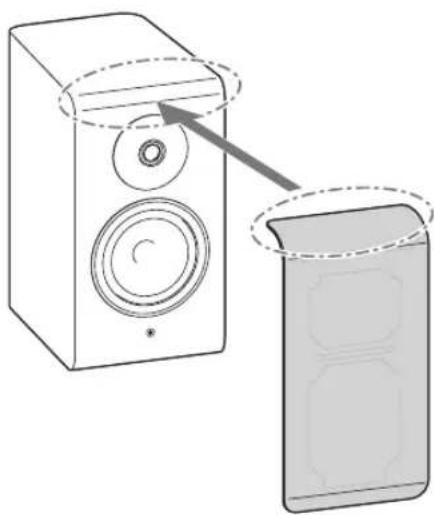

Colocación de la rejilla

La rejilla se embala por separado del altavoz. Dado que la parte trasera de la rejilla cuenta con un imán, la rejilla se puede acoplar simplemente alincando su sección curva con la superficie curva de la parte superior delantera del altavoz.

• Asegúrese de que la rejilla se acople de manera segura al altavoz. Si se suelta del altavoz debido a las vibraciones, etc., puede provocar daños o fallos de funcionamiento.
• No toque los diafragmas de la parte delantera del altavoz ni ejerza una fuerza excesiva sobre ellos. De lo contrario, el sonido puede distorsionarse o se pueden producir fallos de funcionamiento.
• No presione ni ejerza una fuerza excesiva sobre la tela de la rejilla del altavoz. De lo contrario, puede resultar dañada.
• La parte trasera de la rejilla cuenta con imanes. Cuando la rejilla no esté colocada, manténgala alejada de objetos (televisores con tubo de rayos catódicos, relojes, tarjetas magnéticas, etc.) que pueden verse afectados por los imanes.

Conexión al amplificador

Antes de realizar la conexiones, asegúrese de que el amplificador está apagado.

■ Conexiones

15 mm

Pele una sección de aislamiento en cada extremo de los cables y retuérzalos.

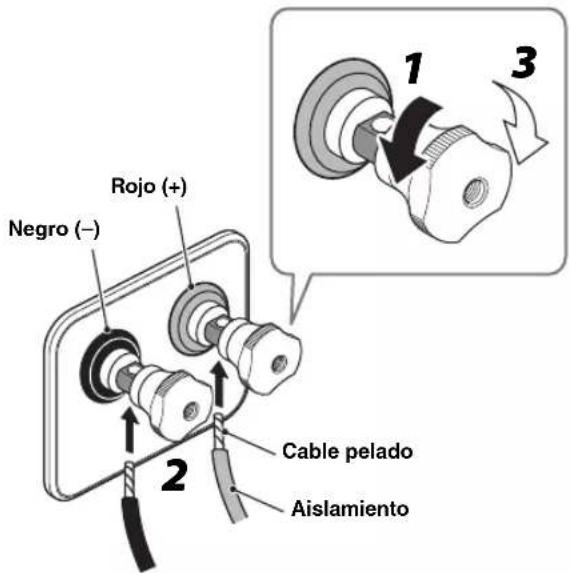

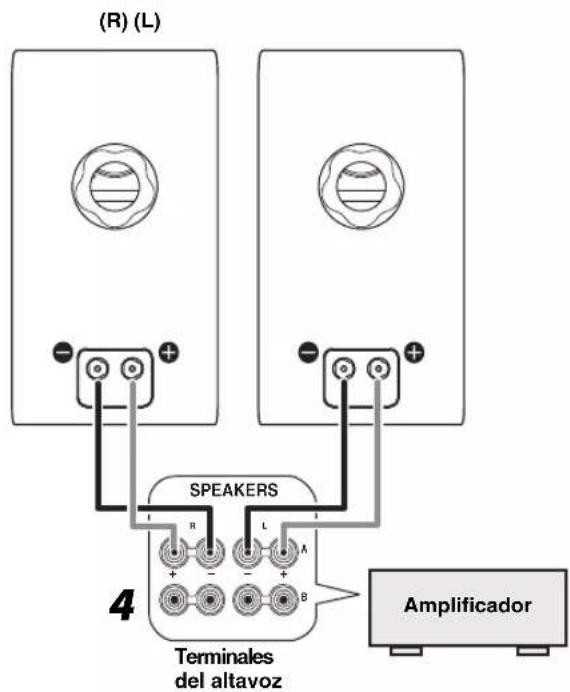

■ Conexión de los cables del altavoz

Negro (−) Rojo (+) 1 3 2 Cable pelado Aislamiento

(R) (L) SPEAKERS 4 Terminales del altavoz Amplificador

Utilice un cable de altavoz disponible comercialmente. El grosor o el material del cable del altavoz afecta a la calidad del sonido. Se recomienda comprar un cable de altavoz de calidad alta para maximizar el rendimiento de esta unidad.

1 Gire las perillas de los terminales de entrada en la parte trasera del altavoz en sentido contrario a las agujas del reloj para aflojarlas.

ATENCIÓN

- Si una perilla del terminal de entrada esté completamente suelta, se caerá. Mantenga las perillas retiradas fuera del alcance de los niños para evitar la ingesta accidental.

2 Introduzca la sección de hilos expuestos en el orificio del terminal de entrada.

NOTA

• Diámetro del orificio en el terminal para insertar el cable del altavoz: 6,0 mm
• No introduzca el aislamiento del cable del altavoz en el orificio. De lo contrario, es posible que no se genere sonido.

3 Gire las perillas de los terminales de entrada en el sentido de las agujas del reloj para apretarlas y fijar los cables.

Asegúrese de que el núcleo de alambre no sobresalga por el orificio.

4 Conecte los cables del altavoz a los terminales de altavoz L (izquierdo) y R (derecho) en el amplificador.

NOTA

• El terminal rojo de esta unidad es el positivo (+), y el terminal negro es el negativo (−).
• Si un altavoz está conectado con la polaridad invertida, el sonido tendrá poca naturalidad.

AVISO

• No permita que los hilos pelados de los cables positivo (+) y negativo (−) de los altavoces se toquen entre sí o toquen otras partes metálicas. De lo contrario, el amplificador conectado puede resultar dañado.
• Pegue los cables de los altavoces a una pared, etc. De lo contrario, podría tropezar con ellos y provocar que la unidad se vuelque.
• Debido a que los altavoces pueden dañarse si un ecualizador o los controles de tono (BASS, TREBLE, etc.) de un amplificador se establecen en el máximo y se emiten a un nivel de volumen alto, o si determinadas señales (sonidos de una cinta rebobinando o de una aguja de giradiscos tocando la superficie de un disco, frecuencias específicas de un generador de señales o sonidos de reproducción como ondas sinusoidales) se emiten continuamente, evite tales condiciones.
• Si utiliza un amplificador con una potencia de salida nominal superior a la potencia de entrada nominal del altavoz, evite superar la entrada máxima del altavoz.

NOTA

- Consulte el manual de instrucciones incluido con su amplificador o receptor.

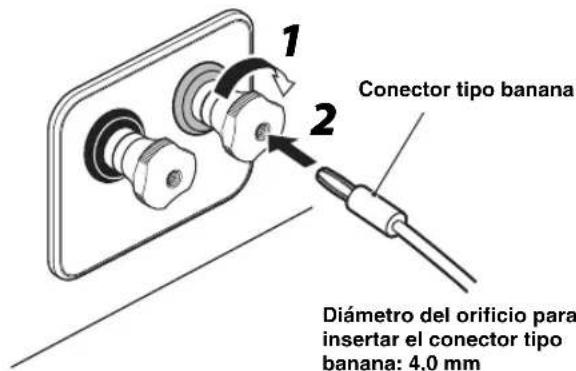

■ Si utiliza un conector tipo banana

1 2 Conector tipo banana Diámetro del orificio para insertar el conector tipo banana: 4,0 mm

1 Gire la perilla del terminal de entrada en el sentido de las agujas del reloj para apretarla firmemente.
2 Introduzca el conector tipo banana en el orificio de la perilla del terminal de entrada.

Especificaciones

NS-800A

Tipo......Bass reflex de estantería de 2 vías Tipo de blindaje no magnético

Controlador ....Tweeter de cúpula de 3 cm ×1 Woofer de cono de 16 cm ×1

Impedancia 6 Ω (mínimo 4,0 Ω)

Respuesta de frecuencia......40 Hz a 65 kHz (-10 dB) a 100 kHz (-30 dB)

Potencia nominal de entrada.... 40 W

Potencia máxima de entrada.... 120 W

Sensibilidad....86,5 dB/2,83 V, 1 m

Frecuencia de cruce 2,6 kHz

Dimensiones (An × Al × Pr).... 231 × 420 × 358 mm

Peso 13,0 kg

NS-600A

Tipo......Bass reflex de estantería de 2 vías Tipo de blindaje no magnético

Controlador ....Tweeter de cúpula de 3 cm ×1 Woofer de cono de 13 cm ×1

Impedancia 6 Ω (mínimo 3,9 Ω)

Respuesta de frecuencia......47 Hz a 65 kHz (-10 dB) a 100 kHz (-30 dB)

Potencia nominal de entrada.... 40 W

Potencia máxima de entrada.... 120 W

Sensibilidad....85,5 dB/2,83 V, 1 m

Frecuencia de cruce 2,6 kHz

Dimensiones (An × Al × Pr) ..... 207 × 383 × 329 mm

Peso....9,9 kg

* Se debe evitar superar los valores de potencia de entrada mencionados anteriormente.

* El contenido de este manual se aplica a las últimas especificaciones según la fecha de publicación. Para obtener el último manual, acceda al sitio web de Yamaha y descargue el archivo del manual.
