사용 전에 반드시 읽어 주십시오. 다음 지침을 준수해 주십시오.

아래 수록된 주의사항은 사용자와 다른 사람들에게 발생할 수 있는 위험과 재산 피해를 방지하고 사용자가 본 기기를 안전하고 올바르게 사용할 수 있도록 돕기 위한 것이므로 다음 지침을 반드시 준수해야 합니다.

이 설명서를 읽은 후엔 언제든지 살펴볼 수 있는 안전한 장소에 보관해야 합니다.

• 본 기기 구입처나 Yamaha 공식 AS 센터에 검사 또는 수리를 요청해야 합니다.
• Yamaha는 부적절하게 기기를 사용하거나 개조하여 발생한 사용자의 부상이나 제품의 손상에 대해 책임지지 않습니다.
• 본 제품은 일반적인 가정용입니다. 생명이나 보건, 고부가가치 자산을 관리하는 등 높은 신뢰성이 필요한 용도로 사용하지 마십시오.

경고

이 사항은 “중상 또는 사망의 위험”을 의미합니다.

이상 징후 발견 시

-다음 이상 징후 중 하나라도 발생하는 경우 즉시 애프와 리시버의 전원을 끄십시오.
- 기기에서 이상한 냄새나 소리가 나거나 연기가 배출되는 경우
-기기 내부로 이물질이나 물이 들어간 경우
-사용 중 음향이 상실된 경우
-기기에 균열 또는 손상이 있는 경우
계속 사용할 경우 감전되거나 화재 또는 오작동이 발생할 수 있습니다. 즉시 본 기기 구입처나 Yamaha 공식 AS 센터에 검사 또는 수리를 요청하십시오.

설치

• 설명서에 지시된 방식으로 조립 및 설치하십시오. 떨어지거나 넘어뜨리면 부상이나 손상을 초래할 수 있습니다.
  -설치가 안전하고 견고한지 확인하십시오. 또한 주기적으로 안전 점검을 실시하십시오. 이를 지키지 않으면 장치가 떨어져 부상을 입을 수 있습니다.
  -스피커 케이블은 항상 벽 등에 고정하십시오, 케이블이 발이나 손에 걸리면 스피커가 떨어지거나 뒤집혀서 오작동을 일으키거나 부상을 입을 수 있습니다.

분해 금지

- 본 기기를 분해하거나 개조하지 마십시오. 이를 준수하지 않을 경우 화재, 감전, 부상 또는 오작동을 유발할 수 있습니다.

침수 경고

- 비에 젖지 않도록 하고, 물 또는 습기가 많은 장소에서 사용하거나 담겨있는 액체가 입구 등의 부위로 쏟아질 우려가 있는 용기(예: 화병, 병 또는 유리컵)를 본 기기에 올려놓지 않도록 하십시오. 물과 같은 액체가 기기 안으로 스며들면 화재 또는 오작동이 발생하거나 감전될 수 있습니다.

화재 경고

- 기기 근처에 연소성 물품이나 불꽃을 놓지 마십시오. 화재가 발생할 수 있습니다.

취급

- 본 기기를 떨어뜨리거나 강한 충격을 주지 않도록 주의하십시오. 이를 준수하지 않을 경우 감전되거나 화재 또는 오작동이 발생할 수 있습니다.

주의

이 사항은 “부상의 위험”을 의미합니다.

설치

• 부식성 가스나 염기와 접촉할 수 있는 장소 또는 연기나 증기가 지나치게 많은 장소에 기기를 설치하지 마십시오. 오작동이 발생할 수 있습니다.
• 불안정한 장소에는 본 기기를 설치하지 마십시오. 뜻하지 않게 기기가 떨어지거나 넘어져 부상을 입을 수 있습니다.
  -지진과 같은 재난 사고 발생 시에 기기 근처에 있지 마십시오. 기기가 뒤집히거나 떨어져 부상을 입을 수 있으므로 신속하게 기기로부터 멀리 떨어져 안전한 장소로 이동하십시오.
• 본 기기를 이동하기 전에 연결된 모든 케이블을 분리하십시오. 이를 준수하지 않을 경우 케이블이 손상되거나 자신 또는 다른 사람이 케이블에 걸려 넘어질 수 있습니다.

청력 손실

• 영구적인 청력 손실이 발생할 수 있으므로 높거나 불편한 볼륨레벨로 장시간 기기를 사용하지 마십시오, 청력 손실이 나타나거나 귀 울림현상이 발생하는 경우에는 이비인후과 전문의의 진찰을 받으십시오.
• 본 기기를 다른 장치에 연결할 때는 먼저 모든 장치의 전원을 끄십시오. 그렇지 않으면 청력 손실, 감전 또는 기기 손상의 문제가 발생할 수 있습니다.

취급

-본 기기의 베이프 리플렉스 포트(후면의 구멍)에 손이나 손가락을 넣지 마십시오. 이를 준수하지 않을 경우 부상을 입을 수 있습니다.
- 본 기기의 베이스 리플렉스 포트(후면의 구멍)에 금속 또는 종이와 같은 이물질을 넣지 마십시오. 이를 준수하지 않을 경우 감전되거나 화재 또는 오작동이 발생할 수 있습니다.
•작은 부품은 어린이의 손이 당지 않는 곳에 보관하십시오. 어린이가 실수로 삼킬 수 있습니다.
-다음 행위를 삼가십시오.
-장비 위에 서거나 앉는 행위.
-장비 위에 무거운 물건을 올려두는 행위.
-입력 단자에 과도한 힘을 가하는 행위 등.
-장비에 기대는 행위
이를 지키지 않으면 다치거나 장비가 손상될 수 있습니다.
- 기기가떨어져 부상을 입거나 기기가 손상될 수 있으므로 연결된 케이블을 당기지 마십시오.
- 음향이 왜곡되어 있으면 기기를 작동하지 마십시오. 이 상태에서 장시간 사용하면 과열되어 화재가 발생할 수 있습니다.
- 본 기기와 사용할 액프 또는 리시버를 선택할 때 액프 또는 리시버의 출력 레벨이 본 기기의 허용 입력 레벨(82페이지 참조) 내에 있는지 확인하십시오. 출력 전력이 전력 용량보다 높으면 오작동 또는 화재가 발생할 수 있습니다.

주의사항

제품 고장, 손상, 오작동 및 데이터 손실을 방지하기 위해 준수해야 하는 사항을 나타냅니다.

설치

- 직사광선에 노출된 장소, 히터 근처와 같이 매우 뜨거운 장소나 매우 차가운 장소 또는 과다하게 먼지가 쌓이거나 진동이 발생할 수 있는 장소에서는 본 기기를 사용하지 마십시오. 이를 준수하지 않을 경우 기기의 패널이 변형되고 내부 구성부품이 오작동을 일으키거나 작동 상태가 불안정해질 수 있습니다.

연결

- 외부 기기를 연결하는 경우 각 기기에 대한 설명서를 숙지하고 해당 지침에 따라 연결해야 합니다. 지침에 따라 기기를 올바르게 취급하지 않을 경우 오작동 문제가 발생할 수 있습니다.

취급

- 본 기기에 비닐, 플라스틱 또는 고무 제품을 올려놓지 마십시오. 이를 준수하지 않을 경우 본 기기의 패널이 변색되거나 변형될 수 있습니다.

유지보수

- 온도나 습도가 급격하게 변하면 기기 표면에 물방울(응결)이 형성될 수 있습니다. 물방울이 형성되면 부드러운 천으로 즉시 닦아내십시오. 물방울이 기기에 남아 있으면 목재 부품에 흡수되어 변형을 일으킬 수 있습니다. - 기기를 닦을 때는 부드럽고 마른 천을 사용하십시오. 밴진 또는 시너와 같은 화학약품, 세정제 또는 화학성 세척용 천을 사용하면 변색 또는 변형될 수 있습니다.

스피커

- 다이어프램을 만지지 마십시오. 이를 준수하지 않으면 다이어프램이 손상될 수 있습니다.

본 기기의 스피커는 자석을 사용합니다. CRT형 TV, 시계, 신용 카드, 플로피 디스크 등과 같이 자성에 민감한 물건을 본 기기 위 또는 옆에 두지 마십시오.

정보

본 기기에 포함된 기능에 대하여

- 스피커는 왼쪽과 오른쪽을 구별하지 않습니다. - 베이스 리플렉스 포트로부터 공기가 나올 수 있습니다. 이것은 오작동이 아닙니다. 이것은 특히 중저음의 음악을 출력할 때 발생합니다.

본 사용설명서에 수록된 내용 관련 정보

- 본 사용설명서는 본 기기의 사용자를 위한 것입니다. - 본 사용설명서는 중요한 정보에 대해 다음과 같은 표시 단어를 사용합니다:

경고

이 사항은 “중상 또는 사망의 위험”을 의미합니다.

주의

이 사항은 “부상의 위험”을 의미합니다.

주의사항

제품 고장, 손상, 오작동 및 데이터 손실을 방지하고, 또한 환경을 보호하기 위해 준수해야 하는 사항을 나타냅니다.

주

지침에 대한 참고사항, 기능에 대한 제한사항 및 도움이 될 수 있는 추가 정보를 나타냅니다.

- 본 사용설명서에 수록된 그림은 설명 용도로만 사용됩니다. - 본 사용설명서에 기재된 회사명과 제품명은 각 회사의 상표 또는 등록 상표입니다.

폐기 또는 양도

- 이 제품의 소유권을 이전하려면 이 문서와 제공된 액세서리를 제품에 포함해 주시기 바랍니다. - 이 제품과 액세서리를 폐기하려면 현지 당국의 규정을 따르십시오.

본 제품의 명판에 대하여

본 제품의 모델 번호, 일련 번호, 전원 규격 등은 기기 밑면에 있는 명판이나 명판 주위에서 확인할 수 있습니다. 도난 시 확인할 수 있도록 일련 번호를 아래 공란에 기입하고 본 사용설명서를 구매 기록으로 영구 보관해야 합니다.

모델 번호

일련 번호

목차

안전 주의사항 75

특징 77

부속품 77

각부 명칭....78

스피커 세팅....78

그릴 장착하기 79

앱프에 연결하기 80

사양 82

특징

•2방향 베이스 리플렉스 스피커 시스템
•“Harmonious Diaphragm”(하모니어스 다이어프램)장착
- 다이어프램 뒤에서 발생하는 바람직하지 않은 공명을 억제하는 “R.S. (Resonance Suppression) chambers” (R.S.(공진 억제) 챔버) 장착
-외함 내부의 정재파를 효율적으로 억제하는 "Acoustic Absorber" (음향 흡수기) 장착
• "Twisted Flare Port" (트위스트 플레어 포트) 장착

부속품

모든 부속품이 동봉되어 있는지 확인하십시오.

패드(4)그릴(1)

- 본 기기가 미끄러지지 않도록 하십시오. 그렇지 않으면 기기 떨어져 부상을 초래할 수 있습니다.

동봉된 패드는 스피커의 바닥과 스피커가 놓인 표면을 보호하기 위한 것입니다.

스피커를 직접 바닥이나 선반에 놓을 때는 그림과 같이 스피커 바닥(네 모서리)과 스피커가 놓이는 표면 사이에 패드를 사용해야 합니다.

주의사항

- 접착제나 양면 테이프로 패드를 부착하지 마십시오. 그렇지 않으면 스피커 바닥이나 스피커가 놓이는 표면의 마감이 벗겨질 수 있습니다.

주

-전용 스피커 스탄드 SPS-800A(별도 판매)를 사용할 경우 패드가 필요하지 않습니다.

각부 명칭

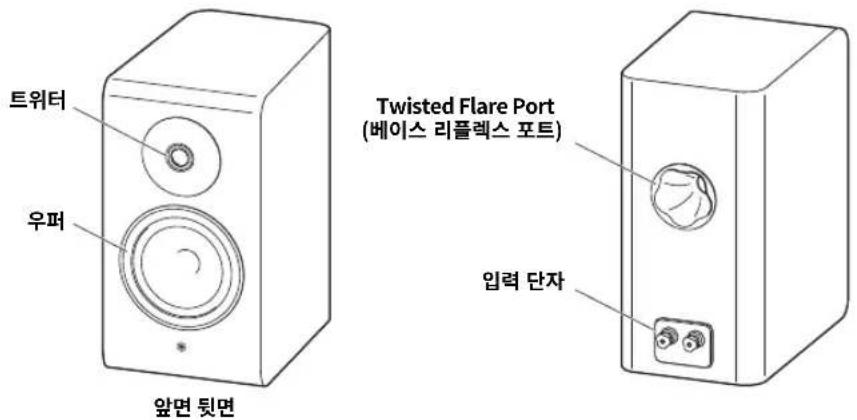

트워터 우퍼 Twisted Flare Port (베이스 리플렉스 포트) 입력 단자 앞면 뒷면

스피커 세팅

■ 2채널 스테레오 스피커로 사용 시

스피커를 청취자 쪽으로 약간 비스듬히 배치하면 스테레오 느낌이 향상됩니다.

- 특이한 모양이나 장애물이 있는 방에서는 필요에 따라 스피커의 위치와 방향을 변경하여 효과적인 스테레오 재생이 가능합니다.

다이어프램 서라운드

주의

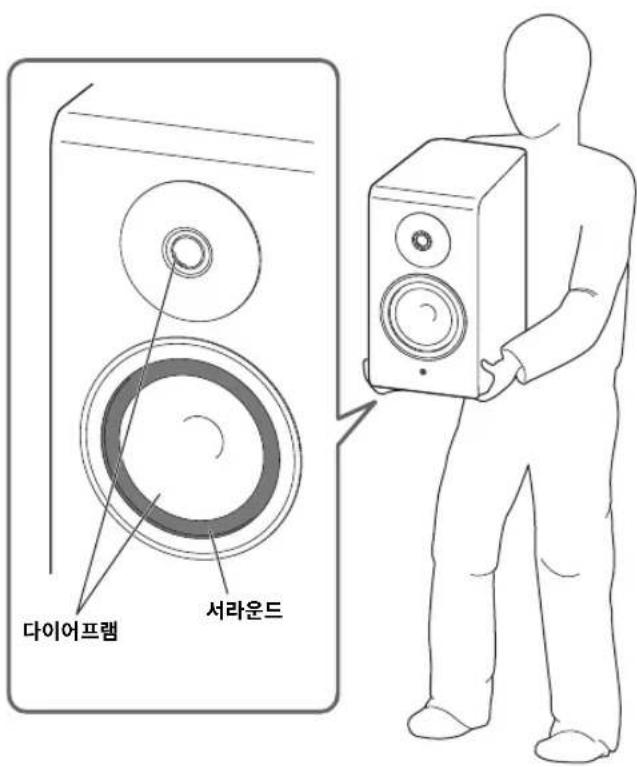

•광택 마감 측면과 뒷면의 베이스 리플렉스 포트가 매끄럽기 때문에 그림과 같이 측면 하단에서 스피커를 잡고 운반합니다.

주의사항

• 앞면의 다이어프램을 만지지 마십시오. 그렇지 않으면 손상될 수 있습니다.
  -본 기기는 비자기 차폐로 설계되었습니다.본 기기를 CRT TV에 너무 가까이 두면 색상이 왜곡되거나 다른 간섭이 발생할 수 있습니다.그런 경우 스피커를 TV에서 멀리 떨어뜨립니다.

주

• 본 기기의 트위터와 우퍼의 다이어프램은 가문비나무라고 불리는 천연 재료가 포함되어 있습니다. 따라서 재료 내의 섬유 및 부스러기가 다이어프램의 표면에서 보일 수 있다. 이러한 것들은 결함이 아니라 이 천연 재료에는 일반적이기 때문에 품질에 영향을 미치지 않습니다.
  -우퍼 다이어프램을 지지하는 서라운드용으로 사용되는 특정 유형의 고무는 음질을 최적화하기 위해 신중하게 선택되었습니다. 드물게 이 고무가 흰색에서 변색될 수도 있습니다. 이러한 고무의 블룸 현상은 우려할 사항이 아니라 성능에 악영향을 미치지 않는 고무 구성품 표면 처리의 결과일 뿐입니다.

전용 스피커 스탠드 SPS-800A 사용 시(별도 판매)

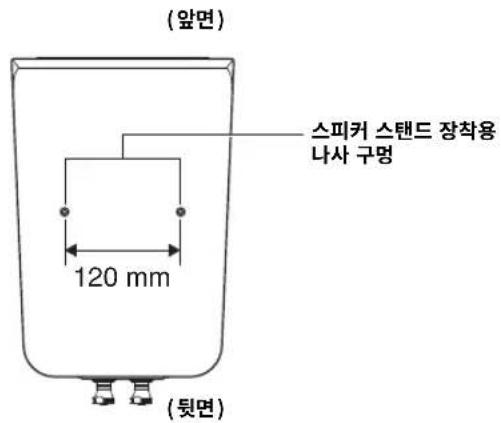

플로어 스탠드 스피커로 사용하려면 스피커 바닥의 나사 구멍을 사용하여 스피커를 SPS-800A에 부착합니다.

설치에 대해서는 SPS-800A의 사용설명서도 참조하십시오.

(앞면) 스피커 스텐드 장착용 나사 구멍 120 mm (뒷면)

스피커 바닥

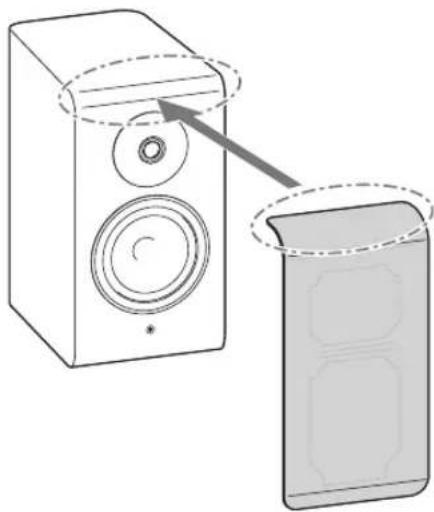

그릴은 스피커와 별도로 포장되어 있습니다.그릴 뒷면에 자석이 부착되어 있어 그릴의 곡선 부분을 스피커 앞면 상단의 곡면에 맞추는 것만으로 그림을 부착할 수 있습니다.

-그릴이 스피커에 단단히 부착되어 있는지 확인하십시오. 진동 등으로 인해 스피커에서 빠지면 파손이나 오작동의 원인이 될 수 있습니다.
-스피커 앞면의 다이어프램을 만지거나 과도한 힘을 가하지 마십시오.그렇지 않으면 사운드가 왜곡되거나 오작동이 발생할 수 있습니다.
-스피커 그릴 천을 누르거나 과도한 힘을 가하지 마십시오. 그렇지 않으면 손상될 수 있습니다.
-그릴 뒷면에는 자석이 부착되어 있습니다. 제거된 그림을 자석의 영향을 받을 수 있는 물체(CRT TV, 시계, 자기 카드 등)에서 멀리 두십시오.

애프에 연결하기

연결하기 전에 앱프가 꺼져 있는지 확인하십시오.

■연결

케이블의 각 끝에서 절연체 부분을 비들어서 페어냅니다.

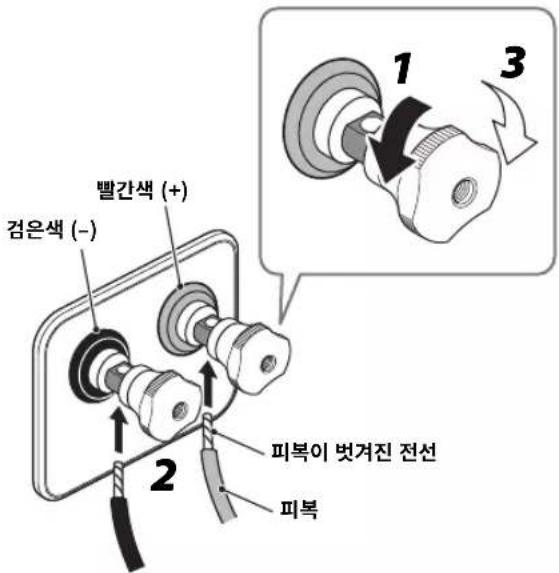

■ 스피커 케이블 연결하기

빨간색 (+) 검은색 (-) 1 2 피복이 벗겨진 전선 3 피복

(R) (L) SPEAKERS 4 스피커 단자 EMP

시중에서 판매되는 스피커 케이블을 사용하십시오. 스피커 케이블의 두께 및 재질은 음질에 영향을 미칩니다. 본 기기의 성능을 극대화하려면 고품질 스피커 케이블을 구입하는 것이 좋습니다.

1 스피커 뒷면의 입력 단자 노브를 시계 반대 방향으로 돌려 느슨하게 합니다.

주의

- 입력 단자 노브가 완전히 풀리면 빼집니다. 실수로 삼키지 않도록 제거한 노브는 유아의 손이 당지 않는 곳에 보관하십시오.

2 피복이 벗겨진 전선 부분을 입력 단자 구멍에 넣습니다. 주

- 스피커 케이블 삽입용 단자의 구멍 직경: 6.0 mm - 구멍에 스피커 케이블의 피복 부분을 삽입하지 마십시오. 그렇지 않으면 소리가 나지 않을 수 있습니다.

3 입력 단자 노브를 시계 방향으로 돌려 조이고 케이블을 고정합니다. 와이어 코어가 구멍에서 돌출되지 않았는지 확인하십시오

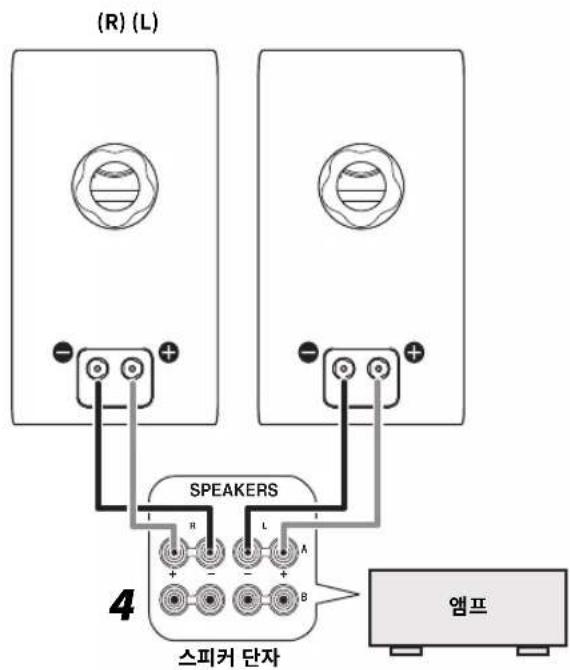

4 스피커 케이블을 앱프의 L(왼쪽) 및 R(오른쪽) 스피커 단자에 연결합니다.

주

- 본 기기의 빨간색 단자는 양극(+)이고 검은색 단자는 음극(-)입니다. - 한쪽 스피커가 반대 극성으로 연결되어 있으면 음향이 부자연스럽습니다.

주의사항

• 양극(+) 및 음극(-) 스피커 케이블의 피복이 벗겨진 전선 부분이 서로 당거나 다른 금속 부분에 당지 않도록 주의하십시오. 그렇지 않으면 연결된 앱프가 손상될 수 있습니다.
• 스피커 케이블을 벽 등에 부착하십시오. 그렇지 않으면 손이나 발이 케이블에 걸려 기기가 넘어질 수 있습니다.
• 애프의 이킬라이저나 톤 조절(BASS, TREBLE 등)을 최대로 설정하여 높은 볼륨으로 출력하거나 특정 신호(테이프 빨리 감기 또는 디스크 표면에 닿는 텐테이블 스타일러스의 소리, 신호 발생기의 특정 주파수 또는 사인파와 같은 재생 소리)가 지속적으로 입력되면 스피커가 손상될 수 있으므로 이러한 조건을 피하십시오.
• 스피커의 정격 입력 전력보다 높은 정격 출력 전력을 가진 애프를 사용할 때는 스피커의 최대 입력을 절대로 초과하지 않도록 주의해야 합니다.

주

- 앱프 또는 수신기와 함께 제공된 사용설명서를 참조하십시오.

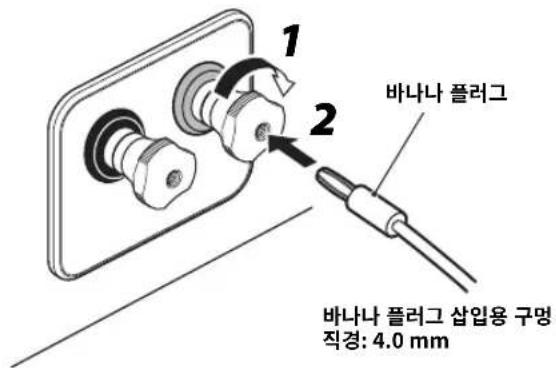

■ 바나나 플러그 사용시

1 2 바나나 플러그 바나나 플러그 삽입용 구멍 직경: 4.0 mm

1 입력 단자 노브를 시계 방향으로 돌려 단단히 조입니다.
2 입력 단자 노브의 구멍에 바나나 플러그를 삼입합니다.

사양

NS-800A

타입......2방향 북웰프 베이스 리플렉스 비자기 차폐 타입

드라이버 3 cm 돕 트워터 ×1 16 cm 콘 우퍼 ×1

임피던스 6 Ω(최소 4.0 Ω)

주파수 응답 ....40 Hz \~ 65 kHz (-10 dB) \~ 100 kHz (-30 dB)

정격 입력 전력....40 W

최대 입력 전력....120 W

감도....86.5 dB/2.83 V,1 m

크로스오버 주파수 2.6 kHz

치수(폭 × 높이 × 깊이)...... 231 × 420 × 358 mm

중량 13.0 kg

NS-600A

타입......2방향 북웰프 베이스 리플렉스 비자기 차폐 타입

드라이버 3 cm 돕 트워터 ×1 13 cm 콘 우퍼 ×1

임피던스....6 Ω(최소 3.9 Ω)

주파수 응답 ....47 Hz \~ 65 kHz (-10 dB) \~ 100 kHz (-30 dB)

정격 입력 전력....40 W

최대 입력 전력....120 W

감도....85.5 dB/2.83 V,1 m

크로스오버 주파수 2.6 kHz

치수(폭 × 높이 × 깊이) ...... 207 × 383 × 329 mm

중량 9.9 kg
