YDS11 - 스피커 YAMAHA - 무료 사용 설명서

브랜드	YAMAHA
모델	YDS11
제품 유형	iPod용 범용 도크 스테이션
치수 (가로 x 높이 x 세로)	80 x 33 x 70 mm
무게	135 g
전원	도크 케이블을 통해 (호환 기기에서)
iPod 호환성	iPod (Click Wheel, classic), iPod nano, iPod mini, iPod touch
연결	iPod 연결 단자, 도크 케이블 단자
주요 기능	호환 오디오 시스템에 iPod 연결; 음악, 비디오 및 사진 재생; iPod 충전 (호스트 기기에서 지원하는 경우)
구성품	YDS-11 (본체), 도크 케이블 (2m), iPod용 도크 어댑터 (A, B, C)
관리 및 청소	깨끗하고 마른 천을 사용하십시오. 화학 희석제를 사용하지 마십시오.
안전	비나 습기에 노출시키지 마십시오. 직접 개조하거나 수리하지 마십시오. 자격을 갖춘 Yamaha 서비스 센터에 문의하십시오.
인증	FCC 규정 (클래스 B) 준수. "Made for iPod".
일반 정보	Yamaha 호환 기기와 함께 사용하도록 설계된 도크 스테이션. iPod 및 호스트 기기 필요 (별매).

자주 묻는 질문 - YDS11 YAMAHA

YDS11과 호환되는 iPod 모델은 무엇인가요?

YDS11은 Click Wheel iPod (iPod classic 포함), iPod nano, iPod mini 및 iPod touch와 호환됩니다. 필요한 소프트웨어 버전은 설명서를 참조하십시오.

적절한 도크 어댑터를 어떻게 설치하나요?

iPod과 함께 제공되거나 YDS11에 포함된 도크 어댑터를 본체의 슬롯에 삽입하십시오. 돌출부를 슬롯에 맞추고 딸깍 소리가 날 때까지 밀어 넣으십시오. 제거하려면 손톱으로 위로 당기십시오.

도크 케이블을 어떻게 연결하나요?

호환 기기의 전원이 꺼져 있는지 확인하십시오. 도크 케이블의 한쪽 플러그를 YDS11의 단자에 (분리 버튼이 위로 향하게) 연결하고 다른 쪽 플러그를 호환 기기의 DOCK 단자에 연결하십시오. 간섭을 방지하기 위해 끝까지 꽂으십시오.

도크 어댑터 없이 YDS11을 사용할 수 있나요?

아니요, 도크 어댑터는 iPod을 제자리에 고정하고 올바른 연결을 보장하는 데 필요합니다. iPod과 함께 제공된 어댑터 또는 포함된 A, B, C 어댑터 중 하나를 사용하십시오.

iPod이 호스트 기기에서 인식되지 않으면 어떻게 해야 하나요?

도크 케이블이 양쪽 끝에 제대로 연결되어 있는지 확인하십시오. Apple 응용 프로그램을 통해 iPod 소프트웨어를 업데이트하십시오. 설정은 호환 기기 설명서를 참조하십시오.

YDS11이 iPod을 충전하나요?

네, YDS11은 전원이 켜진 호환 기기에 연결되어 있을 때 iPod을 충전할 수 있습니다. 충전은 호스트 기기에 따라 다릅니다.

다른 iPod 액세서리(이어폰, 리모컨)를 동시에 사용할 수 있나요?

아니요, 연결 또는 작동 문제를 방지하기 위해 YDS11 사용 시 다른 iPod 액세서리를 연결하지 않는 것이 좋습니다.

YDS11을 어떻게 청소하나요?

깨끗하고 마른 천을 사용하십시오. 표면을 손상시킬 수 있는 화학 희석제, 알코올 또는 연마제를 절대 사용하지 마십시오.

오작동이 발생하면 어떻게 해야 하나요?

모든 연결을 확인하고 iPod 소프트웨어를 업데이트하십시오. 문제가 지속되면 공인 Yamaha 서비스 센터에 문의하십시오. 기기를 직접 수리하려고 시도하지 마십시오.

YDS11은 모든 Yamaha 기기와 호환되나요?

YDS11은 유니버설 도크와 호환되는 Yamaha 기기용으로 설계되었습니다. 기기에 DOCK 단자가 있는지 확인하십시오. 호환성은 기기 설명서를 참조하십시오.

사용 설명서 YDS11 YAMAHA

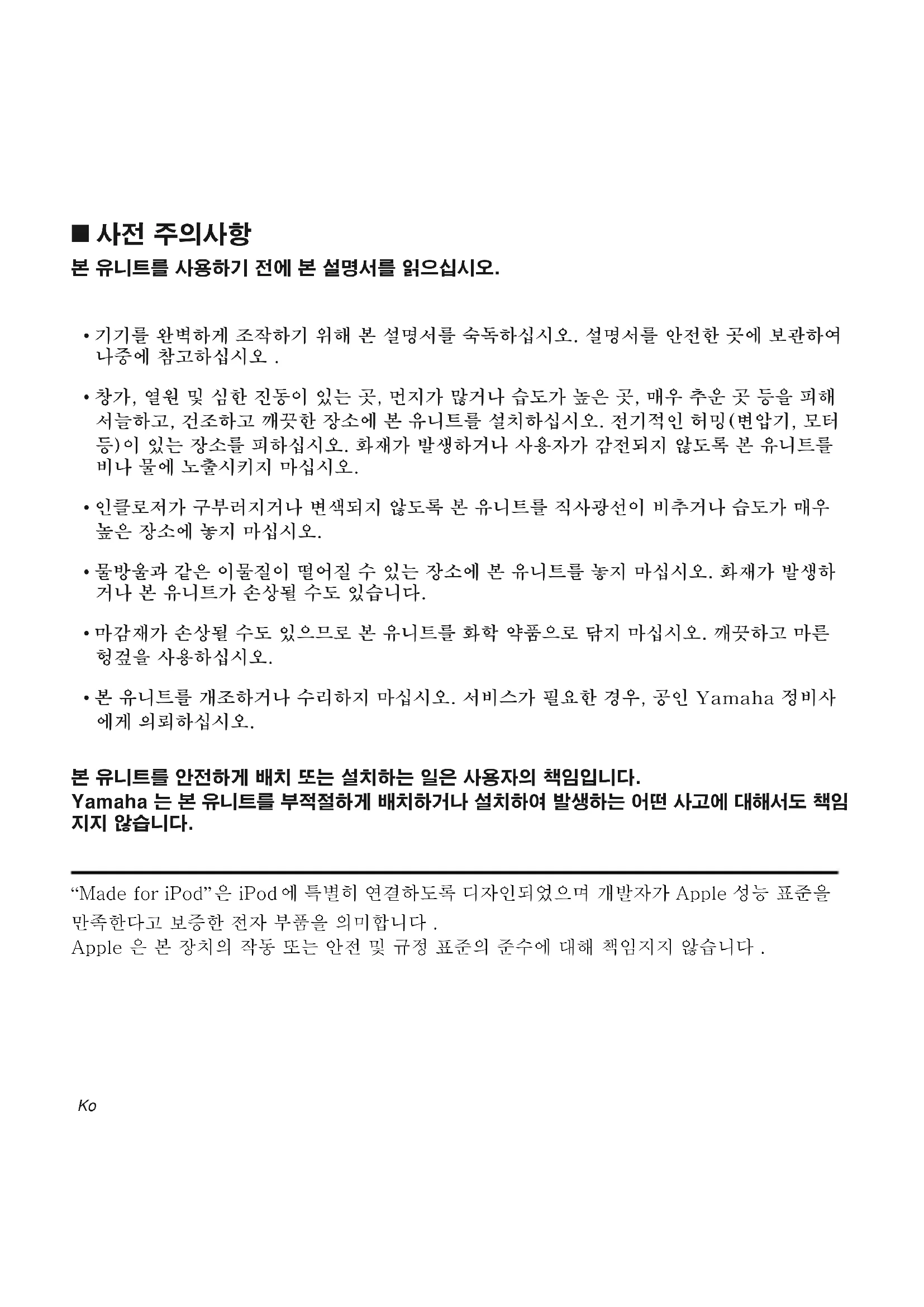

본 유니트를 사용하기 전에 본 설명서를 읽으십시오.

• 기기를 완벽하게 조작하기 위해 본 설명서를 숙독하십시오. 설명서를 안전한 곳에 보관하여 나중에 참고하십시오.
• 창가, 열원 및 심한 진동이 있는 곳, 먼지가 많거나 습도가 높은 곳, 매우 추운 곳 등을 피해 서늘하고, 건조하고 깨끗한 장소에 본 유니트를 설치하십시오. 전기적인 허밍(변압기, 모터 등)이 있는 장소를 피하십시오. 화재가 발생하거나 사용자가 감전되지 않도록 본 유니트를 비나 물에 노출시키지 마십시오.
• 인클로저가 구부러지거나 변색되지 않도록 본 유니트를 직사광선이 비추거나 습도가 매우 높은 장소에 놓지 마십시오.
  -물방울과 같은 이물질이 떨어질 수 있는 장소에 본 유니트를 놓지 마십시오. 화재가 발생하거나 본 유니트가 손상될 수도 있습니다.
• 마감재가 손상될 수도 있으므로 본 유니트를 화학 약품으로 닦지 마십시오. 깨끗하고 마른 형겼을 사용하십시오.
• 본 유니트를 개조하거나 수리하지 마십시오. 서비스가 필요한 경우, 공인 Yamaha 정비사에게 의뢰하십시오.

본 유니트를 안전하게 배치 또는 설치하는 일은 사용자의 책임입니다.

Yamaha 는 본 유니트를 부적절하게 배치하거나 설치하여 발생하는 어떤 사고에 대해서도 책임지지 않습니다.

“Made for iPod”은 iPod에 특별히 연결하도록 디자인되었으며 개발자가 Apple 성능 표준을 만족한다고 보증한 전자 부품을 의미합니다.

Apple 은 본 장치의 작동 또는 안전 및 규정 표준의 준수에 대해 책임지지 않습니다.

■ 소개

본 제품은 iPod를 Yamaha 도크 호환 기기에 연결하여 기기에 기록된 파일을 재생할 때 사용합니다. 본 제품을 사용하여 iPod를 조작하는 방법과 사용 가능한 기능은 사용 중인 iPod 나 도크 호환 기기에 따라 다릅니다. 자세한 내용은 도크 호환 기기 또는 iPod 사용 설명서를 참조하십시오.(도크 호환 기기:YDS-11을 연결하는 기기)

아래는 본 제품과 호환되는 iPod 유형입니다.(2008년 3월 기준)

• iPod (iPod classic에 있는 훨 클릭)

iPod™

“iPod”는 미국 및 기타 국가에서 등록된 Apple Inc.의 상표입니다.

■포장 내용물 확인

포장에 다음 품목이 포함되어 있는지 확인하십시오.(iPod는 미포함.)

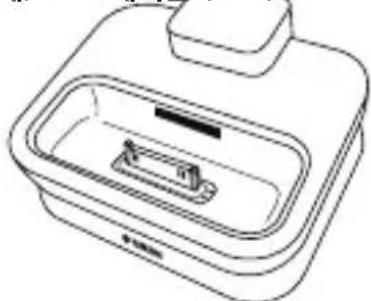

YDS-11(본체)도크 케이블(2m)

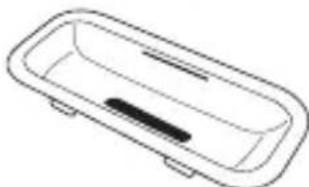

A 컬러 디스플레이가 있는 iPod (20 GB 또는 30 GB) 또는 U2 Special Edition

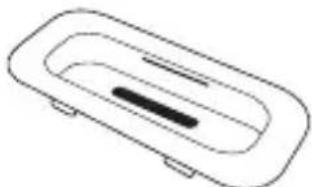

3 컬러 디스플레이가 있는 iPod (40 GB 또는 60 GB) 또는 iPod (40 GB)

* iPod 도크 어댑터는 어댑터가 동봉되지 않는 iPod에서 사용하기 위한 어댑터입니다.
*어댑터가 제공되는 iPod를 사용하는 경우,iPod에 동봉된 어댑터를 사용하십시오.
*마크(ABC, B, 또는 C)는 각 iPod 도크 어댑터 뒷면에 표시되어 있습니다.

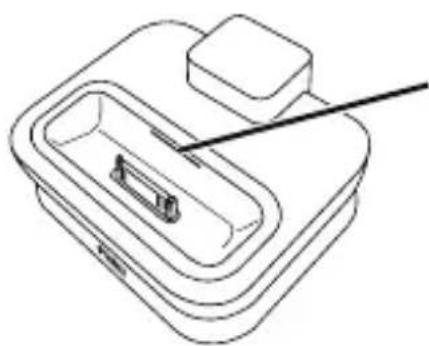

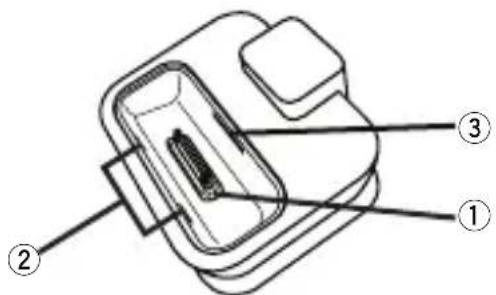

■각부 명칭 및 기능

iPod와 함께 제공된 iPod 도크 어댑터를 본체 슬롯에 삽입합니다. iPod 유형에 따라 본 유니트와 함께 제공된 iPod 도크 어댑터 중 하나를 삽입해야 할 수도 있습니다. iPod 도크 어댑터에 대한 자세한 내용은 1페이지를 참고하십시오.

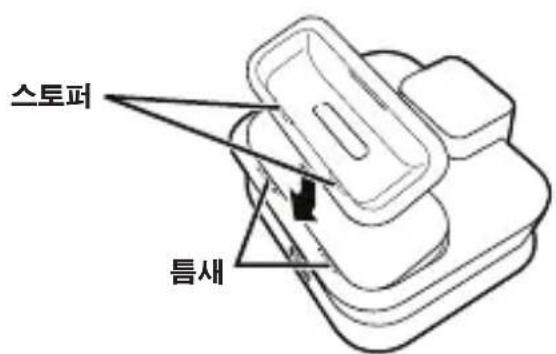

1. iPod 도크 어댑터의 스토퍼를 본 유니트 슬롯의 틈새에 삽입합니다.

스토퍼 틈새

1. iPod 도크 어댑터를 슬롯에 소리가 나도록 끼워 넣습니다.

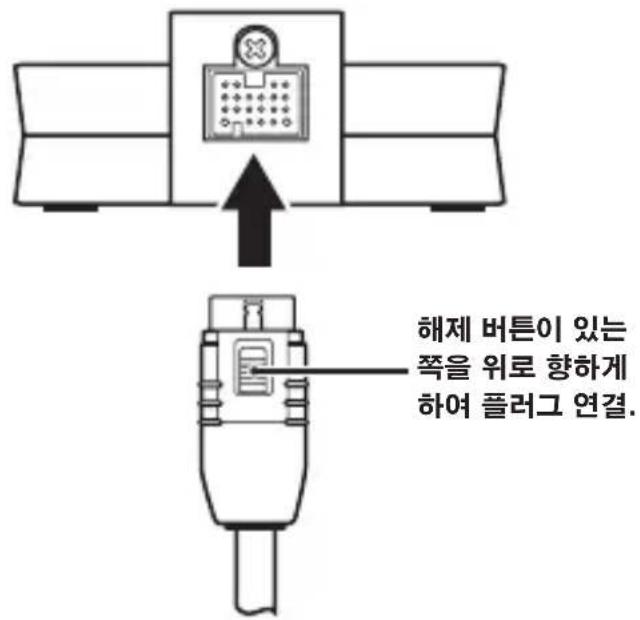

1. 도크 케이블의 플러그 중 하나를 본 유니트의 도크 케이블 터미널에 단단히 연결합니다.

해제 버튼이 있는 쪽을 위로 향하게 하여 플러그 연결.

1. 유니버셜 도크 호환 기기의 전원이 꺼져 있는지 확인합니다.

참고

도크 호환 기기의 전원이 켜진 상태에서 도크 연결 케이블을 연결하면 기기가 손상될 수 있습니다.

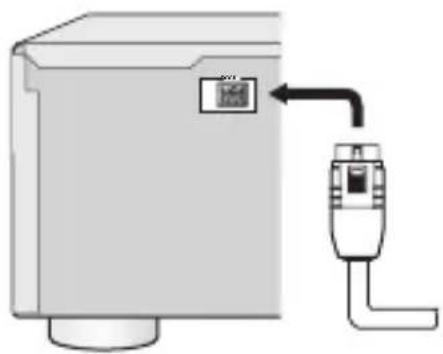

1. 도크 케이블의 다른 쪽 플러그를 유니버 셔 도크 호환 기기의 DOCK 터미널에 연결합니다.

도크 케이블의 플러그를 본 기기의 도크 케이블 터미널과 유니버셜 도크 호환 기기의 DOCK 터미널에 단단히 연결해야 합니다. 연결이 헐거우면 본 유니트에서 원하지 않는 소음이 발생할 수도 있습니다.

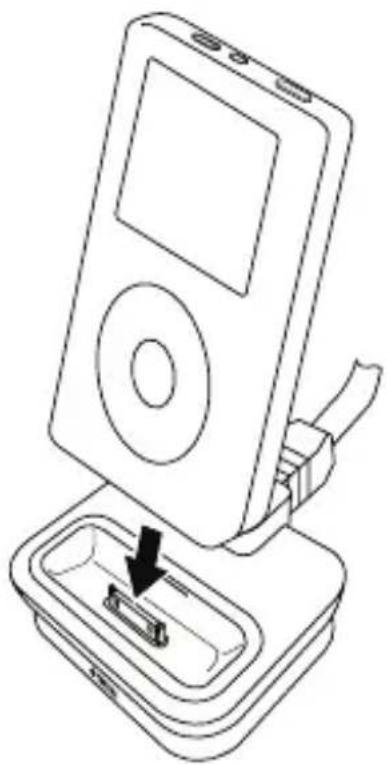

iPod의 도크 커넥터 포트를 본 유니트의 iPod 커넥터 터미널에 단단히 삽입합니다.

-유니버셜 도크 호환 기기의 출력 레벨이 최소로 설정되어 있어야 합니다.

- 도크 커넥터가 손상되지 않도록 본 유니트에서 iPod를 삽입하거나 제거할 때 비틀거나 뒤로 젖히지 마십시오. 또한 iPod 가 삽입되었을 때 본 유니트에 걸려 넘어 지지 않게 조심하십시오.

-해당 iPod에 적합한 iPod 도크 어댑터 (iPod 또는 본 유니트에 동봉)와 함께 본 유니트를 사용하십시오. 적합한 iPod 도크 어댑터 없이 본 기기를 사용하면 연결이 헐거워질 수도 있습니다.

- 유니버셜 도크 호환 기기로 iPod 에 저장된 음악, 사진 또는 영화 재생 시에 본 유니트에서 iPod 를 제거하지 마십시오.

-다른 어떤 iPod 액세서리도 연결되지 않은 상태에서 iPod를 연결하십시오(헤드폰, 유선 리모콘, FM 송신기 등).

- 본 기기에서 iPod 를 사용하기 전에 iPod 소프트웨어를 업데이트할 것을 권장합니다. iPod 소프트웨어의 업데이트 파일은 Apple 웹사이트에서 제공합니다.

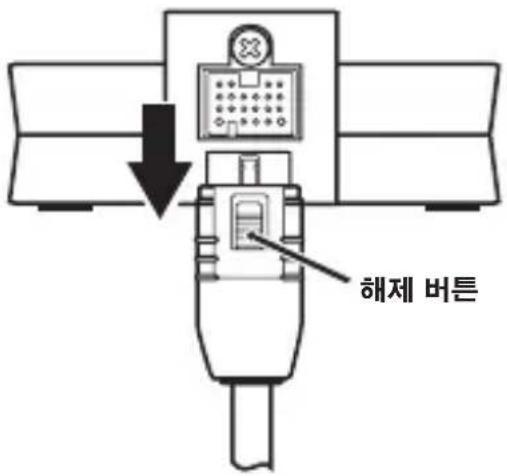

■ 도크 케이블 분리

1. 유니버셜 도크 호환 기기의 전원이 꺼져 있는지 확인합니다.

2. 해제 버튼을 누른 채로 도크 케이블의 플러그를 잡아당겨 백니다.

해제 버튼

참고

도크 호환 기기의 전원이 켜진 상태에서 도크 연결 케이블을 분리하면 기기가 손상될 수 있습니다.

■문제 해결

본 유니트가 올바로 작동하지 않을 때는 아래 나열한 항목을 살펴보십시오.

• iPod 를 본 유니트에 단단히 연결하십시오.
  -도크 케이블을 유니버셜 도크 호환 기기에 단단히 연결하십시오.
• 도크 케이블을 본 기기에 단단히 연결하십시오.
• iPod 소프트웨어를 최신 버전으로 업데이트하십시오.

위의 지침이 도움이 되지 않는 경우 iPod 나유니버셜 도크 호환 기기의 설명서를 참조하십시오.

■ 제품 사양

크기 (W x H x D) ..... 80 x 33 x 70 mm 무게 ..... 135 g

* 제품 사양은 에고 없이 변경될 수 있습니다.
