BRUKSANVISNING YDS11 YAMAHA

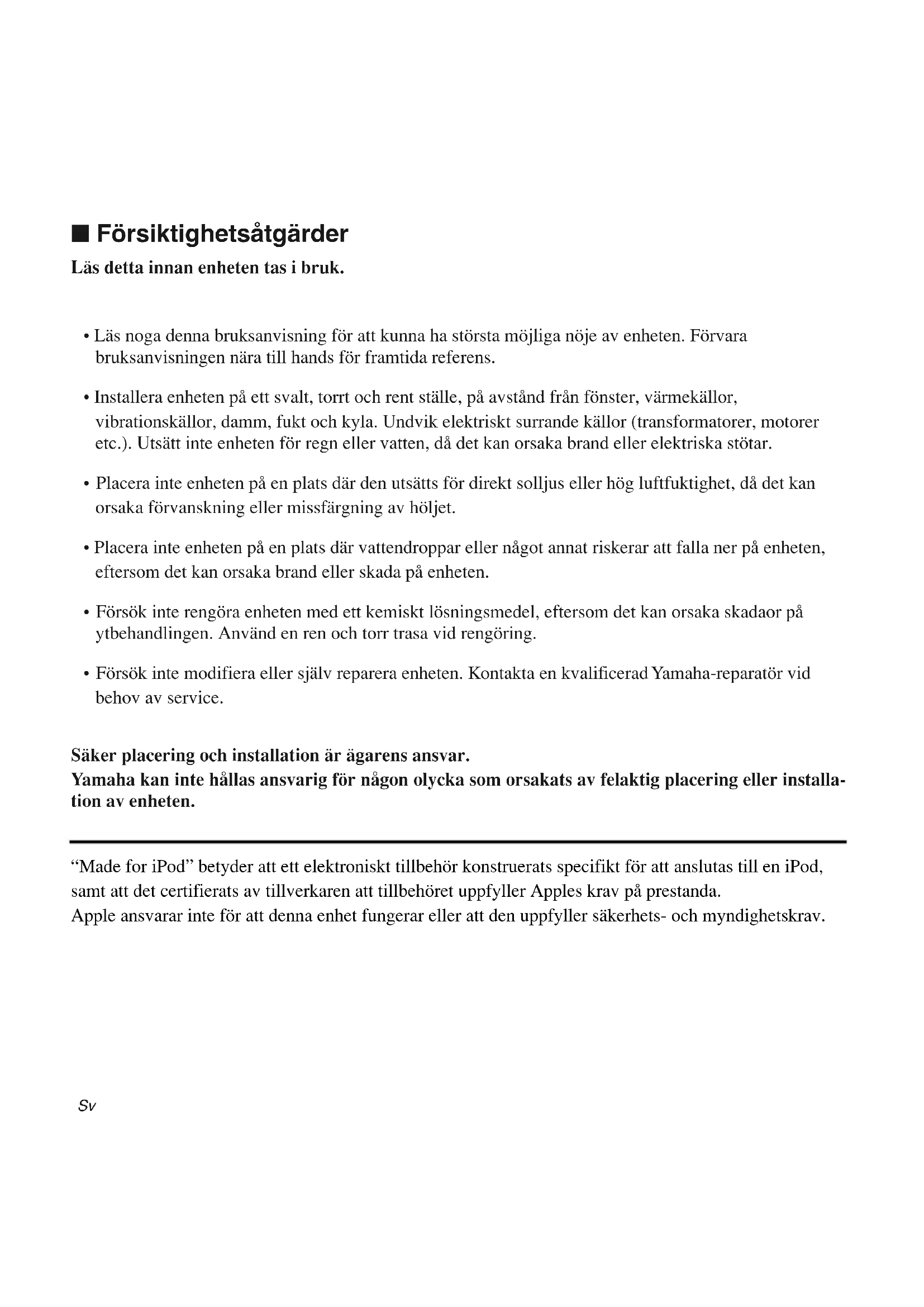

■ Försiktighetsåtgärder

Läs detta innan enheten tas i bruk.

• Läs noga denna bruksanvisning för att kunna ha största möjliga nöje av enheten. Förvara bruksanvisningen nära till hands för framtida referens.
• Installera enheten på ett svalt, torrt och rent ställe, på avständ från fönster, värmekällor, vibrationskällor, damm, fukt och kyla. Undvik elektriskt surrande källor (transformatorer, motorer etc.). Utsätt inte enheten för regn eller vatten, då det kan orsaka brand eller elektriska stötar.
• Placera inte enheten på en plats där den utsätts för direkt solljus eller hög luftfuktighet, då det kan orsaka förvanskning eller missfärgning av höljet.
• Placera inte enheten på en plats där vattendroppar eller något annat riskerar att falla ner på enheten, eftersom det kan orsaka brand eller skada på enheten.
• Försök inte rengöra enheten med ett kemiskt lösningsmedel, eftersom det kan orsaka skadaor på ytbehandlingen. Använd en ren och torr trasa vid rengöring.
• Försök inte modifiera eller själv reparera enheten. Kontakta en kvalificerad Yamaha-reparatör vid behov av service.

Säker placering och installation är ägarens ansvar.

Yamaha kan inte hållas ansvarig för någon olycka som orsakats av felaktig placering eller installation av enheten.

“Made for iPod” betyder att ett elektroniskt tillbehör konstruerats specifikt för att anslutas till en iPod, samt att det certifierats av tillverkaren att tillbehöret uppfyller Apples krav på prestanda.

Apple ansvarar inte för att denna enhet fungerar eller att den uppfyller säkerhets- och myndighetskrav.

Inledning

Denna dockningsstation medger anslutning av en iPod-spelare till en dockningskompatibel enhet från Yamaha för återgivning av inspelade filer via enheten. Tillvägagångssättet för manövrering av en iPod-spelare isatt i dockningsstationen liksom användbara funktioner beror på vilken dockningskompatibel enhet och iPod-spelare som används. Vi hänvisar till bruksanvisningarna till den dockningskompatibla enheten och iPod-spelaren ifråga angående detaljer (dockningskompatibel enhet = enhet till vilken YDS-11 är ansluten).

Följande typer av iPod-spelare är kompatibla med dockningsstationen (gäller i mars 2008):

“iPod” är ett varumärke som tillhör Apple Inc., registrerat i USA och andra länder.

■ Kontroll av förpackningsinnehåll

Kontrollera att följande artiklar finns med i förpackningen. (iPod-spelare medföljer ej.)

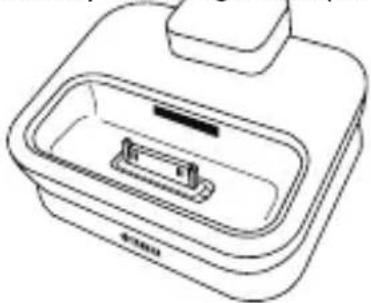

YDS-11 (Huvudenhet) Dockningskabel (2 m)

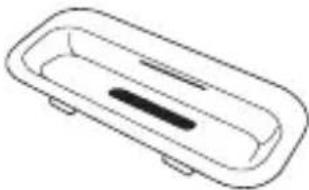

iPod-dockningsadaptrar (A, D) C

För iPod med färgskärm (20 GB eller 30 GB) eller U2 Special Edition

För iPod med färgskärm (40 GB eller 60 GB) eller vanlig iPod (40 GB)

För iPod mini (4 GB eller 6 GB)

* i P od-dockningsadaptern är till för iPod-spelare som levereras utan medföljande adapter.
* Använd adaptern som följer med iPod-spelaren till en iPod-spelare med en medföljande adapter.
* Märkningen (A, B, eller C) finns på baksidan av iPod-dockningsadaptern.

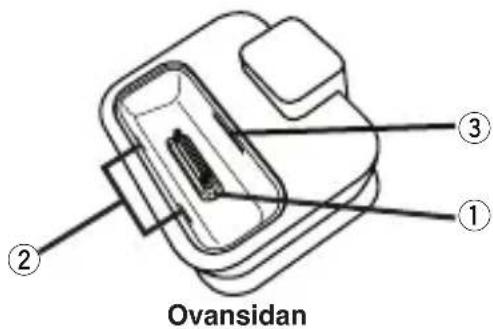

■ Beskrivning av reglage m.m.

Ovansidan

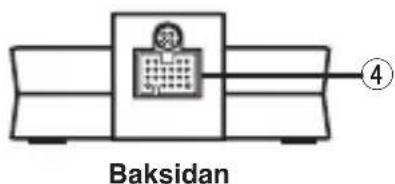

Baksidan ④

① iPod-anslutningskoppling

För anslutning av en iPod-spelare.

② Skåror

För fastsättning av en iPod-dockningsadapter.

③ Adaptorhållare

För fastsättning av en iPod-dockningsadapter.

④ Dockanslutningskoppling

För anslutning av medföljande dockningskabel.

Isättning av en iPod-dockningsadapter

Sätt i den iPod-dockningsadapter som följer med iPod-spelaren i iPod-facket på iPod-dockan. Beroende på typen av iPod-spelare kan det vara nödvändigt att sätta i en av de iPod-dockningsadaptrar som följer med iPod-dockan. Vi hänvisar till sidan 1 angående information om lämplig iPod-dockningsadapter.

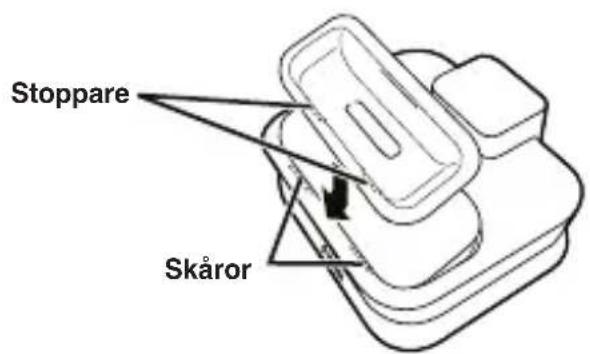

1 Skjut in stopparna på iPod-dockningsadaptern i skårorna i iPod-facket på iPod-dockan.

Stoppare Skåror

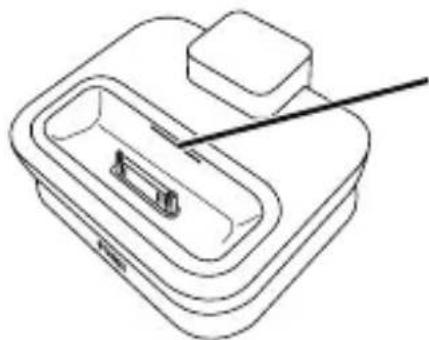

2 Skjut in iPod-dockningsadaptern tills den snäpper fast i skåran på iPod-dockan.

Demontera en iPod- dockningsadapter genom att föra in en nagel i skåran på iPod- dockningsadaptern och lyfta iPod- dockningsadaptern uppåt.

■ Anslutning av dockningskabeln

1. Skjut in den ena kontakten på dockningskabeln ordentligt i dockanslutningskopplingen på iPod-dockan.

Skjut in kontakten med sidan med frigöringsknappen på vänd uppåt.

1. Kontrollera att strömmen till komponenten kompatibel med den universella iPod-dockan är av.

Anmarkning

Anslutning av dockningskabeln medan strömmen till den dockningskompatibla enheten är på kan resultera i skada.

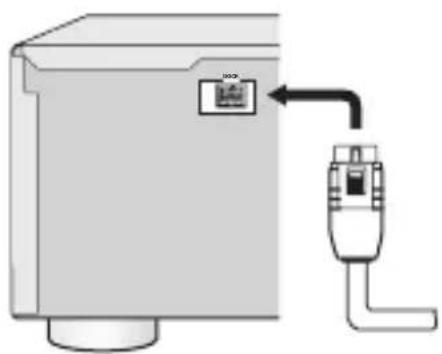

1. Anslut den andra kontakten på dockningskabeln till kopplingen DOCK på den aktuella komponenten kompatibel med den universella iPod-dockan.

Var noga med att ansluta kontakterna på dockningskabeln ordentligt till både dockanslutningskopplingen på iPod-dockan och kopplingen DOCK på den andra komponenten. En undermålig anslutning kan medföra att oönskat brus matas ut från iPod-dockan.

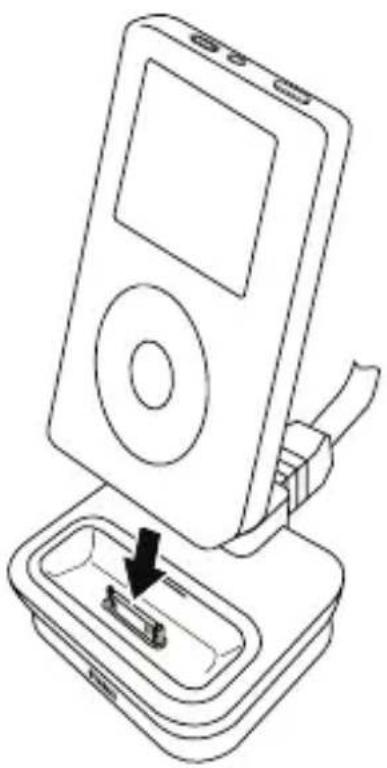

■ Anslutning av en iPod-spelare

Skjut in dockanslutningsporten på iPod-spelaren ordentligt i iPod-anslutningskopplingen på iPod-dockan.

- Kontrollera att utnivån på komponenten kompatibel med den universella iPod-dockan är inställd på minimal nivå.

- Se till att inte vrida eller rucka iPod-spelaren när den sätts i eller tas ut ur iPod-dockan, eftersom det kan skada anslutningsdelarna. Var också försiktig med att inte välta omkull iPod-dockan medan en iPod-spelare är isatt.

- A n vänd iPod-dockan med den iPod-dockningsadapter (medföljande iPod-spelaren eller iPod-dockan) som är anpassad för aktuell iPod-spelare. Användning av iPod-dockan utan användning av lämplig iPod-dockningsadapter kan resultera i undermålig anslutning.

- A vlägsna inte en iPod-spelare från iPod-dockan medan musik, en stillbild eller en film lagrad i iPod-spelaren håller på att återges via en komponent kompatibel med den universella iPod-dockan.

- Anslut iPod-spelaren utan några andra iPodtillbehör (såsom hörlurar, en trådbunden fjärrkontroll, en FM-sändare etc.) anslutna.

- V i rekommenderar att iPod-programvaran uppdateras, innan den används med iPod-dockan. Uppdaterare för iPod-programvara finns tillgänglig på Apples webbsajt.

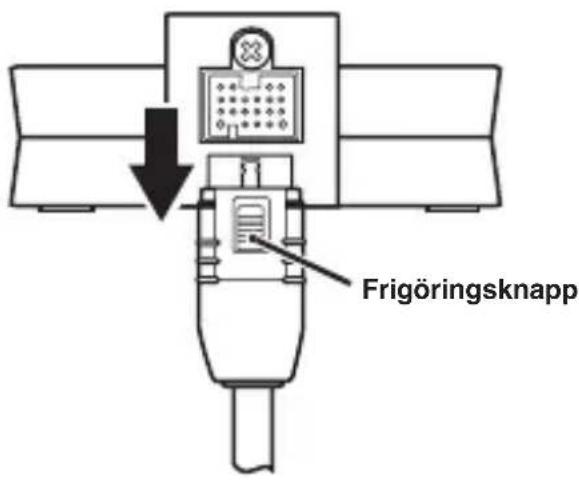

■ Losskoppling av dockningskabeln

1. Kontrollera att strömmen till komponenten kompatibel med den universella iPod-dockan är av.
2. Tryck in frigöringsknappen och dra samtidigt ut kontakten på dockningskabeln.

Frigöringsknapp

Anmarkning

Losskoppling av dockningskabeln medan strömmen till den dockningskompatibla enheten är på kan resultera i skada.

■ Felsökning

Kontrollera följande åtgärder, om iPod-dockan inte fungerar som den ska.

• Anslut iPod-spelaren ordentligt till iPod-dockan.
• Anslut dockningskabeln ordentligt till komponenten kompatibel med den universella iPod-dockan.
• Anslut dockningskabeln ordentligt till iPod-dockan.
• Uppdatera iPod-spelarens programvara till senast tillgängliga version.

Vi hänvisar till bruksanvisningen till iPod- spelaren ifråga eller den andra komponenten kompatibel med den universella iPod-dockan, om ovanstående åtgärder inte hjälper.

Tekniska data

Yttermått (b x h x d) 80 x 33 x 70 mm Vikt 135 g

* Tekniska data är föremål för ändringar utan föregående meddelande.
