Produkttyp	Bashögtalare (subwoofer)
Märke	YAMAHA
Modell	YST-SW011
Tekniker	Avancerad YST (Yamaha Active Servo-teknik), QD-Bass (Quad Dispersion Bass), speciell linjär port
Högtalare	Kon-element på 20 cm med magnetisk avskärmning
Märkeffekt	50 W
Dynamisk effekt	100 W (5 Ω)
Ingångsimpedans	12 kΩ
Frekvensomfång	30 Hz – 200 Hz
Ingångskänslighet	50 mV (50 Hz, 50 W/5 Ω)
Effektförbrukning	45 W
Strömförsörjning	Beroende på version: 120 V AC (USA/Kanada), 230 V AC (Storbritannien/Europa), 240 V AC (Australien), 110-120/220-240 V AC (Kina, Korea, Asien, allmän)
Medföljande tillbehör	Halkskydd, subwooferkabel (5 m)
Placering	Utanför framhögtalarna; fritt utrymme på 20 cm runt enheten; undvik parallella väggar för basen
Underhåll och rengöring	Använd en ren, torr trasa; använd inte kemiska lösningsmedel
Säkerhet	Öppna inte höljet; utsätt inte för regn eller fukt; koppla ur vid åskväder eller vid längre tids inaktivitet
Extra funktioner	YST-port på höger sida; inbyggd förstärkare med ANIC-omvandlare; blyfri lödning

Vanliga frågor - YSTSW011 YAMAHA

Hur ansluter jag subwoofern YST-SW011 till min förstärkare?

Anslut den medföljande subwooferkabeln (5 m) till SUBWOOFER-utgången på din AV-förstärkare och till INPUT-uttaget på subwoofern. Se till att alla enheter är avstängda innan du ansluter.

Strömindikatorn tänds inte när jag sätter strömbrytaren på ON.

Kontrollera att strömkabeln är korrekt ansluten. Om problemet kvarstår, sätt strömbrytaren på OFF, dra ur sladden och sätt i den ordentligt igen.

Det kommer inget ljud från subwoofern.

Kontrollera att VOLUME-reglaget inte är inställt på 0. Vrid det medurs för att öka volymen. Se även till att kablarna är ordentligt insatta i kontakterna.

Ljudnivån från subwoofern är för låg.

Använd en ljudkälla med tillräckligt mycket bas. Om problemet kvarstår kan det bero på stående vågor: flytta subwoofern eller placera hyllor längs väggarna för att bryta upp parallella ytor.

Hur ställer jag in balansen mellan subwoofern och framhögtalarna?

Ställ VOLUME-reglaget på minimum (0), sätt på alla enheter, sedan POWER-omkopplaren. Spela en källa med mycket bas, ställ förstärkaren på önskad lyssningsnivå, höj sedan gradvis subwooferns volym tills basen smälter in naturligt.

Vad gör man vid distorsion (knackningar eller hamrande)?

Sänk genast volymen. Uppspelning av bastoner vid mycket hög volym kan skada bashögtalaren. Om distorsionen kvarstår, kontrollera anslutningarna och ljudkällan.

Vilka teknologier används i denna subwoofer?

Den använder Advanced Yamaha Active Servo Technology (Advanced YST) med ANIC-omvandlare för exakt kontroll av högtalaren, och QD-Bass-teknologi för basspridning i fyra riktningar.

Hur rengör jag subwoofern?

Använd en ren, torr trasa. Använd aldrig kemiska lösningsmedel, alkohol eller slipande produkter som kan skada ytan.

Var placerar man subwoofern för bästa prestanda?

Placera den utanför framhögtalarna, minst 20 cm från väggar för god värmeavledning. Undvik att placera den direkt mot en vägg för att undvika basutsläckning. En sned vinkel kan förbättra basuppfattningen.

Vad gör man om subwoofern inte fungerar alls?

Kontrollera ström- och signalkablarna. Se till att POWER-omkopplaren är på ON och att den gröna indikatorn lyser. Om inget fungerar, dra ur sladden och kontakta en återförsäljare eller ett auktoriserat Yamaha-servicecenter.

BRUKSANVISNING YSTSW011 YAMAHA

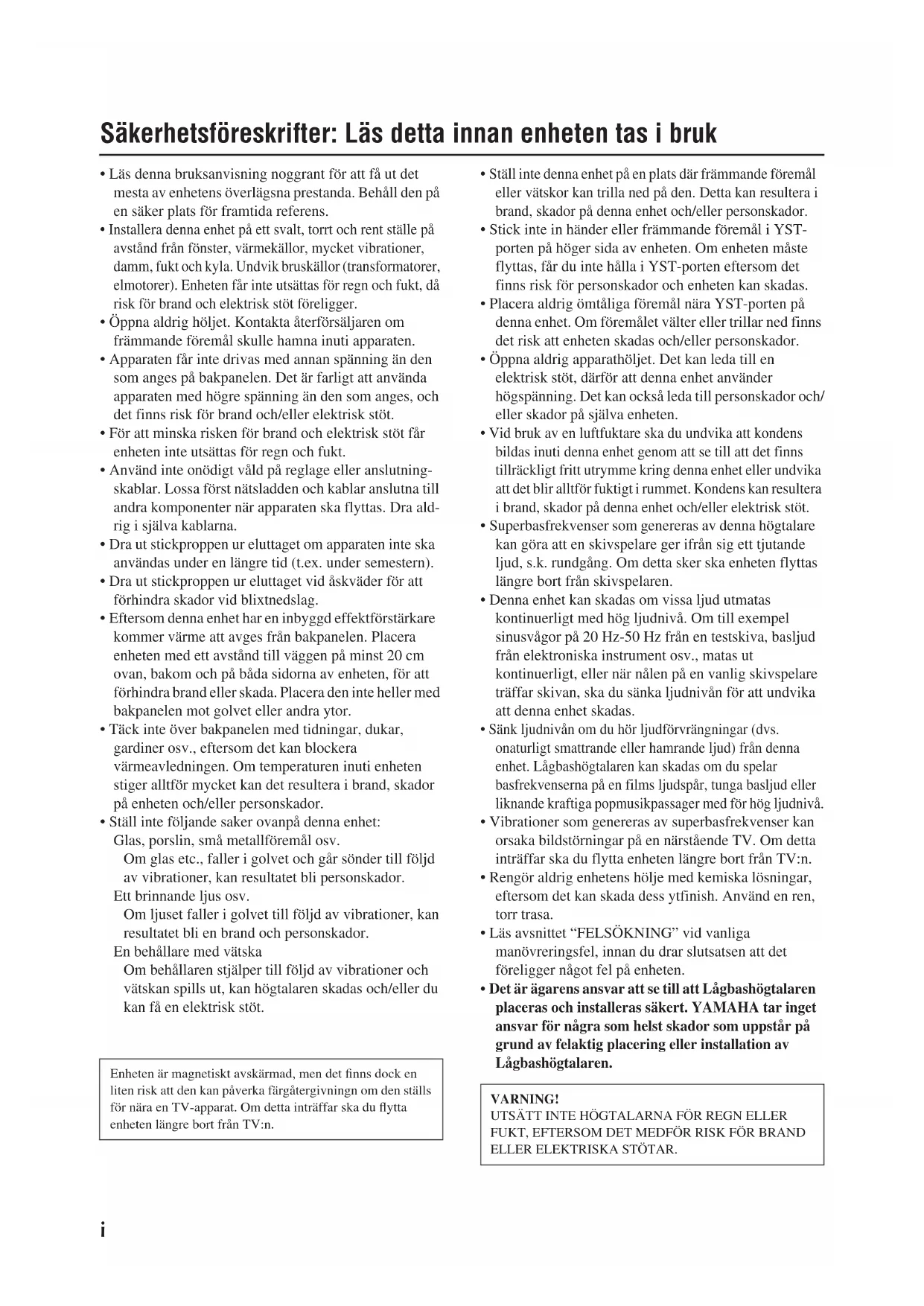

• Läs denna bruksanvisning noggrant för att få ut det mesta av enhetens överlägsna prestanda. Behåll den på en säker plats för framtida referens.
• Installera denna enhet på ett svalt, torrt och rent ställe på avständ från fönster, värmekällor, mycket vibrationer, damm, fukt och kyla. Undvik bruskällor (transformatorer, elmotorer). Enheten får inte utsättas för regn och fukt, då risk för brand och elektrisk stöt föreligger.
• Öppna aldrig höljet. Kontakta återförsäljaren om främmande föremål skulle hamna inuti apparaten.
• Apparaten får inte drivas med annan spänning än den som anges på bakpanelen. Det är farligt att använda apparaten med högre spänning än den som anges, och det finns risk för brand och/eller elektrisk stöt.
• För att minska risken för brand och elektrisk stöt får enheten inte utsättas för regn och fukt.
• Använd inte onödigt våld på reglage eller anslutningskablar. Lossa först nätsladden och kablar anslutna till andra komponenter när apparaten ska flyttas. Dra aldrig i själva kablarna.
• Dra ut stickproppen ur eluttaget om apparaten inte ska användas under en längre tid (t.ex. under semestern).
• Dra ut stickproppen ur eluttaget vid åskväder för att förhindra skador vid blixtnedslag.
• Eftersom denna enhet har en inbyggd effektförstärkare kommer värme att avges från bakpanelen. Placera enheten med ett avständ till väggen på minst 20 cm ovan, bakom och på båda sidorna av enheten, för att förhindra brand eller skada. Placera den inte heller med bakpanelen mot golvet eller andra ytor.
• Täck inte över bakpanelen med tidningar, dukar, gardiner osv., eftersom det kan blockera värmeavledningen. Om temperaturen inuti enheten stiger alltför mycket kan det resultera i brand, skador på enheten och/eller personskador.
• Ställ inte följande saker ovanpå denna enhet: Glas, porslin, små metallföremål osv.
  Om glas etc., faller i golvet och går sönder till följd av vibrationer, kan resultatet bli personskador.
  Ett brinnande ljus osv.
  Om ljuset faller i golvet till följd av vibrationer, kan resultatet bli en brand och personskador.
  En behållare med vätska
  Om behållaren stjälper till följd av vibrationer och vätskan spills ut, kan högtalaren skadas och/eller du kan få en elektrisk stöt.

Enheten är magnetiskt avskärmad, men det finns dock en liten risk att den kan påverka färgåtergivningen om den ställs för nära en TV-apparat. Om detta inträffar ska du flytta enheten längre bort från TV:n.

• Ställ inte denna enhet på en plats där främmande föremål eller vätskor kan trilla ned på den. Detta kan resultera i brand, skador på denna enhet och/eller personskador.
• Stick inte in händer eller främmande föremål i YST-porten på höger sida av enheten. Om enheten måste flyttas, får du inte hålla i YST-porten eftersom det finns risk för personskador och enheten kan skadas.
• Placera aldrig ömtåliga föremål nära YST-porten på denna enhet. Om föremålet välter eller trillar ned finns det risk att enheten skadas och/eller personskador.
• Öppna aldrig apparathöljet. Det kan leda till en elektrisk stöt, därför att denna enhet använder högspänning. Det kan också leda till personskador och/eller skador på själva enheten.
• Vid bruk av en luftfuktare ska du undvika att kondens bildas inuti denna enhet genom att se till att det finns tillräckligt fritt utrymme kring denna enhet eller undvika att det blir alltför fuktigt i rummet. Kondens kan resultera i brand, skador på denna enhet och/eller elektrisk stöt.
• Superbasfrekvenser som genereras av denna högtalare kan göra att en skivspelare ger ifrån sig ett tjutande ljud, s.k. rundgång. Om detta sker ska enheten flyttas längre bort från skivspelaren.
• Denna enhet kan skadas om vissa ljud utmatas kontinuerligt med hög ljudnivå. Om till exempel sinusvågor på 20 Hz-50 Hz från en testskiva, basljud från elektroniska instrument osv., matas ut kontinuerligt, eller när nålen på en vanlig skivspelare träffar skivan, ska du sänka ljudnivån för att undvika att denna enhet skadas.
• Sänk ljudnivån om du hör ljudförvrängningar (dvs. onaturligt smattrande eller hamrande ljud) från denna enhet. Lågbashögtalaren kan skadas om du spelar basfrekvenserna på en films ljudspår, tunga basljud eller liknande kraftiga popmusikpassager med för hög ljudnivå.
• Vibrationer som genereras av superbasfrekvenser kan orsaka bildstörningar på en närstående TV. Om detta inträffar ska du flytta enheten längre bort från TV:n.
• Rengör aldrig enhetens hölje med kemiska lösningar, eftersom det kan skada dess ytfinish. Använd en ren, torr trasa.
• Läs avsnittet "FELSÖKNING" vid vanliga manövreringsfel, innan du drar slutsatsen att det föreligger något fel på enheten.
• Det är ägarens ansvar att se till att Lågbashögtalaren placeras och installeras säkert. YAMAHA tar inget ansvar för några som helst skador som uppstår på grund av felaktig placering eller installation av Lågbashögtalaren.

WARNING!

UTSÄTT INTE HÖGTALARNA FÖR REGN ELLER FUKT, EFTERSOM DET MEDFÖR RISK FÖR BRAND ELLER ELEKTRISKA STÖTAR.

Innehåll

Säkerhetsföreskrifter: Läs detta innan enheten tas i bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Presentation 1

Egenskaper 1

Medföljande tillbehör 1

Placering av lågbashögtalaren 2

Anslutningar 3

Grundläggande anslutningsexempel 3

Nätanslutning av övriga komponenter och lågbashögtalaren....3

Användning av lågbashögtalaren 4

Förinställning av lågbasvolym 4

Advanced Yamaha Active Servo Technology är ett unikt system som ger högtalarelementet möjlighet till en perfekt linjär rörelse genom kombinationen av högtalare och förstärkare.

QD-Bass

TECHNOLOGY

QD-Bass Technology

QD-Bass (Quatre Dispersion Bass) Technology är en för Yamaha unik teknik för effektiv utstrålning av ljudet i fyra horisontella riktningar.

Detta subwoofersystem är försett med en linjär port som är unik för Yamaha och som ger en mjuk basåtergivning under uppspelning och mimimerar störningar som inte finns med i den ursprungliga signalen som matas in.

Medföljande tillbehör

Kontrollera att följande artiklar finns med i förpackningen.

Halkskydd

Lågbaskabel (5 m)

A

B

C

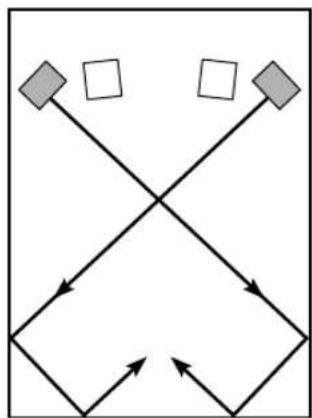

( : subwooferhögtalare, : främre högtalare)

En subwooferhögtalare är tillräcklig för att ge ett basljud med god effekt i en ljudanläggning. Vi rekommenderar dock användning av två subwooferhögtalare för att ytterligare förstärka baseffekten.

När en subwooferhögtalare används, rekommenderas det att den placeras utanför antingen höger eller vänster främre högtalare. (Se fig. 📄När två subwooferhögtalare används, rekommenderas det att de placeras utanför varje främre högtalare. (Se fig. 📄 Placeringen som visas i fig. 📄 också möjlig, men om subwoofersystemet placeras direkt riktad mot väggen kan baseffekten möjligen försvinna, därför att högtalarens eget ljud och ljudet som reflekteras mot väggen kan upphäva varandra. För att undvika att detta händer, rikta subwooferhögtalaren i en vinkel så som visas i fig. 📄ler . 📄

Observera

Det kan hända att du inte får tillräckligt djup bas med subwooferhögtalaren när du lyssnar i mitten av rummet. Detta beror på att "stående vågor" har utvecklats mellan två parallella väggar och därför eliminerar basljudet.

Rikta i så fall subwooferhögtalaren snett mot väggen. Det kan också vara nödvändigt att bryta upp parallelliteten mellan ytorna genom att placera bokhyllor e.dyl. utefter väggarna.

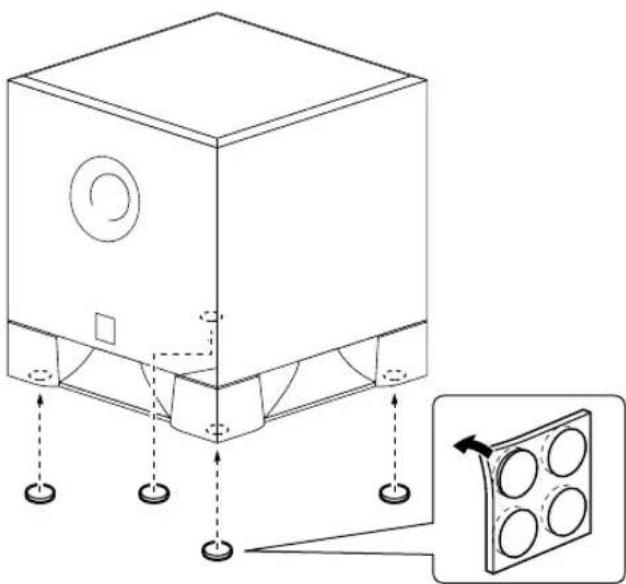

Bruk av glidskyddsdynorna

Klistra fast glidskyddsdynorna i de fyra hörnen på subwooferhögtalarens undersida. På så sätt rör den inte på sig vid vibrationer osv.

Observera! Anslut inte nätkablarna från låg-bashögtalaren och övriga AV-komponenter till något nätuttag förrän alla andra anslutningar är klara.

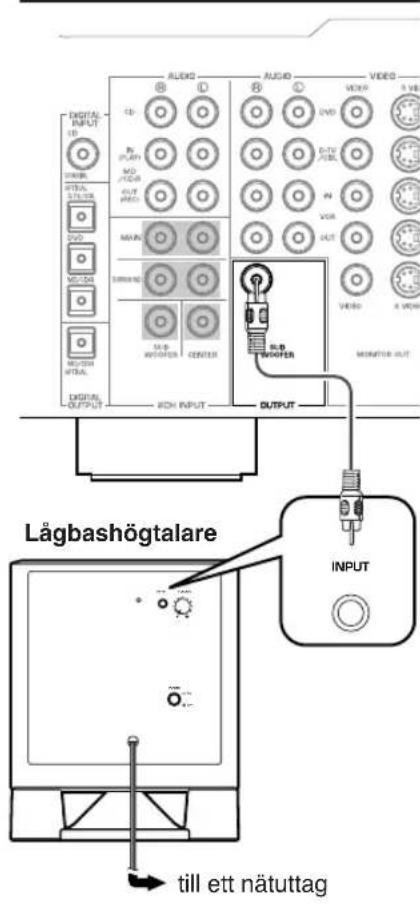

Grundläggande anslutningsexem- pel

Anslut en lågbashögtalarkabel till lågbashögtalarutgången på AV-förstärkaren och till ingången INPUT på lågbashögtalaren.

Förstärkare (baksidan kan se olika ut på olika förstärkare)

Lågbashögtalare Till ett nätuttag

Nätanslutning av övriga komponenter och lågbashögtalaren

Anslut förstärkaren, övriga ljud-/videokomponenter och lågbashögtalaren till lämpliga nätuttag (kontrollera nätspänningen) efter att lågbashögtalaren har anslutits klart.

Spänningsväljare (VOLTAGE SELECTOR) (Gäller modeller till Kina, Korea, övriga Asien och allmänn exportmodell)

Spänningsväljaren på enhetens bakpanel måste ställas in på den spänning som används i området INNAN enheten ansluts till nätet. Du kan välja mellan 110-120/220-240 V växelström, 50/60 Hz.

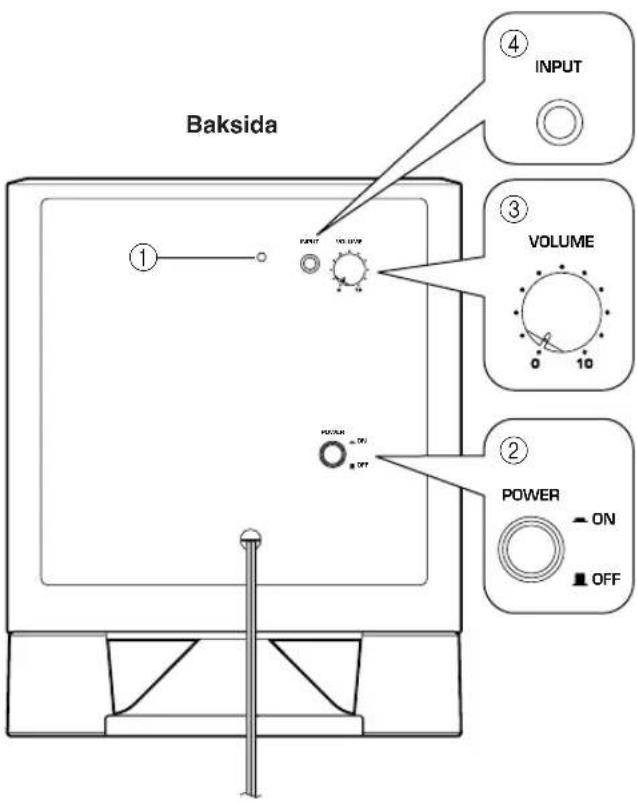

Baksida ① ④ INPUT ③ VOLUME 0 10 ② POWER ON OFF PUNT OFF PUNT OFF

①Strömindikator

Denna gröna indikator tänds när strömbrytaren POWER (②) ställs i tillslaget läge (ON) och slocknar när strömbrytaren POWER ställs i frånslaget läge (OFF).

②Strömbrytare (POWER)

Tryck in denna strömbrytare i läget ON för att slå på strömmen till lågbashögtalaren. Den gröna strömindikatorn (①) på baksida lyser medan strömmen till lågbashögtalaren är på. Tryck en gång till på strömbrytaren, så att den ställs i läget OFF, för att slå av strömmen till lågbashögtalaren.

③Volymreglage (VOLUME)

Reglera volymnivån med detta reglage. Vrid ratten medurs för att höja volymen och moturs för att sänka volymen.

④Linjeingång (INPUT)

Linjenivåsignaler från förstärkaren kan matas in via denna ingång.

Förinställning av lågbasvolym

Innan lågbashögtalaren börjar användas bör volymbalansen mellan lågbashögtalaren och framhögtalarna ställas in enligt följande beskrivning.

1. Ställ volymreglaget VOLUME på lågbashögtalaren i minimiläget (0).
2. Slå på strömmen till alla övriga komponenter.
3. Tryck in strömbrytaren POWER på lågbashög- talaren i tillsaget läge (ON). Den gröna strömindikatorn på baksida tänds.
4. Spela upp en källa som innehåller lågfrekvent ljud. Ställ in volymen på förstärkaren på önskad lyssningsnivå.
5. Höj volymen gradvis för att ställa in lämplig volymbalans mellan lågbashögtalaren och framhögtalarna. Uppnå ett naturligt basljud genom att ställa in lågbashögtalarvolymen på en nivå där ljudet från lågbashögtalaren nätt och jämnt kan urskiljas från ljudet från övriga högtalare.
6. Reglera volymen via alla högtalare med hjälp av förstärkarens volymreglage.

Anmärkning: Vid användning i en flerkanalig hembioanläggning är det rekommendabelt att ställa volymreglaget VOLUME ungefär i mittläget.

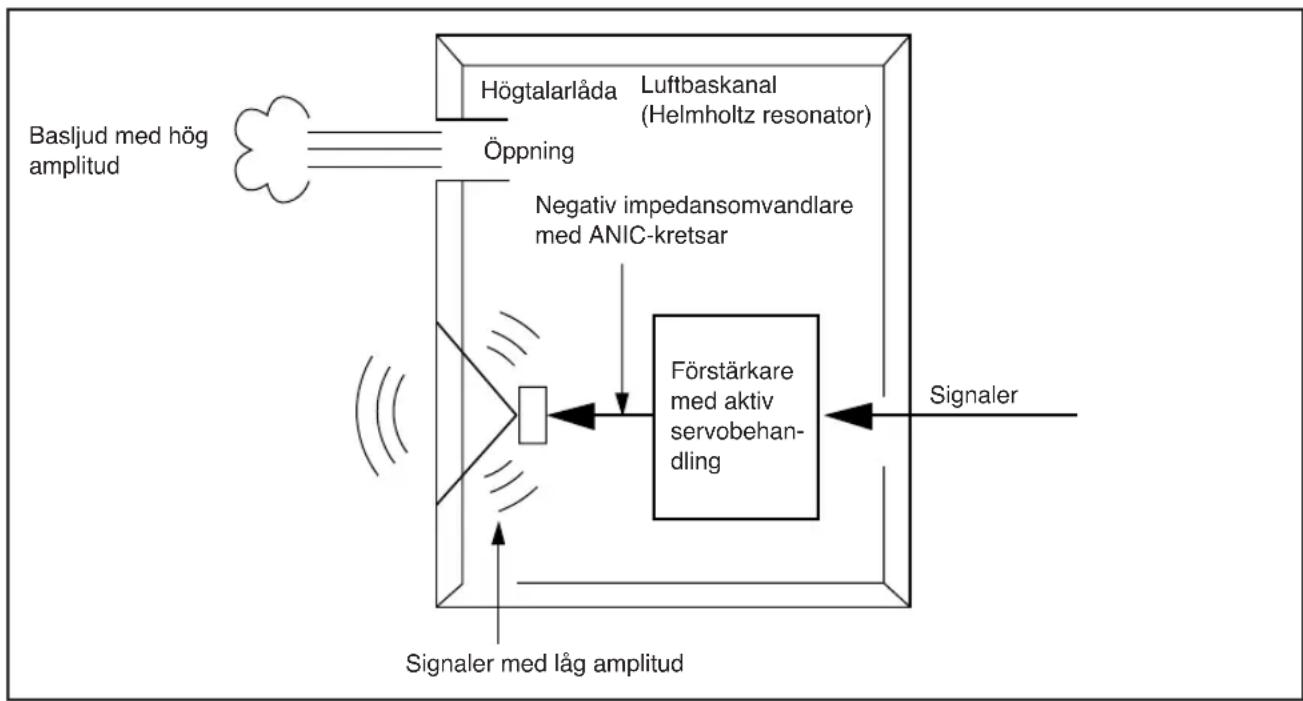

Teorin bakom Yamaha Active Servo Technology är baserad på två faktorer: Helmholtz resonator och drivsteg med negativ impedans. Högtalare med aktiv servobehandling återger basfrekvenser genom en så kallad luftbaskanal, som utgörs av en öppning i högtalarlådan.

Denna öppning används istället för, och fungerar som, en baskanal i en konventionellt konstruerad högtalare.

Således kan, enligt Helmholtz resonansteori, signaler med låg amplitud inuti högtalarlådan matas ut genom denna öppning som vågor med hög amplitud, förutsatt att öppningens storlek och högtalarlådans volym är av proportioner som överensstämmer med ett visst förhållande. För att detta ska kunna uppnås krävs också att amplituderna inuti högtalarlådan är både exakta och tillräckligt starka, eftersom dessa amplituder måste övervinna den "belastning" som luften i högtalarlådan utgör.

Detta problem löses genom en konstruktion där förstärkaren levererar speciella signaler. Om det elektriska motståndet i röstspolen kan reduceras till noll kan högtalarens rörelser bli linjära ifråga om signalspänning. För att uppnå detta använder sig högtalaren av en förstärkare med ett speciellt slutsteg för negativ impedans, som minskar förstärka- rens utimpedans.

Genom användning av drivkretsar med negativ impedans kan förstärkaren generera exakta låg-frekventa vågor med låg amplitud som har en över-lägsen dämpningskarakteristik.

Dessa vågor sänds sedan ut från högtalarlådans öppning som signaler med hög amplitud. Högtalaren kan därför, genom att använda sig av förstärkaren med slutsteg för negativ impedans och en högtalarlåda som fungerar som Helmholtz resonator, återge ett extremt brett omfång av frekvenser med enastående ljudkvalitet och låg distorsion.

De egenskaper som beskrivs ovan utgör tillsammans den grundläggande strukturen hos konventionell Yamaha Active Servo Technology.

Vår nya Active Servo Technology – Advanced Yamaha Active Servo Technology – använder sig av ANIC-kretsar (ANIC = Advanced Negative Impedance Converter), som ger den konventionella negativ impedansomvandlaren möjlighet att variera dynamiskt för att välja ett optimalt värde för varierande högtalarimpedans. Med dessa nya ANIC-kretsar erbjuder Advanced Yamaha Active Servo Technology en stabilare framställning och förbättrat ljudtryck i jämförelse med konventionell Yamaha Active Servo Technology, vilket resulterar i en naturligare och mer dynamisk basåtergivning.

Gå igenom felsökningstabellen nedan, om högtalarna inte tycks fungera som de ska. Koppla loss nätkabeln och kontakta en auktoriserad Yamahahandlare eller en auktoriserad Yamahaverkstad, om aktuellt problem inte finns med i tabellen eller om det inte kan lösas med hjälp av de åtgärder som anges.

Problem Möjlig orsak Lämplig åtgård
Ingen ström tillförs lågbashögtalaren trots att strömbrytaren POWER står i läget ON.	Nätkabelns stickkontakt är inte ansluten ordentligt.	Ställ strömbrytaren POWER i frånslaget läge (OFF) och anslut sedan stickkontakten ordentligt.
Inget ljud hörs.	Volymreglaget VOLUME står i läget 0.	Vrid volymreglaget VOLUME åt höger (medurs).
	Lågbashögtalarkabeln är ej ordentligt ansluten.	Anslut lågbashögtalarkabeln ordentligt.
Ljudnivån är för låg.	En ljudkälla som innehåller för lite basfrekvenser spelas upp.	Spela upp en ljudkälla som innehåller mer basfrekvenser.
	Ljudnivån har försvagats av så kallade stående vågor.	Omplacera lågbashögtalaren eller bryt de parallella väggytorna genom att placera bokhyllor eller andra större föremål längs väggen.

YST-SW011

Typ ....Lågbashögtalare med Advanced Yamaha Active Servo Technology

Drivelement.... 20 cm koniskt baselement Magnetiskt avskärmad typ

Uteffekt ....50 W

Dynamisk effekt.... 100 W, 5 Ω

Inimpedans ....12 kΩ

Frekvensomfång.... 30 Hz – 200 Hz

Inkänslighet ....50 mV (50 Hz, 50 W/5 Ω)

Strömförsörjning

[Modeller till USA och Canada] 120 V nätspänning, 60 Hz [Modeller till Australien] .... 240 V nätspänning, 50 Hz [Modeller till Kina] .... 110–120/220–240 V nätspänning, 50/60 Hz [Modeller till Korea] .... 110–120/220–240 V nätspänning, 50/60 Hz [Modeller till Europa, inkl. Storbritannien] .... 230 V nätspänning, 50 Hz [Modeller till övriga Asien] .... 110–120/220–240 V nätspänning, 50/60 Hz [Allmän modell]. 110–120/220–240 V nätspänning, 50/60 Hz

Effektförbrukning ....45 W

Yttermått (B x H x D) .....290 mm x 360 mm x 303 mm

Vikt.... 10 kg

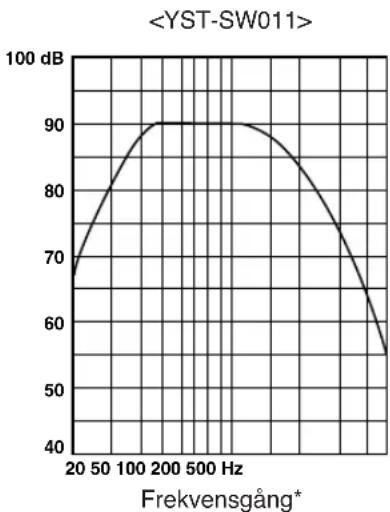

Frekvenskarakteristik

* Det här diagrammet visar inte de faktiska frekvensgångsegenskaperna på ett exakt sätt.

Rätten till ändringar förbehålles.

I den här produkten används huvudsakligen blyfri lödmetall.
