GEBRUIKSAANWIJZING YSTSW011 YAMAHA

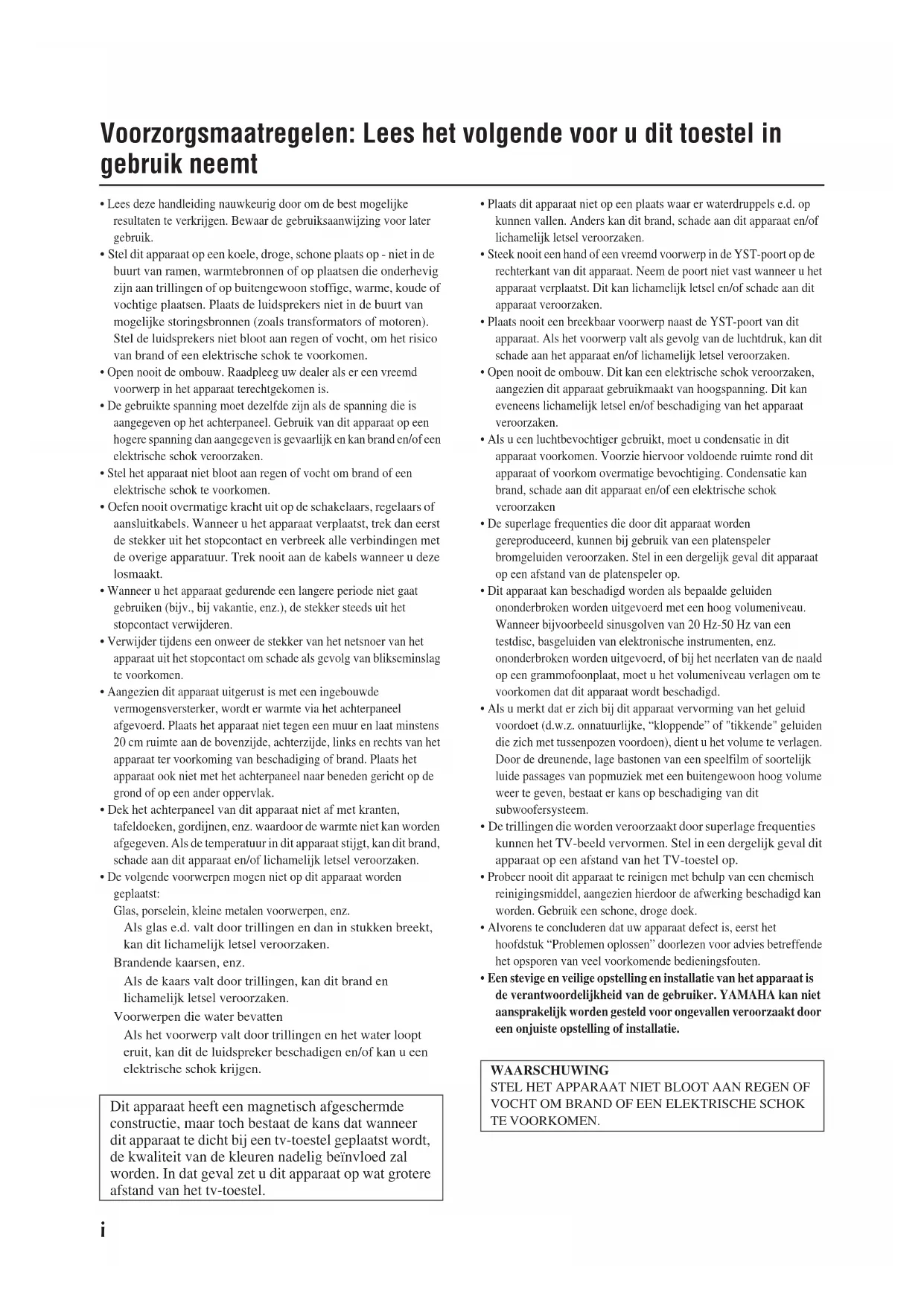

100 dB<YST-SW011>Gráfico de respuesta de frecuencia*i Voorzorgsmaatregelen: Lees het volgende voor u dit toestel in gebruik neemt

• Lees deze handleiding nauwkeurig door om de best mogelijke resultaten te verkrijgen. Bewaar de gebruiksaanwijzing voor later gebruik.

• Stel dit apparaat op een koele, droge, schone plaats op - niet in de buurt van ramen, warmtebronnen of op plaatsen die onderhevig zijn aan trillingen of op buitengewoon stoffige, warme, koude of vochtige plaatsen. Plaats de luidsprekers niet in de buurt van mogelijke storingsbronnen (zoals transformators of motoren). Stel de luidsprekers niet bloot aan regen of vocht, om het risico van brand of een elektrische schok te voorkomen.

• Open nooit de ombouw. Raadpleeg uw dealer als er een vreemd voorwerp in het apparaat terechtgekomen is.

• De gebruikte spanning moet dezelfde zijn als de spanning die is aangegeven op het achterpaneel. Gebruik van dit apparaat op een hogere spanning dan aangegeven is gevaarlijk en kan brand en/of een elektrische schok veroorzaken.

• Stel het apparaat niet bloot aan regen of vocht om brand of een elektrische schok te voorkomen.

• Oefen nooit overmatige kracht uit op de schakelaars, regelaars of aansluitkabels. Wanneer u het apparaat verplaatst, trek dan eerst de stekker uit het stopcontact en verbreek alle verbindingen met de overige apparatuur. Trek nooit aan de kabels wanneer u deze losmaakt.

• Wanneer u het apparaat gedurende een langere periode niet gaat gebruiken (bijv., bij vakantie, enz.), de stekker steeds uit het stopcontact verwijderen.

• Verwijder tijdens een onweer de stekker van het netsnoer van het apparaat uit het stopcontact om schade als gevolg van blikseminslag te voorkomen.

• Aangezien dit apparaat uitgerust is met een ingebouwde vermogensversterker, wordt er warmte via het achterpaneel afgevoerd. Plaats het apparaat niet tegen een muur en laat minstens 20 cm ruimte aan de bovenzijde, achterzijde, links en rechts van het apparaat ter voorkoming van beschadiging of brand. Plaats het apparaat ook niet met het achterpaneel naar beneden gericht op de grond of op een ander oppervlak.

• Dek het achterpaneel van dit apparaat niet af met kranten, tafeldoeken, gordijnen, enz. waardoor de warmte niet kan worden afgegeven. Als de temperatuur in dit apparaat stijgt, kan dit brand, schade aan dit apparaat en/of lichamelijk letsel veroorzaken.

• De volgende voorwerpen mogen niet op dit apparaat worden geplaatst: Glas, porselein, kleine metalen voorwerpen, enz. Als glas e.d. valt door trillingen en dan in stukken breekt, kan dit lichamelijk letsel veroorzaken. Brandende kaarsen, enz. Als de kaars valt door trillingen, kan dit brand en lichamelijk letsel veroorzaken. Voorwerpen die water bevatten Als het voorwerp valt door trillingen en het water loopt eruit, kan dit de luidspreker beschadigen en/of kan u een elektrische schok krijgen.

• Plaats dit apparaat niet op een plaats waar er waterdruppels e.d. op kunnen vallen. Anders kan dit brand, schade aan dit apparaat en/of lichamelijk letsel veroorzaken.

• Steek nooit een hand of een vreemd voorwerp in de YST-poort op de rechterkant van dit apparaat. Neem de poort niet vast wanneer u het apparaat verplaatst. Dit kan lichamelijk letsel en/of schade aan dit apparaat veroorzaken.

• Plaats nooit een breekbaar voorwerp naast de YST-poort van dit apparaat. Als het voorwerp valt als gevolg van de luchtdruk, kan dit schade aan het apparaat en/of lichamelijk letsel veroorzaken.

• Open nooit de ombouw. Dit kan een elektrische schok veroorzaken, aangezien dit apparaat gebruikmaakt van hoogspanning. Dit kan eveneens lichamelijk letsel en/of beschadiging van het apparaat veroorzaken.

• Als u een luchtbevochtiger gebruikt, moet u condensatie in dit apparaat voorkomen. Voorzie hiervoor voldoende ruimte rond dit apparaat of voorkom overmatige bevochtiging. Condensatie kan brand, schade aan dit apparaat en/of een elektrische schok veroorzaken

• De superlage frequenties die door dit apparaat worden gereproduceerd, kunnen bij gebruik van een platenspeler bromgeluiden veroorzaken. Stel in een dergelijk geval dit apparaat op een afstand van de platenspeler op.

• Dit apparaat kan beschadigd worden als bepaalde geluiden ononderbroken worden uitgevoerd met een hoog volumeniveau. Wanneer bijvoorbeeld sinusgolven van 20 Hz-50 Hz van een testdisc, basgeluiden van elektronische instrumenten, enz. ononderbroken worden uitgevoerd, of bij het neerlaten van de naald op een grammofoonplaat, moet u het volumeniveau verlagen om te voorkomen dat dit apparaat wordt beschadigd.

• Als u merkt dat er zich bij dit apparaat vervorming van het geluid voordoet (d.w.z. onnatuurlijke, “kloppende” of "tikkende" geluiden die zich met tussenpozen voordoen), dient u het volume te verlagen. Door de dreunende, lage bastonen van een speelfilm of soortelijk luide passages van popmuziek met een buitengewoon hoog volume weer te geven, bestaat er kans op beschadiging van dit subwoofersysteem.

• De trillingen die worden veroorzaakt door superlage frequenties kunnen het TV-beeld vervormen. Stel in een dergelijk geval dit apparaat op een afstand van het TV-toestel op.

• Probeer nooit dit apparaat te reinigen met behulp van een chemisch reinigingsmiddel, aangezien hierdoor de afwerking beschadigd kan worden. Gebruik een schone, droge doek.

• Alvorens te concluderen dat uw apparaat defect is, eerst het hoofdstuk “Problemen oplossen” doorlezen voor advies betreffende het opsporen van veel voorkomende bedieningsfouten.

• Een stevige en veilige opstelling en installatie van het apparaat is de verantwoordelijkheid van de gebruiker. YAMAHA kan niet aansprakelijk worden gesteld voor ongevallen veroorzaakt door een onjuiste opstelling of installatie. Dit apparaat heeft een magnetisch afgeschermde constructie, maar toch bestaat de kans dat wanneer dit apparaat te dicht bij een tv-toestel geplaatst wordt, de kwaliteit van de kleuren nadelig beïnvloed zal worden. In dat geval zet u dit apparaat op wat grotere afstand van het tv-toestel. WAARSCHUWING STEL HET APPARAAT NIET BLOOT AAN REGEN OF VOCHT OM BRAND OF EEN ELEKTRISCHE SCHOK TE VOORKOMEN.1 Inhoudsopgave Voorzorgsmaatregelen: Lees het volgende voor u dit toestel in gebruik neemt . . . . . . . . . i Inleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Kenmerken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Bijgeleverd toebehoren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Plaats van de subwoofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Aansluitingen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Voorbeeld van de basisaansluitingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Aansluiten van de componenten en de subwoofer op het lichtnet . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Gebruik van de subwoofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Voorinstellen van het subwoofervolume . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Advanced Yamaha Active Servo Technology . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Problemen oplossen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Frequentieverloop. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Inleiding Kenmerken Dit subwoofersysteem is uitgerust met een lineaire poort die uniek is aan Yamaha. Deze poort onder- drukt externe ruis die niet in het originele ingangs- signaal is bevat en biedt aldus een betere basrespons tijdens weergave. Bijgeleverd toebehoren Controleer of de volgende onderdelen in de verpa- kkingsdoos zijn. Advanced YST De Geavanceerde YST (Yamaha Active Servo technologie) is een uniek systeem om de luid- spreker een perfect lineair verloop te geven door de juiste combinatie van luidspreker en ver- sterker. QD-Bass Technology QD-Bass (Quatra Dispersion Bass) technologie is een unieke Yamaha technologie om het geluid efficiënt in vier horizontale richtingen uit te sturen. Anti-slipkussentjesSubwooferkabel (5 m)Nederlands2 Plaats van de subwoofer ( : subwoofer, : voorluidspreker) Met een enkele subwoofer kunt u de weergave van uw stereo-installatie al aanzienlijk verbeteren, maar het gebruik van twee subwoofers is aanbevolen om een beter effect te verkrijgen. Als u één subwoofer gebruikt, plaats hem dan bij voorkeur aan de buitenzijde van de rechter of linker voorluidspreker. (Zie afb. .) Als u twee subwoofers gebruikt, plaats die dan bij voorkeur aan de buitenzijde van elke voorluidspreker. (Zie afb. .) De opstelling aangegeven in afb. is ook mogelijk, echter indien het subwoofersysteem direct in de richting van de muur geplaatst wordt, bestaat de kans dat de lage tonen verdwijnen, aangezien het geluid dat door de subwoofer wordt voortgebracht en het geluid dat door de muur weerkaatst wordt tegen elkaar wegvallen. Om dit te voorkomen, dient u het subwoofersysteem schuin te plaatsen, zoals aangegeven in fig. of . Opmerking Het kan zich voordoen dat u geen voldoende superlage tonen van de subwoofer kunt verkrijgen wanneer u in het midden van de kamer luistert. Dit komt omdat er zich “staande golven” hebben ontwikkeld tussen twee parallel staande muren waardoor de lage tonen wegvallen. Stel in dit geval de subwoofer schuin ten opzichte van de muur op. Het kan ook nodig zijn dat de evenwijdige oppervlakken worden onderbroken door bijv. boekenplanken tegen de muren te plaatsen. Gebruik van de antislipplaatjes Bevestig de bijgeleverde antislipplaatjes op de vier hoeken op de onderkant van de subwoofer om te voorkomen dat de subwoofer verschuift als gevolg van trillingen enz.

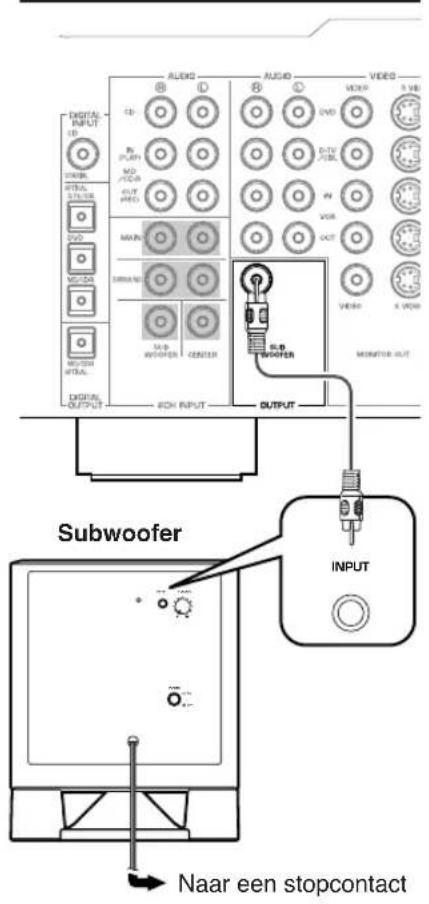

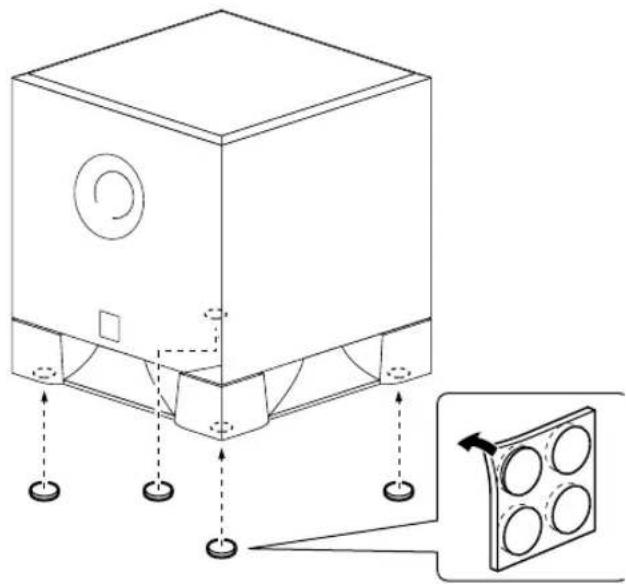

Nederlands Aansluitingen Let op: Sluit de netsnoeren van de subwoofer en de andere audio/videoapparatuur pas op een stopcontact aan nadat alle andere aansluitingen zijn voltooid. Voorbeeld van de basisaansluitin- gen Sluit de subwooferkabel op de uitgangsaansluiting van uw AV-versterker en op de INPUT aansluiting van de subwoofer aan. Aansluiten van de componenten en de subwoofer op het lichtnet Nadat de subwoofer correct is aangesloten, kunt u de versterker, de andere audio/videoapparatuur en de subwoofer op een stopcontact aansluiten dat de juiste spanning afgeeft. VOLTAGE SELECTOR (Voor de modellen voor China, Korea, Azië en de algemene modellen) De spanningskeuzeschakelaar op het achter- paneel van dit apparaat dient correct ingesteld te worden op de plaatselijke netspanning ALVORENS de stekker van het netsnoer van dit OFF

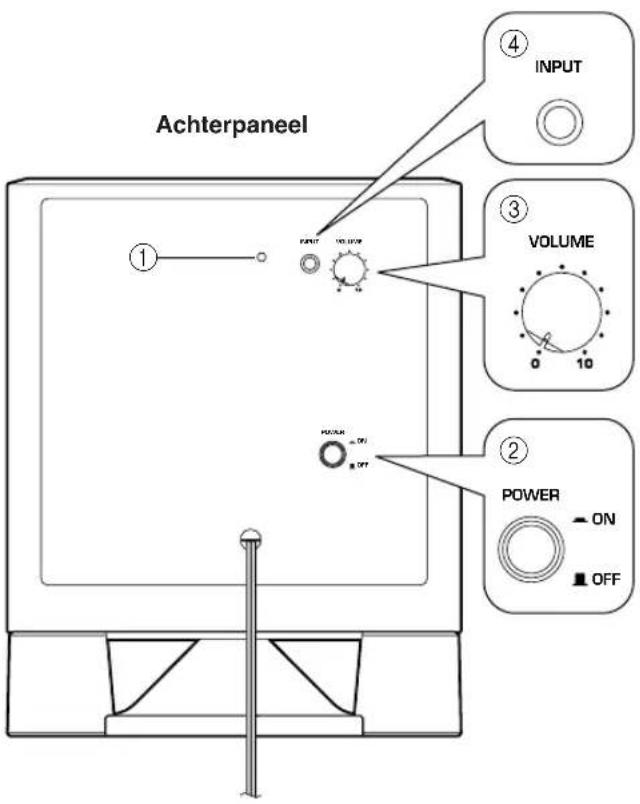

POWERVOLUMEINPUTINPUT Naar een stopcontact Subwoofer Versterker (De achterkant van uw ver- sterker kan er anders uitzien.)4 Gebruik van de subwoofer 1Spanningsindicator Licht GROEN op wanneer de POWER schake- laar (2) op ON wordt gezet; gaat uit wanneer de POWER schakelaar op OFF wordt gezet. 2POWER schakelaar Druk deze schakelaar in de ON stand om de subwoofer in te schakelen. Bij het inschakelen van de subwoofer licht de spanningsindicator (1) op het achterpaneel groen op. Druk nog een keer op de schakelaar zodat deze in de OFF stand komt te staan om de subwoofer uit te schakelen. 3VOLUME regelaar Voor het instellen van het volumeniveau. Draai de regelaar naar rechts om het volume te verho- gen en naar links om het volume te verlagen. 4INPUT aansluiting Dit is de ingangsaansluiting voor de lijn- niveausignalen van de versterker. Voorinstellen van het subwoofer- volume Voordat u de subwoofer gebruikt, dient u eerst de volumebalans tussen de subwoofer en de voorluid- sprekers in te stellen zoals hieronder wordt bes- chreven. 1.Draai de VOLUME regelaar in de minimum- stand (0). 2.Schakel alle andere apparatuur in. 3.Druk de POWER schakelaar in de ON stand. De spanningsindicator op het achterpaneel licht op. 4.Geef een bron weer die basgeluiden bevat. Stel het volume op de versterker op het gewenste luisterniveau in. 5.Zet de volumeregelaar op de subwoofer geleidelijk hoger totdat de gewenste volumebal- ans tussen de subwoofer en de voorluidsprekers is verkregen. Voor een natuurlijke basweergave moet u het subwoofervolume zodanig instellen dat dit nauwelijks onderscheidbaar is van de andere luidsprekers. 6.Stel het volume van het volledige geluids- systeem in met de volumeregelaar op de ver- sterker. Opmerking: Het verdient aanbeveling de VOLUME regelaar in de midden- stand te zetten bij gebruik in een meer- kanaals thuisbioscoopsysteem. OFF

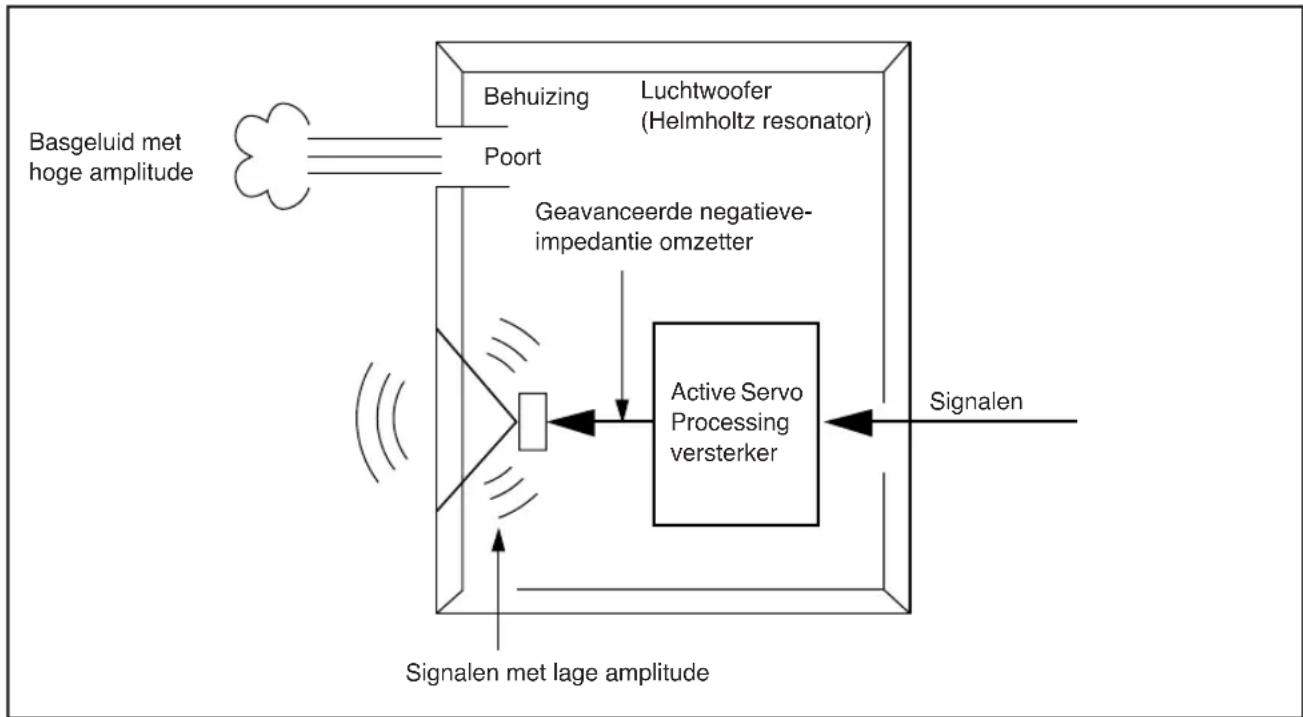

• POWERAchterpaneelVOLUME5 Nederlands Advanced Yamaha Active Servo Technology De theorie achter de Yamaha Active Servo technol- ogie is gebaseerd op twee factoren: de Hemholtz resonator en negatieve-impedantie aandrijving. Active Servo Processing luidsprekers reproduceren de basfrequenties via een “luchtwoofer”; dit is een poort of opening in de ombouw van de luidspreker. Deze opening wordt gebruikt in plaats van, en ver- vult de functies van, een woofer in een convention- eel luidsprekersysteem. De signalen van lage amplitude binnen de luid- sprekerbehuizing kunnen volgens de Helmholtz resonantie-theorie via deze opening worden uitges- tuurd als golven met een hoge amplitude indien de grootte van de opening en het volume van de behu- izing in proportie zijn tot een bepaalde verhouding. Om dit te verwezenlijken dienen de amplituden binnen de behuizing zowel nauwkeurig te zijn als voldoende krachtig, want deze amplituden moeten de “belasting” overkomen die gecreëerd wordt door de lucht in de behuizing. Dit probleem wordt opgelost door een ontwerp waarbij de versterker speciale signalen toevoert. Als de elektrische resonantie van de spreekspoel tot nul gereduceerd kan worden, zal de beweging van de luidsprekereenheid lineair worden ten opz- ichte van de signaalspanning. Om dit mogelijk te maken, wordt in het systeem een speciale negatieve-impedantie uitgangsaandrijving ver- sterker toegepast die zorgt voor substractie van de uitgangsimpedantie van de versterker. Door toepassing van negatieve-impedantie aandr- ijvingscircuits kan de versterker nauwkeurige, lage-amplitude, laagfrequentiegolven genereren met superieure dempingseigenschappen. Deze golven worden vervolgens via de opening in de luidsprekerbehuizing uitgestuurd. Het systeem kan door toepassing van de negatieve-impedantie uitgangsaandrijving versterker en een luidspreker- behuizing met een Helmholtz resonator een zeer breed frequentiebereik weergeven met een uit- zonderlijke geluidskwaliteit en lage vervorming. De hiervoor beschreven eigenschappen vormen in combinatie de fundamentele structuur van de con- ventionele Yamaha Active Servo technologie. Onze nieuwe Active Servo technologie — de Gea- vanceerde Yamaha Active Servo technologie – maakt gebruik van geavanceerde negatieve-impe- dantie omzetter (ANIC) circuits, waarmee de con- ventionele negatieve-impedantie omzetter dynamisch kan variëren om een optimale waarde voor de luidsprekerimpedantie-variatie te select- eren. Met deze nieuwe ANIC circuits zorgt de Gev- anceerde Yamaha Active Servo technologie voor een meer stabiele prestatie en een verbeterde gelu- idsdruk in vergelijking met de Yamaha Active Servo technologie, wat resulteert in een meer nat- uurlijke en dynamische weergave van de bassen. Basgeluid met hoge amplitude Behuizing Poort Luchtwoofer (Helmholtz resonator) Geavanceerde negatieve- impedantie omzetter Active Servo Processing versterker Signalen met lage amplitude Signalen6 Problemen oplossen Raadpleeg de onderstaande tabel als het apparaat niet juist werkt. Als het probleem niet in de tabel voorkomt, of als u het probleem niet kunt verhelpen met de gegeven oplossingen, moet u de stekker uit het stopcontact halen en contact opnemen met een officiële Yamaha-dealer of servicecentrum. Probleem Oorzaak Maatregel Er is geen stroom terwijl de POWER schakelaar in de ON stand staat. De stekker is niet stevig in het stopcontact gestoken. Zet de POWER schakelaar op OFF en steek dan de stekker stevig in het stopcontact. Geen geluid. De VOLUME regelaar staat op 0. Draai de VOLUME regelaar naar rechts (in de richting van de klok). De subwooferkabel is niet juist aangesloten. Sluit de subwooferkabel correct aan. Het geluidsniveau is te laag. U geeft een geluidsbron weer met weinig bastonen. Speel een geluidsbron die voldoende bassen bevat. Het geluidsniveau is verlaagd door het optreden van staande golven. Zet de subwoofer op een andere plaats of creëer een onderbreking in het parallelle wandoppervlak door een boekenrek of ander groot voorwerp langs de wand te plaatsen.7 Nederlands Technische gegevens YST-SW011 Type
• Geavanceerde Yamaha Active Servo technologie Bezetting p. 20
• cm conuswoofer Magnetisch afgeschermd Uitgangsvermogen p. 50
• W Dynamisch uifgangsvermogen p. 100
• W, 5 Ω Ingangsimpedantie p. 12
• kΩ Frequentiebereik p. 30
• Hz – 200 Hz Ingangsgevoeligheid p. 50
• mV (50 Hz, 50 W/5 Ω) Stroomvoorziening [Modellen voor de VS en Canada] p. 120
• V wisselstroom, 60 Hz[Model voor Australië] p. 240
• V wisselstroom, 50 Hz[Model voor China] p. 110
• -120/220-240 V wisselstroom, 50/60 HzModel voor Korea p. 110
• -120/220-240 V wisselstroom, 50/60 Hz[Modellen voor Groot-Brittannië en Continentaal Europa] p. 230
• V wisselstroom, 50 Hz[Model voor Azië] p. 110
• -120/220-240 V wisselstroom, 50/60 Hz[Algemene model] p. 110
• -120/220-240 V wisselstroom, 50/60 Hz Stroomverbruik p. 45
• W Afmetingen (B x H x D) p. 290

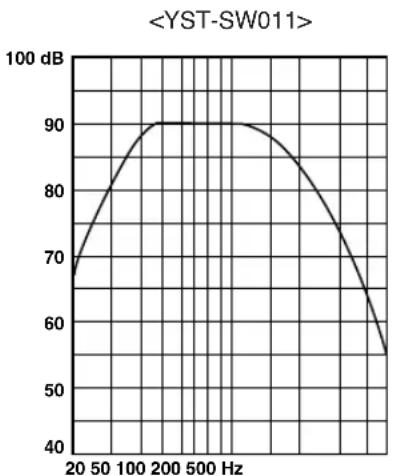

• mm x 360 mm x 303 mm Gewicht kg Frequentieverloop p. 10

• Dit diagram geeft de werkelijke frequentiekarak- teristieken niet nauwkeurig weer. Alle specificaties zijn onder voorbehoud en kunnen zondere nadere kennisgeving worden gewijzigd. 20 50 100 200 500 Hz
