YSTSW011 - Haut-parleurs YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses (subwoofer)
Marque	YAMAHA
Modèle	YST-SW011
Technologies	Advanced YST (Yamaha Active Servo Technology), QD-Bass (Quatre Dispersion Bass), port linéaire spécial
Haut-parleur	Woofer à cône de 20 cm avec blindage magnétique
Puissance nominale	50 W
Puissance dynamique	100 W (5 Ω)
Impédance d'entrée	12 kΩ
Réponse en fréquences	30 Hz – 200 Hz
Sensibilité d'entrée	50 mV (50 Hz, 50 W/5 Ω)
Consommation électrique	45 W
Alimentation	Selon version : 120 V CA (États-Unis/Canada), 230 V CA (Royaume-Uni/Europe), 240 V CA (Australie), 110-120/220-240 V CA (Chine, Corée, Asie, général)
Accessoires fournis	Pieds antidérapants, câble subwoofer (5 m)
Placement	À l'extérieur des enceintes avant ; espace libre de 20 cm autour de l'appareil ; éviter les murs parallèles pour les basses
Entretien et nettoyage	Utiliser un chiffon propre et sec ; ne pas utiliser de diluants chimiques
Sécurité	Ne pas ouvrir le boîtier ; ne pas exposer à la pluie ou à l'humidité ; débrancher en cas d'orage ou de non-utilisation prolongée
Fonctionnalités supplémentaires	Port YST sur le côté droit ; amplificateur intégré avec convertisseur ANIC ; soudure sans plomb

FOIRE AUX QUESTIONS - YSTSW011 YAMAHA

Comment connecter le subwoofer YST-SW011 à mon amplificateur ?

Branchez le câble subwoofer fourni (5 m) à la sortie SUBWOOFER de votre amplificateur AV et à la prise INPUT à l'arrière du subwoofer. Assurez-vous que tous les appareils sont éteints avant de connecter.

Le témoin d'alimentation ne s'allume pas quand je mets l'interrupteur sur ON.

Vérifiez que le cordon d'alimentation est correctement branché. Si le problème persiste, mettez l'interrupteur sur OFF, débranchez le cordon, puis rebranchez-le fermement.

Il n'y a aucun son provenant du subwoofer.

Vérifiez que la commande VOLUME n'est pas réglée sur 0. Tournez-la dans le sens horaire pour augmenter le volume. Assurez-vous également que les câbles sont bien enfoncés dans les connecteurs.

Le niveau sonore du subwoofer est trop faible.

Utilisez une source audio contenant suffisamment de graves. Si le problème persiste, il peut s'agir d'ondes stationnaires : repositionnez le subwoofer ou placez des étagères le long des murs pour briser les surfaces parallèles.

Comment régler la balance entre le subwoofer et les enceintes avant ?

Mettez la commande VOLUME au minimum (0), allumez tous les appareils, puis l'interrupteur POWER. Lancez une source riche en graves, réglez l'amplificateur au niveau d'écoute souhaité, puis augmentez progressivement le volume du subwoofer jusqu'à ce que les graves s'intègrent naturellement.

Que faire en cas de distorsion (claquements ou martèlements) ?

Réduisez immédiatement le volume. Une lecture à très haut volume de sons graves peut endommager le caisson. Si la distorsion persiste, vérifiez les connexions et la source audio.

Quelles sont les technologies utilisées dans ce subwoofer ?

Il utilise la Advanced Yamaha Active Servo Technology (Advanced YST) avec convertisseur ANIC pour un contrôle précis du haut-parleur, et la technologie QD-Bass pour une dispersion des basses dans quatre directions.

Comment nettoyer le subwoofer ?

Utilisez un chiffon propre et sec. N'utilisez jamais de diluants chimiques, d'alcool ou de produits abrasifs qui pourraient endommager la finition.

Où placer le subwoofer pour de meilleures performances ?

Placez-le à l'extérieur des enceintes avant, à au moins 20 cm des murs pour une bonne dissipation thermique. Évitez de le mettre directement contre un mur pour éviter l'annulation des basses. Une inclinaison oblique peut améliorer la perception des graves.

Que faire si le subwoofer ne fonctionne pas du tout ?

Vérifiez les connexions d'alimentation et de signal. Assurez-vous que l'interrupteur POWER est sur ON et que le témoin vert s'allume. Si rien ne fonctionne, débranchez le cordon et contactez un revendeur ou un centre SAV agréé Yamaha.

MODE D'EMPLOI YSTSW011 YAMAHA

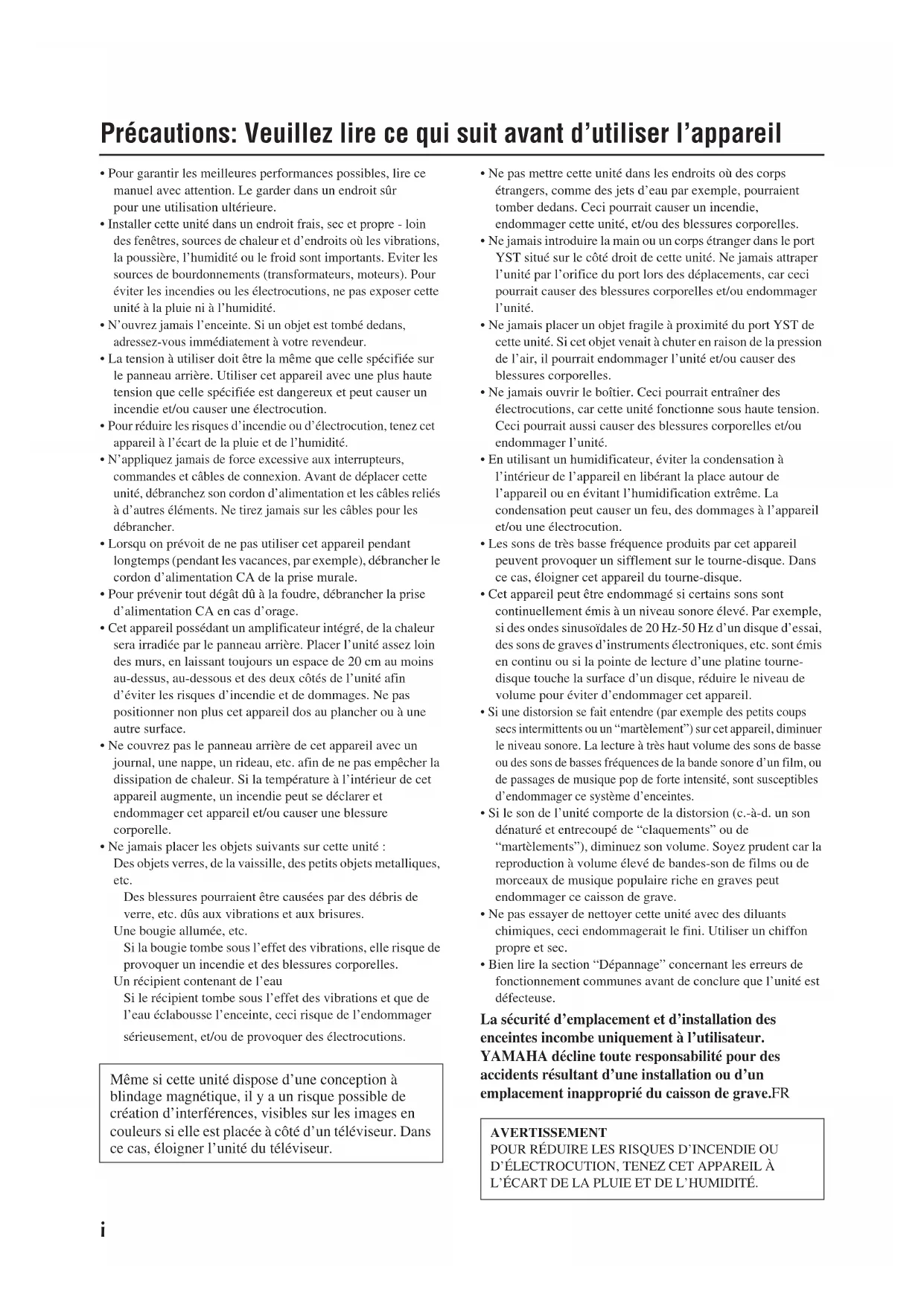

Précautions: veuillez lire ce qui suit avant d'utiliser l'appareil

• Pour garantir les meilleures performances possibles, lire ce manuel avec attention. Le garder dans un endroit sûr pour une utilisation ultérieure.
• Installer cette unité dans un endroit frais, sec et propre - loin des fenêtres, sources de chaleur et d'endroits où les vibrations, la poussière, l'humidité ou le froid sont importants. Éviter les sources de bourdonnements (transformateurs, moteurs). Pour éviter les incendies ou les électrocutions, ne pas exposer cette unité à la pluie ni à l'humidité.
• N'ouvrez jamais l'enceinte. Si un objet est tombé dedans, adressez-vous immédiatement à votre revendeur.
• La tension à utiliser doit être la même que celle spécifiée sur le panneau arrière. Utiliser cet appareil avec une tension plus haute que celle spécifiée est dangereux et peut causer un incendie et/ou une électrocution.
• Pour réduire les risques d'incendie ou d'électrocution, tenez cet appareil à l'écart de la pluie et de l'humidité.
• N'appliquez jamais de force excessive aux interrupteurs, commandes et câbles de connexion. Avant de déplacer cette unité, débranchez son cordon d'alimentation et les câbles reliés à d'autres éléments. Ne tirez jamais sur les câbles pour les débrancher.
• Lorsqu'on prévoit de ne pas utiliser cet appareil pendant longtemps (pendant les vacances, par exemple), débrancher le cordon d'alimentation CA de la prise murale.
• Pour prévenir tout dégât dû à la foudre, débrancher la prise d'alimentation CA en cas d'orage.
• Cet appareil possédant un amplificateur intégré, de la chaleur sera irradiée par le panneau arrière. Placer l'unité assez loin des murs, en laissant toujours un espace de 20 cm au moins au-dessus, au-dessous et des deux côtés de l'unité afin d'éviter les risques d'incendie et de dommages. Ne pas positionner non plus cet appareil dos au plancher ou à une autre surface.
• Ne couvrez pas le panneau arrière de cet appareil avec un journal, une nappe, un rideau, etc. afin de ne pas empêcher la dissipation de chaleur. Si la température à l'intérieur de cet appareil augmente, un incendie peut se déclarer et endommager cet appareil et/ou causer une blessure corporelle.
• Ne jamais placer les objets suivants sur cette unité : Des objets verres, de la vaisselle, des petits objets métalliques, etc. Des blessures pourraient être causées par des débris de verre, etc. dus aux vibrations et aux brisures. Une bougie allumée, etc. Si la bougie tombe sous l'effet des vibrations, elle risque de provoquer un incendie et des blessures corporelles. Un récipient contenant de l'eau Si le récipient tombe sous l'effet des vibrations et que de l'eau éclabousse l'enceinte, ceci risque de l'endommager sérieusement, et/ou de provoquer des électrocutions.

Même si cette unité dispose d'une conception à blindage magnétique, il y a un risque possible de création d'interférences, visibles sur les images en couleurs si elle est placée à côté d'un téléviseur. Dans ce cas, éloigner l'unité du téléviseur.

• Ne pas mettre cette unité dans les endroits où des corps étrangers, comme des jets d'eau par exemple, pourraient tomber dedans. Ceci pourrait causer un incendie, endommager cette unité, et/ou des blessures corporelles.
• Ne jamais introduire la main ou un corps étranger dans le port YST situé sur le côté droit de cette unité. Ne jamais attraper l'unité par l'orifice du port lors des déplacements, car ceci pourrait causer des blessures corporelles et/ou endommager l'unité.
• Ne jamais placer un objet fragile à proximité du port YST de cette unité. Si cet objet venait à chuter en raison de la pression de l'air, il pourrait endommager l'unité et/ou causer des blessures corporelles.
• Ne jamais ouvrir le boîtier. Ceci pourrait entraîner des électrocutions, car cette unité fonctionne sous haute tension. Ceci pourrait aussi causer des blessures corporelles et/ou endommager l'unité.
• En utilisant un humidificateur, éviter la condensation à l'intérieur de l'appareil en libérant la place autour de l'appareil ou en évitant l'humidification extrême. La condensation peut causer un feu, des dommages à l'appareil et/ou une électrocution.
• Les sons de très basse fréquence produits par cet appareil peuvent provoquer un sifflement sur le tourne-disque. Dans ce cas, éloigner cet appareil du tourne-disque.
• Cet appareil peut être endommagé si certains sons sont continuellement émis à un niveau sonore élevé. Par exemple, si des ondes sinusoidales de 20 Hz-50 Hz d'un disque d'essai, des sons de graves d'instruments électroniques, etc. sont émis en continu ou si la pointe de lecture d'une platine tourne-disque touche la surface d'un disque, réduire le niveau de volume pour éviter d'endommager cet appareil.
• Si une distorsion se fait entendre (par exemple des petits coups secs intermittents ou un “martèlement”) sur cet appareil, diminuer le niveau sonore. La lecture à très haut volume des sons de basse ou des sons de basses fréquences de la bande sonore d'un film, ou de passages de musique pop de forte intensité, sont susceptibles d'endommager ce système d'enceintes.
• Si le son de l'unité comporte de la distorsion (c.-à-d. un son dénaturé et entrecoupé de "claquements" ou de "martèlements"), diminuez son volume. Soyez prudent car la reproduction à volume élevé de bandes-son de films ou de morceaux de musique populaire riches en graves peut endommager ce caisson de grave.
• Ne pas essayer de nettoyer cette unité avec des diluants chimiques, ceci endommagerait le fini. Utiliser un chiffon propre et sec.
• Bien lire la section “Dépannage” concernant les erreurs de fonctionnement communes avant de conclure que l'unité est défecteuse.

La sécurité d'emplacement et d'installation des enceintes incombe uniquement à l'utilisateur. YAMAHA décline toute responsabilité pour des accidents résultant d'une installation ou d'un emplacement inapproprié du caisson de grave. FR

Avertissement

POUR RÉDUIRE LES RISQUES D'INCENDIE OU D'ÉLECTROCUTION, TENEZ CET APPAREIL À L'ÉCART DE LA PLUIE ET DE L'HUMIDITÉ.

Sommaire

Précautions: Veuillez lire ce qui suit avant d'utiliser l'appareil.

Caractéristiques 1

Accessoires fournis 1

Placement du Subwoofer 2

Connexions 3

Exemple typique de connexions....3

Branchement des éléments et du subwoofer au secteur....3

Utilisation du Subwoofer 4

Balance préalable du subwoofer 4

Réponse en fréquences 7

Caractéristiques

Advanced

Y·S·T

Technologie advanced YST

La technologie “Advanced Yamaha Active Servo Technology” est un système unique garantissant un mouvement parfaitement linéaire du haut-parleur grâce à la combinaison d'une enceinte et d'un amplificateur parfaitement adaptés.

QD·Bass

TECHNOLOGY

Technologie QD-Bass

QD-Bass ("Quatre Dispersion Bass") désigne une autre technologie exclusive de Yamaha, conçue pour produire une dispersion efficace du son dans quatre directions du plan horizontal.

Ce système de subwoofer est doté d'un port linéaire spécial Yamaha qui assure une réponse régulière dans les basses fréquences pendant la lecture tout en minimisant les bruits étrangers non compris dans le signal d'entrée original.

Accessoires fournis

Veuillez vérifier que l'emballage contient les éléments suivants.

Pieds antidérapants

Câble du subwoofer (5m)

(subwoofer, enceinte avant)

L'utilisation d'un seul subwoofer dans une chaîne donne déjà de bons résultats, cependant l'utilisation de deux subwoofers est recommandée pour accroître l'effet du son.

Lorsqu'on utilise un seul subwoofer, il est recommandé de le placer sur le côté extérieur de l'enceinte avant droite ou gauche. (Voir la fig. A) Lorsqu'on utilise deux subwoofers, il est recommandé de les placer sur le côté extérieur de chacune des enceintes avant. (Voir la fig. B.) Il est également possible de positionner les enceintes comme indiqué à la fig. C. cependant, si le subwoofer est placé directement contre le mur, l'effet de basse pourra se trouver supprimé car le son émis par l'enceinte et le son renvoyé par le mur s'annuleront mutuellement. Pour éviter ce problème, placer le subwoofer à angle oblique par rapport au mur, comme indiqué sur la fig. Au. B

Remarque

Les sons de très basses fréquences du subwoofer peuvent parfois être trop faiblement perçus à partir d'une position d'écoute en milieu de pièce. Les ondes renvoyées par deux murs parallèles peuvent en effet s'annuler mutuellement et supprimer les sons de basses.

Dans un tel cas, diriger le subwoofer obliquement par rapport au mur. Il peut être également nécessaire de modifier le parallélisme des surfaces murales en plaçant des étagères etc. le long des murs.

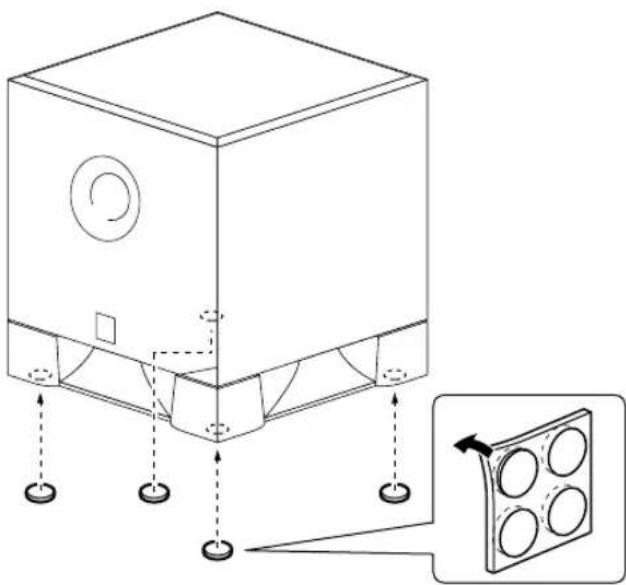

Utiliser les tampons anti-dérapage

Mettre les tampons anti-dérapage fournis aux quatre coins du bas du subwoofer afin d'empêcher le subwoofer de bouger sous l'effet des vibrations, etc.

Attention: Branchez les cordons d'alimentation du Subwoofer et des autres éléments A/V au secteur uniquement après avoir effectué toutes les autres connexions.

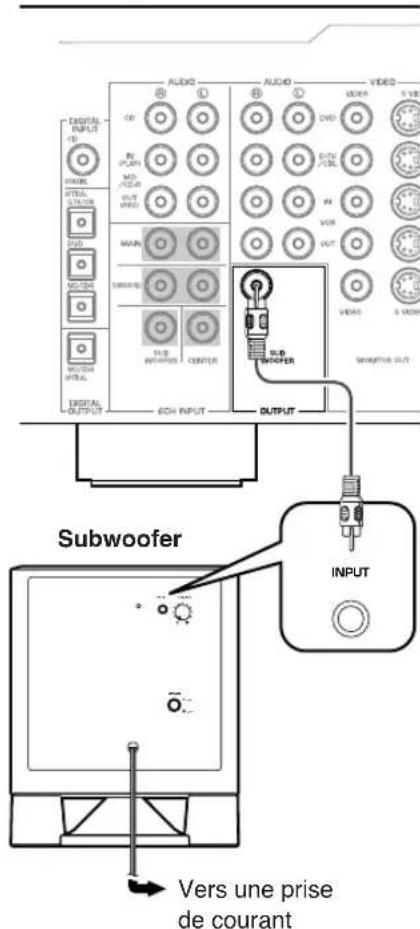

Exemple typique de connexions

Branchez le câble du subwoofer à la sortie appropriée de l'amplificateur AV et à la prise INPUT du subwoofer.

Amplificateur (Le panneau arrière de l'amplificateur ci-dessous n'est qu'un exemple ; l'aspect varie selon l'amplificateur utilisé.)

AUDIO VIDEO CVD OUT VBR OUT SUBWOFER OUTPUT Subwoofer INPUT Vers une prise de courant

Branchement des éléments et du subwoofer au secteur

Après avoir connecté le subwoofer, branchez les cordons d'alimentation de l'amplificateur, du subwoofer et de tout autre élément A/V à une prise de courant de tension appropriée.

(Pour les modèles à destination de la Chine, de la Corée, de l'Asie et les modèles généraux) Le commutateur de tension situé sur le panneau arrière de l'unité doit être placé dans la position adéquate AVANT de brancher l'unité dans la prise CA du secteur. Les tensions sont de 110-120/220-240 V CA, 50/60 Hz.

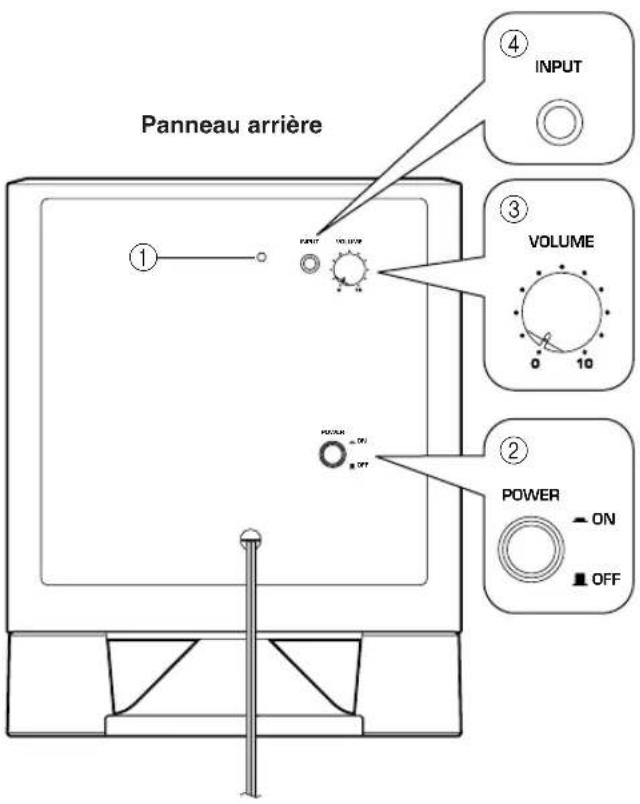

Panneau arrière ① ④ INPUT VOLUME ③ 0 10 ② POWER ON OFF PANUT VOLUME MAYAUX ON OFF

Témoin d'alimentation

S'allume en VERT quand l'interrupteur POWER (②) est sur "ON". S'éteint quand vous placez l'interrupteur POWER sur "OFF".

② Interrupteur POWER

Mettez cet interrupteur en position “ON” pour mettre le Subwoofer sous tension. Quand le Subwoofer est sous tension, le témoin d'alimentation en face arrière (①) s'allume en vert. Une nouvelle pression sur cet interrupteur le met en position “OFF” et met le Subwoofer hors tension.

③ Commande VOLUME

Règlez le volume. Tournez cette commande à droite pour augmenter le volume et tournez-la à gauche pour le diminuer.

④Prise INPUT

Prise d'entrée destinée à recevoir un signal de niveau ligne de l'amplificateur.

Balance préalable du subwoofer

Avant d'utiliser le Subwoofer, réglez la balance entre son niveau et celui des enceintes avant en effectuant la procédure ci-dessous.

1. Réglez la commande VOLUME au minimum ("0").
2. Mettez tous les autres éléments sous tension.
3. Mettez l'interrupteur POWER en position "ON".

Le témoin d'alimentation en face arrière s'allume en vert.

1. Lancez la reproduction d'une source riche en sons graves. Réglez l'amplificateur au niveau d'écoute voulu.
2. Augmentez progressivement le volume pour régler la balance entre le subwoofer et les enceintes avant. Pour obtenir une reproduction naturelle du grave, réglez le niveau du subwoofer de sorte que son signal s'intègre dans celui des autres enceintes.
3. Réglez le niveau général du système d'enceintes avec la commande de volume de l'amplificateur.

Remarque: Nous vous conseillons de mettre la commande VOLUME plus ou moins dans la position centrale lors de l'utilisation d'un système multi-canal.

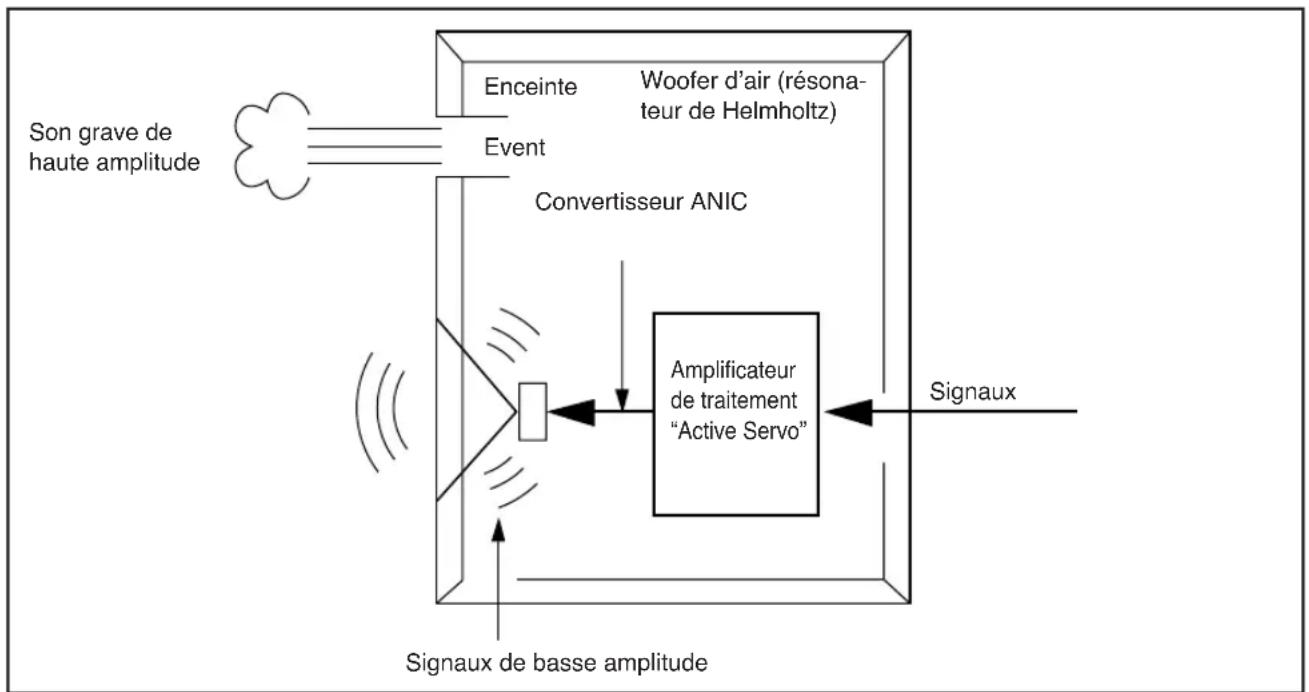

La théorie à la base de la technologie “Advanced Yamaha Active Servo Technology” repose sur deux facteurs : le résonateur de Helmholtz et l'excitation d'impédance négative. Sur les enceintes “Active Servo Processing”, la reproduction des graves utilise un “woofer d'air”, c.-à-d. une ouverture ou un évent pratiqué dans l'enceinte. Cette ouverture a la même fonction qu'un woofer sur une enceinte conventionnelle.

Selon la théorie de la résonance de Helmholtz, les signaux de basse amplitude à l'intérieur de l'enceinte peuvent être reproduits via cette ouverture sous forme d'ondes de grande amplitude, à condition qu'un certain rapport soit respecté entre la taille de l'ouverture et le volume de l'enceinte. En outre, pour que cela soit possible dans la pratique, il faut que les amplitudes à l'intérieur de l'enceinte soient à la fois précises et de puissance suffisante. En effet, ces amplitudes doivent surmonter la "charge" constituée par l'air à l'intérieur de l'enceinte.

Ce problème est résolu grâce à l'utilisation d'un amplificateur produisant des signaux spéciaux. En supprimant complètement la résistance électrique de la bobine mobile, on obtient un mouvement du haut-parleur linéaire par rapport à la tension du signal. Pour arriver à ce résultat, le système intègre un amplificateur spécial d'excitation à impédance de sortie négative qui soustrait l'impédance de sortie de l'amplificateur.

Grâce à l'emploi de circuits d'excitation d'impédance négative, l'amplificateur produit des ondes précises, de faible amplitude et de basse fréquence, offrant des caractéristiques supérieures d'amortissement.

Ces ondes sont ensuite propagées par l'ouverture de l'enceinte sous forme de signaux de haute amplitude. Ainsi, grâce au recours à un amplificateur d'excitation d'impédance de sortie négative et une enceinte avec résonateur de Helmholtz, ce système reproduit une plage de fréquence extrêmement large et offre une qualité de son exceptionnelle pour une distorsion minimum. La combinaison des éléments décrits ci-dessus constitue le fondement de la technologie "Yamaha Active Servo" conventionnelle.

Notre nouvelle technologie “Advanced Yamaha Active Servo” bénéficie de circuits “Advanced Negative Impedance Converter” (ANIC) sophistiqués. Grâce à ces circuits, le convertisseur d'impédance négative conventionnel peut varier de façon dynamique afin de choisir la valeur optimale en fonction de la variation d'impédance du haut-parleur. Forte de ces nouveaux circuits ANIC, la technologie “Advanced Yamaha Active Servo Technology” offre une stabilité et une pression sonores supérieures en comparaison avec la version conventionnelle. Cela se traduit par une reproduction plus naturelle et dynamique des graves.

Si l'appareil ne semble pas fonctionner normalement, reportez-vous au tableau ci-dessous. Si vous n'y trouvez pas une description de votre problème ou si les solutions préconisées ne permettent pas de le résoudre, débranchez le cordon d'alimentation et contactez un revendeur ou un centre de SAV agréé de Yamaha.

Problème Cause Remède
Impossible de mettre le Subwoofer sous tension en plaçant son interrupteur POWER en position “ON”.	Le cordon d’alimentation n’est pas branché à fond.	Placez l’interrupteur en position “OFF” et branchez fermement le cordon d’alimentation.
Il n’y a pas de son.	La commande VOLUME est sur “0”. Tournez la commande VOLUME à droite (dans le sens des aiguilles d’une montre).
	Les câbles d’enceintes ne sont pas connectés correctement.	Insérez les câbles d’enceintes à fond dans les bornes.
Le niveau du son est trop faible.	Les fréquences graves de la source reproduite ne sont pas appropriées.	Reproduisez une source contenant plus de fréquences graves.
	La baisse de niveau est due à des ondes stationnaires.	Repositionnez le Subwoofer ou “brisez” les surfaces parallèles en plaçant des étagères ou d’autres objets volumineux le long du mur.

YST-SW011

Haut-parleur.... Woofer à cône de 20cm Avec blindage magnétique

Puissance.... 50 W

Puissance dynamique....100 W, 5Ω

Impédance d'entrée....12kΩ

Réponse en fréquences.... 30 Hz – 200 Hz

Sensibilité d'entrée.....50mV (50Hz, 50W/5Ω)

Alimentation

[Modèles pour les E.-U. et le Canada]... CA 120V, 60Hz [Modèle pour l'Australie]..... CA 240V, 50Hz [Modèle pour la Chine]... CA 110~120/220~240V, 50/60Hz [Modèle pour la Corée].... CA 110~120/220~240V, 50/60Hz [Modèles pour le R.-U. et l'Europe]..... CA 230V, 50Hz [Modèle pour l'Asie]... CA 110~120/220~240V, 50/60Hz [Modèle général]..... CA 110~120/220~240V, 50/60Hz

Consommation 45W

Réponse en fréquences

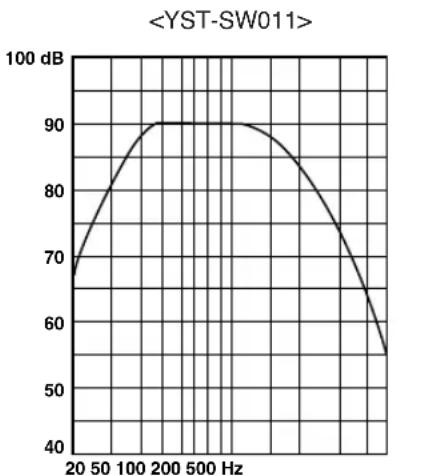

Graphique de réponse en fréquence*

* Ce graphique ne présente pas les caractéristiques de réponse en fréquence avec précision.

Toutes les caractéristiques techniques pourront être modifiées sans préavis.

(subwoofer, altoparlante antérieure)

Cet appareil utilise principalement de la soudure sans plomb.
