Caractéristiques techniques	Haut-parleur 2 voies avec un woofer de 16 cm et un tweeter de 5 cm
Impédance	8 Ohms
Puissance nominale	60 Watts
Fréquence de réponse	40 Hz - 20 kHz
Dimensions	300 x 500 x 250 mm
Poids	7 kg
Utilisation recommandée	Idéal pour une utilisation domestique ou en studio d'enregistrement
Maintenance	Nettoyer régulièrement avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes ou à l'humidité
Informations générales	Compatible avec la plupart des amplificateurs audio

FOIRE AUX QUESTIONS - NS-600A YAMAHA

Comment connecter les haut-parleurs YAMAHA NS-600A à mon amplificateur ?

Pour connecter les YAMAHA NS-600A à votre amplificateur, utilisez des câbles haut-parleurs. Branchez les fils positifs (+) et négatifs (-) des haut-parleurs aux bornes correspondantes de l'amplificateur, en respectant la polarité.

Quels sont les dimensions des YAMAHA NS-600A ?

Les dimensions des YAMAHA NS-600A sont de 42,5 cm de hauteur, 23 cm de largeur et 30 cm de profondeur.

Quelle est la puissance nominale des YAMAHA NS-600A ?

La puissance nominale des YAMAHA NS-600A est de 80 watts, avec une puissance maximale pouvant atteindre 160 watts.

Comment régler les aigus et les basses sur les YAMAHA NS-600A ?

Les YAMAHA NS-600A ne disposent pas de réglages intégrés pour les aigus et les basses. Vous devez ajuster ces paramètres via votre amplificateur ou votre récepteur audio.

Les YAMAHA NS-600A sont-elles adaptées pour une utilisation en extérieur ?

Les YAMAHA NS-600A sont conçues pour une utilisation en intérieur. Il est recommandé de ne pas les exposer à des conditions climatiques extérieures, car cela pourrait endommager les haut-parleurs.

Comment nettoyer mes haut-parleurs YAMAHA NS-600A ?

Pour nettoyer les YAMAHA NS-600A, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la finition.

Les YAMAHA NS-600A sont-elles compatibles avec tous les types d'amplificateurs ?

Oui, les YAMAHA NS-600A sont compatibles avec la plupart des amplificateurs, tant qu'ils respectent la puissance nominale et les impédances appropriées (8 ohms).

Que faire si mes YAMAHA NS-600A ne produisent pas de son ?

Vérifiez d'abord les connexions des câbles, assurez-vous que l'amplificateur est allumé et que le volume est réglé. Testez également avec une autre source audio pour écarter un problème de source.

Quelle est la fréquence de réponse des YAMAHA NS-600A ?

La fréquence de réponse des YAMAHA NS-600A est de 35 Hz à 30 kHz, offrant une large gamme de sons.

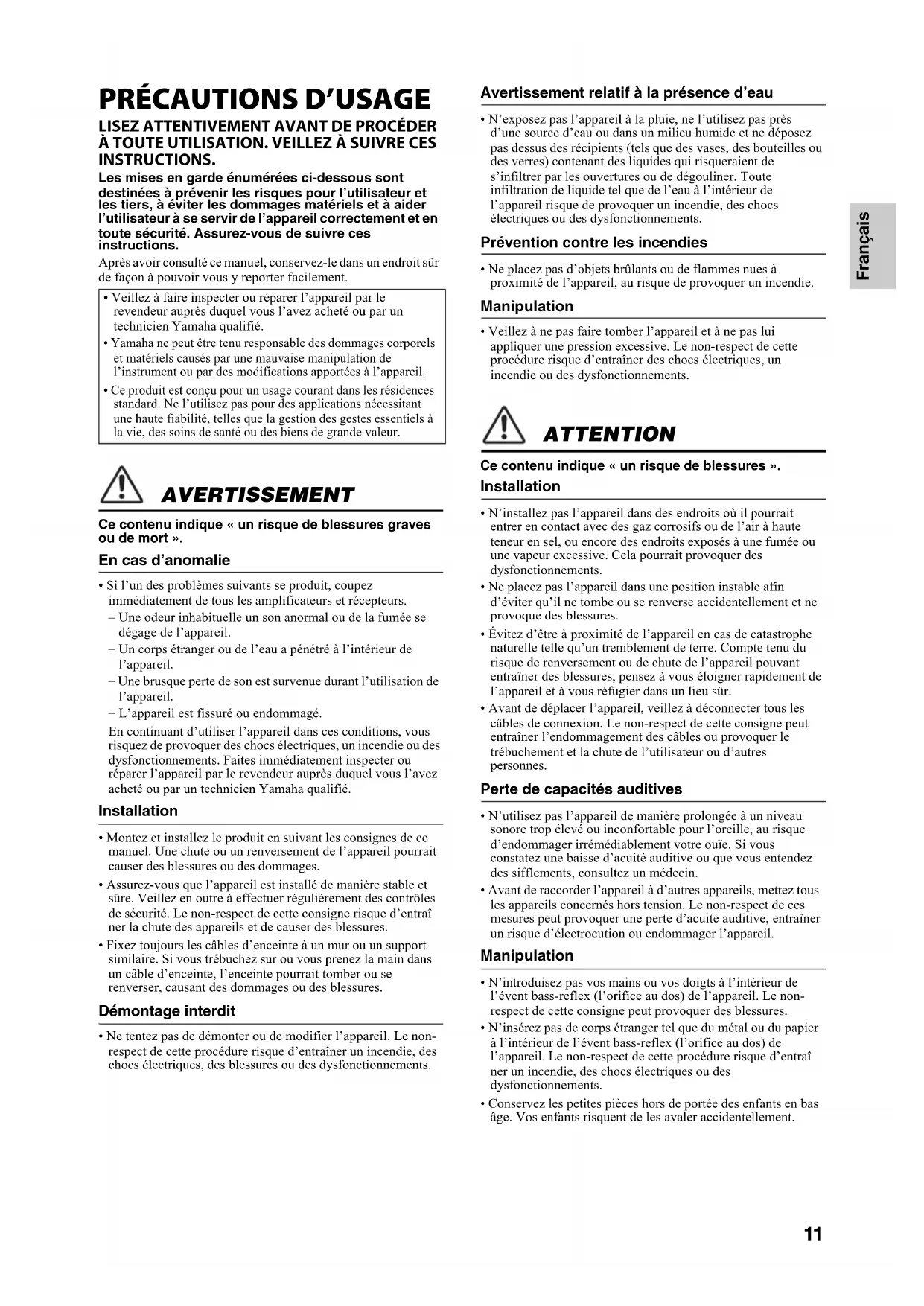

MODE D'EMPLOI NS-600A YAMAHA

À TOUTE UTILISATION. VEILLEZ À SUIVRE CES

INSTRUCTIONS. Les mises en garde énumérées ci-dessous sont destinées à prévenir les risques pour l’utilisateur et les tiers, à éviter les dommages matériels et à aider l’utilisateur à se servir de l’appareil correctement et en toute sécurité. Assurez-vous de suivre ces instructions. Après avoir consulté ce manuel, conservez-le dans un endroit sûr de façon à pouvoir vous y reporter facilement. AVERTISSEMENT Ce contenu indique « un risque de blessures graves ou de mort ». En cas d’anomalie

• Si l’un des problèmes suivants se produit, coupez immédiatement de tous les amplificateurs et récepteurs. – Une odeur inhabituelle un son anormal ou de la fumée se dégage de l’appareil. – Un corps étranger ou de l’eau a pénétré à l’intérieur de l’appareil. – Une brusque perte de son est survenue durant l’utilisation de l’appareil. – L’appareil est fissuré ou endommagé. En continuant d’utiliser l’appareil dans ces conditions, vous risquez de provoquer des chocs électriques, un incendie ou des dysfonctionnements. Faites immédiatement inspecter ou réparer l’appareil par le revendeur auprès duquel vous l’avez acheté ou par un technicien Yamaha qualifié. Installation

• Montez et installez le produit en suivant les consignes de ce manuel. Une chute ou un renversement de l’appareil pourrait causer des blessures ou des dommages.

• Assurez-vous que l’appareil est installé de manière stable et sûre. Veillez en outre à effectuer régulièrement des contrôles de sécurité. Le non-respect de cette consigne risque d’entraî ner la chute des appareils et de causer des blessures.

• Fixez toujours les câbles d’enceinte à un mur ou un support similaire. Si vous trébuchez sur ou vous prenez la main dans un câble d’enceinte, l’enceinte pourrait tomber ou se renverser, causant des dommages ou des blessures. Démontage interdit

• Ne tentez pas de démonter ou de modifier l’appareil. Le non- respect de cette procédure risque d’entraîner un incendie, des chocs électriques, des blessures ou des dysfonctionnements. Avertissement relatif à la présence d’eau

• N’exposez pas l’appareil à la pluie, ne l’utilisez pas près d’une source d’eau ou dans un milieu humide et ne déposez pas dessus des récipients (tels que des vases, des bouteilles ou des verres) contenant des liquides qui risqueraient de s’infiltrer par les ouvertures ou de dégouliner. Toute infiltration de liquide tel que de l’eau à l’intérieur de l’appareil risque de provoquer un incendie, des chocs électriques ou des dysfonctionnements. Prévention contre les incendies

• Ne placez pas d’objets brûlants ou de flammes nues à proximité de l’appareil, au risque de provoquer un incendie. Manipulation

• Veillez à ne pas faire tomber l’appareil et à ne pas lui appliquer une pression excessive. Le non-respect de cette procédure risque d’entraîner des chocs électriques, un incendie ou des dysfonctionnements. ATTENTION Ce contenu indique « un risque de blessures ». Installation

• N’installez pas l’appareil dans des endroits où il pourrait entrer en contact avec des gaz corrosifs ou de l’air à haute teneur en sel, ou encore des endroits exposés à une fumée ou une vapeur excessive. Cela pourrait provoquer des dysfonctionnements.

• Ne placez pas l’appareil dans une position instable afin d’éviter qu’il ne tombe ou se renverse accidentellement et ne provoque des blessures.

• Évitez d’être à proximité de l’appareil en cas de catastrophe naturelle telle qu’un tremblement de terre. Compte tenu du risque de renversement ou de chute de l’appareil pouvant entraîner des blessures, pensez à vous éloigner rapidement de l’appareil et à vous réfugier dans un lieu sûr.

• Avant de déplacer l’appareil, veillez à déconnecter tous les câbles de connexion. Le non-respect de cette consigne peut entraîner l’endommagement des câbles ou provoquer le trébuchement et la chute de l’utilisateur ou d’autres personnes. Perte de capacités auditives

• N’utilisez pas l’appareil de manière prolongée à un niveau sonore trop élevé ou inconfortable pour l’oreille, au risque d’endommager irrémédiablement votre ouïe. Si vous constatez une baisse d’acuité auditive ou que vous entendez des sifflements, consultez un médecin.

• Avant de raccorder l’appareil à d’autres appareils, mettez tous les appareils concernés hors tension. Le non-respect de ces mesures peut provoquer une perte d’acuité auditive, entraîner un risque d’électrocution ou endommager l’appareil. Manipulation

• N’introduisez pas vos mains ou vos doigts à l’intérieur de l’évent bass-reflex (l’orifice au dos) de l’appareil. Le non- respect de cette consigne peut provoquer des blessures.

• N’insérez pas de corps étranger tel que du métal ou du papier à l’intérieur de l’évent bass-reflex (l’orifice au dos) de l’appareil. Le non-respect de cette procédure risque d’entraî ner un incendie, des chocs électriques ou des dysfonctionnements.

• Conservez les petites pièces hors de portée des enfants en bas âge. Vos enfants risquent de les avaler accidentellement.

• Veillez à faire inspecter ou réparer l’appareil par le revendeur auprès duquel vous l’avez acheté ou par un technicien Yamaha qualifié.

• Yamaha ne peut être tenu responsable des dommages corporels et matériels causés par une mauvaise manipulation de l’instrument ou par des modifications apportées à l’appareil.

• Ce produit est conçu pour un usage courant dans les résidences standard. Ne l’utilisez pas pour des applications nécessitant une haute fiabilité, telles que la gestion des gestes essentiels à la vie, des soins de santé ou des biens de grande valeur.12

• Évitez de faire ce qui suit : – vous mettre debout ou vous assoir sur l’appareil. – placer des objets lourds sur l’appareil. – appliquer une force excessive sur les bornes d’entrée, etc. – vous appuyer sur l’appareil. Le non-respect de ces consignes pourrait causer des blessures ou un endommagement de l’appareil.

• Évitez de débrancher les câbles connectés afin de ne pas causer de blessures ou de dommages matériels qui pourraient résulter de la chute de l’appareil.

• N’utilisez pas l’appareil si le son comporte de la distorsion. Une utilisation prolongée dans cet état pourrait provoquer une surchauffe et causer un incendie.

Quand vous choisissez un amplificateur ou ampli-tuner à utiliser avec cet appareil, assurez-vous que le niveau de sortie de l’amplificateur ou ampli-tuner est compris dans la plage de niveau d’entrée admissible de cet appareil (voyez page 18). Si la puissance de sortie dépasse la puissance d’entrée admissible, cela pourrait provoquer un dysfonctionnement ou un incendie. AVIS Indique les points que vous devez respecter afin d’éviter toute défaillance, dommage ou dysfonctionnement du produit et toute perte de données. Installation

• N’utilisez pas l’appareil dans un emplacement exposé à la lumière directe du soleil, à une température très élevée (à proximité d’un appareil de chauffage) ou très basse, à un dépôt de poussière excessif ou à de fortes vibrations. Le non- respect de cette consigne peut entraîner la déformation du panneau de l’appareil, le dysfonctionnement de ses composants internes ou l’instabilité de ses opérations. Raccordements

• En cas de connexion d’unités externes, assurez-vous de lire attentivement le mode d’emploi de l’appareil concerné et reliez-le conformément aux instructions fournies. La non-conformité aux instructions de manipulation peut provoquer le dysfonctionnement de l’appareil. Manipulation

• Ne placez pas de produits en vinyle, en plastique ou en caoutchouc sur l’appareil. Le non-respect de cette consigne peut provoquer une décoloration ou une déformation du panneau de cet appareil. Entretien

• Si la température ou le degré d’humidité change radicalement, des gouttelettes d’eau (de la condensation) pourrait se former sur la surface de l’appareil. En cas de formation de condensation, essuyez immédiatement la surface de l’appareil avec un chiffon doux et sec. Si la condensation n’est pas éliminée de la surface de l’appareil, elle risque d’être absorbée par les composants en bois, causant leur déformation.

• Utilisez un chiffon doux et sec pour le nettoyage de l’appareil. L’utilisation de produits chimiques tels que de la benzène ou du diluant, de produits d’entretien ou de chiffons de lavage chimique peut causer la décoloration ou la déformation de l’appareil. Enceintes

• Ne touchez pas la membrane. Le non-respect de cette consigne pourrait endommager la membrane. Informations Au sujet des fonctions incluses dans l’appareil

• Les enceintes des voies gauche et droite sont identiques.

• De l’air pourrait s’échapper de l’évent bass-reflex. Cela n’a rien d’anormal. Ce phénomène se produit en particulier dans le cas de la lecture de musique au grave prédominant. À propos du contenu de ce manuel

• Ce manuel est destiné aux utilisateurs de cet appareil.

• Dans ce manuel, les informations importantes sont repérées par les intitulés suivants: Ce contenu indique « un risque de blessures graves ou de mort ». Ce contenu indique « un risque de blessures ». Indique les points que vous devez respecter afin d’éviter toute défaillance, dommage ou dysfonctionnement du produit, perte de données mais aussi pour protéger l’environnement. Indique des remarques liées à l’utilisation, à certaines restrictions des fonctions et d’autres informations utiles.

• Les illustrations figurant dans ce manuel servent uniquement à expliciter les instructions.

• Les noms de société et les noms de produit mentionnés dans ce manuel sont des marques commerciales ou des marques déposées de leurs sociétés respectives. Mise au rebut ou transfert

• Avant de transférer la propriété de ce produit, veillez à inclure ce document et les accessoires fournis avec le produit.

• Suivez les règlements en vigueur dans votre région pour mettre au rebut ce produit et ses accessoires. À propos de la plaque signalétique de ce produit Les haut-parleurs de cet appareil comportent des aimants. Ne placez pas d’objets sensibles aux champs magnétiques, tels que des téléviseurs à tube cathodique, horloges, cartes de crédit, disquettes, etc. sur ou près de l’appareil. Le numéro de modèle, le numéro de série, l'alimentation requise, etc., se trouvent sur ou près de la plaque signalétique du produit, située dans la partie inférieure de l'unité. Notez le numéro de série dans l'espace fourni ci-dessous et conservez ce manuel en tant que preuve permanente de votre achat afin de faciliter l'identification du produit en cas de vol.

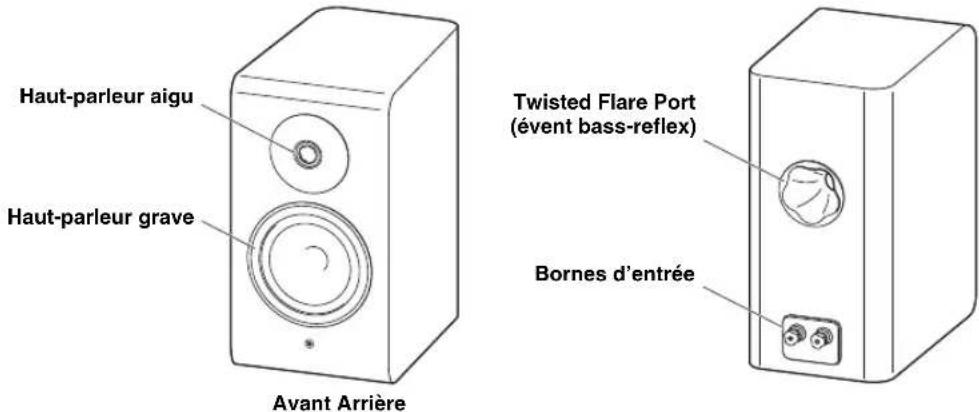

• Enceintes bass-reflex à 2 voies

• Dotée d’une membrane « Harmonious Diaphragm » (diaphragme Harmonious)

• Équipée de « R.S. (Resonance Suppression) chambers » (R.S. (Suppression de résonance) chambre) éliminant toute résonance indésirable générée derrière la membrane

• Bénéficie d’un « Absorbeur acoustique » (absorbeur acoustique) éliminant de manière efficace les ondes stationnaires à l’intérieur de l’enceinte

• Dotée d’un évent « Twisted Flare Port » Vérifiez que l’emballage contient tous les accessoires. Table des matières Fonctions Accessoires ° Utilisation des coussinets Les coussinets fournis servent à protéger tant le dessous de l’enceinte que la surface sur laquelle elle est posée. Si l’enceinte est posée directement sur le sol ou sur une étagère, veillez à placer les coussinets entre le dessous de l’enceinte (à ses 4 coins) et la surface sur laquelle elle est posée, comme illustré ci-contre. AVI S

• Ne fixez pas les coussinets avec du ruban adhésif ou double face. Cela risque d’endommager la finition du dessous de l’enceinte ou de la surface sur laquelle elle est posée. NOTE

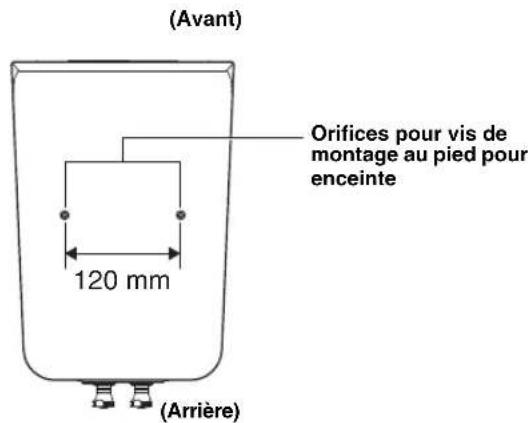

• Les coussinets ne sont pas nécessaires si vous utilisez le pied pour enceinte dédié SPS-800A (disponible en option).

• Veillez à ce que l’enceinte soit stable et ne risque pas de glisser. Sinon elle risque de se renverser, causant des blessures. ATTENTION Coussinet (4)Grille (1)Coussinet14 ° Utilisation des enceintes avec des sources stéréo Positionnez les enceintes en les orientant légèrement vers la position d’écoute pour rehausser l’image stéréo. Nom des éléments Installation des enceintes Twisted Flare Port(évent bass-reflex)Bornes d’entréeAvant ArrièreHaut-parleur aiguHaut-parleur grave NOTE
• Dans des pièces de formes inhabituelles ou contenant des obstacles, modifiez l’emplacement et l’orientation des enceintes jusqu’à l’obtention d’une bonne image stéréo.
• La finition des panneaux latéraux de l’enceinte et de l’évent bass-reflex sur son dos étant lisse et glissante, saisissez l’enceinte par ses côtés avant tout en maintenant son dessous comme illustré. AVIS

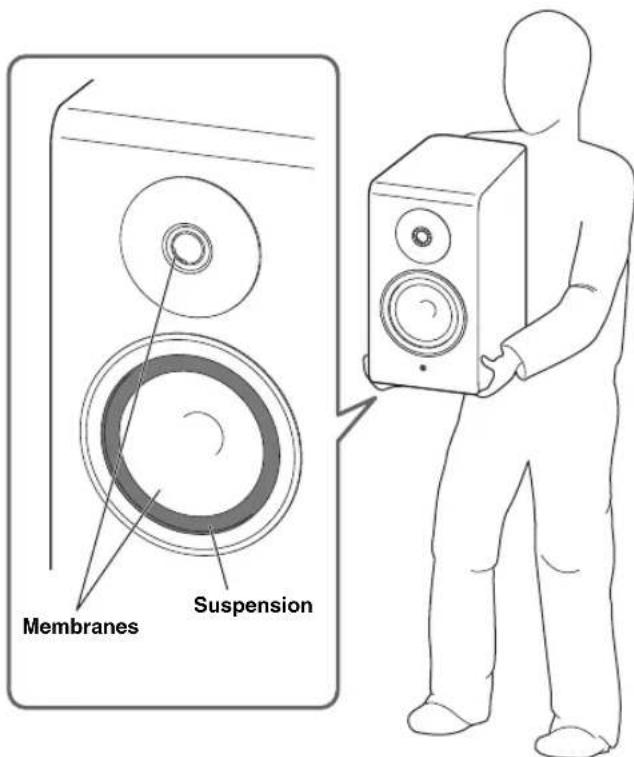

• Veillez à ne jamais toucher les membranes à l’avant de l’enceinte. Sinon vous risquez de les endommager.• Cette unité ne possède pas de blindage magnétique. Une trop grande proximité entre cette unité et un téléviseur à tube cathodique peut causer une distorsion des couleurs ou d’autres interférences. Dans ce cas, éloignez les enceintes du téléviseur. NOTE
• Les membranes des haut-parleurs des graves et des aigus de cette enceinte contiennent de l’épicéa. Il se pourrait donc que des fibres et fragments de ce matériau naturel soient visibles sur la surface de la membrane. Leur présence est parfaitement normale avec ce type de matériau naturel, et n’affecte nullement la qualité sonore.• Le type de caoutchouc de la suspension supportant la membrane du haut-parleur des graves a été choisi avec soin pour assurer une qualité sonore optimale. Dans de rares cas, la finition de ce caoutchouc pourrait blanchir. Cette altération de la finition du caoutchouc n’est pas une source d’inquiétude, mais est simplement due à un ternissement du composant caoutchouc n’affectant pas les performances acoustiques. SuspensionMembranes ATTENTION15 Montage de la grille Français La grille se trouve dans un emballage distinct de celui de l’enceinte. Le dos de la grille est doté d’un aimant, ce qui permet de la fixer à l’enceinte en alignant simplement sa portion courbe sur le bord supérieur arrondi à l’avant de l’enceinte. Utilisation du pied pour enceinte dédié SPS-800A (disponible en option) Si vous souhaitez monter l’enceinte sur un pied SPS-800A, fixez-la au pied via les orifices pour vis sur le dessous de l’enceinte. Pour en savoir plus sur le montage, voyez le Mode d’emploi du SPS-800A. Montage de la grille 120 mm (Avant)Orifices pour vis de montage au pied pour enceinte(Arrière)Dessous de l’enceinte SPS-800A AVIS

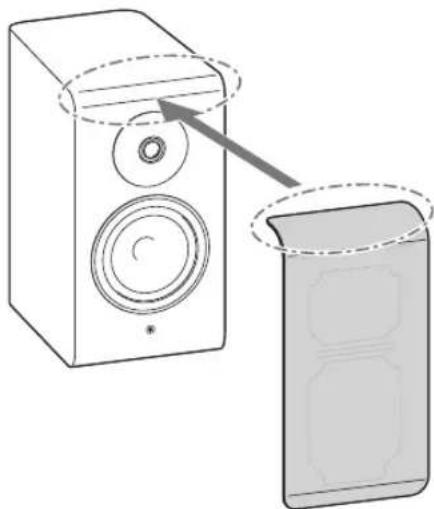

• Assurez-vous que la grille est correctement fixée à l’enceinte. Si la grille se détache de l’enceinte en raison de vibrations, etc., cela pourrait causer des dommages ou des dysfonctionnements.• Ne touchez jamais et n’appliquez aucune pression sur les membranes à l’avant de l’enceinte. Sinon cela pourrait provoquer une distorsion du son ou causer des dysfonctionnements.• N’appuyez et n’appliquez jamais de force démesurée sur le tissu recouvrant la grille. Sinon vous risquez de l’endommager.• Le dos de la grille est dotée d’aimants. Après avoir retiré la grille, tenez-la à l’écart de tout objet (téléviseurs à tube cathodique, montres, cartes magnétiques, etc.) susceptible d’être affecté par les aimants.16 Avant d’effectuer les connexions, assurez-vous que l’amplificateur est hors tension. ° Raccordements Procurez-vous des câbles d’enceintes disponibles dans le commerce. Le diamètre et/ou le matériau des câbles d’enceintes influent sur la qualité sonore. Nous vous conseillons de vous procurer des câbles d’enceinte de haute qualité afin de garantir un rendement optimal de l’enceinte. ° Raccordement des câbles d’enceinte Connexion à votre amplificateur 15 mm Dénudez une portion de fil à l’extrémité de chaque câble. SPEAKERS

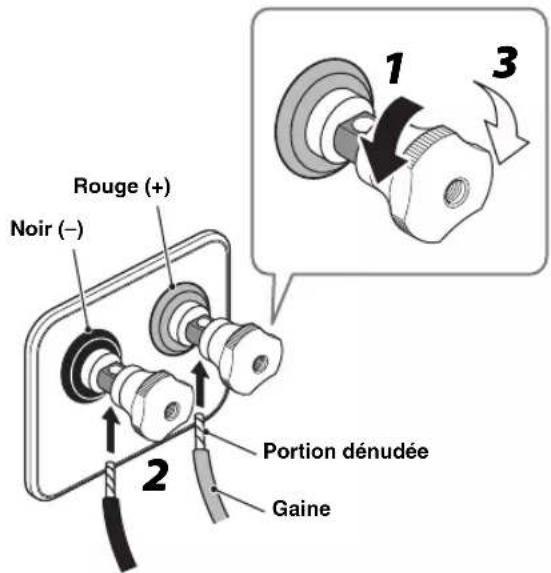

Noir (–)Rouge (+)Portion dénudéeGaine

Dévissez les boutons de borne au dos de l’enceinte. 2 Insérez la portion dénudée des câbles dans l’orifice des bornes d’entrée. NOTE

• Diamètre de l’orifice pour câble d’enceinte des bornes: 6,0 mm

• Veillez à ce que seule la portion dénudée et non la gaine du câble d’enceinte soit insérée dans l’orifice. Sinon l’enceinte ne produira peut-être pas de son. 3 Vissez à fond les boutons de borne pour immobiliser les câbles. Assurez-vous que le fil conducteur ne ressort pas de l’orifice.

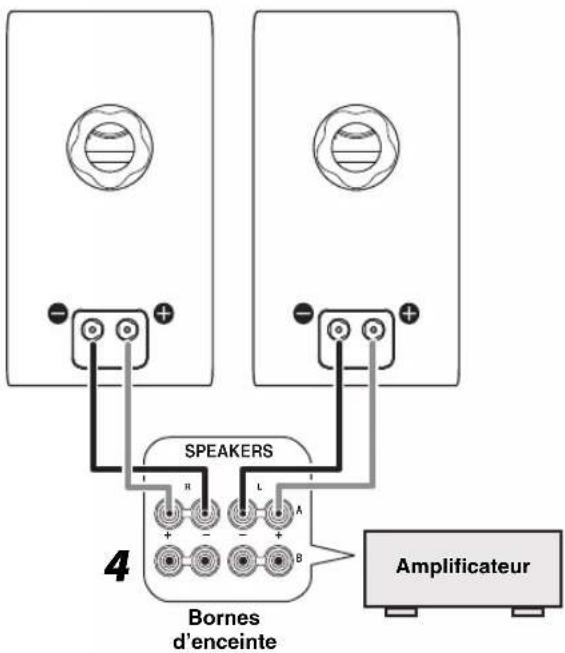

Branchez les câbles d’enceinte aux bornes d’enceinte L (gauche) et R (droite) de l’amplificateur. NOTE

• Sur cette unité, la borne positive (+) est rouge et la borne négative (–) est noire.

• Si vous inversez la polarité d’une enceinte, le son manquera de naturel. AVIS

• Ne laissez pas les fils dénudés des bornes positive (+) et négative (–) entrer en contact les uns avec les autres ou avec des surfaces métalliques. Cela risquerait d’endommager l’amplificateur connecté.

• Fixez les câbles d’enceintes à un mur, etc. Sans cela, vous risquez de vous prendre les mains dans les câbles ou de trébucher dessus, causant la chute de l’enceinte.

• Lorsque les commandes de timbre (BASS, TREBLE, etc.) ou l’égaliseur d’un amplificateur sont réglés sur le maximum et que l’ampli produit un volume élevé, ou en présence de certains signaux produits de manière prolongée, tels que le son d’une cassette rembobinée ou d’une aiguille de platine touchant la surface du disque, des fréquences spécifiques d’un générateur de son ou des signaux de lecture tels que des ondes sinusoïdales, le niveau excessif du signal risque d’endommager l’enceinte.

• Si vous utilisez un amplificateur d’une puissance de sortie nominale supérieure à la puissance d’entrée nominale de l’enceinte, veillez à ne jamais dépasser la puissance d’entrée maximum de l’enceinte. NOTE

• Consultez le mode d’emploi de votre amplificateur ou ampli- tuner.

• Si vous dévissez complètement les boutons de borne, ils se détachent. Conservez les boutons de borne déposés hors de portée d’enfants en bas âge pour éviter les risques d’ingestion accidentelle. ATTENTION Bornes d’enceinte Amplificateur(R) (L)17 Connexion à votre amplificateur Français ° Si vous utilisez une fiche banane Fiche banane 1 Vissez fermement le bouton de borne. 2 Insérez la fiche banane dans l’orifice de la borne d’entrée.

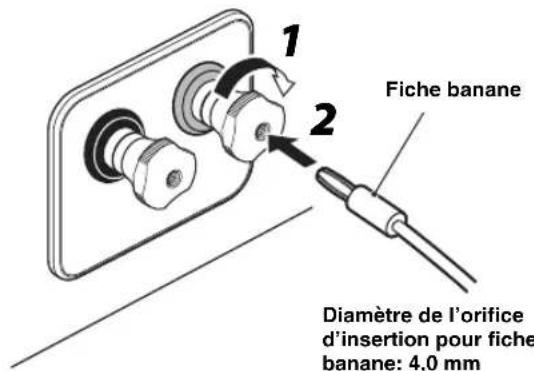

Diamètre de l’orifice d’insertion pour fiche banane: 4,0 mm18 ° NS-800A Type .............. Enceinte bibliothèque bass-reflex à 2 voies Sans blindage magnétique Haut-parleur.........................Tweeter à dôme de 3 cm ×1 Woofer à cône de 16 cm ×1 Impédance...................................... 6 Ω (4,0 Ω minimum) Réponse en fréquence ............. 40 Hz à 65 kHz (−10 dB) à 100 kHz (−30 dB) Puissance d’entrée nominale.................................. 40 W Puissance d’entrée maximum .............................. 120 W Sensibilité..........................................86,5 dB/2,83 V, 1 m Fréquence de transition...................................... 2,6 kHz Dimensions (L × H × P).................. 231 × 420 × 358 mm Poids ...................................................................... 13,0 kg ° NS-600A Type .............. Enceinte bibliothèque bass-reflex à 2 voies Sans blindage magnétique Haut-parleur.........................Tweeter à dôme de 3 cm ×1 Woofer à cône de 13 cm ×1 Impédance...................................... 6 Ω (3,9 Ω minimum) Réponse en fréquence ............. 47 Hz à 65 kHz (−10 dB) à 100 kHz (−30 dB) Puissance d’entrée nominale.................................. 40 W Puissance d’entrée maximum .............................. 120 W Sensibilité..........................................85,5 dB/2,83 V, 1 m Fréquence de transition.......................................2,6 kHz Dimensions (L × H × P).................. 207 × 383 × 329 mm Poids ........................................................................ 9,9 kg

• Veillez à ne jamais dépasser les limites de puissance d’entrée mentionnées ci-dessus.

• Le contenu de ce mode d’emploi s’applique aux dernières caractéristiques techniques connues à la date de publication du manuel. Pour obtenir la version la plus récente du manuel, accédez au site Web de Yamaha puis téléchargez le fichier du manuel concerné. Caractéristiques techniques Informations concernant la collecte et le traitement des déchets d’équipements électriques et électroniques Le symbole sur les produits, l’emballage et/ou les documents joints signifie que les produits électriques ou électroniques usagés ne doivent pas être mélangés avec les déchets domestiques habituels. Pour un traitement, une récupération et un recyclage appropriés des déchets d’équipements électriques et électroniques, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale. En vous débarrassant correctement des déchets d’équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d’un traitement inapproprié des déchets. Pour plus d’informations à propos de la collecte et du recyclage des déchets d’équipements électriques et électroniques, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits. Pour les professionnels dans l’Union européenne : Si vous souhaitez vous débarrasser des déchets d’équipements électriques et électroniques, veuillez contacter votre vendeur ou fournisseur pour plus d’informations. Informations sur la mise au rebut dans d’autres pays en dehors de l’Union européenne : Ce symbole est seulement valable dans l’Union européenne. Si vous souhaitez vous débarrasser de déchets d’équipements électriques et électroniques, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.19 Deutsch VORSICHTSMAßNAHMEN BITTE VOR DER NUTZUNG SORGFÄLTIG LESEN.
