NS-600A - Динамики YAMAHA - Бесплатное руководство пользователя

Тип продукта	Двухполосная акустическая система с фазоинвертором типа "полка"
Бренд	Yamaha
Модель	NS-600A
Низкочастотный динамик	13-см конусный вуфер × 1
Высокочастотный динамик	3-см купольный твитер × 1
Импеданс	6 Ом (минимум 3,9 Ом)
Частотная характеристика	47 Гц - 65 кГц (-10 дБ), 100 кГц (-30 дБ)
Номинальная входная мощность	40 Вт
Максимальная входная мощность	120 Вт
Чувствительность	85,5 дБ/2,83 В, 1 м
Частота раздела	2,6 кГц
Размеры (Ш × В × Г)	207 × 383 × 329 мм
Вес	9,9 кг
Магнитное экранирование	Нет
Комплектация	Прокладки (4), решётка (1)
Мембрана	Гармоничная диафрагма
Технология подавления резонанса	Камеры R.S. (Resonance Suppression)
Акустический поглотитель	Да
Фазоинвертор	Скрученный Flare Port
Уход	Мягкая сухая ткань, избегать химикатов
Меры безопасности	Не разбирать, беречь от воды, не касаться мембраны
Опциональная подставка	SPS-800A
Тип подключения	Входные клеммы (совместимы с банановыми разъёмами)

Часто задаваемые вопросы - NS-600A YAMAHA

Как правильно установить колонки Yamaha NS-600A?

Установите колонки на равном расстоянии от места прослушивания, слегка повернув их к слушателю для лучшей стереокартины. Используйте прилагаемые прокладки под четырьмя углами для защиты поверхности. Избегайте касания мембран.

Какова максимальная входная мощность NS-600A?

Максимальная входная мощность составляет 120 Вт. Никогда не превышайте этот предел, чтобы избежать повреждения динамиков.

Как подключить акустические кабели?

Зачистите кабели примерно на 15 мм, вставьте зачищенную часть в клеммы, соблюдая полярность (красный +, черный -), затем плотно затяните. Также можно использовать банановые разъемы.

Имеют ли NS-600A магнитное экранирование?

Нет, они не экранированы. Держите их подальше от телевизоров с электронно-лучевой трубкой, часов, кредитных карт или дискет, чтобы избежать помех.

Что делать при конденсате на колонке?

Немедленно протрите поверхность мягкой сухой тканью. Если конденсат сохраняется, он может впитаться в деревянные компоненты и вызвать деформацию.

Можно ли использовать усилитель мощнее номинальной?

Да, но убедитесь, что не превышаете максимальную входную мощность 120 Вт и избегайте длительных искажений. Регулируйте усилитель осторожно.

Как чистить колонки Yamaha NS-600A?

Используйте мягкую сухую ткань. Никогда не используйте бензол, растворитель или химические чистящие средства, которые могут повредить отделку.

Какова частота раздела NS-600A?

Частота раздела составляет 2,6 кГц между твитером и вуфером.

Можно ли установить NS-600A на подставку?

Да, вы можете использовать опциональную подставку SPS-800A от Yamaha. Закрепите колонку через винтовые отверстия снизу.

Что делать при необычном звуке или запахе?

Немедленно отключите питание всех подключенных усилителей. Обратитесь к квалифицированному технику Yamaha. Не используйте колонку до ремонта.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NS-600A YAMAHA

Акустическая система

音箱

揚聲器

NS-800A NS-600A

Owner's Manual

Mode d'emploi

Benutzerhandbuch

Bruksanvisning

Руководство пользователя

사용설명서

使用说明书

使用說明書

PRECAUTIONS

PLEASE READ CAREFULLY BEFORE USE. BE SURE TO FOLLOW THESE INSTRUCTIONS.

ПЕРЕД ИСПОЛЬЗОВАНИЕМ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННЫЕ УКАЗАНИЯ. СЛЕДУЙТЕ ЭТИМ ИНСТРУКЦИЯМ.

Перечисленные ниже меры предосторожности предназначены для предотвращения риска причинения вреда пользователю и другим людям, а также для предотвращения повреждения имущества и оказания помощи пользователю по надлежащему и безопасному использованию данного аппарата. Следуйте этим инструкциям.

После прочтения храните это руководство в надежном месте, чтобы к нему можно было обратиться в любое время.

• Для проведения осмотра или ремонта обязательно обращайтесь к дилеру, у которого был приобретен аппарат, либо в сервисный центр Yamaha.
• Yamaha не песет ответственности за полученные вами травмы или повреждения изделий в результате ненадлежащего использования или модификаций аппарата.
• Данное устройство предназначено для домашнего использования. Не используйте его в областях, требующих высокой надежности, например в сфере жизнесобеспечения, здравоохранения или при работе с ценными активами.

ПРЕДУПРЕЖДЕНИЕ

Данная информация предупреждает о риске гибели или получения серьезных травм.

Нештатные ситуации

• При возникновении какого-либо из перечисленных нарушений пемедленно выключите все усилители и приемники.
  – Из аппарата исходит необычный запах, звук или дым.
  – Внутрь аппарата попал посторонний предмет или вода.
  – Во время работы пропадает звук,
  – На аппарате имеются трещины или повреждения.

Продолжение использования может вызвать поражение электрическим током, пожар или привести к неисправности. Незамедлительно обратитесь для осмотра аппарата в место его приобретения или в сервисный центр Yamaha.

Установка

• Выполните сборку и установку согласно инструкциям в данном руководстве. Падение или опрокидывание может привести к травме или повреждению.
• Убедитесь в том, что установка выполнена безопасно и падежно. Также периодически проводите проверку безопасности. Несоблюдение этого указания может привести к падению устройств и получению травмы.
• Всегда фиксируйте кабель колонки к стене или аналогичным образом. Если вы заденете кабель ногой или рукой, колонки могут упасть или перевернуться, что приведет к неисправностям или травмам.

Не разбирать

- Не разбирайте аппарат и не изменяйте его конструкцию. Несоблюдение этого указания может привести к пожару, поражению электрическим током, травмам или неисправностям.

Беречь от воды

- Не допускайте попадания аппарата под дождь, не пользуйтесь им рядом с водой, в условиях сырости или повышенной влажности. Не ставьте на аппарат какие-либо емкости с жидкостью (например, вазы, бутылки или стаканы), которая может пролиться и попасть в отверстия, а также не пользуйтесь аппаратом там, где на него может попасть вода. Попадание жидкости, например воды, внутрь аппарата может стать причиной пожара, поражения электрическим током или неисправности.

Беречь от огня

- Не размещайте горящие предметы или источники открытого огня рядом с аппаратом, поскольку это может привести к возгоранию.

Обращение с аппаратом

- Не роняйте и не подвергайте аппарат сильному физическому воздействию. Несоблюдение этого указания может привести к поражению электрическим током, пожару или неисправностям.

ВНИМАНИЕ

Данная информация предупреждает о риске получения травмы.

Установка

• Не устанавливайте аппарат в местах, где он может контактировать с коррозионными газами или соленым воздухом, либо в местах с чрезмерным количеством дыма или пара. Это может стать причиной псисправности.
• Не оставляйте аппарат в неустойчивом положении. Аппарат может случайно упасть и причинить травму.
• Не рекомендуется находиться в непосредственной близости от аппарата во время стихийных бедствий, например землетрясений. Поскольку аппарат может перевернуться или упасть и причинить травму, быстро отойдите от аппарата и перейдите в безопасное место.
• Перед перемещением аппарата отсоедините все подключенные кабели. Несоблюдение этого указания может привести к повреждению кабелей или привести к падению вас или кого-либо еще.

Потеря слуха

• Не используйте аппарат в течение длительного периода времени с высоким или некомфортным уровнем громкости, поскольку это может привести к необратимой потере слуха. При ухудшении слуха или звоне в ушах обратитесь к врачу.
  • Перед подключением аппарата к другим устройствам отключите их питание. В противном случае это может привести к потере слуха, поражению электрическим током или повреждению устройства.

Обращение с аппаратом

• Не вставляйте руку или пальцы в порт фазоинвертора (отверстие сзади) на данном аппарате. Несоблюдение этого указания может привести к травме.
• Не вставляйте посторонние предметы, например, металл или бумагу, в порт фазоинвертора (отверстие сзади) на данном аппарате. Несоблюдение этого указания может привести к поражению электрическим током или неисправностям.
• Храните мелкие детали в недоступном для маленьких детей месте. Дети могут случайно проглотить их.

• Запрещается:
  – вставать или садиться на оборудование;
  – ставить на оборудование тяжелые предметы;
  – применять избыточную силу к входным разъемам и т.д., – опираться на оборудование.
  Несоблюдение этого указания может привести к травмам или повреждению оборудования.

• Не тяните за подключенные кабели. Это может привести к травмам или повреждению аппарата вследствие его падения.

• Не используйте аппарат, если звук искажен. Длительное использование в таком состоянии может вызвать перегрев и привести к пожару.
• При выборе усилителя или приемника для использования совместно с данным аппаратом проверьте уровень выходного сигнала на усилителе или приемнике, он должен быть в пределах допустимого уровня входного сигнала данного аппарата (см. стр. 74). Если выходная мощность выше допустимой мощности, это может вызвать пожар или неисправность.

УВЕДОМЛЕНИЕ

Указания, которые необходимо соблюдать во избежание неисправности, повреждения или нарушения работы изделия, а также потери данных.

Установка

- Не используйте этот аппарат в месте, которое подвержено воздействию прямого солнечного света, которое может слишком сильно нагреться (например, рядом с обогревателем) или охладиться либо которое подвержено слишком сильному воздействию пыли или вибрации. Это может привести к деформации панели аппарата, вызвать неисправности внутренних компонентов или стать причиной нестабильной работы.

Подключения

- При подключении внешних устройств обязательно внимательно прочитайте руководство для каждого устройства и подключите их в соответствии с инструкциями. Неправильное подключение аппарата, нарушающее инструкции, может привести к его неправильной работе.

Обращение с аппаратом

- Не ставьте на этот аппарат виниловые, пластмассовые и резиновые предметы. Это может стать причиной деформации или выцветания панели аппарата.

Техническое обслуживание

- При резком изменении температуры или влажности есть вероятность образования капелек (конденсата) на поверхности аппарата. При образовании капелек воды немедленно сотрите их мягкой тканью. Если оставить капельки воды на аппарате, они могут впитаться в деревянные детали и вызвать деформацию. - Для чистки аппарата пользуйтесь мягкой сухой тканью. Использование химикатов, таких как бензин или разбавитель, моющих средств или тканей для химической чистки может привести к деформации или обеспеччиванию.

Колонки

- Не прикасайтесь к диафрагме. Несоблюдение этого указания может привести к повреждению диафрагмы.

В колонках аппарата используются магниты. Не располагайте предметы, чувствительные к магнитному полю, например, телевизоры с кипескопом, часы, кредитные карты, дискеты и т.д., на аппарате или рядом с ним.

Информация

Функции в составе аппарата

• Колонки не делятся на правую и левую.
• Из порта фазоинвертора может выходить воздух. Это не является неисправностью. Это часто происходит при воспроизведении музыки с насыщенными низкими частотами.

О содержании этого руководства

• Руководство предназначено для пользователей данного аппарата.
• В данном руководстве используются следующие сигнальные слова для обозначения важной информации.

ПРЕДУПРЕЖДЕНИЕ

Данная информация предупреждает о риске гибели или получения серьезных травм.

ВНИМАНИЕ

Данная информация предупреждает о риске получения травмы.

УВЕДОМЛЕНИЕ

Указания, которые необходимо соблюдать во избежание неисправности, повреждения или нарушения работы изделия, потери данных, а также с целью защиты окружающей среды.

Примечание

Дапный раздел содержит инструкции, сведения об ограничениях функций и дополнительную информацию, которая может быть полезна.

• Иллюстрации в данном руководстве приведены только в качестве примеров.
• Названия компаний и изделий в данном руководстве являются товарными знаками или зарегистрированными товарными знаками соответствующих компаний.

Утилизация или передача владения

• Если вы планируете передать владение данным продуктом, приложите к продукту настоящий документ и поставляемые в комплекте аксессуары.
• Следуйте правилам органов местного управления по утилизации данного продукта и его аксессуаров.

Сведения о фирменной табличке продукта

Номер модели, серийный номер, требования к источнику питания и пр. указаны на табличке с названием изделия в нижней части устройства или рядом с ней. Запишите серийный номер в расположеплом ниже поле и сохраните данное руководство как подтверждение покупки; это поможет идентифицировать припадлежность устройства в случае кражи.

Номер модели.

Серийный номер.

Содержание

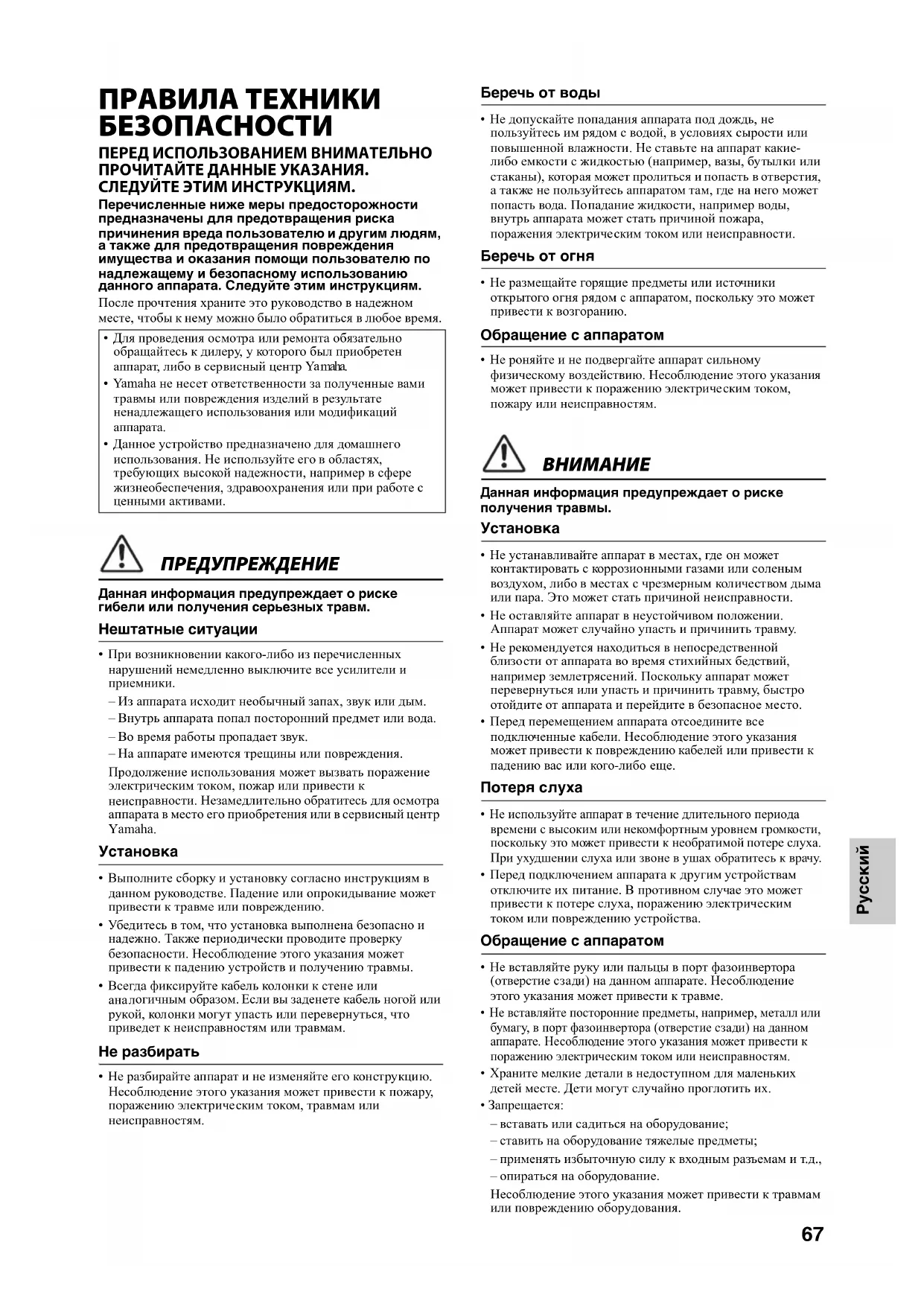

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ .....67

Функции 69

Аксессуары 69

Названия компонентов ....70

Настройка колонок....70

Крепление решетки ....71

Подключение к усилителю....72

Технические характеристики .... 74

Функции

• 2-полосная акустическая система с фазоннвертором
- Оснащена «Harmonious Diaphragm» (гармонической диафрагмой)
- Оснащена функцией «R.S. (Resonance Suppression) chambers», которая подавляет нежелательный резонанс, возникающий позади диафрагмы
- Оснащена функцией «Acoustic Absorber», которая эффективно подавляет стоячие волны внутри корпуса
- Оснащена разъемом «Twisted Flare Port»

Аксессуары

Проверьте наличие в комплекте всех аксессуаров.

Накладка (4)Решетка (1)

Использование накладок

ВНИМАНИЕ

- Убедитесь в том, что данный аппарат не скользит. В противном случае аппарат может упасть и стать причиной травмы.

Входящие в комплект накладки предназначены для защиты нижней панели колонки, а также поверхности, на которой она размещается.

При размещении колонки непосредственно на полу или на полке обязательно используйте накладки между нижней панелью колонки (4 угла) и поверхностью размещения, как показано на рисунке.

УВЕДОМЛЕНИЕ

- Не крепите накладки с помощью клейкой или двухсторонней ленты. В противном случае покрытие на нижней панели колонки или на поверхности размещения может отслоиться.

Примечание

- Если используется специальная подставка для колонок SPS-800A (продается отдельно), накладки не требуются.

Названия компонентов

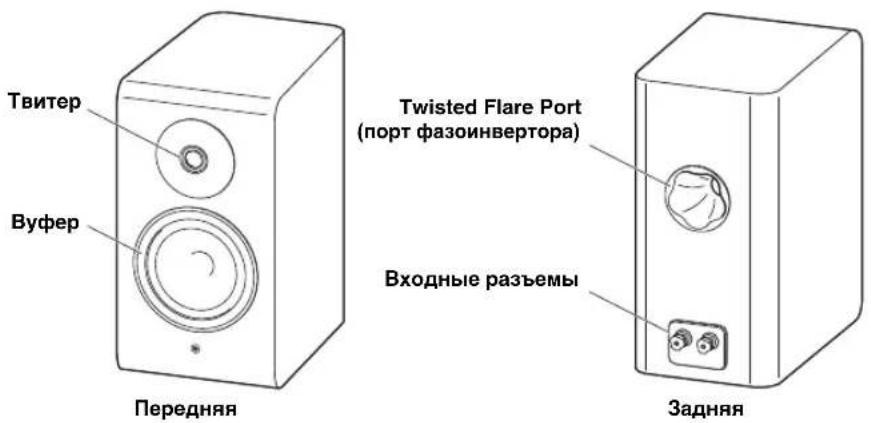

Твитер Вуфер Передняя Twisted Flare Port (порт фазоинвертора) Входные разъемы Задняя

Настройка колонок

Использование в качестве 2-канальных стереоколонок

Расположение колонок слегка под углом относительно слушателя создает лучшее стереофоническое звучание.

- В помещениях необычной формы или содержащих препятствия эффективное стереофоническое воспроизведение может быть достигнуто путем изменения положений и ориентации колонок нужным образом.

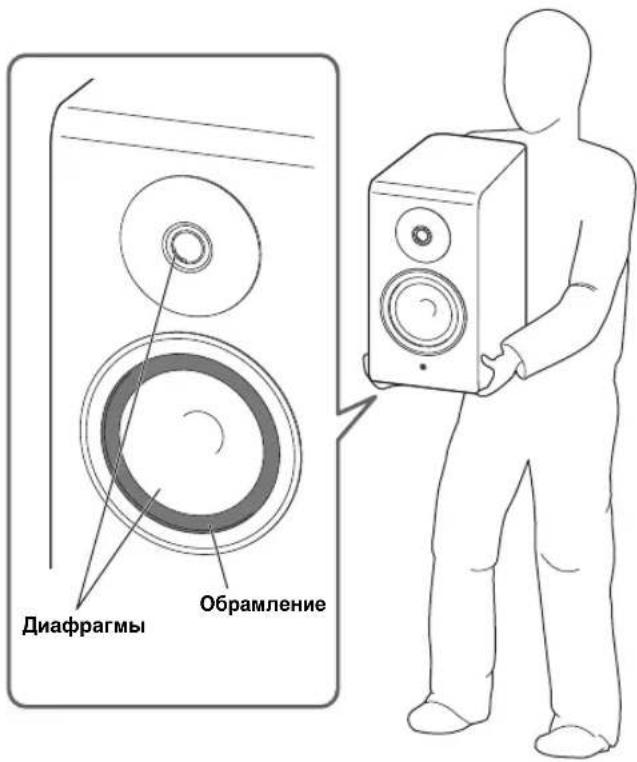

Диафрагмы Обрамление

ВНИМАНИЕ

- Боковые поверхности с полированным покрытием и порт фазоинвертора на задней пансли являются очень гладкими, поэтому при переносе держите колонку сбоку и снизу, как показано на рисунке.

УВЕДОМЛЕНИЕ

• Не прикасайтесь к диафрагмам на передней панели. В противном случае они могут быть повреждены.
• Данный аппарат оснащен немагнитным экраном. Расположение аппарата слишком близко к кинескопному телевизору может вызвать искажение цвета или другие помехи. В этом случае переместите колонки подальше от телевизора.

Примечание

- Диафрагмы твитера и вуфера данного аппарата содержат натуральный материал, хвойное дерево. Поэтому волокна и мелкие щепки в материале могут быть видны на поверхности диафрагмы. Это является свойством натурального материала, а не дефектом, и не влияет на качество.

- Для обрамления, поддерживающего диафрагму вуфера, используется особый тип резины, который был тщательно отобран для оптимизации качества звучания. В редких случаях эта резина может приобрстать не совсем белый цвет. Такос изменение цвета не является причиной для беспокойства, это просто результат поверхностной обработки резинового компонента, который не имеет отрицательного влияния на производительность.

При использовании специальной подставки для колонки SPS-800A (продается отдельно)

Для установки колонки на полу прикрепите колонку к SPS-800A с помощью отверстий для винтов на нижней панели колонки.

Информацию об установке см. также в Руководстве пользователя SPS-800A.

(Передняя панель)

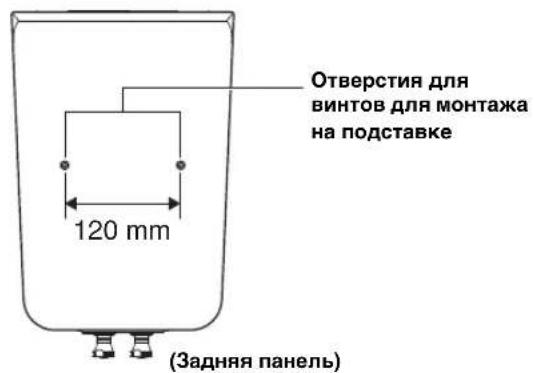

Отверстия для винтов для монтажа на подставке 120 mm (Задняя панель)

Нижняя панель колонки

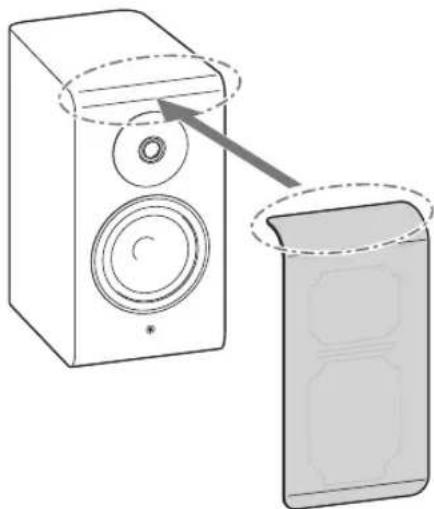

Решетка упакована отдельно от колонки. Поскольку на задней стороне решетки расположен магнит, решетку можно прикрепить, совместив ее изогнутую часть с изогнутой поверхностью спереди в верхней части колонки.

• Убедитесь, что решетка надежно прикреплена к колонке. Если она отвалится от колонки из-за вибраций и т.п., это может привести к повреждению или неисправностям.
• Не прикасайтесь к диафрагмам на передней панели колонки и не прилагайте к ним избыточные усилия. В противном случае звук может искажаться или это может привести к неисправностям.
• Не нажимайте на полотно решетки колонки и не прилагайте к нему избыточного усилия. В противном случае оно может быть повреждено.
• На задней стороне решетки расположены магниты. Храните отсоединенную решетку вдали от предметов (кинескопных телевизоров, часов, магнитных карт и т.п.), на которые могут повлиять магниты.

Подключение к усилителю

Перед выполнением подключений убедитесь, что усилитель выключен.

■ Подключения

15 MM

Удалите фрагмент изоляции на каждом конце кабелей.

Используйте имеющийся в продаже акустический кабель.

Толщина и материал акустического кабеля влияет на качество звучания. Рекомендуется приобрести высококачественный акустический кабель, чтобы максимально увеличить производительность аппарата.

■ Подключение акустических кабелей

Красный (+) Черный (–) 1 3 2 Оголенный провод Изоляция

(R) (L)

SPEAKERS 4 Разъемы колонок Усилитель

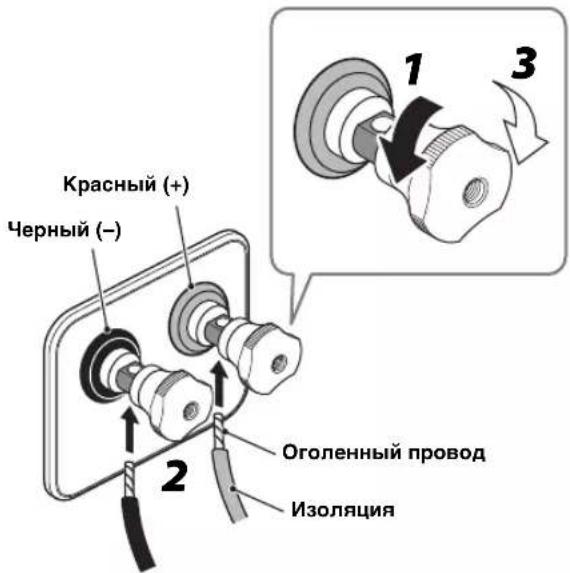

1 Поверните ручки входных разъемов на задней панели колонки против часовой стрелки, чтобы ослабить их.

ВНИМАНИЕ

- Если ручка входного разъема полностью ослаблена, она отпадет. Храните снятые ручки в недоступном для маленьких детей месте, иначе они могут их случайно проглотить.

2 Вставьте оголенную часть провода в отверстие во входном разъеме.

Примечание

• Диаметр отверстия в разъеме для акустического кабеля: 6,0 мм
• Не вставляйте в отверстие конец акустического кабеля с изоляционным покрытием. В противном случае звук может не воспроизводиться.

3 Поверните ручки входных разъемов по часовой стрелке, чтобы затянуть их и зафиксировать кабели.

Убедитесь, что сердечник кабеля не выступает из отверстия.

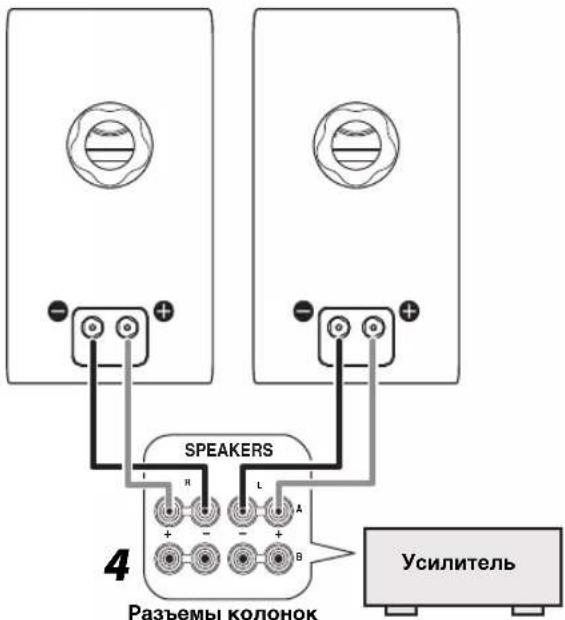

4 Подсоедините акустические кабели к разъемам L (левый) и R (правый) на усилителе.

Примечание

• Красный разъем на данном аппарате является положительным (+), а черный разъем – отрицательным (−).
• Если подключение колонки выполнено с обратной полярностью, звук будет неестественным.

УВЕДОМЛЕНИЕ

• Будьте осторожны, не допускайте контакта оголенных проводов положительного (+) и отрицательного (−) акустических кабелей друг с другом или с металлическими деталями. В противном случае подключенный усилитель может быть поврежден.
• Прикрепите акустические кабели к стене и т.п. В противном случае можно задеть за кабели рукой или ногой, что приведет к опрокидыванию аппарата.
• Колонки могут быть повреждены, если регуляторы эквалайзера или тембра (BASS, TREBLE и т.п.) усилителя установлены на максимальный уровень и выводят звук с высокой громкостью, а также если определенные сигналы (звуки от прокручивания магнитофонной ленты вперед или касания иглы проигрывателя поверхности диска, определенные частоты от генератора сигналов либо воспроизводимые звуки, такие как синусоидальные волны) постоянно присутствуют на входе, поэтому следует избегать подобных ситуаций.
• При использовании усилителя с номинальной выходной мощностью выше номинальной входной мощности колонки будьте внимательны, никогда не превышайте максимальную входную мощность колонки.

Примечание

- См. руководство пользователя, прилагаемое к усилителю или приемнику.

■ При использовании бананового штекера

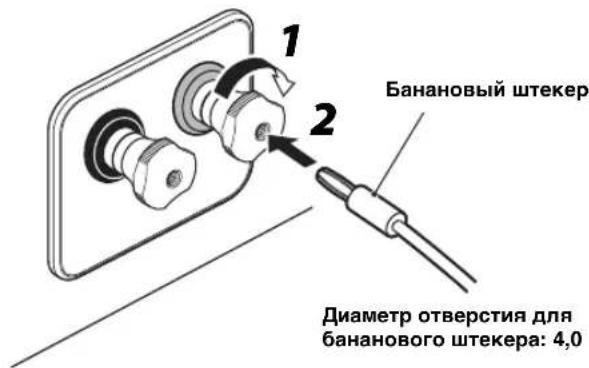

1 2 Банановый штекера Диаметр отверстия для бананового штекера: 4,0

1 Поверните ручку входного разъема по часовой стрелке, чтобы плотно ее затянуть.
2 Вставьте банановый штекер в отверстие в ручке входного разъема.

Технические характеристики

NS-800A

Тип ...... 2-полосный полочный фазоинвертор Немагнитный экранированный тип

Динамик...... 3-см твитер с купольной мембраной ×1 16-см конический вуфер ×1

Импеданс....6 Ом (минимум 4,0 Ом)

Частотная характеристика .... от 40 Гц до 65 кГц (-10 дБ) до 100 кГц (-30 дБ)

Номинальная входная мощность....40 Вт

Максимальная входная мощность ..... 120 Вт

Чувствительность......86,5 дБ/2,83 В, 1 м

Частота разделения....2,6 кГц

Габариты (Ш × В × Г)......231 × 420 × 358 мм

Bec 13,0 кг

NS-600A

Тип ...... 2-полосный полочный фазоинвертор Немагнитный экранированный тип

Динамик...... 3-см твитер с купольной мембраной ×1 13-см конический вуфер ×1

Импеданс....6 Ом (минимум 3,9 Ом)

Частотная характеристика ..... от 47 Гц до 65 кГц (-10 дБ) до 100 кГц (-30 дБ)

Номинальная входная мощность....40 Вт

Максимальная входная мощность ..... 120 Вт

Чувствительность.....85,5 дБ/2,83 В, 1 м

Частота разделения....2,6 кГц

Габариты (Ш × В × Г)....207 × 383 × 329 мм

Bec 9,9 кг

안전 주의사항
