РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TSXB232 YAMAHA

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

CAUTION: READ THIS BEFORE OPERATING YOUR UNIT.

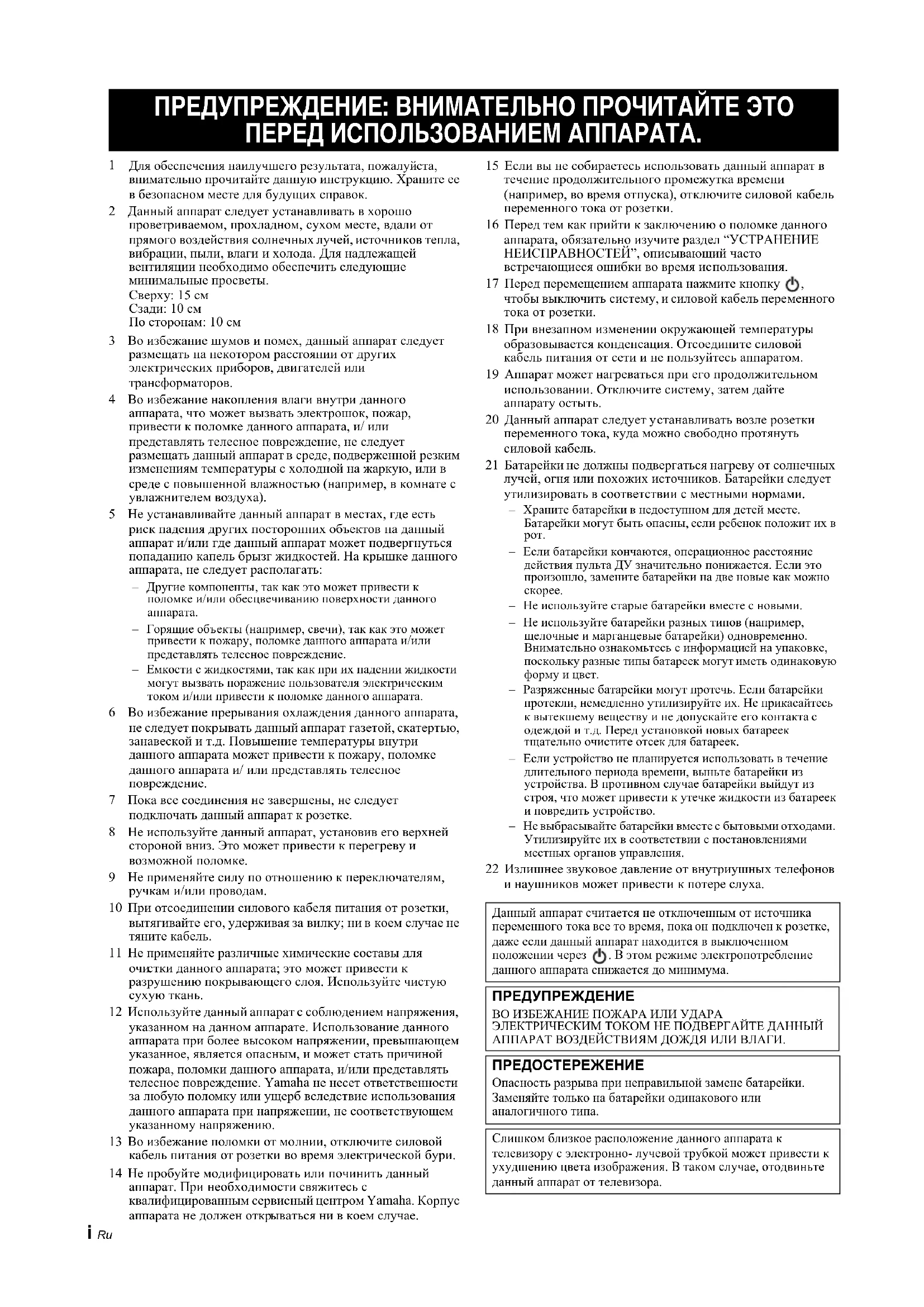

ПРЕДУПРЕЖДЕНИЕ: ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТО ПЕРЕД ИСПОЛЬЗОВАНИЕМ АППАРАТА.

1 Для обеспечения наилучшего результата, пожалуйста, внимательно прочитайте данную инструкцию. Храните ее в безопасном месте для будущих справок.
2 Данный аппарат следует устанавливать в хорошо проветриваемом, прохладном, сухом месте, вдали от прямого воздействия солнечных лучей, источников тепла, вибрации, пыли, влаги и холода. Для надлежащей вентиляции необходимо обеспечить следующие минимальные просветы.

Сверху: 15 см

Сзади: 10 см

По сторонам: 10 см

3 Во избежание шумов и помех, данный аппарат следует размещать на пекотором расстоянии от других электрических приборов, двигателей или трансформаторов.
4 Во избежапие пакопления влаги внутри данного аппарата, что может вызвать электропок, пожар, привести к поломке данного аппарата, и/ или представлять телесное повреждение, не следует размещать данный аппарат в среде, подверженной резким изменениям температуры с холодной на жаркую, или в среде с повышенной влажностью (например, в комнате с увлажнителем воздуха).
5 Не устанавливайте данный аппарат в местах, где есть риск падения других посторонних объектов на данный аппарат и/или где данный аппарат может подвергнуться попаданию капель брызг жидкостей. На крышке данного аппарата, не следует располагать:

– Другие компоненты, так как это может привести к поломке и/или обеспеччиванию поверхности данного аппарата.
- Горящие объекты (например, свечи), так как это может привести к пожару, поломке данного аппарата и/или представлять телесное повреждение.
- Емкости с жидкостями, так как при их падении жидкости могут вызвать поражение пользователя электрическим током и/или привести к поломке данного аппарата.

6 Во избежапие прерывания охлаждения дапного аппарата, не следует покрывать данный аппарат газетой, скатертью, занавеской и т.д. Повышение температуры внутри данного аппарата может привести к пожару, поломке дапного аппарата и/ или представлять телеспое повреждепие.
7 Пока все соединения не завершены, не следует подключать данный аппарат к розетке.
8 Не используйте данный аппарат, установив его верхней стороной вниз. Это может привести к перегреву и возможной поломке.
9 Не применяйте силу по отношению к переключателям, ручкам и/или проводам.
10 При отсоединении силового кабеля питания от розетки, вытягивайте его, удерживая за вилку; ни в коем случае не тяните кабель.
11 Не применяйте различные химические составы для очистки данного аппарата; это может привести к разрушению покрывающего слоя. Используйте чистую сухую ткань.
12 Используйте данный аппарат с соблюдением напряжения, указанном на данном аппарате. Использование данного аппарата при более высоком напряжении, превышающем указанное, является опасным, и может стать причиной пожара, поломки данного аппарата, и/или представлять телесное повреждение. Yamaha не песет ответственности за любую поломку или ущерб вследствие использования данного аппарата при напряжении, не соответствующем указанному напряжению.
13 Во избежание поломки от молпии, отключите силовой кабель питания от розетки во время электрической бури.
14 Не пробуйте модифицировать или починить данный аппарат. При необходимости свяжитесь с квалифицированным сервисный центром Yamaha. Корпус аппарата не должен открываться ни в коем случае.

15 Если вы не собираетесь использовать данный аппарат в течение продолжительного промежутка времени (например, во время отпуска), отключите силовой кабель переменного тока от розетки.
16 Перед тем как прийти к заключению о поломке данного аппарата, обязательно изучите раздел "УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ", описывающий часто встречающиеся ошибки во время использования.
17 Перед перемещением аппарата нажмите кнопку ⏻, чтобы выключить систему, и силовой кабель переменного тока от розетки.
18 При внезапном изменении окружающей температуры образовывается конденсация. Отсоедините силовой кабель питания от сети и не пользуйтесь аппаратом.
19 Аппарат может нагреваться при его продолжительном использовании. Отключите систему, затем дайте аппарату остыть.
20 Данный аппарат следует устанавливать возле розетки переменного тока, куда можно свободно протянуть силовой кабель.
21 Батарейки не должны подвергаться нагреву от солнечных лучей, огня или похожих источников. Батарейки следует утилизировать в соответствии с местными нормами.

Храпите батарейки в недоступном для детей месте. Батарейки могут быть опасны, если ребенок положит их в рот.

– Если батарейки кончаются, операционное расстояние действия пульта ДУ значительно попижается. Если это произошло, замените батарейки на две новые как можно скорее.
– Не используйте старые батарейки вместе с новыми.
- Не используйте батарейки разных типов (например, щелочные и марганцевые батарейки) одновременно. Внимательно ознакомьтесь с информацией на упаковке, поскольку разные типы батареск могут иметь одинаковую форму и цвет.
- Разряженные батарейки могут протечь. Если батарейки протекли, немедиснно утилизируйте их. Не прикасайтесь к вытекшему веществу и не допускайте его контакта с одеждой и т.д. Перед установкой новых батареек тщательно очистите отеск для батареск.
– Если устройство не планируется использовать в течение длительного периода времени, выпьте батарейки из устройства. В противном случае батарейки выйдут из строя, что может привести к утечке жидкости из батареек и повредить устройство.
– Не выбрасывайте батарейки вместе с бытовыми отходами. Утилизируйте их в соответствии с постановлениями местных органов управления.

22 Излишнее звуковое давление от внутриушных телефонов и наушников может привести к потере слуха.

Данный аппарат считается не отключенным от источника переменного тока все то время, пока он подключен к розетке, даже если данный аппарат находится в выключенном положении через ⏻. В этом режиме электропотребление данного аппарата снижается до минимума.

ПРЕДУПРЕЖДЕНИЕ

ВО ИЗБЕЖАНИЕ ПОЖАРА ИЛИ УДАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ ДАННЫЙ АППАРАТ ВОЗДЕЙСТВИЯМ ДОЖДЯ ИЛИ ВЛАГИ.

ПРЕДОСТЕРЕЖЕНИЕ

Опасность разрыва при неправильной замене батарейки. Заменяйте только на батарейки одинакового или аналогичного типа.

Слишком близкое расположение данного аппарата к телевизору с электронно- лучевой трубкой может привести к ухудшению цвета изображения. В таком случае, отодвиньте данный аппарат от телевизора.

СОДЕРЖАНИЕ

НАЗВАНИЯ ЧАСТЕЙ И ИХ ФУНКЦИИ ...... 2

Верхняя панель / Передняя панель .....2

ПРОСЛУШИВАНИЕ iPod 7

Воспроизведение музыки с iPod ....7

Использование повторного воспроизведения/воспроизведения в случайном порядке (только с пульта ДУ)......8

ПРОСЛУШИВАНИЕ СД-ДИСКОВ

И USB-УСТРОЙСТВ...... 8

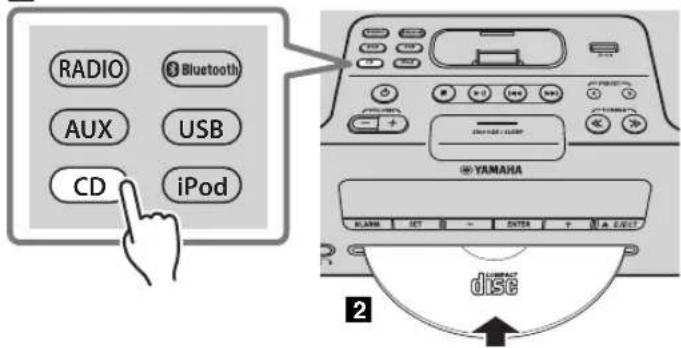

Воспроизведение CD-диска....8

Воспроизведение с USB-устройства....9

Использование повторного воспроизведения/воспроизведения в случайном порядке (только с пульта ДУ)....10

ПРОСЛУШИВАНИЕ МУЗЫКИ С УСТРОЙСТВА,

ИМЕЮЩЕГО Bluetooth 11

Подключение устройства с Bluetooth к аудиосистеме ...11

Воспроизведение музыки с устройства с Bluetooth ...12

Повторное подключение устройства по Bluetooth ...12

Разрыв соединения по Bluetooth ....13

ПРОСЛУШИВАНИЕ FM-РАДИОСТАНЦИЙ .....13

Выбор FM-радиостанции .....13

Предварительная настройка FM-радиостанций (только с пульта ДУ) ......14

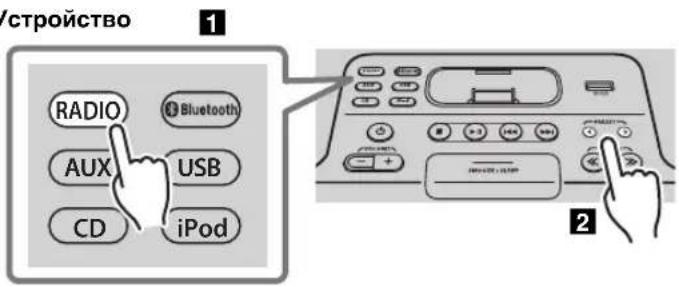

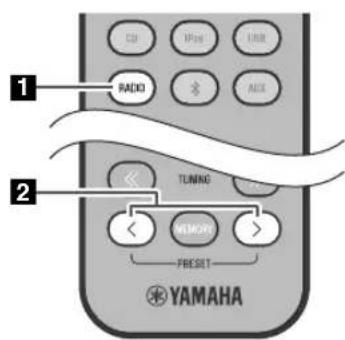

Выбор предварительно настроенных FM-радиостанций ....15

ПРОСЛУШИВАНИЕ ВНЕШНИХ ИСТОЧНИКОВ .....16

ИСПОЛЬЗОВАНИЕ ФУНКЦИИ БУДИЛЬНИКА .....17

Установка сигнала будильника .....18

Операции во время воспроизведения сигнала будильника ....19

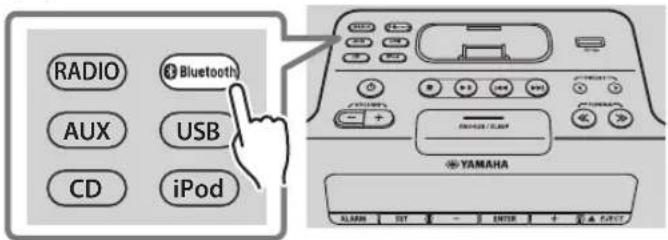

ИСПОЛЬЗОВАНИЕ ПРИЛОЖЕНИЯ

“DTA Controller” ДЛЯ iPod touch/iPhone/iPad.....20

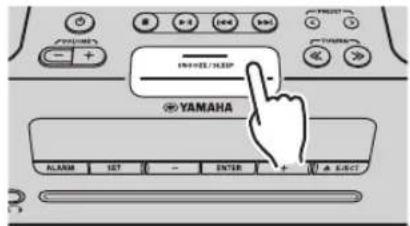

ИСПОЛЬЗОВАНИЕ ТАЙМЕРА ПЕРЕХОДА В РЕЖИМ ОЖИДАНИЯ.... 20

РЕГУЛИРОВКА ТЕМБРА (только с пульта ДУ) ...20

НАСТРОЙКА ЯРКОСТИ ДИСПЛЕЯ ПЕРЕДНЕЙ ПАНЕЛИ (только с пульта ДУ)......21

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ......22

ПРИМЕЧАНИЯ О ДИСКАХ И УСТРОЙСТВАХ USB...25

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.....26

Функции

• Воспроизведение музыки с внешних устройств, например, iPod/iPhone/iPad, CD-дисков с музыкой и данными, USB-устройств или внешних устройств через гнездо AUX, и прослушивание FM-радиостанций.
• Благодаря технологии Bluetooth Вы можете наслаждаться чистым звуком при отсутствии проводов.
• Использование любимой мелодии или звукового сигнала в качестве звонка будильника. В заданное время сигнала выбранная мелодия воспроизводится с указанной громкостью, обеспечивая вам идеальное начало дня (функция IntelliAlarm) (стр. 17).
• Используя бесплатное приложение “DTA Controller” для iPod touch/iPhone/iPad, Вы можете управлять устройством и пользоваться расширенными функциями будильника (стр. 20).
• Вы можете легко сохранять и вызывать 30 любимых FM-радиостанций.
• Низкие, средние и высокие частоты можно настроить в соответствии с индивидуальными предпочтениями.

◆ Об этом руководстве

• Ссылки на iPod в данном руководстве также относятся к iPhone.
• Если операцию можно выполнить с помощью кнопок на самом устройстве или с пульта ДУ, в инструкции будет описываться выполнение операции с помощью устройства.
• ! указывает на меры предосторожности при использовании аппарата и ограничения его функций.
• указывает на дополнительные инструкции по оптимальному использованию.

Прилагаемые аксессуары

Пульт ДУ

(используется литиевая батарея типа CR2032)

FM-антенна

Крышка док-разъема

Крышка порта USB

Храните крышку порта USB в не доступном для детей месте, чтобы они не могли случайно проглотить ее.

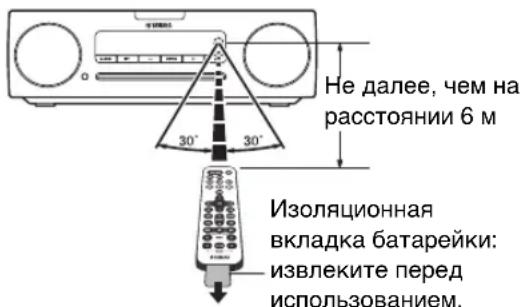

◆ Использование пульта ДУ

Не далее, чем на расстоянии 6 м Изоляционная вкладка батарейки: извлеките перед использованием.

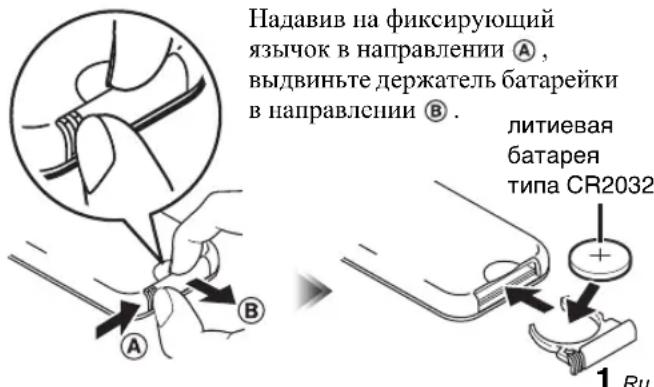

◆ Замена батарейки в пульте ДУ

Падавив на фиксирующий язычок в направлении Ⓐ, выдвиньте держатель батарейки в направлении Ⓑ. литиевая батарея типа CR2032 1 Ru

НАЗВАНИЯ ЧАСТЕЙ И ИХ ФУНКЦИИ

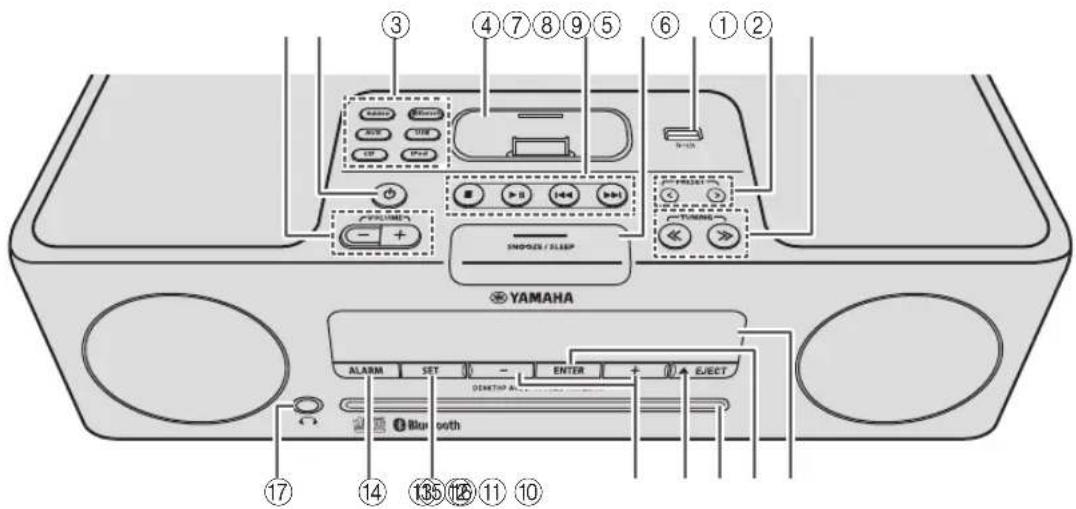

Верхняя панель / Передняя панель

③ ④⑦⑧⑨⑤ ⑥①② VOLUME SNOODER / SLEEP YAMAHA ALARM SET ENTER EJECT DESKTOP AL Blue both ⑰⑭⑮⑯⑰⑱⑲⑳⑺⑯⑰⑱⑲⑳⑺⑯⑰⑱⑲⑳⑯⑰⑱⑲⑳⑯⑰⑱⑲⑯⑰⑱⑲⑯⑰⑱⑲⑸⑹⑺⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳⑯⑰⑱⑲⑯⑱⑲⑯⑲⑰⑱⑲⑯⑰⑱⑲⑯⑱⑲⑯⑲⑯⑩ 17 14 135 126 11 10

①VOLUME-/+

Регулировка громкости.

② (питание)

Нажмите эту кнопку, чтобы включить или выключить систему (стр. 6).

③Кнопки выбора источника

Выбор аудиоисточника для воспроизведения.

В выключешном состоянии нажатис одной из этих кнопок вызовет включение системы, а затем включение аудиоисточника.

④Док-разъем iPod

Подключите свой iPod к этому разъему (см. раздел "Установка iPod в док-станцию iPod").

⑤Кнопки управления воспроизведением

Используйте их для управления iPod/CD-диском/USB-устройством.

■: Остановка

▶II: Воспроизведение/Пауза

««/»: Пропуск, обратный/прямой поиск (нажмите и удерживайте кнопку)

⑥SNOOZE/SLEEP

Установка таймера перехода в режим ожидания или переключение будильника в режим повторения сигнала (стр. 19, 20).

⑦Порт USB

Используйте для подключения USB-устройства / iPod / iPhone / iPad (стр. 9).

!

Если устройство USB не используется, установите защитную крышку порта USB.

⑧PRESET < X

Используйте эти кнопки, чтобы выбрать сохраненную (предварительно настроенную) FM-радиостанцию (стр. 15).

⑨TUNING << >>

Настройка FM-радио (стр. 13).

⑩Дисплей передней панели

На дисплее отображается время и другая информация (стр. 3).

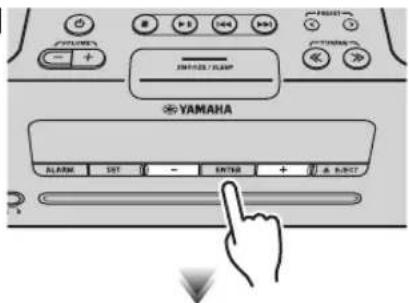

⑪ ENTER

Подтверждение выбранного элемента или значения.

⑫Слот для диска

Вставьте CD-диск (стр. 8).

⑬ EJECT

Извлечение CD-диска.

⑭-/+

Выберите элемент или значение при настройке часов или сигнала будильника.

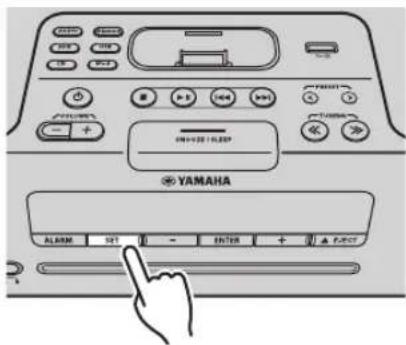

⑮SET

Задайте сигнала будильника.(стр. 18).

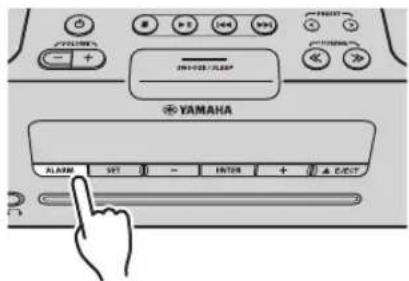

⑯ALARM

Используется для включения и выключения будильника (стр. 19).

⑰ (Гнездо для подключения наушников)

Используйте для подключения наушников.

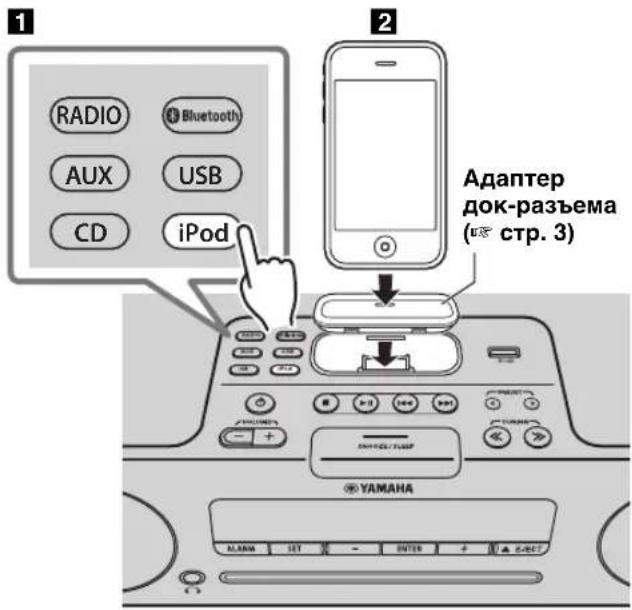

◆ Установка iPod в док-станцию iPod

Адаптер док- разъема

iPod будет заряжаться, пока он подключен к док-разъему. Но, если в качестве источника выбрано USB-устройство, iPod не будет заряжаться.

!

• Используйте адаптер док-станции, совместимый с имеющимся iPod. Если адаптер не используется или адаптер не является совместимым, соединение может быть ослабленным или ненадежным, что может привести к повреждению разъема. Более подробная информация об адаптере док-разъема представлена на официальном сайте компании Apple.
• Разъем может быть также поврежден при подключении iPod в защитном футляре с усилием. Снимите защитный футляр перед подключением.
• Если iPod не используется, установите защитную крышку док-разъема.

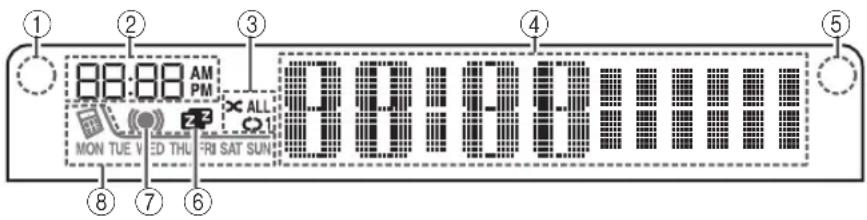

Дисплей передней панели

1 2 3 4 5 8 7 6 08:00 AM PM ALL MON TUE VED THU FRI SAT SUN

①Датчик освещенности

Определяет общую освещенность. Не закрывайте этот датчик.

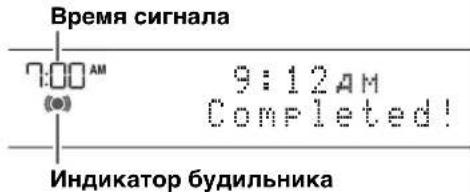

②Время сигнала

Время сигнала.

③Индикатор повторного

воспроизведения/воспроизведения в случайном порядке

Показывает режим воспроизведения (стр. 8, 10).

④Многофункциональный индикатор

Показывает различную информацию, включая показания часов, номер воспроизводимой дорожки или частоту FM-радиостанции.

⑤Приемник сигнала пульта ДУ

Убедитесь в том, что этот датчик не перекрыт (стр. 1).

⑥Индикатор режима ожидания

Включается, если установлен таймер перехода в режим ожидания (стр. 20).

⑦Индикатор будильника

Включается, если установлено время сигнала (стр. 19).

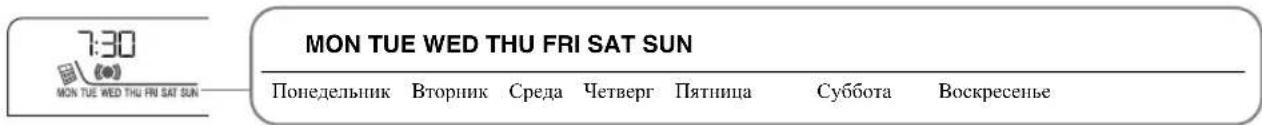

⑧Индикатор еженедельного будильника

Показывает информацию о сигнале, которая указывается с помощью бесплатного приложения "DTA Controller" для iPod touch/iPhone/iPad (стр. 20).

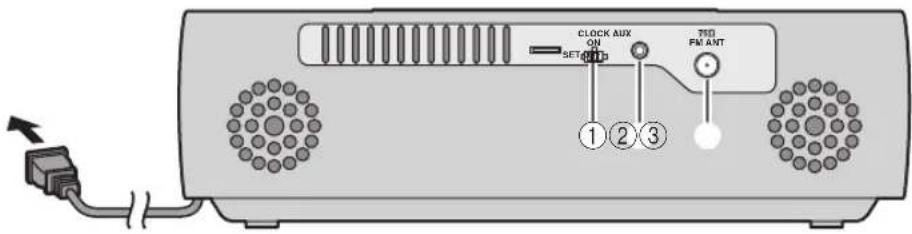

Задняя панель

①Переключатель CLOCK

Позволяет настроить часы и определяет, будут ли часы отображаться на дисплес (стр. 6).

SET: настройка часов.

ON: Даже когда система выключена, часы будут отображаться, и функция будильника будет доступна.

OFF: Когда система выключена, часы не будут отображаться, и функция будильника не будет доступна.

②AUX

Используйте имеющийся в продаже кабель с миништекером 3,5 мм для подключения внешнего устройства к данному разъему (стр. 16).

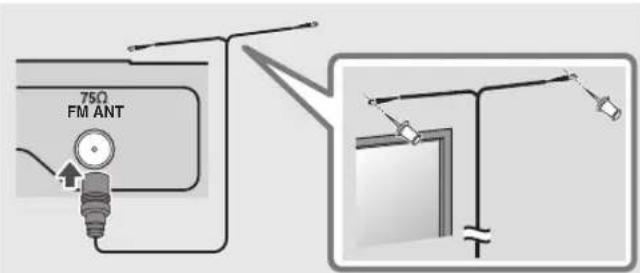

③Разъем для FM-антенны

Разъем для подключения FM-антенны.

Не забудьте выдвинуть антенну.

• В случае слабого сигнала попробуйте изменить высоту, направление или расположение антенны, чтобы найти место, где присм сигнала лучше.
- Прием сигнала улучшится, если вместо прилагаемой антенны использовать имеющуюся в продаже наружную антенну.

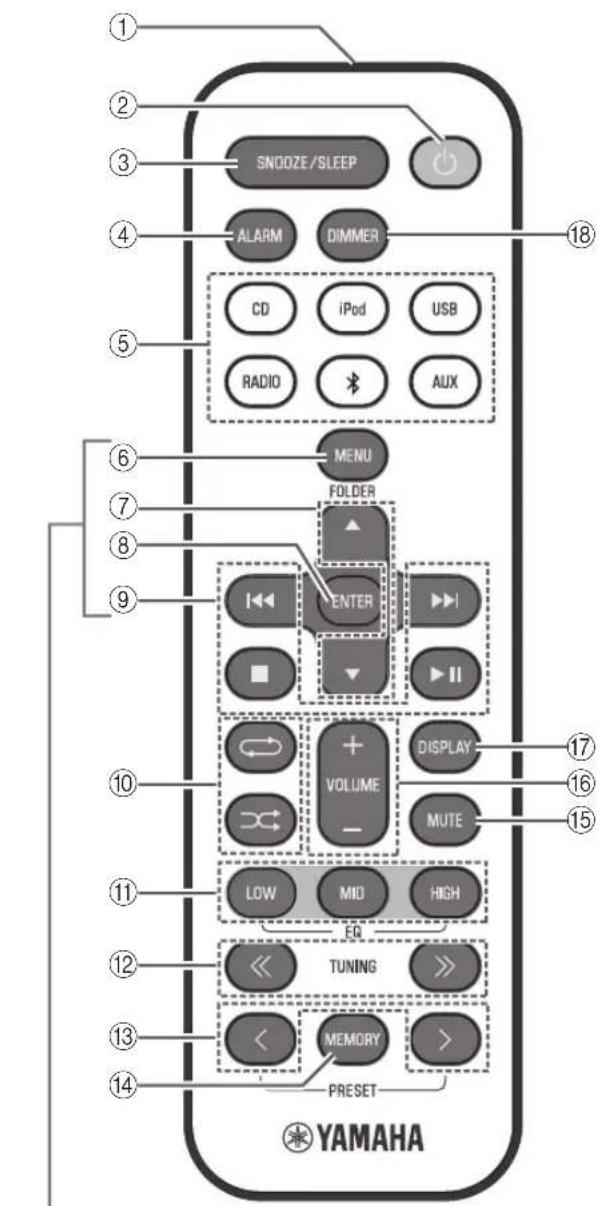

Пульт ДУ

SNOOZE/SLEEP ALARM DIMMER CD iPod USB RADIO AUX MENU FOLDER ENTER VOLUME DISPLAY MUTE LOW MID HIGH EQ TUNING MEMORY PRESET YAMAHA

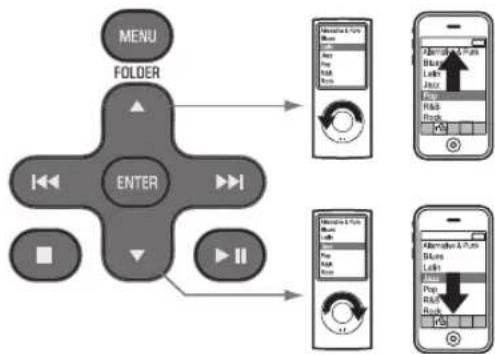

Кнопки управления iPod

①Передатчик сигнала пульта ДУ
② (питание)

Нажмите эту кнопку, чтобы включить или выключить систему (стр. 6).

③SNOOZE/SLEEP

Установка таймера перехода в режим ожидания или переключение будильника в режим повторения сигнала (стр. 19, 20).

④ ALARM

Используется для включения и выключения будильника (стр. 19).

⑤Кнопки выбора источника

Выбор аудиоисточника для воспроизведения. В выключенном состоянии нажатие одной из этих кнопок вызовет включение системы, а затем включение аудиоисточника.

⑥MENU

Выбор пункта меню iPod / Возврат к предыдущему меню (стр. 7).

⑦ FOLDER ▲ / ▼

Выбор папки воспроизведения при воспроизведении музыки на CD-дисках с данными или USB-устройствах (стр. 9, 10).

Выберите элементы или измените числовые значения (стр. 7, 20).

⑧ENTER

Подтверждение выбранного элемента или значения.

⑨Кнопки управления воспроизведением

Используйте их для управления iPod/CD-диском/USB-устройством.

■: Остановка

▶II: Воспроизведение/Пауза

Пропуск, обратный/прямой поиск (нажмите и удерживайте кнопку)

⑩ (Повторное воспроизведение)/

☒ (Воспроизведение в случайном порядке)

Воспроизведение музыки на iPod, CD-диске или USB-устройстве в режиме повторного воспроизведения/воспроизведения в случайном порядке (стр. 8, 10).

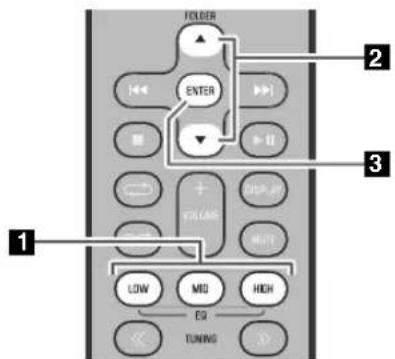

⑪ EQ: LOW/MID/HIGH

Настройка низких, средних или высоких звуковых частот (стр. 20).

⑫TUNING « »

Настройка FM-радио (стр. 13).

⑬PRESET < >

Выберите сохраненную (предварительно настрюсную) FM-радиостанцию (стр. 15).

⑭MEMORY

Сохранение FM-радиостанции (стр. 14).

⑮MUTE

Выключение и включение звука.

⑯ VOLUME +/−

Регулировка громкости.

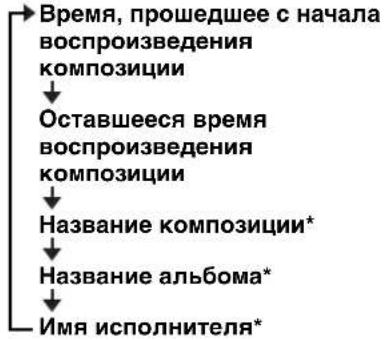

⑰DISPLAY

Переключение информации, отображаемой на дисплее передней панели (стр. 7, 9, 10, 13).

⑱DIMMER

Настройка яркости дисплея передней панели (стр. 21).

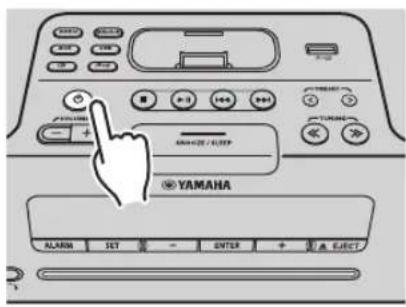

ВКЛЮЧЕНИЕ СИСТЕМЫ

YAMAHA ALARM SET ENTER SELECT

Вид дисплея (24-часовой режим), когда система включена

15:30 iPod

Вид дисплея (24-часовой режим), когда система выключена (переключатель CLOCK в положении ON)

Подключите кабель питания к розетке переменного тока и нажмите 🔊

Система включится и будет готова к воспроизведению аудиоисточников.

Для выключения системы нажмите ⏻ еще раз.

Если переключатель CLOCK на задней панели установлен в положение OFF (стр. 4), то часы не будут отображаться, когда система выключена, что сокращает энергопотребление.

	Отображение часов при выключению системе	Будильник	Зарадка iPod через док-станцию iPod
Переключатель CLOCK в положении ON	Да Включен Да
Переключатель CLOCK в положении OFF (энергосбережение)	Нет Отключен Да

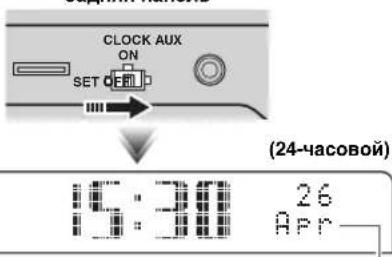

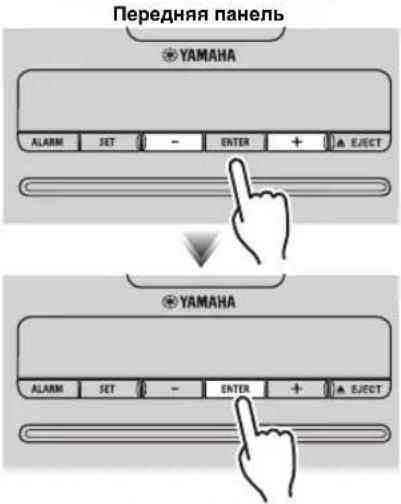

НАСТРОЙКА ЧАСОВ

1

2

Передняя панель YAMAHA ALARM SET - ENTER + EJECT YAMAHA ALARM SET - ENTER + EJECT

3

CLOCK AUX ON SET OFF (24-часовой) 16:30 26 30:50

Jan	Feb	Mar	Apr	Mai	Jun
Январь	Февраль	Март	Апрель	Май	Июнь
Jul	Aug	Sep	Oct	Nov	Dec
Июль	Август	Сентябрь	Октябрь	Ноябрь	Декабрь

1 Переведите переключатель CLOCK на задней панели в положение SET.

На дисплее появится надпись "CLOCK YEAR", а задаваемое числовое значение будет мигать.

2 Установите дату и время.

На передней панели нажмите кнопки -/+ , чтобы изменить значения, и нажмите ENTER, чтобы подтвердить настройки.

Установите параметры в следующем порядке - год → месяц → день → час → минута.

После окончания настройки часов на дисплее появится надпись Completed!

• В шаге 2 вместо ручной установки времени можно скопировать время iPod, установив iPod в док-станцию. Время не будет копироваться, если iPod уже подключен.
• В шаге 2 с помощью кнопки SNOOZE/SLEEP можно выбрать формат времени (12-часовой / 24-часовой).

3 После завершения настроек переведите переключатель CLOCK в положение ON.

В момент переключения в положение ON часы начнут отсчет времени с 0 секунды.

Если устройство не включалось более недели, произойдет сброс параметров времени.

ПРОСЛУШИВАНИЕ iPod

Воспроизведение музыки с iPod

• Для получения подробной информации о совместимости моделей iPod см. раздел“ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ” (стр. 26).
• iPod также может воспроизводить музыку и заряжаться при подключении через USB-порт (стр. 9).

1 RADIO Bluetooth AUX USB CD iPod 2 Адаптер док-разъема (стр. 3) YAMAHA

Нажмите кнопку источника iPod, чтобы выбрать iPod в качестве аудиоисточника.
2 Установите свой iPod в док-разъем iPod (стр. 2).
3 Начните воспроизведение с iPod.

Воспроизведением можно управлять с помощью пульта ДУ, iPod или данного устройства (стр. 2, 5).

- Выполнение следующих операций приведет к автоматическому переключению аудиоисточника на iPod и началу воспроизведения даже, если система выключена.

- Подключите iPod в состоянии воспроизведения к док- разъему iPod. - Начните воспроизведение с подключенного iPod.

В некоторых случаях аудиоисточник может не переключиться автоматически, если им является USB или имеется активное подключение по Bluetooth.

• Но если в качестве аудиоисточника выбрано USB-устройство, iPod не будет заряжаться.
• iPod можно отсоединить во время воспроизведения.
• Если в качестве аудиоисточника выбран iPod, система автоматически выключится, если в течение 60 минут устройство не было подключено к док-разъему iPod и не выполнялись никакие операции.

◆ Операции в меню iPod (только с пульта ДУ)

Вы можете использовать пульт ДУ для управления iPod.

MENU: Выбор пункта меню / Возврат к предыдущему меню

▲/▼: Перемещение между пунктами меню

ENTER: Подтверждение выбора

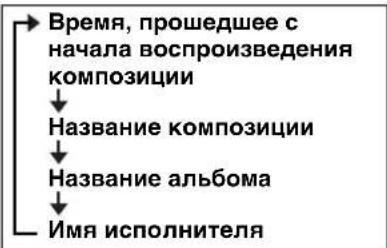

◆ Отображение информации на дисплее (только с пульта ДУ)

При нажатии кнопки DISPLAY на пульте ДУ во время воспроизведения или паузы информация на дисплее передней панели будет отображаться в указанном справа порядке.

Использование повторного воспроизведения/воспроизведения в случайном порядке (только с пульта ДУ)

Статус воспроизведения обозначается индикатором повторного воспроизведения/воспроизведения в случайном порядке (стр. 3) на дисплее передней панели.

◆Повторное воспроизведение

Нажмите кнопку (повтор) на пульте ДУ несколько раз, чтобы выбрать один из следующих режимов воспроизведения.

Не отображается: Выкл

1: Один

ALL: Bce

◆Воспроизведение в случайном порядке

Нажмите кнопку ∞ (в случайном порядке) на пульте ДУ несколько раз, чтобы выбрать один из следующих режимов воспроизведения.

Не отображается: Выкл

XX: Альбомы

: Песни

Функция повторного воспроизведения/воспроизведения в случайном порядке может не работать или отображаться неправильно согласно указанным выше обозначениям в зависимости от используемого типа iPod.

ПРОСЛУШИВАНИЕ СД-ДИСКОВ И USB-УСТРОЙСТВ

Устройство будет работать следующим образом при воспроизведении дорожек/файлов на CD-дисках/устройствах USB.

• Если воспроизведение CD-диска/устройства USB остановлено, воспроизведение начнется с начала дорожки при возобновлении операции.
• Если кнопка ■ нажимастся во время остановки воспроизведения, то при возобновлении воспроизведения дорожки будут проигрываться следующим образом:
  – Для аудио CD: с первой дорожки на CD-диске.
• CD с данными (CD-диск, содержащий файлы MP3/WMA) или USB-устройство:
  воспроизведение с первой композиции в папке, содержащей композицию, на которой воспроизведение было остановлено последний раз.
• Устройство автоматически выключит систему, если в течение 60 минут после остановки воспроизведения CD-диска/USB-устройства не выполнялись никакие операции.

Для получения подробной информации о воспроизводимых дисках и файлах см. раздел "ПРИМЕЧАНИЯ О ДИСКАХ И УСТРОЙСТВАХ USB" (стр. 25).

Воспроизведение CD-диска

1

RADIO Bluetooth AUX USB CD iPod YAMAHA DISC

1 Нажмите кнопку источника CD, чтобы выбрать CD-диск в качестве аудиоисточника.

Если CD-диск уже вставлен, начнется воспроизведение.

② Вставьте CD-диск в слот для диска.

Воспроизведение начнется автоматически.

Воспроизведением можно управлять с помощью пульта ДУ или данного устройства (стр. 2, 5).

Вставьте диск, направив сторону с этикеткой вверх.

Папки и файлы на CD с данными воспроизводятся в алфавитном порядке.

◆ Пропуск папок (только с пульта ДУ)

FOLDER |←◀ DIFER ▶◀ ■ ▼ ▶◀ ▶◀

При воспроизведении CD с данными можно использовать кнопки FOLDER ▲/▼ на пульте ДУ, чтобы выбрать панку.

Отображение информации на дисплее (только с пульта ДУ)

Номер папки (только для CD с данными) или номер композиции/файла отображается на дисплее в течение нескольких секунд, когда начинается воспроизведение или дорожка пропускается.

При нажатии кнопки DISPLAY на пульте ДУ во время воспроизведения или паузы информация на дисплее передней панели будет отображаться в следующем порядке.

Аудио CD

Время, прошедшее с начала воспроизведения композиции ↓ Оставшееся время воспроизведения композиции ↓ Название композиции* ↓ Название альбома* ↓ Имя исполнителя*

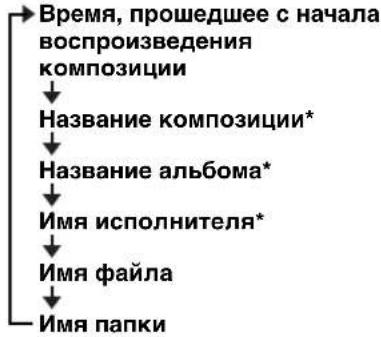

CD с данными

* Отображается только в случае, если композиция содержит эти данные.

Воспроизведение с USB-устройства

1 RADIO Bluetooth AUXUSB CDiPod 2 YAMAHA ALARM SET - ENTER T + DIRECT

iPod/iPhone/iPad также может воспроизводить музыку и заряжаться при подключении через USB-порт (стр. 7).

1 Нажмите кнопку источника USB, чтобы выбрать USB-устройство в качестве аудиоисточника.

Если USB-устройство уже подключено, начнется воспроизведение.

2 Подключите USB-устройство к USB-порту.

Воспроизведение начнется автоматически. Воспроизведением можно управлять с помощью пульта ДУ, устройства или USB-устройства (стр. 2, 5).

Папки и файлы будут воспроизводиться в том порядке, в котором они записаны.

Остановите воспроизведение перед отключением USB-устройства.

◆ Пропуск папок (только с пульта ДУ)

При воспроизведении с USB-устройства можно использовать кнопки FOLDER ▲/▼ на пульте ДУ, чтобы выбрать папку.

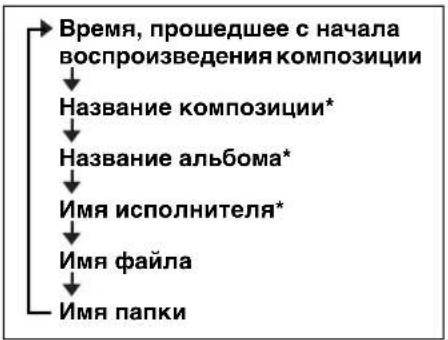

◆ Отображение информации на дисплее (только с пульта ДУ)

Номер папки/файла отображается на дисплее в течение нескольких секунд, когда начинается воспроизведение или дорожка пропускается.

При нажатии кнопки DISPLAY на пульте ДУ во время воспроизведения или паузы информация на дисплее передней панели будет отображаться в указанном справа порядке.

* Отображается только в случае, если композиция содержит эти данные.

Использование повторного воспроизведения/воспроизведения в случайном порядке (только с пульта ДУ)

Статус воспроизведения обозначается индикатором повторного воспроизведения/воспроизведения в случайном порядке (стр. 3) на дисплее передней панели.

◆Повторное воспроизведение

Нажмите кнопку ⇌ (повтор) на пульте ДУ несколько раз, чтобы выбрать один из следующих режимов воспроизведения.

Не отображается:

Режим повторного воспроизведения отключен

1: 1 дорожка

:

Все дорожки в папке (только CD с данными/устройство USB)

ALL: Все дорожки

◆Воспроизведение в случайном порядке

Нажмите кнопку ✘ (в случайном порядке) на пульте ДУ несколько раз, чтобы выбрать один из следующих режимов воспроизведения.

Не отображается:

Режим воспроизведения в случайном порядке отключен

XX:

Все дорожки в папке (только CD с данными/устройство USB)

XX ALL:

Все дорожки

ПРОСЛУШИВАНИЕ МУЗЫКИ С УСТРОЙСТВА, ИМЕЮЩЕГО Bluetooth

Данное устройство поддерживает работу по Bluetooth. Вы можете наслаждаться беспроводным прослушиванием музыки с устройства, имеющего Bluetooth (мобильного телефона, цифрового аудиоплеера и т. п.). Ознакомьтесь также с руководством пользователя для устройства с Bluetooth.

Подключение устройства с Bluetooth к аудиосистеме

Подключение по сути является регистрацией подключаемого устройства (в дальнейшем называемого “другое устройство”) к данной системе. Эту операцию необходимо выполнить при первом подключении устройства с Bluetooth к аудиосистеме или после удаления настроек подключения. После завершения этой операции последующие подключения будут проходить быстро даже после разрыва соединения по Bluetooth. В случае ошибки подключения обратитесь к разделу “Bluetooth” в главе “УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ” (стр. 24).

• К аудиосистеме можно подключить до 8 других устройств. При подключении девятого устройства данные о подключении наиболее раннего устройства будут удалены.
• Если другое устройство подключено к аудиосистеме по Bluetooth, удерживайте нажатой кнопку на пульте ДУ или кнопку Bluetooth на аудиосистеме, чтобы разорвать существующее соединение по Bluetooth перед выполнением подключения.

◆ Для iPod touch/iPhone/iPad

1

RADIO Bluetooth AUX USB CD iPod YAMAHA

3

15:30 BT DTA iPhone *

1 Нажмите кнопку источника ☒ учебный выбрать в качестве аудиоисточника Bluetooth.
2В iPod touch/iPhone/iPad в меню [Настройки] → [Основные] → включите опцию [Bluetooth]. В меню [Устройства] появится список подключений по Bluetooth. (данная процедура или экран может различаться в зависимости от типа используемого iPod touch/ iPhone/iPad.)
В списке подключений по Bluetooth другого устройства выберите данную аудиосистему (TSX-B232 Yamaha). После установки соединения iPod touch/iPhone/iPad будет показывать статус "Подключено". На дисплее передней панели аудиосистемы появится надпись "Pairing OK" и отобразится имя другого устройства, а также будет гореть индикатор Bluetooth.

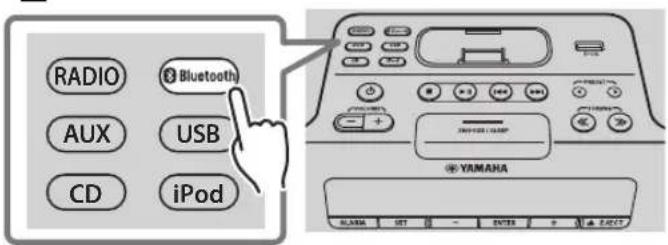

◆ Для остальных устройств (не iPod touch/iPhone/iPad)

1

RADIO Bluetooth AUX USB CD iPod YAMAHA

3

Нажмите кнопку источника ☒чтебын выбрать в качестве аудиоисточника Bluetooth.
2Выполните подключение другого устройства по Bluetooth.

Для получения подробной информации ознакомьтесь также с руководством пользователя для другого устройства.

В списке подключений по Bluetooth другого устройства выберите данную аудиосистему (TSX-B232 Yamaha).

После установки соединения на дисплее передней панели аудиосистемы появится надпись "Pairing OK" и отобразится имя другого устройства, а также будет гореть индикатор.

При запросе пароля введите значение "0000".

Воспроизведение музыки с устройства с Bluetooth

1

RADIO Bluetooth AUXUSB CDiPod YAMAHA ALAMM SET - INTON + ▲ EBIT

1 Нажмите кнопку источника ☒убель выбрать в качестве аудиоисточника Bluetooth.
② Установите соединение между аудиосистемой и другим устройством по Bluetooth.
3 Начните воспроизведение музыки с устройства с Bluetooth.

!

Убедитесь, что громкость аудиосистемы настроена не слишком высоко. Рекомендуется отрегулировать громкость на другом устройстве.

• При установке соединения по Bluetooth с другого устройства и воспроизведении музыки при выключенной системе данное устройство автоматически включит систему.
• При разрыве соединения по Bluetooth с другого устройства и установленном Bluetooth в качестве аудиоисточника системы она автоматически выключится.
• Если в качестве аудиоисточника выбран Bluetooth, данное устройство автоматически выключит систему, при условии что в течение 60 минут не будет активно ни одно подключение по Bluetooth и не будут выполняться никакие операции.

Повторное подключение устройства по Bluetooth

После первой установки соединения все последующие подключения устройства с Bluetooth будут проходить быстро.

◆ Подключение с аудиосистемы

RADIO Bluetooth AUXUSB CDiPod YAMANA 15:30 15:30 BT DTA iPhone

Нажмите кнопку источника 📄NB Online выбрать в качестве аудиоисточника Bluetooth.

На дисплее передней панели начнет мигать индикатор Bluetooth, при этом аудиосистема будет искать другое устройство, которое подключалось к ней по Bluetooth последним, а затем будет установлено соединение (на другом устройстве предварительно должна быть включена опция Bluetooth).

После установки соединения по Bluetooth индикатор Bluetooth будет гореть постоянно, а на дисплее появится имя другого устройства.

!

Компания Yamaha не гарантирует возможность коммутации между данным устройством и всеми другими устройствами, совместимыми с функцией Bluetooth.

◆ Подключение с другого устройства

1 В настройках Bluetooth другого устройства включите опцию Bluetooth.
2 В списке подключений по Bluetooth другого устройства выберите данную аудиосистему (TSX-B232 Yamaha).

После установки соединения по Bluetooth на дисплее передней панели аудиосистемы отобразится имя другого устройства.

!

Если аудиосистема находится в энергосберегающем режиме, подключение к ней с другого устройства по Bluetooth невозможно. Включите систему.

Разрыв соединения по Bluetooth

Если во время использования подключения по Bluetooth будет выполнена одна из приведенных ниже операций, соединение по Bluetooth будет разорвано.

• Удержание кнопки Bluetooth на данном устройстве или ✝ на пульте ДУ.
• Выключите данного систему.
• Выключение опции Bluetooth в настройках другого устройства.

При подключении iPod touch/iPhone/iPad по Bluetooth установленное соединениеможет быть разорвано при изменении аудиоисточника на iPod или USB при подключенном другого iPod/iPhone/iPad.

ПРОСЛУШИВАНИЕ FM-РАДИОСТАНЦИЙ

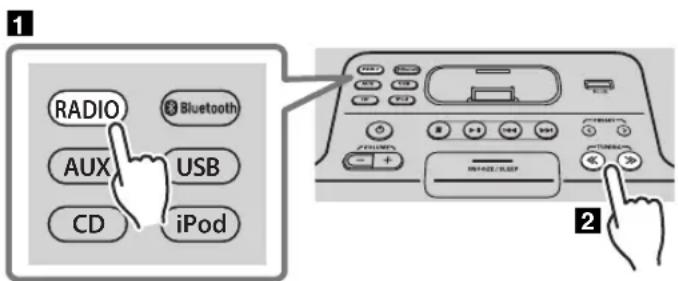

Выбор FM-радиостанции

Для прослушивания FM-радиостанций подключите антенну (стр. 4).

1 RADIO ③ Bluetooth AUX USB CD iPod 2

Нажмите кнопку источника RADIO, чтобы выбрать FM-радиостанцию в качестве аудиоисточника.
2 Настройка FM-радиостанций. Автоматическая настройка: Нажмите и удерживайте кнопку TUNING «/». Ручная настройка: Нажмите кнопку TUNING «/» несколько раз.

Если настройку радиостанции выполнять вручную во время приема FM-сигнала, будет воспроизводиться монофонический звук.

◆ Отображение информации

При нажатии кнопки DISPLAY на пульте ДУ информация на дисплее передней панели будет отображаться в следующем порядке.

Номер и частота предварительно настроенной радиостанции ↔ Статус приема\*

* Примеры показаний статуса приема.

TUNED/STEREO: Сильный FM-сигнал стереофонического вещания.

TUNED/MONO: Прием монофонического FM-сигнала (даже если FM-радиостанция транеслируется в стерсоформате, при слабом сигнале прием будет монофоническим).

Not TUNED: Сигнал радиовещания отсутствует.

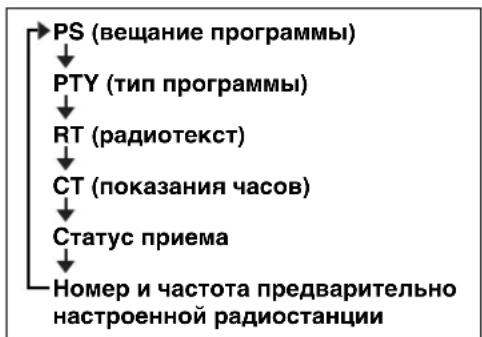

Отображение информации о радиостанциях с сигналом системы радиоданных

При нажатии кнопки DISPLAY на пульте ДУ во время приема радиостанций с сигналом системы радиоданных информация на дисплее передней панели будет отображаться в указанном справа порядке.

Если сигнал радиостанции с сигналом системы радиоданных слишком слабый, данный аппарат, возможно, не сможет припимать информацию системы радиоданных в полной мере. В частности, для информации RT (радиотекст) требуется большая полоса пропускания, поэтому она может быть доступна в меньшей степени по сравнению с другими типами информации.

Предварительная настройка FM-радиостанций (только с пульта ДУ)

Используйте заданную функцию для сохранения 30 любимых радиостанций.

◆ Автоматическая предварительная настройка

Данный метод позволяет автоматически настраивать и автоматически предварительно задавать только радиостанции с хорошим качеством приема.

12

TUNING MEMORY PRESET YAMAHA

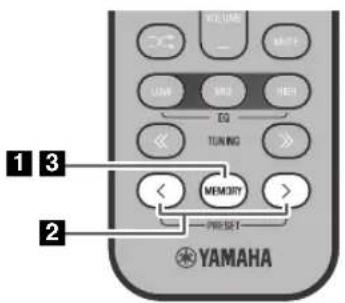

◆ Ручная предварительная настройка

1 3 2 YAMAHA

1 Нажмите и удерживайте кнопку MEMORY на пульте ДУ.

Появится сообщение "AUTO PRESET" и надпись Press MEMORY будет мигать.

2 Нажмите кнопку MEMORY.

Начнется автоматическая предварительная настройка.

После окончания предварительной настройки на дисплее появится надпись "Completed!".

При выполнении автоматической предварительной настройки все сохраненные радиостанции удаляются и сохраняются новые радиостанции.

Если необходимо остановить автоматическую предварительную настройку до ее завершения, нажмите кнопку ■.

1 Выберите радиостанцию, которую вы хотите настроить, и нажмите MEMORY.

На дисплее появится надпись "PRESET MEMORY."

2 Нажмите кнопку PRESET , чтобы выбрать номер предварительно заданной радиостанции, которую необходимо сохранить.

• Самый малепький номер предварительно заданной радиостанции, который еще не был сохранен, будет выбран в первую очередь.
• Если вы хотите отменить предварительную настройку, нажмите кнопку ■.
• Если вы выбирасте номер предварительно заданной радиостанции, под которым уже была сохранена радиостанция, она будет заменена на новую радиостанцию.

3 Для завершения операции нажмите кнопку MEMORY.

Настроенная радиостанция будет сохранена и на дисплее появится надпись "Completed!".

◆ Удаление сохраненной предварительно настроенной радиостанции

1 4 TUNING MEMORY PRESET 2 3 YAMAHA

Нажмите кнопку MEMORY на пульте ДУ. На дисплее появится сообщение "PRESET MEMORY", а номер предварительно заданной радиостанции будет мигать.

2 Нажмите кнопку TUNING «/», чтобы выбрать операцию удаления предварительно настроенной радиостанции. На дисплее появится надпись "PRESET DELETE".

З Нажмите кнопку PRESET </>, чтобы выбрать номер предварительно заданной радиостанции, которую необходимо удалить.

Если вы хотите отменить удаление, нажмите кнопку ■.

4 Для завершения операции нажмите кнопку MEMORY.

Настроенная радиостанция будет удалена и на дисплее появится надпись "Deleted!".

Выбор предварительно настроенных FM-радиостанций

Устройство

Устройство 1 RADIO Bluetooth AUX USB CD iPod 2

Пульт ДУ

1 RADIO 2 TUNING MEMOX FRESIT YAMAHA

1 Нажмите кнопку источника RADIO, чтобы выбрать FM-радиостанцию в качестве аудиоисточника.

Переключить аудиоисточник можно с помощью кнопки RADIO на пульте ДУ.

2 Нажмите кнопку PRESET < / >, чтобы выбрать FM-радиостанцию для прослушивания.

Вы можете выбрать только те предварительно настроенные радиостанции, которые были сохранены.

ПРОСЛУШИВАНИЕ ВНЕШНИХ ИСТОЧНИКОВ

Задняя панель

1 С помощью имеющегося в продаже кабеля с мини-штекером 3,5 мм подключите внешнее устройство к гнезду AUX на задней панели данного устройства.

!

• Выключите систему перед подключением кабеля с мини-штекером.
  • Перед подключением выключите звук данного устройства и впешнего аудиоустройства.

② Нажмите кнопку ⏻ чтобы включить систему.
3 Нажмите кнопку источника AUX, чтобы выбрать внешнее устройство в качестве аудиоисточника.
4 Начните воспроизведение на подключенном внешнем аудиоустройстве.

ИСПОЛЬЗОВАНИЕ ФУНКЦИИ БУДИЛЬНИКА

Устройство имеет функцию будильника (IntelliAlarm), которая воспроизводит мелодию с аудиоисточников или набор звуковых сигналов (встроенный звук будильника) в установленное время различными способами. Функция будильника имеет следующие характеристики.

◆ 3 типа будильников

Устройство имеет 3 типа будильников, считающие музыку и звуковые сигналы.

SOURCE+BEEP	Выбранный аудиоисточник и звуковой сигнал воспроизводятся в установленное время. Данный режим рекомендуется для наилучшего начала дня.3 минуты до установленного времени:музыка из источника постепенно усиливается, а громкость постепенно увеличивается по мере приближения времени будильника.Время будильника:начинается воспроизведение звукового сигнала.
SOURCE	Выбранный аудиоисточник воспроизводится в установленное время. Громкость постепенно увеличивается до установленного уровня.
BEEP	В установленное время воспроизводится только звуковой сигнал.

◆ Различные аудиоисточники

iPod, аудио CD, CD с данными, USB-устройство и радио являются доступными для выбора источниками. Следующие способы воспроизведения также можно выбрать в зависимости от аудиоисточника:

Источник	Способ воспроизведения	Функция
iPod Возобновление		Устройство возобновляет воспроизведение, начиная с дорожки, которая воспроизводилась последней.Если у Вас создан список воспроизведения* с именем “ALARM Yamaha DTA”, возможно повторное воспроизведение списка, сохраненного в памяти iPod.При вводе имени списка воспроизведения используйте однобайтовые пробелы для разделения слов и вводите однобайтовые символы, соблюдая правильное использование букв верхнего и нижнего регистра.
Аудио CD	Выбранная дорожка	Выбранная дорожка будет воспроизводиться повторно.
	Возобновление	Будет воспроизводиться дорожка, которая проигрывалась последний раз.
CD с данными/USB-устройство	Папка	Выбранная папка будет воспроизводиться повторно.
	Возобновление	Будет воспроизводиться дорожка, которая проигрывалась последний раз.
FM	Предварительно настроснная радиостанция	Будет воспроизводиться выбранная предварительно настроснная радиостанция.
	Возобновление	Будет воспроизводиться FM-радиостанция, которая прослушивалась в последний раз.

* Информация о создании списка воспроизведения представлена в инструкциях по iPod или iTunes.

◆ Повторение сигнала

Функцию повторения сигнала можно активировать для воспроизведения сигнала будильника через 5 минут (стр. 19).

Установка сигнала будильника

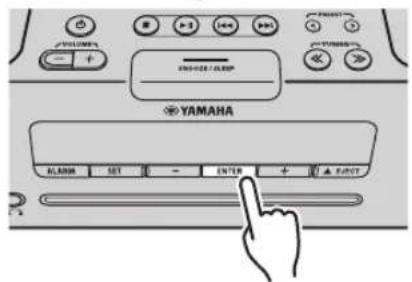

Настройка времени и типа сигнала будильника

Если устройство переведено в энергосберегающий режим, настройки сигнала выполнить невозможно. Для использования функции будильника переведите переключатель CLOCK на задней панели в положение ON.

1

YAMAHA ALARM SET ENTER + ▲ F-RESET

2

YAMAHA ALARM INT - ENTER + & RESET

YAMAHA ALARM SET ENTER ▲ START

1 Нажмите кнопку SET.

Индикатор будильника ( [[]] ) будет мигать.

2 Задайте сигнала будильника.

Задаваемые параметры ①-⑤ описаны ниже. Нажмите кнопку -/+ , чтобы выбрать числовое значение, а затем нажмите кнопку ENTER для подтверждения.

Пункты меню	Значение или диапазон
1 ALARM SELECT	* Дапный пункт может быть выбрап после использования приложения DTA Controller для установки времени сигнала (стр. 20). Если приложение DTA Controller не используется, перейдите к пункту 2.ONE DAY: Сигнал будильника, который будет воспроизводиться только один раз в установленное время.WEEKLY: Сигнал будильника, время которого можно задать для каждого дня недели (задается только с помощью приложения “DTA Controller”).Если выбрано значение WEEKLY, процесс настройки сигнала будильника завершается.
2 ALARM TIME	Выполните настройки в последовательности часы → минуты.
3 ALARM TYPE	Выберите значение SOURCE+BEEP, SOURCE или BEEP. Подробнее см. в разделе “3 типа будильников” (стр. 17).Если выбрано значение BEEP, перейдите к пункту 5.
4 ALARM SOURCE(Если выбрано значение SOURCE+BEEP или SOURCE для параметра ALARM TYPE)	iPod: Воспроизведение музыки с iPod (см. в разделе “Различные аудиоисточники” (стр. 17).)iPod, подключенный через Bluetooth, недоступен. Установите iPod в док- станцию iPod.CD: Воспроизведение музыки с CD-диска.Укажите номер дорожки (CD с данными: номер папки) (RESUME, 1-99).USB:Воспроизведение музыки с USB- устройства.Укажите номер папки (RESUME, 1-999).FM: Воспроизведение радиостанции.Укажите номер предварительно настроенной радиостанции (RESUME, 1-30).!Если в установленное время воспроизведение выбранного источника невозможно (например, iPod не подключен), воспроизводится звуковой сигнал.[IMAGE]Если выбран способ RESUME при указании композиции/папки/номера радиостанции, будет воспроизводиться композиция/папка/радиостанция, которая воспроизводилась в последний раз (возобновление воспроизведения).
5 ALARM VOLUME	Задайте громкость (5-60) сигнала будильника.

3

Время сигнала 7:00 AM 9:12 AM Completed! Индикатор будильника

Завершите настройку параметров.

После настройки параметра VOLUME в пункте ⑤ на дисплее появится надпись “Completed!” и настройки будут подтверждены. В результате процесс настройки сигнала будильника завершается.

Сигнал будет включен и загорится индикатор будильника ( (()) ).

• При нажатии кнопки SET во время данной процедуры происходит подтверждение настроек сигнала с учетом текущих заданных значений, и процедура завершается.
• Для отмены настроек будильника в середине процесса пастройки выключите систему.

◆ Включение и выключение будильника

YAMAHA ALARM SET → ENTER + ▲ EXIT

Нажмите кнопку ALARM, чтобы включить или выключить будильник.

Если функция будильника включена, отображается индикатор будильника ( () ), а также время срабатывания.

При повторном нажатии кнопки ALARM индикатор будильника ( [[]] ) и будильник будут отключены.

Если устройство переведено в энергосберегающий режим, функция сигнала работать не будет (стр. 6).

Операции во время воспроизведения сигнала будильника

Когда наступает заданное время, воспроизводится выбранный сигнал будильника. Во время воспроизведения доступны перечисленные ниже действия.

Для приостановки сигнала (функция повторения сигнала)

YAMAHA ALARM SET ENTER + &/407

Нажмите кнопку SNOOZE/SLEEP.

При этом воспроизведение сигнала прекратится и возобновится снова через 5 минут.

Если в качестве типа сигнала выбрано значение SOURCE + BEEP, пажмите кнопку SNOOZE/SLEEP один раз, чтобы выключить звуковой сигнал, и два раза, чтобы остановить воспроизведение аудиоисточника.

Через 5 минут после остановки воспроизведения аудиоисточника, он снова начнет постепенно усиливаться и звуковой сигнал возобновится.

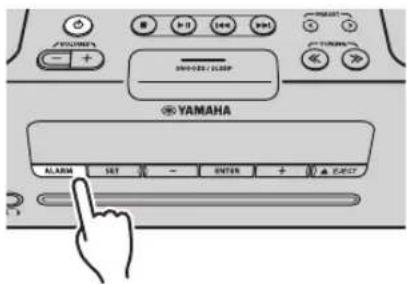

◆ Для выключения будильника

YAMAHA ALARM SET ENTER + ▲ SELECT

Нажмите кнопку ALARM или

• Отключить будильник также можно, удерживая кнопку SNOOZE/SLEEP.
• Если вы не отключите будильник, он отключится автоматически через 60 минут вместе с системой.
• Установленное время сигнала будет сохранено даже при выключении будильника. При повторном включении будильника с помощью кнопки ALARM, звук сигнала будет воспроизводиться с заданными ранее настройками будильника.

ИСПОЛЬЗОВАНИЕ ПРИЛОЖЕНИЯ "DTA Controller" ДЛЯ iPod touch/iPhone/iPad

С помощью бесплатного приложения "DTA Controller" для iPod touch/iPhone/iPad можно управлять устройством и выполнять детальную настройку будильника. Например, для каждого дня недели можно задать время сигнала (Weekly Alarm) и настроить IntelliAlarm согласно требованиям.

На дисплее передней панели отображается информация о заданном еженедельном сигнале.

7:30 MON TUE WED THU FRI SAT SUN Понедельник Вторник Среда Четверг Пятница Суббота Воскресенье

Для получения подробной информации о "DTA Controller" см. сведения о продукте на веб-сайте Yamaha.

ИСПОЛЬЗОВАНИЕ ТАЙМЕРА ПЕРЕХОДА В РЕЖИМ ОЖИДАНИЯ

По истечении указанного времени система отключится автоматически.

Нажмите несколько раз

YAMAHA ALARM 107 - ENTER + 4.5/CT

Нажмите кнопку SNOOZE/SLEEP

несколько раз, чтобы задать время, по истечении которого система отключится.

Можно установить значение 30, 60, 90 или 120 минут.

После того, как время выбрано, включается таймер перехода в режим ожидания и соответствующий индикатор (27) появится на дисплее передней панели.

Если кнопка SNOOZE/SLEEP нажата, когда таймер перехода в режим ожидания активирован, то настройки таймера перехода в режим ожидания будут отменены.

РЕГУЛИРОВКА ТЕМБРА (только с пульта ДУ)

FOLDER ENTER VOLUME LOW MID HIGH TUNING

1 Во время воспроизведения нажмите кнопку LOW, MID или HIGH EQ на пульте ДУ.

Выберите тембр для настройки (LOW, MID, HIGH).

② Нажмите кнопку ▲/▼, чтобы настроить тембр.

3 Для завершения операции нажмите кнопку ENTER на пульте ДУ.

Также можно нажать кнопку EQ, которую вы нажимали в шаге 1, чтобы завершить настройку.

Для настройки другого диапазона частот вернитесь к шагу 1 и нажмите кнопку EQ для диапазона частот, который вы хотите настроить.

НАСТРОЙКА ЯРКОСТИ ДИСПЛЕЯ ПЕРЕДНЕЙ ПАНЕЛИ (только с пульта ДУ)

Нажмите несколько раз

ON/OFF/LEEP CLAIN OMER CD USB USB RADIO AUX

Нажмите кнопку DIMMER на пульте ДУ несколько раз.

Яркость дисплея передней панели будет изменяться в следующем порядке.

AUTO → 1 (яркий) → 2 (средний) → 3 (приглушенный) → снова AUTO

При установке значения AUTO яркость дисплея передней панели регулируется автоматически с помощью датчика яркости (стр. 3). Убедитесь в том, что датчик не закрыт.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

В случае возникновения проблем при использовании устройства сначала обратитесь к следующему списку. Если устранить проблему с помощью предложенных способов не удается, или если проблема не указана в списке, выключите систему и отсоедините от сети электропитания, затем обратитесь к ближайшему авторизованному дилеру Yamaha или в сервисный центр.

Общие

Проблема Причина	Решение
Из колонок не слышен звук.	Возможно, установлен минимальный уровень громкости или звук выключен.	Отрегулируйте уровень громкости.
	Пеправильно выбран источник.	Выберите соответствующий источник.
	Подключены наушники.	Отсоедините наушники.
	Звук подключенного внешнего устройства недостаточно громкий.	Увеличьте громкость внешнего устройства.
Внезапное отключение звука.	Установлен таймер перехода в режим ожидания (стр. 20).	Включите систему и снова воспроизведите источник.
Звук надломлен/искажен, или присутствует аномальный шум.	Громкость входящего источника чрезмерна, или громкость этого устройства чрезмерна (особенно низкие частоты).	Отрегулируйте громкость с помощью регулятора VOLUME или настройте низкие частоты с помощью EQ (стр. 20). Если воспроизведение выполняется с внешнего источника, уменьшите громкость внешнего источника.
Ус т рой с т во работает непадлежащим образом.	Произошел сильный скачок напряжения, например из-за вспышки молнии или избыточного статического электричества, или произошло падение напряжения.	Выключите систему и отсоедините кабель питания. Подождите около 30 секунд, затем подключите кабель питания и включите систему.
Система после включения сразу же отключается система.
Цифровос или высокочастотнос оборудование создаст помехи.	Устройство расположено слишком близко к цифровому или высокочастотному оборудованию.	Установите аппарат дальше от такого оборудования.
Сброшены пастройки часов.	Устройство не включалось более недели.	Если питание было отключено в течение недели, произойдет сброс параметров времени. В этом случае выполните настройку часов повторно (стр. 6).
iPod не воспроизводит мелодию в установленное время сигнала, даже когда в качестве источника сигнала задан iPod.	iPod не установлен в док-станцию iPod.	Установите iPod в док-разъем iPod (стр. 3).
Мигают часы и устройство невозможно использовать.	Переключатель CLOCK находится в положении SET, и выполняется процесс настройки часов.	Переведите переключатель CLOCK в положение ON или OFF.
Звук сигнала не слышно.	Переключатель CLOCK находится в положении OFF или SET.	Переведите переключатель CLOCK в положение ON.
На дисплее передней панели отображается сообщение “ALARM not work” и не удается установить сигнал.
Ус т рой с т во неожиданию выключение системы.	Возможно, сработала функция автоматического отключения системы.	Дашное устройство автоматически выключит систему, если в течение 60 минут не выполнялось пикаких операций после остановки воспроизведения USB-устройства или CD-диска, или если система оставалась включенной в течение 12 часов или более и при этом никакие операции не выполнялись.
Дисплей передней папели тускнест.	Для параметра яркости дисплея передней папели выбрапо значение AUTO.	Измените значение параметра яркости на любое кроме AUTO (стр. 21). Или проверьте, что датчик яркости (стр. 3) не закрыт.

iPod

Проблема Причица	Решение
Нет звука.	Непадежный контакт iPod с док-станщий iPod.	Извлеките iPod из устройства, затем заново вставьте iPod в док-разъем («» стр. 3).
	Подключены наушники iPod.	Отсоедините наушники.
	Версия программного обеспечения iPod не была обновлена.	Загрузите последнюю версию программного обеспечения iTunes, чтобы обновить программное обеспечение iPod.
Проблема Причина	Решение
iPod не заряжается.	Пенадежный контакт iPod с док-станцией iPod.	Извлеките iPod из устройства, затем запово вставьте iPod в док-разъем (стр. 3).
	В качестве аудиоисточника выбрано USB-устройство.	Выберите в качестве аудиоисточника что-то другое, отличное от USB-устройства.
При подключении iPod на дисплее передней папели отображается сообщение “iPod Unknown”.	Используемый iPod не поддерживается устройством.	Используйте поддерживаемый iPod (стр. 26).

Воспроизведение CD-дисков

Проблема Причина	Решение
Не удается вставить диск.	Другой диск уже вставлен.	Извлеките диск с помощью кнопки ▲ EJECT.
	Вы пытається вставить диск, который не может использоваться данным устройством.	Используйте диск, поддерживаемый устройством (вр стр. 25).
Операции, выполняемые некоторыми кнопками, не работают.	В устройство загружен несовместимый диск.	Используйте диск, поддерживаемый устройством (вр стр. 25).
Воспроизведение не начинается сразу после нажатия кнопки ▶II (воспроизведение сразу останавливается).	Диск загрязнен.	Протрите диск.
	В устройство загружен несовместимый диск.	Используйте диск, поддерживаемый устройством (вр стр. 25).
	Если устройство было перенесено из холодного места в теплое, возможно, на лиште чтения диска образовался копденсат.	Подождите один или два часа, пока устройство не достигает компатной температуры, а затем повторите попытку.
Когда вставляется диск, на дисплее передней папели отображается сообщение “No Disc” или “CD Unknown”.	В устройство загружен песовместимый диск.	Используйте диск, поддерживаемый устройством (вр стр. 25).
	Диск загрязнен, или к нему прилип посторонний предмет.	Протрите диск. Или удалите посторонний предмет, который прилип к диску.
	На диске отсутствуют воспроизводимые файлы.	Используйте диск, содержащий воспроизводимые файлы (вр стр. 25).
	Диск вставлен верхней стороной вниз.	Вставьте диск, направив сторону с этикеткой вверх.
На дисплее передней панели отображается сообщение “по operation”, и невозможно вставить или извлечь диск.	Выполняются настройки часов/будильника/тембра. Или воспроизводится сигнал будильника.	Завершите настройку настройки часов/будильника/тембра. Или остановите воспроизведение звукового сигнала будильника.

Воспроизведение устройства USB

Проблема Причипа	Решение
Не воспроизводится файл MP3/WMA, содержащийся на устройстве USB.	Устройство USB не распознапо.	Выключите систему и отсоедините USB-устройство.Включите систему и запово подсоедините USB-устройство.Если с помощью описанных выше способов решения устранить проблему не удается, значит USB-устройство не воспроизводится на данном устройстве (стр. 25).
	На устройстве USB отсутствуют воспроизводимые файлы.	Используйте USB-устройство, содержащее воспроизводимые файлы (стр. 25).
При подключении USB-устройства на дисплее передней пансли отображастся надпись “USB OverCurrent”, а затем дисплей передней панели отключается.	К устройству подсоединено несовместимое устройство USB. Либо USB-устройство неплотно подключено к устройству.	Выключите систему и отсоедините USB-устройство.Включите систему и заново подсоедините USB-устройство.Если с помощью описанных выше способов решения устранить проблему не удается, значит USB-устройство не воспроизводится на данном устройстве (стр. 25).

Bluetooth

Проблема Причина	Решение
Невозможно подключить данное устройство к другому.	Другое устройство не поддерживает A2DP.	Выполните подключение к устройству, поддерживающему A2DP.
	АдаптерBluetoothили иное подключаемое к аудиосистеме устройство имеет пароль, отличный от “0000”.	Используйте адаптерBluetoothили иное устройство с паролем “0000”.
	Подключаемые устройства находятся на слишком большом расстоянии друг от друга.	Переместите другое устройство к аудиосистеме поближе.
	Рядом находится устройство (микроволновая печь, беспроводная ЛВС и т. п.), работающее на частоте 2,4 ГГц.	Уберите подключаемое устройство от устройства, генерирующего радиочастотные сигналы.
Невозможно установить соединение поBluetooth.	Данное устройство не зарегистрировано в списке подключений поBluetoothдругого устройства.	Повторно выполните подключение (стр. 11).
Не воспроизводится звук или он прерывается во время воспроизведения.	Соединение данного устройства поBluetoothс другим устройством разорвано.	Повторно выполните подключение поBluetooth(стр. 12).
	Подключаемые устройства находятся на слишком большом расстоянии друг от друга.	Переместите другое устройство к аудиосистеме поближе.
	Рядом находится устройство (микроволновая печь, беспроводная ЛВС и т. п.), работающее на частоте 2,4 ГГц.	Уберите подключаемое устройство отустройства, генерирующего радиочастотные сигналы.
	ОпцияBluetoothдругого устройства выключена.	Включите опциюBluetoothв настройках другого устройства.
	Другое устройство не настроено для передачи аудиосигнала поBluetoothдашному устройству.	Убедитесь, что опцияBluetoothв другом устройстве настроепа корреклю.
	Другое устройство не настроено для подключения к данному.	Настройте другое устройство для подключения к данному.
	Громкость другого устройства установлена на минимум.	Увеличьте уровень громкости.

Прием FM-радиостанций

Проблема Причица	Решение
Большое количество шума.	Неправильно подключена антепша.	Проверьте, что антепша подключена правильно (в» стр. 4) или используйте имеющуюся в продаже наружную антенну.
	Антенна расположена слишком близко к устройству или к электронному прибору.	Расположите антенну на максимально далеком расстоянии от устройства или электронного прибора.
Большое количество шума во время стереофонического вещапия.	Выбраншая радиостанция находится далеко от места приема или в региопе слабый радиосигнал.	Попробуйте выполнить ручную пастройку, чтобы улучшить качество сигнала (в» стр. 13) или используйте имеющуюся в продаже наружную антенну.
Слабый радиосигнал даже при использовании наружной антенны. (Звук искажен.)	Имеет место многолучевое отражение или другие радиопомехи.	Измените высоту, направление или расположение антеппы.

Пульт ДУ

Проблема Причина	Решение
Пульт ДУ работает пепадлежащим образом.	Пульт ДУ находится за пределами рабочего диапазона.	Для получения информации о пределах рабочего диапазона пульта ДУ см. раздел “Использование пульта ДУ” (стр. 1).
	На приемник сигнала пульта ДУ на устройстве (встр. 3) попадают прямые солнечные лучи или свет (от флуоресцентной лампы инверторного типа).	Измените освещение или положение устройства.
	Истек срок годности батарейки.	Замените батарейку на новую (встр. 1).
	Между приемником сигнала пульта ДУ на устройстве (встр. 3) и пультом ДУ находится препятствие.	Устраните препятствие.

ПРИМЕЧАНИЯ О ДИСКАХ И УСТРОЙСТВАХ USB

Информация о CD-дисках

Это устройство поддерживает диски аудио CD, CD-R*, CD-RW* со следующими логотипами.

* ISO 9660 формат CD-R/RW

Данное устройство способно воспроизводить диски, имеющие любой из перечислепных выше логотипов. Логотип диска напечатан на диске и обложке диска.

• Не загружайте в данное устройство диски любых других типов. Это может привести к повреждению устройства.
  • Диски CD-R/RW не удастся воспроизвести, если они не были финализированы.
  • В зависимости от характеристик диска или условий записи воспроизведение некоторых дисков может быть невозможным.
• Не используйте диски нестандартной формы (например, в виде сердца).
• Не используйте диски, на поверхности которых имеется много царашин.
• Пс вставляйте диски, имеющие трещины, деформированные или склеенные диски.
• Не используйте диски размером 8 см.

Обращение с диском

• Не прикасайтесь к поверхности диска. Держите диск за края (и центральное отверстие).
• Не используйте карандаш или маркер с заостренным концом для нанесения надписей на диск.
• Не применяйте к диску клейкую ленту, наклейки, клей и т.д.
• Не используйте защитное покрытие с целью предотвращения возникновения царапин на диске.
• Не вставляйте одновременно более одного диска в слот для диска. Это может привести к повреждению данного устройства и самих дисков.
• Не вставляйте посторонние предметы в слот для диска.
• Не подвергайте диски воздействию прямых солнечных лучей, высокой температуры, высокой влажности или пыльных условий.

Предупреждение

• В случае загрязнения диска протрите его чистой, сухой тканью от центра к краям. Не используйте жидкость для стирания надписей или разбавитель.
• Во избежащие возникновения неисправности не используйте доступное в продаже средство для очистки линз.

Информация об устройствах USB

Это устройство поддерживает запоминающие устройства USB большой емкости (например, устройства флэш-памяти или портативные аудиопроигрыватели), в которых используется формат FAT16 или FAT32.

• Некоторые устройства могут работать неправильно, даже если они удовлетворяют техническим требованиям.
• Не подключайте другие устройства, отличные от запоминающих устройств USB большой емкости (например, зарядные устройства USB или концентраторы USB), персональные компьютеры, устройства для чтения карт памяти, внешние жесткие диски и т.д.
• Компания Yamaha не будет нести ответственность за какой бы то ни было ущерб или потерю данных на устройстве USB, произошедшие во время его подключения к данному устройству.
• Воспроизведение и подача питания на устройства USB всех типов не гарантируется.
• USB-устройства с кодировкой использовать нельзя.

О файлах MP3 и WMA

- Устройство может воспроизводить следующие типы файлов.

Файл	Скорость передачи данных (кбит/с)	Частота дискретизации (кГц)
MP3 8-320**	16-48
WMA	16-320**	22,05-48

** Поддерживается постоянная и переменная скорость передачи данных.
- Ниже приведено максимальное количество файлов/папок, которое можно воспроизвести на устройстве.

	CD с данными	Уст ройст в о USB
Максимальное общее количество файлов	512	9999
Максимальное количество папок	255	999
Максимальное количество файлов в одной папке	511 255

- Воспроизведение файлов, защищепных авторским правом, не поддерживается.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

◆РАЗДЕЛ ПРОИГРЫВАТЕЛЯ

iPod (цифровое соединение) [По состоянию на июль 2012 г.]

• Совместимые iPod .... iPod touch (1-го, 2-го, 3-го и 4-го поколения) iPod nano (2-го, 3-го, 4-го, 5-го и 6-го поколения)
• Совместимые iPhone .... iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone
• Совместимые iPad ...... iPad (3-го поколения), iPad 2, iPad iPod может быть не определено устройством или некоторые функции могут не поддерживаться в зависимости от модели или версии программного обеспечения iPod.

CD

• Носитель CD, CD-R/RW
- Аудиоформат ......аудио CD, MP3, WMA

Лазер

• Тип.... полупроводниковый лазер GaAs/GaAlAs
  • Длина волны ....790 нм
• Выходная мощность .... 7 мВт

Устройство USB

• Аудиоформат ....MP3, WMA

AUX

- Входной разъем ...... мини-штекер СТЕРЕО 3,5 мм

◆РАЗДЕЛ Bluetooth

• Версия Bluetooth ....Ver. 2.1+EDR
- Поддерживаемые протоколы.....A2DP, AVRCP
- Поддерживаемый кодек .... SBC, AAC
- Выходная мощность беспроводной сети......Bluetooth Класс 2
- Максимальное расстояние между устройствами ..... 10 м (без препятствий)

◆РАЗДЕЛ УСИЛИТЕЛЯ

• Максимальная выходная мощность .....15 Вт + 15 Вт (6 Ω 1 кГц, 10 % КИС)
• Наушники ......мини-штскер СТЕРЕО 3,5 мм (адаптивное сопротивление от 16 до 32 Ω)

◆РАЗДЕЛ ТЮНЕР

Диапазон настройки

• FM....от 87,50 до 108,00 МГц

◆ОБЩИЕ ХАРАКТЕРИСТИКИ

• Источник питания ...... 230 В переменного тока, 50 Гц
  • Энергопотребление .... 30 Вт
• Эпергопотребление при системе выкл. .....3,5 Вт или меньше/0,5 Вт или меньше (Эпергосбережение)
• Размеры (Ш × В × Г).... 370 × 110 × 230 мм
  • Bec....3,9 кг

Технические характеристики могут быть изменены без предварительного уведомления.

iPod, iPhone, iPad

"Made for iPod", "Made for iPhone" и "Made for iPad" означает, что электронные принадлежности предназначено специально для подключения iPod, iPhone или iPad, соответственно, и было сертифицировано разработчиком на соответствие стандартам технических характеристик компании Apple. Компания Apple не несет ответственности за работу данного устройства или его соответствие стандартам безопасности и регулятивным нормам. Обратите внимание, что использование этих принадлежностей вместе с iPod, iPhone или iPad может повлиять на эффективность беспроводного соединения.

iPad, iPhone, iPod, iPod nano, iPod touch и iTunes являются товарными знаками Apple Inc., зарегистрированными в США и других странах.

БЕЗОПАСНОЕ ИСПОЛЬЗОВАНИЕ ЛАЗЕРА

Данное устройство содержит лазер. Из-за опасности травмы глаз, снимать крышку или обслуживать данное устройство должен только сертифицированный обслуживающий персонал.

ОПАСНОСТЬ

Данное устройство в открытом состоянии излучает видимые лазерные лучи. Не допускайте прямого воздействия лазерных лучей на глаза. Когда данное устройство подключено к розетке, не заглядывайте внутрь устройства через слот для диска и другие отверстия.

Информация для пользователей по сбору и утилизации старой аппаратуры и использованных батареек

Эти знаки на аппаратуре, упаковках и в сопроводительных документах указывают на то, что подержанные электрические и электронные приборы и батарейки не должны выбрасываться вместе с обычным домашним мусором.

Для правильной обработки, хранения и утилизации старой аппаратуры и использованных батареек, пожалуйста сдавайте их в соответствующие сборные пункты, согласно вашему национальному законодательству и директив 2002/96/EC и 2006/66/EC.

При надлежащей утилизации этих товаров и батареек, вы помогаете сохранять ценные ресурсы и предотвращать вредное влияние на здоровье людей и окружающую среду, которое может возникнуть из-за несоответствующего обращения с отходами.

За более подробной информацией о сборе и утилизации старых товаров и батарсек, пожалуйста обращайтесь в вашу локальную администрацию, в ваш приёмный пункт или в магазин где вы приобрели эти товары.

[Информация по утилизации в других странах за пределами Европейского Союза]

Эти знаки действительны только на территории Европейского Союза. Если вы хотите избавиться от этих предметов, пожалуйста обратитесь в вашу локальную администрацию или продавцу и спросите о правильном способе утилизации.

Обратите внимание на знак для батареек (два знака на задней стороне):

Этот знак может использоваться в комбипации со знаком указывающим о содержании химикалий. В этом случае это удовлетворяет требованиям установленными Директивой по использованию химикалий.

Bluetooth

• Bluetooth это технология для беспроводной связи устройств, находящихся на расстоянии около 10 метров друг от друга и использующих частотный диапазон 2,4 ГГц – диапазон, использование которого не требует лицензирования.
• Bluetooth является зарегистрированным товарным знаком Bluetooth SIG и используется компанией Yamaha в соответствии с лицензионным соглашением.

Описание связи по Bluetooth

• Диапазон 2,4 ГГц, используемый устройствами, совместимыми с Bluetooth, это диапазон радиочастот, применяемый для многих типов оборудования. Паряду с тем, что устройства, совместимые с Bluetooth, используют технологию, минимизирующую воздействие на другие устройства, которые используют тот же диапазон, такое воздействие может привести к уменьшению скорости или расстояния передачи данных, а в некоторых случаях и к обрыву связи.
• Скорость передачи сигнала, а также расстояние, на которое его можно передать, варьируется в зависимости от расстояния между коммутируемыми устройствами, наличия препятствий, радиопомех и типа оборудования.
• Компания Yamaha не гарантирует возможность беспроводной коммутации между данным устройством и всеми другими устройствами, совместимыми с функцией Bluetooth.

При возникновении цветных пятен на дисплее или помех во время использования устройства вблизи телевизора переместите аудиосистему подальше от телевизора.

Не используйте данное устройство ближе, чем в 22 см от людей с имплантированным кардиостимулятором или дефибриллятором.

Радиоволны могут оказать влияние на электронные устройства медицинского назначения. Не используйте данный аппарат вблизи таких устройств или в медицинских учреждениях.

Пользователь устройства не должен проводить итженерный анализ, декомпилировать, изменять или дезассемблировать программное обеспечение, используемое в данном устройстве, пи частично, пи в целом. Корпоративные пользователи, сотрудники самой корпорации и их партнеры по бизнесу должны соблюдать договорные запреты, оговоренные в данной статье. Если условия данной статьи или данного договора не могут быть соблюдены, пользователь должен незамедлительно прекратить использование программного обеспечения.

Мы, компания Yamaha Music Europe GmbH, настоящим заявляем, что данное устройство соответствует основным требованиям и другим соответствующим положениям Директивы 1999/5/EC.

Yamaha Music Europe GmbH

Siemensstr. 22-34 25462 Rellingen, Germany

Тел: [phone]

CE

CAUTIONUse of controls or adjustments or performance of procedures other than those specified herein may result in hazardous radiation exposure.

AVERTISSEMENTL’utilisation de commandes et l’emploi de réglages ou de méthodes autres que ceux décrits ci-dessous, peuvent entraîner une exposition à un rayonnement dangereux.

VORSICHTDie Verwendung von Bedienelementen oder die Einstellung bzw. die Ausführung von anderen als in dieser Anleitung beschriebenen Vorgängen kann zu Gefährdung durch gefährliche Strahlung führen.

OBSERVERAAnvändning av reglage eller justeringar eller utförande av åtgärder på annat sätt än så som beskrivs häri kan resultera i farlig strålning.

ATTENZIONEL’uso di controlli, regolazioni, operazioni o procedure non specificati in questo manuale possono risultare in esposizione a radiazioni pericolose.

PRECAUCIÓNEl uso de los controles, los ajustes o los procedimientos que no se especifican enste manual pueden causar una exposición peligrosa a la radiación.

LET OPGebruik van bedieningsorganen, instellingen of procedures anders dan beschreven in dit document kan leiden tot blootstelling aan gevaarlijke stralen.

ПРЕДОСТЕРЕЖЕНИЕИспользование органов управления или произведение настроек или выполнение процедур, не указанных в далной инструкции, может отразиться на выделении опасной радиации.

VAROITUS
