NSBP401 - Haut-parleurs YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceintes bass-reflex 2 voies avec blindage non magnétique
Marque	YAMAHA
Modèle	NS-BP401
Dimensions (L × H × P)	176 × 310 × 327 mm
Poids	5,9 kg
Impédance	6 Ω
Puissance d'entrée nominale	60 W
Puissance d'entrée maximale	120 W
Sensibilité	85 dB / 2,83 V / m
Réponse en fréquence	50 Hz – 40 kHz (-10 dB) ; 100 kHz (-30 dB)
Fréquence de transfert (crossover)	3 kHz
Haut-parleur grave	Cône de 13 cm
Haut-parleur aigu	Pavillon souple de 3 cm
Accessoires fournis	2 câbles d'enceinte (2 m), 2 grilles, 8 patins antidérapants
Installation	Surface plane, stable et horizontale ; éviter sources de chaleur, humidité, poussière
Orientation recommandée	Tourner légèrement les enceintes vers l'intérieur pour une meilleure image stéréo
Précautions d'usage	Réduire le volume en cas de distorsion ; ne pas dépasser la puissance nominale
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Ne pas ouvrir, ne pas insérer d'objets dans le port ; confier les réparations à un centre agréé
Garantie	Consulter le site Yamaha pour les conditions applicables dans l'EEE et la Suisse

FOIRE AUX QUESTIONS - NSBP401 YAMAHA

Comment fixer la grille sur l'enceinte NS-BP401 ?

Alignez les saillies magnétiques situées au dos de la grille avec les têtes de vis correspondantes sur l'enceinte. La grille se fixe magnétiquement.

Quelle puissance d'amplificateur est recommandée pour ces enceintes ?

La puissance nominale est de 60 W et la puissance maximale de 120 W. Utilisez un amplificateur dont la puissance de sortie ne dépasse pas la puissance maximale de l'enceinte pour éviter tout dommage.

Puis-je placer les enceintes près d'un téléviseur ?

Évitez de placer les enceintes trop près d'un téléviseur à tube cathodique, car cela peut affecter la couleur de l'image ou créer un bourdonnement. Si cela se produit, éloignez les enceintes du téléviseur.

Comment brancher les enceintes à l'amplificateur ?

Assurez-vous que l'amplificateur est éteint avant de connecter les câbles d'enceinte fournis. Reportez-vous au schéma de connexion page 1 de la notice pour le câblage correct.

Que faire en cas de distorsion sonore ?

Réduisez immédiatement le volume de l'amplificateur. Une distorsion prolongée peut endommager les haut-parleurs. Ne laissez pas l'amplificateur écrêter.

Comment nettoyer les enceintes ?

Utilisez un chiffon propre, doux et sec. N'utilisez jamais de solvants chimiques comme l'alcool ou les diluants, car ils peuvent endommager la finition.

Les enceintes sont-elles blindées magnétiquement ?

Oui, le modèle NS-BP401 est de type à blindage non magnétique, ce qui réduit les interférences avec les écrans.

Puis-je ouvrir l'enceinte pour la réparer ?

Non, n'essayez pas de modifier ou de réparer l'enceinte vous-même. Contactez un centre de service après-vente Yamaha agréé pour toute réparation.

Quelle est la taille des haut-parleurs ?

L'enceinte est équipée d'un haut-parleur grave en cône de 13 cm et d'un haut-parleur d'aigus à pavillon souple de 3 cm.

Comment fixer les patins antidérapants ?

Collez les patins antidérapants fournis aux quatre coins de la face inférieure de chaque enceinte pour éviter qu'elles ne bougent sur une surface plane.

MODE D'EMPLOI NSBP401 YAMAHA

• Installez les enceintes dans un endroit frais, sec, propre, stable et horizontal.
• Afin de prévenir les chocs électriques, les incendies, les blessures, les dommages aux enceintes et la décoloration des boîtiers, installez-les loin des fenêtres, des sources de chaleur, des sources de vibrations excessives, de poussière, d'humidité, de froid, d'eau, de chute d'objets, de sources de bruits (transformateurs, moteurs, etc.) et de la lumière directe du soleil.
• N'insérez pas une main ni un objet dans le port et ne soulevez pas l'enceinte en la tenant par le port, car cela pourrait entraîner des blessures personnelles ou des dommages à l'enceinte.
• Lorsque vous entendez de la distorsion, réduisez le niveau du volume de l'amplificateur. Ne laissez pas l'amplificateur écrêter. Sinon, les enceintes risquent d'être endommagées.
• Lorsque vous utilisez un amplificateur dont la puissance de sortie nominale est supérieure à la puissance d'entrée nominale des enceintes, prenez garde de ne pas dépasser cette puissance.
• N'essayez pas de nettoyer les enceintes avec des solvants chimiques (ex. : alcool ou diluants, etc.), sinon la finition risquerait d'être endommagée. Utilisez un chiffon propre, doux et sec.
• N'essayez pas de modifier ou de réparer les enceintes. Pour la réparation, contactez un centre de service après-vente Yamaha agréé. L'enceinte ne doit en aucun cas être ouverte.
• Le propriétaire des enceintes est responsable de leur emplacement et de leur installation. Yamaha décline toute responsabilité en cas d'accident causé par un positionnement ou une installation inadéquate des enceintes.

Accessoires

Vérifiez si les articles suivants sont compris.

Câble d'enceinte (2 m) × 2 / Grille × 2 / Patins antidérapants

(8 pièces) × 1

Fixation de la GRILLE

L'enceinte et la grille sont emballées séparément. Pour fixer la grille, alignez les saillies magnétiques situées au dos de la grille sur les têtes de vis correspondantes de l'enceinte.

Remarque

Lorsque la grille est retirée, prenez soin de ne pas toucher les enceintes avec les mains ou de ne pas appliquer une force excessive avec un outil.

Avant de réaliser les raccordements, assurez-vous que l'amplificateur est éteint.

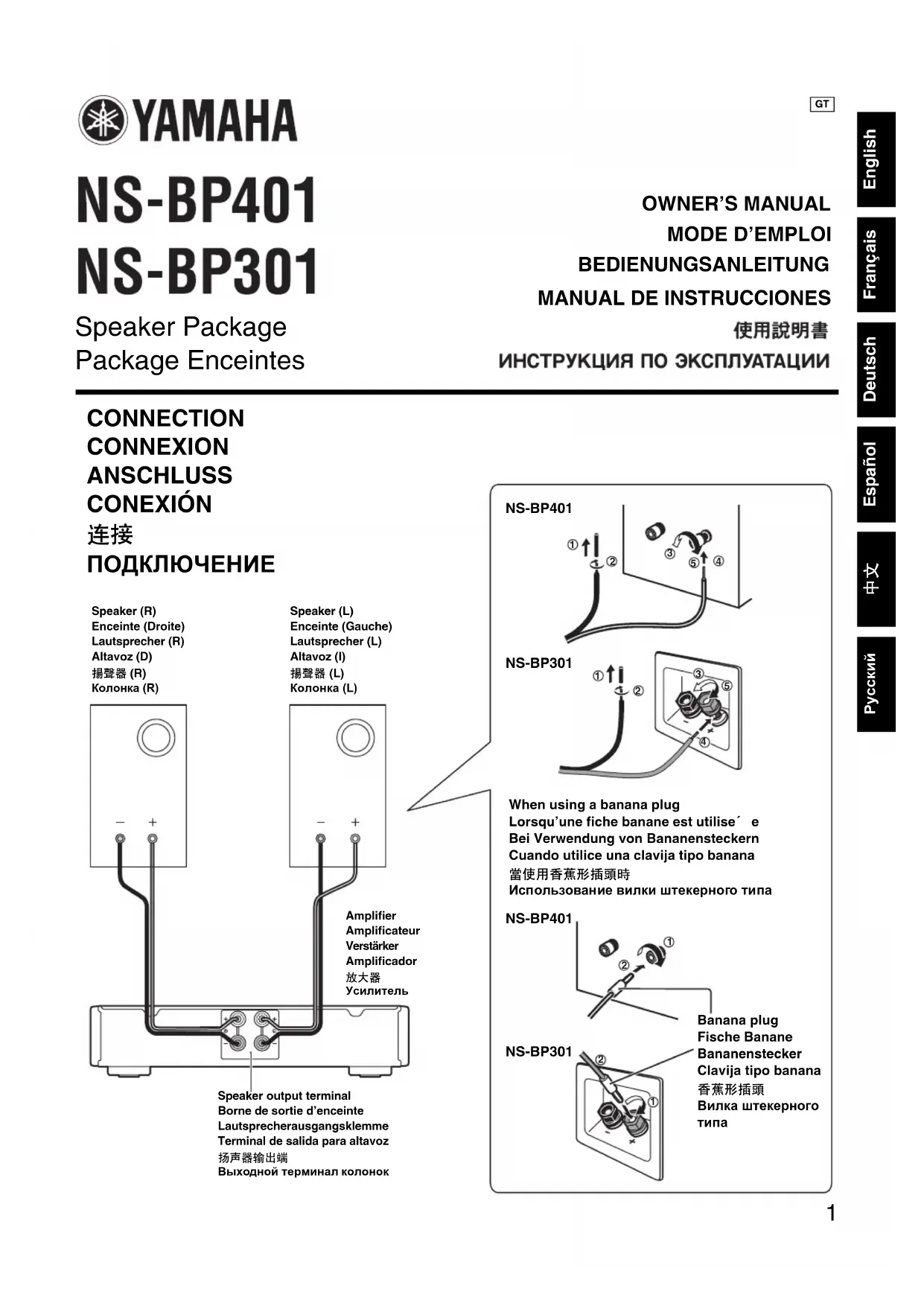

Reportez-vous à la page 1 pour la méthode de connexion.

Positionnement des enceintes

• Placez les enceintes sur une surface solide et non sujettes à des vibrations.
• La qualité des images stéréo sera meilleure si vous tournez légèrement les enceintes vers l'intérieur pour les diriger vers la position d'écoute.
• Pour placer les enceintes sur une surface plane, fixez les patins antidérapants fournis aux coins de la face inférieure des enceintes, comme illustré. Les patins empêchent l'enceinte de bouger.

Placer cet appareil trop près d'un téléviseur à tube cathodique peut affecter la couleur de l'image ou créer un bourdonnement. Si cela se produit, éloignez l'enceinte du téléviseur.

NS-BP401

Type..... Enceintes bass-reflex 2 voies Type à blindage non magnétique

Pilote.... Enceinte grave en cône de 13 cm Haut-parleur d'aigus à pavillon souple de 3 cm

Impédance 6 Ω

Réponse en fréquence....50 Hz à 40 kHz (-10 dB) 100 kHz (-30 dB)

Puissance d'entrée nominale....60 W

Puissance d'entrée maximum....120 W

Sensibilité....85 dB/2,83 V/m

Fréquence de transfert....3 kHz

Dimensions (L × H × P) 176 × 310 × 327 mm

Poids : 5,9 kg

NS-BP301

Type...... Enceintes bass-reflex 2 voies Type à blindage non magnétique

Pilote.... Enceinte grave en cône de 13 cm Haut-parleur d'aigus à pavillon souple de 3 cm

Impédance 6 Ω

Réponse en fréquence....55 Hz à 40 kHz (-10 dB) 100 kHz (-30 dB)

Puissance d'entrée nominale....60 W

Puissance d'entrée maximum....110 W

Sensibilité....85 dB/2,83 V/m

Fréquence de transfert....4 kHz

Dimensions (L × H × P) 176 × 310 × 297 mm

Poids : 4,6 kg

* Les spécifications sont sujettes à changement sans notification pour amélioration des performances du produit. * Veillez à ce que les valeurs de puissance d'entrée mentionnées ci-dessus ne soient pas dépassées.

Remarque importante: informations de garantie pour les clients de l'eee et la suisse

Pour des informations plus détaillées sur la garantie de ce produit Yamaha et sur le service de garantie applicable dans l'ensemble de l'EEE ainsi qu'en Suisse, consultez notre site Web à l'adresse ci-dessous (le fichier imprimable est disponible sur notre site Web) ou contactez directement Yamaha dans votre pays de résidence. * EEE : Espace Économique Européen

Information concernant la collecte et le traitement des déchets d'équipements électriques et électroniques.

Le symbole sur les produits, l'emballage et/ou les documents joints signifie que les produits électriques ou électroniques usagés ne doivent pas être mélangés avec les déchets domestiques habituels.

Pour un traitement, une récupération et un recyclage appropriés des déchets d'équipements électriques et électroniques, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC.

En vous débarrassant correctement des déchets d'équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d'un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.

[Information sur le traitement dans d'autres pays en dehors de l'Union Européenne]

Ce symbole est seulement valable dans l'Union Européenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques et électroniques, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.
